POIGNEE-ALIMENTATION MB-D80 POUR REFLEX NUMERIQUE D80 - Accessoires photo NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poignée-alimentation pour reflex numérique
Marque	Nikon
Modèle compatible	Nikon D80
Dimensions (L × P × H)	138 × 73,5 × 110 mm
Poids (sans piles)	230 g environ
Alimentation	Un ou deux accumulateurs Li-ion EN-EL3e ou six piles AA (alcalines, NiMH, lithium ou Ni-Mn)
Autonomie (EN-EL3e)	Environ 5000 photos (deux accumulateurs) ou 2500 photos (un accumulateur)
Autonomie (piles AA alcalines)	Environ 480 photos
Température de fonctionnement	0 – +40 °C
Fonctions principales	Déclencheur vertical, molette de commande principale et secondaire, commande AE-L/AF-L, verrouillage de commande, filetage de fixation sur pied
Porte-piles fourni	MS-D200
Précautions d'usage	Utiliser uniquement avec D80 ; ne pas utiliser d'accumulateurs EN-EL3a/EN-EL3 ni de porte-piles MS-D100/MS-D70 ; remplacer le couvercle des contacts lorsqu'elle n'est pas utilisée
Entretien	Nettoyer les contacts avec un chiffon sec ; retirer les piles en cas de non-utilisation prolongée ; ne pas démonter
Réparabilité	Faire inspecter par un centre de service Nikon agréé en cas de dysfonctionnement
Pièces détachées disponibles	Porte-piles MS-D200, couvercle de contacts

FOIRE AUX QUESTIONS - POIGNEE-ALIMENTATION MB-D80 POUR REFLEX NUMERIQUE D80 NIKON

La poignée MB-D80 est-elle compatible avec tous les reflex Nikon ?

Non, la MB-D80 est conçue exclusivement pour le Nikon D80. Son utilisation sur d'autres appareils non compatibles est déconseillée.

Quels types de piles puis-je utiliser avec la MB-D80 ?

Vous pouvez utiliser un ou deux accumulateurs Li-ion EN-EL3e rechargeables, ou six piles AA (alcalines LR6, NiMH HR6, lithium FR6 ou nickel-manganèse ZR6) dans le porte-piles MS-D200.

Comment monter la poignée MB-D80 sur mon appareil ?

Éteignez l'appareil, placez le verrouillage de commande sur L, retirez le couvercle des contacts de la poignée, ouvrez le volet du logement à accumulateur de l'appareil, retirez la batterie le cas échéant, puis insérez la poignée en alignant les contacts et serrez la roue de montage en direction LOCK.

Comment retirer la poignée MB-D80 ?

Éteignez l'appareil, mettez le verrouillage de commande sur L, desserrez la roue de montage, puis retirez délicatement la poignée. Replacez le volet du logement à accumulateur sur l'appareil pour éviter de le perdre.

Quel est l'avantage d'utiliser la MB-D80 ?

Elle permet d'augmenter l'autonomie en utilisant deux accumulateurs EN-EL3e, et offre des commandes (déclencheur, molettes, AE-L/AF-L) pour la prise de vue en cadrage vertical, améliorant le confort et la stabilité.

Pourquoi l'appareil n'affiche-t-il pas le bon niveau de charge avec des piles AA ?

Vous devez sélectionner le type de pile correspondant dans le réglage personnalisé 32 (Accus/piles MB-D80) du menu Réglages person. de l'appareil. Cela permet un affichage correct du niveau de charge et un fonctionnement optimal.

Puis-je utiliser un adaptateur secteur avec la MB-D80 ?

Oui, mais il faut retirer les piles AA avant de brancher l'adaptateur secteur pour éviter de réduire leur durée de vie. Les accumulateurs EN-EL3e peuvent rester en place.

Quelle est l'autonomie avec deux accumulateurs EN-EL3e ?

En conditions standard, environ 5000 photos. Avec un seul accumulateur EN-EL3e, l'autonomie est d'environ 2500 photos. Avec des piles AA alcalines, comptez environ 480 photos.

Comment nettoyer la MB-D80 ?

Utilisez un chiffon doux et sec pour nettoyer les contacts et le boîtier. Évitez l'utilisation de solvants. Rangez-la dans un endroit sec et sans poussière.

Que faire si la poignée dégage une odeur ou de la fumée ?

Cessez immédiatement de l'utiliser, retirez les piles ou accumulateurs en faisant attention de ne pas vous brûler, puis apportez-la à un centre de service Nikon agréé pour inspection.

MODE D'EMPLOI POIGNEE-ALIMENTATION MB-D80 POUR REFLEX NUMERIQUE D80 NIKON

Manuel d'utilisation

Manuel d'utilisation

Mesures de précaution 2 Précautions d'utilisation 2 Présentation 3 Détails de la MB-D80 3 Verrouillage de commande 3 Déclencheur et molettes de commande 3 Commande AE-L/AF-L 4 Utilisation de la poignée-alimentation 4 Montage de la poignée-alimentation 4 Démontage de la poignée-alimentation 4 Insertion des accumulateurs/piles 5 Retrait des accumulateurs/piles 7 Caractéristiques 8

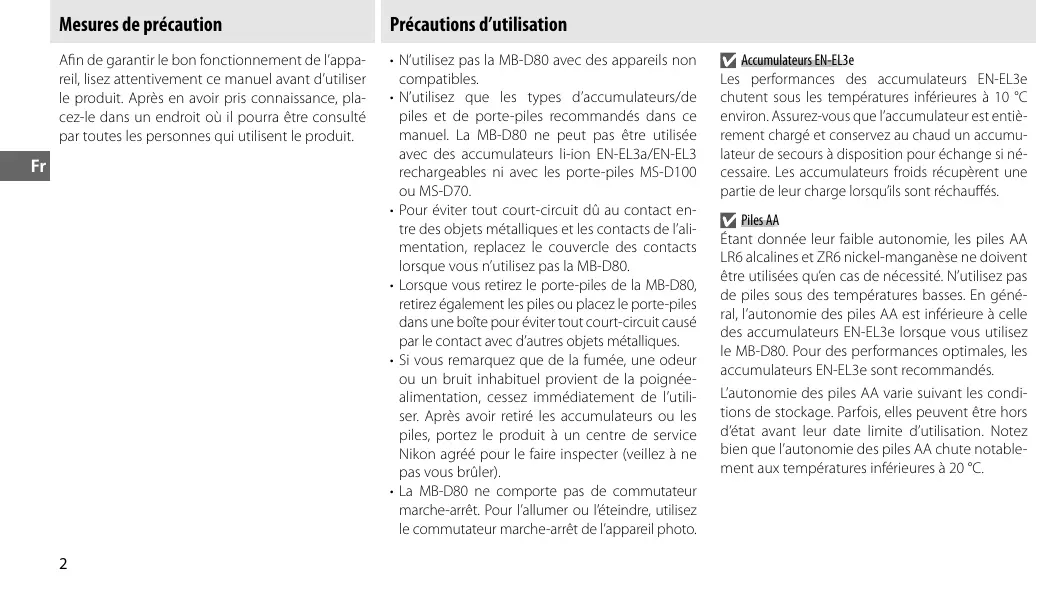

Mesures de précaution

Afin de garantir le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant d'utiliser le produit. Après en avoir pris connaissance, placez-le dans un endroit où il pourrait être consulté par toutes les personnes qui utilisent le produit.

Précautions d'utilisation

• N'utilisez pas la MB-D80 avec des appareils non compatibles.
• N'utilisez que les types d'accumulateurs/piles et de porte-piles recommandés dans ce manuel. La MB-D80 ne peut pas être utilisée avec des accumulateurs li-ion EN-EL3a/EN-EL3 rechargeables ni avec les porte-piles MS-D100 ou MS-D70.
• Pour éviter tout court-circuit dû au contact entre des objets métalliques et les contacts de l'alimentation, replacez le couvercle des contacts lorsque vous n'utilisez pas la MB-D80.
• Lorsque vous retirez le porte-piles de la MB-D80, retirez également les piles ou placez le porte-piles dans une boîte pour éviter tout court-circuit causé par le contact avec d'autres objets métalliques.
• Si vous remarquez que de la fumée, une odeur ou un bruit inhabituel provient de la poignée-alimentation, cessez immédiatement de l'utiliser. Après avoir retiré les accumulateurs ou les piles, portez le produit à un centre de service Nikon agréé pour le faire inspecter (veillez à ne pas vous brûler).
• La MB-D80 ne comporte pas de commutateur marche-arrêt. Pour l'allumer ou l'éteindre, utilisez le commutateur marche-arrêt de l'appareil photo.

Accumulateurs EN-EL3e

Les performances des accumulateurs EN-EL3e chutent sous les températures inférieures à 10°C environ. Assurez-vous que l'accumulateur est entièrement chargé et conservez au chaud un accumulateur de secours à disposition pour échange si nécessaire. Les accumulateurs froids récupèrent une partie de leur charge lorsqu'ils sont réchauffés.

Piles AA

Étant donné leur faible autonomie, les piles AA LR6 alcalines et ZR6 nickel-manganèse ne doivent être utilisées qu'en cas de nécessité. N'utilisez pas de piles sous des températures basses. En général, l'autonomie des piles AA est inférieure à celle des accumulateurs EN-EL3e lorsque vous utilisez le MB-D80. Pour des performances optimales, les accumulateurs EN-EL3e sont recommandés.

L'autonomie des piles AA varie selon les conditions de stockage. Parfois, elles peuvent être hors d'état avant leur date limite d'utilisation. Notez bien que l'autonomie des piles AA chute notablement aux températures inférieures à 20°C.

Présentation

Nous vous remercions d'avoir fait l'acquisition d'une poignée-alimentation MB-D80 pour le reflex numérique Nikon D80. Fonctionnant à l'aide d'un ou de deux accumulateurs rechargeables EN-EL3e ou de six piles AA (alcalines, nickel-manganese, lithium ou NiMH), la MB-D80 est dotée d'un déclencheur, d'une commande AE-L/AF-L et de molettes de commande (principal et secondaire) visant à faciliter la prise de vue en cadrage vertical (portrait).

① Couverture des contacts ② Contacts de couplage des signaux ③ Contacts de l'alimentation ④ Molette de commande principale ⑤ Commande AE-L/AF-L ⑥ Volet du logement pour accumulateurs/piles ⑦ Loquet du logement pour accumulateurs/piles ⑧ Roue de montage ⑨ Vis de montage 10 Porte-volet du logement 11 Déclencheur ⑫ Verrouillage de commande ⑬ Molette de commande secondaire 14 Filetage de fixation sur pied ⑭ Logement pour accumulateurs/piles 16 Loquets des accumulateurs/piles ⑯ Emplacement G 18 Emplacement D 19 Porte-piles MS-D200 20 Contacts d'alimentation du porte-piles

Le porte-piles MS-D200 est inséré dans la MB-D80 en usine. Reportez-vous à « Retrait des accumulateurs/piles » pour plus d'informations sur le retrait du porte-piles.

Verrouillage de commande

Le verrouillage de commande (figure A-12) permet de verrouiller le déclencheur, la commande AE-L/AF-L et les molettes de commande (principal et secondaire) de la MB-D80 afin d’empêcher toute utilisation involontaire. Avant d’utiliser ces commandes pour une prise de vue en cadrage vertical (portrait), sélectionnez ● pour déverrouiller.

Le verrouillage de commande n'est pas un commutateur marche-arrêt. Pour allumer ou éteindre l'appareil photo, utilisez le commutateur marche-arrêt de celui-ci.

Déclencheur et molettes de commande

La MB-D80 est dotée d'un déclencheur (figure A-11), d'une molette de commande principale (figure A-4) et d'une molette de commande secondaire (figure A-13) pour les prises de vue en cadrage vertical (portrait). Ces commandes activent les mêmes fonctions que les commandes correspondantes sur l'appareil

Les modifications du réglage personnalisé 15 (Molettes commande) s'appliquent également aux molettes de commande de la MB-D80

Commande AE-L/AF-L

La MB-D80 est équipée d'une commande AE-L/AF-L pour les prises de vue en cadrage vertical (portrait). Cette commande active les mêmes fonctions que la commande AE-L/AF-L de l'appareil photo. Les modifications du réglage personnalisé 18 (AE-L/AF-L) s'y appliquent également. Pour plus d'informations, reportez-vous au Guide de la photographie numérique de l'appareil.

Montage de la poignée-alimentation

Avant de monter la poignée-alimentation, assurez-vous que l'appareil photo est éteint et que le verrouillage de commande de la MB-D80 (figure A-12) est en position L.

1 Retirez le couvercle des contacts (figure A-①) de la poignée-alimentation. N'oubliez pas de le remettre en place lorsque vous n'utilisez pas la MB-D80. Le couvercle peut être glissé dans la courroie de l'appareil photo lorsqu'il est retiré de la poignée-alimentation. 2 Ouvrez le volet du logement pour accumulateur à la base de la poignée de l'appareil comme indiqué dans la figure B. Retirez l'accumulateur, le cas échéant, puis placez le volet du logement pour accumulateur dans le porte-volet (figure C).

Des bagues allongées auto PB-6D et PK-13 sont requises pour utiliser le soufflet PB-6 avec la MB-D80.

3 Insérez la MB-D80 comme indiqué à la figure D. 4 Serrez fermement la roue de montage en la faisant tourner dans la direction indiquée par la flèche LOCK (figure E).

Démontage de la poignée-alimentation

Pour retirer la MB-D80, mettez l'appareil photo hors tension et positionnez le verrouillage de commande sur L. Suivez ensuite les étapes ci-dessus dans ordre inverse.

Assurez-vous de placer le volet du logement pour accumulateur de l'appareil dans le porte-volet correspondant pour éviter toute perte.

Insertion des accumulateurs/piles

La MB-D80 peut être utilisée avec un ou deux accumulateurs Li-ion EN-EL3e rechargeables ou avec six piles AA dans le porte-piles MS-D200.

Avant d'insérer des accumulateurs/piles, assurez-vous que l'appareil photo est éteint et que le verrouillage de commande de la MB-D80 est en position L.

1 Tournez le loquet du logement pour accumulateurs/piles à l'arrêt de la MB-D80 en position et ouvrez le volet du logement (figure F). 2 Insérez les accumulateurs/piles.

EN-EL3e: insérez les accumulateurs comme indiqué à l'intérieur du volet du logement. Le loquet de l'accumulateur glisse sur celui-ci lors de l'insertion et ressort lorsque l'accumulateur est en place pour le bloquer (figure G). Si vous n'utilisez qu'un seul accumulateur, vous pouvez l'insérer indifféremment dans n'importe lequel des emplacements.

Piles AA: placez 6 piles AA dans le MS-D200 comme indiqué ci-dessous, puis placez le porte-piles dans le logement pour accumulateurs/piles. Les deux loquets (figure H-①) glissent sur celui-ci lors de l'insertion (figure H-②) et ressortent lorsque le porte-piles est en place pour le bloquer.

MS-D200

3 Fermez et verrouillez le volet (figure I). Assurez-vous que le volet est complètement fermé avant de tourner le loquet. 4 Mettez l'appareil sous tension et vérifiez le niveau de charge sur l'écran de contrôle ou dans le viseur. Si vous utilisez des accumulateurs EN-EL3e, le niveau de charge peut être vérifié via l'option Info accumulateur dans le menu Configuration de l'appareil photo.

Utilisation d'un adaptateur secteur

Si vous utilisez la poignée-alimentation MB-D80, assurez-vous de retirer les piles AA avant de connecter un adaptateur secteur. Dans le cas contraire, vous risquez de réduire la vie des piles AA.

Si possible, utilisez des accumulateurs EN-EL3e. Les piles AA sont de moindre capacité et subissent une nette baisse de performances à basses températures.

En cas d'utilisation de piles AA, les six piles doivent être du même type.

Notez que la MB-D80 peut également être montée sur l'appareil après avoir mis en place, l'accumulateur ou le porte-piles.

Charge des accumulateurs/piles

L'appareil affiche le niveau de charge de la façon suivante :

Accumulateurs EN-EL3e

Écran de contrôle	Viseur	Description
	—	Accumulateur(s) entièrement chargé(s).
	—	Accumulateur(s) partiellem-ment déchargé(s).
		Niveau de charge faible. Prévoyez un ou deux accumula-teurs de rechange.
(clignote)	(clignote)	Accumulateur(s) déchargé(s).Déclencheur désactivé.

Piles AA

Écran de contrôle	Viseur	Description
—	—	Piles entièrement chargées.
—	—	Niveau de charge faible. Prévoyez des piles de rechange.
—(clignote)	—(clignote)	Piles déchargées. Déclencheur désactivé.

Pour que l'appareil indique le bon niveau de charge en cas d'utilisation de piles AA, sélectionnez l'option correspondante pour le réglage personn-

nalisé 32 (Accus/piles MB-D80) dans le menu Réglages person. de l'appareil. Si la bonne option n'est pas sélectionnée, le fonctionnement de l'appareil photo peut être affecté.

Type de pile	Option
AA alcalines (LR6)	LR6 (AA alcaline)
AA NiMH (HR6)	HR6 (AA Ni-MH)
AA lithium (FR6)	FR6 (AA lithium)
AA nickel-manganèse (ZR6)	ZR6 (AA Ni-Mn)

Retirez les accumulateurs/piles lorsque vous n'utilisez pas la MB-D80.

Infos accumulateur

L'option Info accumulateur du menu Configuration de l'appareil photo affiche des informations sur l'accumulateur EN-EL3e. Pour obtenir des informations, consultez le manuel de l'appareil.

Les informations relatives aux accumulateurs/ piles sont séparées par emplacement. L'option Info accumulateur n'est pas disponible avec les piles AA.

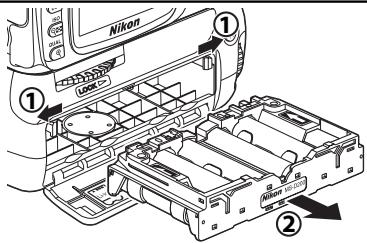

Retrait des accumulateurs/piles

Attention à ne pas faire tomber les accumulateurs/piles ou le porte-piles. Retirez-les comme indiqué ci-dessous.

Les piles AA peuvent être retirées du MS-D200 à l'aide des trous présents à l'arrière du porte-piles. Attention à ne pas faire tomber les piles lors de leur retrait du porte-piles.

Caracteristiques

Alimentation	Un ou deux accumulateurs li-ion EN-EL3e rechargeables ; six piles alcalines LR6, NiMH HR6, lithium FR6 ou nickel-manganèse ZR6.
Autonomie des accumulateurs/piles	Environ 5000 photos (deux accumulateurs EN-EL3e), 2500 photos (un accumulateur EN-EL3e) ou 480 photos (piles alcalines).*
Température de fonctionnement	0 – +40 °C
Dimensions	138 (L) × 73,5 (P) × 110 (H) mm environ
Poids	230 g environ, accumulateurs/piles non compris

• Mesure effectuée à température ambiante (20^) avec un Zoom Nikkor AF-S DX 18-135 mm f/3.5-5.6G IF ED dans les conditions de test Nikon standard suivantes : mode de prise de vue continu ; autofocus dynamique continu ; qualité d'image JPEG Basic ; format d'image Moyenne ; vitesse d'obturation 1 / 2505 ; déclencheur maintenu mi-enfoncé pendant trois secondes et trois cycles de réglage de la netteté de l'infini à la distance minimale ; après six photos, moniteur allumé pendant cinq secondes puis éteint ; répétition du cycle une fois les poses éteints. Les caractéristiques et la conception peuvent être modifiées sans préavis.
