MODE D'EMPLOI MSZ-AY25VGK MITSUBISHI
Signification des symboles affichés sur l'unité interne et/ou sur l'unité externe
| A | AVERTISSEMENT (Risque d'incendie) | Cette unité utilise un réfrigérant infl ammable. Si le réfrigérant fait et entre en contact avec une flamme ou une piece chaude, il produit un gaz toxique et un incendie risque de se déclenger. |
| B | Veuillez dire la NOTICE D'UTILISATION avec soin avant utilisation. |
| C | Le personnel d'entretien est tenu de dire avec soin la NOTICE D'UTILISATION et le MANUEL D'INSTALLATION avant utilisation. |
| D | De plus amples informations sont disponibles dans la NOTICE D'UTILISATION, le MANUEL D'INSTALLATION et documents similaires. |
- Avant toute utilisation, veuillez lire les "Consignes de sécurité" car cet appareil contient des pièces rotatives ou autres pouvant entraîner des risques d'électrocution.
- Les consignes continues dans cette section sont importantes pour la sécurité et doivent donc impérativement être respectées.
- Après avoir lu cette notice, conservez-la avec le manuel d'installation à portée de main pour pouvoir la consulter aisément.
- Wi-Fi® est une marque déposée de Wi-Fi Alliance.
Symboles et leur signification
A VERTISSEMENT: toute manipulation incorrecte peut avoir des conséquences graves, provoquer des blessures corporelles VOIRE la mort de l'utilisateur. PRECAUTION: toute manipulation incorrecte peut avoir des conséquences graves selon les circonstances.
Avertissement
Ne pas utiliser de raccord intermédiaire ou de rallonge pour brancher le cordon d'alimentation et ne pas brancher plusieurs appareils à une même prise secteur.
Ceci pourrait provoquer une surchauffe de l'appareil, un incendie ou un risque d'électrocution.
Nettoyer la fiche d'alimentation électrique et l'insérer prudemment dans la prise secteur.
- Une fiche d'alimentation électrique encrassée peut entraîner un risque d'incendie ou d'électrocution.
Ne pas enrouler, tendre de façon excessive, endommager, modifier ou chauffer le cordon d'alimentation, et ne rien poser dessus.
- Ceci pourrait provoquer un risque d'incendie ou d'électrocution.
Ne pas enclencher/couper le disjoncteur ou débrancher/brancher la fich d'alimentation électrique pendant le fonctionnement de l'appareil.
- Des étincelles pourraient se produire et provoquer un risque d'incendie.
- Toucouper cloque le disjacenteur ou débrancher la fiche d'alimentation electrolyte suite à l'arrêt de l'unité interne avec la télécommande.
Il est déconseilé à toute personne de s'exposer au flux d'air froid pendant une période prolongée. - Ceci pourrait entraîner des problèmes de santé.
L'utilisateur ne doit en aucun cas installer, déplacer, démonter, modifier ou tenter de réparer le climatiseur.
- Toute manipulation incorrecte du climatiseur pourra provoquer des risques d'incendie, d'électrocution, de blessure ou de fuite d'eau, etc. Contacter un revendeur.
- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou le service après-vente du fabricant pour éviter tout risque potentiel.
Lors de l'installation, du déplacement ou de l'entretien de l'appareil, veiller à ce qu'aucune substance autre que le réfrigérant spécifique (R32) ne pénètre dans le circuit de réfrigération.
- La présence d'une substance étrangère, comme de l'air dans le circuit, peut provoquer une augmentation anomale de la pression et causer une explosion, voir des blessures. L'utilisation de réfrigérant autre que celui qui est spécifique pour le système provoquera une défaillance mécanique, un mauvais fonctionnement du système, ou une panne de l'article. Dans le pire des cas, la sécurité du produit pourrait être gravement mise en danger.
Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) représentant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, à moins qu'elles ne soient supervisées ou aient reçu des instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés de manière à ce qu'ils ne puissent pas jouer avec l'appareil.
Ne jamais insérer le doigt ou tout autre objet dans les entrées ou sorties d'air. La vitesse de rotation extrêmement rapide du ventilateur pendant le fonctionnement du climatiseur pourrait provoquer un accident.
Signification des symboles utilisés dans ce manuel
: a éviter absolument. : suivre rigoureusement les instructions. : ne jamais insérer le doigt ou un objet long, etc. : ne jamais monter sur l'unité interne/externe et ne rien poser dessus. : risque d'électrocution! ATTENTION! : veiller à débrancher la fiche d'alimentation électrique de la prise secteur. : couper l'alimentation au préalable. risque d'incendie. : ne jamais toucher avec les mains mouillées. : ne jamais éclabousser d'eau sur l'appareil.
1 En cas d'anomalie (odeur de brûlé, etc.), arrêtez le climatiseur et débranchez la fiche d'alimentation électrique ou coupez le disjoncteur. - Si le climatiseur continue à fonctionner en présence d'une anomalie, une défaillance technique, un risque d'incendie ou d'électrocution ne sont pas à exclure. Dans ce cas, consultez un revendeur agréé.
Si la fonction de refroidissement ou de chauffage du climatiseur est inopérante, cela peut indiquer la présence d'une fuite de réfrigerant. Si vous trouvez une fuite de réfrigerant, arrêtez l'utilisation, ventilez bien la pièce et consultez ce revendeur immédiatement. Si la réparation consiste à recharger l'appareil en réfrigerant, mandatez conseil auprès d'un technicien responsable de l'entretien. - Le réfrigerant contenu dans le climatiseur n'est pas toxique. En règle générale, aucune flamme ne doit se produire. Toutefois, si le réfrigerant fuit et entre en contact avec une flamme ou une pièce chaude comme un radiateur-ventilateur, un chiffon au kérosène ou une cuisinière, il produit un gaz toxique et un incendie risque de se déclencher.
L'utilisateur ne doit jamais procéder au nettoyage intérieur de l'unité interne. Si la partie intérieure de l'unité doit être nettoyée, contacter un revendeur.
L'utilisation d'un détergent inapproprié pourrait endommager les surfaces intérieures en plastique de l'unité et provoquer des fuites d'eau. Tout contact entre le détergent et les pièces électriques ou le moteur pourrait entraîner un dysfonctionnement, une émission de fumées, voir un incendie. - L'appareil doit être rangé dans une pièce ne contenant aucune source d'allumage continue (exemple : flammes nues, appareil à gaz ou chauffage électrique). - Sachez que les réfrigérants peuvent être inodores. - Ne faites usage d'aucun moyen visant à accélérer le processus de dégivrage ou à nettoyer l'appareil autre que ceux recommandés par le fabricant. - Ne percez pas et ne brûlez pas l'appareil.
L'unité interne doit être installée dans des pièces dont l'espace au sol est supérieur à celui spécifique. Veuillez consulter leur revendeur. - AY25/35:2,0 m², AY42:2,5 m², AY50:3,2 m²
Cet appareil est conçu pour être utilisé par des utilisateurs experts ou spécialement formés dans des ateliers, dans l'industrie légère ou des exploitations agricoles, ou pour une utilisation commerciale par des non-spécialistes.
Ne pas toucher à l'entrée d'air ou aux ailettes en aluminium de l'un interne/externe.
Risque de blessures. Ne vaporiser ni insecticide ni substance inflammable sur l'appareil. - Ceci pourrait provoquer un incendie ou une déformation de l'appareil. Ne pas exposer un animal domestique ou une plante d'intérieur directement sous le courant d'air pulsé. Le bien-être des animaux et des plantes pourrait en être affecté.
Consignes de sécurité
Ne placer ni appareil électrique ni meuble sous l'unité interne/externe.
- De l'eau pourrait s'écouler de l'appareil et les endommager ou provoquer une panne de leur système. Ne jamais laisser le climatiseur posé sur un support endommagé.
- Il peut tomber et provoquer un accident.
Veiller à ne pas monter sur une surface instable pour allumer ou nettoyer le climatiseur. Risque de chute et de blessures.
Ne jamais tirer sur le cordon d'alimentation. - Le fil central du cordon d'alimentation pourrait se rompre et provoquer un incendie.
Ne Jamals recharger ou tenter d'ouvrir les piles et ne pas les jeter au feu. Les pilles poursraient faire et présenter un risque d'incendie ou d'explosion. Ne pas faire fonctionner le climatiseur pendant plus de 4 heures avec un taux d'humidité important (80% HR ou plus), et/ou lorsqu'une porte ou une fenêtre est ouverte.
- Ceci peut provoquer de la condensation à l'intérieur du climatiseur, qui risque de s'écouler et de mouiller ou d'endommager le mobilier.
- La présence d'humidité dans le climatiseur peut contribuer à la croissance de certains champignons tels que la moisissure.
Ne pas utiliser le climatiseur pour conserver des aliments, élever des animaux, faire pousser des plantes, ranger des outils de précision ou des objets d'art. Leur qualité pourrait s'en ressentir, et le bien-être des animaux et des plantes pourrait en être affecté.
Ne pas exposer des appareils à combustion directement sous la sortie d'air pulsé. - Une combustion imparfaite pourrait en être le résultat.
Ne mettez jamais des piles dans la bouche pour quelque raison que ce soit pour éviter de les avaler par accident. Le fait d'ingérer des piles peut entraîner un étouffement et/ou un empoisonnement.
Avant de procéder au nettoyage du climatiseur, le mettre hors tension et débrancher la fiche d'alimentation électrique ou couper le disjoncteur. - La vitesse de rotation extrêmement rapide du ventilateur pendant le fonctionnement du climatiseur pourrait provoquer un accident.
Si le climatiseur doit rester inutilisé pendant une période prolongée, débrancher la fiche d'alimentation électrique ou couper le disjoncteur. Il pourrait s'encrasser et présenter un risque d'incendie ou d'électrocution.
Remplacer les piles de la télécommande par des piles neuves du même type. - Ne jamais mélanger piles usagées et piles neuves; ceci pourrait provoquer une surchauffe, une fuite ou une explosion.
Si du liquide provenant des piles entre en contact avec la peau ou les vêtements, les rincer abondamment à l'eau claire.
- Si du liquide alcalin entre en contact avec les yeux, les rincer abondamment à l'eau claire et contacter d'urgence un médecin.
Si le climatiseur est utilisé conjointement avec un appareil à combustion, veiller à ce que la pièce soit parfaitement ventilée. - Une ventilation insuffisante pourrait provoquer un manque d'oxygène dans la pièce.
Couper le disjoncteur par temps d'orage. La foudre pourrait endommager le climatiseur.
Si le climatiseur a été utilisé pendant plusieurs saisons consécutives, procéder à une inspection et à un entretien rigoureux en plus du nettoyage normal. - Une accumulation de salissures ou de poussière à l'intérieur du climatiseur peut être à l'origine d'une odeur désagréable, contribuer au développement de moisissures ou bloquer l'écoulement des condensats et provoquer une fuite d'eau de l'unité interne. Consulter un revendeur agréé pour procéder à une inspection et des travaux d'entretien nécessitant l'intervention de personnel qualifié et compétent.
Ne pas nettoyer le climatiseur avec de l'eau et ne placer ni vase ni verre d'eau dessus. Ceci pourrait provoquer un risque d'incendie ou d'électrocution.
Ne pas actionner les commandes du climatiseur avec les mains mouillées - Risque d'électrocution ! Ne jamais marcher sur l'unité externe et ne rien poser dessus. - Risque de chute et de blessures. Ne pas actionner les commandes du climatiseur avec les mains mouillées Risque d'électrocution !
Important
Des filtres encassés peuvent provoquer de la condensation dans le climatiseur, ce qui contribuera à la croissance de certains champignons tels que la moisissure. Il est donc recommandé de nettoyer les filtres à air toutes les 2 semaines. Avant de démarrer l'opération, veillez à ce que les alettes horizontales soient en position fermée. Si l'opération démarre lorsque les alettes horizontales sont en position ouverte, il se pourrait qu'elles ne reviennent pas à la position correcte.
Avertissement
Consultez un révétueur agréé pour qu'il procède à l'installation de l'éclairateur.
L'utilisateur ne doit en aucun cas tenter d'installer le climatiseur lui-même ; seul du personnel qualifié et compétent est en mesure de le faire. Toute installation incorrecte du climatiseur pourrait et a l'origine de fuites d'eau et provoquer un risque d'incidence ou d'électrocution.
Prévoir un circuit réservé à l'alimentation du climatiseur. Dans le cas contraire, un risque de surchauffe ou d'incendie n'est pas à exclure.
Ne pas installer l'appareil dans un endroit susceptible d'être exposé à des fuites de gaz inflammable. - L'accumulation de gaz au titre de l'unité externe peut entraîner des risques d'explosion.
Raccorder correctement le climatiseur à la terre. - Ne jamais raccorder le cable de terre à un tuyau de gaz, une évacuation d'eau, un paratonnerre ou un cable téléphonique de mise à la terre. Une mise à la terre incorrecte pourrait provoquer un risque d'incendie ou d'électrocution.
Installer un disjoncteur de fuites à la terre selon l'endroit où le climatiseur sera monté (pouce humide par ex.). L'absence de disjoncteur de fuites à la terre peut entraîner un risque d'électrocution.
Veiller à ce que l'eau de vidange s'écoule correctement. - Si l'écoulement des condensats est bouché, l'eau de vidange risque de s'écouler de l'unité interne/externe et d'endommager le mobilier.
En présence d'une situation anormale
Arrêter immédiatement le climatiseur et consulter un revendeur agréé.
Avertissement
Une manipulation incorrecte peut avoir des conséquences graves, y compris des blessures graves, voire mortelles.
Cet appareil peut être utilisé par des enfants de 8 ans et plus et des personnes dont les capacités mentales, sensorielles ou physiques sont réduites, ou manquant d'expérience et de connaissances, dès lors qu'elles sont supervisées ou ont reçu une formation relative à l'utilisation de l'appareil et complètement les dangers associés à celui-ci.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne peuvent pas être effectués par un enfant sans surveillance.
N'utilisez pas l'interface Wi-Fi proxiimité d'un appareil électrique médical ou de personnes portant un dispositif médical tel qu'un stimulateur cardiaque ou un défibrillateur automatique implantable. Il pourrait provoquer un accident en cas de dysfonctionnement de l'appareil médical ou du dispositif. N'installez pas l'Interface Wi-Fi à proximité de dispositifs de commande automatiques comme des portes automatiques ou des alarmes d'incendie. Ceci pourrait provoquer un accident à cause de dysfonctionnements.
Ne touchez pas l'interface WI-FI avec les mains mouillées
N'éclabousses pas d'eau sur l'interface Wi-Fi et ne l'utilise pas dans une salle-de-bain
En cas de chute de l'interface Wi-Fi, ou si le support ou le cable est endommagé, débranche la fiche d'alimentation électrique ou coupez le disjoncteur. - Ceci pourrait provoquer un incendie ou un choc électrique. Dans ce cas, consulter un revendeur agréé.
(Toute manipulation incorrecte peut avoir des conséquences, y compris des blessures ou des dommages matériels au bâtiment.)
Ne montez pas sur un tabouret-escabeau instable pour installer ou nettoyer l'interface WI-FI. - Vous risquez de vous blesser si vous tombez.
N'utilisez pas l'interface Wi-Fi à proximité d'autres dispositifs sans fil, de fours à micro-ondes, de téléphones sans fil ou de télex. - Ceci pourrait provoquer des dysfonctionnements.
Miseaurebut
Fig. 1
Veuillez prendre conseil auprès de votre revendeur avant de mesurer ce produit au rebut.
Remarque :
Ce symbole est utilisé uniquement pour les pays de l'UE. Ce symbole est conforme à la directive 2012/19/UE Article 14 Informations pour les utilisateurs et à l'Annexe IX, ainsi qu'à la directive 2006/66/CE Article 20 Information de l'utilisateur final et à l'Annexe II.
Votre produit MITSUBISHI ELECTRIC est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et/ou réutilisés.
Ce symbole signifie que les équipements électriques et électroniques, les batteries et les accumulateurs, à la fin de leur durée de service, doivent être éliminés séparation des ordures ménagères.
Si un symbole chimique est imprimé sous le symbole (Fig. 1), il signifie que la batterie ou l'accumulateur contient une certaine concentration de métal lourd. Elle sera indiquée comme suit:
Hg: mercure (0,0005%), Cd: cadmium (0,002%), Pb: plomb (0,004%)
Dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits
électriques et électroniques, les batteries et les accumulateurs usagés.
Nous vous prions donc de confirmer cet équipement, ces batteries et ces accumulateurs à votre centre local de collecte/recyclage.
Aidez-nous à conserver l'environnement dans lequel nous vivons!
Les machines ou appareils électriques et électroniques contiennent souvent des matières qui, si elles sont traitées ou éliminées de manière inappropriée, peuvent s'avérer potentiellement dangereuses pour la santé humaine et pour l'environnement. Cependant, ces matières sont nécessaires au bon fonctionnement de votre appareil ou de votre machine. Pour cette raison, il vous est demandé de ne pas vous débarrasser de votre appareil ou machine usagée avec vos ordures ménagères.
Nomenclature
Unité interne Unité externe
L'apparence des unités externes peut varier d'un modèle à l'autre. *1 L'année et le mois de fabrication sont indiqués sur la plaque des spécifications.
2 Lorsqu'il est impossible d'utiliser la télécommande...
Veuillez utiliser le fonctionnement d'urgence en appuyant sur l'interrupteur de secours (E. O. SW) de l'unite interne. A chaque fois que vous appuyez sur l'interrupteur de secours (E. O. SW), le fonctionnement du climatiseur change dans l'ordre suivant :
REFROIDISSE-CHAUFFAGE
MENT d'urgence
Arret
Allumé
Eteint
Vitesse du ventilateur : moyenne
Ailette horizontale : auto
Preparatif d'utilisation
Avant la mise en marche : insérez la fiche d'alimentation électrique dans la prise secteur et/ou enclenchez le disjoncteur.
Insertion des piles dans la télécommande
Réglage de l'heure
Preparatif d'utilisation
Telecommande
Touche de réglage de l'heure, de la minuterie (TIME, TIMER) Avancer/reculer l'heure
ON (Démarrage de la minuterie) : Le climatiseur démarrera (ON) à l'heure programmée. (Arrêt de la minuterie) : Le climatiseur s'arrête (OFF) à l'heure programmée.
Appuyez sur les touches (avancer) et (rectifier) pour régler l'heure de la minuterie.
Touches de réglage de la minuterie hebdomadaire (WEEKLY TIMER)
Appuyez sur [ebsi] pour passer en mode de réglage de la minuterie hebdomadaire.
Appuyez sur [ONORET] pour sélectionner le jour et le nombre.
Appuyez sur ONORET pour defir le mode Marche/Arret (ON/OFF), l'heure et la température.
Appuyez sur SET pour terminer et transmettre le réglage de la minuterie hebdomadaire.
WEEKLY Appuyez sur TIMER pour activer la minuterie hebdomadaire (ON). (WEEKLY s'allume.)
WEEKLY Appuyez à nouveau sur TIMER pour désactiver la minuterie hebdomadaire (OFF). (WEEY s'eteint.)
Touches de sélection du mode de fonctionnement
Touches de réglage de la température Chaque nouvelle pression sur ces touches vous permet d'augmenter ou de diminuer la température de 1°C.
Touche de réglage de vitesse du VENTILATEUR (AUTO) (Silencieux) (Faible) (Moy.) (Élevée) (Très élevée)
Touche de commande du fl ux d'air gauche-droite (Oscillation)
Touche de commande du flux d'air haut-bas (AUTO) (1) (2) (3) (4) (5)
Touche de refroidissement économique (ECONO COOL) La température programmée et la direction du flux d'air sont automatiquement modifiées par le microprocesseur.
Touche i save
Une fonction programmable simplifiée permet de rappeler les réglages favoris (préselections) à l'aide d'une simple pression sur la touche I save. Une nouvelle pression sur la touche permet de revenir instantanément au réglage précédent.
Touche du MODE NOCTURNE (NIGHT MODE)
Le fonctionnement en MODE NOCTURNE change la luminosité de l'indicateur de fonctionnement, désactive la tonalité et limite le niveau sonore de l'unité externe.
En mode ÉPURATION D'AIR, le dispositif intégré à l'unité interne réduit la quantité de moisissures, virus et allergènes portés par l'air.
Nettoyage
- Coupez l'alimentation ou le disjoncteur avant de procéder au nettoyage du climatiseur. Veillez à ne pas toucher les parties métalliques avec les mains. N'utilisez ni benzine, ni diluant, ni poudre abrasive, ni insecticide. Si la saleté résiste, nettoyez-la avec un détergent de ménage neutre dilué avec de l'eau tiède à la concentration spécifique, puis essuyez le détergent avec une serviette humide.
N'utilisez pas de brosse dure, d'éponge abrasive ou autre matériel analogue. Ne faites pas tremper l'ailette horizontalement et ne la passez pas sous l'eau. N'utilisez pas d'eau dont la température est supérieure à 50°C. N'exposez pas les pièces aux rayons directs du soleil, à la chaleur ou à une flamme pour les faire sécher. N'exercez pas de force excessive sur le ventilateur, car cela pourrait l'endommager ou le casser.
Filtre à air (filtre purificateur d'air)
- Eliminez la saleté avec un aspirateur ou lavez le filtre à l'eau.
- Après lavage à l'eau, laisser bien sécher à l'ombre.
Tous les 3 mois:
Enlever la saleté à l'aide d'un aspirateur.
Lorsque cela ne suffit pas :
- Faites tremper le filtre et son cadre dans de l'eau tiède et rincez-les.
- À pros les avoir lavés, laissez-les bien secher à l'ombre.
Tous les 3 mois :
Enlever la saleté à l'aide d'un aspirateur.
Lorsque cela ne suffit pas:
- Faites tremper le filtre et son cadre dans de l'eau tiède avant de les nettoyer.
- Après lavage, laisser bien sécher à l'ombre. Posez toutes les attaches du filtre à air.
Tous les ans :
Pour des performances optimales, remplacer le filtre d'épuration d'air. - Référence MAC-2470FT-B
Tirez sur le panneau frontal pour le retirer du filtre à air
Important
- Nettoyer régulièrement les filtres pour obtenir des performances optimales et réduire la consommation d'électricité.
- Des fil era à la croissance de certains champignons tels que la moisissure. Il est donc recommandé de nettoyer les filtres à air toutes les 2 semaines.

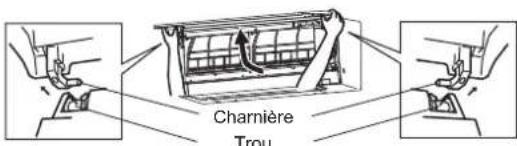

- Soulevez le panneau frontal jusqu'à ce que vous entendiez un déclic.
- Maintenez les charnières et tirez sur le panneau pour le retirer comme indiqué sur l'illustration ci-dessus.
Essuyez-le avec un chiffon doux et sec ou lavez-le à l'eau. - Ne le faites pas tremper dans l'eau pendant plus de deux heures.
- Faites-le sécher correctement à l'ombre avant de le reposer.
- Reposez le panneau frontal en inversant les étapes de la procédure de dépose. Refermez correctement le panneau frontal et appuyez sur les repères indiqués par les flèches.
Ces informations sont basées sur le RÉGLEMENT (UE) N°528/2012
| NOM DU MODELE | Article traité (Nom des pièces) | Substances actives (N° CAS) | Propriété | Instructions d'utilisation (Informations concernant la sécurité de mise en œuvre) |
| MSZ-AY25/35/42/50VGKP MSZ-AY25/35/42/50VGK | FILTRE | Chlorure de diméthyloctadécyl[3-(triméthoxysilyl)propyl]ammonium (27668-52-6)Hydrogenophosphate d'argent, de sodium et de zirconium (265647-11-8)2-octyl-2H-isothiazol-3-one (OIT)(26530-20-1) | Antivirus Antibactérien Antimoisissure | • Utiliser ce produit conformément aux indications du manuel d'utilisation et uniquement aux fins prévues.• Ne pasmettre en bouche. Ténir à l'écart des enfants. |
| MAC-2470FT-E FILTRE | | Chlorure de diméthyloctadécyl[3-(triméthoxysilyl)propyl]ammonium (27668-52-6) | Antivirus Antibactérien Antimoisissure | • Utiliser ce produit conformément aux indications du manuel d'utilisation et uniquement aux fins prévues.• Ne pasmettre en bouche. Ténir à l'écart des enfants. |
Configuration de l'interface Wi-Fi®
Panneau frontal Interface Wi-Fi
Cette interface Wi-Fi® permet de communiquer les informations d'état et de contrôler les commandes provenant du MELCloud en se connectant à l'appareil intérieur.
Remarque :
- Établissez une connexion entre l'interface Wi-Fi et le routeur. Reportez-vous à la version complète et au SETUP QUICK REFERENCE GUIDE (GUIDE DE RÉFÉRENCE RAPIDE DE CONFIGURATION) fournis avec l'appareil. Pour la version complète, veuillez consulter le site Web ci-dessous. http://www.mitsubishielectric.com/ldg/lbim/ Pour le manuel de l'utiliser de MELCloud, veuillez consulter le site Web ci-dessous.
| Modèle | Interne | MSZ-AY25VGK(P) | MSZ-AY35VGK(P) | MSZ-AY42VGK(P) | MSZ-AY50VGK(P) |
| Externe | MUZ-AY25VG(H) | MUZ-AY35VG(H) | MUZ-AY42VG(H) | MUZ-AY50VG(H) |
| Fonction | Réfroidissement | Chauffage | Réfroidissement | Chauffage | Réfroidissement | Chauffage | Réfroidissement | Chauffage |
| Alimentation | ~ /N, 230 V, 50 Hz |
| Puisance | kW | 2,5 | 3,2 | 3,5 | 4,0 | 4,2 | 5,2 | 5,0 | 5,5 |
| Entrée | kW | 0,60 | 0,78 | 0,99 | 1,03 | 1,30 | 1,39 | 1,54 | 1,47 |
| Poids | Interne | kg | VGKP : 11, VGK : 10,5 |
| Externe | kg | 27 | 28,5 | 34 | 40,5 |
| Capacité de replissage du réfrigérant (R32) | kg | 0,55 | 0,55 | 0,70 | 1,00 |
| Code IP | Interne | IP 20 |
| Externe | IP 24 |
| Pression de fonctionnement excessive autorisée | LP ps | MPa | 2,77 |
| HP ps | MPa | 4,17 |
| Niveau sonore (SPL) | Interne (Très élevé/Elevé/Moyen/Faible/Silencieux) | dB(A) | 42/36/30/24/18 | 45/39/34/24/18 | 42/36/30/24/18 | 45/38/31/24/18 | 42/38/34/29/21 | 45/40/35/29/21 | 44/40/36/33/28 | 48/43/38/33/28 |
| Externe | dB(A) | 47 | 48 | 49 | 50 | 50 | 51 | 52 | 52 |
Fiche technique de l'unité interne pour la multi-connexion RÉGLEMENT (EU) 2016/2281
| Modèle Interne MSZ-A | Y25VGK(P) MSZ-AY35VGK(P) MSZ-AY42V | GK(P) MSZ-AY50VGK(P) | | |
| Puisance | Refroidissement | Sensible kW 2,30Latente kW 0,20 | 3,08 3,28,97 | 3,701,30 | | | | |
| Chauffage kW 2,90 4,00 4,80 5,70 | | | | | | |
| Entrée kW 0,026 | 0,026 | 0,032 | 0,032 | | | | |
| Niveau sonore(Niveau de puissanceacoustique) | Très élevé/Elevé/Moyen/Faible/Silencieux | dB(A) | 57/51/45/39/34 | 57/51/45/39/34 | 57/53/49/44/36 | 58/54/50/47/42 | |
Gamme opérationnelle garantie
| Interne | Externe |
| Refroidisse-ment | Liminestsupérieure | 32°C DB23°C WB | 46°C DB— |
| Limininférieure | 21°C DB15°C WB | -10°C DB— |
| Chauffage | Liminestsupérieure | 27°C DB— | 24°C DB18°C WB |
| Limininférieure | 20°C DB— | -20°C DB-21°C WB |
Interface Wi-Fi
| Modèle | MAC-577IF2-E |
| Tension d'entrée | 12,7 V CC (de l'appareil interieur) |
| Consommation | 2 W MAX. |
| Dimensions H×L×P (mm) | 73,5×41,5×18,5 |
| Poids (g) (câble compris) | 46 |
| Niveau de puissance de l'émetteur (MAX.) | 20 dBm @IEEE 802.11b |
| Canal RF | 1 can ~ 13 can (2 412~2 472 MHz) |
| Protocole radio | IEEE 802.11b/g/n (20) |
| Chiffrement | AES |
| Authentifi cation | WPA2-PSK |
| Version du logiciel | XX.00 |
Pour la Déclaration de conformité, veuillez consulter le site Web ci-dessous. http://www.mitsubishielectric.com/ldg/ibim/
Remarque :
| Rendement |
| Refroidissement — Interne : 27°C DB, 19°C WB |
| Externe : 35°C DB |
| Chauffage — Interne : 20°C DB |
| Externe : 7°C DB, 6°C WB |
DB: Bulbe sec
WB: Bulbe humide
En presence d'une PANNE potentielle
Dans les cas suivants, arrêtez le climatiseur et consultez votre revendeur.
- Si de l'eau s'écoule ou goutte de l'unité interne.
- Si le témoin de fonctionnement clignole.
- Si le disjoncteur saute régulièrement.
- L'unité interne peut ne pas recevoir les signaux de la télécommande dans une pièce dont le système d'éclairage est à lampes fluorescentes (à oscillateur intermittent, etc.). Le fonctionnement du climatiseur interfère avec la réception radio ou TV. Il peut s'avérer nécessaire de brancher un amplificateur sur l'appareil concerné.
- Si l'unité émet un bruit anormal.
- Si du réfrigérant fuit.
clare par la présente et sous sa propre responsabilité que le(s) climatiseur(s) et la/les pompe(s) à chaleur destinés à un usage dans des environnements résidentiels, commerciaux et d'industrie légère décrits ci-dessous :
est/son conforme(s) aux dispositions de la législation d'harmonisation de l'Union suivante.
