Type de produit	Appareil d'emballage sous vide à chambre
Marque	Vevor
Modèle	DZ-260S-V2
Longueur du joint	260 mm
Dimensions de la chambre	330 × 270 × 50 mm
Type de pompe à vide	Pompe à huile
Vitesse de pompage	4,2 m³/h
Alimentation électrique	CA 230 V, 50 Hz
Puissance maximale	950 W
Puissance de la pompe	120 W
Matériau de la machine	Acier inoxydable 201
Fonctions principales	Mise sous vide, scellage, refroidissement réglables
Réglages	Temps de vide (30-40 s), temps de scellage (1,5-2 s), temps de refroidissement (3-5 s)
Contenu de l'emballage	Fil chauffant, tissu téflon, panneau de remplissage, huile pour pompe à vide, clé Allen, 30 sacs sous vide, bande d'étanchéité de chambre, cordon d'alimentation, 2 fusibles, manuel d'utilisation
Entretien courant	Changer l'huile de la pompe après 800 h de fonctionnement ; nettoyer la surface et l'intérieur après usage
Types d'huile recommandés	Huile à vide 46# ou 68#
Pièces détachées remplaçables	Fusible, fil chauffant, tissu téflon (haute température), bande d'étanchéité de chambre, bague d'étanchéité
Sécurité	Ne pas utiliser sans huile ; ne pas exposer à l'humidité ; ne pas laisser les enfants sans surveillance ; débrancher si fonctionnement anormal
Conditions de stockage	Lieu propre, sec et sûr, hors de portée des enfants
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN
Importateur Australie	SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122
Importateur États-Unis	Sanven Technology Ltd, Suite 250, 9166 Technique
Assistance et garantie	www.vevor.com/support

FOIRE AUX QUESTIONS - DZ-260S-V2 Vevor

Que faire si la machine ne s'allume pas et que le panneau de commande n'affiche rien ?

Vérifiez d'abord que la fiche d'alimentation est correctement branchée. Ensuite, inspectez le cordon d'alimentation et le fusible. Si le fusible est endommagé, remplacez-le par un fusible neuf de même type. Enfin, ouvrez le couvercle arrière et vérifiez que le câblage interne n'est pas desserré ou débranché.

Pourquoi l'emballage sous vide est-il lent ou n'atteint-il pas la pression idéale ?

Cela peut être dû à un temps de vide trop court, à une pompe à vide mal lubrifiée ou à une fuite d'air. Augmentez le temps de vide dans les paramètres. Vérifiez le niveau d'huile de la pompe (doit être entre 1/2 et 3/4 du hublot) et la propreté de l'huile. Remplacez l'huile si nécessaire (huile à vide 46# ou 68#). Si le problème persiste, remplacez la bague d'étanchéité de la chambre.

La machine ne scelle pas correctement ou la soudure est de mauvaise qualité. Que faire ?

Assurez-vous que les sacs sont placés correctement sur la bande chauffante. Vérifiez que le temps de scellage est adapté à l'épaisseur du sac (généralement 1,5 à 2 secondes). Si la bande de silicone est endommagée ou sale, nettoyez-la ou remplacez-la. Si le fil chauffant est cassé, remplacez-le par un neuf.

Comment changer l'huile de la pompe à vide ?

Débranchez l'appareil. Ouvrez le couvercle arrière. Placez un récipient sous la vis de vidange d'huile (située sous le hublot). Desserrez la vis pour vider l'huile usagée. Revissez la vis de vidange. Retirez le filtre à brouillard d'huile, ajoutez de l'huile neuve jusqu'à ce que le niveau se situe entre 1/2 et 3/4 du hublot. Replacez le filtre et le couvercle. Il est recommandé de changer l'huile après 800 heures de fonctionnement continu.

Comment remplacer le fusible ?

Débranchez l'appareil. Localisez la prise d'alimentation à l'arrière de la machine. Sortez la fente du porte-fusible. Retirez le fusible endommagé et remplacez-le par un neuf de même calibre. Remettez la fente en place. Le fusible est identifiable par sa forme cylindrique dans la rainure.

Comment remplacer le fil chauffant ?

Débranchez l'appareil. Retirez les vis des deux côtés du plateau, puis soulevez l'ensemble du plateau. Repérez le fil chauffant endommagé, retirez-le et installez un nouveau fil chauffant identique. Revissez le plateau en place.

Comment remplacer le tissu téflon (tissu haute température) ?

Débranchez l'appareil. Retirez les vis du plateau, soulevez-le. Retirez l'ancien tissu téflon usé. Appliquez un nouveau tissu en vous assurant qu'il est bien tendu. Revissez le plateau. Le tissu téflon protège le fil chauffant et assure une bonne étanchéité.

Puis-je utiliser la machine sans huile dans la pompe ?

Non, il est strictement interdit de démarrer la pompe à vide sans huile. Cela endommagerait irrémédiablement la pompe. Vérifiez toujours le niveau d'huile avant utilisation et faites l'appoint si nécessaire.

Comment régler les temps de mise sous vide, scellage et refroidissement ?

Utilisez le panneau de commande : appuyez sur la touche 'SETTING' pour sélectionner le paramètre à régler. Utilisez les touches 'RAISE' et 'LOWER' pour ajuster la valeur. Le temps de vide est généralement réglé entre 30 et 40 secondes, le temps de scellage entre 1,5 et 2 secondes (selon l'épaisseur du sac), et le temps de refroidissement entre 3 et 5 secondes. Après réglage, appuyez à nouveau sur 'SETTING' jusqu'à ce que 'ED' s'affiche, indiquant la fin du réglage.

Comment entretenir et stocker la machine après utilisation ?

Après chaque utilisation, nettoyez la surface de la machine et retirez les résidus alimentaires à l'intérieur. Si la machine ne doit pas être utilisée pendant une longue période, vidangez l'huile de la pompe. Stockez-la dans un endroit propre, sec et sûr, hors de portée des enfants. Ne l'exposez pas à l'humidité ou à des températures extrêmes.

MODE D'EMPLOI DZ-260S-V2 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

MACHINE D'EMBALLAGE SOUS VIDE MANUEL D'UTILISATION

Modèle : DZ-260A-V1, DZ-260A-V 2, DZ-260A-V 3, DZ-260S-V1, DZ-260S-V2, DZ-260S-V3

1. Lisez attentivement et comprenez toutes les INSTRUCTIONS D'ASSEMBLAGE ET D'UTILISATION avant l'utilisation.

2. Le non-respect des règles de sécurité et des autres précautions de sécurité de base peut entraîner des blessures corporelles graves.

GENERAL SAFETY RULES

Veuillez lire l'intégralité du mode d'emploi avant d'utiliser les produits la première fois ; il contient des informations importantes sur le bon fonctionnement.

La garantie est annulée en cas de dommages résultant du non-respect mode d'emploi. La responsabilité pour tous les dommages consécutifs exclue !

Nous déclinons toute responsabilité en cas de dommages matériels ou corporels causés par une utilisation inappropriée ou le non-respect des consignes de sécurité ! Dans de tels cas, la garantie est annulée.

La conversion, la modification ou le démontage non autorisé des prod est inadmissible pour des raisons de sécurité et d'homologation (CE).

Le produit n'est pas un jouet et doit être conservé hors de portée d'enfants.

Une prudence particulière doit donc être exercée en présence d'enfant

Le produit ne doit pas être humide ou mouillé, il est uniquement des être utilisé dans des endroits secs et intérieurs (pas dans des salles bain ou des zones humides similaires). Il existe un risque de choc électrique mortel.

N'exposez pas le produit ou ses accessoires à l'humidité ou à des températures extrêmement élevées ou basses.

Ne laissez pas les matériaux d'emballage sans surveillance. Ils peuvent devenir un matériel de jeu dangereux pour les enfants.

Une chute, une pression ou des forces de traction pourraient détruire moins limiter la fonction du produit.

Ne placez jamais l'appareil à proximité de matériaux combustibles ou facilement inflammables.

Assurez-vous toujours que la table rotative sur laquelle l'objet est plac située au centre du boîtier !

Cette machine utilise un film plastique ou un film plastique aluminium comme matériaux pour emballer sous vide des aliments en pâte, des des légumes en sauce, des produits chimiques, des produits pharmaceutiques, des composants électroniques, des instruments de précision, des métaux rares et d'autres articles. Les produits emballés sous vide ne s'oxydent pas et ne moisissent pas facilement.

Particulièrement adapté aux industries telles que le thé, l'alimentation é médecine.

Si vous avez des raisons de penser qu'un fonctionnement sûr n'est possible, débranchez immédiatement l'appareil et protégez-le contre tout utilisation involontaire.

On peut supposer qu'un fonctionnement sûr n'est plus possible si :

- l'appareil présente des signes visibles de dommages,

- l' appareil ne fonctionne plus,

- après une période de stockage prolongée dans des conditions défavorables,

- suite à de fortes sollicitations lors du transport.

CONSERVEZ CES INSTRUCTIONS

MODEL AND PARAMETERS

Modèle	DZ-260A-V1	DZ-260A-V2	DZ-260A-V 3	DZ-260S-V1	DZ-260S-V2	DZ-260S-V3
Longueur du joint	260 mm	260 mm	260 mm	260 mm	260 mm	260 mm
Dimensions de la chambre	330×270×50mm			330×270×50mm
Type de pompe à vide	Pompe à huile	Pompe à huile	Pompe à huile	Pompe à huile	Pompe à huile	Pompe à huile
Vitesse de pompage de la pompe à vide	6,5 m^3/h	6,5 m^3/h	6,5 m^3/h	4,2 m^3/h	4,2 m^3/h	4,2 m^3/h
Tension	CA 120V 60 Hz	CA 230V 50 Hz	CA 230V 50 Hz	CA 120V 60 Hz	CA 230V 50 Hz	CA 230V 50 Hz
Puissance max.	950 W	950 W	950 W	950 W	950 W	950 W
Puissance de la pompe à vide	180 W	180 W	180 W	120 W	120 W	120 W

Matériau de la machine

Acier inoxydable 201

Acier inoxydable 201

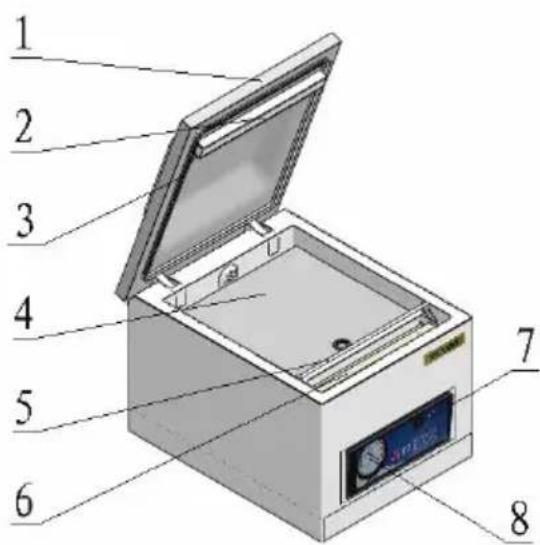

STRUCTURE DIAGRAM

1	Couvercle sous vide	10	Prise d'alimentation
2	Bande de silicone	11	Circuit imprimé
3	Barre de mise sous vide	12	Électrovanne de pompe à vide
4	Plaque de base	13	Transformateur de chauffage
5	Tige de pressage de sac	14	Trou de vis du couvercle arrière
6	Bande chauffante d'étanchéité	15	Pompe à vide
7	Indicateur	16	Port d'injection d'huile
8	Jauge à vide	17	Fenêtre d'observation du niveau d'huile
9	Interrupteur d'alimentation	18	Vis de vidange d'huile

PARTS LIST

Model Parts	DZ-260 A-V1	DZ-260 A-V2	DZ-260 A-V 3	DZ-260 S-V1	DZ-260 S-V2	DZ-260 S-V3
Fil chauffant	× 1	× 1	× 1	× 1	× 1	× 1
Tissu en téflon	× 1	× 1	× 1	× 1	× 1	× 1
Panneau de remplissage	× 1	× 1	× 1	× 1	× 1	× 1
Huile pour pompe à vide	× 1	× 1	× 1	× 1	× 1	× 1
Clé Allen	× 1	× 1	× 1	× 1	× 1	× 1
Sac sous vide	× 30	× 30	× 30	× 30	× 30	× 30
Banded'étanchéitéde chambre	×1	×1	×1	×1	×1	×1
Cordond'alimentation	×1	×1	×1	×1	×1	×1
Fusible	×2	×2	×2	×2	×2	×2
Manueld'utilisation	×1	×1	×1	×1	×1	×1

OPERATING INSTRUCTIONS

2.

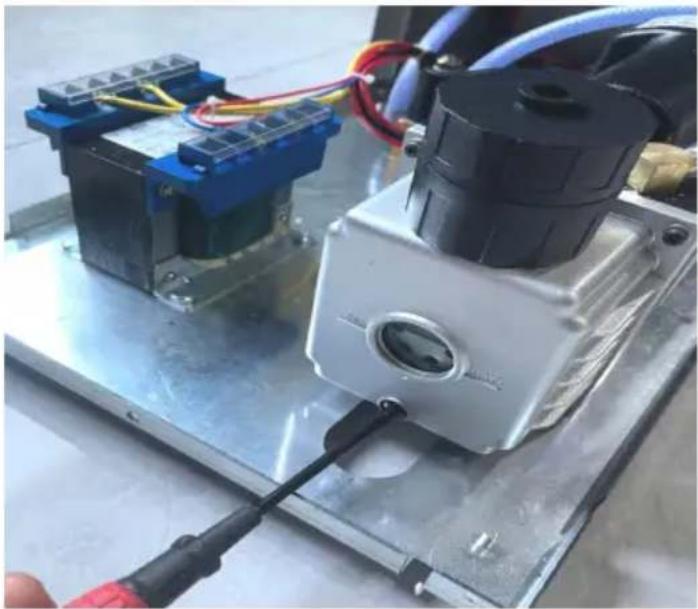

① : Dévissez la vis du couvercle arrière et soulevez le couvercle arrière
② : Retirez le filtre à brouillard d'huile ;
③ : Ajouter de l'huile pour pompe à vide ;
④: Niveau d'huile entre 1/2-3/4 du trou d'observation (ne pas remplir) ;
⑤ : Après avoir ajouté l'huile, revissez le filtre à brouillard d'huile et couvercle arrière.

Il est strictement interdit de démarrer la pompe à vide sans huile.

Étape 1 : Connectez l'alimentation correspondante

Étape 2 : OuvINTERRUPTEUR D'ALIMENTATION

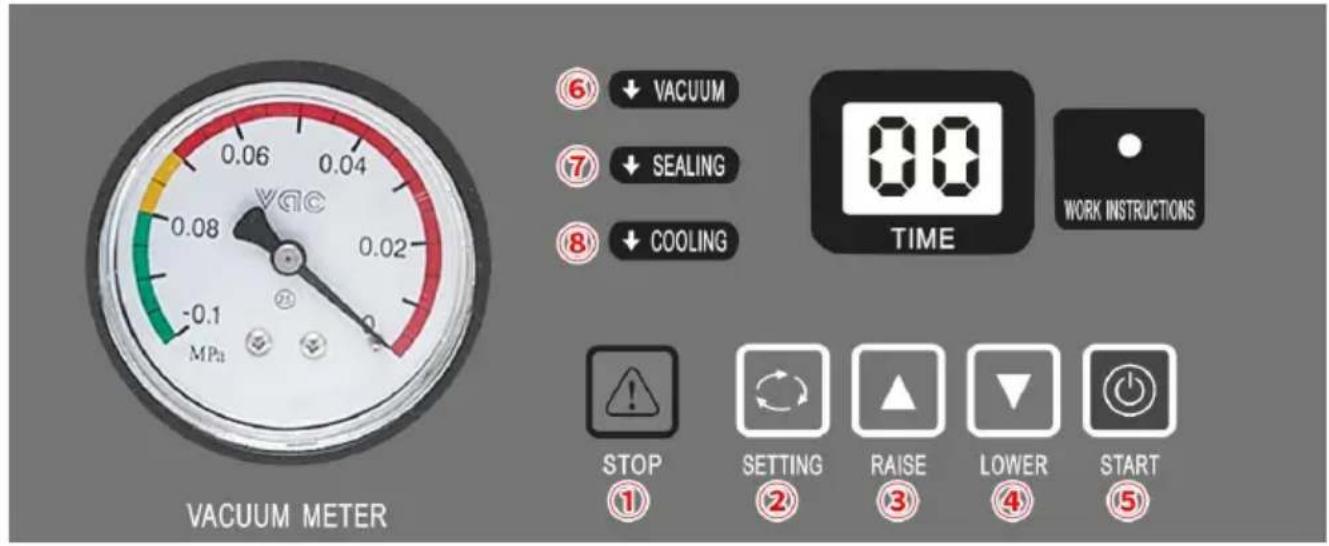

Étape 3 : ⑥VACUUM : Cliquez sur le bouton ② SETTING du pannea commande, sélectionnez le réglage cible. Cliquez sur le bouton ③RAISE ou ④LOWER pour définir le temps de vide idéal. Le temps de vide est gér réglé sur 30-40 s.

Étape 4 : ⑦ SCELLEMENT : Cliquez deux fois sur le bouton ② RÉ le temps de scellage est généralement réglé sur 1,5 à 2 s. Le temps est réglé en fonction de l'épaisseur du sac sous vide. Il est strictemen régler le temps de scellage trop longtemps ou de griller la bande chau scellage.

Étape 5 : ⑧ REFROIDISSEMENT : Après avoir réglé le temps de socliquez sur le ② APPUYEZ À NOUVEAU SUR LE BOUTON SETTING régler le temps de refroidissement, généralement 3 à 5 secondes. Après réglé le temps de refroidissement, cliquez sur le bouton ② SETTING et panneau de commande affichera la lettre ED, indiquant la fin du proces réglage.

VACUUM METER 0.06 0.04 0.08 -0.1 MPa ⑥ ↓ VACUUM ⑦ ↓ SEALING ⑧ ↓ COOLING TIME WORK INSTRUCTIONS STOP ① SETTING ② RAISE ③ LOWER ④ START

1. Lorsque la machine doit être changée ou n'est pas utilisée pendant période, desserrez la vis située sous le hublot d'huile et vidangez l'huile pompe à vide. Il est recommandé de remplacer l'huile de la pompe à que la machine ait fonctionné en continu pendant 800 heures .

1. Après utilisation, la surface de la machine doit être nettoyée et l'matériaux résiduels à l'intérieur de la machine doivent être éliminés.
2. Lors du stockage, conserver dans un endroit propre, sec et sûr, portée des enfants.
3. Tous les travaux d'entretien, de réparation et de maintenance non décrits dans le manuel doivent être effectués uniquement par des techniciens de maintenance qualifiés .

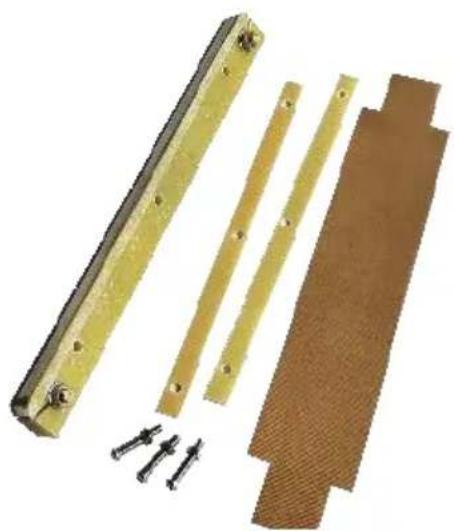

Remplacer le tissu haute température (tissu Téflon)

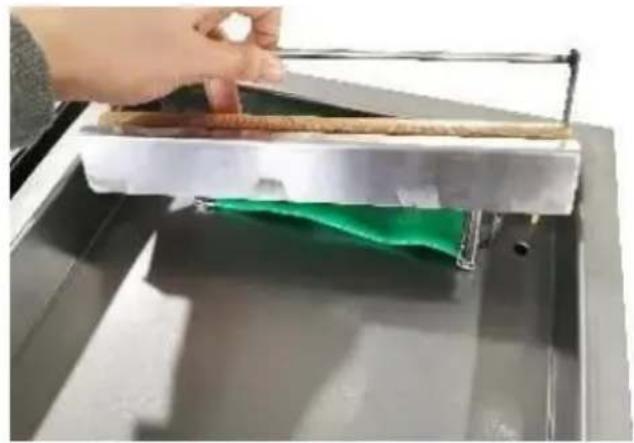

1. Retirez les vis des deux côté du plateau, puis soulevez l'ensemble du plateau .

1. R etirez l'ancien tissu haute température .

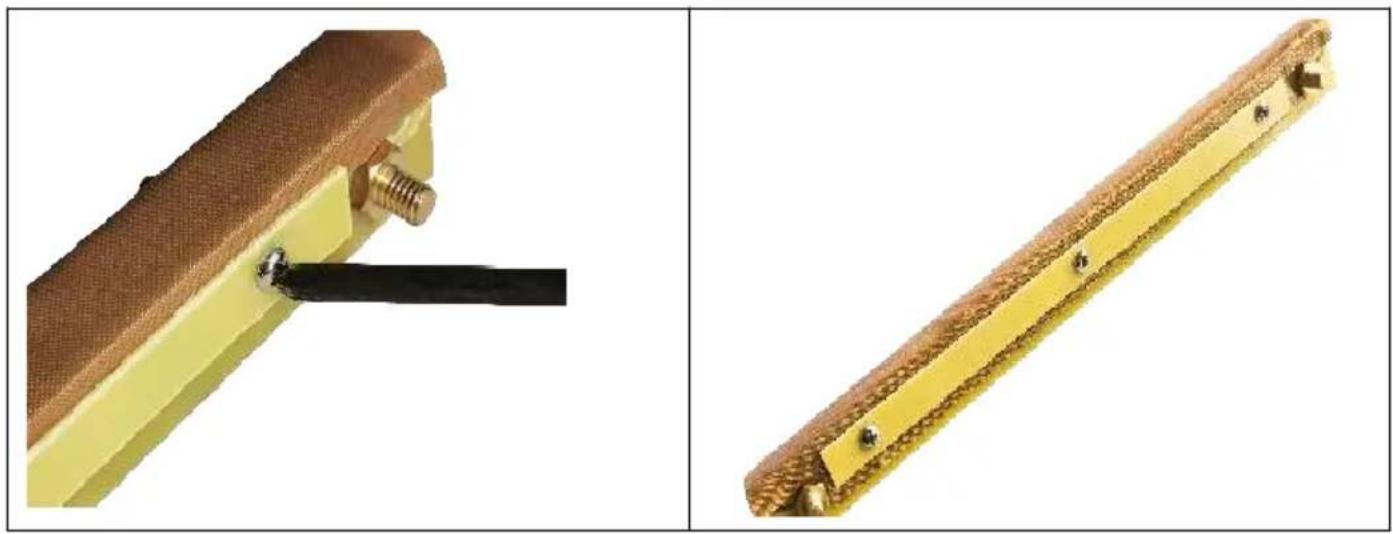

1. Réinstallez les vis d'origine

2. Retirez les vis supérieures .

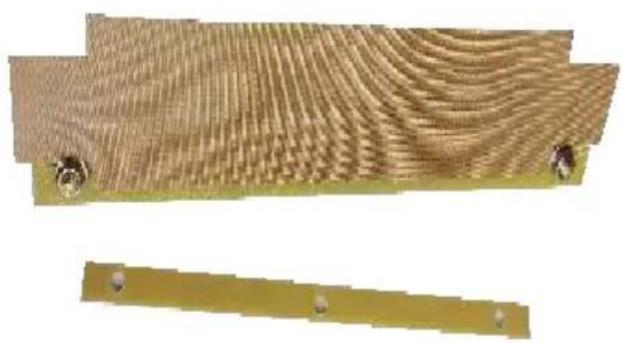

1. Appliquez un nouveau chiffon haute température .

1. Fin de l'installation .

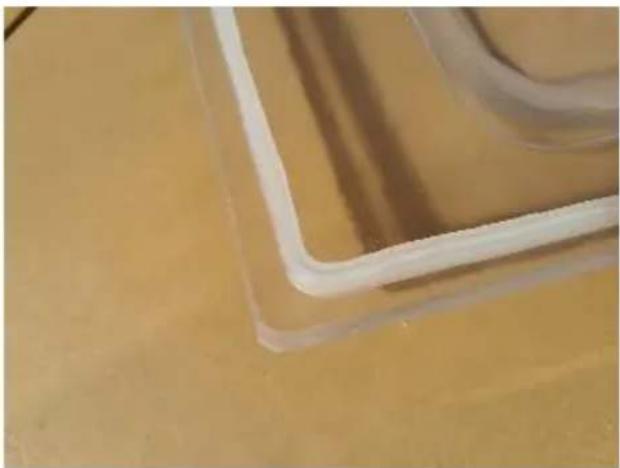

Remplacer le Bande d'étanchéité de chambre

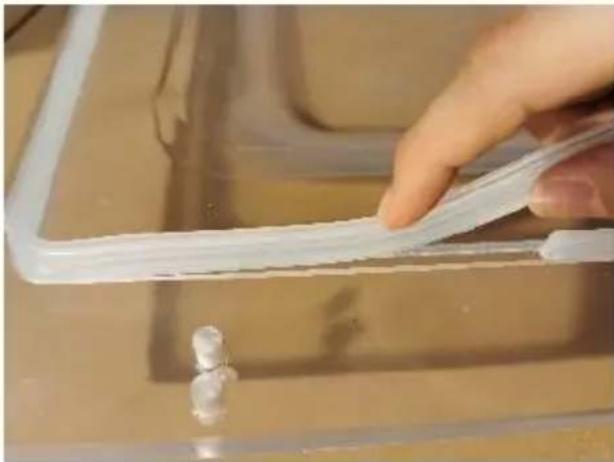

1. Retirez la bande d'étanchéité la chambre .

1. Remplacez le Bande d'étanché de chambre avec une nouvelle

1. Compléter le Installation

Si le fusible est endommagé, remplacez-le comme indiqué

1. Trouvez la prise de courant à l'arrière	2. Sortir la fente
3. Le fusible se trouve dans la rainure de la fente pour carte	8. Retirer un fusible

Problème	Cause possible	Solution
La machine ne fonctionne pas et le panneau de commande n'affiche rien.	Pas de connexion l'alimentation électrique.Le contact de l'interrupteur d'alimentation est perdu	Vérifiez si la fiche la prise sont bien connectées.Vérifiez si le câblag de la partie d'entrée d'alimentation à l'intérieur de la machine est desserré ou détaché.
Le contrôle panneau démarrage, mais la machine ne fonctionnepas.	Le paramètre est en cours de définition.	Terminez le réglage de paramètres.
Le meilleur état de vio ne peut pas être attei La mise sous vide la vitesse est lente.	1. Temps de mise sou vide court.2. L'huile dans la pom à vide n'est pas suffisante ou l'huile n'e pas propre.3. Fuite d'air et usure la bague d'étanchéité.	1. Prolongez le temps de vide.2. Vérifiez le niveau d'huile, faites le plein changez l'huile (faites attention au type d'huil) (huile à vide 46#, 68# et à la quantité d'huile 3.Remplacez la bague d' étanchéité.
Défaillance d'étanchéité ou mauvaise étanchéité.	1. Les sacs ne sont correctement placés su les plaques chauffantes2. Temps de scellage trop long/trop court.3. Température de chauffage inappropriée4. Bande de silicone endommagée ou contenant des impuretés.5. Dommage du fil chauffant électrique .	1. Placez les sacs sur assiette dans l' ordre.2. Raccourcir/prolonger le temps de scellage.3. Choisissez la température appropriée.4. Nettoyez ou remplacez le silicone caoutchouc.5. Changer le fil chauffant électrique.

CORRECT DISPOSAL

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'u collecte sélective des déchets dans l'Union européenne. Cela

s'applique au produit et à tous les accessoires marqués de ce symbo. Les produits marqués comme tels ne peuvent pas être jetés avec les

déchets ménagers normaux, mais doivent être déposés dans un point collecte pour le recyclage des appareils électriques et électroniques.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support
