DZ-260S-V2 - Vacuümverpakkingsmachines Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Kamer-vacuümverpakkingsapparaat
Merk	Vevor
Model	DZ-260S-V2
Afdichtingslengte	260 mm
Afmetingen van de kamer	330 × 270 × 50 mm
Type vacuümpomp	Oliepomp
Pompsnelheid	4,2 m³/h
Voeding	Wisselstroom 230 V, 50 Hz
Maximaal vermogen	950 W
Pompvermogen	120 W
Materiaal van de machine	Roestvrij staal 201
Hoofdfuncties	Instelbare vacuüm, sealen, koelen
Instellingen	Vacuümtijd (30-40 s), sealtijd (1,5-2 s), koeltijd (3-5 s)
Verpakkingsinhoud	Verwarmingsdraad, teflondoek, vulpaneel, vacuümpompolie, inbussleutel, 30 vacuümzakken, kamerafdichtingsstrip, stroomkabel, 2 zekeringen, gebruikshandleiding
Routine-onderhoud	Pompolie vervangen na 800 bedrijfsuren; na gebruik het oppervlak en de binnenkant reinigen
Aanbevolen olietypes	Vacuüm olie 46# of 68#
Vervangbare reserveonderdelen	Zekering, verwarmingsdraad, teflondoek (hoge temperatuur), kamerafdichtingsstrip, afdichtingsring
Veiligheid	Niet gebruiken zonder olie; niet blootstellen aan vocht; laat kinderen niet onbeheerd; uitschakelen bij abnormale werking
Opslagomstandigheden	Schone, droge en veilige plaats, buiten bereik van kinderen
Fabrikant	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN
Importeur Australië	SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122
Importeur Verenigde Staten	Sanven Technology Ltd, Suite 250, 9166 Technique
Ondersteuning en garantie	www.vevor.com/support

Veelgestelde vragen - DZ-260S-V2 Vevor

Wat te doen als de machine niet inschakelt en het bedieningspaneel niets weergeeft?

Controleer eerst of de stekker goed is aangesloten. Inspecteer vervolgens het stroomsnoer en de zekering. Als de zekering beschadigd is, vervang deze dan door een nieuwe zekering van hetzelfde type. Open ten slotte het achterdeksel en controleer of de interne bedrading niet los zit of is losgekoppeld.

Waarom is het vacuümverpakken traag of wordt de ideale druk niet bereikt?

Dit kan komen door een te korte vacuümtijd, een slecht gesmeerde vacuümpomp of een luchtlek. Verhoog de vacuümtijd in de instellingen. Controleer het oliepeil van de pomp (moet tussen 1/2 en 3/4 van het kijkglas zijn) en de reinheid van de olie. Vervang de olie indien nodig (vacuümolie 46# of 68#). Als het probleem aanhoudt, vervang dan de afdichtingsring van de kamer.

De machine sealt niet goed of de las is van slechte kwaliteit. Wat te doen?

Zorg ervoor dat de zakken correct op de verwarmingsband zijn geplaatst. Controleer of de sealtijd is aangepast aan de dikte van de zak (meestal 1,5 tot 2 seconden). Als de siliconenband beschadigd of vies is, reinig of vervang deze dan. Als de verwarmingsdraad kapot is, vervang deze dan door een nieuwe.

Hoe vervang ik de olie van de vacuümpomp?

Koppel het apparaat los. Open het achterdeksel. Plaats een bak onder de olieaftapschroef (onder het kijkglas). Draai de schroef los om de oude olie af te tappen. Draai de aftapschroef weer vast. Verwijder de olienevelfilter, voeg nieuwe olie toe tot het niveau tussen 1/2 en 3/4 van het kijkglas ligt. Plaats de filter en het deksel terug. Het wordt aanbevolen om de olie te vervangen na 800 bedrijfsuren.

Hoe vervang ik de zekering?

Koppel het apparaat los. Zoek de stroomaansluiting aan de achterkant van de machine. Trek de zekeringhouder eruit. Verwijder de beschadigde zekering en vervang deze door een nieuwe van hetzelfde type. Plaats de houder terug. De zekering is herkenbaar aan zijn cilindrische vorm in de groef.

Hoe vervang ik de verwarmingsdraad?

Koppel het apparaat los. Verwijder de schroeven aan beide zijden van de plaat en til vervolgens de hele plaat op. Zoek de beschadigde verwarmingsdraad, verwijder deze en installeer een nieuwe identieke verwarmingsdraad. Schroef de plaat weer vast.

Hoe vervang ik het teflondoek (hoge temperatuur doek)?

Koppel het apparaat los. Verwijder de schroeven van de plaat, til deze op. Verwijder het oude versleten teflondoek. Breng een nieuw doek aan en zorg dat het strak zit. Schroef de plaat weer vast. Het teflondoek beschermt de verwarmingsdraad en zorgt voor een goede afdichting.

Kan ik de machine gebruiken zonder olie in de pomp?

Nee, het is ten strengste verboden om de vacuümpomp zonder olie te starten. Dit zou de pomp onherstelbaar beschadigen. Controleer altijd het oliepeil voor gebruik en vul indien nodig bij.

Hoe stel ik de vacuüm-, seal- en koeltijden in?

Gebruik het bedieningspaneel: druk op de 'SETTING'-knop om de parameter te selecteren die u wilt instellen. Gebruik de 'RAISE'- en 'LOWER'-knoppen om de waarde aan te passen. De vacuümtijd is meestal ingesteld tussen 30 en 40 seconden, de sealtijd tussen 1,5 en 2 seconden (afhankelijk van de dikte van de zak), en de koeltijd tussen 3 en 5 seconden. Na het instellen drukt u opnieuw op 'SETTING' totdat 'ED' wordt weergegeven, wat aangeeft dat de instelling is voltooid.

Hoe onderhoud en bewaar ik de machine na gebruik?

Na elk gebruik het oppervlak van de machine reinigen en voedselresten aan de binnenkant verwijderen. Als de machine lange tijd niet wordt gebruikt, tap dan de pompolie af. Bewaar hem op een schone, droge en veilige plaats, buiten bereik van kinderen. Stel hem niet bloot aan vocht of extreme temperaturen.

GEBRUIKSAANWIJZING DZ-260S-V2 Vevor

VACUÜMVERPAKKINGSMACHINE GEBRUIKSAANWIJZING

1. Lees alle montage- en gebruiksaanwijzingen zorgvuldig door en zorg dat u ze begrijpt voordat u het apparaat gaat gebruiken.
2. Het niet naleven van de veiligheidsregels en andere elementaire veiligheidsmaatregelen kan leiden tot ernstig persoonlijk letsel.

ALGEMENE VEILIGHEIDSREGELS

Lees de volledige gebruiksaanwijzing aandachtig door voordat u het product voor de eerste keer gebruikt. Deze bevat belangrijke informatie over de juiste bediening.

De garantie vervalt indien schade ontstaat door het niet naleven van de gebruiksaanwijzing. Aansprakelijkheid voor eventuele gevolgschade is uitgesloten!

Wij aanvaarden geen enkele aansprakelijkheid voor schade aan eigendommen of persoonlijk letsel, veroorzaakt door onjuist gebruik of het niet naleven van de veiligheidsvoorschriften! In dergelijke gevallen vervalt de garantie.

Het eigenmachtig ombouwen, wijzigen of demonteren van de producten is om veiligheids- en keuringsredenen (CE) niet toegestaan.

Het product is geen speelgoed en moet buiten bereik van kinderen gehouden worden.

Er moet dus extra voorzichtigheid worden betracht als er kinderen aanwezig zijn.

Het product mag niet vochtig of nat worden. Het is alleen bedoeld voor gebruik op droge plekken binnenshuis (geen badkamers of vergelijkbare vochtige ruimtes). Er bestaat risico op een dodelijke elektrische schok.

Stel het product en de bijbehorende accessoires niet bloot aan vocht of extreem hoge of lage temperaturen.

Laat verpakkingsmateriaal niet onbeheerd achter. Het kan gevaarlijk speelmateriaal zijn voor kinderen.

Vallen, stoten, druk- of trekkrachten kunnen het product vernietigen of op zijn minst de werking ervan beperken.

Plaats het apparaat nooit in de buurt van brandbare of licht ontvlambare materialen.

Zorg er altijd voor dat de draaitafel waarop het object wordt geplaatst zich in het midden van de behuizing bevindt!

Deze machine gebruikt plastic folie of plastic aluminiumfolie als materiaal om pastavoedsel, fruit, sausgroenten, chemicaliën, farmaceutica, elektronische componenten, precisie-instrumenten, zeldzame metalen en andere items vacuüm te verpakken. Producten die onder vacuüm worden verpakt, oxideren of beschimmelen niet snel. Vooral geschikt voor industrieën zoals thee, voedsel en medicijnen.

Indien u reden heeft om aan te nemen dat een veilige werking niet mogelijk is, dient u het apparaat onmiddellijk uit te schakelen en te beveiligen tegen onbedoelde bediening.

Er kan worden aangenomen dat een veilige werking niet meer mogelijk is indien:

• het apparaat zichtbare tekenen van schade vertoont,
• het apparaat functioneert niet meer,
• na een langere periode van opslag onder ongunstige omstandigheden
• als gevolg van zware belasting tijdens het transport.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	DZ-260A-V1	DZ-260A-V2	DZ-260A-V 3	DZ-260S-V1	DZ-260S-V2	DZ-260S-V3
Lengte afdichting	260mm	260mm	260mm	260mm	260mm	260mm
Kamerafm etingen	330×270×50mm			330×270×50mm
Vacuümpo mp type	Oliepo mp	Oliepo mp	Oliepo mp	Oliepo mp	Oliepo mp	Oliepomp
Pompsnelh eid van vacuümpo mp	6,5 m3/u	6,5 m3/u	6,5 m3/u	4,2 m3/u	4,2 m3/u	4,2 m3/u
Spanning	Wissels troom120V60Hz	Wissels troom230V50Hz	Wissels troom230V50Hz	Wissels troom120V60Hz	Wissels troom230V50Hz	Wisselstr oom230V50Hz
Maximaal vermogen	950 Watt	950 Watt	950 Watt	950 Watt	950 Watt	950 Watt
Vacuümpo mp vermogen	180W	180W	180W	120W	120W	120W

Machinemateriaal

201 roestvrij staal

201 roestvrij staal

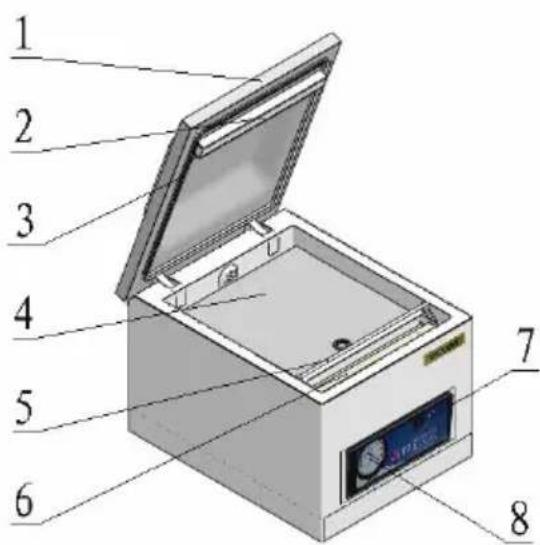

STRUCTUURDIAGRAM

1	Vacuümdeksel	10	Stekker
2	Siliconen strip	11	Printplaat
3	Vacuüm sealbalk	12	Solenoïdeklep vacuümpomp
4	Bodemplaat	13	Verwarmingstransformator
5	Zakpersstang	14	Schroefgat achterdeksel
6	Afdichtingsverwarmingsstrip	15	Vacuümpomp
7	Indicator	16	Olie-injectiepoort
8	Vacuümmeter	17	Oliepeil-observatievenster
9	Stroomschakelaar	18	Olieaftapschroef

ONDERDELENLIJST

Parts\Model	DZ-260A-V1	DZ-260A-V2	DZ-260A-V 3	DZ-260S-V1	DZ-260S-V2	DZ-260S-V3
Verwarmings draad	× 1	× 1	× 1	× 1	× 1	× 1
Teflondoek	× 1	× 1	× 1	× 1	× 1	× 1
Vulplaat	× 1	× 1	× 1	× 1	× 1	× 1
Vacuümpomp Olie	× 1	× 1	× 1	× 1	× 1	× 1
Inbussleutel	× 1	× 1	× 1	× 1	× 1	× 1
Vacuümzak	× 30	× 30	× 30	× 30	× 30	× 30
Kamerafdichtingsstrip	× 1	× 1	× 1	× 1	× 1	× 1
Stroomkabel	×1	×1	×1	×1	×1	×1
Samensmelten	×2	×2	×2	×2	×2	×2
Gebruiksaan wijzing	×1	×1	×1	×1	×1	×1

BEDIENINGSINSTRUCTIES

7.

①: Draai de schroef van de achterklep los en til de achterklep op; ②: Haal het oliefilter eruit; ③: Vacuümpompolie toevoegen; ④: Oliepeil tussen 1/2-3/4 van het observatiegat (niet vullen); ⑤: Nadat u de olie hebt toegevoegd, schroeft u het oliefilter terug en de achterklep.

Het is ten strengste verboden om de vacuümpomp te starten zonder of

Stap 1: Sluit de bijpassende voeding aan.

Stap 2: Zet de stroomschakelaar aan.

Stap 3: VACUUM: Klik op de SETTING-knop op het bedieningspaneel en selecteer de doelinstelling. Klik op de RAISE- of LOWER-knop om de ideale vacuümtijd in te stellen. De vacuümtijd is over het algemeen ingesteld op 30-40 seconden.

Stap 4: SEALING: Klik twee keer op de SETTING-knop en de sealtijd wordt over het algemeen ingesteld op 1,5-2 seconden. De sealtijd wordt ingesteld op basis van de dikte van de vacuümzak. Het is ten strengste verboden om de sealtijd in te stellen of de sealverwarmingsstrip te laten doorbranden.

Stap 5: KOELEN: Nadat u de sealtijd hebt ingesteld, klikt u nogmaals op de SETTING-knop om de koeltijd in te stellen, meestal 3-5 seconden. Nadat u de koeltijd hebt ingesteld, klikt u op de SETTING-knop en het bedieningspaneel geeft de letter ED weer, wat aangeeft dat de instelling is voltooid.

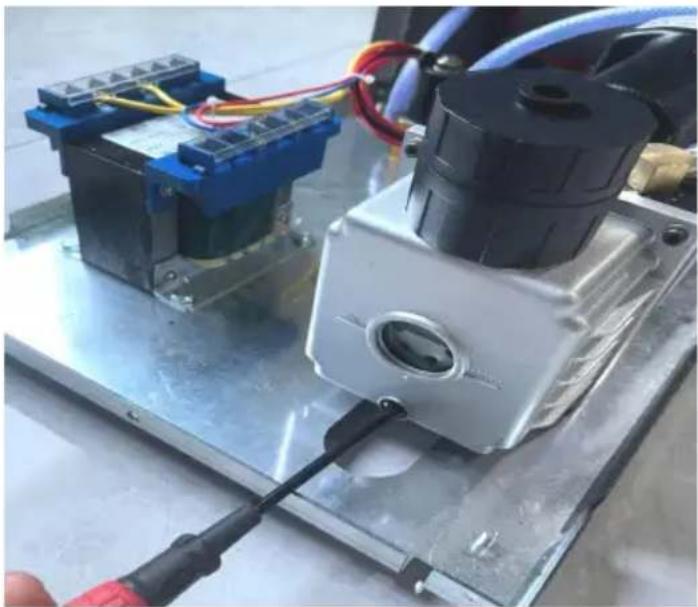

1. Wanneer de machine olie moet verversen of gedurende een lange tijd wordt gebruikt, draai dan de schroef onder het olievenster los en laat de vacuümpompolie weglopen. Het is raadzaam om de vacuümpompolie te vervangen nadat de machine 800 uur onafgebroken heeft gewerkt.

1. Na gebruik dient het oppervlak van de machine gereinigd te worden en dienen eventuele resten in de machine verwijderd te worden.
2. Bewaar het product op een schone, droge en veilige plaats, buiten bereik van kinderen.
3. Alle onderhouds-, service- en reparatiewerkzaamheden die niet in de handleiding worden besproken, mogen uitsluitend worden uitgevoerd door gekwalificeerde servicetechnici.

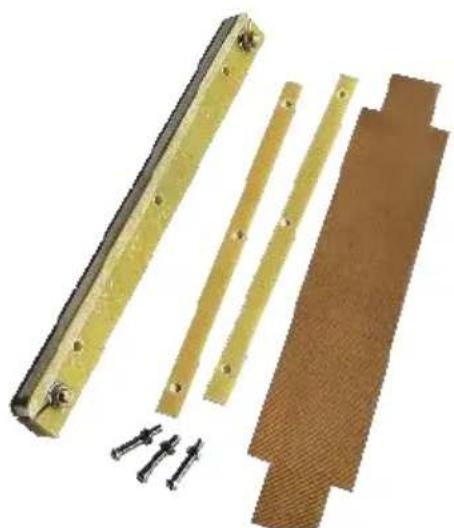

Vervang de hoge temperatuur doek (Teflon doek).

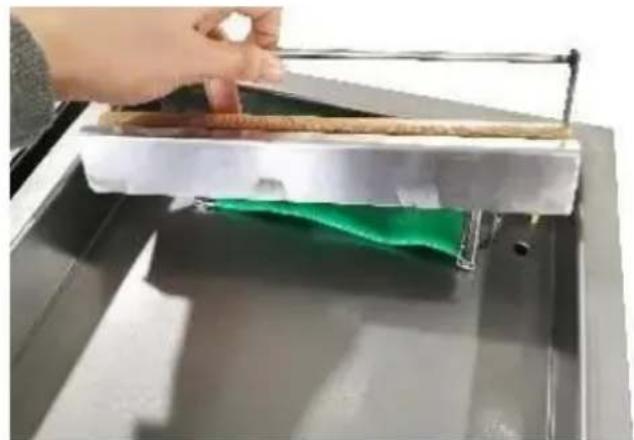

1. Verwijder de schroeven aan beide zijden van de lade en til vervolgens de hele lade op.

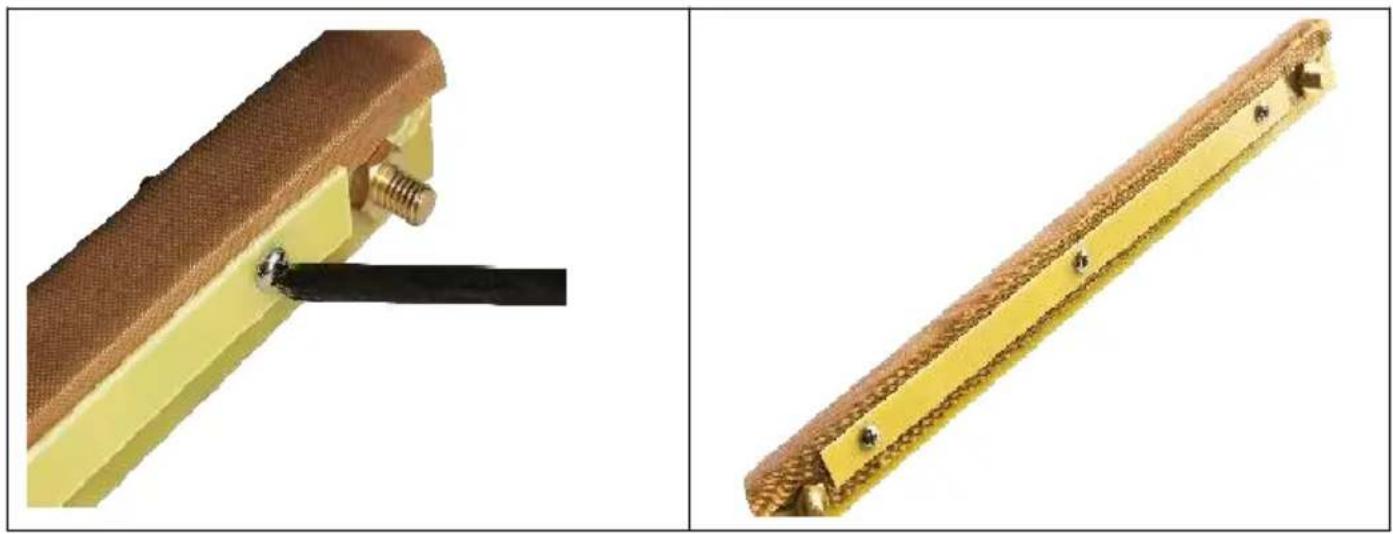

1. Verwijder de bovenste schroeven.

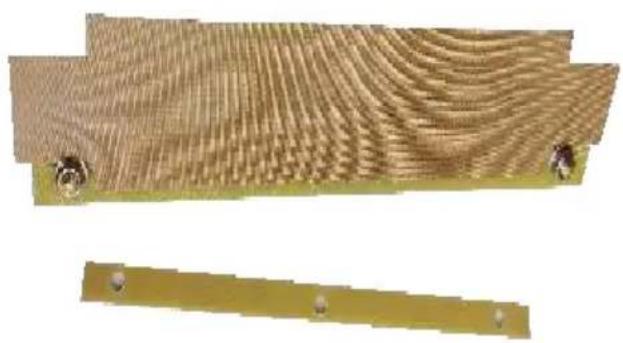

1. Verwijder de oude hittebestendige doek.

1. Breng een nieuwe hittebestendige doek aan.

1. Plaats de originele schroeven terug.
2. De installatie voltooien.

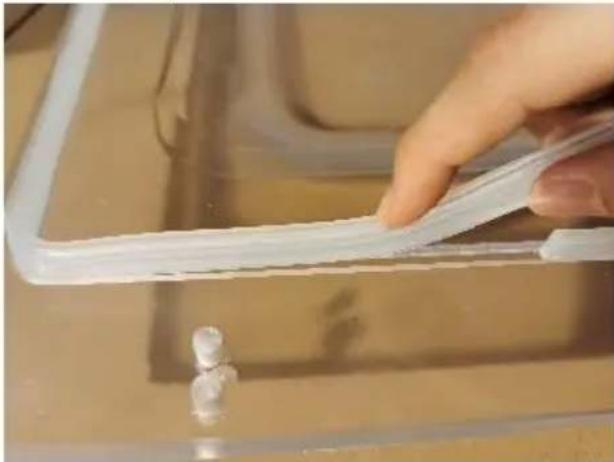

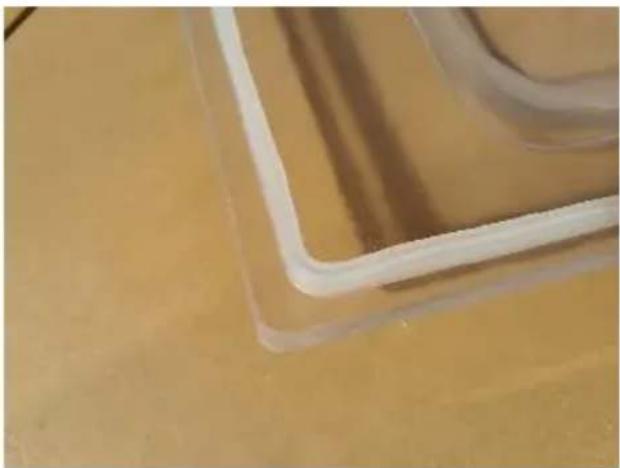

1. Verwijder de kamerafdichtstrip.

1. Vervang de kamerafdichtstrip met een nieuwe.

1. Het voltooien van de installatie.

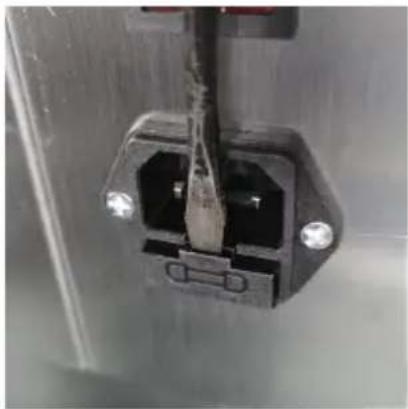

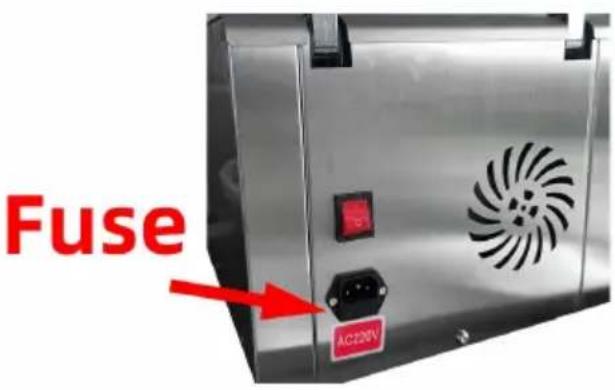

Als de zekering beschadigd is, vervang deze dan zoals aangegeven.

1. Zoek het stopcontact aan de achterkant	2. Haal de sleuf eruit
3.De zekering bevindt zich in de groef van de kaartsleuf	28. Haal een zekering eruit

Probleem	Mogelijke oorzaak	Oplossing
De machine werkt nie en het bedieningspaneel geeft niets weer.	1.Geen aansluiting op d voeding.2. Het contact van de aan/uit-schakelaar is los.	1. Controleer of de stekker en het stopcontact goed op elkaar zijn aangesloten.2. Controleer of de bedrading van het stroomtoevoergedeelte in de machine los zit is losgeraakt.
De controle paneel opstarten,maar de machine werkt niet.	De parameter wordt ingesteld.	Voltooi de parameterinstelling.
De beste vacuümtoestand kan niet worden bereikt . Het vacuum de snelheid is laag.	1. Korte vacuumtijd.2. Er zit niet genoeg in de vacuumpomp of olie is niet schoon.3. Luchtlekkage en slijtage van de afdichtring.	1. Verleng de vacuumtijd.2. Controleer het oliepeil, vul olie bij of ververs de olie (let op het type olie (vacuum olie 46#, 68#) en de hoeveelheid olie).3. Vervang de afdichtring.
Afdichtingsfout of slechte afdichting.	1. De zakken zijn niet goed op de verwarmingsplaten geplaatst.2. Te lange/korte sealtij3. Onjuiste verwarmingstemperatuur.4. De siliconenstrip is beschadigd of bevat onzuiverheden.5. Schade aan de elektrische verwarmingsdraad .	1. Leg de zakken in juiste volgorde op het bord.2. Verkort/verleng de sealtijd.3. Kies de juiste temperatuur.4. Reinig of vervang of siliconen rubber.5. Vervang de elektrische verwarmingsdraad.

Correcte verwijdering.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product.

alle accessoires die met dit symbool zijn gemarkeerd. Producten die op deze manier zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
