DZ-260S-V2 - Vakuumverpackungsmaschinen Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Vakuumiergerät mit Kammer
Marke	Vevor
Modell	DZ-260S-V2
Siegellänge	260 mm
Kammerabmessungen	330 × 270 × 50 mm
Vakuumpumpentyp	Ölpumpe
Pumpgeschwindigkeit	4,2 m³/h
Stromversorgung	AC 230 V, 50 Hz
Maximale Leistung	950 W
Pumpenleistung	120 W
Maschinenmaterial	Edelstahl 201
Hauptfunktionen	Einstellbares Vakuumieren, Siegeln, Kühlen
Einstellungen	Vakuumzeit (30-40 s), Siegelzeit (1,5-2 s), Kühlzeit (3-5 s)
Lieferumfang	Heizdraht, Teflongewebe, Füllplatte, Vakuumpumpenöl, Inbusschlüssel, 30 Vakuumbeutel, Kammerdichtungsband, Netzkabel, 2 Sicherungen, Bedienungsanleitung
Regelmäßige Wartung	Pumpenöl nach 800 Betriebsstunden wechseln; Oberfläche und Innenraum nach Gebrauch reinigen
Empfohlene Ölsorten	Vakuumöl 46# oder 68#
Austauschbare Ersatzteile	Sicherung, Heizdraht, Teflongewebe (hochtemperaturbeständig), Kammerdichtungsband, Dichtungsring
Sicherheit	Nicht ohne Öl verwenden; vor Feuchtigkeit schützen; Kinder nicht unbeaufsichtigt lassen; bei abnormalem Betrieb vom Netz trennen
Lagerbedingungen	Sauberer, trockener und sicherer Ort, außerhalb der Reichweite von Kindern
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN
Importeur Australien	SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122
Importeur USA	Sanven Technology Ltd, Suite 250, 9166 Technique
Support und Garantie	www.vevor.com/support

Häufig gestellte Fragen - DZ-260S-V2 Vevor

Was tun, wenn die Maschine nicht einschaltet und das Bedienfeld nichts anzeigt?

Überprüfen Sie zunächst, ob der Netzstecker richtig eingesteckt ist. Überprüfen Sie dann das Netzkabel und die Sicherung. Wenn die Sicherung beschädigt ist, ersetzen Sie sie durch eine neue Sicherung des gleichen Typs. Öffnen Sie schließlich die hintere Abdeckung und prüfen Sie, ob die interne Verkabelung locker oder abgeklemmt ist.

Warum ist das Vakuumieren langsam oder erreicht nicht den idealen Druck?

Dies kann an einer zu kurzen Vakuumzeit, einer schlecht geschmierten Vakuumpumpe oder einem Luftleck liegen. Erhöhen Sie die Vakuumzeit in den Einstellungen. Überprüfen Sie den Ölstand der Pumpe (sollte zwischen 1/2 und 3/4 des Schauglases liegen) und die Sauberkeit des Öls. Ersetzen Sie das Öl bei Bedarf (Vakuumöl 46# oder 68#). Wenn das Problem weiterhin besteht, ersetzen Sie den Dichtungsring der Kammer.

Die Maschine versiegelt nicht richtig oder die Schweißnaht ist von schlechter Qualität. Was tun?

Stellen Sie sicher, dass die Beutel richtig auf dem Heizband positioniert sind. Überprüfen Sie, ob die Siegelzeit an die Dicke des Beutels angepasst ist (normalerweise 1,5 bis 2 Sekunden). Wenn das Silikonband beschädigt oder verschmutzt ist, reinigen oder ersetzen Sie es. Wenn der Heizdraht gebrochen ist, ersetzen Sie ihn durch einen neuen.

Wie wechselt man das Öl der Vakuumpumpe?

Trennen Sie das Gerät vom Netz. Öffnen Sie die hintere Abdeckung. Stellen Sie einen Behälter unter die Ölablassschraube (befindet sich unter dem Schauglas). Lösen Sie die Schraube, um das Altöl abzulassen. Ziehen Sie die Ablassschraube wieder an. Entfernen Sie den Ölnebelabscheider, fügen Sie neues Öl hinzu, bis der Füllstand zwischen 1/2 und 3/4 des Schauglases liegt. Setzen Sie den Filter und die Abdeckung wieder ein. Es wird empfohlen, das Öl nach 800 Betriebsstunden zu wechseln.

Wie ersetzt man die Sicherung?

Trennen Sie das Gerät vom Netz. Finden Sie den Netzanschluss auf der Rückseite der Maschine. Ziehen Sie den Sicherungshalter heraus. Entfernen Sie die defekte Sicherung und ersetzen Sie sie durch eine neue gleicher Größe. Setzen Sie den Halter wieder ein. Die Sicherung ist an ihrer zylindrischen Form in der Nut erkennbar.

Wie ersetzt man den Heizdraht?

Trennen Sie das Gerät vom Netz. Entfernen Sie die Schrauben auf beiden Seiten der Platte und heben Sie die gesamte Platteneinheit an. Lokalisieren Sie den beschädigten Heizdraht, entfernen Sie ihn und installieren Sie einen neuen identischen Heizdraht. Schrauben Sie die Platte wieder fest.

Wie ersetzt man das Teflongewebe (Hochtemperaturgewebe)?

Trennen Sie das Gerät vom Netz. Entfernen Sie die Schrauben der Platte und heben Sie sie an. Entfernen Sie das alte abgenutzte Teflongewebe. Bringen Sie ein neues Gewebe an und stellen Sie sicher, dass es straff gespannt ist. Schrauben Sie die Platte wieder fest. Das Teflongewebe schützt den Heizdraht und sorgt für eine gute Abdichtung.

Kann ich die Maschine ohne Öl in der Pumpe verwenden?

Nein, es ist strengstens untersagt, die Vakuumpumpe ohne Öl zu starten. Dies würde die Pumpe irreparabel beschädigen. Überprüfen Sie vor dem Gebrauch immer den Ölstand und füllen Sie bei Bedarf nach.

Wie stelle ich die Vakuum-, Siegel- und Kühlzeiten ein?

Verwenden Sie das Bedienfeld: Drücken Sie die Taste 'SETTING', um den einzustellenden Parameter auszuwählen. Verwenden Sie die Tasten 'RAISE' und 'LOWER', um den Wert anzupassen. Die Vakuumzeit wird normalerweise zwischen 30 und 40 Sekunden eingestellt, die Siegelzeit zwischen 1,5 und 2 Sekunden (je nach Beuteldicke) und die Kühlzeit zwischen 3 und 5 Sekunden. Drücken Sie nach der Einstellung erneut 'SETTING', bis 'ED' angezeigt wird, was das Ende der Einstellung anzeigt.

Wie pflege und lagere ich die Maschine nach dem Gebrauch?

Reinigen Sie nach jedem Gebrauch die Oberfläche der Maschine und entfernen Sie Speisereste im Inneren. Wenn die Maschine längere Zeit nicht benutzt wird, lassen Sie das Öl aus der Pumpe ab. Lagern Sie sie an einem sauberen, trockenen und sicheren Ort, außerhalb der Reichweite von Kindern. Setzen Sie sie keiner Feuchtigkeit oder extremen Temperaturen aus.

BEDIENUNGSANLEITUNG DZ-260S-V2 Vevor

Technischer Support und E-Garantie-Zertifikat

VAKUUMVERPACKUNGSMASCHINE BEDIENUNGSANLEITUNG

1. Lesen Sie alle Montage- und Bedienungsanleitungen vor der Inbetriebnahme sorgfältig durch und stellen Sie sicher, dass Sie verstanden haben.
2. Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann zu schweren Verletzungen führen.

ALLGEMEINE SICHERHEITSHINWEISE

Bitte lesen Sie vor der ersten Inbetriebnahme der Produkte die gesamte Bedienungsanleitung durch, sie enthält wichtige Hinweise zur richtigen Bedienung.

Bei Schäden, die durch Nichtbeachten der Bedienungsanleitung entstehen, erlischt die Garantie/Gewährleistung. Eine Haftung für sämtliche Folgeschäden ist ausgeschlossen!

Für Sach- und Personenschäden, die durch unsachgemäßen Gebrauch oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In diesen Fällen erlischt die Garantie/Gewährleistung.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen, Verändern oder Demontieren der Produkte nicht zulässig.

Das Produkt ist kein Spielzeug und muss außerhalb der Reichweite von Kindern aufbewahrt werden.

Deshalb ist in Anwesenheit von Kindern besondere Vorsicht geboten.

Das Produkt darf nicht feucht oder nass werden, es ist nur für den Gebrauch in trockenen Innenräumen vorgesehen (nicht in Badezimmern oder ähnlich feuchten Bereichen). Es besteht die Gefahr eines tödlichen Stromschlags.

Setzen Sie das Produkt und sein Zubehör weder Feuchtigkeit noch ex

hohen bzw. niedrigen Temperaturen aus.

Lassen Sie Verpackungsmaterialien nicht unbeaufsichtigt. Sie können für Kinder zu gefährlichem Spielzeug werden.

Durch Stürze, Sturz, Druck- oder Zugkräfte kann die Funktion des Produktes zerstört oder zumindest eingeschränkt werden.

Platzieren Sie das Gerät niemals in der Nähe von brennbaren oder leicht entzündlichen Materialien.

Achten Sie immer darauf, dass sich der Drehteller, auf dem das Objekt platziert wird, in der Mitte des Gehäuses befindet!

Diese Maschine verwendet Kunststofffolie oder Kunststoff-Aluminiumfolie als Materialien zum Vakuumverpacken von pastösen Lebensmitteln, Obst, Soßengemüse, Chemikalien, Arzneimitteln, elektronischen Bauteilen, Präzisionsinstrumenten, seltenen Metallen und anderen Artikeln. Unter Vakuum verpackte Produkte oxidieren oder schimmeln nicht so leicht. Besonders geeignet für Branchen wie Tee, Lebensmittel und Medizin.

Wenn Sie annehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, müssen Sie das Gerät sofort stromlos schalten und gegen unbeabsichtigten Betrieb sichern.

Es kann davon ausgegangen werden, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das Gerät sichtbare Schäden aufweist,
• das Gerät nicht mehr funktioniert,
• nach längerer Lagerung unter ungünstigen Bedingungen,
• nach starker Beanspruchung während des Transports.

BEWAHREN SIE DIESE ANLEITUNG AUF

MODELL UND PARAMETER

Modell	DZ-260A-V1	DZ-260A-V2	DZ-260A-V 3	DZ-260S-V1	DZ-260S-V2	DZ-260S-V3
Dichtungslänge	260 mm	260 mm	260 mm	260 mm	260 mm	260 mm
Kammerab messungen	330×270×50mm			330×270×50mm
Vakuumpumpentyp	Ölpumpe	Ölpumpe	Ölpumpe	Ölpumpe	Ölpumpe	Ölpumpe
Saugvermögen der Vakuumpumpe	6,5m3/h	6,5m3/h	6,5m3/h	4,2m3/h	4,2m3/h	4,2m3/h
Stromspannung	Wechselstrom120 V,60 Hz	Wechselstrom230 V,50 Hz	Wechselstrom230 V,50 Hz	Wechselstrom120 V,60 Hz	Wechselstrom230 V,50 Hz	Wechselstrom230 V,50 Hz
Max. Leistung	950Watt	950Watt	950Watt	950Watt	950Watt	950 Watt
Leistung der Vakuumpumpe	180 W	180 W	180 W	120 W	120 W	120 W

Maschinen material

201 Edelstahl

201 Edelstahl

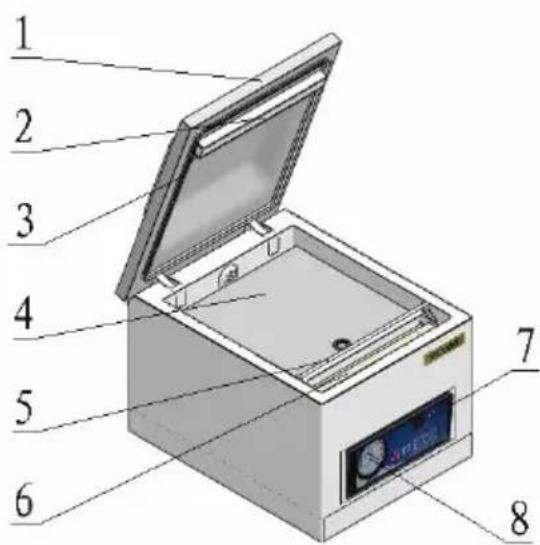

STRUKTURDIAGRAMM

1	Vakuum-Abdeckung	10	Netzstecker
2	Silikonstreifen	11	Leiterplatte
3	Vakuumierleiste	12	Magnetventil der Vakuumpumpe
4	Grundplatte	13	Heiztransformator
5	Beutelpressstange	14	Schraubenloch für hintere Abdeckung
6	Abdichtungsheizband	15	Vakuumpumpe
7	Indikator	16	Öleinspritzanschluss
8	Vakuummeter	17	Ölstand-Beobachtungsfenster
9	Netzschalter	18	Ölablassschraube

ERSATZTEILLISTE

Model Parts	DZ-260 A-V1	DZ-260 A-V2	DZ-260 A-V 3	DZ-260 S-V1	DZ-260 S-V2	DZ-260 S-V3
Heizdraht	× 1	× 1	× 1	× 1	× 1	× 1
Teflontuch	× 1	× 1	× 1	× 1	× 1	× 1
Füllplatte	× 1	× 1	× 1	× 1	× 1	× 1
Vakuumpumpenöl	× 1	× 1	× 1	× 1	× 1	× 1
Inbusschlüssel	× 1	× 1	× 1	× 1	× 1	× 1
Vakuumbeute I	× 30	× 30	× 30	× 30	× 30	× 30
Kammerdicht streifen	×1	×1	×1	×1	×1	×1
Netzkabel	×1	×1	×1	×1	×1	×1
Sicherung	×2	×2	×2	×2	×2	×2
Bedienungsanleitung	×1	×1	×1	×1	×1	×1

BETRIEBSANLEITUNG

3.

①: Lösen Sie die Schraube der hinteren Abdeckung und heben Sie die Abdeckung an. ②: Nehmen Sie den Ölnebelfilter heraus. ③: Vakuumpumpenöl hinzufügen; ④: Ölstand zwischen 1/2–3/4 der Sichtöffnung (nicht nachfüllen); ⑤: Nachdem Sie das Öl eingefüllt haben, schrauben Sie den Ölnebelfilter fest und schließen Sie die hintere Abdeckung.

Es ist strengstens verboten, die Vakuumpumpe ohne Öl zu starten.

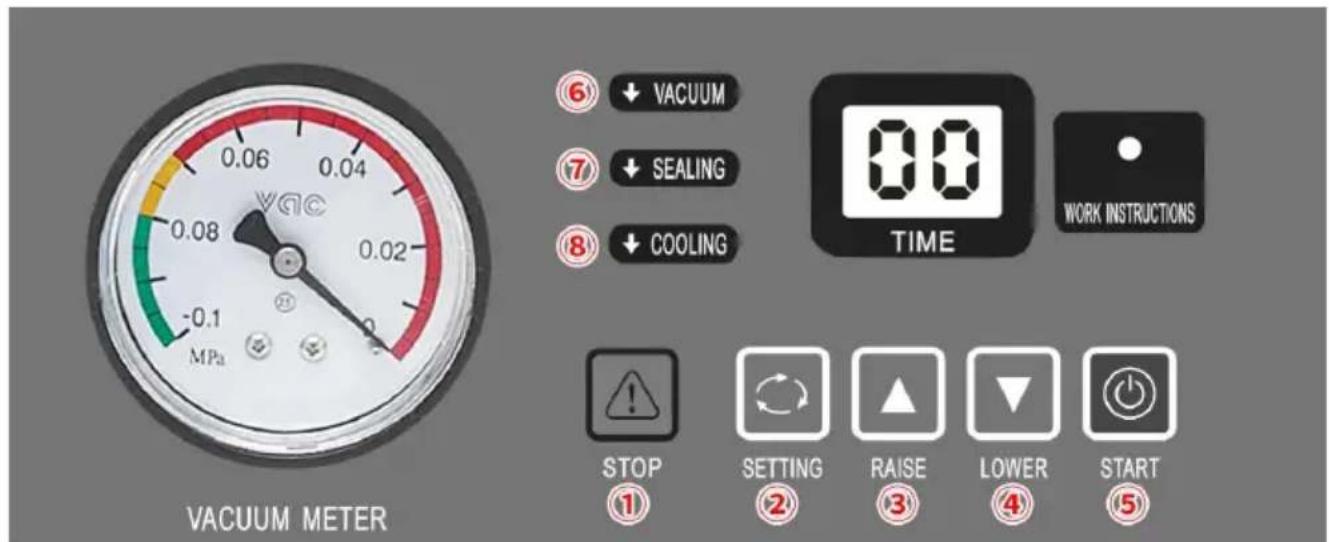

2. ANWEISUNGEN ZUR VERWENDUNG DES PANELS

Schritt 1: Das passende Netzteil anschließen

Schritt 2: Netzschalter einschalten

Schritt 3: ⑥ VAKUUM: Klicken Sie auf dem Bedienfeld auf die Schaltfläche ② EINSTELLUNG und wählen Sie die Zieleinstellung aus. Klicken Sie auf Schaltfläche ③ ERHÖHEN oder ④ VERRINGERN, um die ideale Vakuumzeit einzustellen. Die Vakuumzeit ist im Allgemeinen auf 30 - 40 Sekunden eingestellt.

Schritt 4: ⑦ VERSIEGELN: Klicken Sie zweimal auf die Schaltfläche ② EINSTELLUNG. Die Versiegelungszeit wird im Allgemeinen auf 1,5 - 2 Sekunden eingestellt. Die Versiegelungszeit wird entsprechend der Dicke

des Vakuumbeutels eingestellt. Es ist strengstens verboten, die Versiegelungszeit zu lang einzustellen oder den Versiegelungsheizstreifen durchzubrennen.

Schritt 5: ⑧ ABKÜHLEN: Nach dem Einstellen der Siegelzeit klicken Sie die SETTING-Taste erneut, um die Abkühlzeit einzustellen, normalerweise 3–5 Sekunden. Nachdem Sie die Abkühlzeit eingestellt haben, klicken Sie auf die SETTING-Taste. Auf dem Bedienfeld wird der Buchstabe angezeigt, was das Ende des Einstellvorgangs anzeigt.

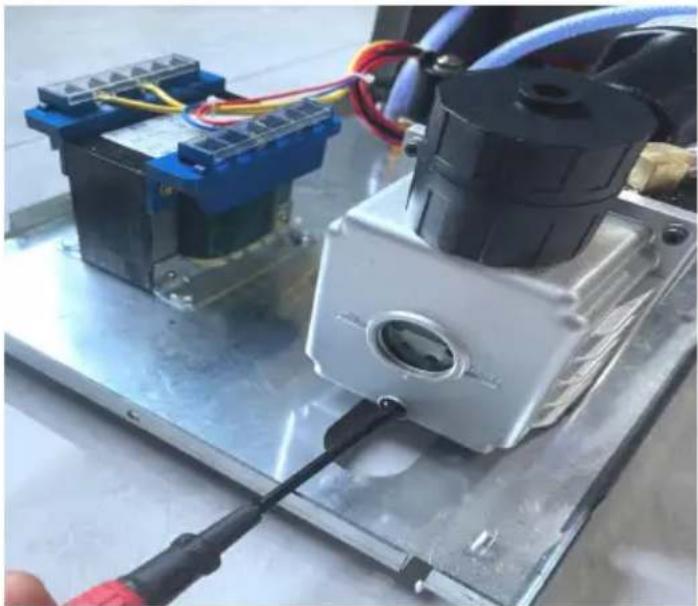

1. Wenn die Maschine einen Ölwechsel benötigt oder für längere Zeit verwendet wird, lösen Sie die Schraube unter dem Ölfenster und lassen Sie das Vakuumpumpenöl ab. Wir empfehlen, das Vakuumpumpenöl zu wechseln, nachdem die Maschine 800 Stunden ununterbrochen in Betrieb war.

1. Nach dem Gebrauch sollte die Oberfläche der Maschine gereinigt und Rückstände im Inneren der Maschine entfernt werden.
2. Bewahren Sie es an einem sauberen, trockenen und sicheren Ort außerhalb der Reichweite von Kindern auf.
3. Alle Wartungs-, Service- und Reparaturarbeiten, die nicht im Handbuch beschrieben sind, sollten nur von qualifizierten Servicetechnikern durchgeführt werden.

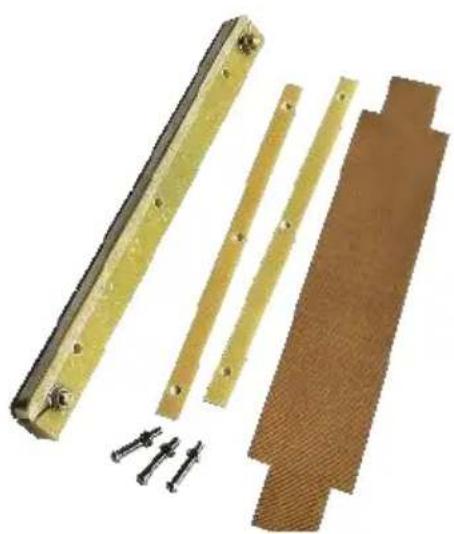

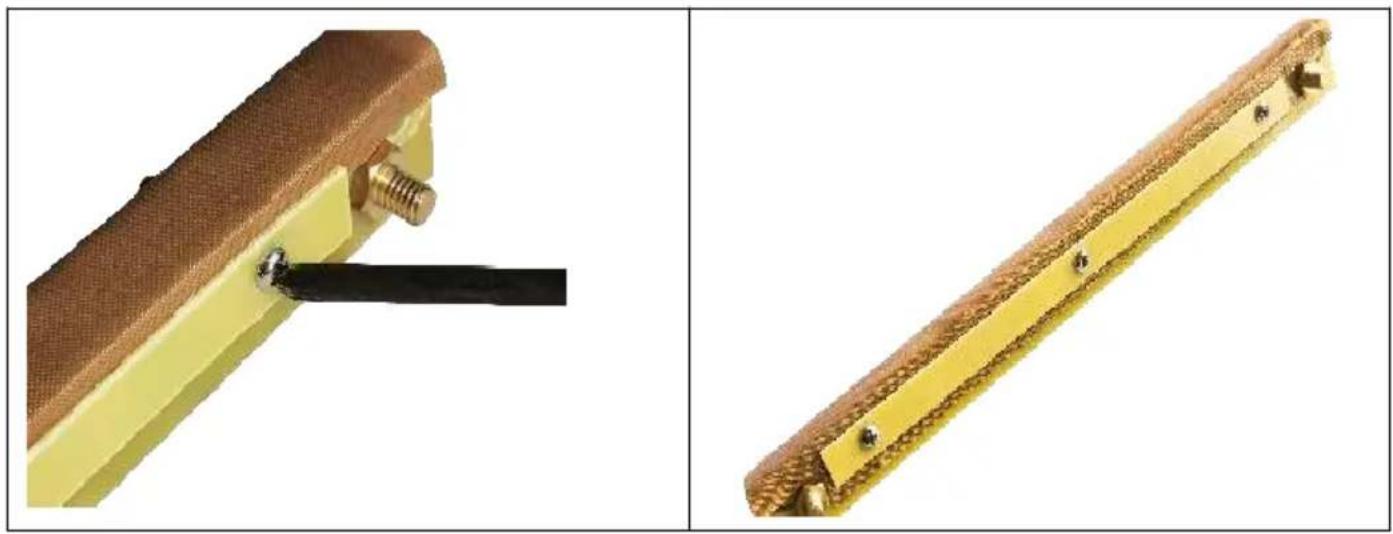

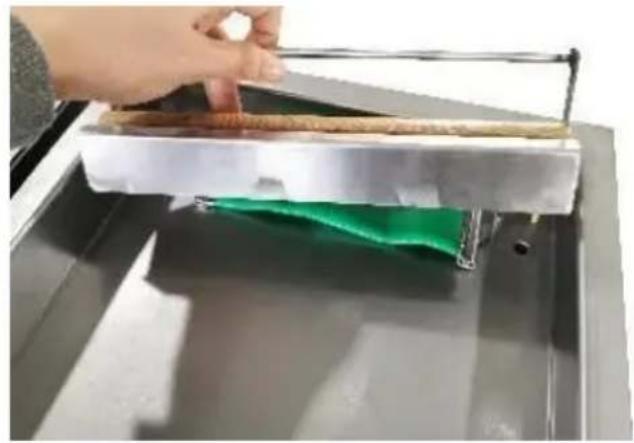

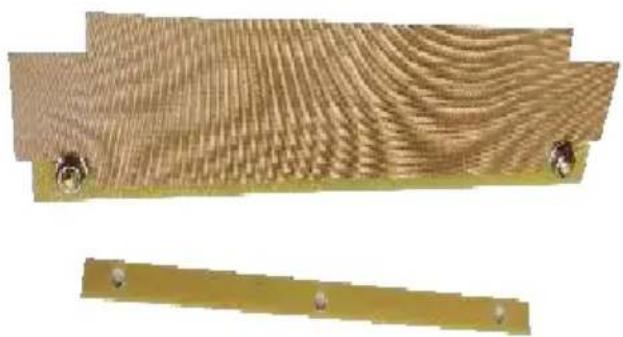

Ersetzen Sie das Hochtemperaturtuch (Teflontuch).

1. Entfernen Sie die Schrauben an beiden Seiten des Fachs und heben Sie dann das gesamte Gebläse an.

1. Entfernen Sie die oberen Schrauben.

1. Entfernen Sie das alte Hochtemperaturtuch.

1. Verwenden Sie ein neues, hitzebeständiges Tuch.

1. Bringen Sie die Originalschrauben wieder an.
2. Schließen Sie die Installation ab.

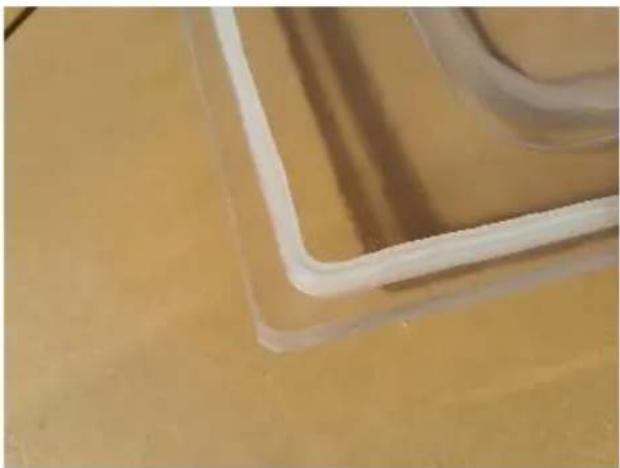

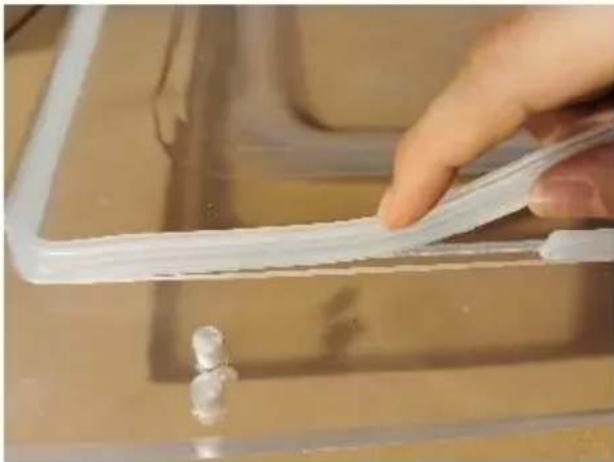

Ersetzen Sie die Kammerdichtstreifen.

1. Entfernen Sie den Kammerdichtungsstreifen.

1. Ersetzen Sie die Kammerdichtleiste durch eine neue.

1. Schließen Sie die Installation ab.

Wenn die Sicherung beschädigt ist, ersetzen Sie sie wie gezeigt.

1. Suchen Sie die Steckdose auf Rückseite	2. Schlitz herausnehmen
3. Die Sicherung befindet sich in Nut des Kartensteckplatzes	12. Eine Sicherung rausnehmen

Problem	Mögliche Ursache	Lösung
Die Maschine funktioniert nicht und das Bedienfeld zeigt nichts an.	1.Kein Anschluss der Stromversorgung.2.Der Kontakt des Netzschalters verliert.	1. Prüfen Sie, ob Stecker und Buchse ordnungsgemäß verbunden sind.2. Überprüfen Sie, ob die Verkabelung des Stromeingangsteils im Inneren der Maschine lose oder getrennt ist.
Der Kontrolle Bedienfeld Start, aber die Maschir funktioniert nicht.	Der Parameter wird gesetzt.	Schließen Sie die Parametereinstellung ab.
Der besteVakuumzustand kann nicht erreicht werden .Das Vakuumieren Die Geschwindigkeit ist langsam.	1. Kurze Vakuumierzeit2. In der Vakuumpump ist nicht genügend Öl vorhanden oder das Öl ist nicht sauber.3. Luftleckage und Verschleiß des Dichtungsrings.	1. Verlängern Sie die Vakuumzeit.2. Ölstand prüfen, Öl nachfüllen oder wechseln (auf Ölsorte (Vakuumöl 46#, 68#) und Ölmenge achten).3.Ersetzen Sie den Dichtungsring.
Dichtungsfehler oder schlechte Abdichtung.	1.Die Beutel liegen nic richtig auf den Heizplatten.2. Zu lange/zu kurze Versiegelungszeit.3. Unangemessene Heiztemperatur.4. Silikonstreifen beschädigt oder verunreinigt.5. Beschädigung des elektrischen Heizdrahtes .	1. Legen Sie die Beut der Reihe nach auf de Teller.2. Verkürzen/verlängern Sie die Versiegelungszeit.3. Wählen Sie die richtige Temperatur.4. Reinigen oder ersetzen Sie das Siliko Gummi.5. Elektrisches Heizkabel wechseln.

CORRECT DISPOSAL

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt.

Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support
