BEDIENUNGSANLEITUNG DZ-260A-V2 Vevor

Technischer Support und E-Garantie-Zertifikat

VAKUUMVERPACKUNGSMASCHINE BEDIENUNGSANLEITUNG

1. Lesen Sie alle MONTAGE- UND BEDIENUNGSANLEITUNGEN vor der Inbetriebnahme sorgfältig durch und stellen Sie sicher, dass Sie verstanden haben.

2. Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann zu schweren Verletzungen führen.

GENERAL SAFETY RULES

Bitte lesen Sie vor der ersten Inbetriebnahme der Produkte die gesam Bedienungsanleitung durch, sie enthält wichtige Hinweise zur richtigen Bedienung.

Bei Schäden, die durch Nichtbeachten der Bedienungsanleitung entstehel erlischt die Garantie/Gewährleistung. Eine Haftung für sämtliche Folgeschäden ist ausgeschlossen!

Für Sach- und Personenschäden, die durch unsachgemäßen Gebrauch oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In diesen Fällen erlischt die Garantie/Gewährleistung.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen, Verändern oder Demontieren der Produkte nicht zulässig.

Das Produkt ist kein Spielzeug und muss außerhalb der Reichweite vor Kindern aufbewahrt werden.

Deshalb ist in Anwesenheit von Kindern besondere Vorsicht geboten.

Das Produkt darf nicht feucht oder nass werden, es ist nur für den Gebrauch in trockenen Innenräumen vorgesehen (nicht in Badezimmern oder ähnlich feuchten Bereichen). Es besteht die Gefahr eines tödliche Stromschlags.

Setzen Sie das Produkt und sein Zubehör weder Feuchtigkeit noch ex

hohen bzw. niedrigen Temperaturen aus.

Lassen Sie Verpackungsmaterialien nicht unbeaufsichtigt. Sie können für Kinder zu gefährlichem Spielzeug werden.

Durch Stürze, Sturz, Druck- oder Zugkräfte kann die Funktion des Produktes zerstört oder zumindest eingeschränkt werden.

Platzieren Sie das Gerät niemals in der Nähe von brennbaren oder le entzündlichen Materialien.

Achten Sie immer darauf, dass sich der Drehteller, auf dem das Objek platziert wird, in der Mitte des Gehäuses befindet!

Diese Maschine verwendet Kunststofffolie oder Kunststoff-Aluminiumfolie als Materialien zum Vakuumverpacken von pastösen Lebensmitteln, Obs Soßengemüse, Chemikalien, Arzneimitteln, elektronischen Bauteilen, Präzisionsinstrumenten, seltenen Metallen und anderen Artikeln. Unter Vakuum verpackte Produkte oxidieren oder schimmeln nicht so leicht. Besonders geeignet für Branchen wie Tee, Lebensmittel und Medizin.

Wenn Sie annehmen, dass ein gefahrloser Betrieb nicht mehr möglich müssen Sie das Gerät sofort stromlos schalten und gegen unbeabsichtigten Betrieb sichern.

Es kann davon ausgegangen werden, dass ein gefahrloser Betrieb nicl mehr möglich ist, wenn:

• das Gerät sichtbare Schäden aufweist,
• das Gerät nicht mehr funktioniert,
• nach längerer Lagerung unter ungünstigen Bedingungen,
• nach starker Beanspruchung während des Transports.

BEWAHREN SIE DIESE ANLEITUNG AUF

MODEL AND PARAMETERS

Modell	DZ-260A-V1	DZ-260A-V2	DZ-260A-V 3	DZ-260S-V1	DZ-260S-V2	DZ-260S-V3
Dichtungslänge	260 mm	260 mm	260 mm	260 mm	260 mm	260 mm
Kammerab messungen	330×270×50mm			330×270×50mm
Vakuumpumpentyp	Ölpumpe	Ölpumpe	Ölpumpe	Ölpumpe	Ölpumpe	Ölpumpe
Saugvermögen der Vakuumpumpe	6,5m3/h	6,5m3/h	6,5m3/h	4,2m3/h	4,2m3/h	4,2m3/h
Stromspannung	Wechselstrom120 V,60 Hz	Wechselstrom230 V,50 Hz	Wechselstrom230 V,50 Hz	Wechselstrom120 V,60 Hz	Wechselstrom230 V,50 Hz	Wechselstrom230 V,50 Hz
Max. Leistung	950Watt	950Watt	950Watt	950Watt	950Watt	950 Watt
Leistung der Vakuumpumpe	180 W	180 W	180 W	120 W	120 W	120 W

Maschinen material

201 Edelstahl

201 Edelstahl

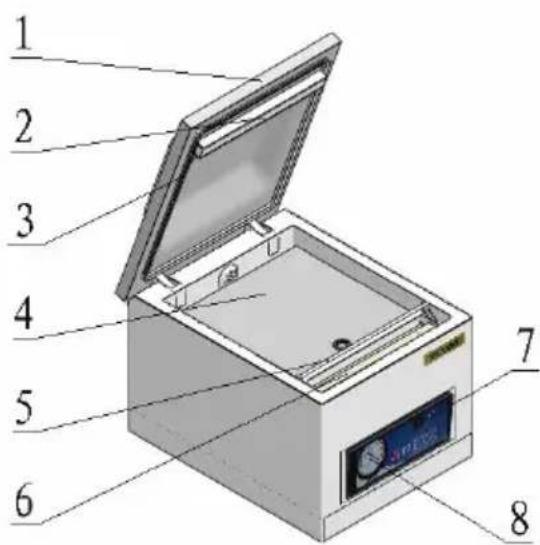

STRUCTURE DIAGRAM

1	Vakuum-Abdeckung	10	Netzstecker
2	Silikonstreifen	11	Leiterplatte
3	Vakuumierleiste	12	Magnetventil der Vakuumpumpe
4	Grundplatte	13	Heiztransformator
5	Beutelpressstange	14	Schraubenloch für hintere Abdeckung
6	Abdichtungsheizband	15	Vakuumpumpe
7	Indikator	16	Öleinspritzanschluss
8	Vakuummeter	17	Ölstand-Beobachtungsfenster
9	Netzschalter	18	Ölablassschraube

PARTS LIST

Model Parts	DZ-260 A-V1	DZ-260 A-V2	DZ-260 A-V 3	DZ-260 S-V1	DZ-260 S-V2	DZ-260 S-V3
Heizdraht	× 1	× 1	× 1	× 1	× 1	× 1
Teflontuch	× 1	× 1	× 1	× 1	× 1	× 1
Füllplatte	× 1	× 1	× 1	× 1	× 1	× 1
Vakuumpumpenöl	× 1	× 1	× 1	× 1	× 1	× 1
Inbusschlüssel	× 1	× 1	× 1	× 1	× 1	× 1
Vakuumbeute I	× 30	× 30	× 30	× 30	× 30	× 30
Kammerdicht streifen	×1	×1	×1	×1	×1	×1
Netzkabel	×1	×1	×1	×1	×1	×1
Sicherung	×2	×2	×2	×2	×2	×2
Bedienungsa nleitung	×1	×1	×1	×1	×1	×1

OPERATING INSTRUCTIONS

3.

①: Lösen Sie die Schraube der hinteren Abdeckung und heben Sie die Abdeckung an.
②: Nehmen Sie den Ölnebelfilter heraus.
③: Vakuumpumpenöl hinzufügen;
④: Ölstand zwischen 1/2–3/4 der Sichtöffnung (nicht nachfüllen);
⑤: Nachdem Sie das Öl eingefüllt haben, schrauben Sie den Ölnebelfilt fest und schließen Sie die hintere Abdeckung.

Es ist strengstens verboten, die Vakuumpumpe ohne Öl zu starten.

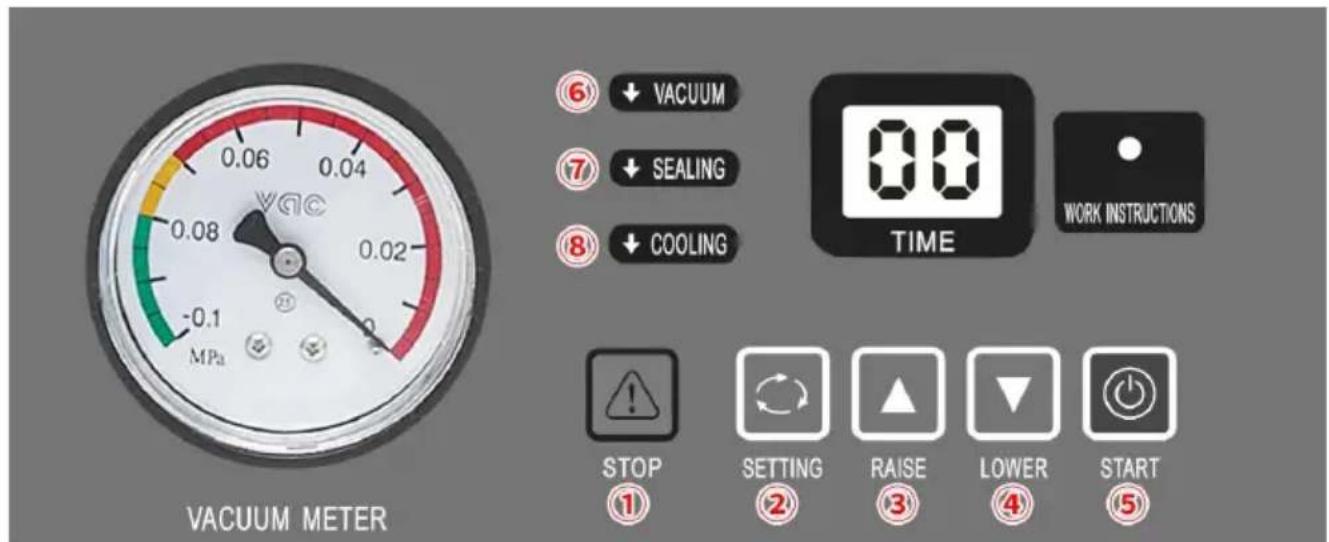

2. ANWEISUNGEN ZUR VERWENDUNG DES PANELS

Schritt 1: Das passende Netzteil anschließen

Schritt 2: OffeNETZSCHALTER

Schritt 3: ⑥ VAKUUM: Klicken Sie auf dem Bedienfeld auf die Schaltfläche ② EINSTELLUNG und wählen Sie die Zieleinstellung aus. Klicken Sie auf Schaltfläche ③ ERHÖHEN oder ④ VERRINGERN, um die ideale Vaku einzustellen. Die Vakuumzeit ist im Allgemeinen auf 30 - 40 Sekunden eingestellt.

Schritt 4: ⑦VERSIEGELN: Klicken Sie zweimal auf die Schaltfläche ②EINSTELLUNG. Die Versiegelungszeit wird im Allgemeinen auf 1,5 - 2 Sekunden eingestellt. Die Versiegelungszeit wird entsprechend der Dicke

Vakuumbeutels eingestellt. Es ist strengstens verboten, die Versiegelungsz lang einzustellen oder den Versiegelungsheizstreifen durchzubrennen.

Schritt 5: ⑧ ABKÜHLEN: Nach dem Einstellen der Siegelzeit klicken SI DRÜCKEN SIE die SETTING- Taste erneut, um die Abkühlzeit einzustell normalerweise 3–5 Sekunden. Nachdem Sie die Abkühlzeit eingestellt hat klicken Sie auf die SETTING- Taste. Auf dem Bedienfeld wird der Buch angezeigt, was das Ende des Einstellvorgangs anzeigt.

VACUUM METER 0.06 0.04 0.08 -0.1 MPa ⑥ ↓ VACUUM ⑦ ↓ SEALING ⑧ ↓ COOLING TIME WORK INSTRUCTIONS STOP ① SETTING ② RAISE ③ LOWER ④ START

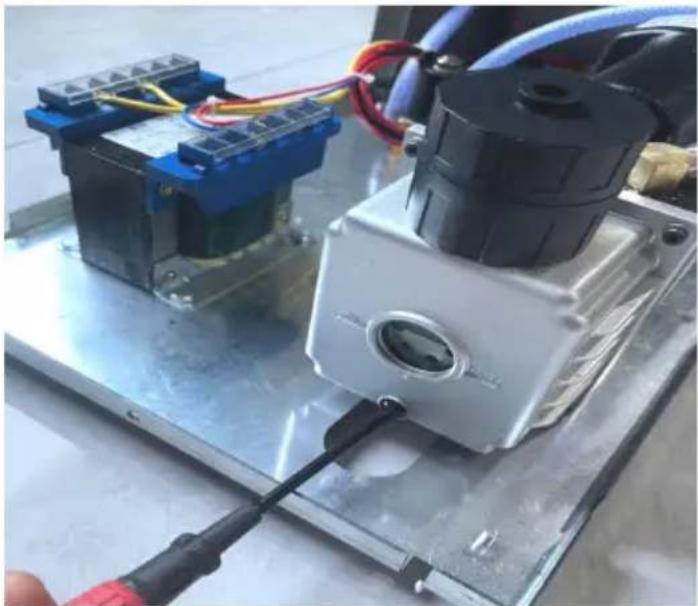

1. Wenn die Maschine einen Ölwechsel benötigt oder für längere Zeit verwendet wird, lösen Sie die Schraube unter dem Ölfenster und lassen Vakuumpumpenöl ab. Wir empfehlen, das Vakuumpumpenöl zu wechseln, nachdem die Maschine 800 Stunden ununterbrochen in Betrieb war.

1. Nach dem Gebrauch sollte die Oberfläche der Maschine gereinigt u Rückstände im Inneren der Maschine entfernt werden.
2. Bewahren Sie es an einem sauberen, trockenen und sicheren Ort außerhalb der Reichweite von Kindern auf.
3. Alle Wartungs-, Service- und Reparaturarbeiten, die nicht im Handbuch beschrieben sind, sollten nur von qualifizierten Servicetechnikern durchgeführt werden.

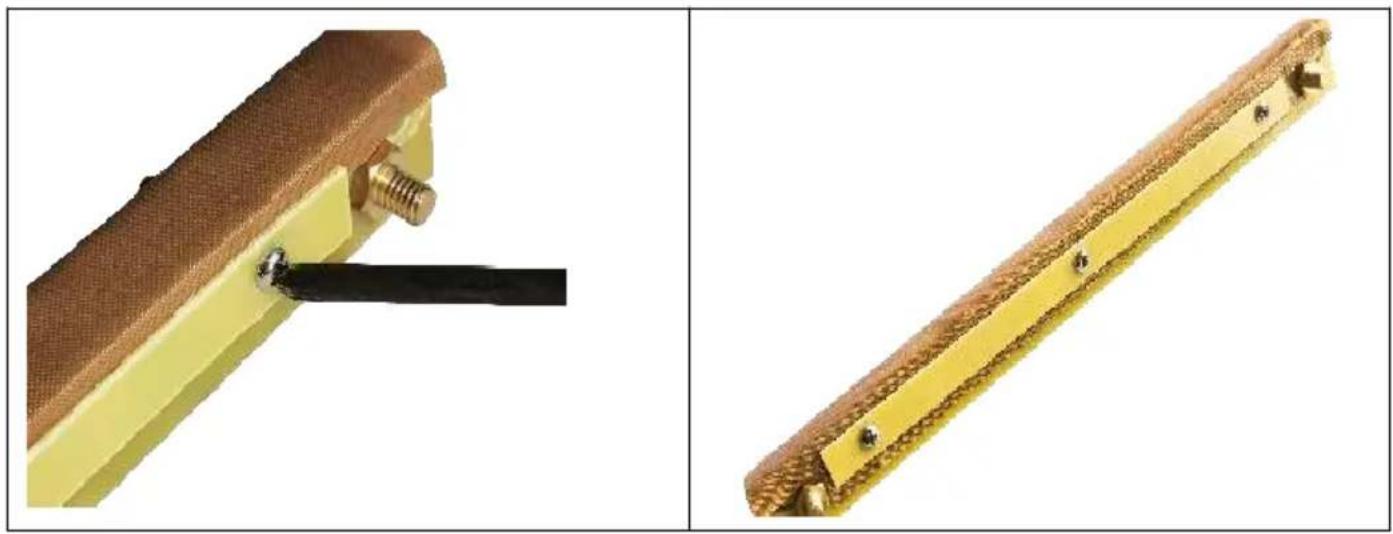

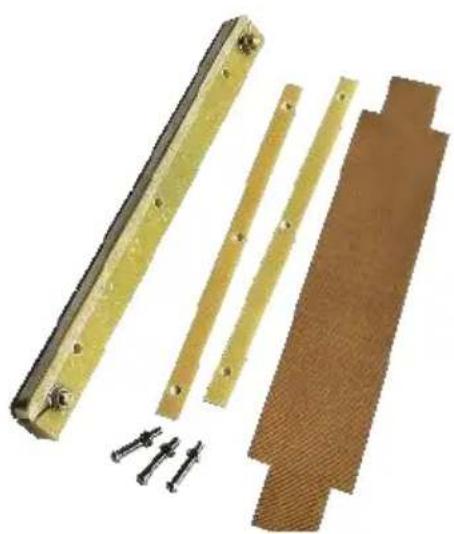

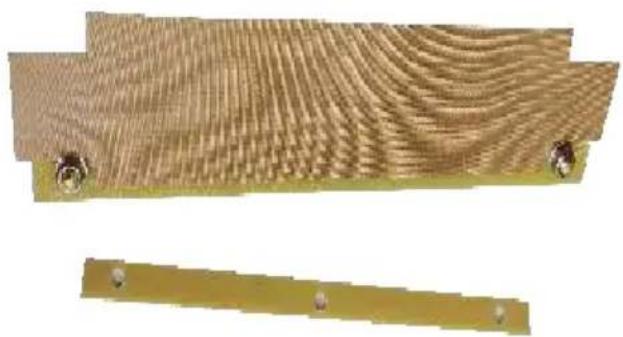

Ersetzen Sie die Hochtemperaturtuch (Teflontuch)

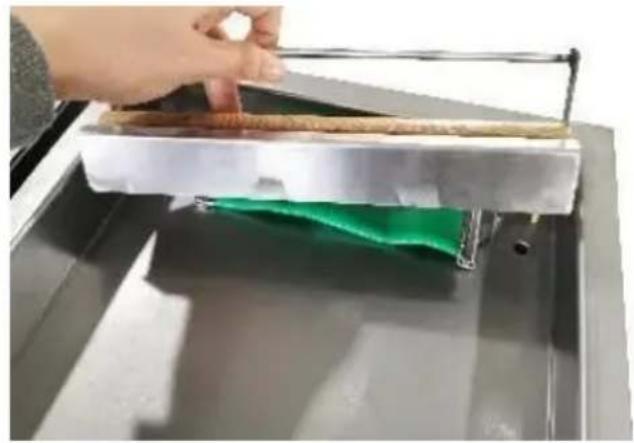

1. Entfernen Sie die Schrauben beiden Seiten des Fachs und heben Sie dann das gesamte Fan.

1. Die oberen Schrauben entfernen .

1. Sie die alte Hochtemperaturtuch .

1. Neues, hitzebeständiges Tuch verwenden.

1. Die Originalschrauben wieder anbringen

2. Abschließen der Installation .

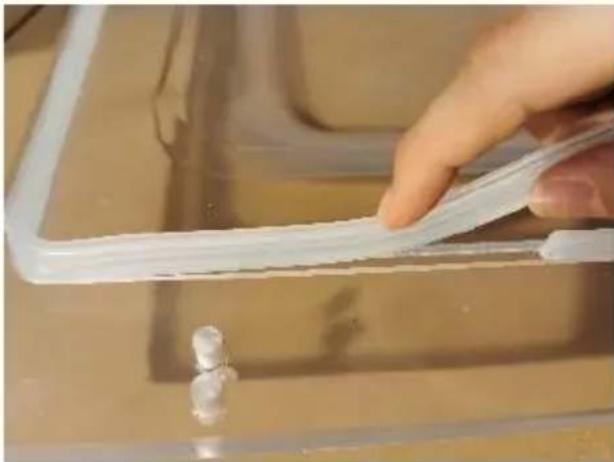

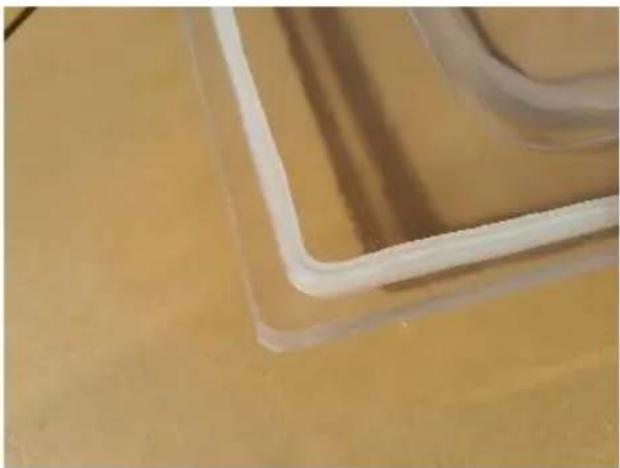

Ersetzen Sie die Kammerdichtstreifen

1. Entfernen Sie den Kammerdichtungsstreifen .

1. Ersetzen Sie die Kammerdichtleiste durch eine neu

1. Abschluss der Installation

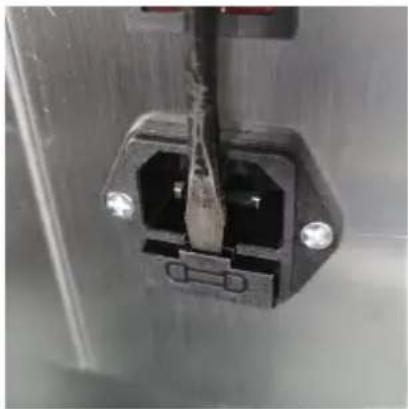

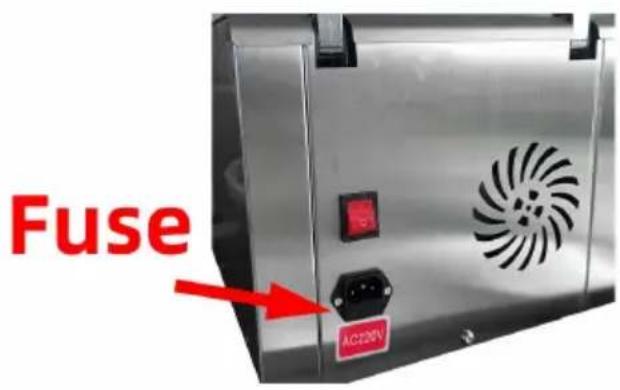

Wenn die Sicherung beschädigt ist, ersetzen Sie sie wie gezeigt

1. Suchen Sie die Steckdose auf Rückseite	2. Schlitz herausnehmen
3. Die Sicherung befindet sich in Nut des Kartensteckplatzes	12. Eine Sicherung rausnehmen

Problem	Mögliche Ursache	Lösung
Die Maschine funktioniert nicht und das Bedienfeld zeigt nichts an.	1.Kein Anschluss der Stromversorgung.2.Der Kontakt des Netzschalters verliert.	1. Prüfen Sie, ob Stecker und Buchse ordnungsgemäß verbunden sind.2. Überprüfen Sie, ob die Verkabelung des Stromeingangsteils im Inneren der Maschine lose oder getrennt ist.
Der Kontrolle Bedienfeld Start, aber die Maschir funktioniert nicht.	Der Parameter wird gesetzt.	Schließen Sie die Parametereinstellung ab.
Der besteVakuumzustand kann nicht erreicht werden .Das Vakuumieren Die Geschwindigkeit ist langsam.	1. Kurze Vakuumierzeit2. In der Vakuumpump ist nicht genügend Öl vorhanden oder das Öl ist nicht sauber.3. Luftleckage und Verschleiß des Dichtungsrings.	1. Verlängern Sie die Vakuumzeit.2. Ölstand prüfen, Öl nachfüllen oder wechseln (auf Ölsorte (Vakuumöl 46#, 68#) und Ölmenge achten).3.Ersetzen Sie den Dichtungsring.
Dichtungsfehler oder schlechte Abdichtung.	1.Die Beutel liegen nic richtig auf den Heizplatten.2. Zu lange/zu kurze Versiegelungszeit.3. Unangemessene Heiztemperatur.4. Silikonstreifen beschädigt oder verunreinigt.5. Beschädigung des elektrischen Heizdrahtes .	1. Legen Sie die Beut der Reihe nach auf de Teller.2. Verkürzen/verlängern Sie die Versiegelungszeit.3. Wählen Sie die richtige Temperatur.4. Reinigen oder ersetzen Sie das Siliko Gummi.5. Elektrisches Heizkabel wechseln.
