DZ-260A-V2 - Macchine per confezionamento sottovuoto Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina per imballaggio sottovuoto
Marca	Vevor
Modello	DZ-260A-V2
Dimensioni della camera	330 × 270 × 50 mm
Lunghezza di saldatura	260 mm
Tipo di pompa per vuoto	Pompa ad olio
Velocità di pompaggio	6,5 m³/h
Tensione di alimentazione	230 V ~ 50 Hz
Potenza massima	950 W
Potenza della pompa per vuoto	180 W
Materiale della macchina	Acciaio inossidabile 201
Funzioni principali	Sottovuoto, saldatura, raffreddamento
Olio per pompa per vuoto incluso	Sì (olio per vuoto 46# o 68#)
Accessori forniti	Filo riscaldante, tessuto teflon, guarnizione della camera, sacchetti sottovuoto (×30), chiave Allen, fusibili
Manutenzione e pulizia	Pulire la superficie dopo l'uso; svuotare e sostituire l'olio ogni 800 ore di funzionamento
Sicurezza	Utilizzare solo in ambienti interni asciutti; non esporre all'umidità; scollegare in caso di danni
Pezzi di ricambio e riparabilità	Filo riscaldante, tessuto teflon, guarnizione della camera, fusibile sostituibili dall'utente; altre riparazioni da tecnico qualificato
Smaltimento	Conforme alla direttiva RAEE (2012/19/CE) – non smaltire con i rifiuti domestici
Garanzia	Assistenza tecnica e garanzia elettronica su www.vevor.com/support

Domande frequenti - DZ-260A-V2 Vevor

Come aggiungere olio nella pompa per vuoto?

Svitare la vite del coperchio posteriore, rimuovere il filtro nebbia olio, aggiungere olio per pompa per vuoto fino a quando il livello si trova tra 1/2 e 3/4 del foro di osservazione. Non riempire eccessivamente. Riavvitare il filtro e il coperchio. È severamente vietato avviare la pompa senza olio.

Che tipo di olio utilizzare e quando cambiarlo?

Utilizzare olio per vuoto tipo 46# o 68#. Si consiglia di sostituire l'olio dopo 800 ore di funzionamento continuo. Per scaricare, allentare la vite sotto il vetro dell'olio.

Come regolare il tempo di sottovuoto?

Premere il pulsante SETTING del pannello di controllo, selezionare VACUUM, quindi utilizzare i pulsanti RAISE o LOWER per regolare il tempo. L'impostazione ideale è di 30-40 secondi.

Come regolare il tempo di saldatura?

Premere due volte il pulsante SETTING per accedere all'impostazione SEALING. Il tempo di saldatura è generalmente impostato tra 1,5 e 2 secondi, in base allo spessore del sacchetto. Non impostare un tempo troppo lungo per evitare di danneggiare la fascia riscaldante.

Cosa fare se la macchina non si avvia e il pannello è spento?

Verificare la connessione della presa di alimentazione e l'interruttore di alimentazione. Esaminare se il cablaggio di ingresso all'interno della macchina è allentato o scollegato.

Il sottovuoto è lento o non raggiunge il miglior stato, perché?

Possibili cause: tempo di vuoto troppo breve, livello olio insufficiente o olio sporco, perdita d'aria dovuta all'usura della guarnizione. Soluzioni: prolungare il tempo, controllare e cambiare l'olio, sostituire la guarnizione.

Come sostituire il tessuto ad alta temperatura (tessuto teflon)?

Rimuovere le viti su entrambi i lati del piatto, sollevare il piatto, rimuovere il vecchio tessuto, applicare un nuovo tessuto fissandolo con le viti originali.

Come sostituire la fascia di tenuta della camera?

Rimuovere la vecchia fascia di tenuta della camera e sostituirla con una nuova. Assicurarsi che sia posizionata correttamente.

Dove si trova il fusibile e come sostituirlo?

Il fusibile si trova nella fessura della presa di alimentazione sul retro della macchina. Aprire la fessura, rimuovere il fusibile danneggiato e sostituirlo con uno dello stesso tipo.

Cosa fare in caso di difetto di tenuta?

Verificare il corretto posizionamento dei sacchetti sulle piastre riscaldanti, regolare il tempo di saldatura (né troppo lungo né troppo corto), scegliere una temperatura appropriata, pulire o sostituire la guarnizione in silicone e controllare il filo riscaldante.

MANUALE UTENTE DZ-260A-V2 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MACCHINA PER IL SOTTOVUOTO MANUALE D'USO

1. Leggere attentamente e comprendere tutte le ISTRUZIONI DI MONTAGGIO E FUNZIONAMENTO.
2. La mancata osservanza delle norme di sicurezza e di altre precauzioni di sicurezza di base può causare gravi lesioni personali.

REGOLE GENERALI DI SICUREZZA

Prima di utilizzare il prodotto per la prima volta, leggere attentamente le istruzioni per l'uso, che contengono informazioni importanti per il corretto funzionamento.

La garanzia decade in caso di danni derivanti dalla mancata osservanza delle istruzioni per l'uso. È esclusa ogni responsabilità per eventuali danni conseguenti!

Non ci assumiamo alcuna responsabilità per danni a cose o lesioni personali causati da un uso improprio o dalla mancata osservanza delle istruzioni di sicurezza! In tali casi la garanzia decade.

Per motivi di sicurezza e di omologazione (CE) non è ammessa la trasformazione, la modifica o lo smontaggio non autorizzati dei prodotti.

Il prodotto non è un giocattolo e deve essere tenuto fuori dalla portata dei bambini.

Occorre pertanto prestare particolare attenzione in presenza di bambini.

Il prodotto non deve inumidirsi o bagnarsi; è destinato esclusivamente all'uso in luoghi asciutti e al chiuso (non in bagni o aree umide simili). Esiste il rischio di scosse elettriche mortali.

Non esporre il prodotto o i suoi accessori a umidità o a temperature estremamente alte o basse.

Non lasciare i materiali d'imballaggio incustoditi. Potrebbero diventare un

pericoloso materiale di gioco per i bambini.

Forze di caduta, pressione o trazione potrebbero distruggere o quantomeno limitare la funzionalità del prodotto.

Non posizionare mai l'apparecchio in prossimità di materiali combustibili facilmente infiammabili.

Assicurarsi sempre che il tavolo rotante su cui è posizionato l'oggetto trovi al centro dell'alloggiamento!

Questa macchina utilizza pellicole di plastica o pellicole di alluminio di plastica come materiali per confezionare sottovuoto alimenti in pasta, fi verdure in salsa, prodotti chimici, prodotti farmaceutici, componenti elettronici, strumenti di precisione, metalli rari e altri articoli. I prodotti confezionati sottovuoto non si ossidano o ammuffiscono facilmente.

Particolarmente adatti per settori quali tè, cibo e medicina.

Se si ha motivo di supporre che non sia più possibile un funzionamento sicuro, scollegare immediatamente l'apparecchio e proteggerlo da un'attivazione involontaria.

Si può supporre che il funzionamento sicuro non sia più possibile se:

- il dispositivo presenta segni visibili di danneggiamento,

- il dispositivo non funziona più,

- dopo un periodo di conservazione prolungato in condizioni sfavorevoli

- a seguito di forti sollecitazioni durante il trasporto.

SALVA LE ISTRUZIONI

Modello	Modello DZ-260 A-V1	Modello DZ-260 A-V2	Modello DZ-260 A- V3	Modello DZ-260 S-V1	Modello DZ-260 S-V2	Modello DZ-260S -V3
Lunghezza del sigillo	260mm	260mm	260mm	260mm	260mm	260mm
Dimensioni della camera	Dimensioni: 330×270×50mm			Dimensioni: 330×270×50mm
Tipo di pompa per vuoto	Pompa dell'olio	Pompa dell'olio	Pompa dell'olio	Pompa dell'olio	Pompa dell'olio	Pompa dell'olio
Velocità di pompaggio della pompa per vuoto	6,5m3/ora	6,5m3/ora	6,5m3/ora	4,2m3/ora	4,2m3/ora	4,2m3/ora
Voltaggio	CA 120 V 60 Hz	CA 230V 50Hz	CA 230V 50Hz	CA 120 V 60 Hz	CA 230V 50Hz	CA 230V 50Hz
Potenza massima	950 Watt	950 Watt	950 Watt	950 Watt	950 Watt	950 Watt
Potenza della pompa per vuoto	180W	180W	180W	120W	120W	120W
Materiale della macchina	Acciaio inossidabile 201			Acciaio inossidabile 201

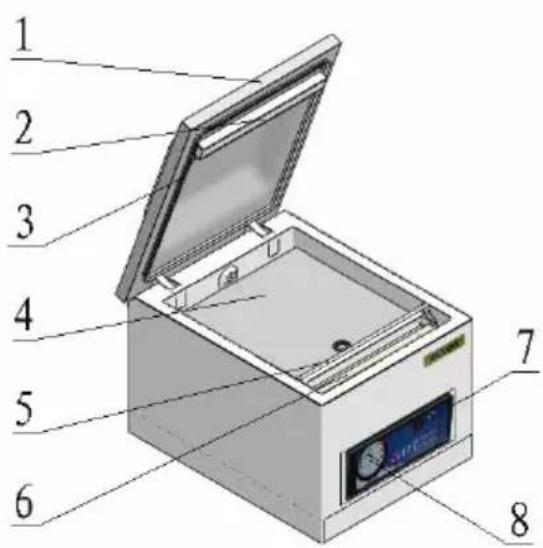

DIAGRAMMA STRUTTURALE

1	Copertura del vuoto	10	Spina di alimentazione
2	Striscia di silicone	11	Scheda di circuito
3	Barra di sigillatura sottovuoto	12	Elettrovalvola pompa vuoto
4	Piastra di base	13	Trasformatore di riscaldamento
5	Asta di pressatura per sacchi	14	Foro per vite del coperchi posteriore
6	Striscia riscaldante sigillante	15	Pompa per vuoto
7	Indicatore	16	Porta di iniezione dell'olio
8	Misuratore del vuoto	17	Finestra di osservazione di livello dell'olio
9	Interruttore di alimentazione	18	Vite di scarico dell'olio

ELENCO DELLE PARTI

Parts\Model	ModelloDZ-260A-V1	ModelloDZ-260A-V2	ModelloDZ-260A-V3	ModelloDZ-260S-V1	ModelloDZ-260S-V2	ModelloDZ-260S-V3
Filo riscaldante	× 1	× 1	× 1	× 1	× 1	× 1
Tessuto in teflon	× 1	× 1	× 1	× 1	× 1	× 1
Pannello di riempimento	× 1	× 1	× 1	× 1	× 1	× 1
Olio per pompa a vuoto	× 1	× 1	× 1	× 1	× 1	× 1
Chiave a brugola	× 1	× 1	× 1	× 1	× 1	× 1
Sacchetto per il vuoto	× 30	× 30	× 30	× 30	× 30	× 30
Striscia di tenuta della camera	× 1	× 1	× 1	× 1	× 1	× 1
Cavo di alimentazione	×1	×1	×1	×1	×1	×1
Fusibile	×2	×2	×2	×2	×2	×2
Manuale d'uso	×1	×1	×1	×1	×1	×1

ISTRUZIONI OPERATIVE

4.

①: Svitare la vite del coperchio posteriore e sollevarlo; ②: Estrarre il filtro anti-nebbia d'olio; ③: Aggiungere l'olio della pompa per vuoto; ④: Livello dell'olio tra 1/2-3/4 del foro di osservazione (non riempire); ⑤: Dopo aver aggiunto l'olio, riavvitare il filtro anti-nebbia e chiudere il coperchio posteriore.

È severamente vietato avviare la pompa per vuoto senza olio.

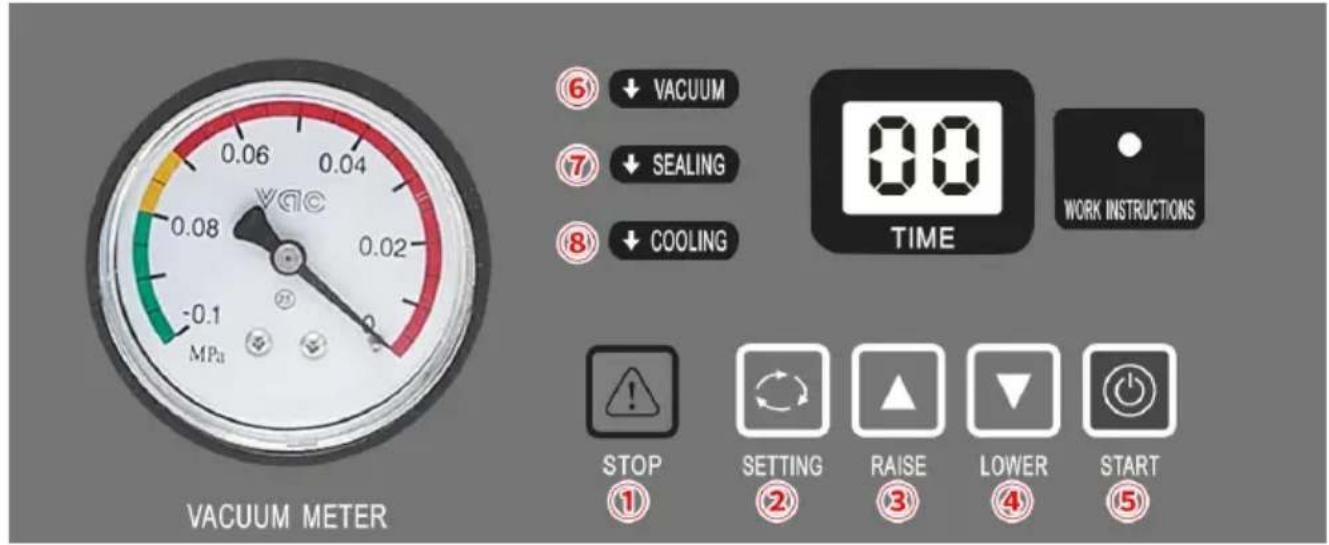

Fase 1: Collegare l'alimentatore corrispondente

Fase 2: Accendere l'interruttore di alimentazione

Fase 3: ⑥VUOTO: fare clic sul pulsante ② IMPOSTAZIONE sul pannello di controllo, selezionare l'impostazione target. Fare clic sul pulsante ③

SOLLEVAMENTO o ④ABBASSAMENTO per impostare il tempo di vuoto ideale. Il tempo di vuoto è generalmente impostato su 30-40S.

Fase 4: ⑦SIGILLATURA: fare clic due volte sul pulsante ②IMPOSTAZIONE; il tempo di sigillatura è generalmente impostato su 1,5-2S. Il tempo è impostato in base allo spessore del sacchetto sottovuoto. È severamente vietato impostare un tempo di sigillatura troppo lungo o si brucerà la striscia di sigillatura.

Fase 5: ⑧ RAFFREDDAMENTO: Dopo aver impostato il tempo di sigillatura, fare clic su ②PREMERE DI NUOVO IL PULSANTE SETTING per impostare il tempo di raffreddamento, solitamente 3-5 secondi. Dopo aver impostato il tempo di raffreddamento, fare clic sul pulsante ②SETTING e il pannello di controllo visualizzerà la lettera ED, che indica la fine del processo di impostazione.

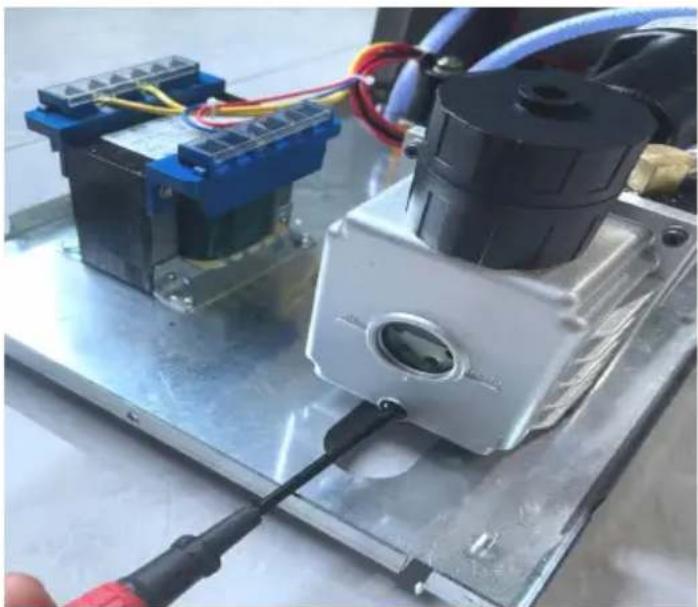

1. Quando la macchina ha bisogno di cambiare l'olio o non viene utilizzata per un lungo periodo, allentare la vite sotto la finestra dell'olio e scaricare l'olio della pompa a vuoto. Si consiglia di sostituire l'olio della pompa a vuoto dopo che la macchina ha funzionato ininterrottamente per 800 ore.

1. Dopo l'uso, la superficie della macchina deve essere pulita e i materiali residui al suo interno devono essere rimossi.
2. Durante lo stoccaggio, tenere in un luogo pulito, asciutto e sicuro lontano dalla portata dei bambini.
3. Tutti gli interventi di manutenzione, assistenza e riparazione non trattati nel manuale devono essere eseguiti esclusivamente da tecnici qualificati.

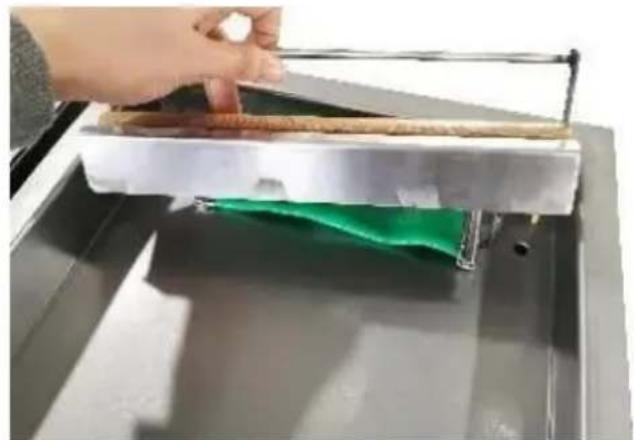

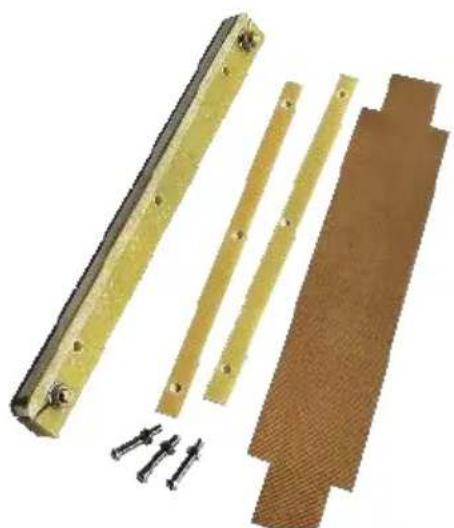

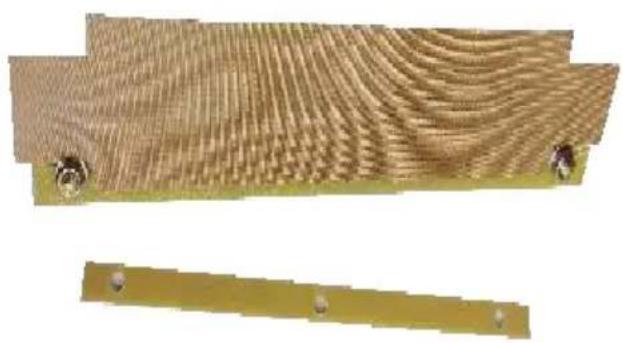

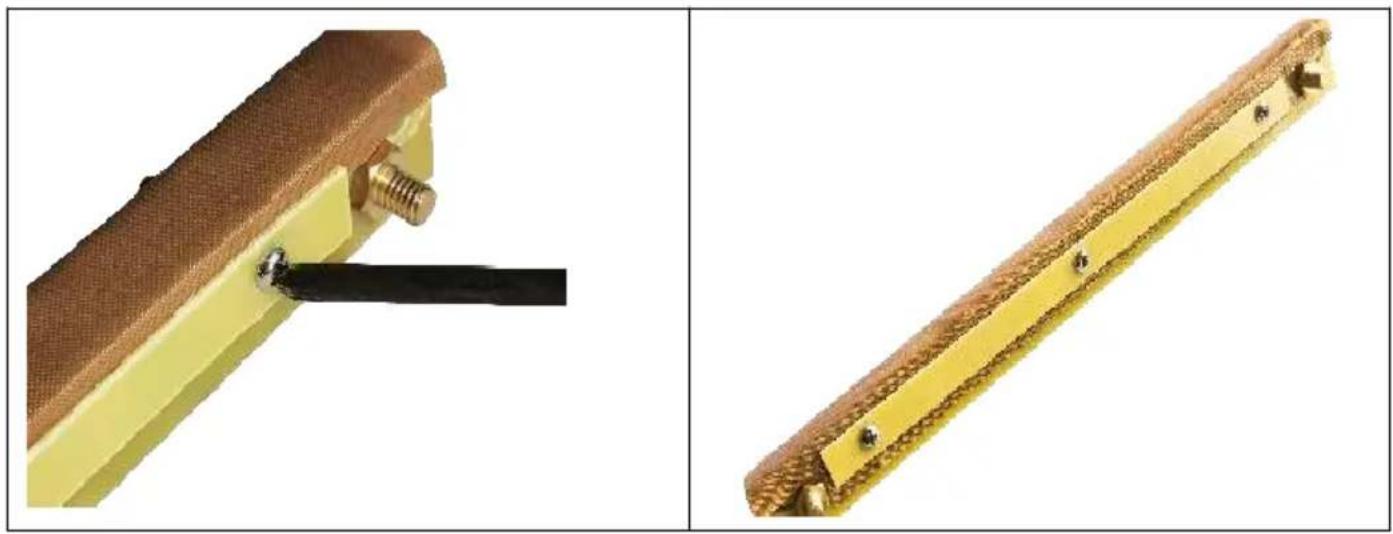

Sostituisci il panno ad alta temperatura (panno in teflon).

1. Rimuovere le viti su entrambi i lati del vassoio, quindi sollevare l'intero vassoio.

1. Rimuovere le viti superiori.

1. Rimuovere il vecchio panno ad alta temperatura.

1. Applicare un nuovo panno ad alta temperatura.

1. Reinstallare le viti originali.
2. Completamento dell'installazione.

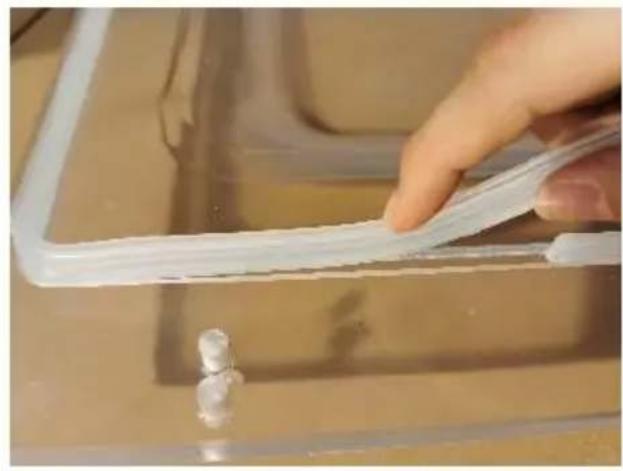

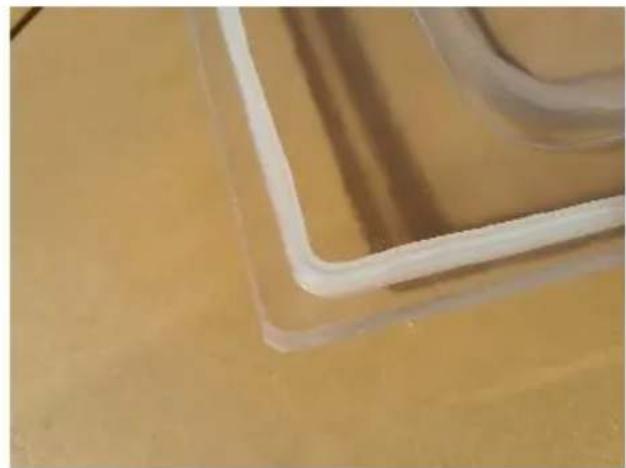

Sostituire la striscia di tenuta della camera.

1. Rimuovere la striscia di tenuta della camera.

1. Sostituire la striscia di tenuta della camera con una nuova.

1. Completamento dell'installazione.

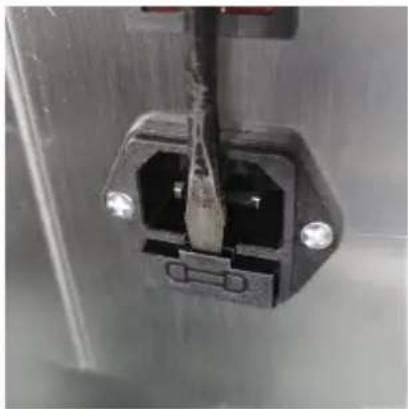

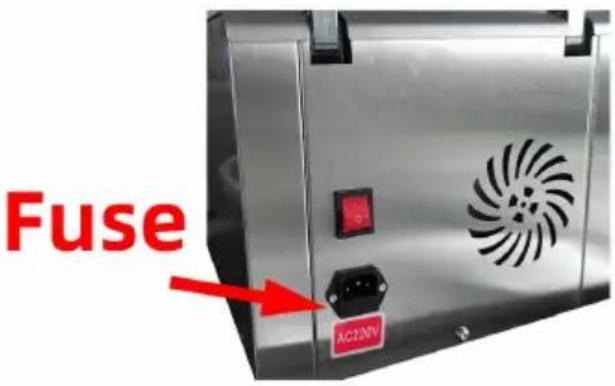

Se il fusibile è danneggiato, sostituirlo come mostrato.

1.Trova la presa di corrente sul	2. Estrarre lo slot
3.II fusibile si trova nella scanala dello slot della scheda	16. Togliere un fusibile

Problema	Possibile causa	Soluzione
La macchina non funziona e il pannello controllo non mostra nulla.	1.Nessun collegamento dell'alimentazione elettrica.2.Il contatto dell'interruttore di alimentazione si allenta	1. Controllare che la spina e la presa siano collegate correttamente.2. Controllare se il cablaggio della parte d'ingresso dell'alimentazione all'interno della macchina è allentato o staccato.
IL controllare pannello avvio, ma la macchina	Il parametro è in fase impostazione.	Completare l'impostazione dei
non funziona.		parametri.
Non è possibile raggiungere il miglior stato di vuoto . La sottovuoto la velocità è lenta.	1.Tempo di aspirazione breve.2. L'olio nella pompa vuoto non è sufficiente oppure non è pulito.3. Perdita d'aria e usu dell'anello di tenuta.	1. Prolungare il tempo vuoto.2. Controllare il livello dell'olio, fare rifornimento o cambiare l'olio (fare attenzione a tipo di olio (olio per vuoto 46#, 68#) e alla quantità di olio).3.Sostituire l'anello di tenuta.
Guasto della tenuta o scarsa tenuta.	1.I sacchetti non sono posizionati correttamente sulle piastre riscaldanti.2. Tempo di sigillatura troppo lungo/breve.3. Temperatura di riscaldamento inadeguata .4. Striscia di silicone danneggiata o con impurità.5. Danni al filo elettric riscaldante .	1. Disporre i sacchetti sul piatto in ordine.2. Ridurre/prolungare il tempo di sigillatura.3. Scegliere la temperatura corretta.4. Pulire o sostituire il silicone gomma.5.Sostituire il filo riscaldante elettrico.

SMALTIMENTO CORRETTO

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al

prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti

domestici, ma devono essere portati in un punto di raccolta per il riciclo di dispositivi elettrici ed elettronici.

Produttore: Shanghai Muxin Muye Youxian Gongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support
