Tipo di prodotto	Macchina per confezionamento sottovuoto
Modello	DZ-260C-V2
Marca	Vevor
Dimensioni della camera	355 x 340 x 70 mm
Lunghezza della barra di saldatura	320 mm
Materiale dell'involucro	Acciaio inossidabile 201
Tipo di pompa per vuoto	Pompa ad olio
Velocità di pompaggio	6,5 m³/h
Tensione di alimentazione	CA 230 V, 50 Hz
Potenza massima	1700 W
Potenza della pompa	180 W
Funzioni principali	Sottovuoto, saldatura, raffreddamento, marinatura
Impostazioni	Tempo di vuoto (generale 30-40 s), tempo di saldatura (2-2,2 s), tempo di raffreddamento (3-5 s)
Comando	Pannello digitale con pulsanti di incremento/decremento e arresto di emergenza
Indicatori	Vacuometro, spia di marinatura
Accessori inclusi	Filo riscaldante (x2), tessuto in teflon (x2), pannello di riempimento, olio per pompa da vuoto, chiave a brugola, sacchetti sottovuoto (x30), nastro di tenuta della camera, cavo di alimentazione
Manutenzione	Aggiungere/scaricare l'olio della pompa (livello tra 1/2 e 3/4), pulire la superficie e l'interno dopo l'uso, sostituire il tessuto ad alta temperatura e il nastro di tenuta se usurati
Sicurezza	Non utilizzare in ambiente umido o vicino a materiali infiammabili; tenere fuori dalla portata dei bambini; scollegare in caso di danni
Riparabilità	Ricambi disponibili: filo riscaldante, tessuto in teflon, nastro di tenuta; riparazioni complesse da tecnico qualificato

Domande frequenti - DZ-260C-V2 Vevor

Come regolare il tempo di sottovuoto?

In modalità standby, utilizzare i pulsanti DIMINUIRE e AUMENTARE per regolare la durata del sottovuoto. Il valore consigliato generale è di 30-40 secondi.

Come regolare il tempo di saldatura?

Utilizzare i pulsanti DIMINUIRE e AUMENTARE per regolare il tempo di saldatura, generalmente tra 2 e 2,2 secondi. Non impostare troppo a lungo per evitare di bruciare la barra riscaldante.

Come aggiungere olio nella pompa per vuoto?

Svitare la piastra di protezione posteriore, rimuovere il filtro antinebbia olio, aggiungere olio per pompa da vuoto (tipo 46# o 68#) fino a quando il livello si trova tra 1/2 e 3/4 della finestra di osservazione. Riavvitare il filtro e richiudere.

Cosa fare se la macchina non si avvia?

Controllare la connessione dell'alimentazione elettrica: assicurarsi che la spina sia ben inserita e che l'interruttore di alimentazione sia in posizione accensione. Se il pannello non si accende, verificare il cablaggio interno.

Come sostituire il tessuto ad alta temperatura (tessuto in teflon)?

Rimuovere le viti su entrambi i lati del piano, sollevare l'insieme, rimuovere le viti superiori, togliere il vecchio tessuto, applicare il nuovo, quindi reinstallare le viti originali.

Che tipo di olio utilizzare per la pompa per vuoto?

Utilizzare olio per pompa da vuoto tipo 46# o 68#. Non riempire troppo: il livello deve essere tra 1/2 e 3/4 della finestra di osservazione.

Come utilizzare la funzione marinatura?

Premere il pulsante MARINATURA nell'angolo superiore destro del pannello di controllo. La spia si accende. Impostare il tempo di pompaggio e avviare. La macchina rimane in stato di vuoto senza saldatura.

Perché la macchina non raggiunge un buon vuoto?

Possibili cause: tempo di sottovuoto troppo breve, livello olio insufficiente, perdita d'aria dovuta a una guarnizione usurata. Prolungare il tempo, controllare l'olio o sostituire la guarnizione.

Come pulire la macchina?

Dopo l'uso, pulire la superficie con un panno asciutto e rimuovere i residui all'interno. Conservare in un luogo pulito, asciutto e sicuro, fuori dalla portata dei bambini.

Dove trovare i pezzi di ricambio?

I pezzi come filo riscaldante, tessuto in teflon e nastro di tenuta sono disponibili presso il produttore o rivenditori autorizzati. Consultare il sito www.vevor.com/support per assistenza.

MANUALE UTENTE DZ-260C-V2 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MACCHINA PER IL SOTTOVUOTO MANUALE D'USO

1. Leggere attentamente e comprendere tutte le ISTRUZIONI DI MONTAGGIO E FUNZIONAMENTO.
2. La mancata osservanza delle norme di sicurezza e di altre precauzioni di sicurezza di base può causare gravi lesioni personali.

REGOLE GENERALI DI SICUREZZA

Leggere attentamente le istruzioni per l'uso prima di utilizzare il prodotto per la prima volta; contengono informazioni importanti sul corretto funzionamento.

La garanzia decade se si verificano danni derivanti dal mancato rispetto delle istruzioni per l'uso. La responsabilità per qualsiasi danno consequenziale è esclusa!

Non ci assumiamo alcuna responsabilità per danni a cose o persone causati da un uso improprio o dalla mancata osservanza delle istruzioni di sicurezza! In tali casi la garanzia decade.

Per motivi di sicurezza e di omologazione (CE) non è ammessa la trasformazione, la modifica o lo smontaggio non autorizzati dei prodotti.

Il prodotto non è un giocattolo e deve essere tenuto fuori dalla portata dei bambini.

Pertanto è necessario prestare particolare attenzione in presenza di bambini.

Il prodotto non deve inumidirsi o bagnarsi; è destinato esclusivamente all'uso in luoghi asciutti e chiusi (non in bagni o aree umide simili). Rischio di scosse elettriche mortali.

Non esporre il prodotto o i suoi accessori a umidità o a temperature estremamente alte o basse.

Non lasciare incustoditi i materiali d'imballaggio. Potrebbero trasformarsi in un pericoloso materiale di gioco per i bambini.

Forze di caduta, pressione o trazione potrebbero distruggere o quantomeno limitare la funzionalità del prodotto.

Non posizionare mai l'apparecchio in prossimità di materiali infiammabili o facilmente infiammabili.

Assicurarsi sempre che il tavolo rotante su cui è posizionato l'oggetto si trovi al centro dell'alloggiamento!

Questa macchina utilizza pellicole di plastica o pellicole di alluminio come materiali per confezionare sottovuoto alimenti in pasta, verdure in salsa, prodotti chimici, prodotti farmaceutici, componenti elettronici, strumenti di precisione, metalli rari e altri articoli. I prodotti confezionati sottovuoto non si ossidano o ammuffiscono facilmente.

Particolarmente adatti per settori quali tè, cibo e medicina.

Se si ha motivo di supporre che non sia più possibile un funzionamento sicuro, scollegare immediatamente l'apparecchio e proteggerlo da un funzionamento involontario.

Si può supporre che il funzionamento sicuro non sia più possibile se:

- il dispositivo presenta segni visibili di danneggiamento,

- il dispositivo non funziona più,

- dopo un periodo di stoccaggio prolungato in condizioni sfavorevoli,

- a seguito di forti sollecitazioni durante il trasporto.

SALVA LE ISTRUZIONI

Modello	ModelloDZ-260C-V1	ModelloDZ-260C-V2	ModelloDZ-260C-V3
Lunghezza del sigillo	320mm	320mm	320mm
Dimensioni della camera	355*340*70mm	355*340*70mm	355*340*70mm
Tipo di pompa p vuoto	Pompa dell'olio	Pompa dell'olio	Pompa dell'olio
Velocità di pompaggio della pompa per vuoto	6,5m3/ora	6,5m3/ora	6,5m3/ora
Voltaggio	CA 120 V 60	CA 230V 50Hz	CA 230V 50Hz
Potenza massima	1 7 00W	1 7 00W	1 7 00W
Potenza della pompa per vuoto	180W	180W	180W
Materiale della macchina	Acciaio inossidabile 201	Acciaio inossidabile 201	Acciaio inossidabile 201

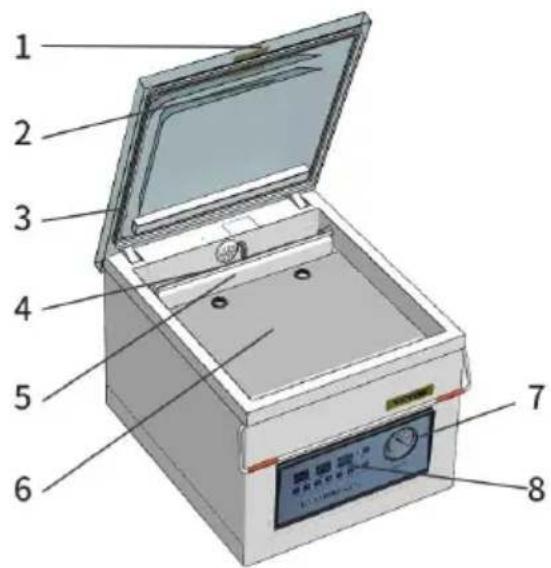

1	Copertura del vuoto	10	Trasformatore di riscaldamento
2	Striscia di silicone	11	Elettrovalvola pompa vuoto
3	Barra di sigillatura sottovuoto	12	Interruttore di alimentazione
4	Striscia riscaldante sigillante	13	Spina di alimentazione
5	Asta di pressatura per sacchi	14	Pompa per vuoto
6	Piastra di base	15	Porta di iniezione dell'olio
7	Indicatore	16	Finestra di osservazione di livello dell'olio
8	Misuratore del vuoto	17	Vite di scarico dell'olio
9	Scheda di circuito

Parts\Model	ModelloDZ-260C-V1	ModelloDZ-260C-V2	ModelloDZ-260C-V3
Filo riscaldante	×2	×2	×2
Tessuto in teflon	×2	×2	×2
Pannello di riempimento	×1	×1	×1
Olio per pompa a vuoto	×1	×1	×1
Chiave a brugola	×1	×1	×1
Sacchetto per il vuoto	×30	×30	×30
Striscia di tenuta della camera	×1	×1	×1
Cavo di alimentazione	×1	×1	×1
Manuale d'uso	×1	×1	×1

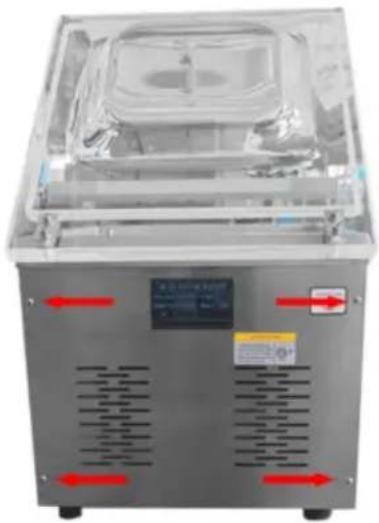

1. Svitare la piastra di copertura posteriore.

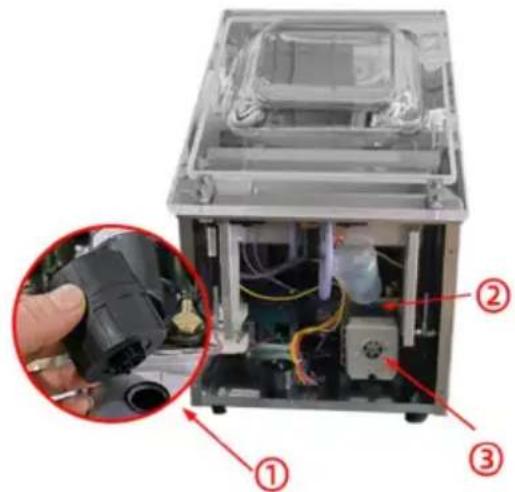

1. ①. Estrarre il filtro anti-nebbia d'olio; ②. Aggiungere l'olio della pompa per vuoto; ③. Livello dell'olio tra 1/2-3/4 del vetro di osservazione (non riempire); Dopo aver aggiunto l'olio, riavvitare il filtro anti-nebbia e chiudere il coperchio posteriore.

Fase 1: Collegare l'alimentatore corrispondente

Passaggio 2: aprire l'interruttore dell'aria

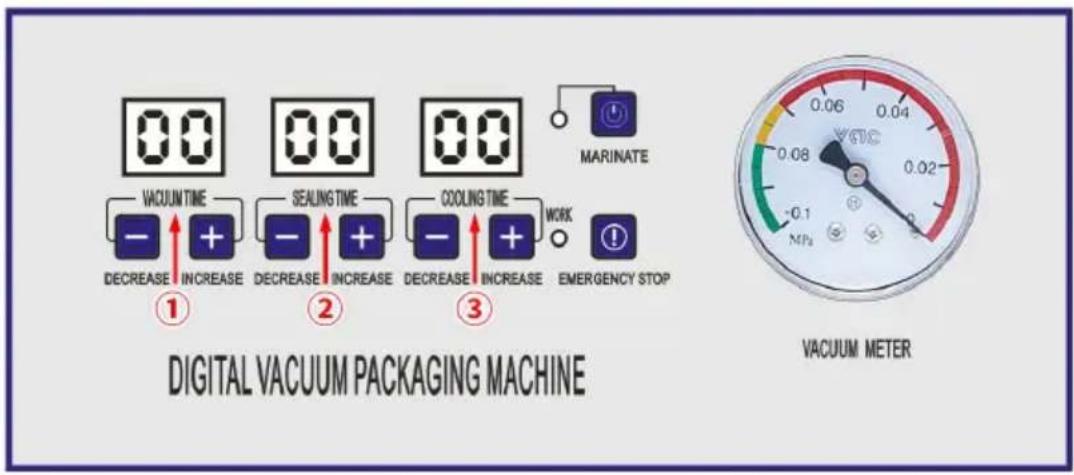

Fase 3: ① TEMPO DI VUOTO: in stato di standby, fare clic sul pulsante DIMINUISCI o AUMENTA per impostare il tempo di vuoto ideale; le voci sono impostate su 30-40 secondi.

Fase 4: ② TEMPO DI SIGILLATURA: fare clic sul pulsante DIMINUISCI o AUMENTA per impostare il tempo; il tempo di sigillatura è generalmente impostato su 2-2,2 s. Il tempo di sigillatura è impostato in base allo spessore del sacchetto sottovuoto. È severamente vietato impostare un tempo di sigillatura troppo lungo o bruciare la striscia riscaldante di sigillatura.

Fase 5: ③ TEMPO DI RAFFREDDAMENTO: in modalità standby, fare clic sul pulsante DIMINUISCI o AUMENTA per impostare il tempo di raffreddamento ideale; le voci generali sono impostate su 3-5 secondi.

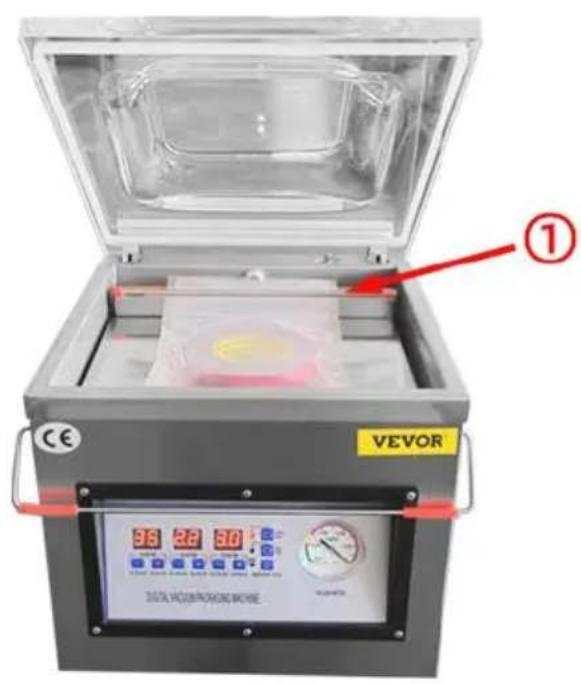

4. ① Inserire il prodotto; la guarnizione del sacchetto sottovuoto è posizionata sulla striscia riscaldante. Premere la striscia del sacchetto per appiattire il prodotto.

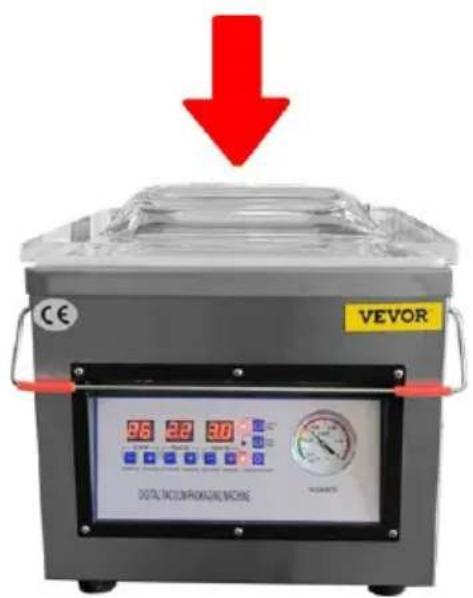

1. Tenere la parte anteriore della copertina con entrambe le mani e premere con fermezza verso il basso il coperchio. La macchina inizia a funzionare; dopo che il puntatore del vacuometro inizia a girare, allentare le mani; la macchina completa automaticamente il confezionamento.

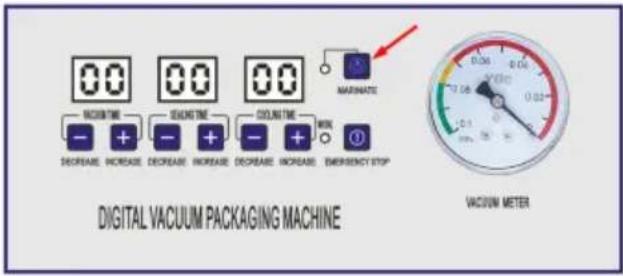

1. MARINATURA: fare clic sul pulsante di marinatura nell'angolo in alto a destra del pannello di controllo; la spia di marinatura si accenderà, regolare il tempo di pompaggio e avviare il lavoro di marinatura. In questo momento, la macchina è in stato di solo vuoto senza sigillatura.
2. Quando la macchina ha bisogno di cambiare l'olio o non viene utilizzata per un lungo periodo, allentare la vite sotto la finestra dell'olio e scaricare l'olio della pompa a vuoto. Si consiglia di sostituire l'olio della pompa a vuoto dopo che la macchina ha funzionato ininterrottamente per 800 ore.

1. Dopo l'uso, la superficie della macchina deve essere pulita e i materiali residui al suo interno devono essere rimossi.
2. Durante lo stoccaggio, tenere in un luogo pulito, asciutto e sicuro, lontano dalla portata dei bambini.
3. Tutti gli interventi di manutenzione, assistenza e riparazione non trattati nel manuale devono essere eseguiti esclusivamente da tecnici qualificati.

Sostituisci il panno ad alta temperatura (panno in teflon).

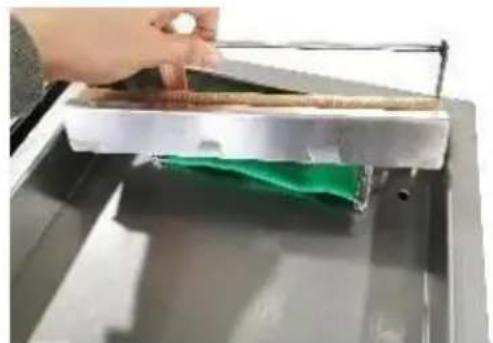

1. Rimuovere le viti su entrambi i lati del vassoio, quindi sollevare l'intero vassoio.

1. Rimuovere le viti superiori.

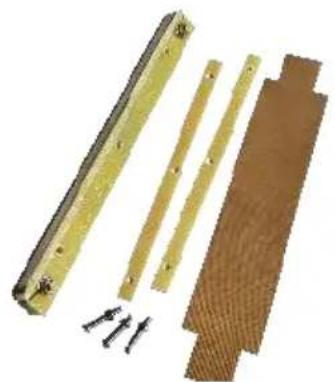

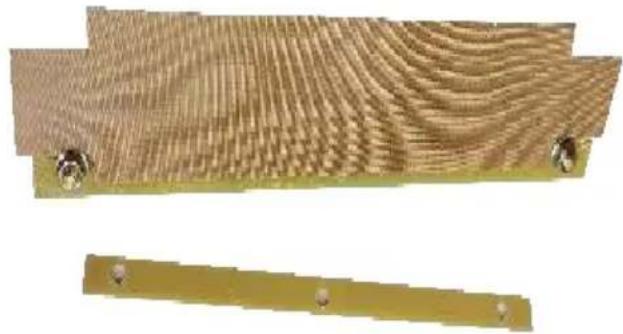

1. Rimuovere il vecchio panno ad alta temperatura.

1. Applicare un nuovo panno ad alta temperatura.

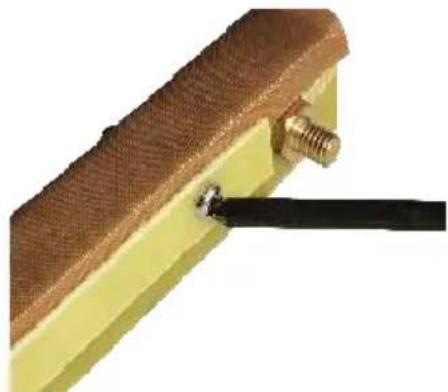

1. Reinstallare le viti originali.

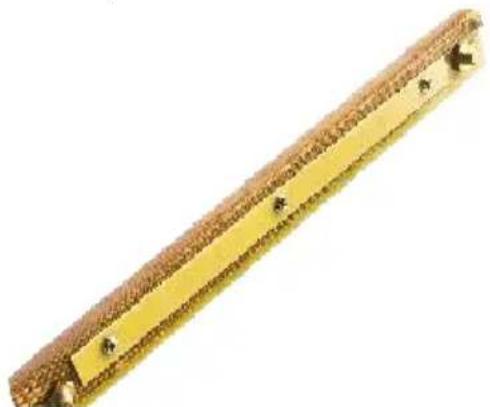

1. Completamento dell'installazione.

Sostituisci la striscia di tenuta della camera.

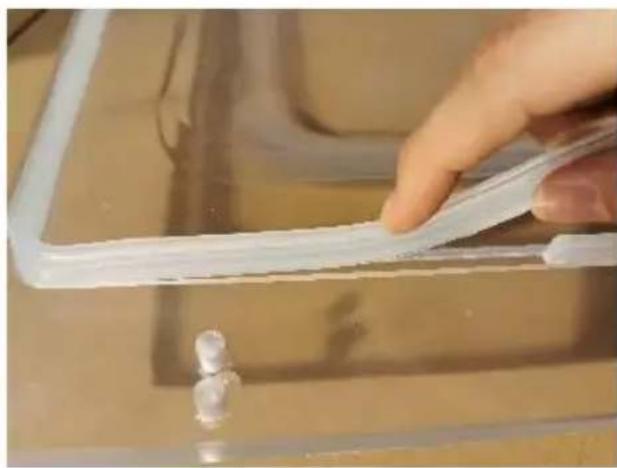

1. Rimuovere la striscia di tenuta della camera.

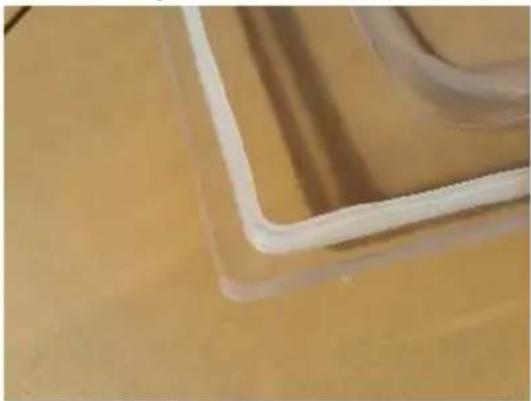

1. Sostituisci la striscia di tenuta della camera con una nuova.

1. Completamento dell'installazione.

Problema	Possibile causa	Soluzione
La macchina non funziona e il pannello di controllo non mostr nulla.	1.Nessun collegamento dell'alimentazione elettrica.2.Il contatto dell'interruttore di alimentazione si allenta.	1. Controllare che la spire la presa siano collegato correttamente.2. Controllare se il cablaggio della parte di ingresso dell'alimentazione all'interno della macchina allentato o staccato.
IL controllare pannello avvio, ma la macchin non funziona.	Il parametro è in fase d impostazione.	Completare l'impostazione dei parametri.
Non è possibile ottenere il miglior stat di vuoto . La velocità pompaggio del vuoto lenta.	1.Tempo di aspirazione breve.2. L'olio nella pompa pe vuoto non è sufficiente oppure non è pulito.3. Perdita d'aria e usura dell'anello di tenuta.	1. Prolungare il tempo di vuoto.2. Controllare il livello dell'olio, fare rifornimento cambiare l'olio (fare attenzione al tipo di olio (olio per vuoto 46#, 68#) alla quantità di olio).3.Sostituire l'anello di tenuta.
Guasto della tenuta o scarsa tenuta.	1.I sacchetti non sono posizionati correttamente sulle piastre riscaldanti.2. Tempo di sigillatura troppo lungo/breve.3. Temperatura di riscaldamento inadeguata .4. Striscia di siliconedanneggiata o con impurità.5. Danni al filo elettrico riscaldante .	1. Disporre i sacchetti su piatto in ordine.2. Ridurre/prolungare il tempo di sigillatura.3. Scegliere la temperatur corretta.4. Pulire o sostituire il silicone gomma.5.Sostituire il filoriscaldante elettrico.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclo di dispositivi elettrici ed elettronici.

Produttore: Shanghai Muxin Muye Youxiangongsi.

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
