Produkttyp	Vakuumverpackungsmaschine
Modell	DZ-260C-V2
Marke	Vevor
Kammerabmessungen	355 x 340 x 70 mm
Länge der Siegelnaht	320 mm
Gehäusematerial	Edelstahl 201
Vakuumpumpentyp	Ölpumpe
Pumpgeschwindigkeit	6,5 m³/h
Versorgungsspannung	AC 230 V, 50 Hz
Maximale Leistung	1700 W
Pumpenleistung	180 W
Hauptfunktionen	Vakuumieren, Versiegeln, Kühlen, Marinieren
Einstellungen	Vakuumzeit (allgemein 30-40 s), Siegelzeit (2-2,2 s), Kühlzeit (3-5 s)
Steuerung	Digitales Bedienfeld mit Erhöhungs-/Verringerungstasten und Notaus
Anzeigen	Vakuummeter, Marinieranzeige
Enthaltenes Zubehör	Heizdraht (x2), Teflongewebe (x2), Füllplatte, Vakuumpumpenöl, Inbusschlüssel, Vakuumbeutel (x30), Kammerdichtungsband, Netzkabel
Wartung	Pumpenöl nachfüllen/ablassen (Füllstand zwischen 1/2 und 3/4), Oberfläche und Innenraum nach Gebrauch reinigen, Hochtemperaturgewebe und Dichtungsband bei Verschleiß ersetzen
Sicherheit	Nicht in feuchter Umgebung oder in der Nähe von brennbaren Materialien verwenden; außerhalb der Reichweite von Kindern aufbewahren; bei Beschädigung den Netzstecker ziehen
Reparierbarkeit	Ersatzteile verfügbar: Heizdraht, Teflongewebe, Dichtungsband; komplexe Reparaturen durch qualifizierten Techniker

Häufig gestellte Fragen - DZ-260C-V2 Vevor

Wie stelle ich die Vakuumzeit ein?

Im Standby-Modus verwenden Sie die Tasten VERKLEINERN und VERGRÖSSERN, um die Vakuumzeit einzustellen. Der allgemein empfohlene Wert liegt bei 30 bis 40 Sekunden.

Wie stelle ich die Siegelzeit ein?

Verwenden Sie die Tasten VERKLEINERN und VERGRÖSSERN, um die Siegelzeit einzustellen, normalerweise zwischen 2 und 2,2 Sekunden. Stellen Sie nicht zu lange ein, um ein Durchbrennen des Heizbands zu vermeiden.

Wie füge ich Öl in die Vakuumpumpe ein?

Schrauben Sie die hintere Schutzplatte ab, entfernen Sie den Ölnebelfilter, fügen Sie Vakuumpumpenöl (Typ 46# oder 68#) hinzu, bis der Füllstand zwischen 1/2 und 3/4 des Sichtfensters liegt. Schrauben Sie den Filter wieder fest und schließen Sie die Abdeckung.

Was tun, wenn die Maschine nicht startet?

Überprüfen Sie die Stromversorgung: Stellen Sie sicher, dass der Stecker richtig eingesteckt ist und der Netzschalter auf Ein steht. Wenn das Bedienfeld nicht leuchtet, überprüfen Sie die interne Verkabelung.

Wie ersetze ich das Hochtemperaturgewebe (Teflongewebe)?

Entfernen Sie die Schrauben auf beiden Seiten der Platte, heben Sie die Baugruppe an, entfernen Sie die oberen Schrauben, nehmen Sie das alte Gewebe ab, legen Sie das neue auf und setzen Sie die Originalschrauben wieder ein.

Welches Öl sollte ich für die Vakuumpumpe verwenden?

Verwenden Sie Vakuumpumpenöl vom Typ 46# oder 68#. Füllen Sie nicht zu viel: Der Füllstand muss zwischen 1/2 und 3/4 des Sichtfensters liegen.

Wie verwende ich die Marinierfunktion?

Drücken Sie die Taste MARINADE oben rechts auf dem Bedienfeld. Die Anzeige leuchtet auf. Stellen Sie die Pumpzeit ein und starten Sie. Die Maschine bleibt im Vakuumzustand, ohne zu versiegeln.

Warum erreicht die Maschine kein gutes Vakuum?

Mögliche Ursachen: Vakuumzeit zu kurz, Ölstand zu niedrig, Luftleck durch verschlissenen Dichtring. Verlängern Sie die Zeit, überprüfen Sie das Öl oder ersetzen Sie den Dichtring.

Wie reinige ich die Maschine?

Nach Gebrauch die Oberfläche mit einem trockenen Tuch reinigen und Rückstände im Inneren entfernen. An einem sauberen, trockenen und sicheren Ort außerhalb der Reichweite von Kindern aufbewahren.

Wo finde ich Ersatzteile?

Teile wie Heizdraht, Teflongewebe und Dichtungsband sind beim Hersteller oder autorisierten Händlern erhältlich. Besuchen Sie die Website www.vevor.com/support für Unterstützung.

BEDIENUNGSANLEITUNG DZ-260C-V2 Vevor

Technischer Support und E-Garantie-Zertifikat

VAKUUMVERPACKUNGSMASCHINE BEDIENUNGSANLEITUNG

Modell: DZ-260C -V1, DZ-260C -V2, DZ-260C -V3

1. Lesen Sie alle MONTAGE- UND BEDIENUNGSANLEITUNGEN vor der Inbetriebnahme sorgfältig durch und stellen Sie sicher, dass Sie verstanden haben.
2. Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann zu schweren Verletzungen führen.

ALLGEMEINE SICHERHEITSREGELN

Bitte lesen Sie vor der ersten Inbetriebnahme der Produkte die gesamte Bedienungsanleitung durch, sie enthält wichtige Hinweise zur richtigen Bedienung.

Die Garantie/Gewährleistung erlischt, wenn ein Schaden entsteht, der auf die Nichtbeachtung der Bedienungsanleitung zurückzuführen ist. Eine Haftung für sämtliche Folgeschäden ist ausgeschlossen!

Für Sach- und Personenschäden durch unsachgemäßen Gebrauch oder Nichtbeachten der Sicherheitshinweise wird keine Haftung übernommen. In solchen Fällen erlischt die Garantie/Gewährleistung.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen, Verändern oder Demontieren der Produkte nicht zulässig.

Das Produkt ist kein Spielzeug und muss außerhalb der Reichweite von Kindern aufbewahrt werden.

Besondere Vorsicht ist geboten.

Das Produkt darf nicht feucht oder nass werden, es ist nur für den Gebrauch in trockenen Innenräumen (nicht im Badezimmer oder in sehr feuchten Räumen) vorgesehen. Es besteht die Gefahr eines tödlichen Stromschlags.

Setzen Sie das Produkt und sein Zubehör weder Feuchtigkeit noch extrem hohen bzw. niedrigen Temperaturen aus.

Lassen Sie Verpackungsmaterialien nicht unbeaufsichtigt. Sie können für Kinder zu gefährlichem Spielzeug werden.

Die Funktion des Produktes wird zerstört oder zumindest eingeschränkt. Stellen Sie das Gerät niemals in die Nähe von brennbaren oder leicht entzündbaren Materialien.

Achten Sie immer darauf, dass sich der Drehteller, auf dem das Objekt platziert wird, in der Mitte des Gehäuses befindet!

Diese Maschine verwendet Kunststofffolie oder Kunststoff-Aluminiumfolie als Materialien zum Vakuumverpacken von pastösen Lebensmitteln, Obst, Soßengemüse, Chemikalien, Arzneimitteln, elektronischen Bauteilen, Präzisionsinstrumenten, seltenen Metallen und anderen Artikeln. Unter Vakuum verpackte Produkte oxidieren oder schimmeln nicht so leicht. Besonders geeignet für Branchen wie Tee, Lebensmittel und Medizin.

Wenn Sie annehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, müssen Sie das Gerät sofort stromlos schalten und gegen unbeabsichtigten Betrieb sichern.

Es kann davon ausgegangen werden, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das Gerät sichtbare Schäden aufweist,
• das Gerät nicht mehr funktioniert,
• nach längerer Lagerung unter ungünstigen Bedingungen,
• nach starker Beanspruchung während des Transports.

BEWAHREN SIE DIESE ANLEITUNG AUF

Modell	DZ-260C-V1	DZ-260C-V2	DZ-260C-V3
Dichtungslänge	320 mm	320 mm	320 mm
Kammerabmessungen	355 x 340 x mm	355 x 340 x mm	355 x 340 x mm
Vakuumpumpentyp	Ölpumpe	Ölpumpe	Ölpumpe
Saugvermögen der Vakuumpumpe	6,5m3/h	6,5m3/h	6,5m3/h
Stromspannung	Wechselstrom 120 V, 60 H	Wechselstrom 230 V, 50 H	Wechselstrom 230 V, 50 H
Max. Leistung	1700 W	1700 W	1700 W
Leistung der Vakuumpumpe	180 W	180 W	180 W
Maschinenmaterial	201 Edelstahl	201 Edelstahl	201 Edelstahl

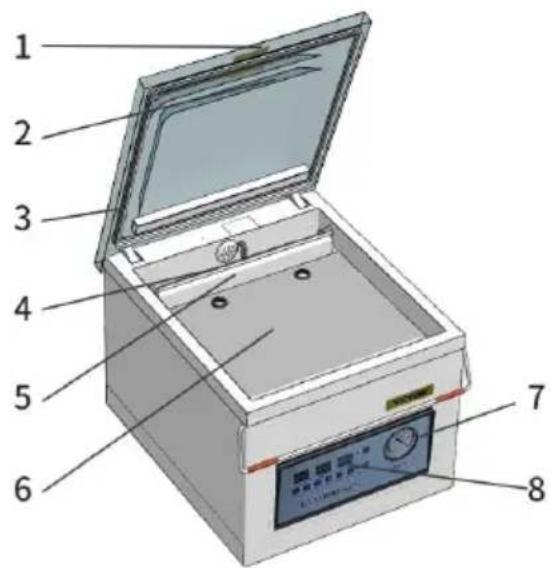

1	Vakuum-Abdeckung	10	Heiztransformator
2	Silikonstreifen	11	Magnetventil der Vakuumpumpe
3	Vakuumierleiste	12	Netzschalter
4	Abdichtungsheizband	13	Netzstecker
5	Beutelpressstange	14	Vakuumpumpe
6	Grundplatte	15	Öleinspritzanschluss
7	Indikator	16	Ölstand-Beobachtungsfenster
8	Vakuummeter	17	Ölablassschraube
9	Leiterplatte
Parts\Model	DZ-260C-V1	DZ-260C-V2	DZ-260C-V3
Heizdraht	× 2	× 2	× 2
Teflontuch	× 2	× 2	× 2
Füllplatte	× 1	× 1	× 1
Vakuumpumpenöl	× 1	× 1	× 1
Inbusschlüssel	× 1	× 1	× 1
Vakuumbeutel	× 30	× 30	× 30
Kammerdichtstreifen	× 1	× 1	× 1
Netzkabel	× 1	× 1	× 1
Bedienungsanleitung	× 1	× 1	× 1

BEDIENUNGSANLEITUNG

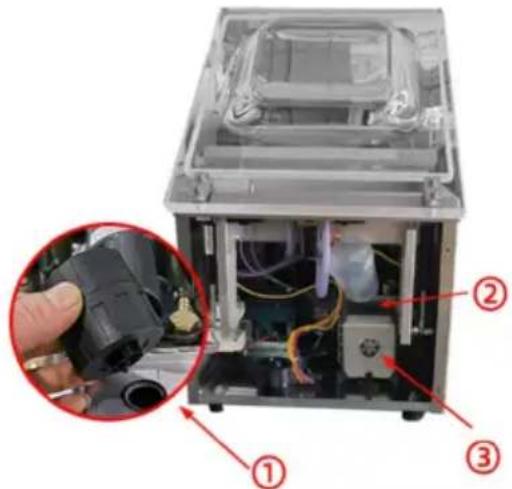

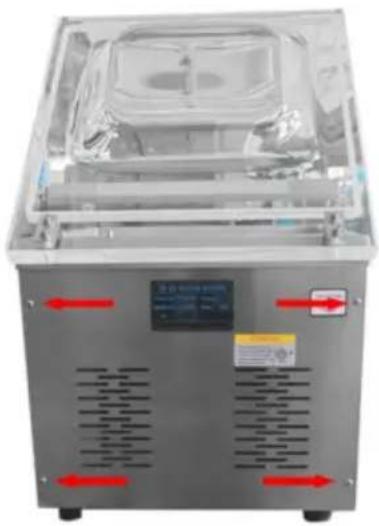

1. Hintere Abdeckplatte abschrauben

1. ①. Nehmen Sie den Ölnebelfilter heraus;

②. Vakuumpumpenöl hinzufügen; ③. Ölstand zwischen 1/2-3/4 der Sichtöffnung (nicht auffüllen);

Nachdem Sie das Öl eingefüllt haben, schrauben Sie den Ölnebelfilter wieder fest und schließen Sie die hintere Abdeckung.

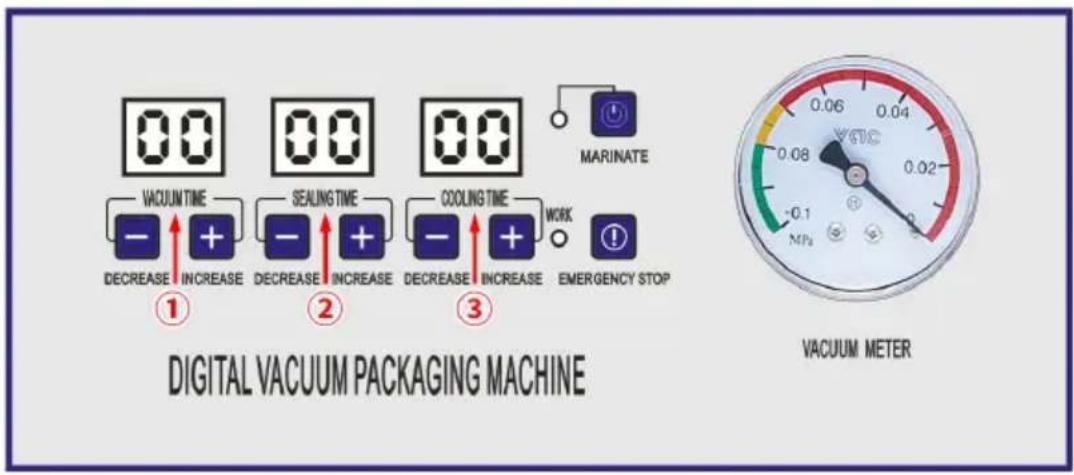

3. ANWEISUNGEN ZUR VERWENDUNG DES PANELS

Schritt 1: Das passende Netzteil anschließen

Schritt 2: Open AIR SCHALTEN

Schritt 3: ① VAKUUMZEIT: Klicken Sie im Standby-Zustand auf die Schaltfläche VERRINGERN oder ERHÖHEN, um die ideale Vakuumzeit einzustellen. Allgemein ist die Einstellung auf 30–40 Sekunden festgelegt.

Schritt 4: ② VERSIEGELUNGSZEIT: Klicken Sie auf die Schaltfläche VERRINGERN oder ERHÖHEN, um die Zeit einzustellen. Die Versiegelung beträgt im Allgemeinen 2–2,2 s. Die Versiegelungszeit richtet sich nach der Dicke des Vakuumbeutels. Es ist strengstens verboten, die Versiegelungszeit zu erhöhen oder den Versiegelungsheizstreifen durchzubrennen.

Schritt 5: ③ ABKÜHLZEIT: Klicken Sie im Standby-Zustand auf die Schaltfläche VERRINGERN oder ERHÖHEN, um die ideale Abkühlzeit einzustellen. Normalerweise ist die Einstellung auf 3–5 Sekunden.

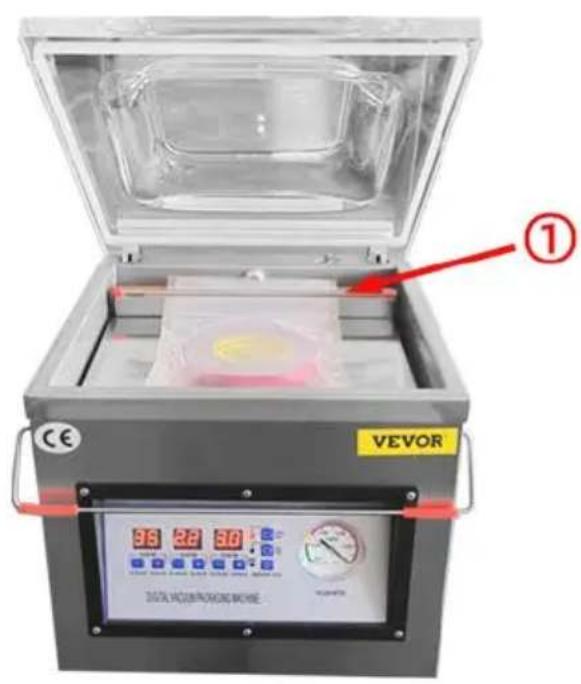

4. ① Legen Sie Ihr Produkt hinein, die Versiegelung des Vakuumbeutels wird auf den Heizstreifen gelegt. Drücken Sie auf den Beutelstreifen, um das Produkt zu glätten.

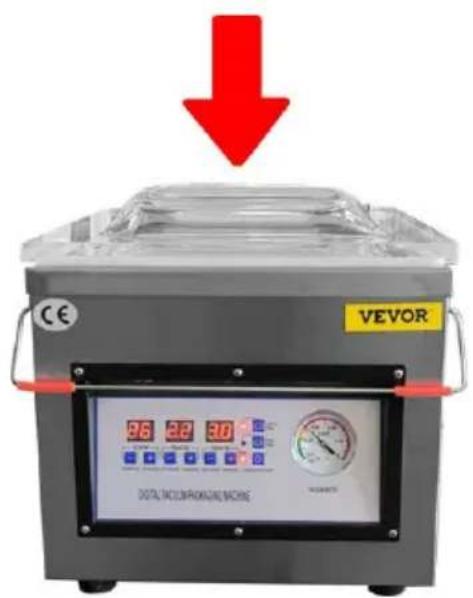

1. Halten Sie die Vorderseite der Abdeckung mit beiden Händen fest und drücken Sie die Abdeckung fest nach unten. Die Maschine beginnt zu arbeiten, nachdem das Vakuummeter Zeiger beginnt zu laufen, lösen Sie den Zeiger, die Maschine vervollständigt automatisch die Verpackung.

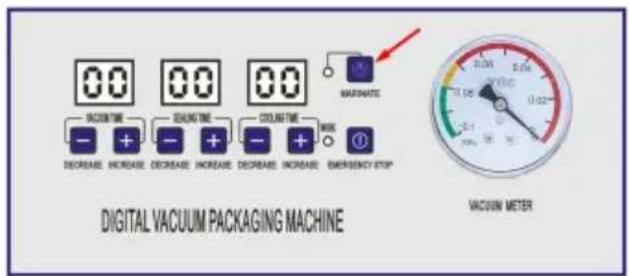

1. MARINIEREN: Klicken Sie auf die Schaltfläche „Marinieren“ in der oberen rechten Ecke des Bedienfelds. Die Anzeigeleuchte „Marinieren“ leuchtet auf. Passen Sie die Pumpzeit an und starten Sie den Mariniervorgang. Zu diesem Zeitpunkt befindet sich die Maschine nur im

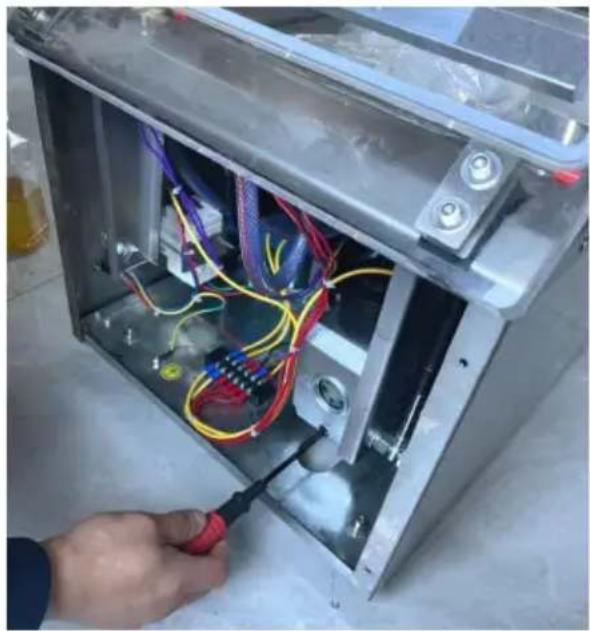

2. Wenn die Maschine einen Ölwechsel benötigt oder für längere Zeit nicht verwendet wird, lösen Sie die Schraube unter dem Ölfenster und lassen Sie Vakuumpumpenöl ab. Es wird empfohlen, das Vakuumpumpenöl zu wechseln, nachdem die Maschine 800 Stunden lang ununterbrochen gearbeitet hat.

Vakuumzustand ohne Versiegelung.

1. Nach dem Gebrauch sollte die Oberfläche der Maschine gereinigt und Rückstände im Inneren der Maschine entfernt werden.
2. Bewahren Sie es an einem sauberen, trockenen und sicheren Ort außerhalb der Reichweite von Kindern auf.
3. Alle Wartungs-, Service- und Reparaturarbeiten, die nicht im Handbuch beschrieben sind, sollten nur von qualifizierten Servicetechnikern durchgeführt werden.

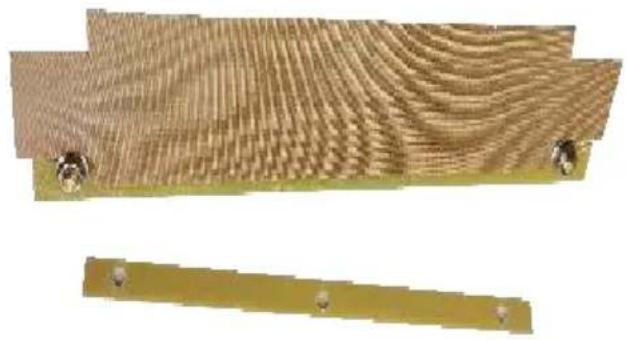

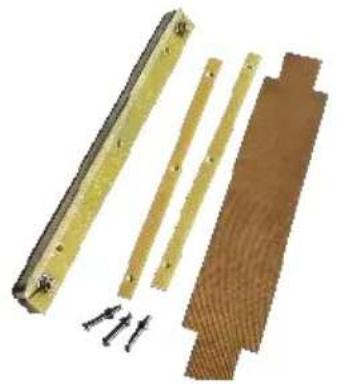

Ersetzen Sie das Hochtemperaturtuch (Teflontuch).

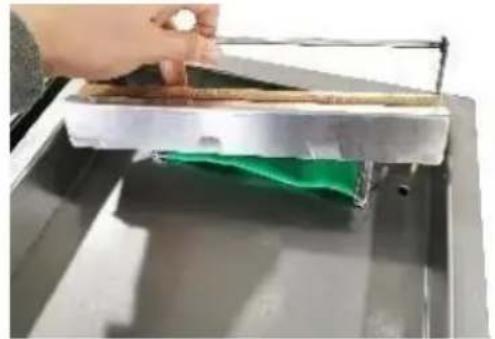

1. Entfernen Sie die Schrauben auf beiden Seiten des Fachs und heben Sie dann das gesamte Fach an.

1. Die oberen Schrauben entfernen.

1. Entfernen Sie das alte Hochtemperaturtuch.

1. Verwenden Sie ein neues, hitzebeständiges Tuch.

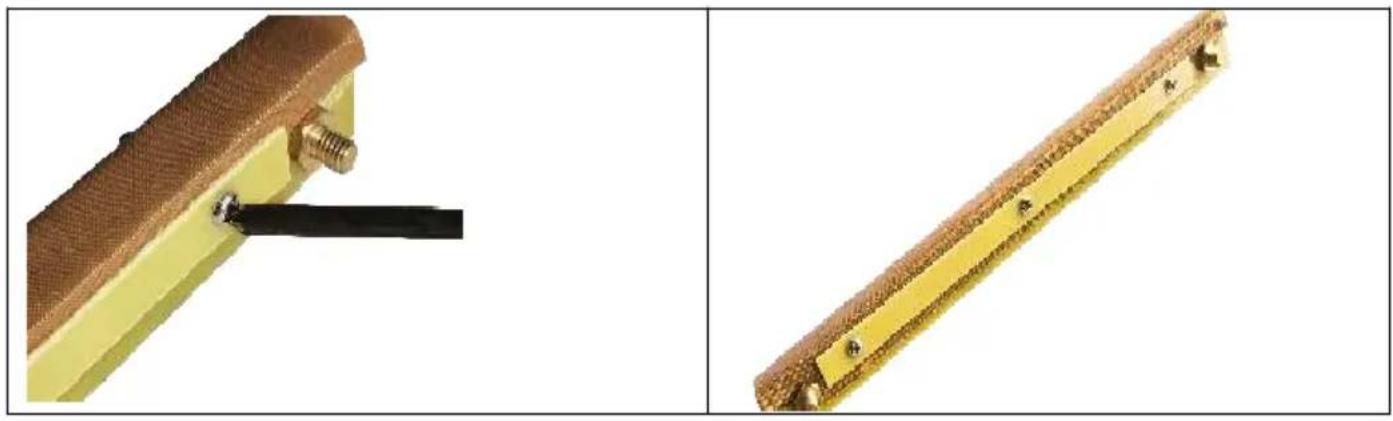

1. Die Originalschrauben wieder anbringen.
2. Schließen Sie die Installation ab.

Ersetzen Sie die Kammerdichtstreifen.

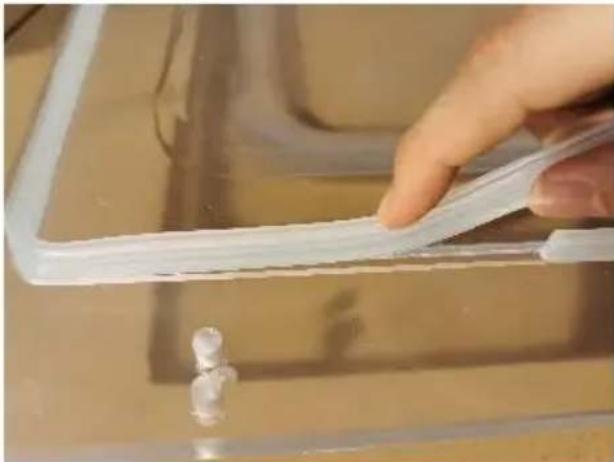

1. Entfernen Sie den Kammerdichtungsstreifen.

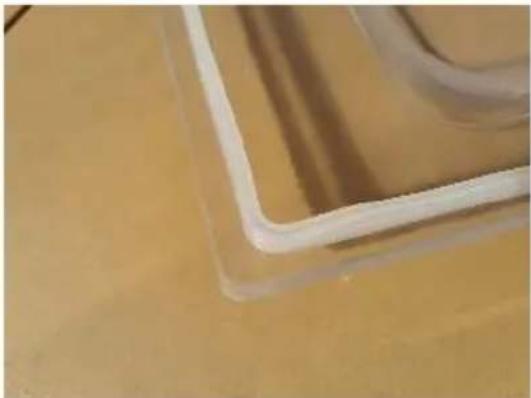

1. Ersetzen Sie die Kammerdichtleiste durch eine neue.

1. Abschluss der Installation

Problem	Mögliche Ursache	Lösung
Die Maschine funktioniert nicht und das Bedienfeld zeigt nichts an.	1.Kein Anschluss der Stromversorgung.2.Der Kontakt des Netzschalters verliert.	1. Prüfen Sie, ob Stecker und Buchse ordnungsgemäß verbunden sind.2. Überprüfen Sie, ob die Verkabelung des Stromeingangsteils im Inneren der Maschine lose oder getrennt ist.
Der Kontrolle Bedienfeld Start, aber die Maschine funktioniert nicht.	Der Parameter wird gesetzt.	Schließen Sie die Parametereinstellung ab.
Der beste Vakuumzustand kann nicht erreicht werden Die Vakuumpumpgeschwindigkeit ist langsam.	1. KurzeVakuumierzeit.2. In der Vakuumpumpe ist nicht genügend Öl vorhanden oder das Öl ist nicht sauber.3. Luftleckage und Verschleiß des Dichtungsrings.	1. Verlängern Sie die Vakuumzeit.2. Ölstand prüfen, Öl nachfüllen oder wechseln (auf Ölsorte (Vakuumöl 46#, 68#) und Ölmenge achten).3.Ersetzen Sie den Dichtungsring.
Dichtungsfehler oder schlechte Abdichtung.	1.Die Beutel liegen nicht richtig auf denHeizplatten.2. Zu lange/zu kurze Versiegelungszeit.3. Unangemessene Heiztemperatur.4. Silikonstreifen beschädigt oder verunreinigt.5. Beschädigung des elektrischen Heizdrahtes .	1. Legen Sie die Beut der Reihe nach auf deTeller.2. Verkürzen/verlängern Sie die Versiegelungszeit.3. Wählen Sie die richtige Temperatur.4. Reinigen oder ersetzen Sie das Siliko Gummi.5. Elektrisches Heizkabel wechseln.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt.

Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730

EC

REP

UK

REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
