DZ-260C-V2 - Máquinas de envasado al vacío Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de envasado al vacío
Modelo	DZ-260C-V2
Marca	Vevor
Dimensiones de la cámara	355 x 340 x 70 mm
Longitud del sello	320 mm
Material del armazón	Acero inoxidable 201
Tipo de bomba de vacío	Bomba de aceite
Velocidad de bombeo	6,5 m³/h
Tensión de alimentación	CA 230 V, 50 Hz
Potencia máxima	1700 W
Potencia de la bomba	180 W
Funciones principales	Envasado al vacío, sellado, enfriamiento, marinado
Ajustes	Tiempo de vacío (general 30-40 s), tiempo de sellado (2-2,2 s), tiempo de enfriamiento (3-5 s)
Control	Panel numérico con botones de aumento/disminución y parada de emergencia
Indicadores	Vacuómetro, indicador de marinado
Accesorios incluidos	Alambre calefactor (x2), tela de teflón (x2), panel de relleno, aceite para bomba de vacío, llave Allen, bolsas de vacío (x30), cinta de sellado de cámara, cable de alimentación
Mantenimiento	Añadir/drenar el aceite de la bomba (nivel entre 1/2 y 3/4), limpiar la superficie y el interior después de su uso, reemplazar la tela de alta temperatura y la cinta de sellado si están desgastadas
Seguridad	No usar en ambientes húmedos o cerca de materiales inflamables; mantener fuera del alcance de los niños; desconectar en caso de daño
Reparabilidad	Piezas de repuesto disponibles: alambre calefactor, tela de teflón, cinta de sellado; reparaciones complejas por técnico calificado

Preguntas frecuentes - DZ-260C-V2 Vevor

¿Cómo ajustar el tiempo de vacío?

En estado de espera, use los botones DISMINUIR y AUMENTAR para ajustar la duración del vacío. El valor recomendado general es de 30 a 40 segundos.

¿Cómo ajustar el tiempo de sellado?

Use los botones DISMINUIR y AUMENTAR para ajustar el tiempo de sellado, generalmente entre 2 y 2,2 segundos. No ajuste demasiado tiempo para evitar quemar la banda calefactora.

¿Cómo añadir aceite a la bomba de vacío?

Desatornille la placa de protección trasera, retire el filtro de neblina de aceite, añada aceite para bomba de vacío (tipo 46# o 68#) hasta que el nivel esté entre 1/2 y 3/4 de la ventana de observación. Vuelva a enroscar el filtro y cierre.

¿Qué hacer si la máquina no arranca?

Verifique la conexión de la alimentación eléctrica: asegúrese de que el enchufe esté bien conectado y que el interruptor de alimentación esté en posición de encendido. Si el panel no se enciende, verifique el cableado interno.

¿Cómo reemplazar la tela de alta temperatura (tela de teflón)?

Retire los tornillos de ambos lados de la placa, levante el conjunto, retire los tornillos superiores, quite la tela vieja, coloque la nueva y vuelva a instalar los tornillos originales.

¿Qué tipo de aceite usar para la bomba de vacío?

Use aceite para bomba de vacío tipo 46# o 68#. No llene demasiado: el nivel debe estar entre 1/2 y 3/4 de la ventana de observación.

¿Cómo usar la función de marinado?

Presione el botón MARINADO en la esquina superior derecha del panel de control. El indicador se enciende. Ajuste el tiempo de bombeo y comience. La máquina permanece en estado de vacío sin sellado.

¿Por qué la máquina no alcanza un buen vacío?

Causas posibles: tiempo de vacío demasiado corto, nivel de aceite insuficiente, fuga de aire debido a un sello desgastado. Prolongue el tiempo, verifique el aceite o reemplace el sello.

¿Cómo limpiar la máquina?

Después de su uso, limpie la superficie con un paño seco y retire los residuos del interior. Almacene en un lugar limpio, seco y seguro, fuera del alcance de los niños.

¿Dónde encontrar piezas de repuesto?

Las piezas como alambre calefactor, tela de teflón y cinta de sellado están disponibles a través del fabricante o distribuidores autorizados. Consulte el sitio web www.vevor.com/support para obtener asistencia.

MANUAL DE USUARIO DZ-260C-V2 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

MÁQUINA DE ENVASADO AL VACÍO MANUAL DE USUARIO

1. Lea atentamente y comprenda todas las INSTRUCCIONES DE MONTAJE Y OPERACIÓN antes de operar.
2. El incumplimiento de las normas de seguridad y otras precauciones de seguridad básicas puede provocar lesiones personales graves.

REGLAS GENERALES DE SEGURIDAD

Lea todas las instrucciones de funcionamiento antes de utilizar el producto por primera vez; contienen información importante sobre el funcionamiento correcto.

La garantía quedará anulada si se producen daños como resultado de

incumplimiento de las instrucciones de funcionamiento. ¡Se excluye

responsabilidad por todos y cada uno de los daños consiguientes!

No asumimos ninguna responsabilidad por daños materiales o personales causados por un uso indebido o por no observar las instrucciones de seguridad. En tales casos la garantía quedará nula.

Por razones de seguridad y de homologación (CE), no está permitida la conversión, modificación o desmontaje no autorizados de los productos.

El producto no es un juguete y debe mantenerse fuera del alcance de los niños.

Por lo tanto, se debe tener especial cuidado si hay niños presentes.

El producto no debe humedecerse ni mojarse, solo está diseñado para usarse en lugares interiores secos (no baños o áreas húmedas similares). Existe riesgo de descarga eléctrica fatal.

No exponga el producto ni sus accesorios a la humedad ni a temperaturas extremadamente altas o bajas.

No deje los materiales de embalaje sin terminar, ya que pueden convertirse en un material de juego peligroso para los niños.

La caída, la presión o las fuerzas de tracción podrían destruir o al menos limitar el funcionamiento del producto.

Nunca coloque el dispositivo cerca de materiales combustibles o fácilmente inflamables.

¡Asegúrese siempre de que la mesa giratoria sobre la que se coloca el objeto esté situada en el centro de la carcasa!

Esta máquina utiliza película de plástico o película de aluminio como materiales para envasar al vacío alimentos en pasta, frutas, verduras, salsa, productos químicos, productos farmacéuticos, componentes electrónicos, instrumentos de precisión, metales raros y otros artículos. Los productos envasados al vacío no se oxidan ni se enmohecen fácilmente. Especialmente adecuados para industrias como el té, la alimentación y la medicina.

Si tiene motivos para suponer que ya no es posible realizar un funcionamiento seguro, desconecte el dispositivo inmediatamente y asegúrelo contra un funcionamiento involuntario.

Se puede suponer que ya no es posible un funcionamiento seguro si

- el dispositivo muestra signos visibles de daños,

- el dispositivo ya no funciona,

- después de un período más largo de almacenamiento en condiciones desfavorables,

- después de un fuerte estrés durante el transporte.

GUARDE ESTAS INSTRUCCIONES

Modelo	DZ-260C-V1	DZ-260C-V2	DZ-260C-V3
Longitud del sello	320 mm	320 mm	320 mm
Dimensiones de la cámara	355*340*70 mm	355*340*70 mm	355*340*70 mm
Tipo de bomba o vacío	Bomba de aceite	Bomba de aceite	Bomba de aceite
Velocidad de bombeo de la bomba de vacío	6,5 m3/h	6,5 m3/h	6,5 m3/h
Voltaje	CA 120 V 60	CA 230 V 50	CA 230 V 50
Máxima potencia	1700W	1700W	1700W
Potencia de la bomba de vacío	180 W	180 W	180 W
Material de la máquina	Acero inoxidable 201	Acero inoxidable 201	Acero inoxidable 201

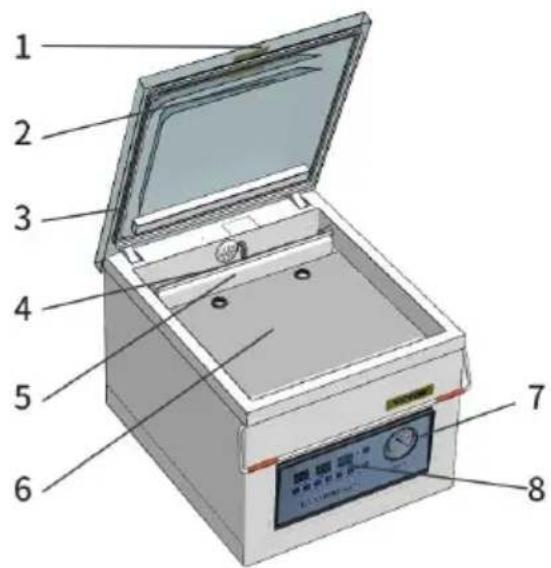

1	Tapa de vacío	10	Transformador de calefacción
2	Tira de silicona	11	Electroválvula de bomba d vacío
3	Barra de sellado al vacío	12	Interruptor de encendido
4	Tira de sellado calefactora	13	Enchufe de alimentación
5	Varilla de prensado de bolsas	14	Bomba de vacío
6	Placa base	15	Puerto de inyección de aceite
7	Indicador	16	Ventana de observación de nivel de aceite
8	Manómetro de vacío	17	Tornillo de drenaje de ace
9	Tarjeta de circuitos

LISTA DE PIEZAS

Parts\Model	DZ-260C-V1	DZ-260C-V2	DZ-260C-V3
Alambre calefactor	×2	×2	×2
Tela de teflón	×2	×2	×2
Tablero de relleno	×1	×1	×1
Aceite para bomba de vacío	×1	×1	×1
Llave Allen	×1	×1	×1
Bolsa de vacío	×30	×30	×30
Tira de sellado de cámara	×1	×1	×1
Cable de alimentación	×1	×1	×1
Manual de usuario	×1	×1	×1

INSTRUCCIONES DE OPERACIÓN

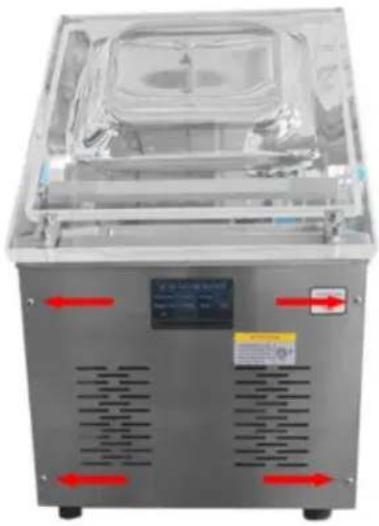

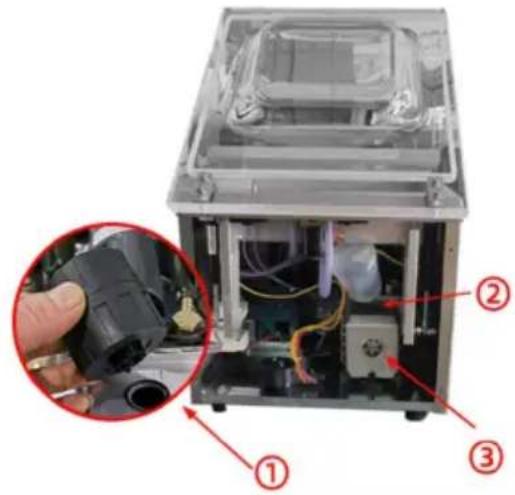

1. Desatornille la placa de la cubierta trasera.

1. ①. Retire el filtro de neblina de aceite;

②. Agregue aceite a la bomba de vacío;

③. Nivel de aceite entre 1/2 y 3/4 del orificio de observación (no llenar); Después de agregar el aceite, vuelva a enroscar el filtro de neblina de aceite y cierre la tapa trasera.

Paso 1: Conecte la fuente de alimentación correspondiente

Paso 2: ABRIR AIRE CAMBIAR

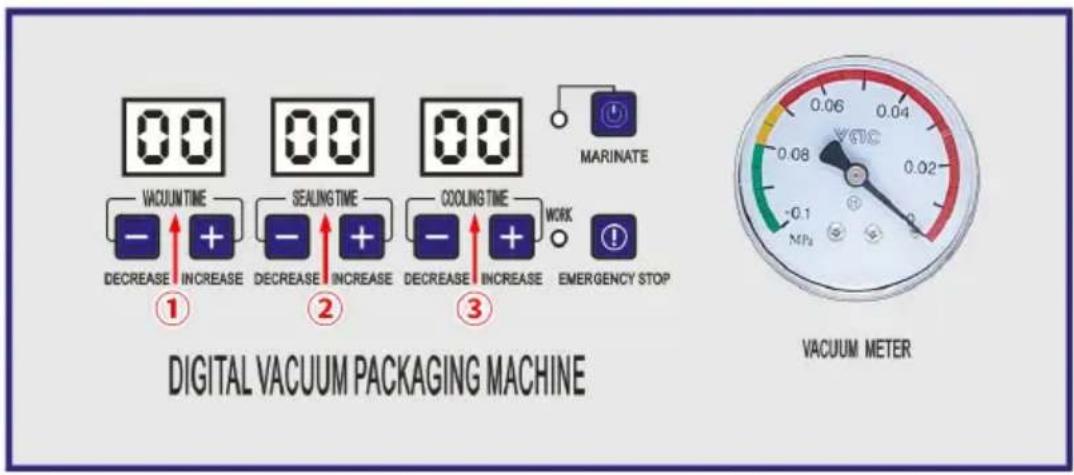

Paso 3: ① TIEMPO DE VACÍO: En el estado de espera, haga clic en DISMINUIR o AUMENTAR para configurar el tiempo de vacío ideal; los elementos generales se configuran entre 30 y 40 s.

Paso 4: ② TIEMPO DE SELLADO: Haga clic en el botón DISMINUIR o AUMENTAR para configurar el tiempo. El tiempo de sellado generalmente se establece en 2-2,2 s. El tiempo de sellado se establece de acuerdo con el tipo de bolsa de vacío. Está estrictamente prohibido configurar el tiempo demasiado largo o quemará la tira de calentamiento de sellado.

Paso 5: ③ TIEMPO DE ENFRIAMIENTO: En el estado de espera, haga clic en el botón DISMINUIR o AUMENTAR para configurar el tiempo de enfriamiento; los elementos generales se configuran entre 3 y 5 segundos.

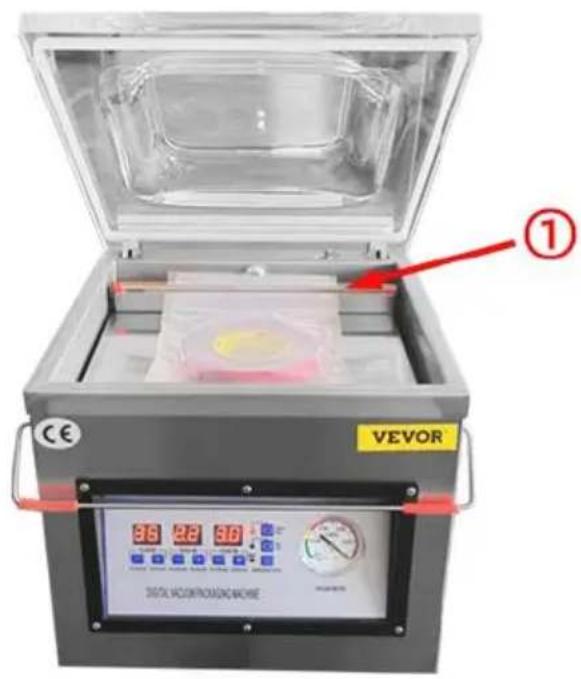

4.① Coloque el producto dentro, el sello de la bolsa de vacío se coloca en la tira calefactora. Presione la tira de la bolsa para aplanar el producto.

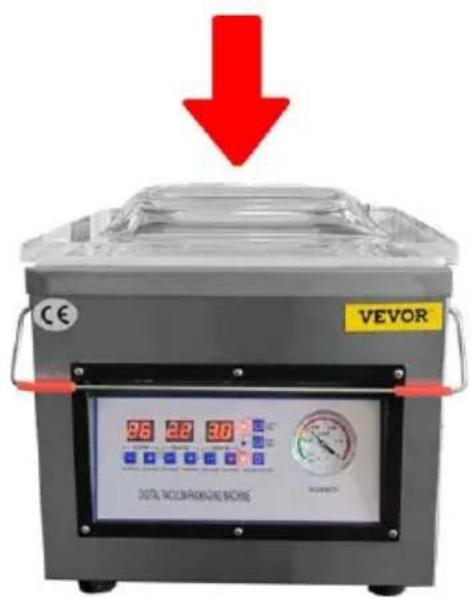

1. Sujete la parte delantera de la cubierta con ambas manos y presione firmemente hacia abajo la tapa. La máquina empieza a funcionar; después de que el vacuómetro el puntero empiece a correr, afloje las manos. La máquina completa automáticamente el embalaje.

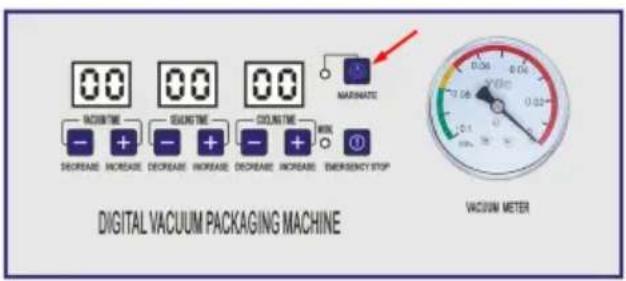

1. MARINADO: Haga clic en el botón de marinado en la esquina superior derecha del panel de control, la luz indicadora de marinado se encenderá. Ajuste el tiempo de bombeo y comience el trabajo de marinado. En este momento, la máquina está en estado de solo vacío sin sellado.

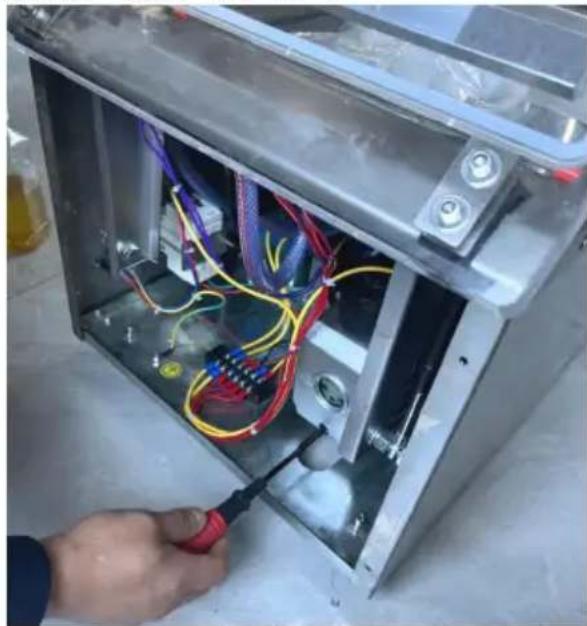

2. Cuando la máquina necesite cambiar el aceite o no se utilice durante un tiempo prolongado, afloje el tornillo que se encuentra debajo de la ventana de aceite y vacíe el aceite de la bomba de vacío. Se recomienda reemplazar el aceite de la bomba de vacío después de que la máquina haya estado

funcionando de manera continua durante 800 horas.

1. Después de su uso, se debe limpiar la superficie de la máquina y los materiales residuales del interior de la misma.
2. Al guardarlo, manténgalo en un lugar limpio, seco y seguro, fuera del alcance de los niños.
3. Todo mantenimiento, servicio y reparación no descrito en el manual debe ser realizado por técnicos de servicio calificados.

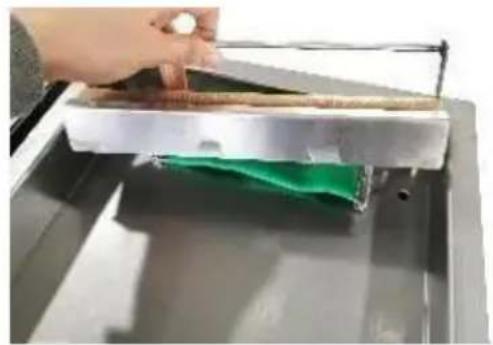

Reemplazar el paño de alta temperatura (paño de teflón)

1. Retire los tornillos de ambos lados de la bandeja y luego levante toda la bandeja.

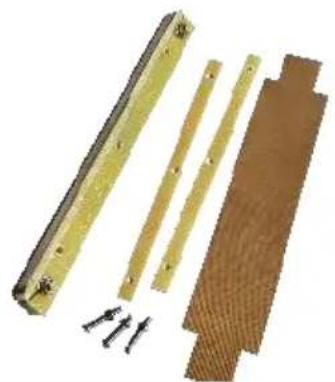

1. Quite el paño de alta temperatura viejo.

1. Retire los tornillos superiores.

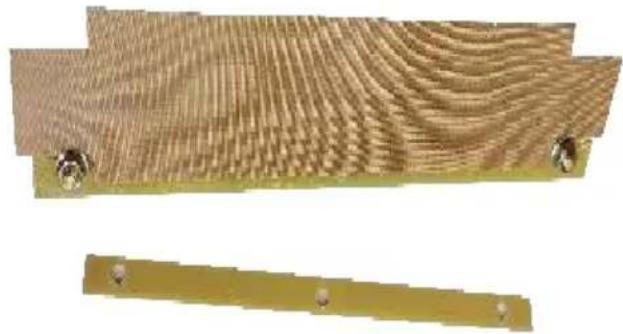

1. Coloque un paño nuevo para alta temperatura.

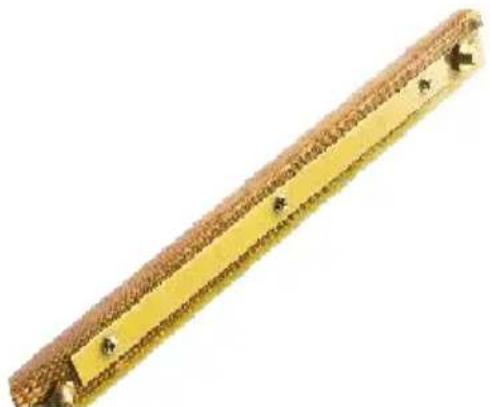

1. Finalización de la instalación.

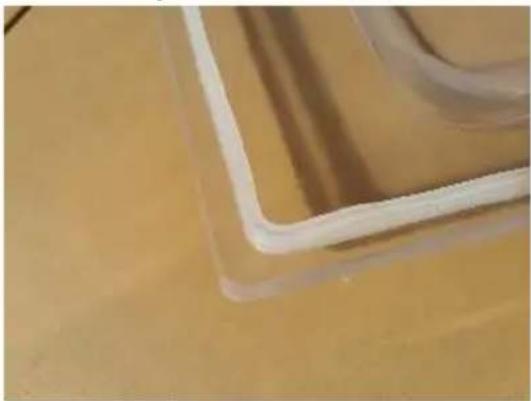

Reemplazar la tira de sellado de la cámara

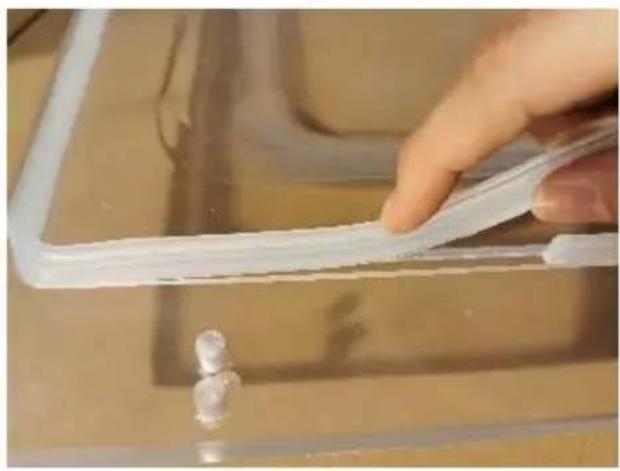

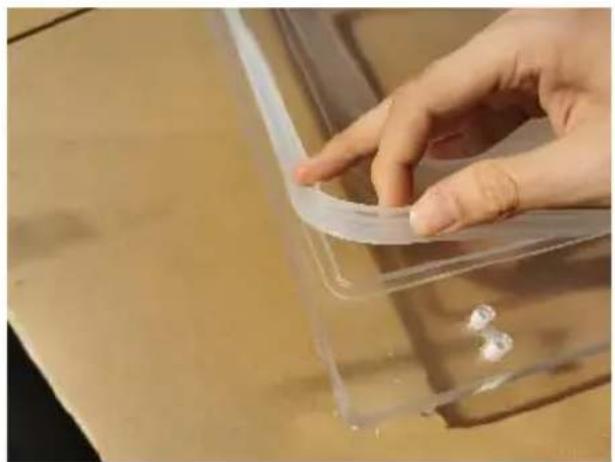

1. Retire la tira de sellado de la cámara.

1. Reemplace la tira de sellado de la cámara con una nueva.

1. Completar la instalación.

Problema	Posible causa	Solución
La máquina no funciona y el panel o control no muestra nada.	1.No hay conexión de la fuente de alimentación.2. El contacto del interruptor de encendido se pierde.	1. Compruebe si el enchufe y la toma están conectados correctamente.2. Verifique si el cablead de la parte de entrada o energía dentro de la máquina está suelto o desconectado.
El control panel pues en marcha, pero la máquina No funciona.	Se está configurando el parámetro.	Complete la configuración de parámetros.
No se puede lograr mejor estado de vacío. La velocidad bombeo de vacío es lenta.	1. Tiempo de aspiración corto.2. El aceite en la bomb de vacío no es suficient el aceite no está limpio.3. Fuga de aire y desg del anillo de sellado.	1.Amplíe el tiempo de vacío.2. Verifique el nivel de aceite, reposte o cambie aceite (preste atención al tipo de aceite (aceite de vacío 46#, 68#) y la cantidad de aceite.3. Reemplace el anillo de sellado.
Falla de sellado o Mal sellado.	1.Las bolsas no están colocadas correctamente sobre las placas calefactoras.2. Tiempo de sellado demasiado largo/corto.3. Temperatura de calentamiento inadecuada.4.Tira de silicona dañada o con impurezas.5. Daños en el cable calefactor eléctrico .	1. Coloque las bolsas en plato en orden.2. Acortar/prolongar el tiempo de sellado.3. Elija la temperatura adecuada.4. Limpie o reemplace la silicona. goma.5. Cambie el cablecalefactor eléctrico.

ELIMINACIÓN CORRECTA

Este producto está sujeto a las disposiciones de la Directiva Europea 2012/19/CE. El símbolo que muestra un contenedor de basura tachado indica que el producto requiere una recogida selectiva de residuos en la Unión Europea. Esto se aplica al producto y a todos los accesorios marcados con este símbolo. Los productos marcados como tales no pueden desecharse con los residuos domésticos normales, sino que deben llevarse a un punto de recogida para reciclar dispositivos eléctricos y electrónicos.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
