Tipo di prodotto	Macchina per il confezionamento sottovuoto a camera
Marca	Vevor
Modello	DZ-260S-V2
Lunghezza della saldatura	260 mm
Dimensioni della camera	330 × 270 × 50 mm
Tipo di pompa per vuoto	Pompa ad olio
Velocità di pompaggio	4,2 m³/h
Alimentazione elettrica	CA 230 V, 50 Hz
Potenza massima	950 W
Potenza della pompa	120 W
Materiale della macchina	Acciaio inossidabile 201
Funzioni principali	Sottovuoto, saldatura, raffreddamento regolabili
Impostazioni	Tempo di vuoto (30-40 s), tempo di saldatura (1,5-2 s), tempo di raffreddamento (3-5 s)
Contenuto della confezione	Filo riscaldante, tessuto teflon, pannello di riempimento, olio per pompa a vuoto, chiave esagonale, 30 sacchetti sottovuoto, nastro di tenuta della camera, cavo di alimentazione, 2 fusibili, manuale d'uso
Manutenzione ordinaria	Cambiare l'olio della pompa dopo 800 ore di funzionamento; pulire la superficie e l'interno dopo l'uso
Tipi di olio consigliati	Olio per vuoto 46# o 68#
Parti di ricambio sostituibili	Fusibile, filo riscaldante, tessuto teflon (alta temperatura), nastro di tenuta della camera, anello di tenuta
Sicurezza	Non utilizzare senza olio; non esporre all'umidità; non lasciare incustodito dai bambini; scollegare in caso di funzionamento anomalo
Condizioni di conservazione	Luogo pulito, asciutto e sicuro, fuori dalla portata dei bambini
Produttore	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN
Importatore Australia	SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122
Importatore Stati Uniti	Sanven Technology Ltd, Suite 250, 9166 Technique
Assistenza e garanzia	www.vevor.com/support

Domande frequenti - DZ-260S-V2 Vevor

Cosa fare se la macchina non si accende e il pannello di controllo non mostra nulla?

Controllare prima che la spina di alimentazione sia correttamente inserita. Quindi, ispezionare il cavo di alimentazione e il fusibile. Se il fusibile è danneggiato, sostituirlo con un fusibile nuovo dello stesso tipo. Infine, aprire il coperchio posteriore e verificare che i cablaggi interni non siano allentati o scollegati.

Perché il confezionamento sottovuoto è lento o non raggiunge la pressione ideale?

Può essere dovuto a un tempo di vuoto troppo breve, a una pompa a vuoto scarsamente lubrificata o a una perdita d'aria. Aumentare il tempo di vuoto nelle impostazioni. Controllare il livello dell'olio della pompa (deve essere tra 1/2 e 3/4 dell'oblò) e la pulizia dell'olio. Sostituire l'olio se necessario (olio per vuoto 46# o 68#). Se il problema persiste, sostituire l'anello di tenuta della camera.

La macchina non sigilla correttamente o la saldatura è di scarsa qualità. Cosa fare?

Assicurarsi che i sacchetti siano posizionati correttamente sulla barra riscaldante. Verificare che il tempo di saldatura sia adatto allo spessore del sacchetto (generalmente 1,5-2 secondi). Se la barra di silicone è danneggiata o sporca, pulirla o sostituirla. Se il filo riscaldante è rotto, sostituirlo con uno nuovo.

Come cambiare l'olio della pompa a vuoto?

Scollegare l'apparecchio. Aprire il coperchio posteriore. Posizionare un contenitore sotto la vite di scarico dell'olio (situata sotto l'oblò). Allentare la vite per scaricare l'olio usato. Riavvitare la vite di scarico. Rimuovere il filtro nebbia olio, aggiungere olio nuovo fino a quando il livello si trova tra 1/2 e 3/4 dell'oblò. Riposizionare il filtro e il coperchio. Si consiglia di cambiare l'olio dopo 800 ore di funzionamento continuo.

Come sostituire il fusibile?

Scollegare l'apparecchio. Individuare la presa di alimentazione sul retro della macchina. Estrarre l'alloggiamento del fusibile. Rimuovere il fusibile danneggiato e sostituirlo con uno nuovo dello stesso calibro. Reinserire l'alloggiamento. Il fusibile è identificabile dalla sua forma cilindrica nella scanalatura.

Come sostituire il filo riscaldante?

Scollegare l'apparecchio. Rimuovere le viti ai due lati del piatto, quindi sollevare l'intero piatto. Individuare il filo riscaldante danneggiato, rimuoverlo e installare un nuovo filo riscaldante identico. Riavvvitare il piatto.

Come sostituire il tessuto teflon (tessuto ad alta temperatura)?

Scollegare l'apparecchio. Rimuovere le viti del piatto, sollevarlo. Rimuovere il vecchio tessuto teflon usurato. Applicare un nuovo tessuto assicurandosi che sia ben teso. Riavvvitare il piatto. Il tessuto teflon protegge il filo riscaldante e garantisce una buona tenuta.

Posso utilizzare la macchina senza olio nella pompa?

No, è severamente vietato avviare la pompa a vuoto senza olio. Danneggerebbe irreparabilmente la pompa. Controllare sempre il livello dell'olio prima dell'uso e rabboccare se necessario.

Come regolare i tempi di vuoto, saldatura e raffreddamento?

Utilizzare il pannello di controllo: premere il tasto 'SETTING' per selezionare il parametro da regolare. Utilizzare i tasti 'RAISE' e 'LOWER' per regolare il valore. Il tempo di vuoto è generalmente impostato tra 30 e 40 secondi, il tempo di saldatura tra 1,5 e 2 secondi (a seconda dello spessore del sacchetto), e il tempo di raffreddamento tra 3 e 5 secondi. Dopo la regolazione, premere nuovamente 'SETTING' finché non viene visualizzato 'ED', che indica la fine della regolazione.

Come eseguire la manutenzione e conservare la macchina dopo l'uso?

Dopo ogni utilizzo, pulire la superficie della macchina e rimuovere i residui di cibo all'interno. Se la macchina non deve essere utilizzata per un lungo periodo, scaricare l'olio della pompa. Conservarla in un luogo pulito, asciutto e sicuro, fuori dalla portata dei bambini. Non esporla all'umidità o a temperature estreme.

MANUALE UTENTE DZ-260S-V2 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MACCHINA PER IL SOTTOVUOTO MANUALE D'USO

1. leggere attentamente e comprendere tutte le ISTRUZIONI DI MONTAGGIO E FUNZIONAMENTO .

2. La mancata osservanza delle norme di sicurezza e di altre precau di sicurezza di base può causare gravi lesioni personali.

GENERAL SAFETY RULES

Prima di utilizzare il prodotto per la prima volta, leggere attentamente istruzioni per l'uso, che contengono informazioni importanti per il corret funzionamento.

La garanzia decade in caso di danni derivanti dalla mancata osservar delle istruzioni per l'uso. È esclusa ogni responsabilità per eventuali d conseguenti!

Non ci assumiamo alcuna responsabilità per danni a cose o lesioni personali causati da un uso improprio o dalla mancata osservanza de istruzioni di sicurezza! In tali casi la garanzia/garanzia decade

Per motivi di sicurezza e di omologazione (CE) non è ammessa la trasformazione, la modifica o lo smontaggio non autorizzati dei prodotti

Il prodotto non è un giocattolo e deve essere tenuto fuori dalla porta bambini.

Occorre pertanto prestare particolare attenzione in presenza di bambini.

Il prodotto non deve inumidirsi o bagnarsi, è destinato esclusivamente all'uso in luoghi asciutti e al chiuso (non in bagni o aree umide sim Esiste il rischio di scosse elettriche mortali.

Non esporre il prodotto o i suoi accessori a umidità o a temperature estremamente alte o basse.

Non lasciare i materiali d'imballaggio incustoditi. Potrebbero diventare u

pericoloso materiale di gioco per i bambini.

Forze di caduta, pressione o trazione potrebbero distruggere o quantomeno limitare la funzionalità del prodotto.

Non posizionare mai l'apparecchio in prossimità di materiali combustibili facilmente infiammabili.

Assicurarsi sempre che il tavolo rotante su cui è posizionato l'oggetto trovi al centro dell'alloggiamento!

Questa macchina utilizza pellicole di plastica o pellicole di alluminio di plastica come materiali per confezionare sottovuoto alimenti in pasta, fi verdure in salsa, prodotti chimici, prodotti farmaceutici, componenti elettronici, strumenti di precisione, metalli rari e altri articoli. I prodotti confezionati sottovuoto non si ossidano o ammuffiscono facilmente.

Particolarmente adatti per settori quali tè, cibo e medicina.

Se si ha motivo di supporre che non sia più possibile un funzioname sicuro, scollegare immediatamente l'apparecchio e proteggerlo da un'attivazione involontaria.

Si può supporre che il funzionamento sicuro non sia più possibile se:

- il dispositivo presenta segni visibili di danneggiamento,

- il dispositivo non funziona più,

- dopo un periodo di conservazione prolungato in condizioni sfavorevol

- a seguito di forti sollecitazioni durante il trasporto.

SALVA LE ISTRUZIONI SE

MODEL AND PARAMETERS

Modello	Modello DZ-260 A-V1	Modello DZ-260 A-V2	Modello DZ-260 A- V3	Modello DZ-260 S-V1	Modello DZ-260 S-V2	Modello DZ-260S -V3
Lunghezza del sigillo	260mm	260mm	260mm	260mm	260mm	260mm
Dimensioni della camera	Dimensioni: 330×270×50mm			Dimensioni: 330×270×50mm
Tipo di pompa per vuoto	Pompa dell'olio	Pompa dell'olio	Pompa dell'olio	Pompa dell'olio	Pompa dell'olio	Pompa dell'olio
Velocità di pompaggio della pompa per vuoto	6,5m3/ora	6,5m3/ora	6,5m3/ora	4,2m3/ora	4,2m3/ora	4,2m3/ora
Voltaggio	CA 120 V 60 Hz	CA 230V 50Hz	CA 230V 50Hz	CA 120 V 60 Hz	CA 230V 50Hz	CA 230V 50Hz
Potenza massima	950 Watt	950 Watt	950 Watt	950 Watt	950 Watt	950 Watt
Potenza della pompa per vuoto	180W	180W	180W	120W	120W	120W
Materiale della macchina	Acciaio inossidabile 201			Acciaio inossidabile 201

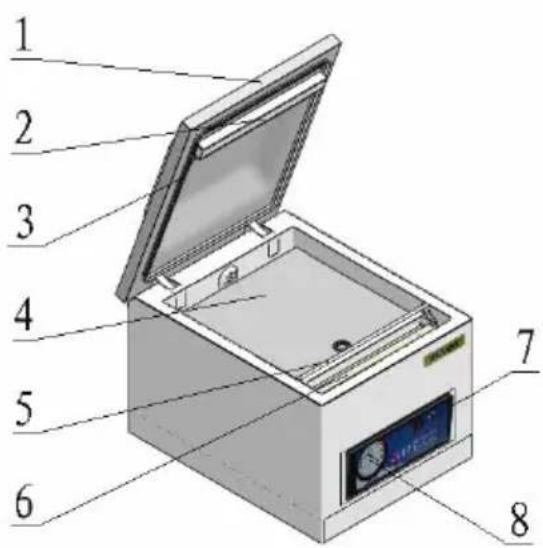

STRUCTURE DIAGRAM

1	Copertura del vuoto	10	Spina di alimentazione
2	Striscia di silicone	11	Scheda di circuito
3	Barra di sigillatura sottovuoto	12	Elettrovalvola pompa vuoto
4	Piastra di base	13	Trasformatore di riscaldamento
5	Asta di pressatura per sacchi	14	Foro per vite del coperchi posteriore
6	Striscia riscaldante sigillante	15	Pompa per vuoto
7	Indicatore	16	Porta di iniezione dell'olio
8	Misuratore del vuoto	17	Finestra di osservazione di livello dell'olio
9	Interruttore di alimentazioni	18	Vite di scarico dell'olio

PARTS LIST

Parts\Model	ModelloDZ-260A-V1	ModelloDZ-260A-V2	ModelloDZ-260A-V3	ModelloDZ-260S-V1	ModelloDZ-260S-V2	ModelloDZ-260S-V3
Filo riscaldante	× 1	× 1	× 1	× 1	× 1	× 1
Tessuto in teflon	× 1	× 1	× 1	× 1	× 1	× 1
Pannello di riempimento	× 1	× 1	× 1	× 1	× 1	× 1
Olio per pompa a vuoto	× 1	× 1	× 1	× 1	× 1	× 1
Chiave a brugola	× 1	× 1	× 1	× 1	× 1	× 1
Sacchetto per il vuoto	× 30	× 30	× 30	× 30	× 30	× 30
Striscia di tenuta della camera	× 1	× 1	× 1	× 1	× 1	× 1
Cavo di alimentazione	×1	×1	×1	×1	×1	×1
Fusibile	×2	×2	×2	×2	×2	×2
Manuale d'uso	×1	×1	×1	×1	×1	×1

OPERATING INSTRUCTIONS

4.

①: Svitare la vite del coperchio posteriore e sollevarlo;
②: Estrarre il filtro anti-nebbia d'olio;
③: Aggiungere l'olio della pompa per vuoto;
④: Livello dell'olio tra 1/2-3/4 del foro di osservazione (non riempire);
⑤: Dopo aver aggiunto l'olio, riavvitare il filtro anti-nebbia e chiudere il posteriore.

È severamente vietato avviare la pompa per vuoto senza olio.

Fase 1: Collegare l'alimentatore corrispondente

Fase 2: AprinENTERRUTTORE DI ALIMENTAZIONE

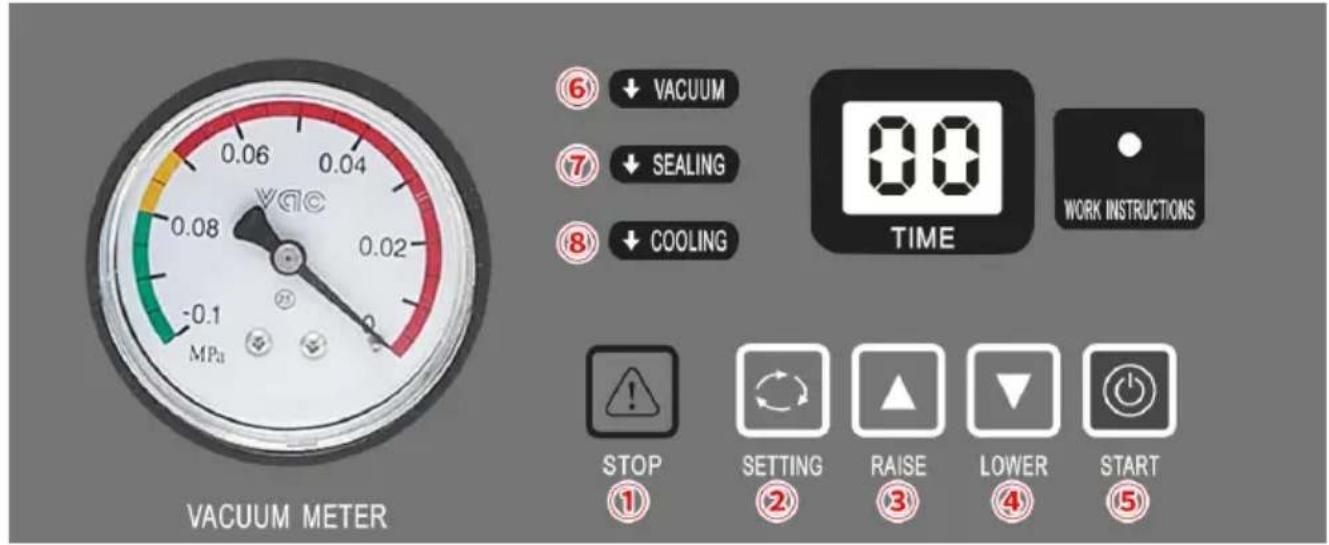

Fase 3: ⑥VUOTO: fare clic sul pulsante ② IMPOSTAZIONE sul panne controllo, selezionare l'impostazione target. Fare clic sul pulsante ③

SOLLEVAMENTO o ④ABBASSAMENTO per impostare il tempo di vuoto ideale. Il tempo di vuoto è generalmente impostato su 30-40S.

Fase 4: ⑦SIGILLATURA: fare clic due volte sul pulsante ②IMPOSTAZIO il tempo di sigillatura è generalmente impostato su 1,5-2S. Il tempo di impostato in base allo spessore del sacchetto sottovuoto. È severamente impostare un tempo di sigillatura troppo lungo o bruciare la striscia riso sigillatura.

Fase 5: ⑧ RAFFREDDAMENTO: Dopo aver impostato il tempo di sigil fare clic su ②PREMERE DI NUOVO IL PULSANTE SETTING per impo tempo di raffreddamento, solitamente 3-5 secondi. Dopo aver impostato di raffreddamento, fare clic sul pulsante ②SETTING e il pannello di co visualizzerà la lettera ED, che indica la fine del processo di impostazio

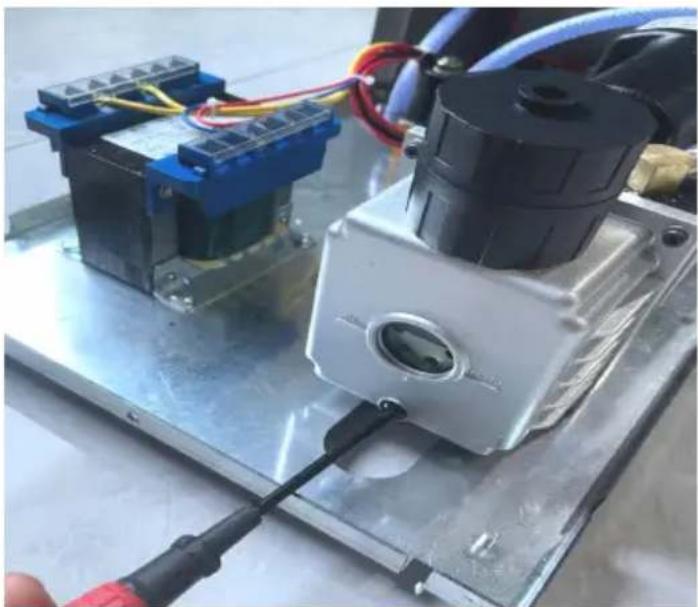

1. Quando la macchina ha bisogno di cambiare l'olio o non viene utiliz lungo periodo, allentare la vite sotto la finestra dell'olio e scaricare l'olio pompa a vuoto. Si consiglia di sostituire l'olio della pompa a vuoto dopo macchina ha funzionato ininterrottamente per 800 ore .

1. Dopo l'uso, la superficie della macchina deve essere pulita e materiali residui al suo interno devono essere rimossi.
2. Durante lo stoccaggio, tenere in un luogo pulito, asciutto e sicuro lontano dalla portata dei bambini.
3. Tutti gli interventi di manutenzione, assistenza e riparazione non trattati nel manuale devono essere eseguiti esclusivamente da tecnici qualificati .

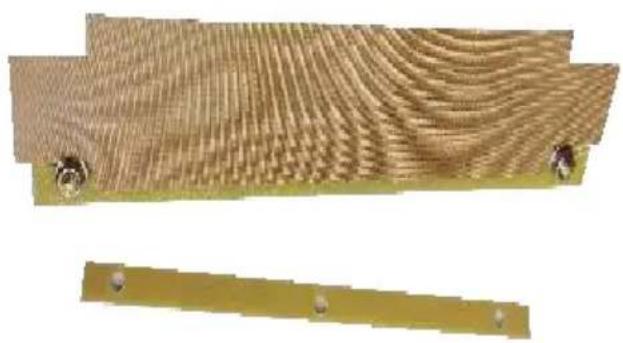

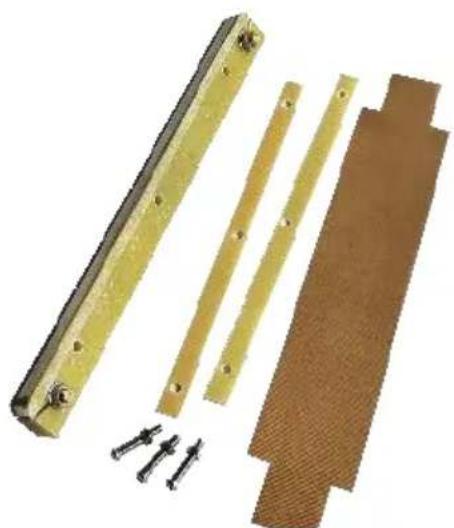

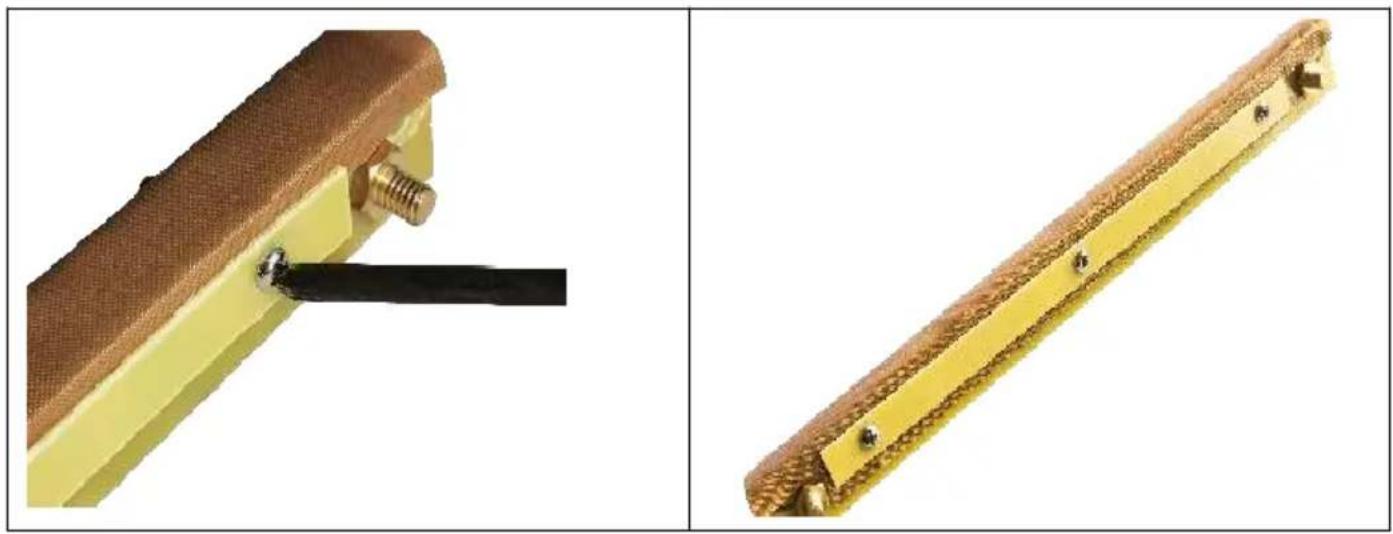

Sostituisci il panno ad alta temperatura (panno in teflon)

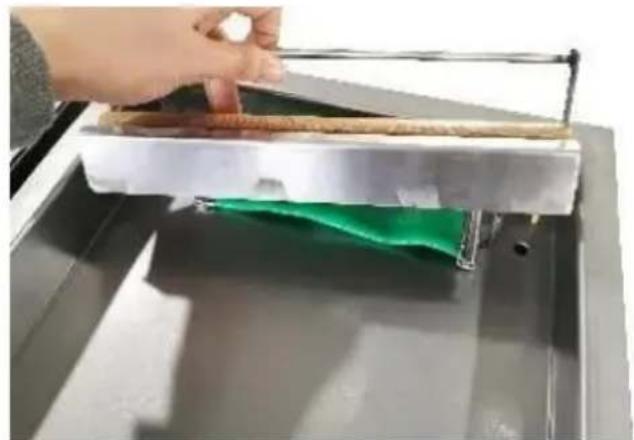

1. Rimuovere le viti su entram lati del vassoio, quindi sollevare l'intero vassoio .

1. Rimuovere le viti superiori .

1. R imuovere il vecchio pann' alta temperatura .

1. Applicare un nuovo panno ad temperatura .

1. Reinstallare le viti originali

2. Completamento dell'installazione

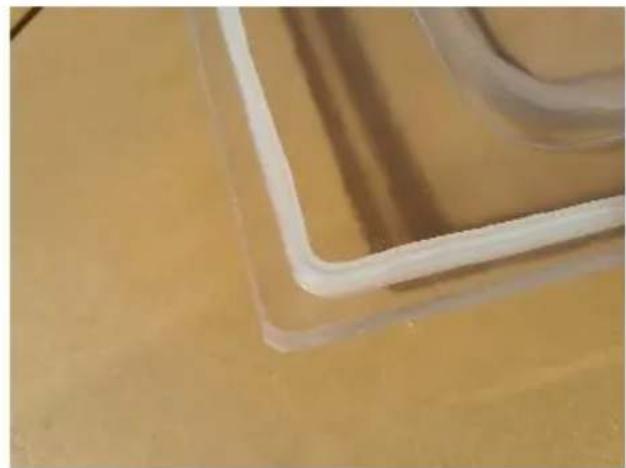

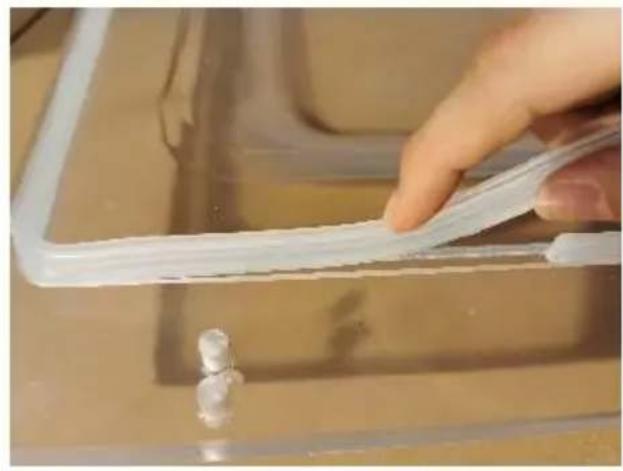

Sostituisci il Striscia di tenuta della camera

1. Rimuovere la striscia di tenuta della camera .

1. Sostituire il Striscia di tenuta camera con una nuova

1. Completamento del Installazion

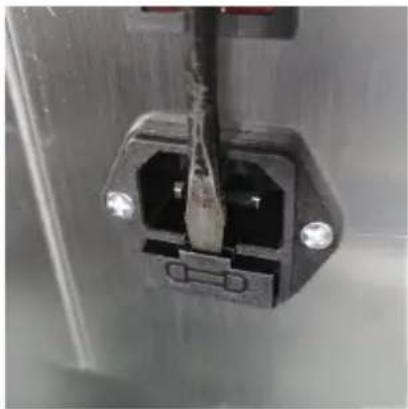

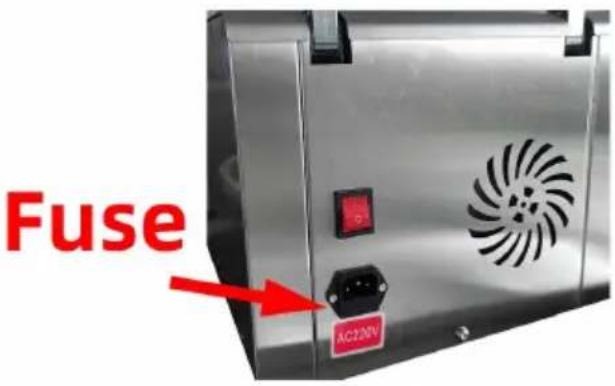

Se il fusibile è danneggiato, sostituirlo come mostrato

1.Trova la presa di corrente sul	2. Estrarre lo slot
3.II fusibile si trova nella scanala dello slot della scheda	16. Togliere un fusibile

Problema	Possibile causa	Soluzione
La macchina non funziona e il pannello controllo non mostra nulla.	1.Nessun collegamento dell'alimentazione elettrica.2.Il contatto dell'interruttore di alimentazione si allenta	1. Controllare che la spina e la presa siano collegate correttamente.2. Controllare se il cablaggio della parte d'ingresso dell'alimentazione all'interno della macchina è allentato o staccato.
IL controllare pannello avvio, ma la macchina	Il parametro è in fase impostazione.	Completare l'impostazione dei
non funziona.		parametri.
Non è possibile raggiungere il miglior stato di vuoto . La sottovuoto la velocità è lenta.	1.Tempo di aspirazione breve.2. L'olio nella pompa vuoto non è sufficiente oppure non è pulito.3. Perdita d'aria e usu dell'anello di tenuta.	1. Prolungare il tempo vuoto.2. Controllare il livello dell'olio, fare rifornimento o cambiare l'olio (fare attenzione a tipo di olio (olio per vuoto 46#, 68#) e alla quantità di olio).3.Sostituire l'anello di tenuta.
Guasto della tenuta o scarsa tenuta.	1.I sacchetti non sono posizionati correttamente sulle piastre riscaldanti.2. Tempo di sigillatura troppo lungo/breve.3. Temperatura di riscaldamento inadeguata .4. Striscia di silicone danneggiata o con impurità.5. Danni al filo elettric riscaldante .	1. Disporre i sacchetti sul piatto in ordine.2. Ridurre/prolungare il tempo di sigillatura.3. Scegliere la temperatura corretta.4. Pulire o sostituire il silicone gomma.5.Sostituire il filo riscaldante elettrico.

CORRECT DISPOSAL

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al

prodotto e a tutti gli accessori contrassegnati con questo simbolo. I p contrassegnati come tali non possono essere smaltiti con i normali rifi

domestici, ma devono essere portati in un punto di raccolta per il rici di dispositivi elettrici ed elettronici

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
