DZ-260S-V2 - Vakuumförpackningsmaskiner Vevor - Gratis bruksanvisning och manual

Produkttyp	Kammarvakuumförpackningsapparat
Varumärke	Vevor
Modell	DZ-260S-V2
Förslutningslängd	260 mm
Kammardimensioner	330 × 270 × 50 mm
Typ av vakuumpump	Oljepump
Pumphastighet	4,2 m³/h
Strömförsörjning	AC 230 V, 50 Hz
Maximal effekt	950 W
Pumpeffekt	120 W
Maskinmaterial	Rostfritt stål 201
Huvudfunktioner	Justerbart vakuum, försegling, kylning
Inställningar	Vakuumtid (30-40 s), förseglingstid (1,5-2 s), kylningstid (3-5 s)
Förpackningsinnehåll	Värmetråd, teflontyg, påfyllningspanel, vakuumpumpolja, sexkantsnyckel, 30 vakuumpåsar, kammartätningslist, strömkabel, 2 säkringar, bruksanvisning
Rutinunderhåll	Byt pumpolja efter 800 timmars drift; rengör ytan och insidan efter användning
Rekommenderade oljetyper	Vakuumolja 46# eller 68#
Utbytbara reservdelar	Säkring, värmetråd, teflontyg (hög temperatur), kammartätningslist, tätningsring
Säkerhet	Använd inte utan olja; exponera inte för fukt; lämna inte barn utan uppsikt; koppla ur vid onormal drift
Förvaringsvillkor	Rent, torrt och säkert ställe, utom räckhåll för barn
Tillverkare	Shanghaimuxinmuyeyouxiangongsi, Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN
Importör Australien	SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122
Importör USA	Sanven Technology Ltd, Suite 250, 9166 Technique
Support och garanti	www.vevor.com/support

Vanliga frågor - DZ-260S-V2 Vevor

Vad gör jag om maskinen inte startar och kontrollpanelen visar inget?

Kontrollera först att strömkabeln är korrekt ansluten. Inspektera sedan strömkabeln och säkringen. Om säkringen är skadad, byt ut den mot en ny säkring av samma typ. Öppna slutligen bakluckan och kontrollera att den interna ledningsdragningen inte är lös eller frånkopplad.

Varför är vakuumförpackningen långsam eller når inte det ideala trycket?

Detta kan bero på för kort vakuumtid, en dåligt smord vakuumpump eller en luftläcka. Öka vakuumtiden i inställningarna. Kontrollera pumpens oljenivå (ska vara mellan 1/2 och 3/4 av oljefönstret) och oljans renhet. Byt olja vid behov (vakuumolja 46# eller 68#). Om problemet kvarstår, byt ut kammarens tätningsring.

Maskinen förseglar inte korrekt eller svetsningen är av dålig kvalitet. Vad göra?

Se till att påsarna placeras korrekt på värmebandet. Kontrollera att förseglingstiden är lämplig för påsens tjocklek (vanligtvis 1,5 till 2 sekunder). Om silikonbandet är skadat eller smutsigt, rengör eller byt ut det. Om värmetråden är trasig, byt ut den mot en ny.

Hur byter jag olja i vakuumpumpen?

Koppla ur apparaten. Öppna bakluckan. Placera en behållare under oljeavtappningsskruven (under oljefönstret). Lossa skruven för att tömma den använda oljan. Dra åt avtappningsskruven igen. Ta bort oljedimfiltret, tillsätt ny olja tills nivån ligger mellan 1/2 och 3/4 av oljefönstret. Sätt tillbaka filtret och locket. Det rekommenderas att byta olja efter 800 timmars kontinuerlig drift.

Hur byter jag säkringen?

Koppla ur apparaten. Lokalisera strömkontakten på baksidan av maskinen. Ta ut säkringshållarens slits. Ta bort den skadade säkringen och ersätt den med en ny av samma typ. Sätt tillbaka slitsen. Säkringen känns igen på sin cylindriska form i spåret.

Hur byter jag värmetråden?

Koppla ur apparaten. Ta bort skruvarna på båda sidor av plattan, lyft sedan hela plattan. Lokalisera den skadade värmetråden, ta bort den och installera en ny identisk värmetråd. Skruva tillbaka plattan på plats.

Hur byter jag teflontyg (högtemperaturtyg)?

Koppla ur apparaten. Ta bort skruvarna på plattan, lyft den. Ta bort det gamla slitna teflontyget. Applicera ett nytt tyg och se till att det är ordentligt sträckt. Skruva tillbaka plattan. Teflontyget skyddar värmetråden och säkerställer god tätning.

Kan jag använda maskinen utan olja i pumpen?

Nej, det är strängt förbjudet att starta vakuumpumpen utan olja. Det skulle oåterkalleligt skada pumpen. Kontrollera alltid oljenivån före användning och fyll på vid behov.

Hur ställer jag in vakuum-, förseglings- och kylningstider?

Använd kontrollpanelen: tryck på knappen 'SETTING' för att välja parameter att justera. Använd knapparna 'RAISE' och 'LOWER' för att justera värdet. Vakuumtiden ställs vanligtvis in mellan 30 och 40 sekunder, förseglingstiden mellan 1,5 och 2 sekunder (beroende på påsens tjocklek), och kylningstiden mellan 3 och 5 sekunder. Efter justering, tryck på 'SETTING' igen tills 'ED' visas, vilket indikerar att inställningen är klar.

Hur underhåller och förvarar jag maskinen efter användning?

Efter varje användning, rengör maskinens yta och ta bort matrester inuti. Om maskinen inte ska användas under en längre tid, töm pumpens olja. Förvara den på en ren, torr och säker plats, utom räckhåll för barn. Utsätt den inte för fukt eller extrema temperaturer.

BRUKSANVISNING DZ-260S-V2 Vevor

Teknisk support och e-garanticertifikat

1. Läs noggrant och förstå alla MONTERINGS- OCH DRIFTINSTRUKTIONER innan användning.

Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder kan resultera i allvarliga personskador.

1. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande

säkerhetsåtgärder kan resultera i allvarliga personskador.

Garantin/garantin upphör att gälla om skador uppstår till följd av att bruksanvisningen inte har följts. Ansvar för alla följdskador är uteslutet! Vi tar inget ansvar för sakskador eller personskador orsakade av felaktig användning eller underlåtenhet att följa säkerhetsanvisningarna! I sådana fall upphör garantin/garantin

Läs hela bruksanvisningen innan du använder produkterna för första gången; den innehåller viktig information om korrekt drift.

Garantin upphör att gälla om skador uppstår till följd av att bruksanvisningen inte har följts. Ansvar för alla följdskador är uteslutet! Vi tar inget ansvar för sakskador eller personskador orsakade av felaktig användning eller underlåtenhet att följa säkerhetsanvisningarna! I sådana fall upphör garantin.

Den otillåtna omvandlingen, modifieringen eller demonteringen av produkterna är förbjuden av säkerhets- och godkännandeskäl (CE).

Produkten är inte en leksak och måste förvaras utom räckhåll för barn. Särskild försiktighet måste därför iakttas om barn är närvarande.

Produkten får inte bli fuktig eller blöt, den är endast avsedd för användning i torra, inomhusutrymmen (inte badrum eller liknande fuktiga utrymmen). I annat fall finns risk för dödlig elektrisk stöt.

Utsätt inte produkten eller dess tillbehör för fukt eller extremt höga eller låga temperaturer.

Lämna inte förpackningsmaterial utan uppsikt. Det kan bli farligt lekmaterial för barn.

Fall, tryck eller dragkrafter kan förstöra eller åtminstone begränsa produktens funktion.

Placera aldrig enheten i närheten av brännbara eller lättantändliga material.

Se alltid till att det roterande bordet som föremålet placeras på är placerat i mitten av huset!

Denna maskin använder plastfilm eller plastaluminiumfilm som material för att vakuumförpacka pastaprodukter, frukter, såsgrönsaker, kemikalier, läkemedel, elektroniska komponenter, precisionsinstrument, sällsynta metaller och andra föremål. Produkter som förpackas under vakuum är lätt oxiderade eller mögliga. Särskilt lämplig för industrier som te, mat och medicin.

Om du har anledning att anta att säker användning inte längre är möjlig, koppla ur enheten omedelbart och säkra den mot oavsiktlig användning.

Det kan antas att säker drift inte längre är möjlig om:

• enheten visar synliga tecken på skada,
• enheten inte fungerar längre,
• efter en längre tids lagring under ogynnsamma förhållanden,
• efter kraftig stress under transport.

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

Modell	DZ-260A-V1	DZ-260A-V2	DZ-260A-V 3	DZ-260S-V1	DZ-260S-V2	DZ-260S-V3
Tätningslängd	260 mm	260 mm	260 mm	260 mm	260 mm	260 mm
Kammarmått	330×270×50 mm			330×270×50 mm
Vakuumpump typ	Oljepump	Oljepump	Oljepump	Oljepump	Oljepump	Oljepump
Pumphastighet för vakuumpump	6,5 m3/h	6,5 m3/h	6,5 m3/h	4,2 m3/h	4,2 m3/h	4,2 m3/h
Spänning	AC120V60Hz	AC230V50Hz	AC230V50Hz	AC120V60Hz	AC230V50Hz	AC 230V50Hz
Max. Driva	950 W	950 W	950 W	950 W	950 W	950 W
Vakuumpumpskraft	180W	180W	180W	120W	120W	120W
Maskinmaterial	201 rostfritt stål			201 rostfritt stål

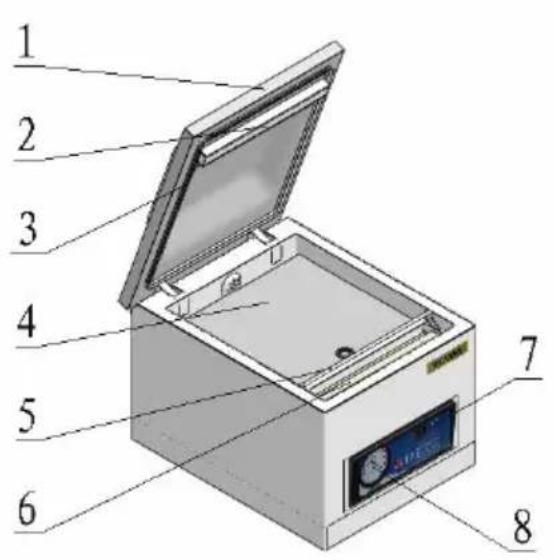

1	Vakuumlock	10	Elkontakt
2	Silikonremsa	11	Kretskort
3	Vakuumförseglingsstång	12	Vakuumpumpens magnetventil
4	Basplatta	13	Värmetransformator
5	Påse pressstav	14	Skruvhål för bakstycke
6	Tätande värmelist	15	Vakuumpump
7	Indikator	16	Oljeinsprutningsport
8	Vakuummätare	17	Fönster för observation av oljenivån
9	Strömbrytare	18	Oljeavtappningsskruv

DELLISTA

Model Parts	DZ-260 A-V1	DZ-260 A-V2	DZ-260 A-V 3	DZ-260 S-V1	DZ-260 S-V2	DZ-260 S-V3
Värmtråd	× 1	× 1	× 1	× 1	× 1	× 1
Teflontyg	× 1	× 1	× 1	× 1	× 1	× 1
Fyllnadstavla	×1	×1	×1	×1	×1	×1
Vakuumpump olja	×1	×1	×1	×1	×1	×1
Allen Key	×1	×1	×1	×1	×1	×1
Vakuumpåse	×30	×30	×30	×30	×30	×30
Kammartätnin gsremsa	×1	×1	×1	×1	×1	×1
Nätsladd	×1	×1	×1	×1	×1	×1
Säkring	× 2	× 2	× 2	× 2	× 2	× 2
Användarman ual	×1	×1	×1	×1	×1	×1

DRIFTSINSTRUKTIONER

8.

①: Skruva loss bakstyckets skruv och lyft på bakstycket; ②: Ta ut oljedimmafiltret; ③: Tillsätt vakuumpumpolja; ④: Oljenivå mellan 1/2-3/4 av observationshålet (fyll inte på); ⑤: Efter att ha fyllt på oljan, skruva tillbaka oljedimmafiltret, stäng bakstycket. Det är strängt förbjudet att starta vakuumpumpen utan olja.

Steg 1: Anslut den matchande strömförsörjningen

Steg 2: Öppna strömbrytaren

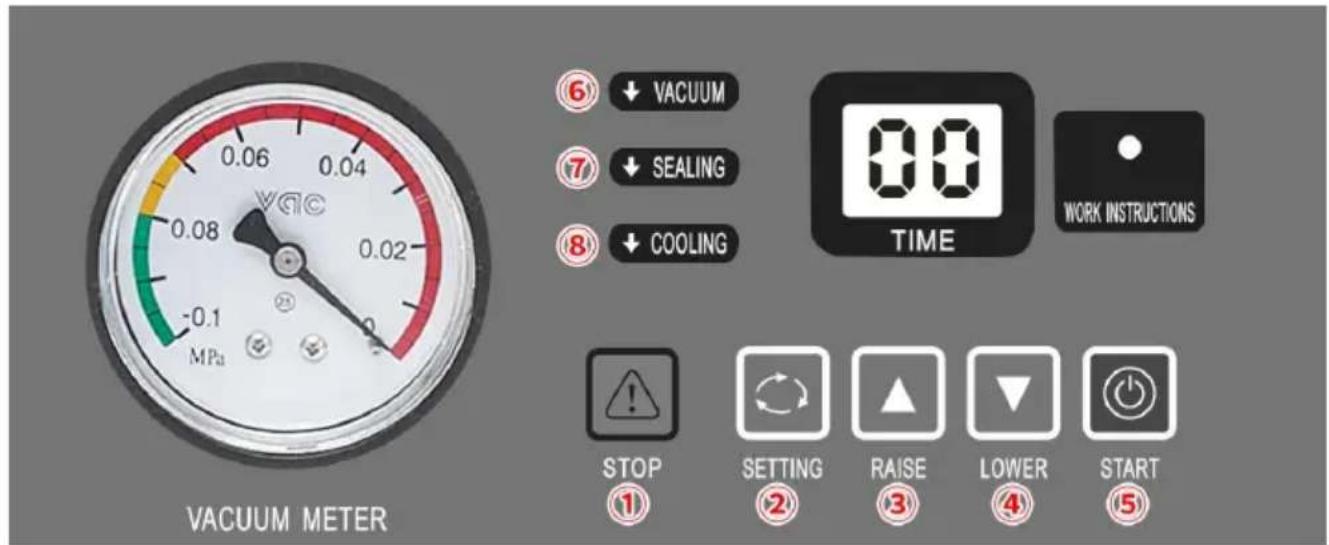

Steg 3: Vakuum: Klicka på knappen ② INSTÄLLNING på kontrollpanelen och välj målinställning. Klicka på knappen ③ HÖJ eller ④ SÄNK för att ställa in den idealiska vakuumtiden. Vakuumtiden är vanligtvis inställd på 30-40 sekunder.

Steg 4: Försegling: Klicka på knappen ② INSTÄLLNING två gånger. Förseglingstiden är vanligtvis inställd på 1,5-2 sekunder. Förseglingstiden ställs in beroende på tjockleken på vakuumpåsen. Det är strängt förbjudet att ställa in förseglingstiden för lång, eftersom det kan bränna ut tätningsvärmebandet.

Steg 5: Kylning: Efter att ha ställt in förseglingstiden, klicka på ②

INSTÄLLNING-knappen igen för att ställa in kylningstiden, vanligtvis 3-5 sekunder.

Efter att ha ställt in nedkylningstiden, klicka på knappen ② INSTÄLLNING. Kontrollpanelen visar bokstaven ED, vilket indikerar slutet på inställningsprocessen.

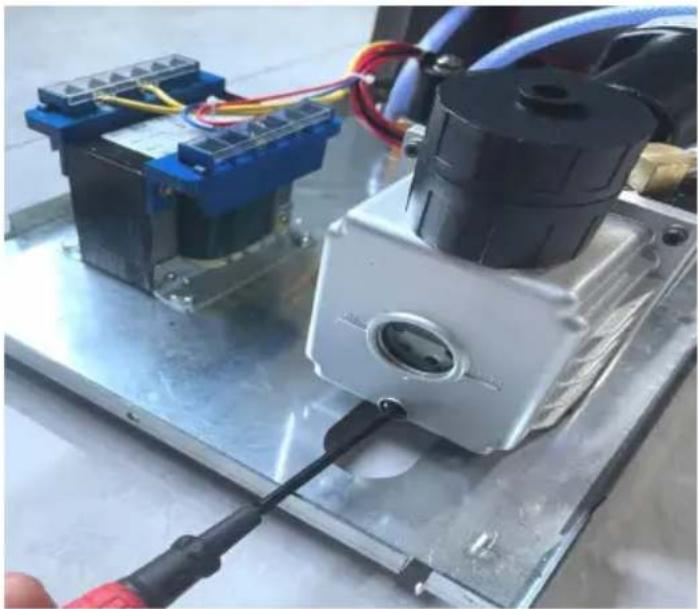

1. När maskinen behöver byta olja eller inte används under en längre tid, skruva loss skruven under oljefönstret och tappa ur vakuumpumpoljan. Föreslå att du byter ut vakuumpumpoljan efter att maskinen har arbetat kontinuerligt i 800 timmar.

1. Efter användning ska maskinens yta rengöras och restmaterial inuti maskinen tas bort.
2. Vid förvaring, förvara på en ren, torr och säker plats borta från barn.
3. Allt underhåll, service och reparationer som inte diskuteras i manualen bör endast utföras av kvalificerad servicetekniker.

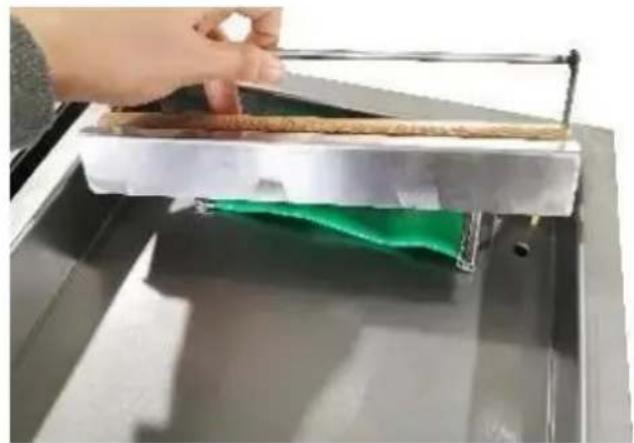

Byt ut högtemperaturduk (Teflonduk)

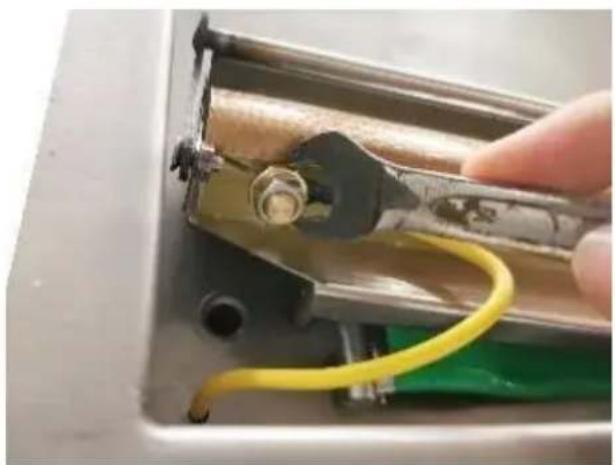

1. Ta bort skruvarna på båda sidor av brickan och plocka sedan upp hela brickan.

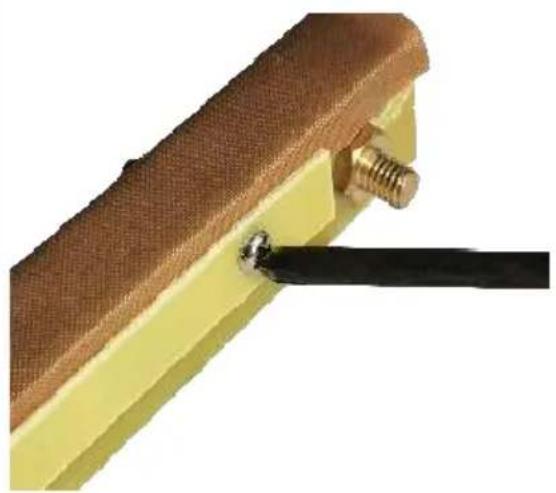

1. Ta bort de övre skruvarna.

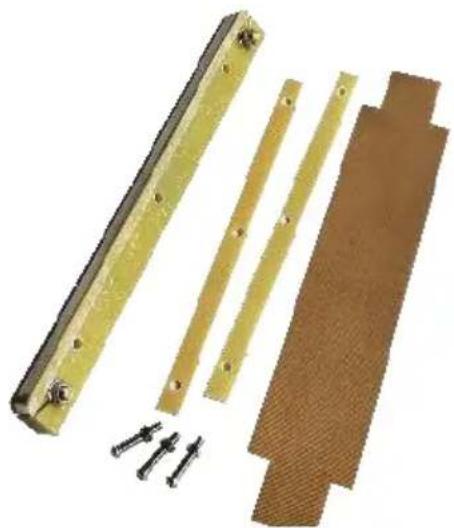

1. Ta bort det gamla högtemperaturduken.

1. Sätt tillbaka de ursprungliga skruvarna.

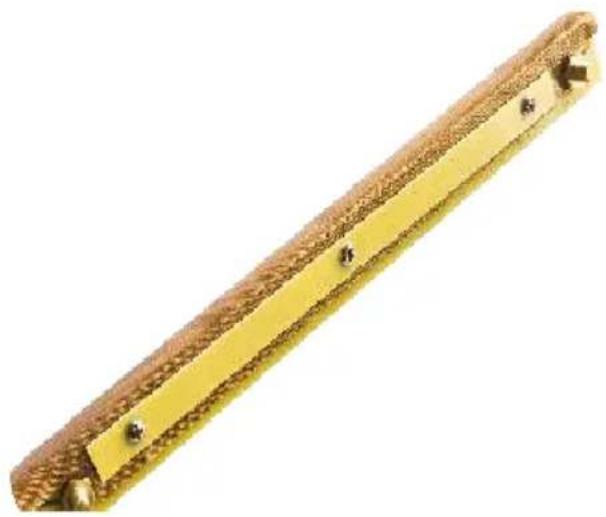

1. Slutföra installationen.

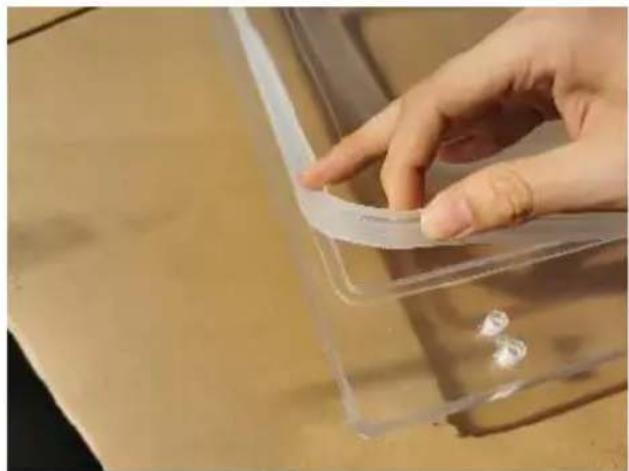

Byt ut kammartätningsremsan.

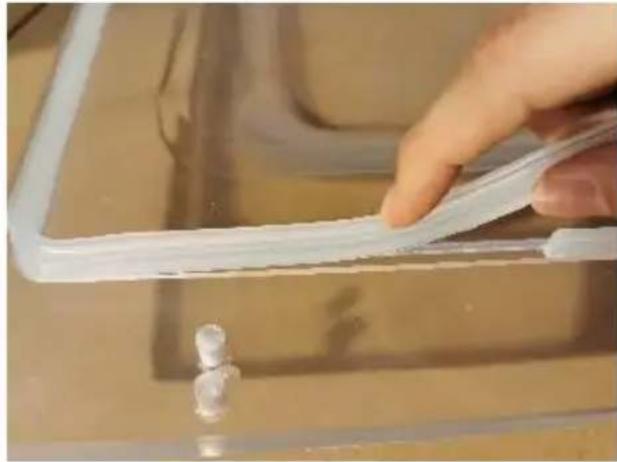

1. Ta bort kammarens tätningsremsa.

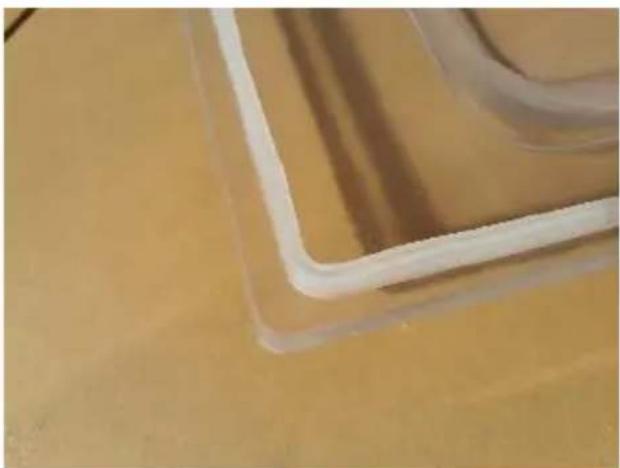

1. Byt ut kammartätningsremsan med en ny.

1. Slutföra installationen.

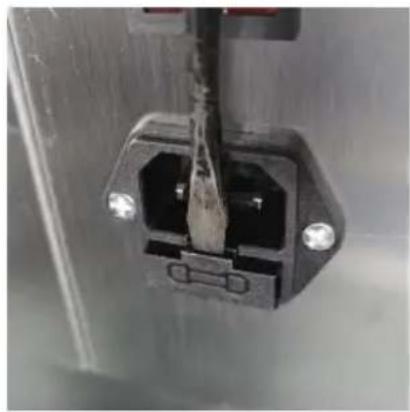

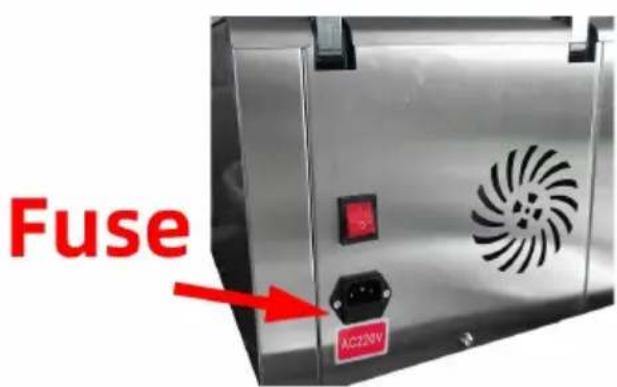

Om säkringen är skadad, byt ut den enligt bilden.

1. Hitta eluttaget på baksidan.

1. Ta ut öppningen.

1. Säkringen sitter i kortplatsens skåra.

Problem	Möjlig orsak	Lösning
Maskinen fungerar int och kontrollpanelen visar ingenting.	1.Ingen anslutning av strömförsörjningen.2. Strömbrytarens kontak tappas.	1. Kontrollera om stickkontakten och uttaget är korrekt anslutna.2. Kontrollera om kablaget till strömingångsdelen inuti maskinen är löst eller lossnat.
De kontrollera panel uppstart, men maskinen fungerar inte.	Parametern ställs in.	Slutför parameterinställningen.
Det bästa vakuumtillståndet kan inte uppnås . Vakuumiseringen hastigheten är långsam.	1.Kort dammsugningstid.2. Oljan i vakuumpumpe räcker inte till eller oljar inte ren.3. Luftläckage och slitag på tätningsringen.	1. Förläng vakuumtiden2.Kontrollera oljenivån, tanka eller byt olja (vakuumolja 46#,68#) och oljemängd.3. Byt ut tätningsringer
Tätningsfel eller dålig tätning.	1. Påsarna är inte korre placerade på värmeplattorna.2. För lång/kort tätningstid.3. Olämplig uppvärmningstemperatur..4. Silikonremsan skadad eller med förorening.5. Skador på elvärmetråd .	1. Lägg påsarna på tallriken i ordning.2. Förkorta/förlänga tätningstiden.3. Välj rätt temperatur.4. Rengör eller byt ut silikonen gummi.5.Byt elvärmetråd.

KORREKT AVFALLSHANTERING.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en överkryssad soptunna anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.
