Produkttyp	Vakuumförpackningsmaskin
Märke	Vevor
Modell	DZ-260A-V2
Kammarmått	330 × 270 × 50 mm
Svetslängd	260 mm
Vakuumpumpstyp	Oljepump
Pumphastighet	6,5 m³/h
Matningsspänning	230 V ~ 50 Hz
Maxeffekt	950 W
Vakuumpumpseffekt	180 W
Maskinmaterial	Rostfritt stål 201
Huvudfunktioner	Vakuum, svetsning, kylning
Vakuumpumpsolja ingår	Ja (vakuumolja 46# eller 68#)
Medföljande tillbehör	Värmetråd, teflontyg, kammartätning, vakuumpåsar (×30), insexnyckel, säkringar
Underhåll och rengöring	Rengör ytan efter användning; töm och byt olja var 800:e drifttimme
Säkerhet	Använd endast i torr inomhusmiljö; utsätt inte för fukt; koppla ur vid skada
Reservdelar och reparerbarhet	Värmetråd, teflontyg, kammartätning, säkring kan bytas av användaren; övriga reparationer av kvalificerad tekniker
Avfallshantering	Överensstämmer med WEEE-direktivet (2012/19/EU) – får inte kastas med hushållsavfall
Garanti	Teknisk support och elektronisk garanti på www.vevor.com/support

Vanliga frågor - DZ-260A-V2 Vevor

Hur tillsätter man olja i vakuumpumpen?

Skruva loss skruven på bakre locket, ta bort oljeimfiltret, tillsätt vakuumpumpsolja tills nivån ligger mellan 1/2 och 3/4 av observationshålet. Överfyll inte. Skruva tillbaka filtret och locket. Det är strängt förbjudet att starta pumpen utan olja.

Vilken typ av olja ska användas och när ska den bytas?

Använd vakuumolja av typ 46# eller 68#. Det rekommenderas att byta olja efter 800 timmars kontinuerlig drift. För att tömma, lossa skruven under oljefönstret.

Hur ställer man in vakuumtiden?

Tryck på SETTING-knappen på kontrollpanelen, välj VACUUM, använd sedan RAISE- eller LOWER-knapparna för att ställa in tiden. Idealisk inställning är 30 till 40 sekunder.

Hur justerar man svetstiden?

Tryck två gånger på SETTING-knappen för att komma åt SEALING-inställningen. Svetstiden ställs vanligtvis in mellan 1,5 och 2 sekunder, beroende på påsens tjocklek. Ställ inte in för lång tid för att undvika skador på värmebandet.

Vad gör man om maskinen inte startar och panelen är släckt?

Kontrollera anslutningen av strömkontakten och strömbrytaren. Undersök om ingångskabeln inuti maskinen är lös eller lossnad.

Vakuumförseglingen är långsam eller når inte bästa skick, varför?

Möjliga orsaker: för kort vakuumtid, otillräcklig oljenivå eller smutsig olja, luftläckage på grund av sliten tätning. Lösningar: förläng tiden, kontrollera och byt olja, byt tätning.

Hur byter man högtemperaturtyget (teflontyg)?

Ta bort skruvarna på båda sidor av plattan, lyft plattan, ta bort det gamla tyget, applicera nytt tyg och fäst med originalskruvarna.

Hur byter man kammarens tätningslist?

Ta bort den gamla tätningslisten från kammaren och ersätt med en ny. Se till att den är korrekt placerad.

Var sitter säkringen och hur byter man den?

Säkringen sitter i skåran på strömkontakten på maskinens baksida. Öppna skåran, ta bort den skadade säkringen och ersätt med en av samma typ.

Vad gör man vid tätningsfel?

Kontrollera att påsarna placeras korrekt på värmeplattorna, justera svetstiden (varken för lång eller för kort), välj lämplig temperatur, rengör eller byt silikontätning, och kontrollera värmetråden.

BRUKSANVISNING DZ-260A-V2 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VAKUUMPACKNINGSMASKIN ANVÄNDARMANUAL

1. Läs noggrant och förstå alla MONTERINGS- OCH DRIFTINSTRUKTIONER innan användning.

Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder kan resultera i allvarliga personskador.

1. ALLMÄNNA SÄKERHETSREGLER

säkerhetsåtgärder kan resultera i allvarliga personskador.

Garantin upphör att gälla om skador uppstår till följd av att bruksanvisningen inte har följts. Ansvar för alla följdskador är uteslutet! Vi tar inget ansvar för sakskador eller personskador orsakade av felaktig användning eller underlåtenhet att följa säkerhetsanvisningarna! I sådana fall upphör garantin.

Läs hela bruksanvisningen innan du använder produkterna för första gången; den innehåller viktig information om korrekt drift.

Garantin upphör att gälla om skador uppstår till följd av att bruksanvisningen inte har följts. Ansvar för alla följdskador är uteslutet! Vi tar inget ansvar för sakskador eller personskador orsakade av felaktig användning eller underlåtenhet att följa säkerhetsanvisningarna! I sådana fall upphör garantin.

Den otillåtna omvandlingen, modifieringen eller demonteringen av produkterna är förbjuden av säkerhets- och godkännandeskäl (CE).

Produkten är inte en leksak och måste förvaras utom räckhåll för barn. Särskild försiktighet måste därför iakttas om barn är närvarande.

Produkten får inte bli fuktig eller blöt, den är endast avsedd för användning i torra, inomhusplatser (inte badrum eller liknande fuktiga utrymmen). I finns risk för dödlig elektrisk stöt.

Utsätt inte produkten eller dess tillbehör för fukt eller extremt höga eller låga temperaturer.

Lämna inte förpackningsmaterial utan uppsikt. Det kan bli farligt lekmaterial för barn.

Fall, tryck eller dragkrafter kan förstöra eller åtminstone begränsa produktens funktion.

Placera aldrig enheten i närheten av brännbara eller lättantändliga material.

Se alltid till att det roterande bordet som föremålet placeras på är placerat i mitten av huset!

Denna maskin använder plastfilm eller plastaluminiumfilm som material för att vakuumförpacka pastaprodukter, frukter, såsgrönsaker, kemikalier, läkemedel, elektroniska komponenter, precisionsinstrument, sällsynta metaller och andra föremål. Produkter som förpackas under vakuum är lätt oxiderade eller mögliga. Särskilt lämplig för industrier som te, mat och medicin.

Om du har anledning att anta att säker användning inte längre är möjlig, koppla ur enheten omedelbart och säkra den mot oavsiktlig användning.

Det kan antas att säker drift inte längre är möjlig om:

• enheten visar synliga tecken på skada,
• enheten fungerar inte längre,
• efter en längre tids lagring under ogynnsamma förhållanden,
• efter kraftig stress under transport.

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

Modell	DZ-260 A-V1	DZ-260 A-V2	DZ-260 A-V 3	DZ-260 S-V1	DZ-260 S-V2	DZ-260S -V3
Tätningslä ngd	260 mm	260 mm	260 mm	260 mm	260 mm	260 mm
Kammarm ått	330×270×50 mm			330×270×50 mm
Vakuumpu mp typ	Oljepu mp	Oljepu mp	Oljepu mp	Oljepu mp	Oljepu mp	Oljepu mp
Pumphasti ghet för vakuumpu mp	6,5 m3/h	6,5 m3/h	6,5 m3/h	4,2 m3/h	4,2 m3/h	4,2 m3/h
Spänning	AC120V60Hz	AC230V50Hz	AC230V50Hz	AC120V60Hz	AC230V50Hz	AC 230V50Hz
Max. Driva	950 W	950 W	950 W	950 W	950 W	950 W
Vakuumpu mpskraft	180W	180W	180W	120W	120W	120W
Maskinmat erial	201 rostfritt stål			201 rostfritt stål

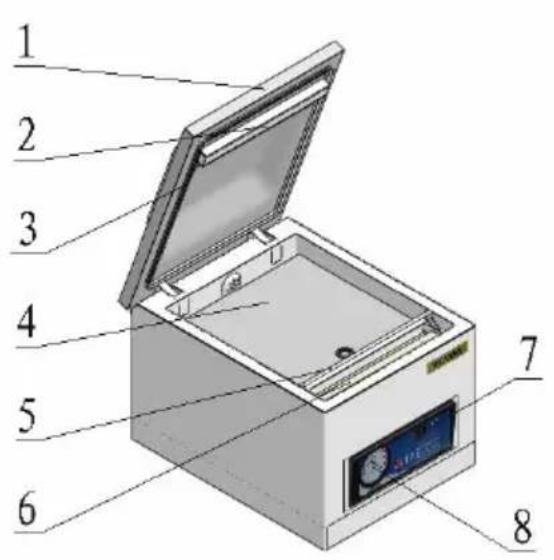

STRUKTURDIAGRAM

1	Vakuumlock	10	Elkontakt
2	Silikonremsa	11	Kretskort
3	Vakuumförseglingsstång	12	Vakuumpumpens magnetventil
4	Basplatta	13	Värmetransformator
5	Påse pressstav	14	Skruvhål för bakstycke
6	Tätande värmelist	15	Vakuumpump
7	Indikator	16	Oljeinsprutningsport
8	Vakuummätare	17	Fönster för observation av oljenivån
9	Strömbrytare	18	Oljeavtappningsskruv

DELLISTA

Model Parts	DZ-260 A-V1	DZ-260 A-V2	DZ-260 A-V 3	DZ-260 S-V1	DZ-260 S-V2	DZ-260 S-V3
Värmtråd	× 1	× 1	× 1	× 1	× 1	× 1
Teflontyg	× 1	× 1	× 1	× 1	× 1	× 1
Fyllnadstavla	×1	×1	×1	×1	×1	×1
Vakuumpump olja	×1	×1	×1	×1	×1	×1
Allen Key	×1	×1	×1	×1	×1	×1
Vakuumpåse	×30	×30	×30	×30	×30	×30
Kammartätnin gsremsa	×1	×1	×1	×1	×1	×1
Nätsladd	×1	×1	×1	×1	×1	×1
Säkring	× 2	× 2	× 2	× 2	× 2	× 2
Användarman ual	×1	×1	×1	×1	×1	×1

BRUKSANVISNINGAR

8.

①: Skruva loss bakstyckets skruv och lyft på bakstycket; ②: Ta ut oljedimmafiltret; ③: Tillsätt vakuumpumpolja; ④: Oljenivå mellan 1/2-3/4 av observationshålet (fyll inte på); ⑤: Efter att ha fyllt på oljan, skruva tillbaka oljedimmafiltret, stäng bakstycket. Det är strängt förbjudet att starta vakuumpumpen utan olja.

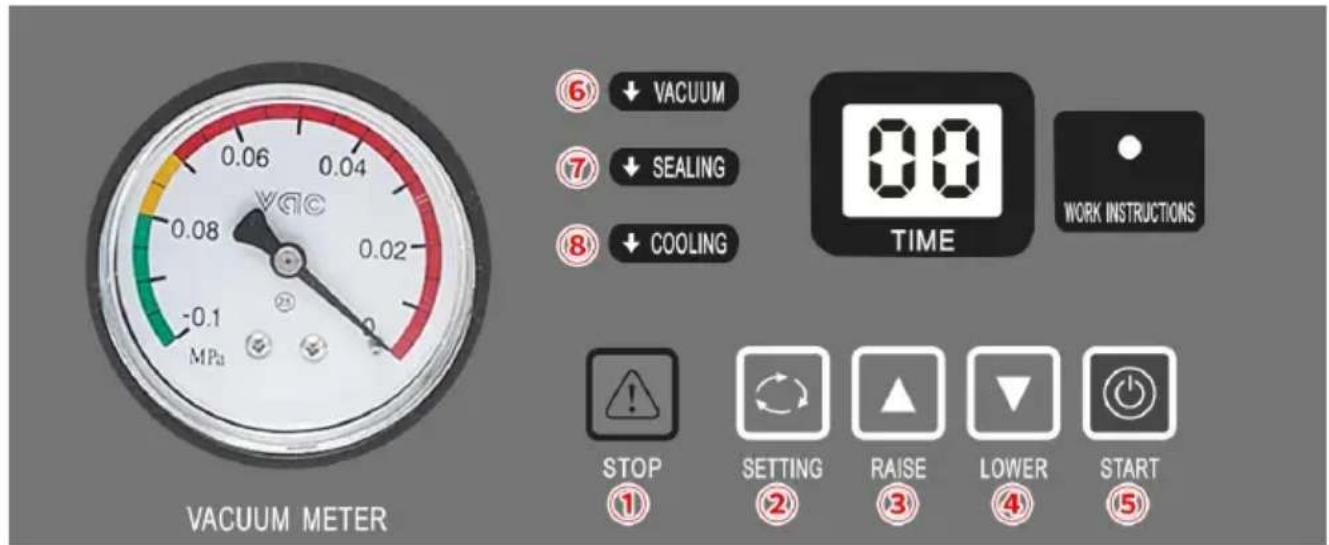

Steg 1: Anslut den matchande strömförsörjningen.

Steg 2: Öppna strömbrytaren.

Steg 3: ⑥ VAKUUM: Klicka på knappen ② INSTÄLLNING på kontrollpanelen och välj målinställning. Klicka på knappen ③ HÖJ eller ④ SÄNK för att ställa in den idealiska vakuumtiden. Vakuumtiden är vanligtvis inställd på 30-40 sekunder.

Steg 4: ⑦ FÖRSEGLING: Klicka på knappen ② INSTÄLLNING två gånger. Förseglingstiden är vanligtvis inställd på 1,5-2 sekunder. Förseglingstiden ställs in beroende på tjockleken på vakuumpåsen. Det är strängt förbjudet att ställa in förseglingstiden för lång, annars kan tätningsvärmebandet brinna ut.

Steg 5: ⑧ KYLNING: Efter att ha ställt in förseglingstiden, klicka på ②

SETTING-knappen igen för att ställa in kylningstiden, vanligtvis 3-5 sekunder.

Efter att ha ställt in nedkylningstiden, klicka på knappen ② INSTÄLLNING. Kontrollpanelen visar bokstaven ED, vilket indikerar slutet på inställningsprocessen.

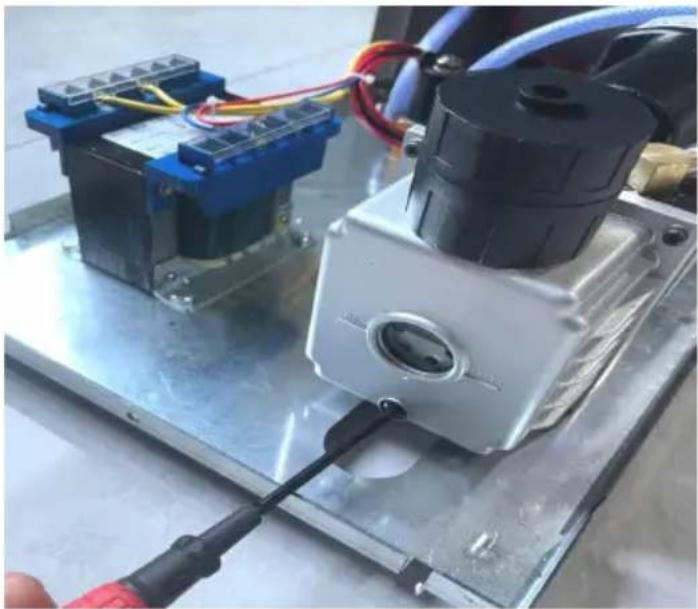

1. När maskinen behöver byta olja eller inte används under en längre tid, skruva loss skruven under oljefönstret och tappa ur vakuumpumpoljan. Föreslå att du byter ut vakuumpumpoljan efter att maskinen har arbetat kontinuerligt i 800 timmar.

1. Efter användning ska maskinens yta rengöras och restmaterial inuti maskinen tas bort.
2. Vid förvaring, förvara på en ren, torr och säker plats borta från fukt och direkt solljus.
3. Allt underhåll, service och reparationer som inte diskuteras i manualen bör endast utföras av kvalificerad servicetekniker.

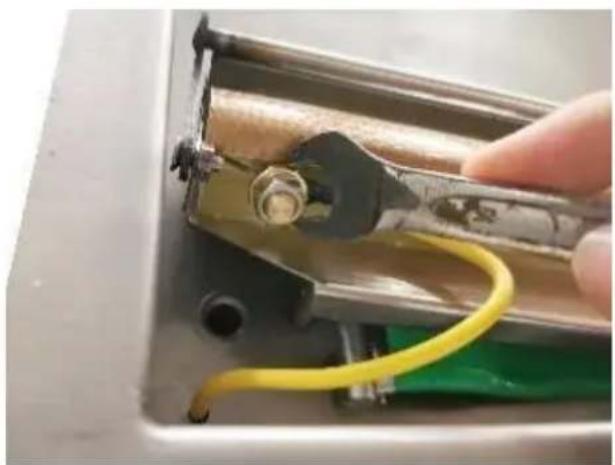

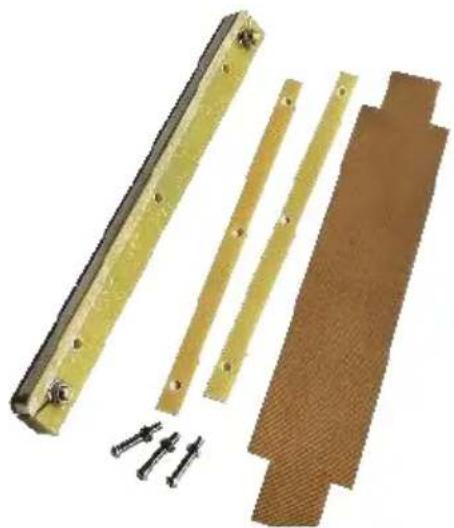

Byt ut högtemperaturduk (Teflonduk).

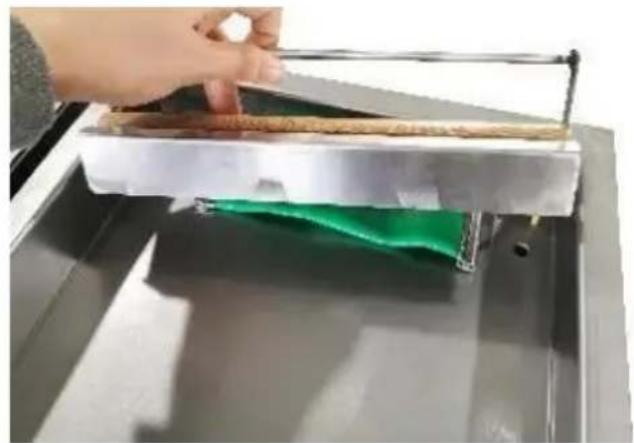

1. Ta bort skruvarna på båda sidor av brickan och plocka sedan upp hela brickan.

1. Ta bort de övre skruvarna.

1. Ta bort det gamla högtemperaturduk.

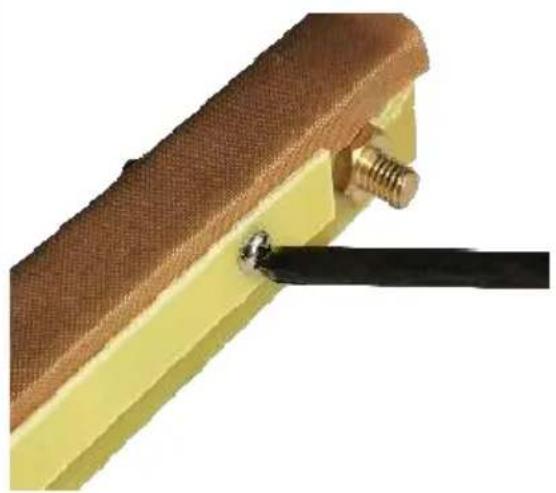

1. Sätt tillbaka de ursprungliga skruvarna.

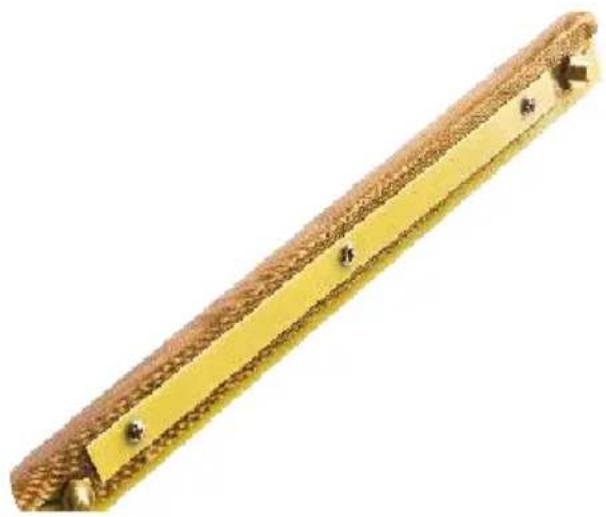

1. Slutföra installationen.

Byt ut kammartätningsremsa.

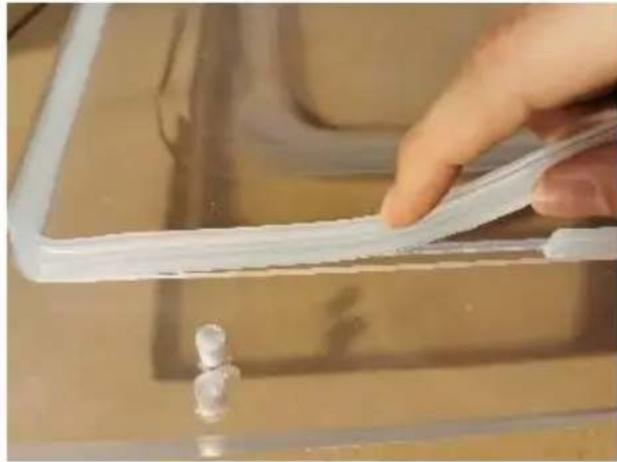

1. Ta bort kammarens tätningsremsa.

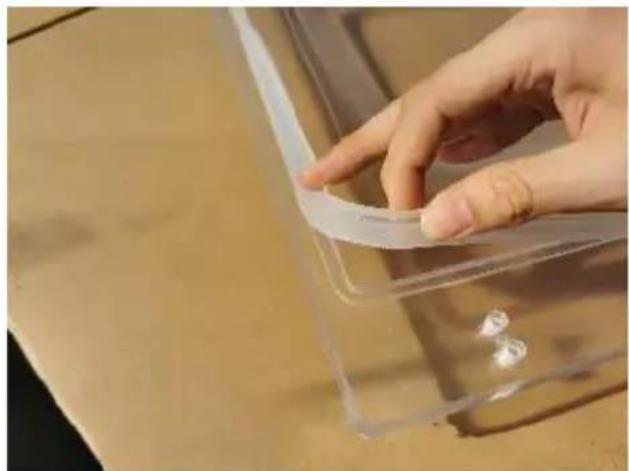

1. Byt ut kammartätningsremsa med en ny.

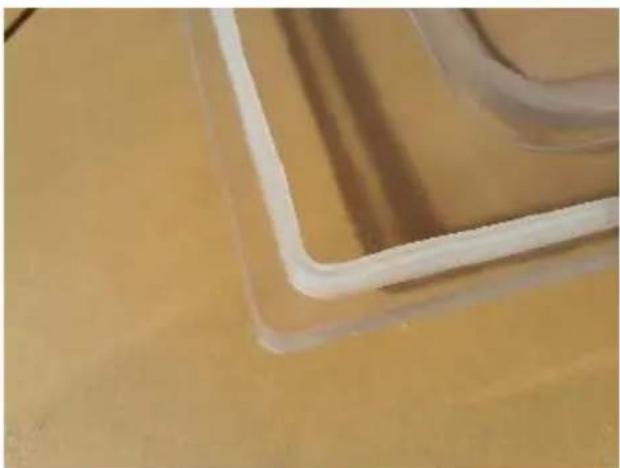

1. Slutföra installationen.

Om säkringen är skadad, byt ut den enligt bilden.

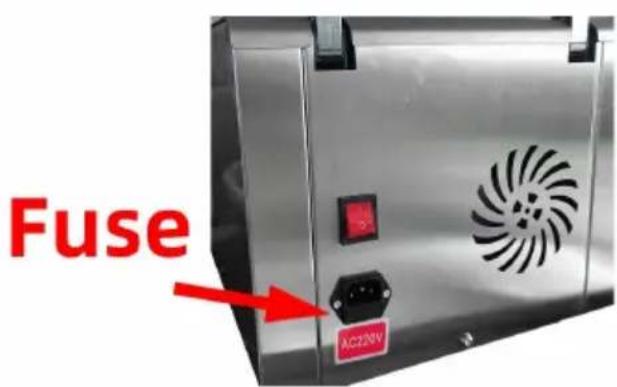

1. Hitta eluttaget på baksidan.

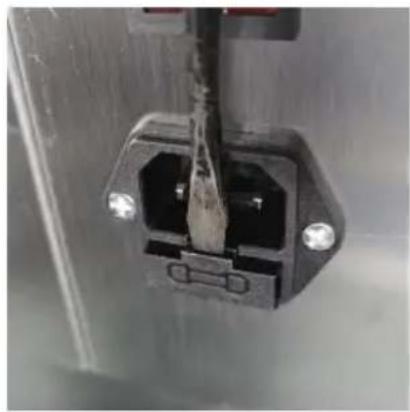

1. Ta ut öppningen.

1. Säkringen sitter i kortplatsens skåra.

Problem	Möjlig orsak	Lösning
Maskinen fungerar int och kontrollpanelen visar ingenting.	1.Ingen anslutning av strömförsörjningen.2.Strömbrytarens kontak tappas.	1.Kontrollera om stickkontakten och uttaget är korrekt anslutna.2.Kontrollera om kablaget till strömingångsdelen inuti maskinen är löst eller lossnat.
De kontrollera panel uppstart, men maskinen fungerar inte.	Parametern ställs in.	Slutför parameterinställningen.
Det bästa vakuumtillståndet kan inte uppnås .Vakuumiseringen hastigheten är långsam.	1.Kort dammsugningstid.2.Oljan i vakuumpumpe räcker inte till eller oljar inte ren.3.Luftläckage och slitag på tätningsringen.	1.Förläng vakuumtiden2.Kontrollera oljenivån, tanka eller byt olja (vapppmärksam på oljetyp (vakuumolja 46#,68#) och oljemängd.3.Byt ut tätningsringer
Tätningsfel eller dålig tätning.	1.Påsarna är inte korre placerade på värmeplattorna.2.För lång/kort tätningstid.3.Olämplig uppvärmningstemperatur..4.Silikonremsan skadad eller med förorening.5. Skador på elvärmetråd .	1.Lägg påsarna på tallriken i ordning.2.Förkorta/förlänga tätningstiden.3.Välj rätt temperatur.4.Rengör eller byt ut silikonengummi.5.Byt elvärmetråd.

Korrekt avfallshantering.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna med ett kryss anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi.

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
