GEBRUIKSAANWIJZING DZ-260A-V2 Vevor

VACUÜMVERPAKKINGSMACHINE GEBRUIKSAANWIJZING

1. Lees alle MONTAGE- EN GEBRUIKSAANWIJZINGEN zorgvuldig door en zorg dat u ze begrijpt voordat u het apparaat gaat gebruiken
2. Het niet naleven van de veiligheidsregels en andere elementaire veiligheidsmaatregelen kan leiden tot ernstig persoonlijk letsel.

GENERAL SAFETY RULES

Lees de volledige gebruiksaanwijzing aandachtig door voordat u het product voor de eerste keer gebruikt. Deze bevat belangrijke informatie over de juiste bediening.

De garantie vervalt indien schade ontstaat door het niet naleven van gebruiksaanwijzing. Aansprakelijkheid voor eventuele gevolgschade is uitgesloten!

Wij aanvaarden geen enkele aansprakelijkheid voor schade aan eigendommen of persoonlijk letsel, veroorzaakt door onjuist gebruik of niet naleven van de veiligheidsvoorschriften! In dergelijke gevallen verva de garantie/garantie

Het eigenmachtig ombouwen, wijzigen of demonteren van de producten om veiligheids- en keuringsredenen (CE) niet toegestaan.

Het product is geen speelgoed en moet buiten bereik van kinderen gehouden worden.

Er moet dus extra voorzichtigheid worden betracht als er kinderen aanwezig zijn.

Het product mag niet vochtig of nat worden. Het is alleen bedoeld v gebruik op droge plekken binnenshuis (geen badkamers of vergelijkbare vochtige ruimtes). Er bestaat risico op een dodelijke elektrische schok.

Stel het product en de bijbehorende accessoires niet bloot aan vocht extreem hoge of lage temperaturen.

Laat verpakkingsmateriaal niet onbeheerd achter. Het kan gevaarlijk speelmateriaal zijn voor kinderen.

Vallen, vallen, druk- of trekkrachten kunnen het product vernietigen of zijn minst de werking ervan beperken.

Plaats het apparaat nooit in de buurt van brandbare of licht ontvlamb materialen.

Zorg er altijd voor dat de draaitafel waarop het object wordt geplaats in het midden van de behuizing bevindt!

Deze machine gebruikt plastic folie of plastic aluminiumfolie als materia om pastavoedsel, fruit, sausgroenten, chemicaliën, farmaceutica, elektronische componenten, precisie-instrumenten, zeldzame metalen en andere items vacuum te verpakken. Producten die onder vacuum word verpakt, oxideren of beschimmelen niet snel. Vooral geschikt voor industrieën zoals thee, voedsel en medicijnen.

Indien u reden heeft om aan te nemen dat een veilige werking niet mogelijk is, dient u het apparaat onmiddellijk uit te schakelen en te beveiligen tegen onbedoelde bediening.

Er kan worden aangenomen dat een veilige werking niet meer mogelij indien:

• het apparaat zichtbare tekenen van schade vertoont,
• het apparaat functioneert niet meer,
• na een langere periode van opslag onder ongunstige omstandighede
• als gevolg van zware belasting tijdens het transport.

BEWAAR DE SE- INSTRUCTIES

MODEL AND PARAMETERS

Model	DZ-260A-V1	DZ-260A-V2	DZ-260A-V 3	DZ-260S-V1	DZ-260S-V2	DZ-260S-V3
Lengte afdichting	260mm	260mm	260mm	260mm	260mm	260mm
Kamerafm etingen	330×270×50mm			330×270×50mm
Vacuümpo mp type	Oliepo mp	Oliepo mp	Oliepo mp	Oliepo mp	Oliepo mp	Oliepomp
Pompsnelh eid van vacuümpo mp	6,5 m3/u	6,5 m3/u	6,5 m3/u	4,2 m3/u	4,2 m3/u	4,2 m3/u
Spanning	Wissels troom120V60Hz	Wissels troom230V50Hz	Wissels troom230V50Hz	Wissels troom120V60Hz	Wissels troom230V50Hz	Wisselstr oom230V50Hz
Maximaal vermogen	950 Watt	950 Watt	950 Watt	950 Watt	950 Watt	950 Watt
Vacuümpo mp vermogen	180W	180W	180W	120W	120W	120W

Machinemateriaal

201 roestvrij staal

201 roestvrij staal

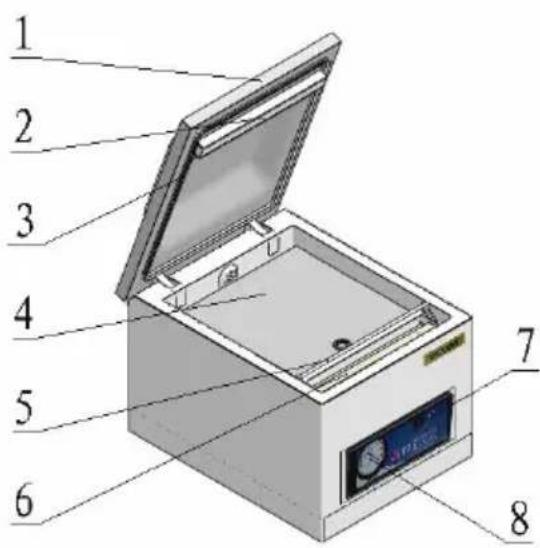

STRUCTURE DIAGRAM

1	Vacuümdeksel	10	Stekker
2	Siliconen strip	11	Printplaat
3	Vacuüm sealbalk	12	Solenoïdeklep vacuümpomp
4	Bodemplaat	13	Verwarmingstransformator
5	Zakpersstang	14	Schroefgat achterdeksel
6	Afdichtingsverwarmingsstrip	15	Vacuümpomp
7	Indicator	16	Olie-injectiepoort
8	Vacuümmeter	17	Oliepeil-observatievenster
9	Stroomschakelaar	18	Olieaftapschroef

PARTS LIST

Parts\Model	DZ-260A-V1	DZ-260A-V2	DZ-260A-V 3	DZ-260S-V1	DZ-260S-V2	DZ-260S-V3
Verwarmings draad	× 1	× 1	× 1	× 1	× 1	× 1
Teflondoek	× 1	× 1	× 1	× 1	× 1	× 1
Vulplaat	× 1	× 1	× 1	× 1	× 1	× 1
Vacuümpomp Olie	× 1	× 1	× 1	× 1	× 1	× 1
Inbussleutel	× 1	× 1	× 1	× 1	× 1	× 1
Vacuümzak	× 30	× 30	× 30	× 30	× 30	× 30
Kamerafdichtingsstrip	× 1	× 1	× 1	× 1	× 1	× 1
Stroomkabel	×1	×1	×1	×1	×1	×1
Samensmelten	×2	×2	×2	×2	×2	×2
Gebruiksaan wijzing	×1	×1	×1	×1	×1	×1

OPERATING INSTRUCTIONS

7.

①: Draai de schroef van de achterklep los en til de achterklep op;
②: Haal het oliefilter eruit;
③: Vacuümpompolie toevoegen;
④: Oliepeil tussen 1/2-3/4 van het observatiegat (niet vullen);
⑤: Nadat u de olie hebt toegevoegd, schroeft u het oliefilter terug en achterklep.

Het is ten strengste verboden om de vacuümpomp te starten zonder of

Stap 1: Sluit de bijpassende voeding aan

Stap 2: OpeSTROOMSCHAKELAAR

Stap 3: ⑥VACUUM: Klik op de ② SETTING -knop op het bedieningsp selecteer de doelinstelling. Klik op de ③RAISE- of ④LOWER-knop om ideale vacuümtijd in te stellen. De vacuümtijd is over het algemeen ing 30-40S.

Stap 4: ⑦SEALING: Klik twee keer op de ②SETTING-knop en de sealtijd wordt over het algemeen ingesteld op 1,5-2S. De sealtijd wordt ingesteld op de dikte van de vacuümzak. Het is ten strengste verboden om de sea in te stellen of de sealverwarmingsstrip te laten doorbranden.

Stap 5: ⑧ KOELEN: Nadat u de sealtijd hebt ingesteld, klikt u op de SETTING- knop nogmaals om de koeltijd in te stellen, meestal 3-5 sec Nadat u de koeltijd hebt ingesteld, klikt u op de ② SETTING- knop en bedieningspaneel geeft de letter ED weer, wat aangeeft dat het instelling is voltooid.

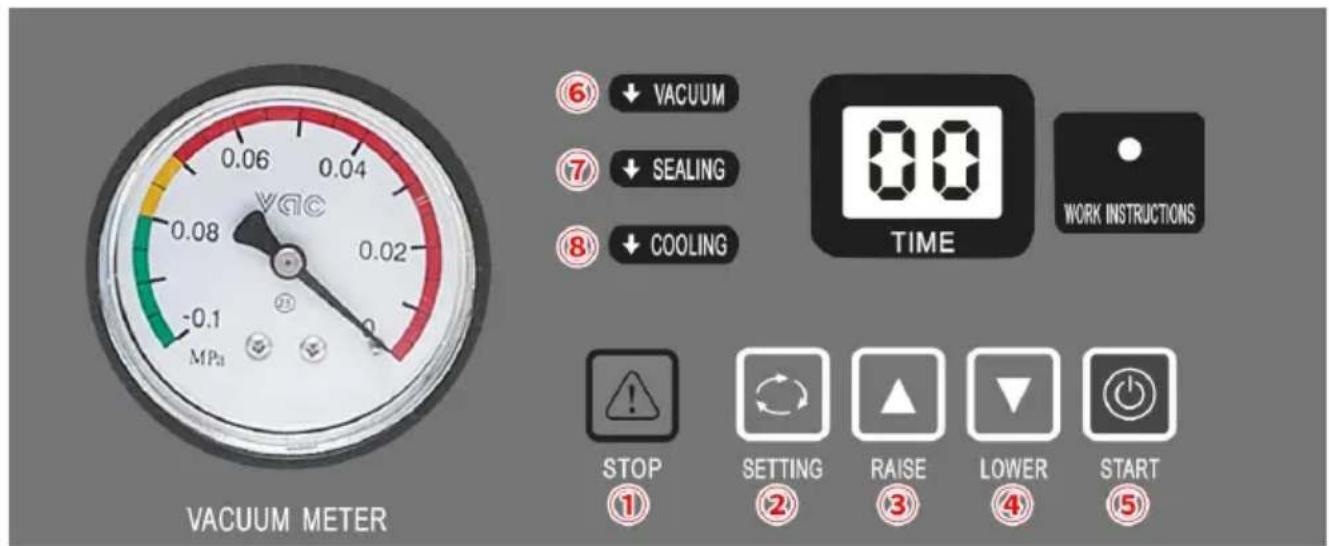

VACUUM METER 0.06 0.04 0.08 -0.1 MPa ⑥ ↓ VACUUM ⑦ ↓ SEALING ⑧ ↓ COOLING TIME WORK INSTRUCTIONS STOP ① SETTING ② RAISE ③ LOWER ④ START

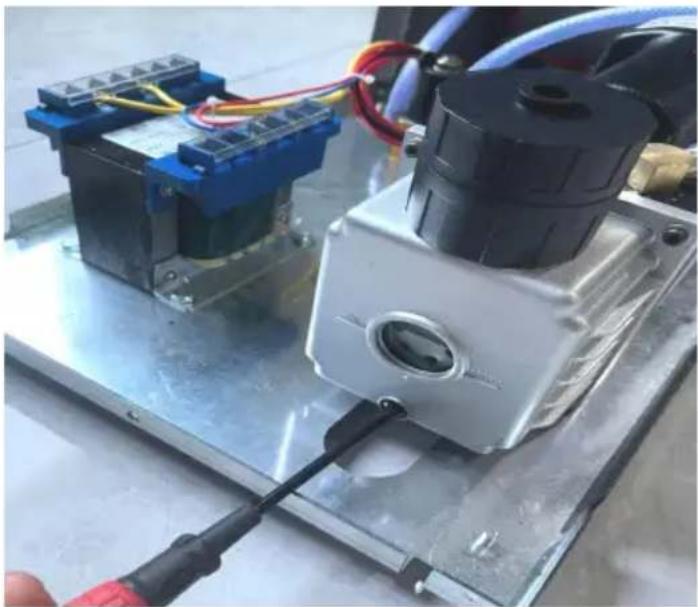

1. Wanneer de machine olie moet verversen of gedurende een lange wordt gebruikt, draai dan de schroef onder het olievenster los en laat vacuümpompolie weglopen. Het is raadzaam om de vacuümpompolie te vervangen nadat de machine 800 uur onafgebroken heeft gewerkt .

1. Na gebruik dient het oppervlak van de machine gereinigd te word dienen eventuele resten in de machine verwijderd te worden.
2. Bewaar het product op een schone, droge en veilige plaats, buite bereik van kinderen.
3. Alle onderhouds-, service- en reparatiewerkzaamheden die niet in (handleiding worden besproken, mogen uitsluitend worden uitgevoerd door gekwalificeerde servicetechnici .

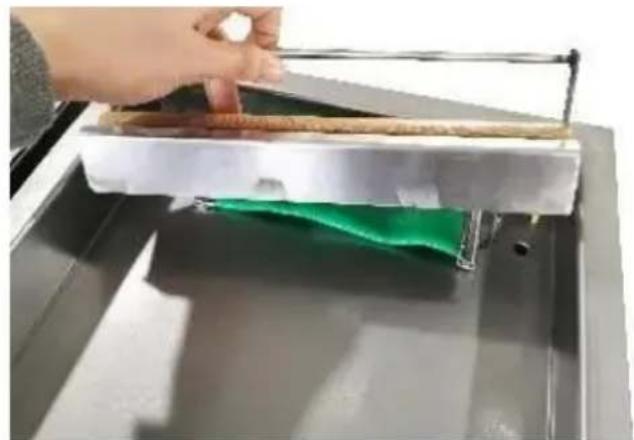

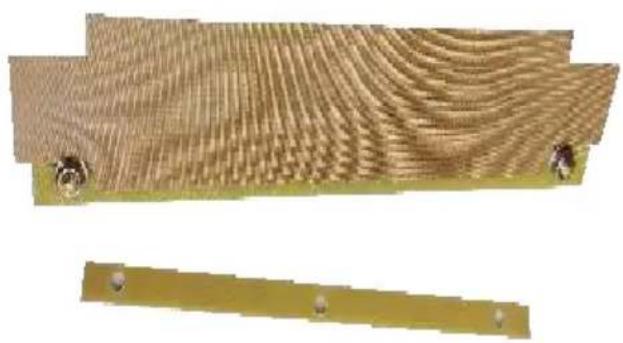

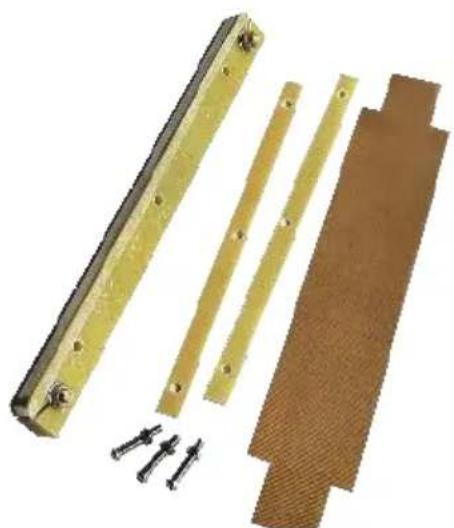

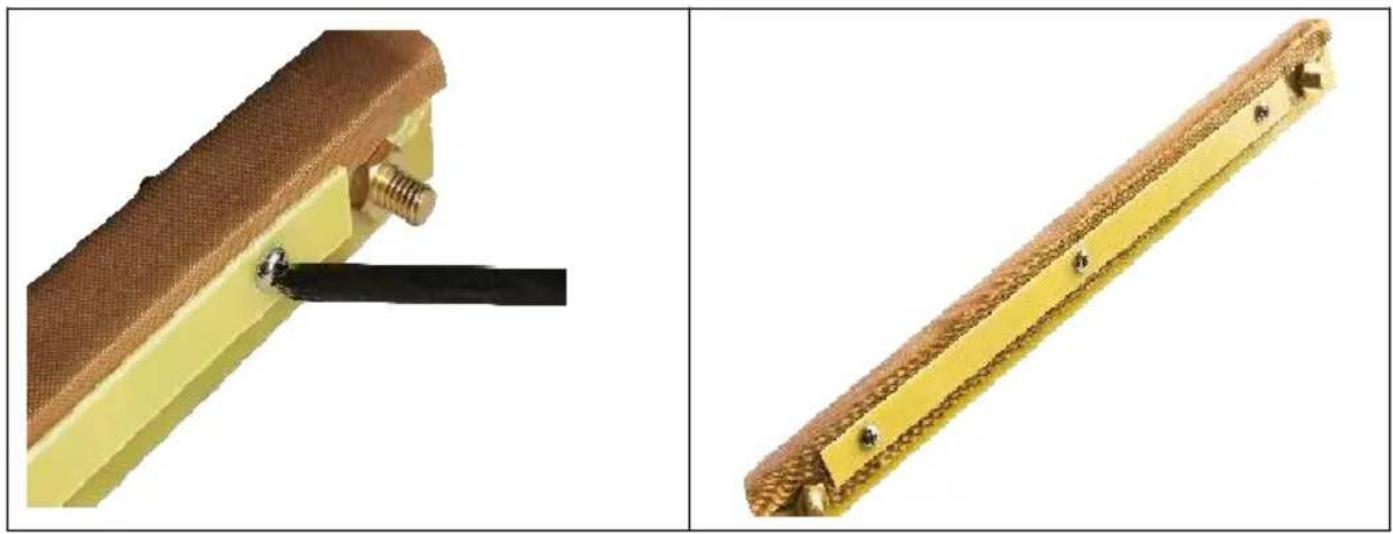

Vervang de hoge temperatuur doek (Teflon doek)

1. Verwijder de schroeven aan beide zijden van de lade en til vervolgens de hele lade op .

1. Verwijder de bovenste schroeven .

1. Verwijder de oude hittebestendige doek .

1. Breng een nieuwe hittebestend doek aan .

1. Plaats de originele schroeven terug

2. De installatie voltooien .

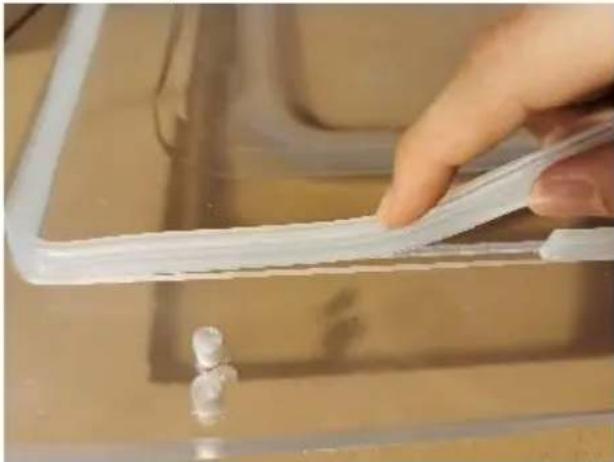

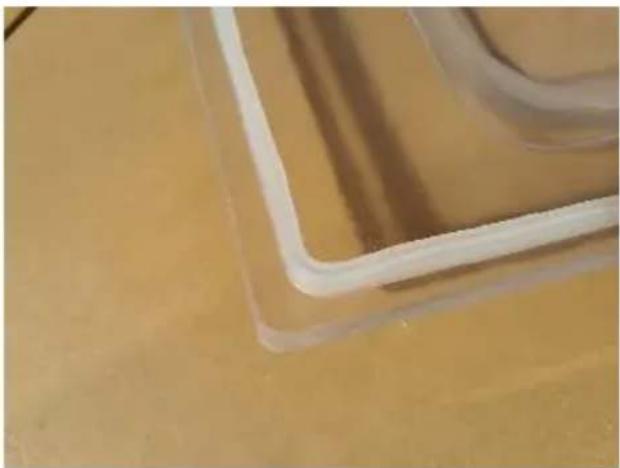

1. Verwijder de kamerafdichtstrip

1. Vervang de Kamerafdichtingsst met een nieuwe

1. Het voltooien van de Installat

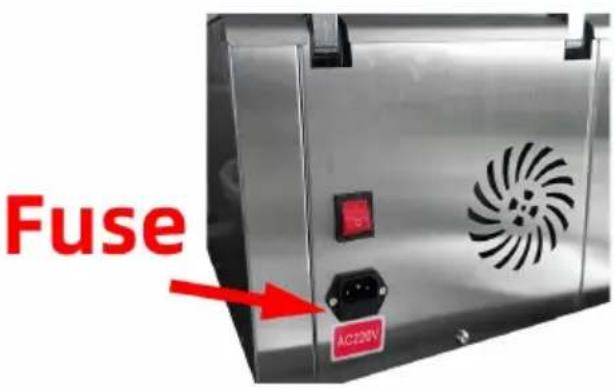

Als de zekering beschadigd is, vervang deze dan zoals aangegeven

1. Zoek het stopcontact aan de achterkant	2. Haal de sleuf eruit
3.De zekering bevindt zich in de groef van de kaartsleuf	28. Haal een zekering eruit

Probleem	Mogelijke oorzaak	Oplossing
De machine werkt nie en het bedieningspaneel geeft niets weer.	1.Geen aansluiting op d voeding.2. Het contact van de aan/uit-schakelaar is los.	1. Controleer of de stekker en het stopcontact goed op elkaar zijn aangesloten.2. Controleer of de bedrading van het stroomtoevoergedeelte in de machine los zit is losgeraakt.
De controle paneel opstarten,maar de machine werkt niet.	De parameter wordt ingesteld.	Voltooi de parameterinstelling.
De beste vacuümtoestand kan niet worden bereikt . Het vacuum de snelheid is laag.	1. Korte vacuumtijd.2. Er zit niet genoeg in de vacuumpomp of olie is niet schoon.3. Luchtlekkage en slijtage van de afdichtring.	1. Verleng de vacuumtijd.2. Controleer het oliepeil, vul olie bij of ververs de olie (let op het type olie (vacuum olie 46#, 68#) en de hoeveelheid olie).3. Vervang de afdichtring.
Afdichtingsfout of slechte afdichting.	1. De zakken zijn niet goed op de verwarmingsplaten geplaatst.2. Te lange/korte sealtij3. Onjuiste verwarmingstemperatuur.4. De siliconenstrip is beschadigd of bevat onzuiverheden.5. Schade aan de elektrische verwarmingsdraad .	1. Leg de zakken in juiste volgorde op het bord.2. Verkort/verleng de sealtijd.3. Kies de juiste temperatuur.4. Reinig of vervang of siliconen rubber.5. Vervang de elektrische verwarmingsdraad.

CORRECT DISPOSAL

Dit product is onderworpen aan de bepalingen van de Europ richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product

alle accessoires die met dit symbool zijn gemarkeerd. Producten die a zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke a worden weggegooid, maar moeten worden ingeleverd bij een inzamelpu voor recycling van elektrische en elektronische apparaten.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
