Type de produit	Machine d'emballage sous vide
Marque	Vevor
Modèle	DZ-260A-V2
Dimensions de la chambre	330 × 270 × 50 mm
Longueur de soudure	260 mm
Type de pompe à vide	Pompe à huile
Vitesse de pompage	6,5 m³/h
Tension d'alimentation	230 V ~ 50 Hz
Puissance maximale	950 W
Puissance de la pompe à vide	180 W
Matériau de la machine	Acier inoxydable 201
Fonctions principales	Mise sous vide, soudure, refroidissement
Huile pour pompe à vide incluse	Oui (huile à vide 46# ou 68#)
Accessoires fournis	Fil chauffant, tissu téflon, joint de chambre, sachets sous vide (×30), clé Allen, fusibles
Entretien et nettoyage	Nettoyer la surface après usage ; vider et remplacer l'huile toutes les 800 heures de fonctionnement
Sécurité	Utilisation en intérieur sec uniquement ; ne pas exposer à l'humidité ; débrancher en cas de dommage
Pièces détachées et réparabilité	Fil chauffant, tissu téflon, joint de chambre, fusible remplaçables par l'utilisateur ; autres réparations par technicien qualifié
Élimination	Conforme à la directive DEEE (2012/19/CE) – ne pas jeter avec les ordures ménagères
Garantie	Assistance technique et garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - DZ-260A-V2 Vevor

Comment ajouter de l'huile dans la pompe à vide ?

Dévissez la vis du couvercle arrière, retirez le filtre à brouillard d'huile, ajoutez de l'huile pour pompe à vide jusqu'à ce que le niveau se situe entre 1/2 et 3/4 du trou d'observation. Ne pas trop remplir. Revissez le filtre et le couvercle. Il est strictement interdit de démarrer la pompe sans huile.

Quel type d'huile utiliser et quand la changer ?

Utilisez de l'huile à vide de type 46# ou 68#. Il est recommandé de remplacer l'huile après 800 heures de fonctionnement continu. Pour vidanger, desserrez la vis sous le hublot d'huile.

Comment régler le temps de mise sous vide ?

Appuyez sur le bouton SETTING du panneau de commande, sélectionnez VACUUM, puis utilisez les boutons RAISE ou LOWER pour régler le temps. Le réglage idéal est de 30 à 40 secondes.

Comment ajuster le temps de soudure ?

Appuyez deux fois sur le bouton SETTING pour accéder au réglage SEALING. Le temps de soudure est généralement réglé entre 1,5 et 2 secondes, selon l'épaisseur du sac. Ne pas régler un temps trop long pour éviter d'endommager la bande chauffante.

Que faire si la machine ne démarre pas et que le panneau est éteint ?

Vérifiez la connexion de la prise d'alimentation et l'interrupteur d'alimentation. Examinez si le câblage d'entrée à l'intérieur de la machine est desserré ou détaché.

La mise sous vide est lente ou n'atteint pas le meilleur état, pourquoi ?

Causes possibles : temps de vide trop court, niveau d'huile insuffisant ou huile sale, fuite d'air due à l'usure du joint d'étanchéité. Solutions : prolonger le temps, vérifier et changer l'huile, remplacer le joint.

Comment remplacer le tissu haute température (tissu téflon) ?

Retirez les vis des deux côtés du plateau, soulevez le plateau, retirez l'ancien tissu, appliquez un nouveau tissu en le fixant avec les vis d'origine.

Comment remplacer la bande d'étanchéité de la chambre ?

Retirez l'ancienne bande d'étanchéité de la chambre et remplacez-la par une neuve. Assurez-vous qu'elle est correctement positionnée.

Où se trouve le fusible et comment le remplacer ?

Le fusible se trouve dans la fente de la prise d'alimentation à l'arrière de la machine. Ouvrez la fente, retirez le fusible endommagé et remplacez-le par un de même type.

Que faire en cas de défaut d'étanchéité ?

Vérifiez le placement correct des sacs sur les plaques chauffantes, ajustez le temps de soudure (ni trop long ni trop court), choisissez une température appropriée, nettoyez ou remplacez le joint silicone, et vérifiez le fil chauffant.

MODE D'EMPLOI DZ-260A-V2 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

MACHINE D'EMBALLAGE SOUS VIDE MANUEL D'UTILISATION

Modèle : DZ-260A-V1, DZ-260A-V 2, DZ-260A-V 3, DZ-260S-V1, DZ-260S-V2, DZ-260S-V3

1. Lisez attentivement et comprenez toutes les INSTRUCTIONS D'ASSEMBLAGE ET D'UTILISATION avant l'utilisation.

2. Le non-respect des règles de sécurité et des autres précautions de sécurité de base peut entraîner des blessures corporelles graves.

GENERAL SAFETY RULES

Veuillez lire l'intégralité du mode d'emploi avant d'utiliser les produits la première fois ; il contient des informations importantes sur le bon fonctionnement.

La garantie est annulée en cas de dommages résultant du non-respect mode d'emploi. La responsabilité pour tous les dommages consécutifs exclue !

Nous déclinons toute responsabilité en cas de dommages matériels ou corporels causés par une utilisation inappropriée ou le non-respect des consignes de sécurité ! Dans de tels cas, la garantie est annulée.

La conversion, la modification ou le démontage non autorisé des prod est inadmissible pour des raisons de sécurité et d'homologation (CE).

Le produit n'est pas un jouet et doit être conservé hors de portée d'enfants.

Une prudence particulière doit donc être exercée en présence d'enfant

Le produit ne doit pas être humide ou mouillé, il est uniquement des être utilisé dans des endroits secs et intérieurs (pas dans des salles bain ou des zones humides similaires). Il existe un risque de choc électrique mortel.

N'exposez pas le produit ou ses accessoires à l'humidité ou à des températures extrêmement élevées ou basses.

Ne laissez pas les matériaux d'emballage sans surveillance. Ils peuvent devenir un matériel de jeu dangereux pour les enfants.

Une chute, une pression ou des forces de traction pourraient détruire moins limiter la fonction du produit.

Ne placez jamais l'appareil à proximité de matériaux combustibles ou facilement inflammables.

Assurez-vous toujours que la table rotative sur laquelle l'objet est plac située au centre du boîtier !

Cette machine utilise un film plastique ou un film plastique aluminium comme matériaux pour emballer sous vide des aliments en pâte, des des légumes en sauce, des produits chimiques, des produits pharmaceutiques, des composants électroniques, des instruments de précision, des métaux rares et d'autres articles. Les produits emballés sous vide ne s'oxydent pas et ne moisissent pas facilement.

Particulièrement adapté aux industries telles que le thé, l'alimentation é médecine.

Si vous avez des raisons de penser qu'un fonctionnement sûr n'est possible, débranchez immédiatement l'appareil et protégez-le contre tout utilisation involontaire.

On peut supposer qu'un fonctionnement sûr n'est plus possible si :

- l'appareil présente des signes visibles de dommages,

- l' appareil ne fonctionne plus,

- après une période de stockage prolongée dans des conditions défavorables,

- suite à de fortes sollicitations lors du transport.

CONSERVEZ CES INSTRUCTIONS

MODEL AND PARAMETERS

Modèle	DZ-260A-V1	DZ-260A-V2	DZ-260A-V 3	DZ-260S-V1	DZ-260S-V2	DZ-260S-V3
Longueur du joint	260 mm	260 mm	260 mm	260 mm	260 mm	260 mm
Dimensions de la chambre	330×270×50mm			330×270×50mm
Type de pompe à vide	Pompe à huile	Pompe à huile	Pompe à huile	Pompe à huile	Pompe à huile	Pompe à huile
Vitesse de pompage de la pompe à vide	6,5 m^3/h	6,5 m^3/h	6,5 m^3/h	4,2 m^3/h	4,2 m^3/h	4,2 m^3/h
Tension	CA 120V 60 Hz	CA 230V 50 Hz	CA 230V 50 Hz	CA 120V 60 Hz	CA 230V 50 Hz	CA 230V 50 Hz
Puissance max.	950 W	950 W	950 W	950 W	950 W	950 W
Puissance de la pompe à vide	180 W	180 W	180 W	120 W	120 W	120 W

Matériau de la machine

Acier inoxydable 201

Acier inoxydable 201

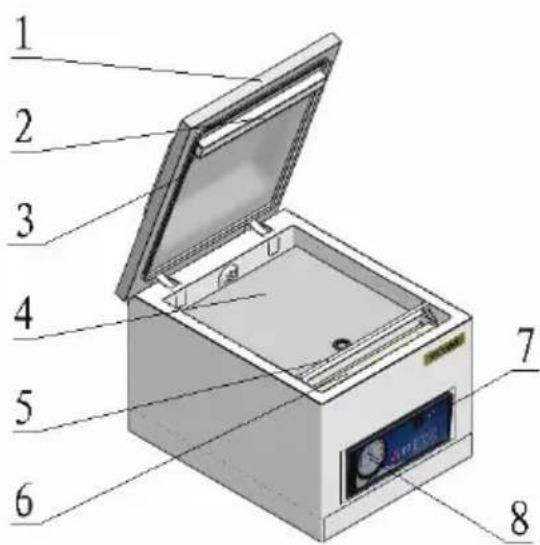

STRUCTURE DIAGRAM

1	Couvercle sous vide	10	Prise d'alimentation
2	Bande de silicone	11	Circuit imprimé
3	Barre de mise sous vide	12	Électrovanne de pompe à vide
4	Plaque de base	13	Transformateur de chauffage
5	Tige de pressage de sac	14	Trou de vis du couvercle arrière
6	Bande chauffante d'étanchéité	15	Pompe à vide
7	Indicateur	16	Port d'injection d'huile
8	Jauge à vide	17	Fenêtre d'observation du niveau d'huile
9	Interrupteur d'alimentation	18	Vis de vidange d'huile

PARTS LIST

Model Parts	DZ-260 A-V1	DZ-260 A-V2	DZ-260 A-V 3	DZ-260 S-V1	DZ-260 S-V2	DZ-260 S-V3
Fil chauffant	× 1	× 1	× 1	× 1	× 1	× 1
Tissu en téflon	× 1	× 1	× 1	× 1	× 1	× 1
Panneau de remplissage	×1	×1	×1	×1	×1	×1
Huile pour pompe à vide	×1	×1	×1	×1	×1	×1
Clé Allen	×1	×1	×1	×1	×1	×1
Sac sous vide	×30	×30	×30	×30	×30	×30
Banded'étanchéitéde chambre	×1	×1	×1	×1	×1	×1
Cordond'alimentation	×1	×1	×1	×1	×1	×1
Fusible	×2	×2	×2	×2	×2	×2
Manueld'utilisation	×1	×1	×1	×1	×1	×1

OPERATING INSTRUCTIONS

2.

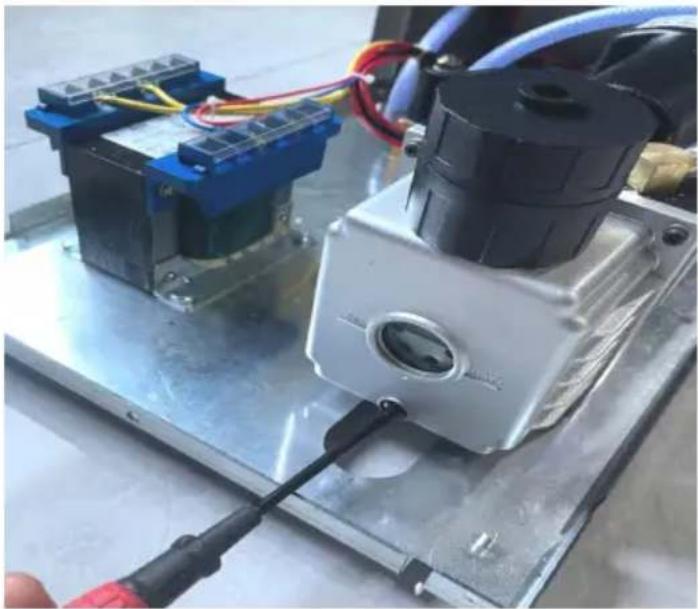

① : Dévissez la vis du couvercle arrière et soulevez le couvercle arrière
② : Retirez le filtre à brouillard d'huile ;
③ : Ajouter de l'huile pour pompe à vide ;
④: Niveau d'huile entre 1/2-3/4 du trou d'observation (ne pas remplir) ;
⑤ : Après avoir ajouté l'huile, revissez le filtre à brouillard d'huile et couvercle arrière.

Il est strictement interdit de démarrer la pompe à vide sans huile.

Étape 1 : Connectez l'alimentation correspondante

Étape 2 : OuvINTERRUPTEUR D'ALIMENTATION

Étape 3 : ⑥VACUUM : Cliquez sur le bouton ② SETTING du pannea commande, sélectionnez le réglage cible. Cliquez sur le bouton ③RAISE ou ④LOWER pour définir le temps de vide idéal. Le temps de vide est gér réglé sur 30-40 s.

Étape 4 : ⑦ SCELLEMENT : Cliquez deux fois sur le bouton ② RÉ le temps de scellage est généralement réglé sur 1,5 à 2 s. Le temps est réglé en fonction de l'épaisseur du sac sous vide. Il est strictemen régler le temps de scellage trop longtemps ou de griller la bande chau scellage.

Étape 5 : ⑧ REFROIDISSEMENT : Après avoir réglé le temps de socliquez sur le ② APPUYEZ À NOUVEAU SUR LE BOUTON SETTING régler le temps de refroidissement, généralement 3 à 5 secondes. Après réglé le temps de refroidissement, cliquez sur le bouton ② SETTING et panneau de commande affichera la lettre ED, indiquant la fin du proces réglage.

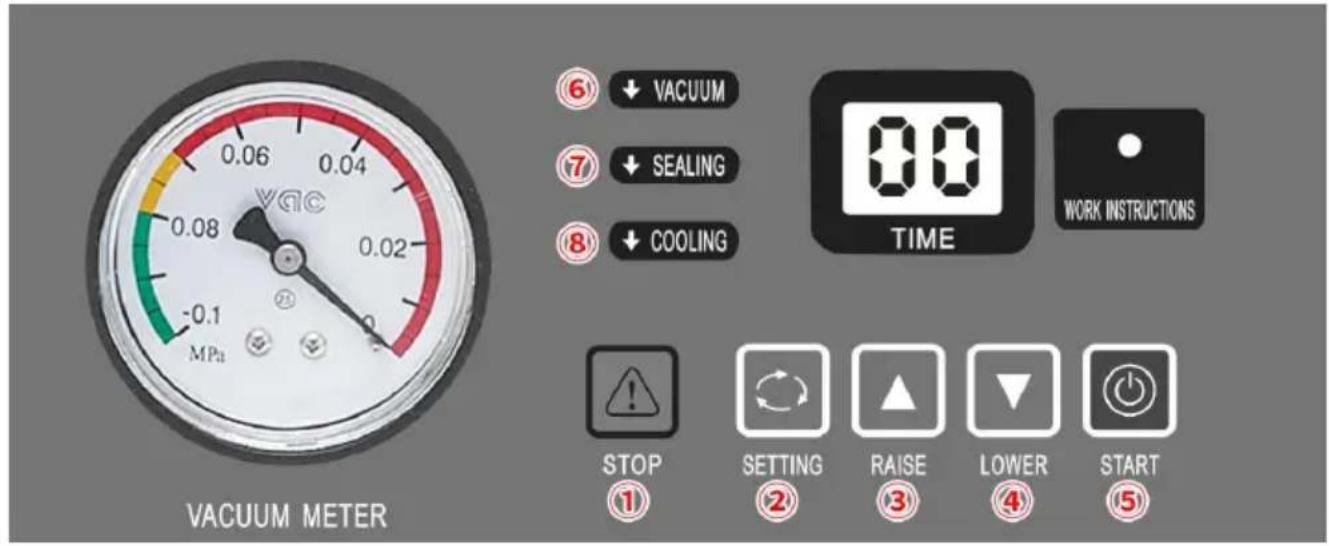

VACUUM METER 0.06 0.04 0.08 -0.1 MPa ⑥ ↓ VACUUM ⑦ ↓ SEALING ⑧ ↓ COOLING TIME WORK INSTRUCTIONS STOP ① SETTING ② RAISE ③ LOWER ④ START

1. Lorsque la machine doit être changée ou n'est pas utilisée pendant période, desserrez la vis située sous le hublot d'huile et vidangez l'huile pompe à vide. Il est recommandé de remplacer l'huile de la pompe à que la machine ait fonctionné en continu pendant 800 heures .

1. Après utilisation, la surface de la machine doit être nettoyée et l'matériaux résiduels à l'intérieur de la machine doivent être éliminés.
2. Lors du stockage, conserver dans un endroit propre, sec et sûr, portée des enfants.
3. Tous les travaux d'entretien, de réparation et de maintenance non décrits dans le manuel doivent être effectués uniquement par des techniciens de maintenance qualifiés .

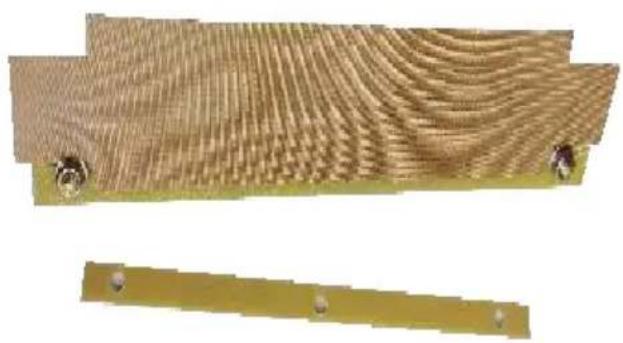

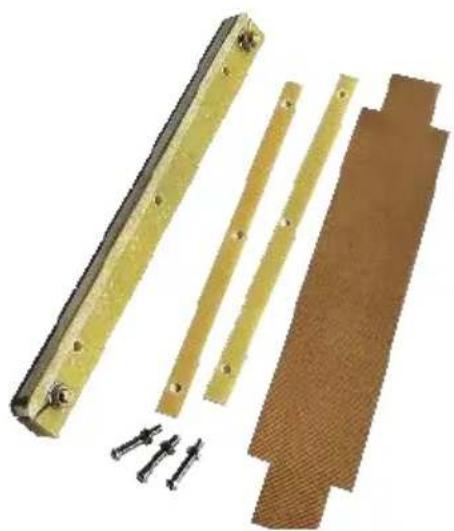

Remplacer le tissu haute température (tissu Téflon)

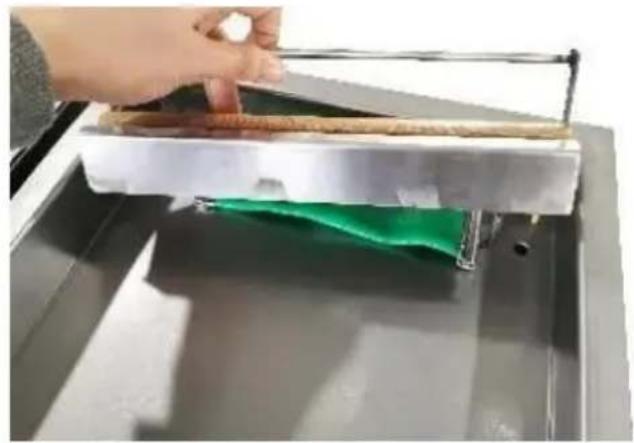

1. Retirez les vis des deux côté du plateau, puis soulevez l'ensemble du plateau .

1. R etirez l'ancien tissu haute température .

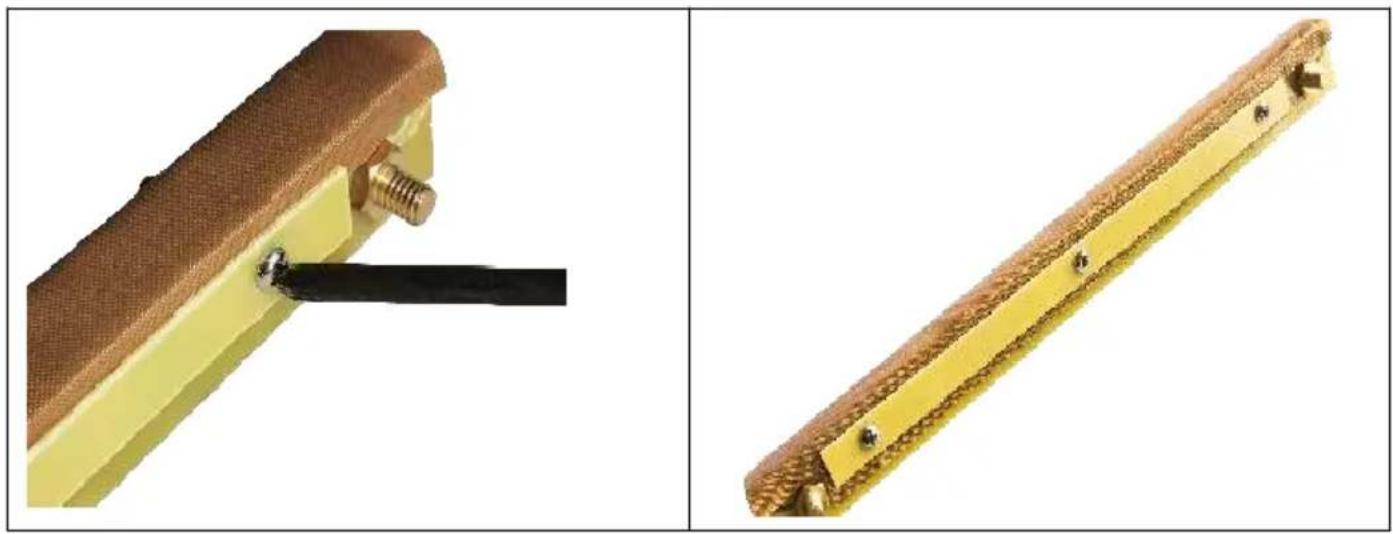

1. Réinstallez les vis d'origine

2. Retirez les vis supérieures .

1. Appliquez un nouveau chiffon haute température .

1. Fin de l'installation .

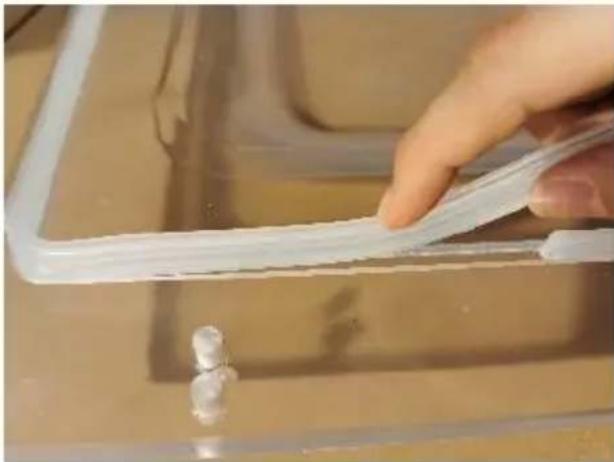

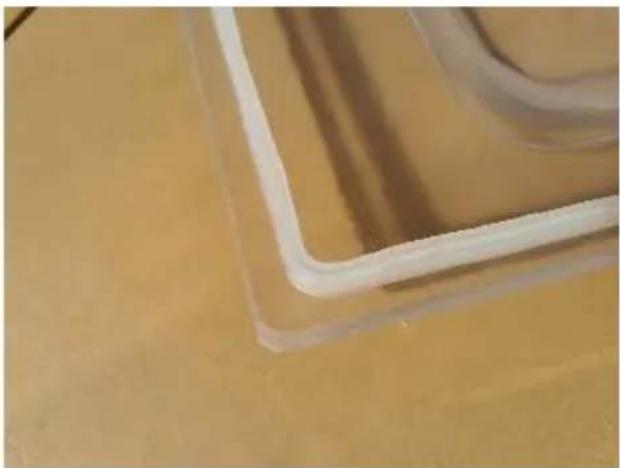

Remplacer le Bande d'étanchéité de chambre

1. Retirez la bande d'étanchéité la chambre .

1. Remplacez le Bande d'étanché de chambre avec une nouvelle

1. Compléter le Installation

Si le fusible est endommagé, remplacez-le comme indiqué

1.Trouvez la prise de courant à l'arrière[HABW]	2.Sortir la fente
3. Le fusible se trouve dans la rainure de la fente pour carte	8. Retirer un fusible

Problème	Cause possible	Solution
La machine ne fonctionne pas et le panneau de commande n'affiche rien.	Pas de connexion l'alimentation électrique.Le contact de l'interrupteur d'alimentation est perdu	Vérifiez si la fiche la prise sont bien connectées.Vérifiez si le câblag de la partie d'entrée d'alimentation à l'intérieur de la machine est desserré ou détaché.
Le contrôle panneau démarrage, mais la machine ne fonctionnepas.	Le paramètre est en cours de définition.	Terminez le réglage de paramètres.
Le meilleur état de vio ne peut pas être attei La mise sous vide la vitesse est lente.	1. Temps de mise sou vide court.2. L'huile dans la pom à vide n'est pas suffisante ou l'huile n'e pas propre.3. Fuite d'air et usure la bague d'étanchéité.	1. Prolongez le temps de vide.2. Vérifiez le niveau d'huile, faites le plein changez l'huile (faites attention au type d'huil) (huile à vide 46#, 68# et à la quantité d'huile3.Remplacez la bague d' étanchéité.
Défaillance d'étanchéité ou mauvaise étanchéité.	1. Les sacs ne sont correctement placés su les plaques chauffantes2. Temps de scellage trop long/trop court.3. Température de chauffage inappropriée4. Bande de silicone endommagée ou contenant des impuretés.5. Dommage du fil chauffant électrique .	1. Placez les sacs sur assiette dans l' ordre.2. Raccourcir/prolonger le temps de scellage.3. Choisissez la température appropriée.4. Nettoyez ou remplacez le silicone caoutchouc.5. Changer le fil chauffant électrique.

CORRECT DISPOSAL

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'u collecte sélective des déchets dans l'Union européenne. Cela

s'applique au produit et à tous les accessoires marqués de ce symbo. Les produits marqués comme tels ne peuvent pas être jetés avec les

déchets ménagers normaux, mais doivent être déposés dans un point collecte pour le recyclage des appareils électriques et électroniques.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166
