DZ-260A-V2 - Maszyny do pakowania próżniowego Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Maszyna do pakowania próżniowego
Marka	Vevor
Model	DZ-260A-V2
Wymiary komory	330 × 270 × 50 mm
Długość zgrzewu	260 mm
Typ pompy próżniowej	Pompa olejowa
Prędkość pompowania	6,5 m³/h
Napięcie zasilania	230 V ~ 50 Hz
Maksymalna moc	950 W
Moc pompy próżniowej	180 W
Materiał maszyny	Stal nierdzewna 201
Główne funkcje	Próżniowanie, zgrzewanie, chłodzenie
Olej do pompy próżniowej w zestawie	Tak (olej próżniowy 46# lub 68#)
Akcesoria w zestawie	Drut grzejny, tkanina teflonowa, uszczelka komory, worki próżniowe (×30), klucz imbusowy, bezpieczniki
Konserwacja i czyszczenie	Czyścić powierzchnię po użyciu; opróżniać i wymieniać olej co 800 godzin pracy
Bezpieczeństwo	Używać tylko w suchym pomieszczeniu; nie narażać na wilgoć; odłączyć w przypadku uszkodzenia
Części zamienne i naprawialność	Drut grzejny, tkanina teflonowa, uszczelka komory, bezpiecznik wymienialne przez użytkownika; inne naprawy przez wykwalifikowanego technika
Utylizacja	Zgodny z dyrektywą WEEE (2012/19/UE) – nie wyrzucać z odpadami domowymi
Gwarancja	Pomoc techniczna i gwarancja elektroniczna na www.vevor.com/support

Często zadawane pytania - DZ-260A-V2 Vevor

Jak dodać olej do pompy próżniowej?

Odkręć śrubę tylnej pokrywy, wyjmij filtr oleju, dodaj olej do pompy próżniowej, aż poziom znajdzie się między 1/2 a 3/4 okienka kontrolnego. Nie przepełniać. Wkręć z powrotem filtr i pokrywę. Zabronione jest uruchamianie pompy bez oleju.

Jaki olej stosować i kiedy go wymieniać?

Używaj oleju próżniowego typu 46# lub 68#. Zaleca się wymianę oleju po 800 godzinach ciągłej pracy. Aby spuścić olej, poluzuj śrubę pod okienkiem oleju.

Jak ustawić czas próżniowania?

Naciśnij przycisk SETTING na panelu sterowania, wybierz VACUUM, a następnie użyj przycisków RAISE lub LOWER, aby ustawić czas. Idealne ustawienie to 30-40 sekund.

Jak regulować czas zgrzewania?

Naciśnij dwukrotnie przycisk SETTING, aby przejść do ustawienia SEALING. Czas zgrzewania jest zwykle ustawiany między 1,5 a 2 sekundy, w zależności od grubości worka. Nie ustawiaj zbyt długiego czasu, aby uniknąć uszkodzenia taśmy grzejnej.

Co zrobić, jeśli maszyna nie uruchamia się, a panel jest wyłączony?

Sprawdź połączenie wtyczki zasilania i wyłącznika zasilania. Sprawdź, czy okablowanie wejściowe wewnątrz maszyny nie jest poluzowane lub odłączone.

Próżniowanie jest wolne lub nie osiąga najlepszego stanu, dlaczego?

Możliwe przyczyny: zbyt krótki czas próżniowania, niski poziom oleju lub brudny olej, nieszczelność spowodowana zużyciem uszczelki. Rozwiązania: wydłużyć czas, sprawdzić i wymienić olej, wymienić uszczelkę.

Jak wymienić tkaninę wysokotemperaturową (tkaninę teflonową)?

Odkręć wkręty po obu stronach płyty, podnieś płytę, usuń starą tkaninę, nałóż nową tkaninę, mocując ją oryginalnymi wkrętami.

Jak wymienić uszczelkę komory?

Wyjmij starą uszczelkę komory i zastąp ją nową. Upewnij się, że jest prawidłowo umieszczona.

Gdzie znajduje się bezpiecznik i jak go wymienić?

Bezpiecznik znajduje się w gnieździe wtyczki zasilania z tyłu maszyny. Otwórz gniazdo, wyjmij uszkodzony bezpiecznik i wymień go na taki sam typ.

Co zrobić w przypadku problemów z uszczelnieniem?

Sprawdź prawidłowe umieszczenie worków na płytach grzejnych, dostosuj czas zgrzewania (ani za długi, ani za krótki), wybierz odpowiednią temperaturę, wyczyść lub wymień uszczelkę silikonową oraz sprawdź drut grzejny.

INSTRUKCJA OBSŁUGI DZ-260A-V2 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

MASZYNA DO PAKOWANIA PRÓŻNIOWEGO INSTRUKCJA OBSŁUGI

1. Należy uważnie przeczytać i zrozumieć całą INSTRUKCJĘ MONTAŻU I OBSŁUGI.
2. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności może skutkować poważnymi obrażeniami ciała.

OGÓLNE ZASADY BEZPIECZEŃSTWA

Przed pierwszym użyciem produktu prosimy o dokładne zapoznanie się z instrukcją obsługi. Zawiera ona ważne informacje dotyczące prawidłowej obsługi.

Gwarancja/rękojmia traci ważność w przypadku wystąpienia uszkodzeń wynikających z nieprzestrzegania instrukcji obsługi. Odpowiedzialność za wszelkie szkody następcze jest wyłączona!

Nie ponosimy żadnej odpowiedzialności za szkody materialne lub obrażenia ciała spowodowane niewłaściwym użytkowaniem lub nieprzestrzeganiem instrukcji bezpieczeństwa! W takich przypadkach gwarancja/rękojmia będzie nieważna.

Nieautoryzowana konwersja, modyfikacja lub demontaż produktów jest niedopuszczalna ze względów bezpieczeństwa i homologacji (CE).

Produkt nie jest zabawką i należy go przechowywać w miejscu niedostępnym dla dzieci.

Należy zatem zachować szczególną ostrożność, jeśli w pobliżu znajdują się dzieci.

Produkt nie może być wilgotny ani mokry. Jest przeznaczony wyłącznie do użytku w suchych pomieszczeniach wewnętrznych (nie w łazienkach ani innych podobnie wilgotnych miejscach). Istnieje ryzyko śmiertelnego porażenia prądem elektrycznym.

Nie narażaj produktu ani jego akcesoriów na działanie wilgoci ani skraplania.

wysokich lub niskich temperatur.

Nie pozostawiaj materiałów opakowaniowych bez nadzoru. Mogą one być niebezpiecznym materiałem do zabawy dla dzieci.

Upuszczenie, spadek, nacisk lub siły rozciągające mogą zniszczyć produkt lub ograniczyć jego funkcjonalność.

Nigdy nie umieszczaj urządzenia w pobliżu materiałów łatwopalnych lub zapalnych.

Zawsze upewnij się, że obrotowy stolik, na którym umieszczany jest przedmiot, znajduje się w środku obudowy!

Ta maszyna wykorzystuje folię plastikową lub folię aluminiową jako materiały do pakowania próżniowego żywności w postaci pasty, owoców, warzyw, sosów, chemikaliów, produktów farmaceutycznych, podzespołów elektronicznych, precyzyjnych instrumentów, metali rzadkich i innych przedmiotów. Produkty pakowane próżniowo nie utleniają się łatwo ani nie pleśnieją. Szczególnie nadaje się do takich branż jak żywność i medycyna.

Jeżeli masz podstawy sądzić, że dalsza bezpieczna praca urządzenia jest możliwa, natychmiast odłącz urządzenie i zabezpiecz je przed przypadkowym włączeniem.

Można założyć, że bezpieczna eksploatacja nie jest już możliwa, jeżeli

• urządzenie nosi widoczne ślady uszkodzeń,
• urządzenie nie działa,
• po dłuższym okresie przechowywania w niesprzyjających warunkach,
• po dużym naprężeniu podczas transportu.

ZAPISZ INSTRUKCJĘ

MODEL I PARAMETRY

Model	DZ-260A-V1	DZ-260A-V2	DZ-260A-V 3	DZ-260S-V1	DZ-260S-V2	DZ-260S-V3
Długość uszczelnie nia	260 mm	260 mm	260 mm	260 mm	260 mm	260 mm
Wymiary komory	330×270×50 mm			330×270×50 mm
Typ pompy próżniowej	Pompa olejowa	Pompa olejowa	Pompa olejowa	Pompa olejowa	Pompa olejowa	Pompa olejowa
Prędkość pompowania pompy próżniowej	6,5m3/godz.	6,5m3/godz.	6,5m3/godz.	4,2m3/godz.	4,2m3/godz.	4,2m3/godz.
Woltaż	Prąd zmienny 120 60 Hz	Prąd zmienny 230 50 Hz	Prąd zmienny 230 50 Hz	Prąd zmienny 120 60 Hz	Prąd zmienny 230 50 Hz	Prąd zmienny 230 V 50 Hz
Maksymalna moc	950 W	950 W	950 W	950 W	950 W	950 W
Moc pompy próżniowej	180 W	180 W	180 W	120 W	120 W	120 W

Materiał maszyny

201 Stal nierdzewna

201 Stal nierdzewna

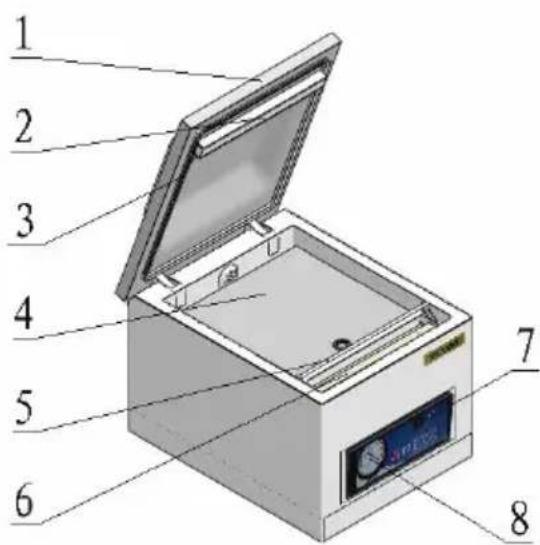

SCHEMAT KONSTRUKCJI

1	Pokrywa próżniowa	10	Wtyczka zasilania
2	Pasek silikonowy	11	Płytka drukowana
3	Listwa do zgrzewania próżniowego	12	Zawór elektromagnetyczny pompy próżniowej
4	Płyta bazowa	13	Transformator grzewczy
5	Pręt do prasowania workó	14	Otwór na śrubę tylnej pokrywy
6	Uszczelniająca taśma grzewcza	15	Pompa próżniowa
7	Wskaźnik	16	Port wtrysku oleju
8	Wskaźnik próżni	17	Okienko obserwacyjne poziomu oleju
9	Wyłącznik zasilania	18	Śruba spustowa oleju

LISTA CZĘŚCI

Model Parts	DZ-260 A-V1	DZ-260 A-V2	DZ-260 A-V 3	DZ-260 S-V1	DZ-260 S-V2	DZ-260 S-V3
Przewód grzewczy	× 1	× 1	× 1	× 1	× 1	× 1
Ściereczka teflonowa	× 1	× 1	× 1	× 1	× 1	× 1
Płyta wypełniająca	×1	×1	×1	×1	×1	×1
Olej do pompy próżniowej	×1	×1	×1	×1	×1	×1
Klucz imbusowy	×1	×1	×1	×1	×1	×1
Worek próżniowy	×30	×30	×30	×30	×30	×30
Pasek uszczelniając y komorę	×1	×1	×1	×1	×1	×1
Przewód zasilający	×1	×1	×1	×1	×1	×1
Bezpiecznik	×2	×2	×2	×2	×2	×2
Instrukcja obsługi	×1	×1	×1	×1	×1	×1

INSTRUKCJA OBSŁUGI

6.

①: Odkręć śrubę tylnej pokrywy i podnieś tylną pokrywę; ②: Wyjmij filtr mgły olejowej; ③: Dodaj olej do pompy próżniowej; ④: Poziom oleju pomiędzy 1/2-3/4 otworu obserwacyjnego (nie uzupełniać); ⑤: Po dodaniu oleju należy przykręcić filtr mgły olejowej i zamknąć tylną pokrywę.

Kategorycznie zabrania się uruchamiania pompy próżniowej bez oleju.

Krok 1: Podłącz odpowiednie źródło zasilania

Krok 2: Włącz WYŁĄCZNIK ZASILANIA

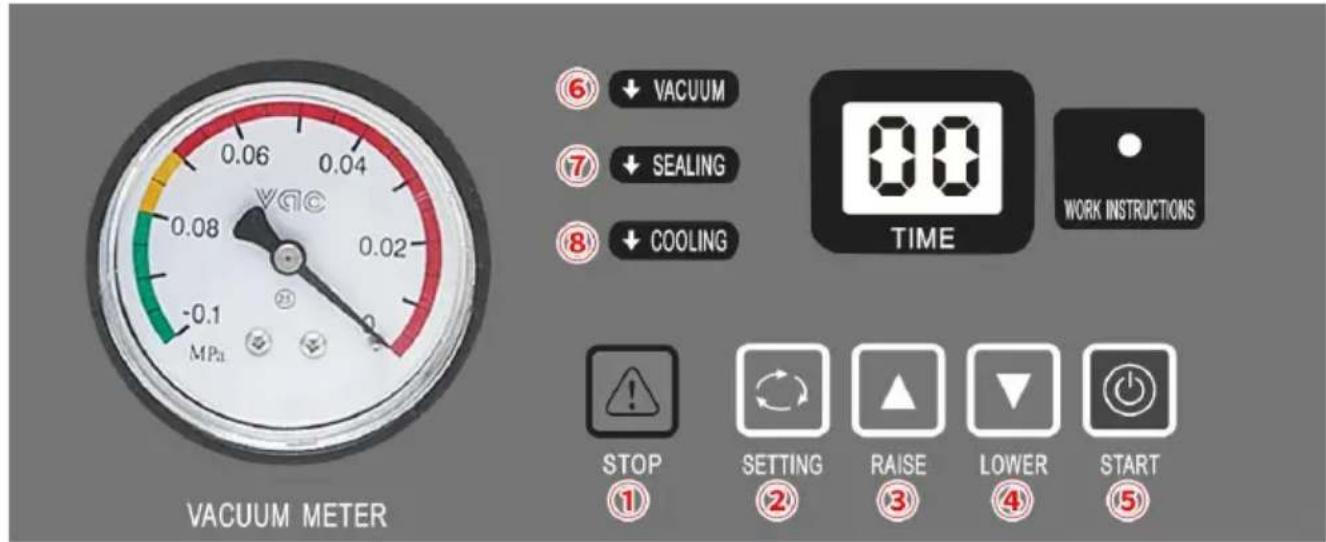

Krok 3: ⑥PRÓŻNIA: Kliknij przycisk ②SETTING na panelu sterowania, wybierz ustawienie docelowe. Kliknij przycisk ③RAISE lub ④LOWER, aby ustawić idealny czas próżni. Czas próżni jest zwykle ustawiony na 30-40 sekund.

Krok 4: ⑦ZGRZEWANIE: Kliknij przycisk ②SETTING dwa razy, a czas zgrzewania zostanie ustawiony na 1,5-2 s. Czas zgrzewania jest ustawiony zgodnie z grubością worka próżniowego. Surowo zabrania się ustawiania długiego czasu zgrzewania lub przepalenia paska grzewczego podczas zgrzewania.

Krok 5: ⑧ CHŁODZENIE: Po ustawieniu czasu zgrzewania kliknij ②NA

PONOWNIE PRZYCISK SETTING, aby ustawić czas chłodzenia, zwykle 1-2 sekund. Po ustawieniu czasu chłodzenia kliknij przycisk ②SETTING, a na panelu sterowania wyświetli się litera ED, wskazująca zakończenie procesu ustawiania.

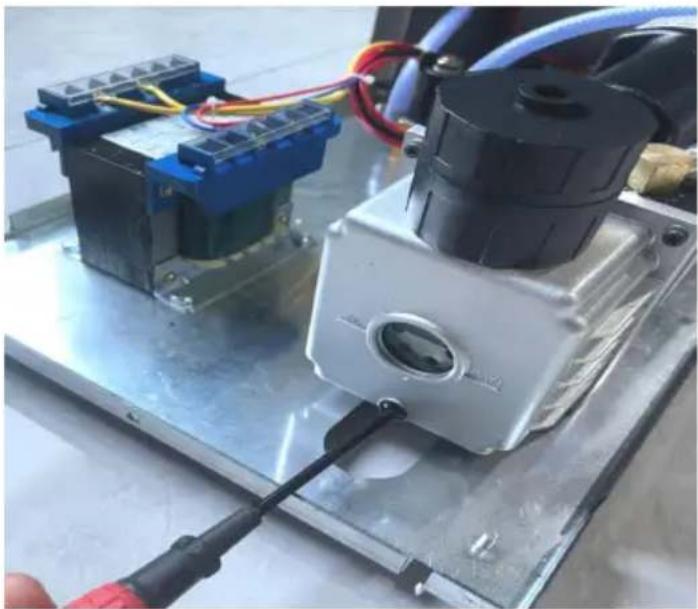

1. Gdy maszyna wymaga wymiany oleju lub nie jest używana przez dłuższy czas, poluzuj śrubę pod okienkiem oleju i spuść olej z pompy próżniowej. Zalecamy wymianę oleju pompy próżniowej po 800 godzinach ciągłej pracy maszyny.

1. Po użyciu należy wyczyścić powierzchnię maszyny i usunąć resztki materiałów z jej wnętrza.
2. Przechowywać w czystym, suchym i bezpiecznym miejscu, niedostępnym dla dzieci.
3. Wszelkie prace konserwacyjne, serwisowe i naprawy nieopisane w instrukcji powinny być wykonywane wyłącznie przez wykwalifikowanych techników serwisowych.

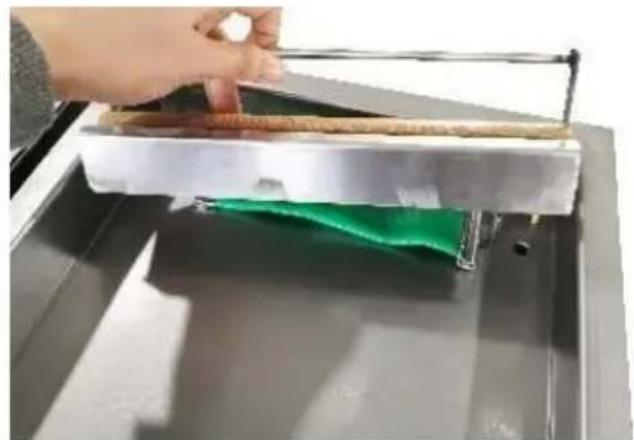

Zastąp ściereczkę wysokotemperaturową (ściereczkę teflonową)

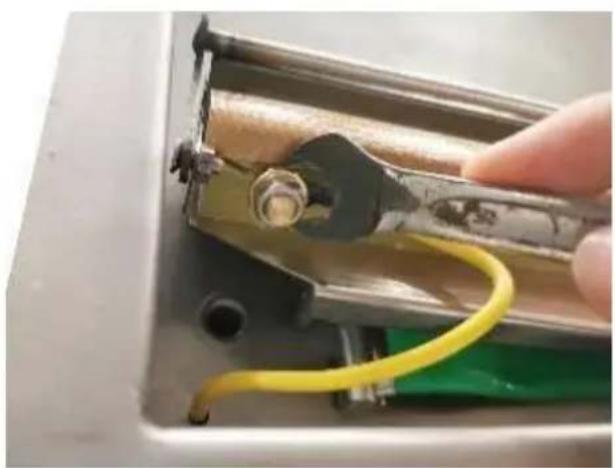

1. Odkręć śruby po obu stronach tacy i podnieś całą tacę.

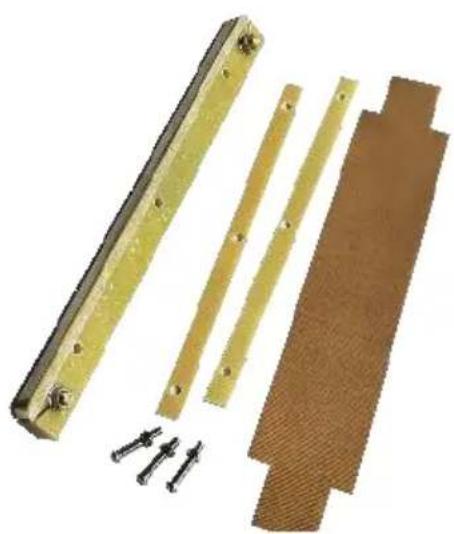

1. Usuń starą tkaninę wysokotemperaturową.

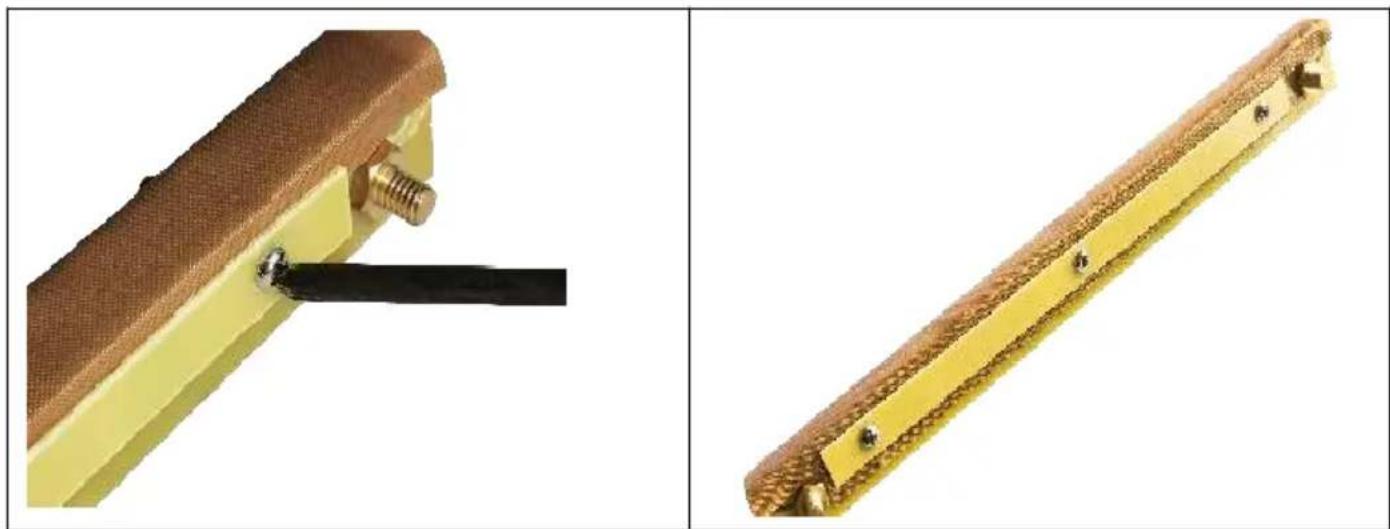

1. Ponownie zamontuj oryginalne śruby.
2. Odkręć górne śruby.

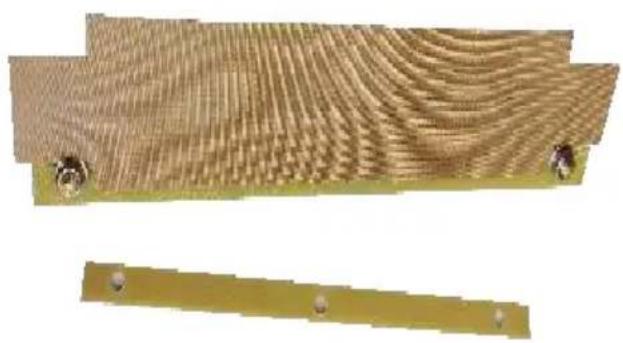

1. Nałóż nową szmatkę odporną na wysoką temperaturę.

1. Zakończenie instalacji.

Zastąp pasek uszczelniający komorę.

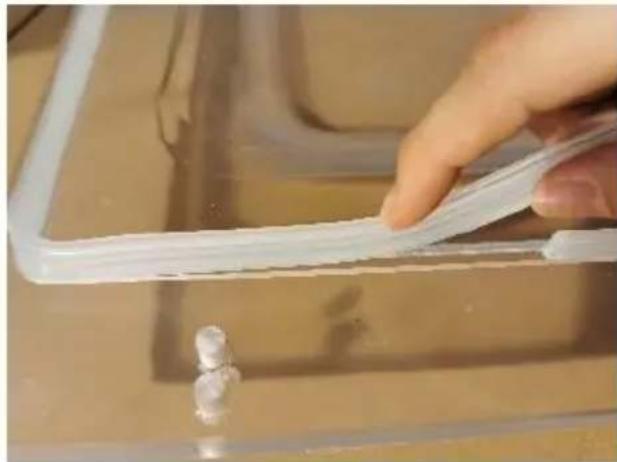

1. Zdejmij pasek uszczelniający komorę.

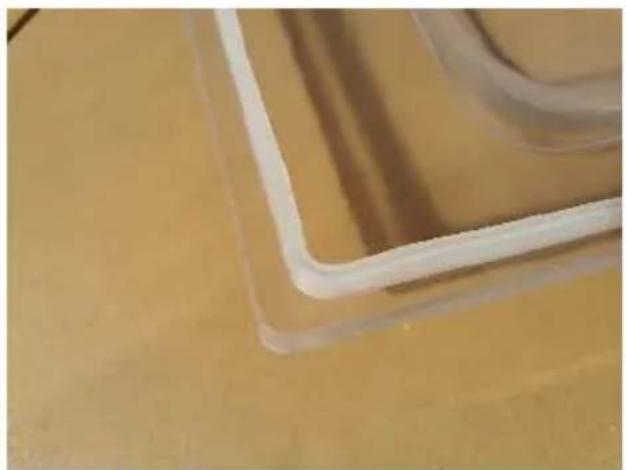

1. Wymień pasek uszczelniający komory na nowy.

1. Zakończenie instalacji.

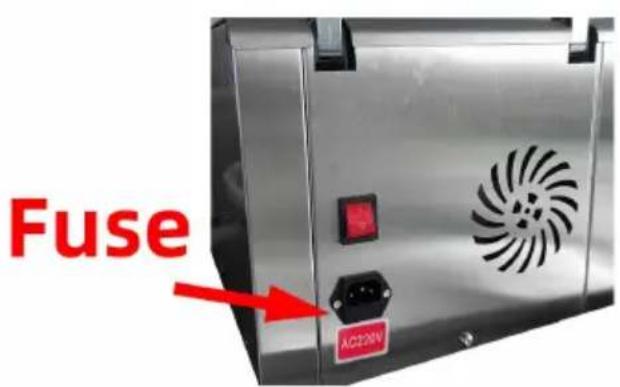

Jeśli bezpiecznik jest uszkodzony, wymień go zgodnie z rysunkiem.

1. Znajdź gniazdo zasilania z tyłu.

1. Bezpiecznik znajduje się w gnieździe karty.

Problem	Możliwa przyczyna	Rozwiązanie
Maszyna nie działa, a panel sterowania nic n pokazuje.	1.Brak podłączenia zasilania.2. Styk wyłącznika zasilania jest luźny.	1. Sprawdź, czy wtyczki gniazdo są prawidłow podłączone.2. Sprawdź, czy okablowanie części wejściowej zasilania wewnątrz urządzenia nie jest luźne lub odłączone.
Ten kontrola płyta uruchomienie, ale maszyna nie działa.	Parametr jest ustawiany	Zakończ ustawianie parametrów.
Najlepszego stanu próżni nie można osiągnąć . Odkurzanie prędkość jest niska.	1. Krótki czas odkurzania.2. W pompie próżniow jest za mało oleju lub olej nie jest czysty.3. Nieszczelność powietrza i zużycie pierścienia uszczelniającego.	1. Wydłuż czas odkurzania.2. Sprawdź poziom oleju, uzupełnij paliwo lub wymień olej (zwróć uwagę na rodzaj oleju (olej próżniowy 46#, 68#) i ilość oleju).3. Wymień pierścień uszczelniający.
Uszkodzenie uszczelnienia lub słabe uszczelnienie.	1. Torby nie są prawidłowo umieszczone na płytach grzewczych.2. Zbyt długi/krótki cza zgrzewania.3. Niewłaściwa temperatura ogrzewania.4.Pasek silikonowy uszkodzony lub zanieczyszczony.5. Uszkodzenie przewodu grzejnego .	1. Uóż torebki na talerzu w odpowiedniej kolejności.2. Skróć/wydłuż czas zgrzewania.3. Wybierz odpowiednią temperaturę.4. Wyczyść lub wymień silikon guma.5.Wymień przewód grzejny.

PRAWIDŁOWA UTYLIZACJA

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej

zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

Producent: Shanghai Muxin Muye Youxian Gongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
