MODE D'EMPLOI GT-800 Vevor

MICRO-ONDULEUR

MODÈLE : GT-600 / GT-800 / GT-1200

Avertissement - Pour réduire le risque de blessure, l'utilit doit dire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive française 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit f l'objet d'une collecte sélective des déchets dans l'Union française. Cela s'applique au produit et à tous les accessioires marqués de ce symbole. Les produits marqu comme tels ne peuvent pas être jetés avec les déchets menagers normaux, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE

Le produit est utilisé en combinaison avec une source d'énergie permanente (batterie). Même si l'équipement est éteint, une source d'énergie dangereuse peut être présente.

Une tension électrique peut se produire aux bornes d'entrée et/ou de sortie. Coupez toujours l'alimentation secteur et débranchez la batterie avant d'effectuer des travaux de maintenance.

Le produit ne contient aucune pièce interne réparable par l'utilisateur. Ne retirez pas le panneau avant et ne mettez pas le produit en service tant que tous les panneaux ne sont pas installés. Toute maintenance doit être effectuée par du personnel qualifié.

N'utilisez jamais le produit dans des endroits où des explosions de gaz ou de poussières pourraient se produire. Reportez-vous aux spécifications fournies par le fabricant de la batterie pour vous assurer que la batterie est adaptée à l'utilisation avec ce produit. Les instructions de sécurité du fabricant de la batterie doivent toujours être observées.

ATTENTION : ne soulevez pas d'objets lourds sans aide. Installation

Lisez les instructions d'installation avant de commencer les activités d'installation.

Ce produit est un appareil de classe de sécurité I (fourni avec une terre pour des raisons de sécurité). Ses bornes d'entrée et/ou de sortie doivent être équipées d'une mise à la terre sans interruption pour des raisons de sécurité. Un point de mise à la terre supplémentaire est situé à l'extérieur du produit. Si l'on peut supposer que la protection de mise à la terre est endommagée, le produit doit être mis hors service et éviter toute remise en service accidentelle ; contacter un personnel de maintenance qualifié.

Assurez-vous que les câbles de raccordement sont équipés de fusibles ou de disjoncteurs. Ne remplacez jamais un dispositif de protection par un composant d'un

type différent. Reportez-vous au manuel pour connaître la pièce appropriée.

Vérifiez avant d'allumer l'appareil si la source de tension disponible est conforme aux paramètres de configuration du produit décrits dans le manuel.

Assurez-vous que l'équipement est utilisé dans des conditions de fonctionnement correctes. Ne l'utilisez jamais dans un environnement humide ou poussiéreux.

Assurez-vous qu'il y a toujours suffisamment d'espace libre autour du produit pour la ventilation et que les ouvertures de ventilation ne sont pas obstruées.

Installez le produit dans un environnement résistant à la chaleur. Veillez donc à ce qu'il ne soit pas exposé à des produits chimiques, des plastiques, des rideaux ou autres textiles, etc.

à proximité immédiate de l'équipement.

Transport et stockage

Lors du stockage ou du transport du produit, assurez-vous que l'alimentation secteur et les câbles de la batterie sont débranchés. Aucune responsabilité ne peut être acceptée pour les dommages survenus pendant le transport si l'équipement n'est pas transporté dans son emballage d'origine.

Conserver le produit dans un environnement sec ; la température de stockage doit être comprise entre -40 °C et 65 °C.

Reportez-vous au manuel du fabricant de la batterie pour obtenir des informations sur le transport, le stockage, la charge, la recharge et la mise au rebut de la batterie.

SPÉCIFICATIONS

Bienvenue, nous vous remercions de choisir nos produits d'onduleurs solaires connectés au micro-réseau.

Données de specifications	Modèle
	GT-600	GT-800	GT-1200
Données d'entrée (DC, PV)
Nombre de connecteurs d'entrée MC4	2 ensembles		4 ensembles
Plage de tension de fonctionnement	DC18V-50V
Courant d'entrée maximal	12A*2	14A*2	16A*2
Données de sortie (CA)
Type de réseau monophasé	CA 230 V	CA 230 V	CA ou 230 V CA
Puisance de sortie maximale	600 W	800 W	1200 W
Courant de sortie nominal	2,6 A	3,5 A	10,9 A ou 5,2 A
Tension de sortie nominale	CA 230 V	CA 230 V	CA ou 230 V CA
Plage de fréquence de sortie	50 Hz	50 Hz	60 Hz ou 50 Hz
Facteur de puissance	≥ 0,99 %
Distorsion harmonique totale	Distorsion harmonique < 5 %
Nombre maximal d'unités par succursale	@230VAC : 4 unités	@230VAC : 3 unité	@ 110 VAC : 2 unités Ou @ 230 3 unités
Efficacité maximale	95%
Efficacité nominale du MPPT	99,5%
Consommation d'énergie nocturne	≤1W
Données mécaniques
Plage de température ambiente de fonctionnement	-40°C à +65°C
Plage de température de stockage	-40°C à +85°C
Dimensions (L x H x P)	305 * 186 * 44 mm		490 * 254 * 50 mm
Niveau d'étanchéité	IP67	IP65/IP67(Veuillez vous)	IP67
		référer aux informations figurant sur la plaque signalétique du produit)
Communication	WIFI (Surveillance du Cloud)
Fonctions de protection	Protection des Îlots isolés, protection contre la tensionProtection de fréquenceProtection de température, protection de courant, etc.

SCHÉMA D'INSTALLATION

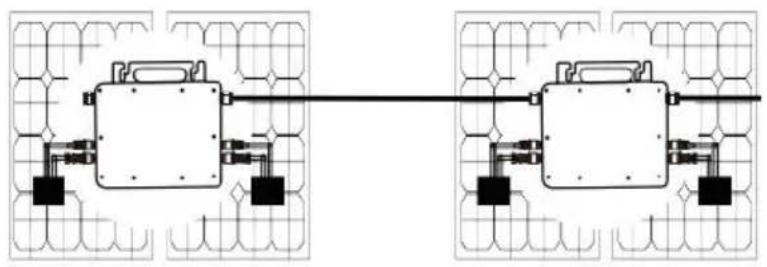

Méthode d'assemblage parallèle monophasé de micro-onduleur

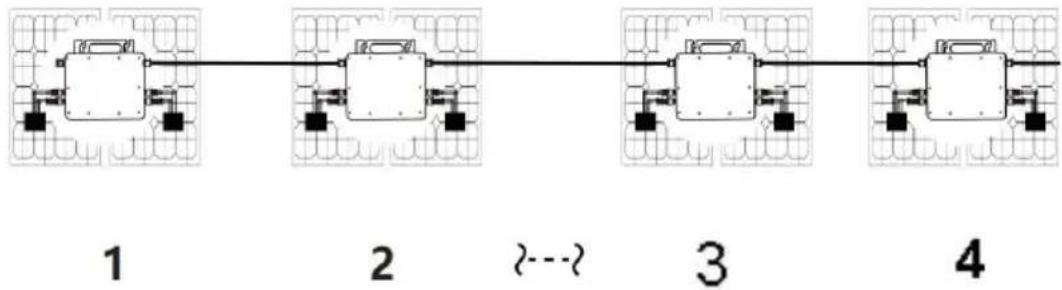

GT-600

1. Réseau monophasé 230 V. Maximum 4 unités de 600 W de micro-onduleurs par branche.
2. La puissance d'entrée CC maximale de chaque onduleur est de 600 W (la puissance de sortie maximale du module PV).

la puissance est de 2x300W).

1. Le VOC des modules PV ne doit pas être supérieur à la tension d'entrée maximale

des micro-onduleurs.

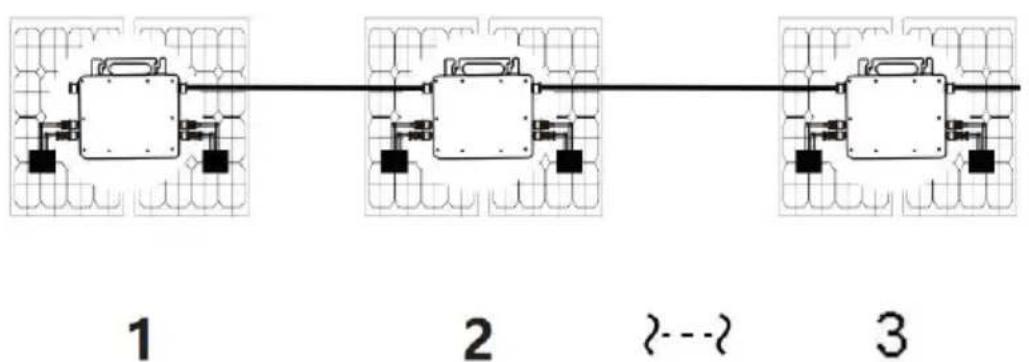

GT-800

1. Réseau monophasé 230 V. Maximum 3 unités de 800 W micro-onduleurs par branche.
2. La puissance d'entrée CC maximale de chaque onduleur est de 800 W (puissance de sortie maximale du module PV).

la puissance est de 2x 400 W).

1. Le VOC des modules PV ne doit pas être supérieur à la tension d'entrée maximale

des micro-onduleurs.

GT-1200

1

2

1. Réseau monophasé 110 V. Maximum 2 unités ou réseau monophasé 230

Maximum 3 unités de 1200 W micro-onduleurs par branche.

1. La puissance d'entrée CC maximale de chaque onduleur est de 1200 W (puissance de sortie maximale du module PV).

la puissance est de 2x 600 W).

1. Le VOC des modules PV ne doit pas être supérieur à la tension d'entrée maximale

des micro-onduleurs.

SCHÉMA DE CÂBLAGE

GT-600/GT-800

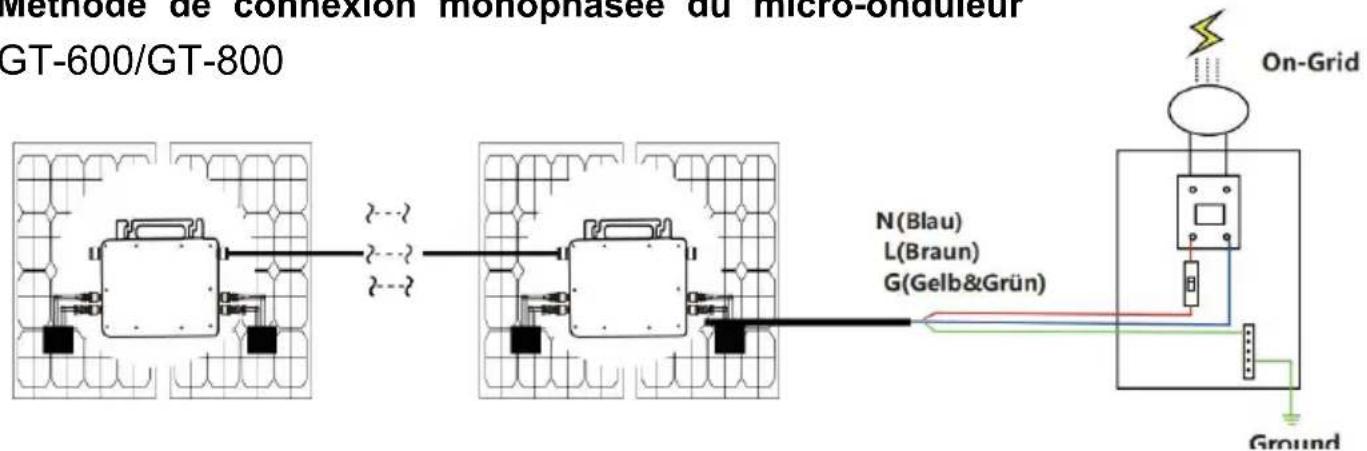

Méthode de connexion monophasée du micro-onduleur

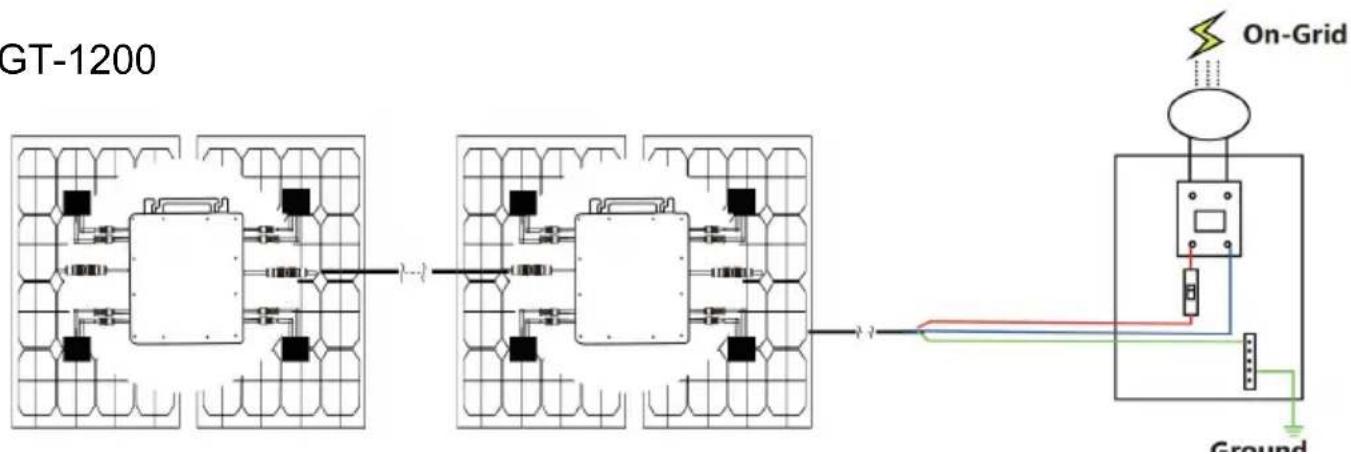

GT-1200

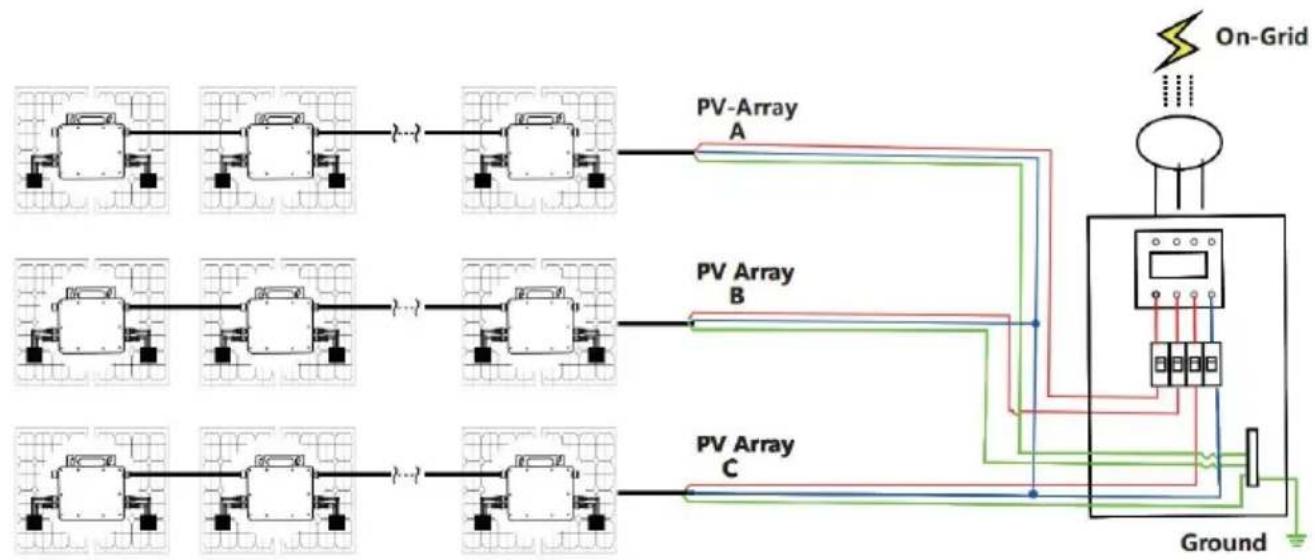

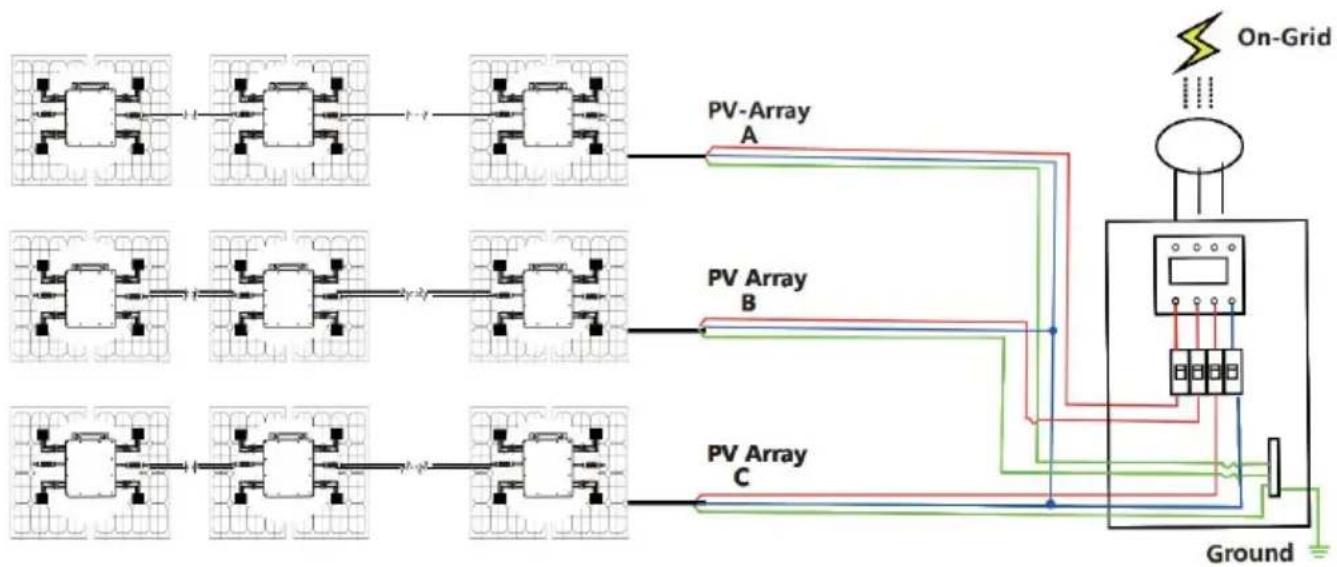

Méthode de connexion triphasée du micro-onduleur

GT-600/GT-800

GT-1200

SURVEILLANCE CLOUD WIFI DU MICRO-ONDULEUR

7. Précautions

• Attention, il existe un risque de choc électrique lors du raccordement du micro-onduleur !
• Le micro-onduleur chauffe pendant le fonctionnement ! Protégez-vous en conséquence des brûlures !
• Avant de configurer la surveillance du cloud WiFi, veuillez installer correctement le micro-onduleur et le faire fonctionner normalement.
• Comme un appareil mobile (smartphone ou tablette) avec fonction Bluetooth et Android ou un système et un périphérique réseau sans fil, par exemple un routeur sans fil pouvant fournir un service WiFi et Internet, doivent être disponibles.
• Pour configurer la surveillance du cloud WLAN, activez d'abord la fonction Bluetooth de l'appareil intelligent.
• Assurez-vous que votre appareil intelligent utilise le même réseau WiFi que le micro-onduleur à configurer et qu'il peut se connecter aux périphériques réseau sans fil et accéder à Internet au même emplacement que le micro-onduleur.
• Assurez-vous que la distance entre le périphérique réseau sans fil et le micro-onduleur ne dépasse pas 20 m et qu'il n'y a pas ou peu d'obstacles.

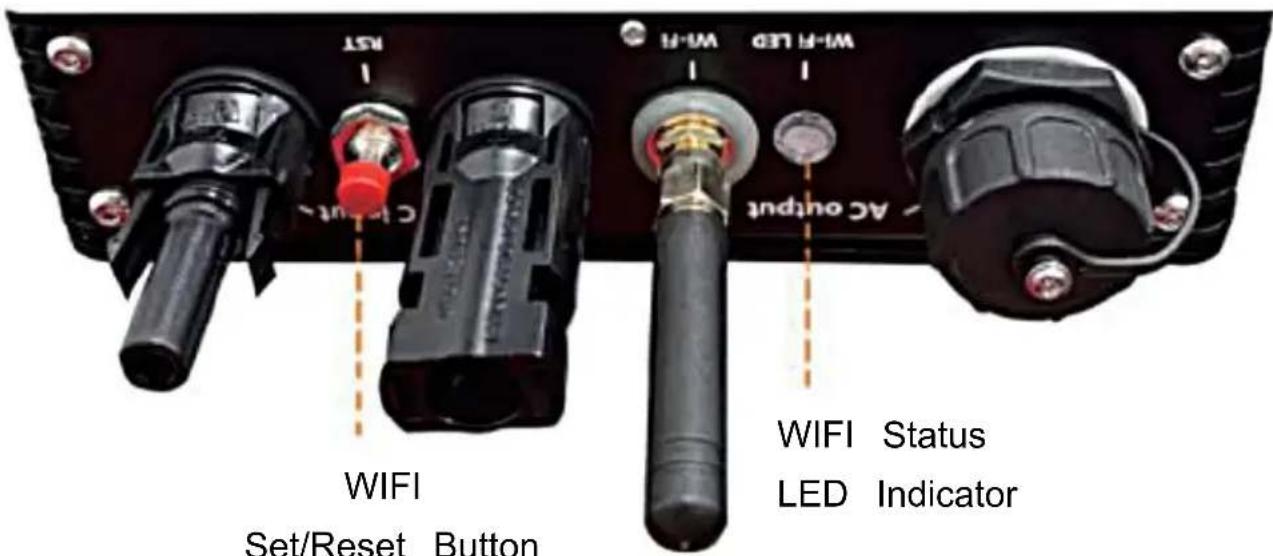

8. Description du matériel

1. Voyant d'état du Wi-Fi
2. Le voyant bleu clignote après avoir toujours été allumé = le module de surveillance cloud WiFi est en attente de configuration.
3. Le voyant bleu s'éteint après avoir toujours été allumé = le module de surveillance cloud WiFi démarre et entre dans l'état de fonctionnement normal.
4. Le voyant bleu clignote = le réseau n'est pas configuré ou le réseau ne peut pas connecter au périphérique réseau sans fil, ou le micro-onduleur a été supprimé dans le cloud.
5. Pas de lumière = la surveillance du cloud WiFi fonctionne normalement.
6. Préparation avant la configuration et l'utilisation
7. Installez correctement le micro-onduleur et faites-le fonctionner normalement pour générer de l'énergie.

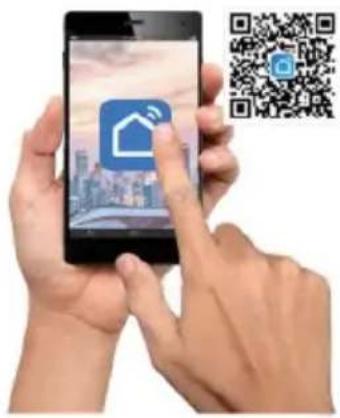

8. Téléchargez et installez l'application « Smart Life » en la recherchant dans l'App Store Android ou Apple correspondant. Activez la fonction Bluetooth de votre appareil intelligent.
9. Vérifiez que votre périphérique réseau sans fil (tel qu'un routeur sans fil) fonctionne correctement et est connecté à Internet.
10. Utilisez votre appareil intelligent (ou l'application « Smart Life » installée) à l'emplacement d'installation du micro-onduleur pour vous connecter au périphérique réseau sans fil. Si vous pouvez accéder normalement à Internet, suivez les instructions de configuration et d'utilisation sur la page suivante.

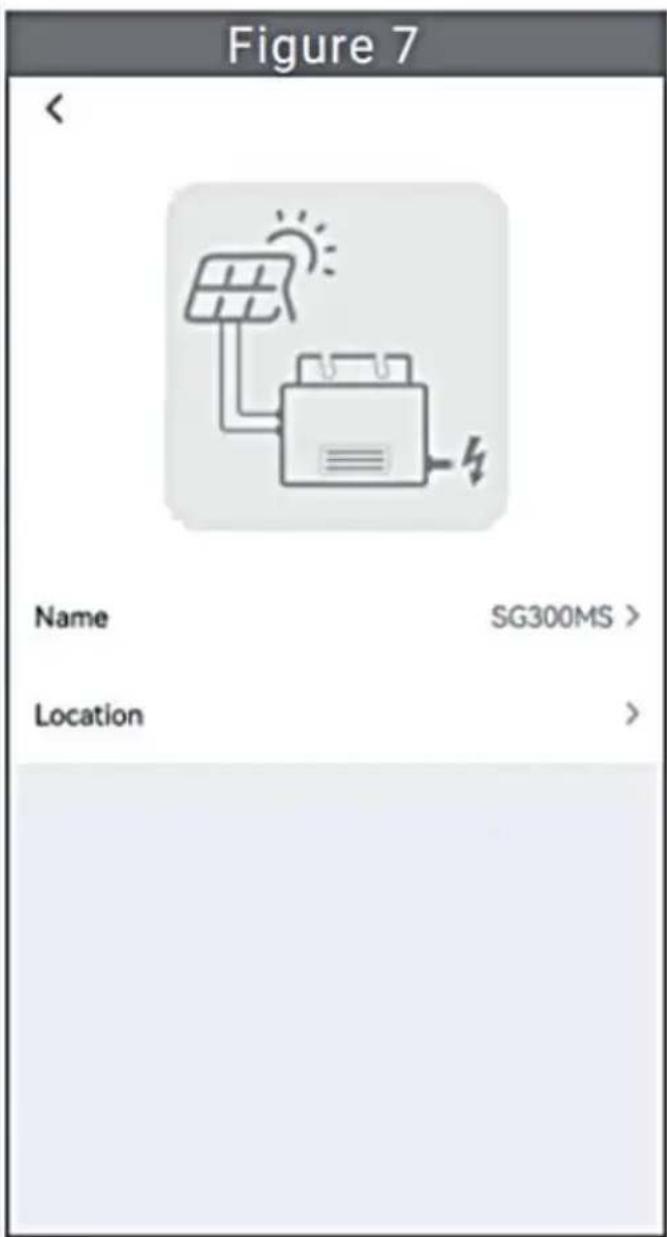

11. Étapes de configuration de la surveillance du cloud WIFI.

1

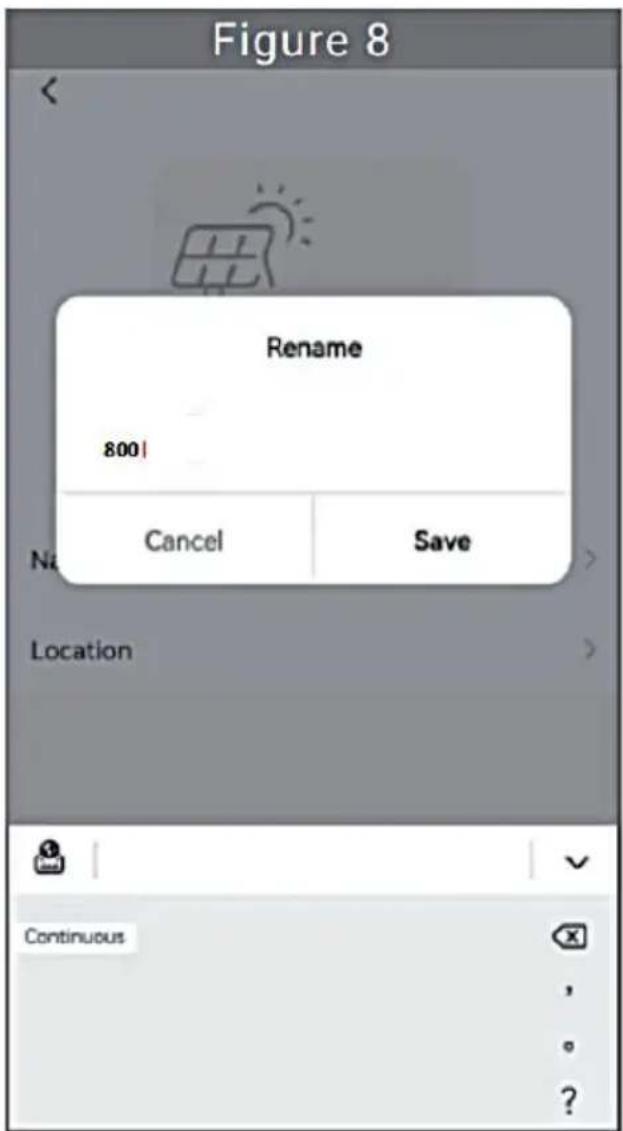

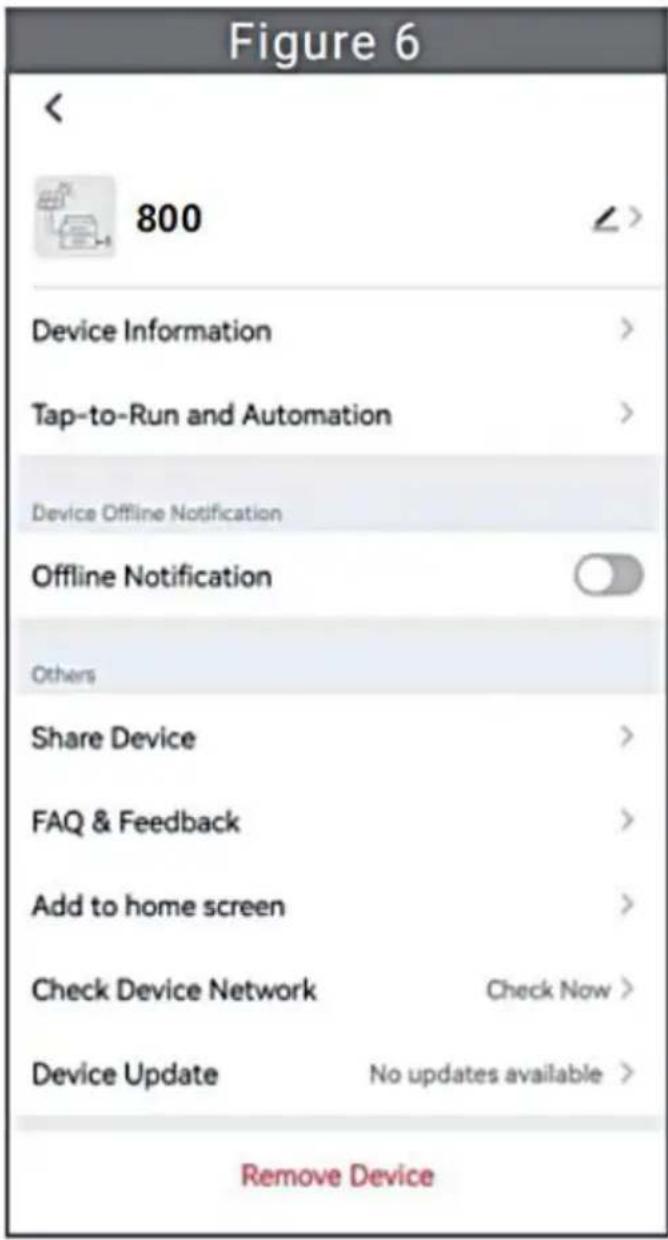

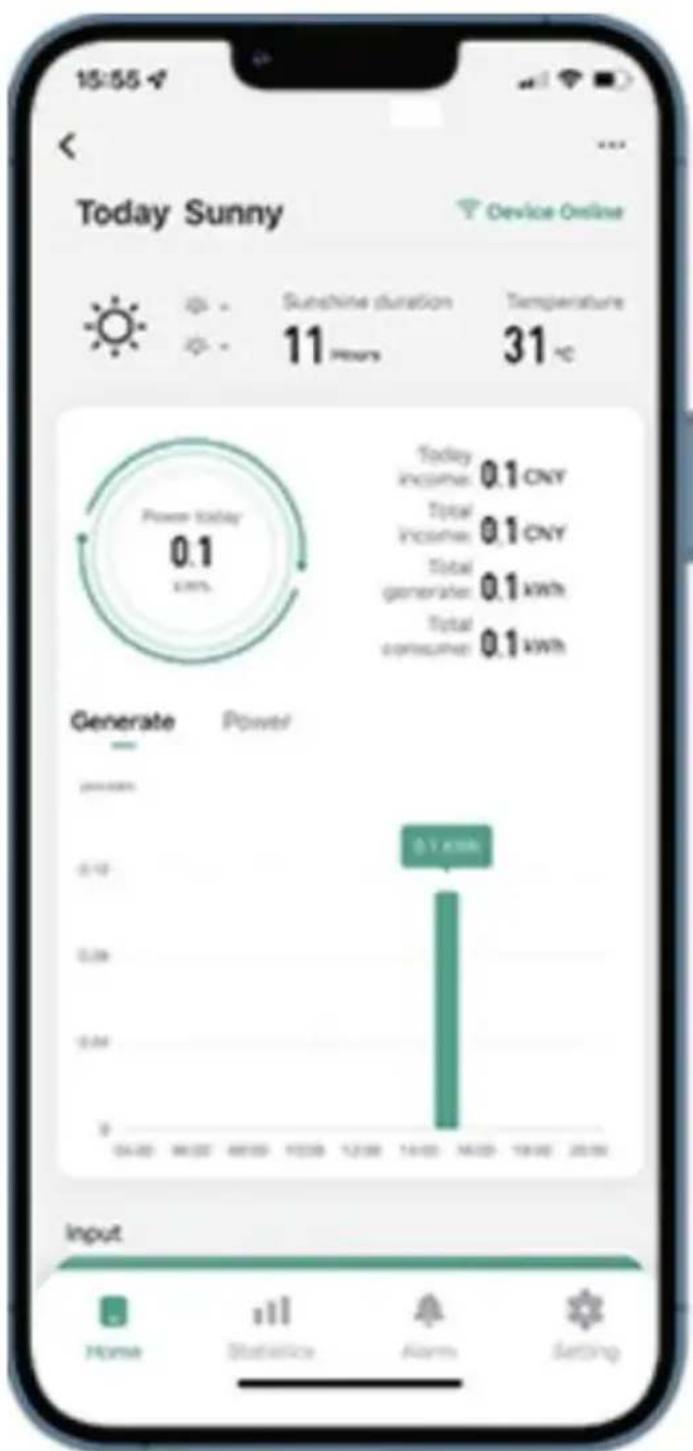

1. Utilisation de l'application de surveillance du cloud WIFI. Modifier le nom de l'appareil.
2. Cliquez sur l'appareil à modifier dans la liste des appareils sur la page d'accueil pour accéder à la page de détails des informations sur l'appareil (Figure 5).

• Cliquez sur le bouton en haut à droite pour accéder à la page de configuration de l'appareil (Figure 6), continuez à cliquer sur le bouton supérieur sur la page du nom et du poste (Figure 7), cliquez sur l'élément Nom, puis entrez un nouveau nom et enregistrez-le (Figure 8).

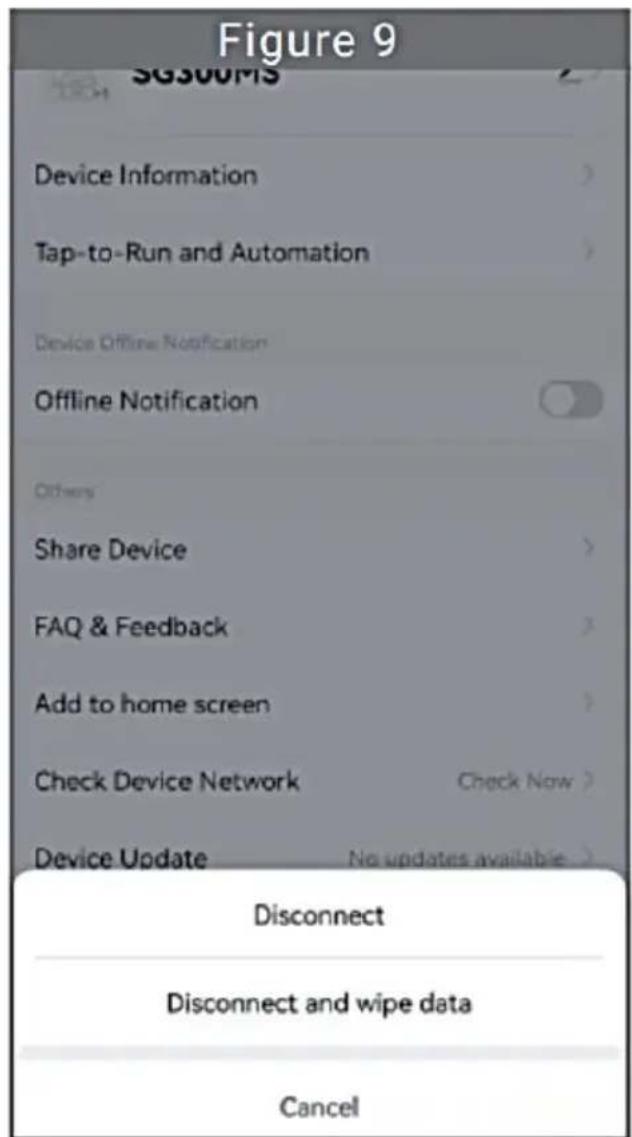

Supprimer l'appareil.

• Cliquez sur l'appareil à supprimer dans la liste des appareils sur la page d'accueil pour accéder à la page de détails des informations sur l'appareil (Figure 5).
• Cliquez sur le bouton en haut à droite pour accéder à la page de configuration de l'appareil (Figure 6). Cliquez sur le bouton « Supprimer l'appareil » ci-dessous (Figure 9), cliquez sur le bouton « Déconnecter » pour retirer l'appareil ou cliquez sur le bouton « Déconnecter et effacer les données » pour supprimer l'appareil et effacer toutes les données enregistrées par l'appareil dans le cloud en même temps.

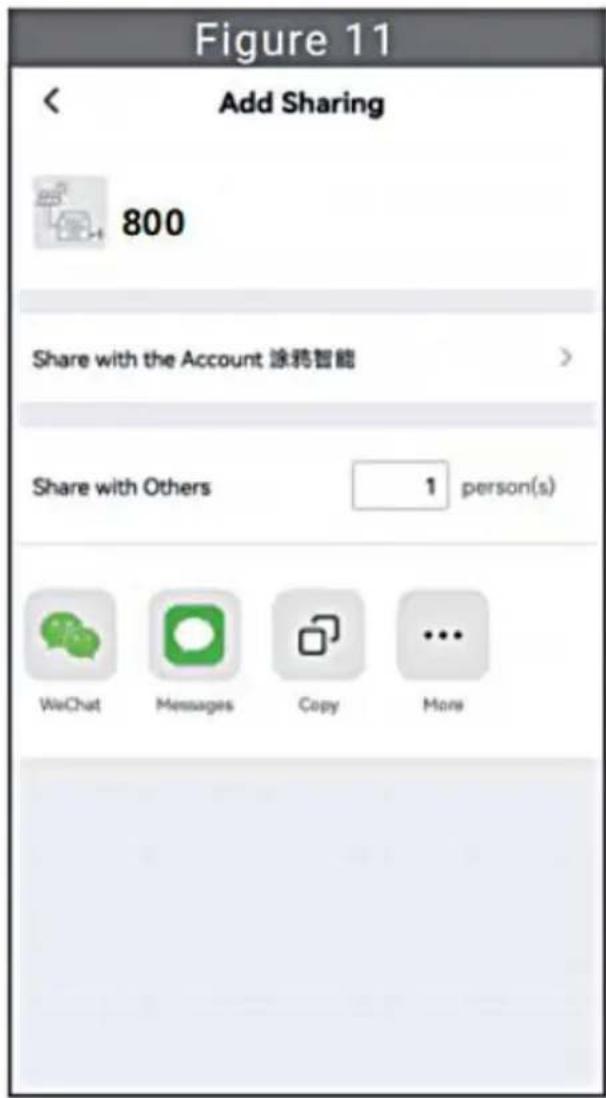

Partager l'appareil avec d'autres.

• Cliquez sur l'appareil à partager dans la liste des appareils sur la page d'accueil pour accéder à la page de détails des informations sur l'appareil (Figure 5).
• Cliquez sur le bouton en haut à droite pour accéder à la page de configuration de l'appareil (Figure 6).
• Cliquez sur l'objet « Partager l'appareil » pour accéder à la page de partage (Figure 10), puis cliquez sur le bouton pour accéder à la page « Ajouter un partage » (Figure 11) et sélectionnez la meilleure façon de partager qui vous semble la plus adaptée et pratique pour partager le lien du micro-onduleur.

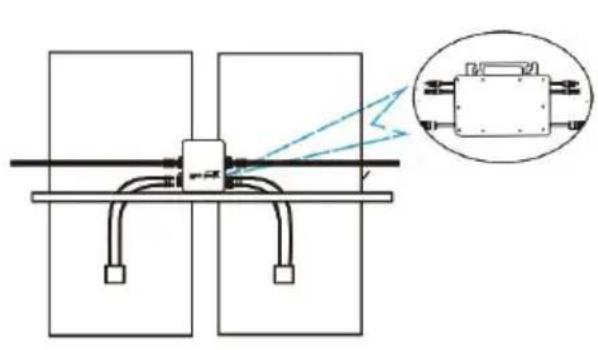

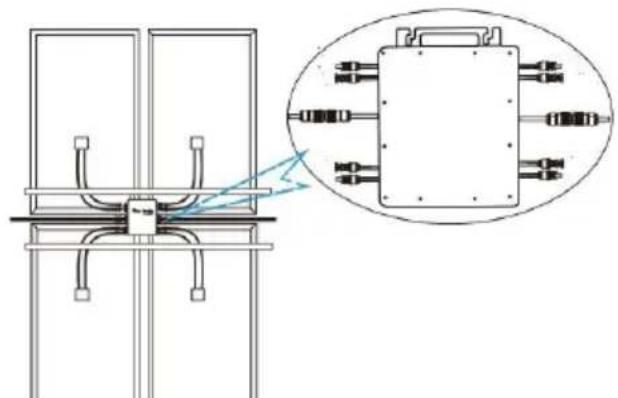

1. Le processus d'installation de la fixation de l'onduleur au support PV avec montage

les vis est le suivant :

1. Connectez le courant continu du PV à l'onduleur et faites attention à bien distinguer

entre positif et négatif, comme indiqué ci-dessous :

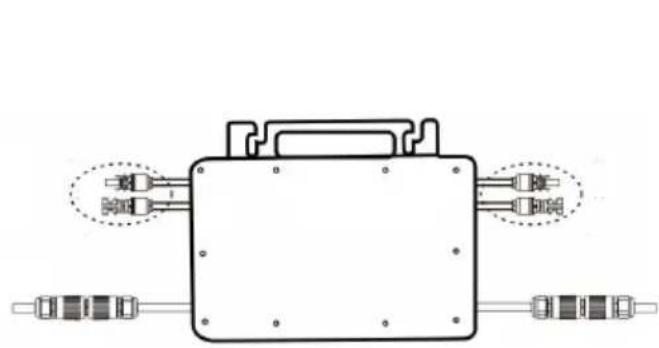

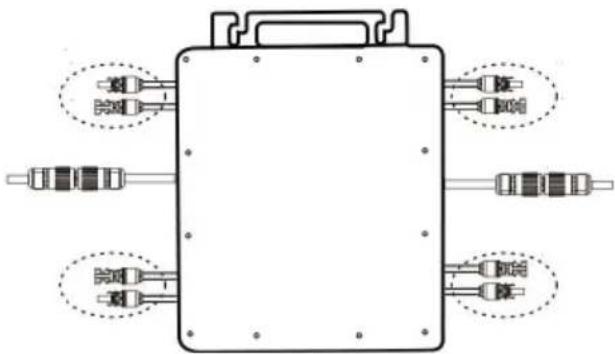

GT-600/800 GT-1200

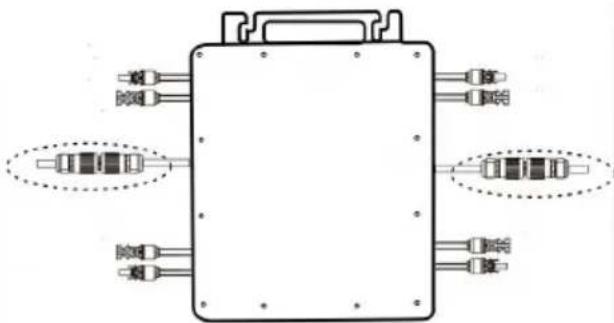

1. Ouvrez le couvercle étanche de la sortie CA du micro-onduleur, puis connectez-le au secteur. Comme suit :

GT-600/800 GT-1200

1. Répétez les étapes 1 à 3 pour terminer l'installation du micro-onduleur.
2. Connectez plusieurs onduleurs via des câbles de sortie CA.
3. Le câble principal CA est connecté au réseau électrique.

Lorsque l'onduleur est acheté pour la première fois et connecté au réseau, pour la surveillance par téléphone portable, il suffit d'allumer le secteur, le voyant bleu à côté clignote et l'onduleur peut être connecté via WIFI ou couplage Bluetooth. Lorsque l'onduleur peut être contrôlé via le téléphone portable, cela indique que la connexion est normale.

1. QUE FAIRE lorsque l'application Smart-App ne parvient pas à tracer le micro-onduleur à installer ajusté ?

Vérifiez les points suivants :

• Vérifiez si l'indicateur d'état WiFi du micro-onduleur est dans l'état « clignotant bleu ».
• Vérifiez si la fonction Bluetooth de votre appareil intelligent est activée.
• Vérifiez si le signal du réseau sans fil est bon.

Si tout cela est le cas et que l'onduleur n'est toujours pas trouvé, appuyez sur le bouton de réinitialisation rouge pendant plus de 5 secondes pour réinitialiser. Une fois que le voyant WiFi clignote à nouveau en bleu, utilisez l'application « Smart Life » pour reconfigurer le réseau.

1. QUE FAIRE si j'ai plusieurs micro-onduleurs à configurer ?

Installez correctement tous les micro-onduleurs et faites-les fonctionner normalement pour générer de l'électricité, puis procédez selon la configuration et les étapes d'utilisation. L'application peut rechercher tous les onduleurs à ajouter en une seule fois et les configurer en même temps.

1. QUE FAIRE si le SSID de mon réseau WiFi ou le mot de passe est modifié ?

Veuillez reconfigurer l'onduleur selon la configuration et les étapes à suivre.

1. QUE FAIRE si l'indicateur d'état WiFi de l'onduleur s'éteint, mais que l'appareil affiché sur l'application n'est pas en ligne ?

Cela signifie que vous pouvez vous connecter au périphérique réseau sans fil, mais vous ne pouvez pas vous connecter au serveur cloud. Cela signifie que votre périphérique réseau sans fil ne peut pas se connecter à Internet. Assurez-vous que votre Internet fonctionne correctement.

1. Le lieu d'installation de l'onduleur n'est temporairement pas équipé d'un routeur et pas de signal WiFi ?
2. Comment l'application connecte-t-elle l'onduleur et détecte-t-elle si l'onduleur fonctionne correctement ?
3. Vous pouvez utiliser un smartphone inactif pour ouvrir le partage W du point d'accès du signal du téléphone mobile pour connexion et reconfigurer la connexion réseau après l'installation du routeur.
4. Il y a plusieurs signaux WiFi autour. Pouvons-nous connecter différents signaux WiFi ?

Non, le WiFi connecté du micro-onduleur et du smartphone doit être cohérent avant que le réseau puisse être configuré. 18. L'application peut-il configurer le micro-onduleur à différents endroits? Puis-je consulter les données à différents endroits?

Vous ne pouvez pas configurer le micro-onduleur à différents endroits mais vous pouvez afficher les données à différents endroits. L'onduleur télécharge les dernières données d'état sur le serveur cloud toutes les 5 minutes.

1. Après avoir vérifié qu'il n'y a pas de problème, l'application ne parvient toujours pas à partager le micro-onduleur.
2. Appuyez sur le bouton rouge de l'onduleur et maintenez-le enfoncé pendant plus de 5 secondes pour réinitialiser l'onduleur.
3. Une fois que l'indicateur WiFi clignote à nouveau, utilisez l'application pour reconfigurer le réseau.
4. QUE FAIRE si je souhaite surveiller le même onduleur sur deux ou plusieurs appareils intelligents ?

Vous pouvez partager l'onduleur avec un autre téléphone à l'aide de la fonction de partage d'appareil.

1. Les données de l'application seront-elles enregistrées ?

Oui, les données de l'application seront stockées sur un serveur cloud. Une fois le réseau correctement configuré, vous pouvez consulter les données à tout moment et en tout lieu.

22. L'onduleur ne peut-il pas être connecté à l'application la nuit ?

La nuit, comme le panneau solaire ne produit pas d'électricité, le micro-onduleur n'a pas d'entrée d'alimentation, il sera donc hors ligne. Il sera impossible de reconfigurer le réseau la nuit.

6. Mode d'emploi *1 7. Cordon d'alimentation connecté au réseau *1 8. Vis à six pans creux de 8 mm de diamètre et 28 mm de long + plate + ressort

rondelle + écrou * 2

9. Vis à six pans creux de 5 mm de diamètre et 13 mm de long + (600 W/800 W)

Vis à six pans creux de 4 mm de diamètre et 8 mm de long *1 10. Antenne WiFi *1

Fabricant : Shanghaiuxinmuyeyouxiangonsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTWCNSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

YH CONSULTING LIMITED.

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX
