AT1-4000X - Onduleur Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur
Marque	Vevor
Modèle	AT1-4000X
Tension d'entrée	220 V monophasé
Tension de sortie	220 V triphasé
Plage de fréquence de sortie	0 - 400 Hz
Courant de sortie nominal	20 A
Type de commande	Panneau de commande avec touches programmables
Entrées multifonctions	6 ports X1-X6 pour contrôle de vitesse et sens
Sorties relais et collecteur ouvert	Relais (TA, TB, TC) et SP1
Port de communication	RS485 (optionnel)
Entrée analogique externe	0-5/10 V ou 4-20 mA
Protections intégrées	Surtension, sous-tension, surintensité, surchauffe, court-circuit
Affichage des codes d'erreur	9 codes d'erreur (Erreur 1 à 9)
Réglage des paramètres	Jusqu'à 127 paramètres configurables
Modes de fonctionnement	Marche avant, marche arrière, jogging, multi-vitesses (7 sections)
Alimentation auxiliaire	15 V / 200 mA et 5 V / 20 mA
Conformité	FCC Partie 15, directive DEEE 2012/19/CE
Entretien	Ne pas immerger, nettoyer avec un chiffon sec
Sécurité	Utiliser une prise GFCI, ne pas démonter, installation par un électricien qualifié

FOIRE AUX QUESTIONS - AT1-4000X Vevor

Comment installer l'onduleur Vevor AT1-4000X ?

L'installation doit être réalisée par un électricien qualifié. Branchez l'entrée sur une prise GFCI 220 V monophasée. Connectez la sortie aux bornes U, V, W pour un moteur triphasé 220 V. Mettez à la terre via la borne GND. Assurez-vous que l'interrupteur externe est en position arrêt avant toute connexion.

Quels sont les codes d'erreur et leur signification ?

Les codes d'erreur sont : Erreur 1 (court-circuit/surcharge), Erreur 2 (sous-tension), Erreur 3 (surtension), Erreur 4 (panne circuit de conduite), Erreur 5 (entrée au démarrage), Erreur 6 (surintensité), Erreur 7 (dépassement de temps), Erreur 8 (température excessive du radiateur), Erreur 9 (défaut externe). Consultez le manuel pour les détails.

Comment régler la fréquence de sortie ?

Appuyez sur la touche Programmation pour entrer en mode de réglage. Utilisez les touches fléchées pour sélectionner le paramètre P01 (fréquence de référence) ou P06 (fréquence de fonctionnement maximale). Appuyez sur Fonction/Enregistrer pour modifier la valeur, puis enregistrez en appuyant à nouveau sur cette touche. Quittez avec la touche Programmation.

Comment utiliser les entrées multifonctions pour la sélection de vitesse ?

Les ports X1, X2, X3 sont utilisés pour la sélection de vitesse multi-sections. Le tableau de contrôle indique les combinaisons de connexion à COM pour choisir parmi 7 vitesses prédéfinies (P27 à P33). Par exemple, si X1, X2, X3 sont déconnectés, la vitesse 7 (15 Hz) est active. Connectez le port à COM pour un état logique 0.

Puis-je utiliser l'onduleur avec un moteur triphasé existant ?

Oui, l'onduleur est conçu pour piloter un moteur triphasé 220 V. Si votre moteur est en étoile 380 V, vous devez le recâbler en triangle 220 V. Consultez le schéma de câblage dans le manuel. Assurez-vous que le courant nominal du moteur ne dépasse pas 20 A.

Comment réinitialiser l'onduleur après une erreur ?

Appuyez sur la touche Arrêt/Réinitialiser pour effacer une erreur et réinitialiser l'appareil. Si l'erreur persiste, coupez l'alimentation, vérifiez les connexions et les paramètres. Pour une réinitialisation d'usine, réglez le paramètre P77 à 54321.

Quelle est la tension d'entrée requise ?

L'onduleur nécessite une alimentation 220 V monophasée (entre phase et neutre) via les bornes L et N. Utilisez un disjoncteur biphasé et une prise GFCI pour la sécurité. La terre doit être connectée à la borne GND.

Comment protéger l'onduleur contre les surtensions ?

L'onduleur intègre une protection contre les surtensions (paramètre P69, défaut 400 V). Pour une protection externe, utilisez un parafoudre en amont. Évitez de connecter des appareils générant des pics de tension. En cas de défaut, l'erreur 3 s'affiche.

L'onduleur est-il compatible avec un variateur de fréquence externe ?

Non, l'onduleur est lui-même un variateur de fréquence. Il intègre déjà toutes les fonctions de contrôle de vitesse. Vous pouvez cependant utiliser une entrée analogique externe (0-5/10 V ou 4-20 mA) pour commander la fréquence via un potentiomètre ou un automate.

Que faire en cas de surchauffe ?

L'erreur 8 indique une température excessive du radiateur. Réduisez la charge, améliorez la ventilation autour de l'appareil et vérifiez que le ventilateur interne fonctionne (paramètre P124). Si l'erreur persiste, contactez le support technique via www.vevor.com/support.

MODE D'EMPLOI AT1-4000X Vevor

6. Keys instructions :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Onduleur

MODÈLE : AT1-4000X

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Onduleur

MODÈLE : AT1-4000X

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

MESURES DE SÉCURITÉ IMPORTANTES

Lisez tous les avertissements de sécurité, instructions, illustrations et spécifications fournies avec cet onduleur. Le non-respect de toutes les les instructions énumérées ci-dessous peuvent entraîner un choc électrique, un incendie et/ou des blessures graves.

AVERTISSEMENT :

Cet équipement est un appareil à haute tension, veuillez ne pas tenter de démontez cet équipement à tout moment pour éviter tout danger. Après un appareil panne, si le commutateur externe ne parvient pas à redémarrer l'appareil, veuillez contacter votre revendeur pour la manutention.

AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE ET D'INCENDIE !

1. Le non-respect de cette instruction peut entraîner une panne électrique, incendie et électrocution.
2. NE PAS DÉMONTER.
3. Ne pas immerger l'onduleur.
4. Ne connectez pas deux ou plusieurs transformateurs en parallèle
5. Branchez le bloc d'alimentation directement sur une prise GFCI pour endroit humide.
6. N'utilisez pas de rallonge
7. L'installation de cet onduleur et le câblage associé doivent être effectués par un technicien qualifié. électricien en conformité avec tous les codes électriques applicables.

AVERTISSEMENT :

Les changements ou modifications apportés à cette unité non expressément approuvés par le parti responsable de la conformité pourrait annuler l'autorité des utilisateurs à exploiter le équipement.

CONSERVEZ CES INSTRUCTIONS

Informations de la FCC

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à exploiter le équipement!

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis à les deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris interférences pouvant entraîner un fonctionnement indésirable.

AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvé par le parti. responsable de la conformité pourrait annuler l'autorisation de l'utilisateur autorisation d'exploiter le produit.

Remarque : Ce produit a été testé et jugé conforme aux limites de un appareil numérique de classe B conformément à la partie 15 des règles de la FCC. Ces limites sont conçus pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantir qu'aucune interférence ne se produira dans une installation particulière. Si cela le produit provoque des interférences nuisibles avec la radio ou la télévision réception, qui peut être déterminée en éteignant et en rallumant le produit, le l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes.

Réorienter ou déplacer l'antenne de réception. Augmenter la distance entre le produit et le récepteur. Connecter le produit à une prise sur un circuit différent de celui auquel il est connecté.

le récepteur est connecté.

Consultez le revendeur ou un technicien radio/TV expérimenté pour assistance.

Élimination correcte

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués

de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les ordures ménagères normales, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

1. Installation et câblage 1.

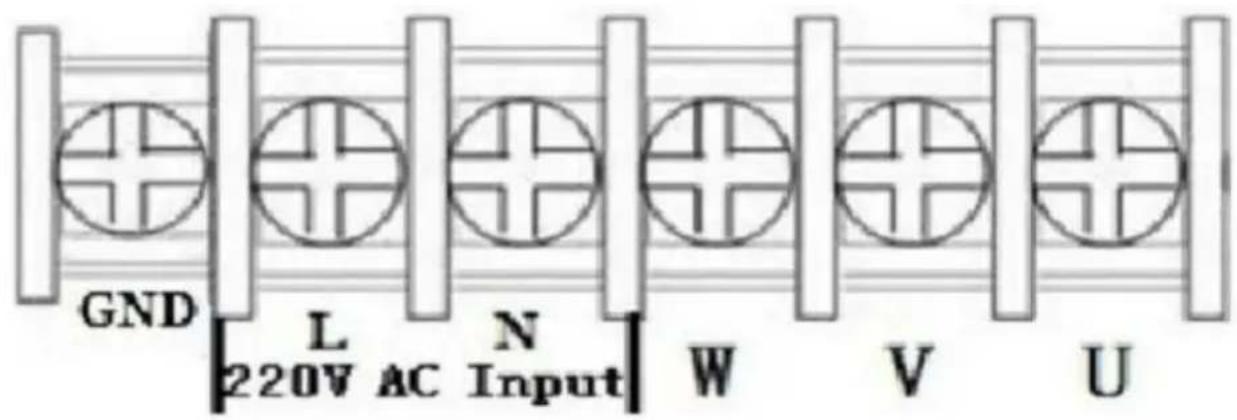

Borne du circuit principal et description de la fonction (1) Monophasé à triphasé

Terminalétiquette	Description de la fonction
L,N	Borne d'entrée monophasée CA 220 V
U, V, W	Borne de sortie connectée au triphaséMoteur à courant alternatif 220 V
Terre	Borne de mise à la terre

1. Description du terminal

Port	Fonctionnel description	Instructions
15 V	Puissance de sortie 15V	Sortie 200mA15V
X6	Port d'entrée 6 (Interrupteur d'inversion)	Port court X6 et COM, signal d'entrée efficace
X5	Port d'entrée 5 (inverse) Interrupteur de commande de rotation)	Port court X5 et COM, signal d'entrée efficace
X4	Port d'entrée 4 (transfert) Interrupteur de commande de rotation)	Port court X4 et COM, signal d'entrée efficace
X3	Port d'entrée 3 (section - vitesse 3)	Port court X3 et COM, signal d'entrée efficace
X2	Port d'entrée 2 (section - vitesse 2)	Port court X2 et COM, signal d'entrée efficace
X1	Port d'entrée 1 (section - vitesse 1)	Port court X1 et COM, signal d'entrée efficace
Port de communication 485+/485- 485		En option, uniquement pour le modèle spécial
AVEC	GND commun
VL1	Tension analogique externe saisir	Entrée de tension analogique 0-5/10 V
LÀ	Signal de courant externe saisir	Entrée de courant 4-20 mA
SP1	Sortie à collecteur ouvert 1
5V	Puissance de sortie 5V	alimentation 5V 20mA sortie d'alimentation
TC	Sortie relais C	250 VCA 5A/30 VCC 3AFermeture normale TA et TB, TA et TCOuverture normale
LIBORIENSE	Sortie relais B
POUERRENE	Sortie relais A

1. Tableau de contrôle de fréquence d'entrée multi-vitesses :

	Sectionentrée de vitesse 1	Sectionentrée de vitesse 2	Sectionentrée de vitesse 3	OriginalFréquence
Vitesse principale	1	1	1	50
Vitesse de la section 1	0	1	1	45
Vitesse de la section 2	1	0	1	40
Vitesse de la section 3	0	0	1	35
Vitesse de la section 4	1	1	0	30
Vitesse de la section 5	0	1	0	25
Vitesse de la section 6	1	0	0	20
Vitesse de la section 7	0	0	0	15
Note :	0 signifie que le port d'entrée est connecté à COM, 1 signifie déconnecter.

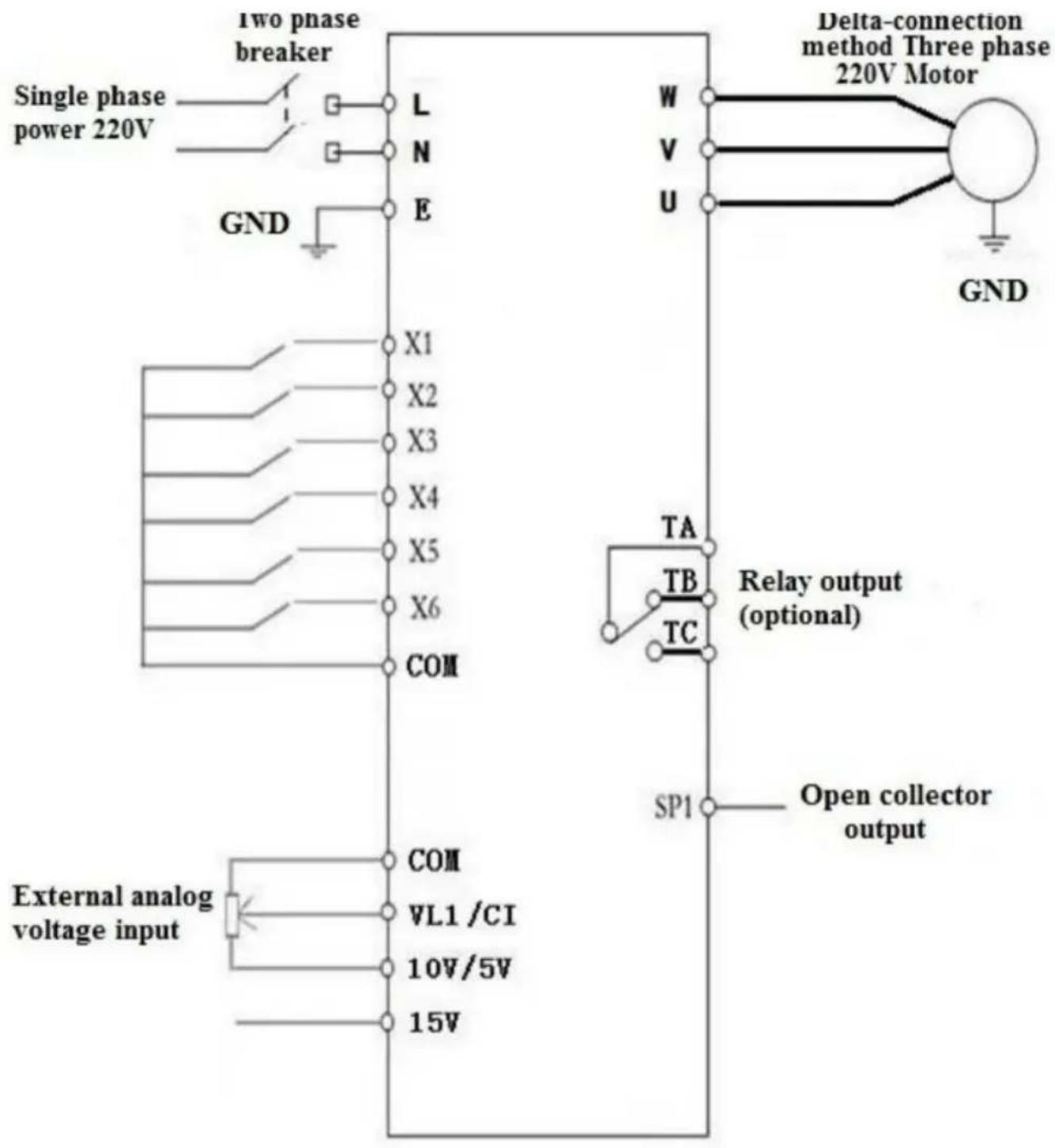

4. Schéma de câblage du fonctionnement de base

(1) Entrée monophasée, sortie triphasée

(Triphasé 220 V, si la méthode de connexion en étoile 380 V doit être remplacée par méthode de connexion en triangle 220 V)

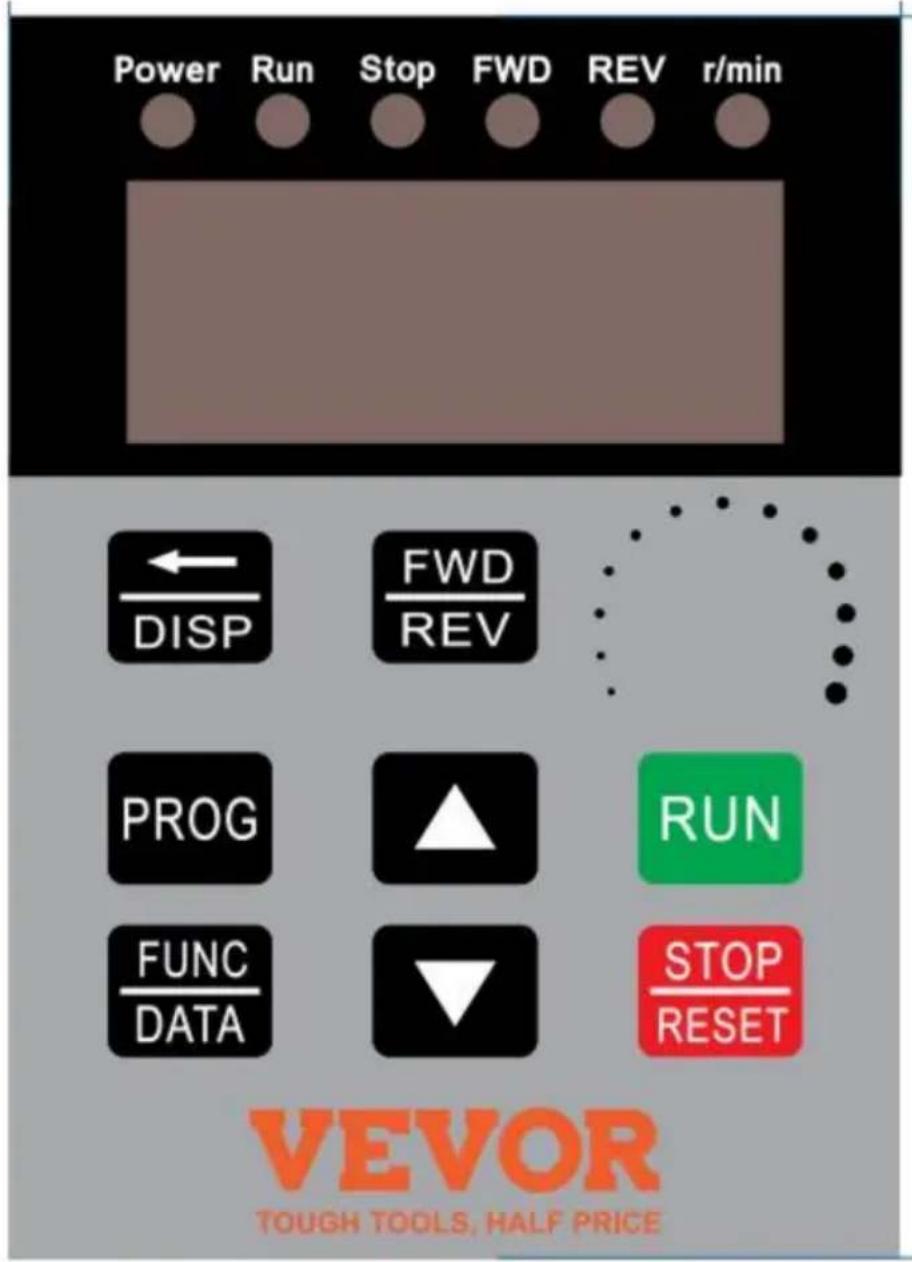

5. Panneau de commande

6. Instructions pour les touches :

	Icône	Description de la fonction
1	(Programmation)	Pour sélectionner le mode ou le mode de programmation (il est disponible peu importe l'onduleur en marche ou en arrêt), appuyez sur cette touche pour modifier les paramètres.
2	(Fonction/Enregistrer)	Touche de réglage des données de fonction. Mode normal : appuyez sur cette touche touche pour afficher les informations de l'onduleur, telles que comme fréquence cible, fréquence de sortie et courant, température;
3	Clé	Paramètre nombre ou paramètre augmentation de valeur	Appuyez brièvement sur cette touche, puis la valeur numérique sera changer progressivement. Long appuyez sur cette touche, puis sur la la valeur numérique sera changer rapidement
4	Clé	Paramètre nombre ou paramètre diminution de valeur
5	Changement	Changement en mode programmation, jogging en mode normal
6	Touche de commutation	marche avant/arrière
7	Commencer	Démarrer la sortie de l'onduleur
8	Arrêter / Réinitialiser	Panne, réinitialisation des défauts
Note	Veuillez modifier les paramètres sous l'état d'arrêt, sinon le les paramètres modifiés ne peuvent pas être enregistrés.

7. Spécification des paramètres

1. Spécification des paramètres

Paramètre	Paramètre spécification	Plage de paramètres	Défaut	Unité
P00	Tension maximale	0---220,0/380,0	220/380 V
P01	Fréquence de référence	0---400,0	50	Hz
P02	Tension intermédiaire	0---220,0/380,0	110/190 V
P03	Intermédiaire fréquence	0---400,0	25	Hz
P04	Tension minimale	0---220,0/380,0	0	V
P05	Fréquence minimale	0---400,0	0	Hz
P06	Capacité de fonctionnement maximale	0---400,0	65,0	Hz
P07	Minimum d'exploitation	0---400,0	0	Hz
P08	Masquer le mot de passe	0---65535	00000
P09	Entrer le mot de passe	0---65535	0
P10	Fréquence de travail source	0: Clavier du panneau; 1: Panneau potentiomètre;2: Analogique externe signal4: RS485.	1
P11	Démarrer/arrêter source de contrôle	0: Clavier du panneau; 1:RS485; 2: Port externe.	0
P12	Modes d'arrêt	0: Arrêt inertiel; 1: Décélération arrêt; 2: Arrêt de frein; 3: Urgence frein.	1
P13	Temps de freinage	0---2,5	0,5	S
P14	Tension freinée	0---140,0	20	V
P17	Numéro de machine	1-255	1
P18	Arrivée opérationnelle	0---100,0	50	Hz
P20	Sélection de protection contre la surchauffe	1---80	80
P21	Révolution pour 50 Hz	0-8000	2800
P22	Réglage du transporteur	1---20	10
P23	Taille du pas de réglage de la fréquence	1---100	5	0,1 Hz
P24	Protection contre les surcharges temps tampon	0,1---60,0	3	S
P26	Fréquence de travail	0---400,0	50	Hz
P27	Réglage de la vitesse de la section 1	0---400,0	45	Hz
P28	Réglage de la vitesse de la section 2	0---400,0	40	Hz
P29	Réglage de la vitesse de la section 3	0---400,0	35	Hz
P30	Réglage de la vitesse de la section 4	0---400,0	30	Hz
P31	Réglage de la vitesse de la section 5	0---400,0	25	Hz
P32	Réglage de la vitesse de la section 6	0---400,0	20	Hz
P33	Réglage de la vitesse de la section 7	0---400,0	15	Hz
P34	Vitesse ascendante principale	1---1000	25	Hz/s
P35	1ère vitesse ascendante	1---1000	25	Hz/s
P36	2ème vitesse ascendante	1---1000	25	Hz/s
P37	3ème vitesse ascendante	1---1000	25	Hz/s
P38	4ème vitesse ascendante	1---1000	25	Hz/s
P39	5ème vitesse ascendante	1---1000	25	Hz/s
P40	6ème vitesse ascendante	1---1000	25	Hz/s
P41	7ème vitesse ascendante	1---1000	25	Hz/s
P42	Vitesse de descente principale	1---1000	25	Hz/s
P43	1ère vitesse de descente	1---1000	25	Hz/s
P44	2ème vitesse de descente	1---1000	25	Hz/s
P45	3ème vitesse de descente	1---1000	25	Hz/s
P46	4ème vitesse de descente	1---1000	25	Hz/s
P47	5ème vitesse de descente	1---1000	25	Hz/s
P48	6ème vitesse de descente	1---1000	25	Hz/s
P49	7ème vitesse de descente	1---1000	25	Hz/s
P50	Entrée multifonction 1(borne de liaison X1)	0 : invalide, le terminal est non fonctionnel1 : arrêt de contrôle de fil2 : arrêt de clavetage ;3 : opération de saisie ;4 : arrêter la saisie ;5:fil en avant opération6 : fil inversé opération;7: réservation8 : réinitialisation d'erreur signal;9 : inversion de fil changer;10 : touche avant commutation;11 : touche avant commutation;12 : interrupteur de marche arrière saisie;13: vitesse de la section entrée 1;14:vitesse de section entrée 2;15 : vitesse de la section entrée 3;16: erreur externe signal.17 : Jog en avant ;18 : Jog-Reverse ;19 : Urgence arrêt;	13
P51	Entrée multifonction 2		14
P52	Entrée multifonction 3		15
P53	Entrée multifonction 4		5
P54	Entrée multifonction 5		6
P55	Entrée multifonction 6		9
		20 : Contrôle du relais.
P58	Entrée multifonction 1(SP1)	0 : non valide, non sortir;1 : fonctionnement instructions;2 : arrivée prévue instructions3 : indication de défaut ;5 : Arrêt d'urgence ;6 : PourP50---P55=20 ;	0
P60	Entrée multifonction 2	Idem (Sortie relais)	0
P62	Options d'affichage	0 : réglage fréquence;1 : en fonctionnement fréquence;2 : révolution 3 : actuel;4 : température ; 5 : temps;	0
P65 0	Options de mise sous tension	0 : mise sous tension normale ;1 : signaler une erreur avec signal de départ;2 : Mise sous tension avant;3 : Mise sous tension inverse.
P66	Temps de stabilisation d'entrée	0---65535	60	MS
P67	Coefficient de tension	0---65535	28500
P68	Réglage de sous-tension	0---220/380	60/180 V
P69	Réglage de surtension	220,0---400/680	400/600 V
P70	Compensation de couple options	0:P72 est compensation montant;1: Multipliez P72 par P71 après P71 tension d'entrée négative	0
P71	Compensation de couple tension	0---300,0	10	V
P72	Compensation de couple paramètre	0---100	0
P73	Externe maximum analogique	0---65535	31440
P74	Minimum externe analogique	0---65535	2096
P75	Courant nul valeur de compensation	0---65535	1130
P76	Coefficient de courant	0---65535	42000
P77	Réinitialisation des paramètres	0---65535(C'est la réinitialisation lorsque 54321)	0
P78	Surcharge du courant principal	0-65535	20 000 mA
P79	Première surcharge de courant	0-65535	20 000 mA
P80	Deuxième surcharge de courant	0-65535	20 000 mA
P81	Troisième surcharge de courant	0-65535	20 000 mA
P82	Quatrième courant de surcharge	0-65535	20 000 mA
P83	Cinquième surcharge de courant	0-65535	20 000 mA
P84	Sixième surcharge de courant	0-65535	20 000 mA
P85	Septième courant surcharge	0-65535	20 000 mA
P86	Fréquence de jogging en avant	0---400,0	20	Hz
P87	Fréquence de marche arrière Jog	0---400,0	20	Hz
P88	Jog à vitesse croissante	1---1000	50	Hz/s
P89	Vitesse de descente en jogging	1---1000	50	Hz/s
P90	Modes d'arrêt du jogging	0 : Arrêt par inertie ;1 : Arrêt décélération ;2 : Arrêt de freinage ;3 : Urgence frein.	1
P91	Temps de freinage en jogging	0---2,5	0,1	S
P124	Température de démarrage du ventilateur	=0 Ventilateur en marche quandDémarrage du VFD	0	°C
P127	Heures restantes	0---65535	65535	H

2. Mot de passe de réglage des paramètres et arrêt du temps d'arrêt :

P08 est le mot de passe caché, il affiche toujours uniquement 00000, pas le mot de passe réel valeur.

Lorsque vous entrez la valeur de P09 = la valeur cachée de P08, le P08 s'affiche valeur cachée, et le P08 et d'autres paramètres peuvent être modifiés. Le P09 sera annulé lorsque vous débrancherez le câble d'alimentation pour redémarrer.

Lorsque P127=65535, la fonction de compte à rebours ne démarre pas.

Lorsque P127 < 65535, la fonction de compte à rebours démarre, le P127

moins 1 lorsque l'onduleur fonctionne pendant une heure. Le convertisseur de fréquence être arrêté lorsque le compte à rebours de P127 à 0 heure.

8. Procédure de réglage des paramètres :

1. Appuyez sur la touche de programmation pour entrer dans l'état de programmation ;
2. Utilisez les touches fléchées et la touche Maj pour trouver les paramètres à modifier. modifié;
3. Appuyez sur la touche fonction/enregistrer pour accéder au paramètre ;
4. Utilisez les touches fléchées et la touche Maj pour modifier la valeur du paramètre ;
5. Appuyez sur la touche de fonction/enregistrer pour enregistrer le paramètre ;
6. Appuyez sur la touche de programmation pour quitter l'état de programmation.

Chapitre 4 Code d'erreur

Affichage des codes d'erreur	Description du code d'erreur
Erreur 1	Court-circuit/Surcharge de courant/AlimentationProtection des modules
Erreur 2	Protection contre les sous-tensions
Erreur 3	Protection contre les surtensions
Erreur 4	Pannes du circuit de conduite
Erreur 5	Entrée au démarrage sous tension
Erreur 6	Protection contre les surintensités
Erreur 7	Au fil du temps
Erreur 8	Températures excessives pour le radiateur
Erreur 9	Défaut externe

Fabriqué en Chine

VEVOR®

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie électronique www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
