Producttype	Frequentieomvormer
Merk	Vevor
Model	AT1-4000X
Ingangsspanning	220 V enkelfase
Uitgangsspanning	220 V driefase
Uitgangsfrequentiebereik	0 - 400 Hz
Nominale uitgangsstroom	20 A
Besturingstype	Bedieningspaneel met programmeerbare toetsen
Multifunctionele ingangen	6 poorten X1-X6 voor snelheids- en richtingsregeling
Relais en open-collector uitgangen	Relais (TA, TB, TC) en SP1
Communicatiepoort	RS485 (optioneel)
Externe analoge ingang	0-5/10 V of 4-20 mA
Ingebouwde beveiligingen	Overspanning, onderspanning, overstroom, oververhitting, kortsluiting
Weergave van foutcodes	9 foutcodes (Fout 1 tot 9)
Parameterinstelling	Tot 127 configureerbare parameters
Bedrijfsmodi	Vooruit, achteruit, joggen, meervoudige snelheden (7 secties)
Hulpvoeding	15 V / 200 mA en 5 V / 20 mA
Conformiteit	FCC Deel 15, richtlijn AEEA 2012/19/EU
Onderhoud	Niet onderdompelen, reinigen met een droge doek
Veiligheid	Gebruik een GFCI-stopcontact, niet demonteren, installatie door een gekwalificeerde elektricien

Veelgestelde vragen - AT1-4000X Vevor

Hoe installeer ik de Vevor AT1-4000X frequentieomvormer?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Sluit de ingang aan op een GFCI 220 V enkelfase stopcontact. Verbind de uitgang met de klemmen U, V, W voor een driefasige 220 V motor. Aard via de GND-klem. Zorg ervoor dat de externe schakelaar in de uit-stand staat voordat u verbindingen maakt.

Wat zijn de foutcodes en hun betekenis?

De foutcodes zijn: Fout 1 (kortsluiting/overbelasting), Fout 2 (onderspanning), Fout 3 (overspanning), Fout 4 (storing in de stuurcircuit), Fout 5 (ingang bij starten), Fout 6 (overstroom), Fout 7 (tijdoverschrijding), Fout 8 (overmatige temperatuur van de koelplaat), Fout 9 (externe fout). Raadpleeg de handleiding voor details.

Hoe stel ik de uitgangsfrequentie in?

Druk op de Programmeren toets om in de instelmodus te gaan. Gebruik de pijltjestoetsen om parameter P01 (referentiefrequentie) of P06 (maximale werkfrequentie) te selecteren. Druk op Functie/Opslaan om de waarde te wijzigen en sla op door opnieuw op deze toets te drukken. Verlaat met de Programmeren toets.

Hoe gebruik ik de multifunctionele ingangen voor snelheidsselectie?

De poorten X1, X2, X3 worden gebruikt voor meervoudige snelheidsselectie. Het regeltabel geeft de verbindingscombinaties met COM om te kiezen uit 7 vooraf ingestelde snelheden (P27 tot P33). Bijvoorbeeld, als X1, X2, X3 losgekoppeld zijn, is snelheid 7 (15 Hz) actief. Sluit de poort aan op COM voor een logische 0-status.

Kan ik de frequentieomvormer gebruiken met een bestaande driefasige motor?

Ja, de frequentieomvormer is ontworpen om een driefasige 220 V motor aan te sturen. Als uw motor in ster 380 V is, moet u deze omzetten in driehoek 220 V. Raadpleeg het bedradingsschema in de handleiding. Zorg ervoor dat de nominale stroom van de motor niet hoger is dan 20 A.

Hoe reset ik de frequentieomvormer na een fout?

Druk op de Stop/Reset toets om een fout te wissen en het apparaat te resetten. Als de fout aanhoudt, schakel dan de stroom uit, controleer de aansluitingen en parameters. Voor een fabrieksreset stelt u parameter P77 in op 54321.

Wat is de vereiste ingangsspanning?

De frequentieomvormer vereist een 220 V enkelfase voeding (tussen fase en nul) via de klemmen L en N. Gebruik een tweepolige stroomonderbreker en een GFCI-stopcontact voor de veiligheid. De aarde moet worden aangesloten op de GND-klem.

Hoe bescherm ik de frequentieomvormer tegen overspanning?

De frequentieomvormer heeft een ingebouwde overspanningsbeveiliging (parameter P69, fout 400 V). Gebruik voor externe beveiliging een overspanningsbeveiliging stroomopwaarts. Vermijd het aansluiten van apparaten die spanningspieken genereren. Bij een fout verschijnt fout 3.

Is de frequentieomvormer compatibel met een externe frequentieomvormer?

Nee, de frequentieomvormer is zelf een frequentieomvormer. Het integreert al alle snelheidsregelfuncties. U kunt echter een externe analoge ingang (0-5/10 V of 4-20 mA) gebruiken om de frequentie aan te sturen via een potentiometer of PLC.

Wat te doen bij oververhitting?

Fout 8 geeft een overmatige temperatuur van de koelplaat aan. Verminder de belasting, verbeter de ventilatie rond het apparaat en controleer of de interne ventilator werkt (parameter P124). Als de fout aanhoudt, neem dan contact op met technische ondersteuning via www.vevor.com/support.

GEBRUIKSAANWIJZING AT1-4000X Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

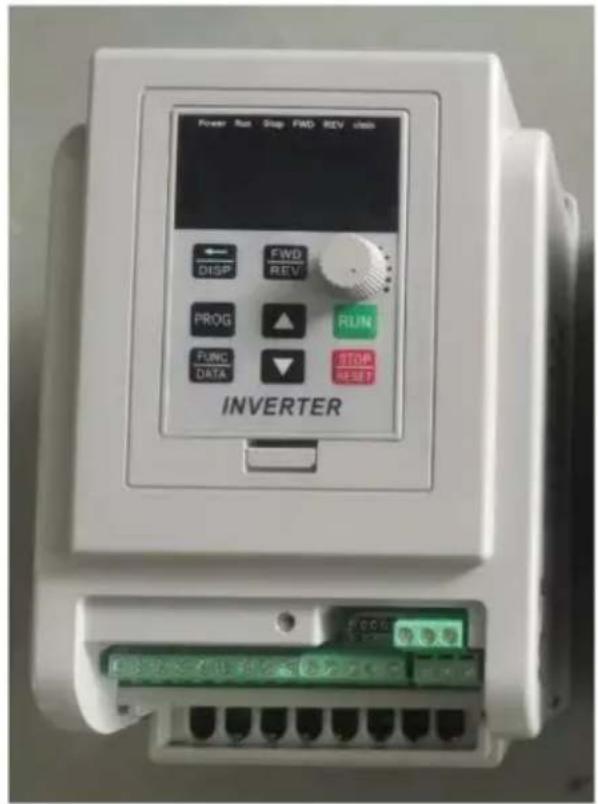

Omvormer

MODEL:AT1-4000X

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees alle veiligheidswaarschuwingen, instructies, illustraties en

specificaties die bij deze omvormer worden geleverd. Als u niet alle

De onderstaande instructies kunnen leiden tot een elektrische schok of brand.

en/of ernstig letsel.

WAARSCHUWING:

Dit apparaat is een apparaat met een hoog voltage. Probeer het niet te gebruiken.

Demonteer deze apparatuur op elk gewenst moment om gevaar te voorkomen. Als het apparaat niet opnieuw kan worden opgestart met de externe schakelaar, neem dan contact op met uw wederverkoper voor afhandeling.

WAARSCHUWING: GEVAAR VOOR ELEKTRISCHE SCHOKKEN EN BRAND!

1. Het niet naleven van deze instructie kan leiden tot een elektrische storing, brand en elektrocutie.
2. NIET DEMONTEREN.
3. Dompel de omvormer niet onder.
4. Sluit niet twee of meer transformatoren parallel aan.
5. Sluit de voeding rechtstreeks aan op een stopcontact met aardlekschakelaar voor vochtige ruimtes.
6. Gebruik geen verlengsnoer.
7. De installatie van deze omvormer en de bijbehorende bedrading moet worden uitgevoerd door gekwalificeerde elektriciens die voldoen aan alle toepasselijke elektrische voorschriften.

WAARSCHUWING:

Wijzigingen of aanpassingen aan deze eenheid die niet uitdrukkelijk door de partij die verantwoordelijk is voor naleving zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

BEWAAR DEZE INSTRUCTIES

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij die verantwoordelijk is voor naleving zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de gebruikersrechten ongeldig verklaren om het product te bedienen.

Let op: Dit product is getest en voldoet aan de limieten voor

een digitaal apparaat van klasse B volgens Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en

indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan dit leiden tot schadelijke interferentie van radiocommunicatie. Er is echter geen

garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt met radio- of televisie

ontvangst, die kan worden bepaald door het product uit en aan te zetten, de

gebruiker wordt aangemoedigd om te proberen de interferentie door een of meer van de volgende maatregelen te verhelpen.

Heroriënteer of verplaats de ontvangstantenne. Vergroot

de afstand tussen het product en de ontvanger. Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het product is aangesloten.

De ontvanger is aangesloten.

Raadpleeg de dealer of een ervaren radio-/tv-technicus voor bijstand.

Correcte verwijdering

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn

gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

1. Installatie en bedrading 1.

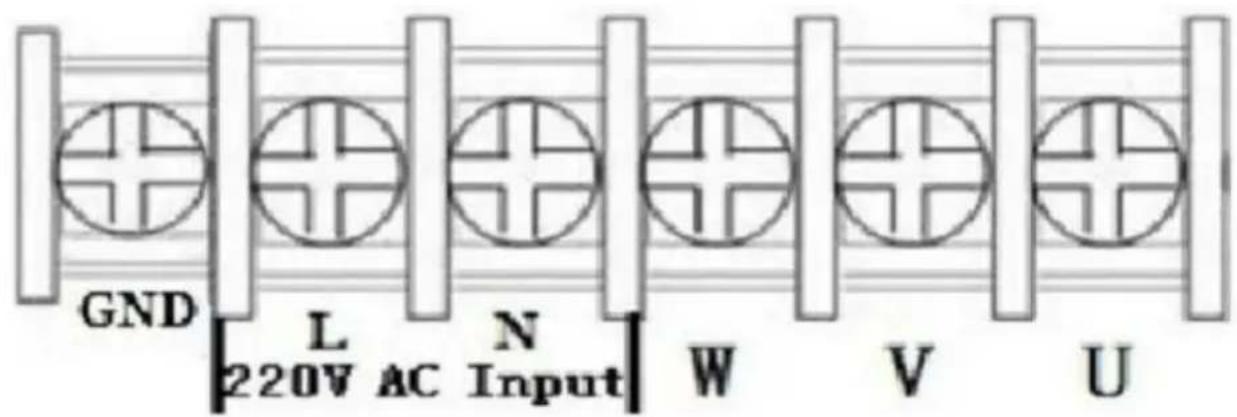

Hoofdcircuitaansluiting en functiebeschrijving

(1) Enkele fase tot driefase

Terminallabel	Functiebeschrijving
L, N	Enkele fase AC 220V ingangsklem
U,V,W	Uitgangsklem aansluiten op driefase220V AC-motor
GND	Aardingsklem

1. Terminalbeschrijving

Haven	Functioneel beschrijving	Instructies
15V	15V uitgangsvermogen	200mA15V-uitgang
X6	Invoerpoort6 (Omkeerschakelaar)	Korte poort X6 en COM, ingangssignaal effectief
X5	Ingangspoort 5 (omgekeerde rotatie (bedieningsschakelaar)	Korte poort X5 en COM, ingangssignaal effectief
X4	Ingangspoort 4 (vooruit) rotatie (bedieningsschakelaar)	Korte poort X4 en COM, ingangssignaal effectief
X3	Ingangspoort 3 (sectie-snelheid 3)	Korte poort X3 en COM, ingangssignaal effectief
X2	Ingangspoort 2 (sectie-snelheid 2)	Korte poort X2 en COM, ingangssignaal effectief
X1	Ingangspoort 1 (sectie-snelheid 1)	Korte poort X1 en COM, ingangssignaal effectief
485+/485- 485	communicatiepoort	Optioneel, alleen voor speciaal model
MET	Gemeenschappelijke GND
VL1	Externe analoge spanning invoer	0-5/10 V analoge spanningsingang
DAAR	Extern stroomsignaal invoer	4-20mA Stroomingang
SP1	Open-collector uitgang 1
5V	5V uitgangsvermogen	voeding 5V 20mA uitgangsvermogen
TC	Relaisuitgang C	250VAC 5A/30VDC 3A TA en TB Normaal Sluiten, TA en TC Normaal geopend
TB	Relaisuitgang B
GEZICHT	Relaisuitgang A

1. Tabel met frequentieregeling voor meerdere snelheden

	Sectie	Sectiesnelheidsingang 2	Sectiesnelheidsinvoer 3	OrigineelFreidsiengtag 1
Hoofdsnelheid	1	1	1	50
Sectiesnelheid 1	0	1	1	45
Sectiesnelheid 2	1	0	1	40
Sectiesnelheid 3	0	0	1	35
Sectiesnelheid 4	1	1	0	30
Sectiesnelheid 5	0	1	0	25
Sectiesnelheid 6	1	0	0	20
Sectiesnelheid 7	0	0	0	15
Opmerking :	0 betekent dat de invoerpoort is verbonden met COM, 1 betekent loskoppelen.

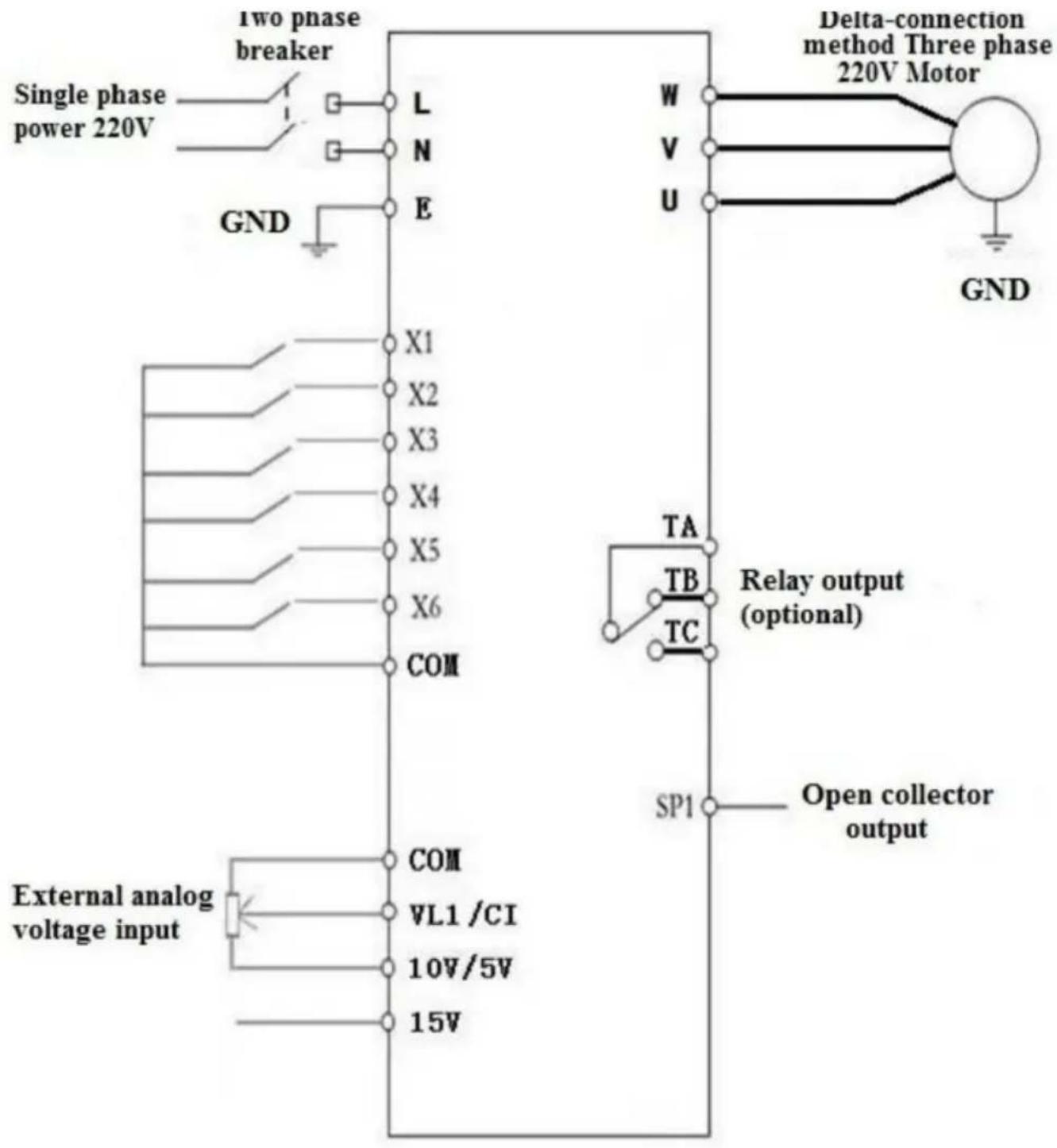

4. Basisbedradingsschema voor de bediening

(1) Eénfase-ingang, driefase-uitgang

(Drie fasen 220V, indien 380V ster-aansluitmethode moet worden gewijzigd naar de 220V driehoek-aansluitmethode)

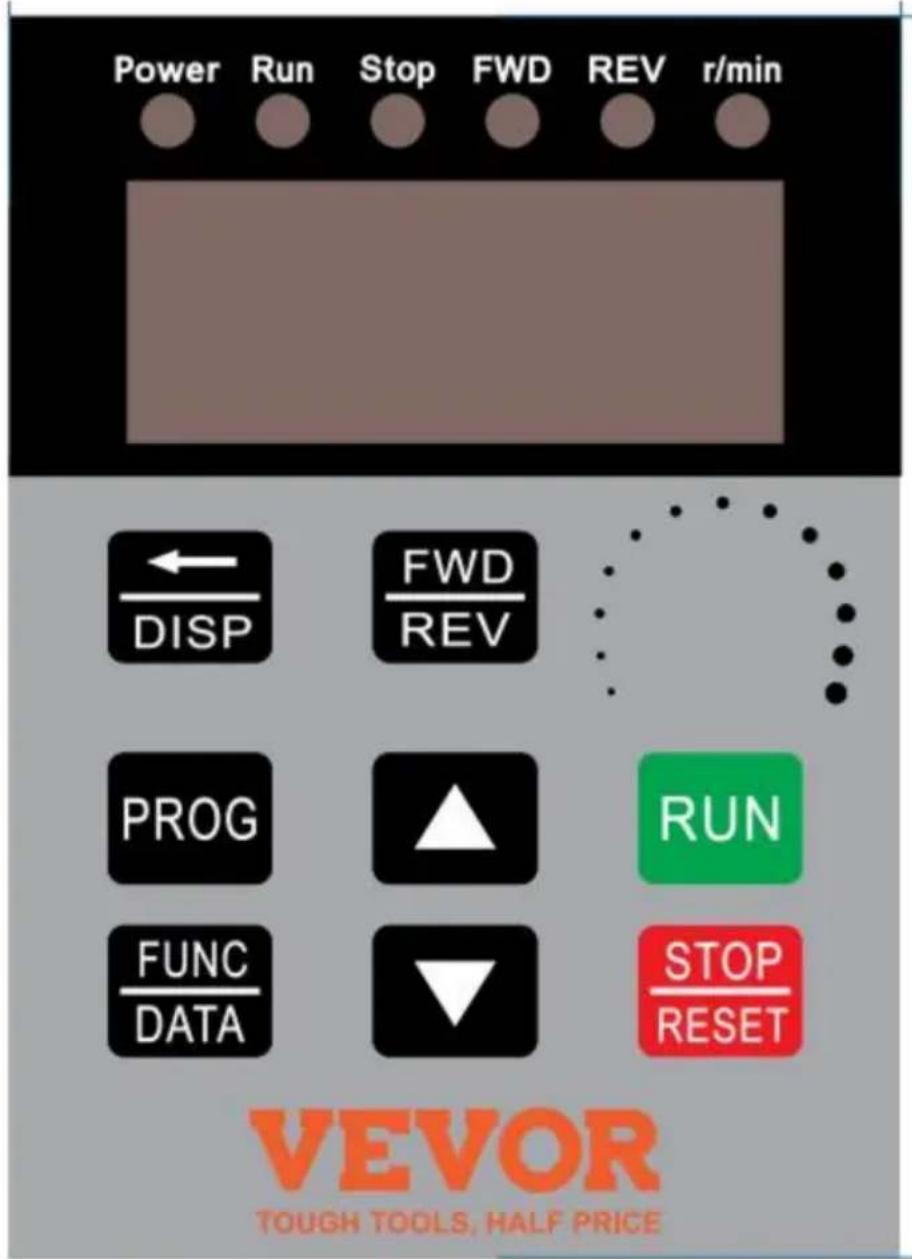

5. Bedieningspaneel

6. Sleutelinstructies:

	Icon	Functiebeschrijving
1	(Programmeren)	Voor het selecteren van de modus of de programmeermodus (het beschikbaar, ongeacht de omvormer (ster of stop), Druk op deze toets om parameters te wijzigen.
2	(Functie/Opslaan)	Functiegegevens-instellingstoets. Normale modus: druk hierop toets om de informatie van de omvormer weer te geven, zoals als doelfrequentie, uitgangsfrequentie en stroom, temperatuur;
3	Sleutel	Parameternummer of parameterwaardeverhoging	Druk kort op deze toets en vervolgens de numerieke waarde zal geleidelijk veranderen. Lang druk op deze toets, dan de numerieke waarde zalsnel veranderen
4	Sleutel	Parameternummer of parameterwaardevermindering
5	Verschuiving	Schakelen in de programmeermodus, joggen in de normale modus
6	Vooruit/achteruit Vooruit/achteruit schakelsleutel
7	Begin	Start Inverter-uitgang
8	Stoppen / Resetten	Storing, fout resetten
Opmerking	Wijzig de parameters onder de stopstatus, anders wordt de Gewijzigde parameters kunnen niet worden opgeslagen.

7. Parameterspecificatie

1. Parameterspecificatie

Parameter	Parameter specificatie	Parameterbereik	Standaard	Eenheid
P00	Maximale spanning	0---220.0/380.0	220/380 V
P01	Referentiefrequentie	0---400.0	50	Hertz
P02	Tussenspanning	0---220.0/380.0	110/190 V
P03	Tussenliggend frequentie	0---400.0	25	Hertz
P04	Minimale spanning	0---220.0/380.0	0	V
P05	Minimale frequentie	0---400.0	0	Hertz
P06	Maximale werkingssnelheid	0---400.0	65.0	Hertz
P07	Minimale bedrijfskosten	0---400.0	0	Hertz
P08	Wachtwoord verbergen	0---65535	00000
P09	Voer wachtwoord in	0---65535	0
P10	Werkfrequentie bron	0: Paneeltoetsenbord;1: Paneel potentiometer;2: Externe analoge signaal4: RS485.	1
P11	Starten/stoppen controle bron	0: Paneeltoetsenbord;1:RS485;2:Externe poort.	0
P12	Stopstanden	0:Traagheidsstop;1: Vertraging stop;2: Remstop;3:Noodgeval rem.	1
P13	Remtijd	0---2.5	0,5	S
P14	Geremde spanning	0---140.0	20	V
P17	Machinenummer	1-255	1
P18	Aankomst operationeel	0---100.0	50	Hertz
P20	Selectie overtemperatuurbeveiliging	1---80	80
P21	Revolutie voor 50Hz	0-8000	2800
P22	Dragerinstelling	1---20	10
P23	Frequentie aanpassen stapgrootte	1---100	5	0,1 Hz
P24	Overbelastingsbeveiliging buffertijd	0,1---60,0	3	S
P26	Werkfrequentie	0---400.0	50	Hertz
P27	Sectie snelheid 1 instelling	0---400.0	45	Hertz
P28	Sectie snelheid 2 instelling	0---400.0	40	Hertz
P29	Sectie snelheid 3 instelling	0---400.0	35	Hertz
P30	Sectie snelheid 4 instelling	0---400.0	30	Hertz
P31	Sectie snelheid 5 instelling	0---400.0	25	Hertz
P32	Sectie snelheid 6 instelling	0---400.0	20	Hertz
P33	Sectie snelheid 7 instelling	0---400.0	15	Hertz
P34	Belangrijkste stijgende	1---1000	25	Hz/S
P35	snelheid 1e stijgende	1---1000	25	Hz/S
P36	snelheid 2e stijgende	1---1000	25	Hz/S
P37	snelheid 3e stijgende	1---1000	25	Hz/S
P38	snelheid 4e stijgende	1---1000	25	Hz/S
P39	snelheid 5e stijgende	1---1000	25	Hz/S
P40	snelheid 6e stijgende	1---1000	25	Hz/S
P41	snelheid 7e stijgende snelheid	1---1000	25	Hz/S
P42	Belangrijkste daalsnelheid	1---1000	25	Hz/S
P43	1e daalsnelheid 2e	1---1000	25	Hz/S
P44	daalsnelheid 3e	1---1000	25	Hz/S
P45	daalsnelheid 4e	1---1000	25	Hz/S
P46	daalsnelheid 5e	1---1000	25	Hz/S
P47	daalsnelheid 6e	1---1000	25	Hz/S
P48 Hz/S	daalsnelheid	1---1000	25
P49	7e afdalingssnelheid	1---1000	25	Hz/S
P50	Multifunctionele ingang 1(X1-aansluitpost)	0:ongeldig,terminal is niet-functionerend	13
P51	Multifunctionele ingang 2	1: draadbesturingsstop	14
P52	Multifunctionele ingang 3	2: toetsaanslag;	15
P53	Multifunctionele ingang 4	3: toetsbewerking;	5
P54	Multifunctionele ingang 5	4:Stop met typen;5: draad vooruit operatie6: draad omgekeerd operatie;7: reservering8: fout resetten signaal;9: draad omkerenschakelaar;10:vooruit typen schakelen;11:vooruit toetsen schakelen;12: achteruit schakelaar sleutelen;13: sectiesnelheid invoer 1;14: sectiesnelheid invoer 2;15: sectiesnelheid invoer 3;16: externe fout signaal.17: Vooruit joggen;18: Jog Achteruit;19: Noodgeval stop;	6
P55	Multifunctionele ingang 6		9
		20: Relaisbesturing.
P58	Multifunctionele ingang 1 (SP1)	0: ongeldig, neeuitvoer;1: in werkinginstructies;2: aankomst instelleninstructies3: storingsindicatie;5: Noodstop;6: VoorP50 --- P55 = 20;	0
P60	Multifunctionele ingang 2	Idem (Relaisuitgang)	0
P62	Weergaveopties	0: instellingfrequentie;1: in werkingfrequentie;2: revolutie 3:huidig;4: temperatuur; 5:tijd;	0
P65	Opties voor inschakelen	0: normale stroom aan;1: meld fout metstartsignaal;2: Inschakelenvooruit;3: Inschakelenachteruit.	0
P66 60	Invoerstabilisatietijd	0---65535		mevriuw
P67 28500	Spanningscoëfficiënt	0---65535
P68	Onderspanningsinstelling	0---220/380	60/180 V
P69	Overspanningsinstelling	220.0---400/680 400/600 V
P70	Koppelcompensatieopties	0:P72 iscompensatiehoeveelheid;1: Vermenigvuldig P72 metP71 na P71min ingangsspanning	0
P71	Koppelcompensatiespanning	0---300.0	10	V
P72	Koppelcompensatieinstelling	0---100	0
P73	Maximale externeanaloog	0---65535	31440
P74	Minimaal externanaloog	0---65535	2096
P75	Nulstroomcompensatiewaarde	0---65535	1130
P76	Stroomcoëfficiënt	0---65535	42000
P77	Parameters resetten	0---65535(Het is de reset wanneer54321)	0
P78	Hoofdstroom overbelasting	0-65535	20000mA
P79	Eerste stroomoverbelasting	0-65535	20000mA
P80	Tweede stroomoverbelasting 0-65535		20000mA
P81	Derde stroomoverbelasting	0-65535	20000mA
P82	Vierde stroomoverbelasting 0-65535		20000mA
P83	Vijfde stroomoverbelasting	0-65535	20000mA
P84	Zesde stroomoverbelasting	0-65535	20000mA
P85	Zevende stromingoverbelasting	0-65535	20000mA
P86	Jog-voorwaartse frequentie	0---400.0	20	Hertz
P87	Jog-omkeerfrequentie	0---400.0	20	Hertz
P88	Jog stijgende snelheid	1---1000	50	Hz/S
P89	Jog-afdaalsnelheid	1---1000	50	Hz/S
P90	Jog-stopmodi	0:Inertiestop;1: Vertragen stoppen;2:Remmen stoppen;3:Noodgevalrem.	1
P91	Jog-remtijd	0---2.5	0.1	S
P124	Ventilator starttemperatuur	=0 Ventilator draait wanneerVFD start	0	y
P127	Resterende uren	0---65535	65535	H

2. Wachtwoord voor parameterinstelling en stop van downtime:

P08 is het verborgen wachtwoord, het toont altijd alleen 00000, niet het werkelijke waarde.

Wanneer de waarde van P09 wordt ingevoerd = de verborgen waarde van P08, wordt P08 weergegeven als verborgen waarde, en de P08 en andere parameters kunnen worden gewijzigd. De P09 wordt geannuleerd wanneer u de stroomkabel loskoppelt om opnieuw op te starten.

Wanneer P127=65535, start de aftelfunctie niet.

Wanneer P127 < 65535, start de aftelfunctie, de P127 zal

min 1 wanneer de omvormer een uur draait. De frequentieomvormer zal gestopt worden wanneer de aftelling van P127 tot 0 uur is.

8. Parameterinstellingsprocedure:

1. Druk op de programmeertoets om naar de programmeerstatus te gaan;
2. Gebruik de pijltjestoetsen en de Shift-toets om de parameters te vinden die u wilt wijzigen;
3. Druk op de functie-/opslaantoets om de parameter te openen;
4. Gebruik de pijltjestoetsen en de Shift-toets om de parameterwaarde te wijzigen;
5. Druk op de functie-/opslagtoets om de parameter op te slaan;
6. Druk op de programmeertoets om de programmeerstatus te verlaten.

Hoofdstuk 4 Foutcode

Weergave van foutcodes	Beschrijving van de foutcode
Fout 1	Kortsluiting/stroomoverbelasting/stroomuitvalModulebescherming
Fout 2	Onderspanningsbeveiliging
Fout 3	Overspanningsbeveiliging
Fout 4	Storingen in het rijcircuit
Fout 5	Input bij opstarten bij elektrische stroom
Fout 6	Overstroombeveiliging
Fout 7	Overwerk
Fout 8	Te hoge temperaturen voor radiator
Fout 9	Externe fout

Technische ondersteuning en e-
