GEBRUIKSAANWIJZING GT-1200 Vevor
 | Waarschuwing: om het risico op letsel te verkleinen, mo gebruiker de gebruiksaanwijzing zorgvuldig lezen. |
 | Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit ge voor het product en alle accessoires die met dit symbo gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten. |
Het product wordt gebruikt in combinatie met een permanente energiebron (batterij). Zelfs als het apparaat is uitgeschakeld, kan er een gevaarlijke elektrische spanning optreden bij de ingangs- en/of uitgangsklemmen. Schakel altijd de wisselstroom uit en koppel de accu los voordat u onderhoud uitvoert.
Het product bevat geen interne onderdelen die door de gebruiker onderhouden kunnen worden. Verwijder het voorpaneel niet en neem het product niet in gebruik tenzij alle panelen zijn gemonteerd. Alle onderhoud moet worden uitgevoerd door gekwalificeerd personeel.
Gebruik het product nooit op plekken waar gas- of stofexplosies kunnen optreden. Raadpleeg de specificaties van de fabrikant van het product en de batterij om ervoor te zorgen dat de batterij geschikt is voor gebruik met dit product. De veiligheidsinstructies van de batterijfabrikant moeten altijd worden opgevolgd.
WAARSCHUWING: til geen zware voorwerpen zonder hulp.
Installatie
Lees de installatie-instructies voordat u met de installatie begint.
Dit product is een apparaat van veiligheidsklasse I (geleverd met een aardingsklem voor veiligheidsdoeleinden). De AC-ingangs- en/of uitgangsklemmen moeten worden voorzien van een ononderbroken aarding voor veiligheidsdoeleinden. Een extra aardingspunt bevindt zich aan de buitenkant van het product. Als kan worden aangenomen dat de aardingsbeveiliging beschadigd is, moet het product buiten gebruik worden gesteld en voorkomen dat het apparaat onbedoeld opnieuw in gebruik wordt genomen; neem contact op met gekwalificeerd onderhoudspersoneel.
Zorg ervoor dat de verbindingskabels zijn voorzien van zekeringen en stroomonderbrekers. Vervang nooit een beschermingsapparaat door een onderdeel van een
ander type. Raadpleeg de handleiding voor het juiste onderdeel.
Controleer voordat u het apparaat inschakelt of de beschikbare spanningsbron overeenkomt met de configuratie-instellingen van het product, zoals beschreven in de handleiding.
Zorg ervoor dat de apparatuur onder de juiste bedrijfsomstandigheden wordt gebruikt. Gebruik het nooit in een natte of stoffige omgeving.
Zorg ervoor dat er altijd voldoende vrije ruimte rondom het product is voor ventilatie en dat de ventilatieopeningen niet geblokkeerd zijn.
Installeer het product in een hittebestendige omgeving. Zorg er daarom voor dat er geen chemicaliën, plastic onderdelen, gordijnen of andere textiel, etc. aanwezig zijn.
in de directe omgeving van de apparatuur.
Transport en opslag
Zorg ervoor dat de netvoeding en de accukabels losgekoppeld zijn wanneer u het product opbergt of vervoert.
Er wordt geen aansprakelijkheid aanvaard voor schade tijdens het transport indien het apparaat niet in de originele verpakking wordt vervoerd.
Bewaar het product in een droge omgeving; de bewaartemperatuur mag variëren van -40 °C tot 65 °C.
Raadpleeg de handleiding van de fabrikant van de batterij voor informatie
over het transporteren, opslaan, opladen, herladen en afvoeren van de batterij.
SPECIFICATIES
Welkom bij onze microgrid-gekoppelde zonne-omvormerproducten
| Specificatiegegevens | Model |
| GT-600 | GT-800 | GT-1200 |
| Invoergegevens (DC, PV) |
| Aantal ingangen MC4-connector | 2 sets | 4 sets |
| Werkingsspanningsbereik | DC18V-50V |
| Maximale ingangsstroom | 12A*2 | 14A*2 | 16A*2 |
| Uitvoergegevens (AC) |
| Enkelfasig nettype | AC230V | AC230V | Wisselstroom 110V of wisselstroom 230V |
| Maximaal uitgangsvermogen | 600W | 800W | 1200W |
| Nominale uitgangsstroom | 2.6 Een | 3,5 Een | 10,9A of 5,2A |
| Nominale uitgangsspanning | AC230V | AC230V | Wisselstroom 110V of wisselstroom 230V |
| Uitgangsfrequentiebereik | 50Hz | 50Hz | 60 Hz of 50 Hz |
| Vermogensfactor | ≥0,99% |
| Totale harmonische vervorming | Totale vochtigheidsgraad <5% |
| Maximale eenheden per vestiging | @230VAC: 4 eenheden | @230VAC: 3 eenheden | @ 110 VAC: 2 eenheden Of 230VAC: 3 eenheden |
| Maximale efficiëntie | 95% |
| Nominale MPPT-efficiëntie | 99,5% |
| Stroomverbruik 's nachts | ≤1W |
| Mechanische gegevens |
| Bedrijfsomgevingstemperatuurbereik | -40°C tot +65°C |
| Opslagtemperatuurbereik | -40°C tot +85C |
| Afmetingen (B*H*D) | 305 * 186 * 44mm | 490 * 254 * 50mm |
| Waterdichtheidsgraad | IP67 | IP65/IP67 (Raadpleeg de informatie op het productnaamplaatje) | IP67 |
| Mededeling | WIFI (Cloudbewaking) |
| Beschermingsfuncties | Geïsoleerde eilandbeveiliging, spanningsbeveiligingFrequentiebeveiligingTemperatuurbeveiliging, stroombeveiliging, enz. |
INSTALLATIESCHEMA

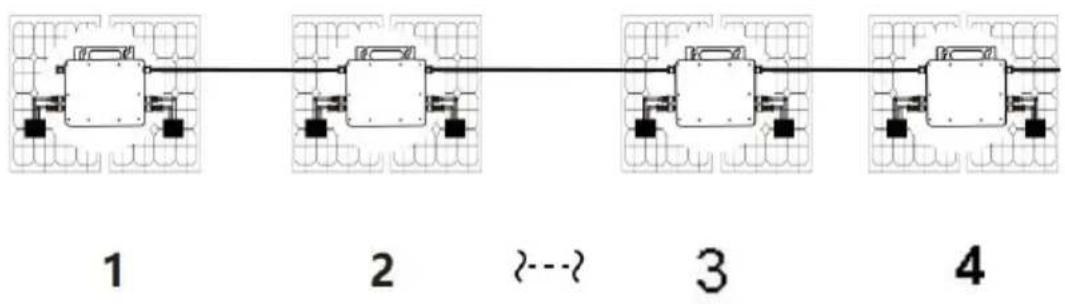

Enkelfasige parallelle montagemethode van micro-omvormer
GT-600![graph LR A["Step 1: Initial state"] --> B["Step 2: Process"] B --> C["Step 3: Final state"] C --> D["Step 4: Final state"]](/content/2026/04/735589/images/427e4d92c440ebb41e38a25661580ffd7dbfd62adfc9f46badcd00915d988b27.jpg)
- @Enkele fase 230V net Maximaal 4 eenheden 600W Micro-omvormers per vestiging.
- Het maximale DC-ingangsvermogen van elke omvormer is 600 W (het maximale uitgangsvermogen van de PV-module
bedraagt 2x300W).
- De Voc van PV-modules mag niet groter zijn dan de maximale DC-ingangsspanning
van Micro-omvormers.

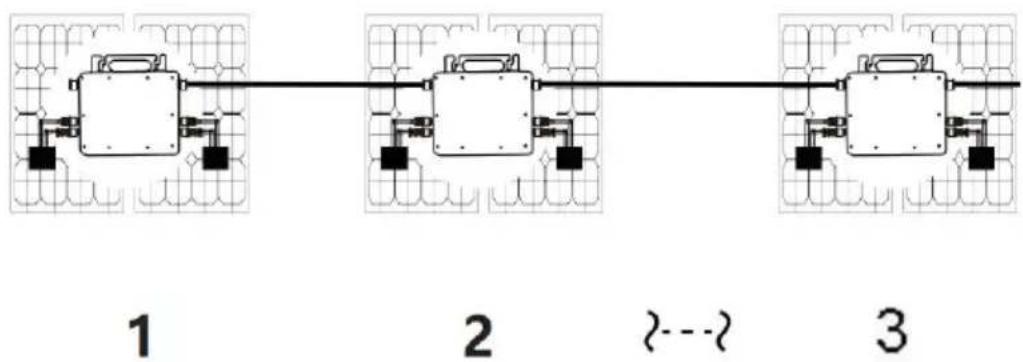

GT-800![graph LR A["Step 1: Process Unit"] --> B["Step 2: Process Unit"] B --> C["Step 3: Process Unit"] style A fill:#f9f,stroke:#333 style B fill:#bbf,stroke:#333 style C fill:#f9f,stroke:#333](/content/2026/04/735589/images/75ea69fe796941c62f8e7706ab29a5c568254c1172c54a28a3ff437f9abd6d26.jpg)
- Enkele fase 230V net, maximaal 3 eenheden 800W micro-omvormers per groep.
- Het maximale DC-ingangsvermogen van elke omvormer is 800 W (het maximale uitgangsvermogen van de PV-module is 2x 400W).
- De Voc van PV-modules mag niet groter zijn dan de maximale DC-ingangsspanning van micro-omvormers.

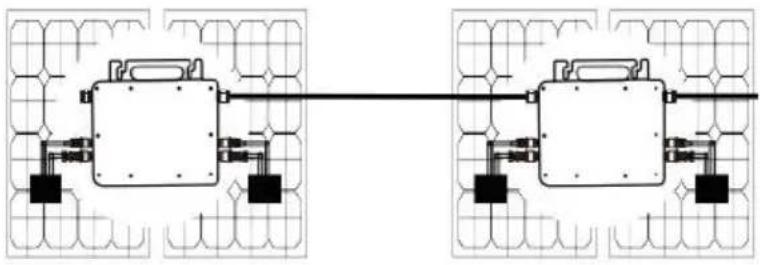

GT-1200
- Enkele fase 110V net, maximaal 2 units, of enkele fase 230V net, maximaal 3 eenheden 1200W micro-omvormers per groep.
- Het maximale DC-ingangsvermogen van elke omvormer is 1200 W (het maximale uitgangsvermogen van de PV-module).
Het maximale uitgangsvermogen is 2x 600W.
- De Voc van PV-modules mag niet groter zijn dan de maximale DC-ingangsspanning
van micro-omvormers.
BEDRADINGSSCHEMA

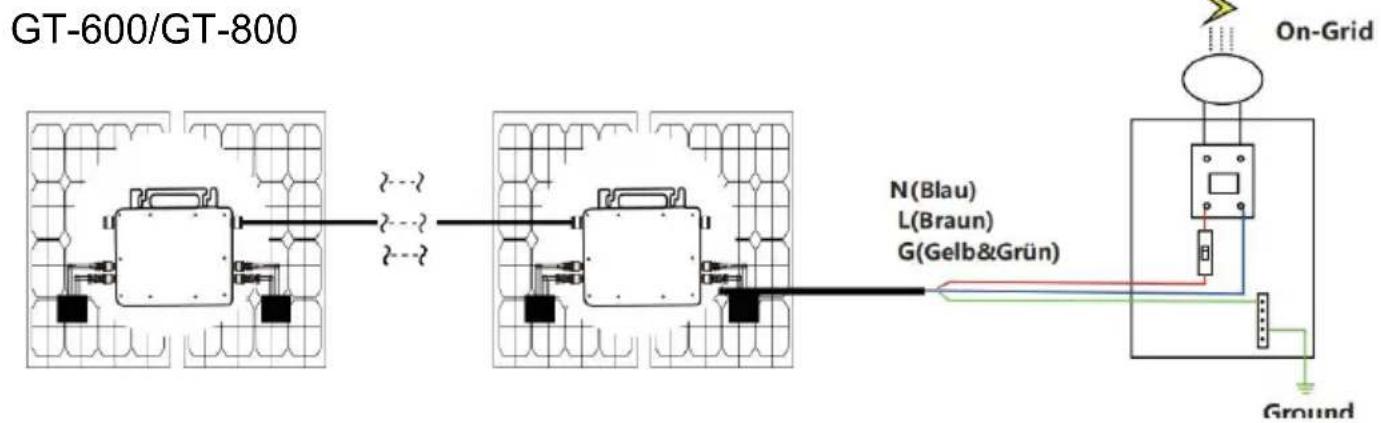

Enkelfasige aansluitmethode van micro-omvormer![graph LR A["GT-600/GT-800"] -->|λ-->| B["On-Grid"] A -->|λ-->| C["Ground"] D["N(Blau) L(Braun) G(Gelb&Grün)"] --> E["Ground"] F["On-Grid"] --> G["Ground"]](/content/2026/04/735589/images/c81eb9956e94ac911a4af56bb7ef614847f260ebce1c2e54ba7b92f2fa15aeca.jpg)


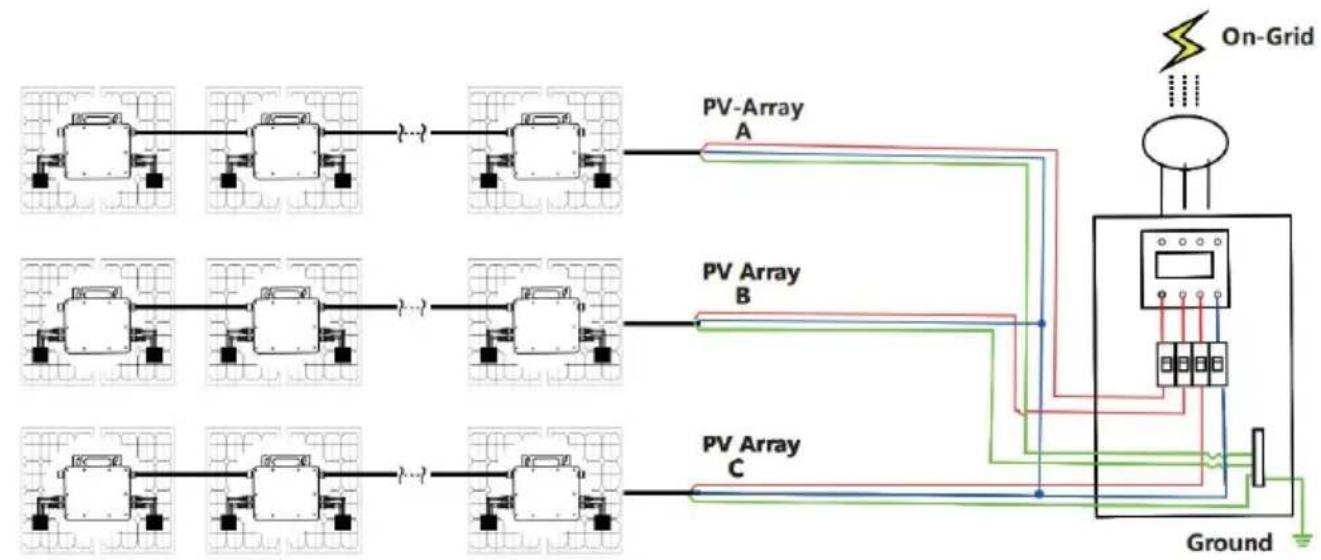

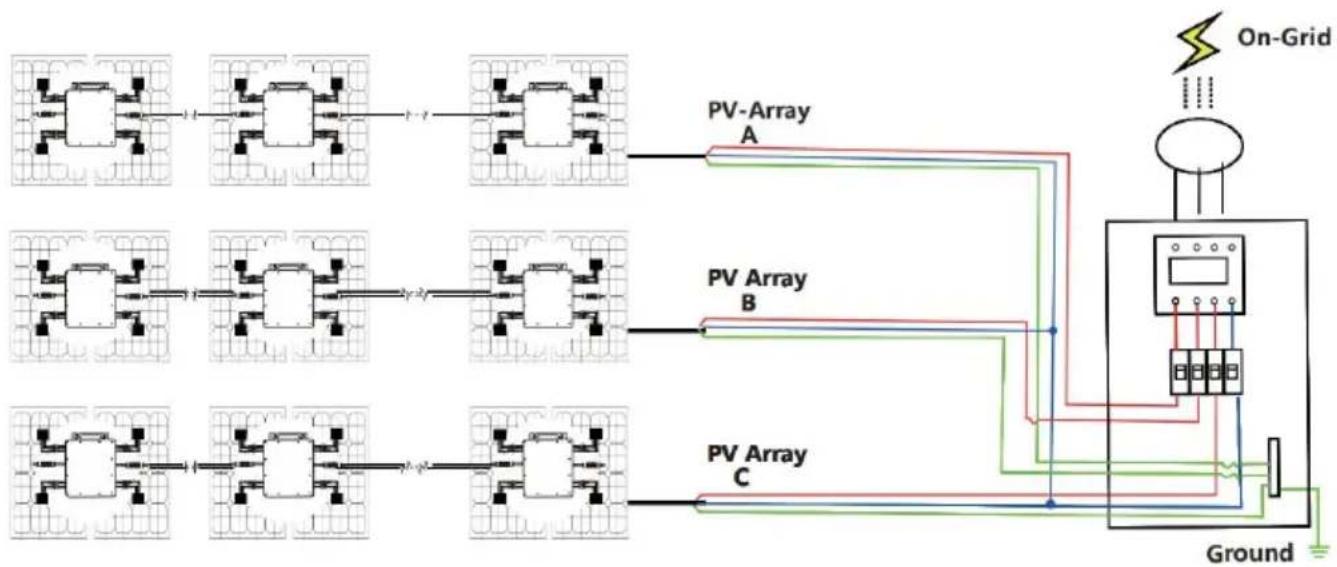

Driefasen aansluitmethode van micro-omvormer
GT-600/GT-800![graph TD A["On-Grid"] --> B["Ground"] B --> C["PV Array A"] B --> D["PV Array B"] B --> E["PV Array C"] style A fill:#f9f,stroke:#333 style B fill:#ccf,stroke:#333 style C fill:#cfc,stroke:#333 style D fill:#fcc,stroke:#333 style E fill:#cff,stroke:#333](/content/2026/04/735589/images/3b8b8aa4fa9668291ef436736c4caaeeec9e71ad8614481cd3ee5833d5e4d2b8.jpg)

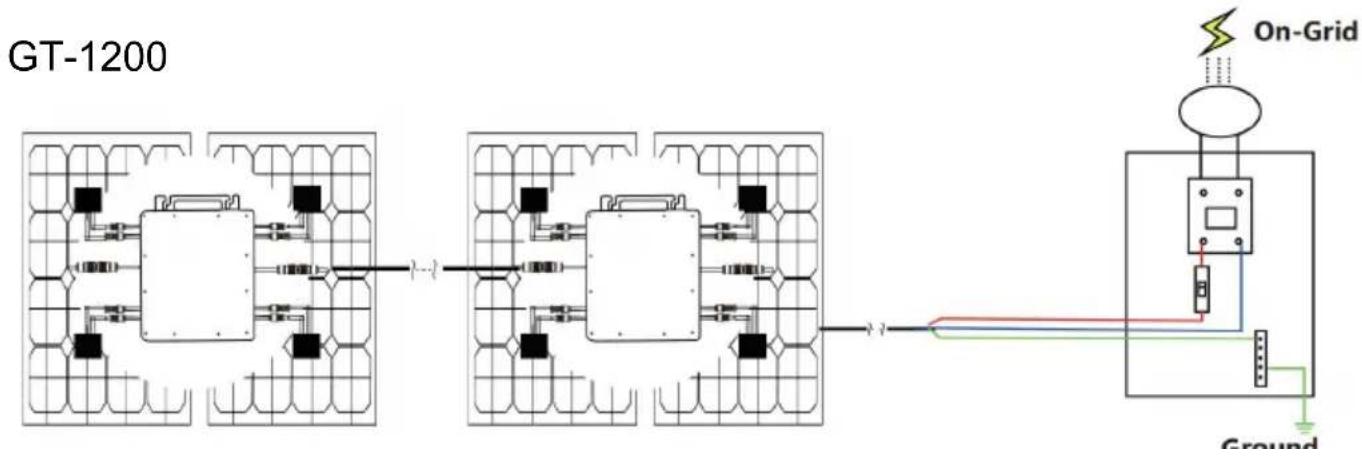

GT-1200![graph TD A["On-Grid"] --> B["Ground"] B --> C["PV Array A"] B --> D["PV Array B"] B --> E["PV Array C"] C --> F["Grid Connection"] D --> F E --> F F --> G["Ground"]](/content/2026/04/735589/images/d499cab6582569a1c7043714da212a007df4c09d5b94b2837ee2200a463a55ce.jpg)
MICRO INVERTER WIFI CLOUD MONITORING
37. Voorzorgsmaatregelen
- Houd er rekening mee dat er bij het aansluiten van de micro-omvormer gevaar voor een elektrische schok bestaat!
- De micro-omvormer warmt op tijdens de werking! Bescherm uzelf dus tegen brandwonden!
- Voordat u WiFi-cloudbewaking configureert, moet u de micro-omvormer correct installeren en ervoor zorgen dat deze normaal werkt.
- Er moet een apparaat (smartphone of tablet) met Bluetooth-functie en Android of een ander systeem beschikbaar zijn, en er moet een draadloos netwerkapparaat beschikbaar zijn, bijvoorbeeld een draadloze router die WiFi en internetdiensten kan leveren.
- Om WLAN-cloudbewaking te configureren, schakelt u eerst de Bluetooth-functie van het slimme apparaat in.
- Zorg ervoor dat uw slimme apparaat hetzelfde wifi-netwerk gebruikt als de te configureren micro-omvormer en dat het verbinding kan maken met draadloze netwerkapparaten en toegang heeft tot internet op dezelfde locatie als de micro-omvormer.
- Zorg ervoor dat de afstand tussen het draadloze netwerkapparaat en de micro-omvormer niet groter is dan 20 m en dat er weinig tot geen obstakels zijn.

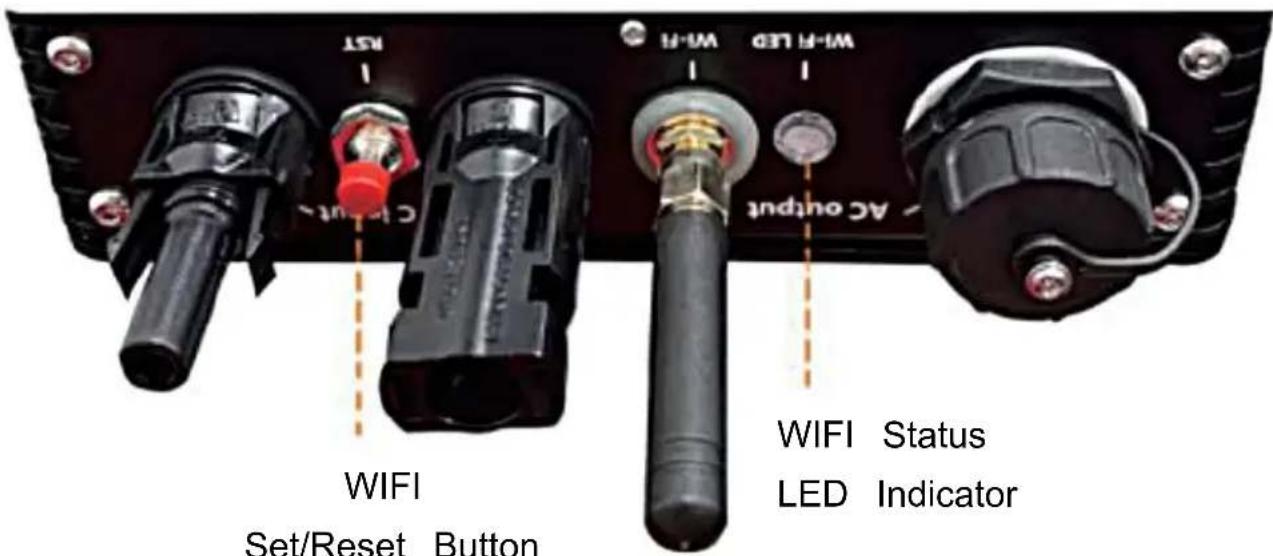

38. Hardwarebeschrijving
39. WIFI-status-LED
- Het blauwe lampje knippert na altijd aan = de
WiFi-cloudbewakingsmodule wacht op configuratie.
- Als het blauwe lampje uit is nadat het altijd aan is geweest = de
WiFi-cloudbewakingsmodule start en gaat naar de normale werkstatus.
- Het blauwe lampje knippert = het netwerk is niet geconfigureerd, het
netwerk kan geen verbinding maken met het draadloze netwerkapparaat
of de micro-omvormer is verwijderd uit de cloud.
- Geen lampje = WiFi-cloudbewaking werkt normaal.
40. Voorbereiding voor configuratie en gebruik
- Installeer de micro-omvormer op de juiste manier en zorg ervoor dat deze normaal werkt om stroom op te wekken.
- Download en installeer de app 'Smart Life' of zoek deze in de bijbehorende Android- of Apple-appstore.
- Schakel de Bluetooth-functie van uw smart device in.
- Controleer of uw draadloze netwerkapparaat (bijvoorbeeld uw draadloze router) goed werkt en verbinding heeft met internet.
- Gebruik uw slimme apparaat (met 'Smart Life' of 'Slim leven', geïnstalleerd) op de installatielocatie van de micro-omvormer om verbinding te maken met het draadloze netwerkapparaat. Als u normaal toegang hebt tot internet, volgt u de instructies voor configuratie en gebruik op de volgende pagina.
41. Configuratiestappen voor WIFI-cloudbewaking.
42. Gebruik van WIFI Cloud Monitoring App.

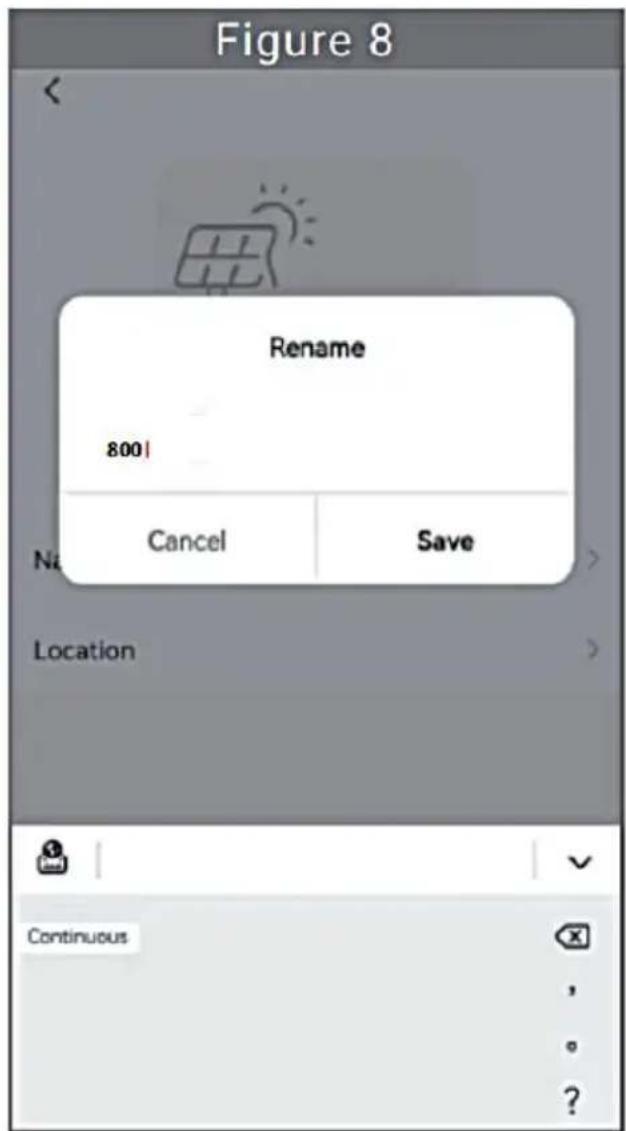

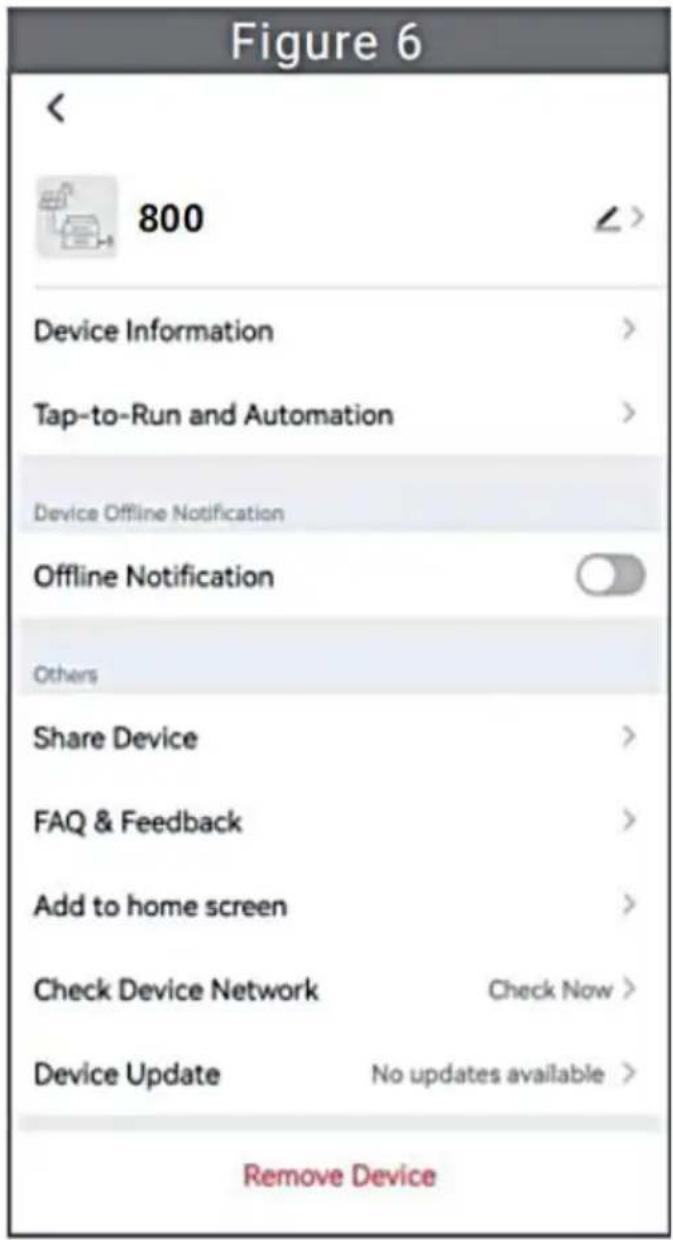

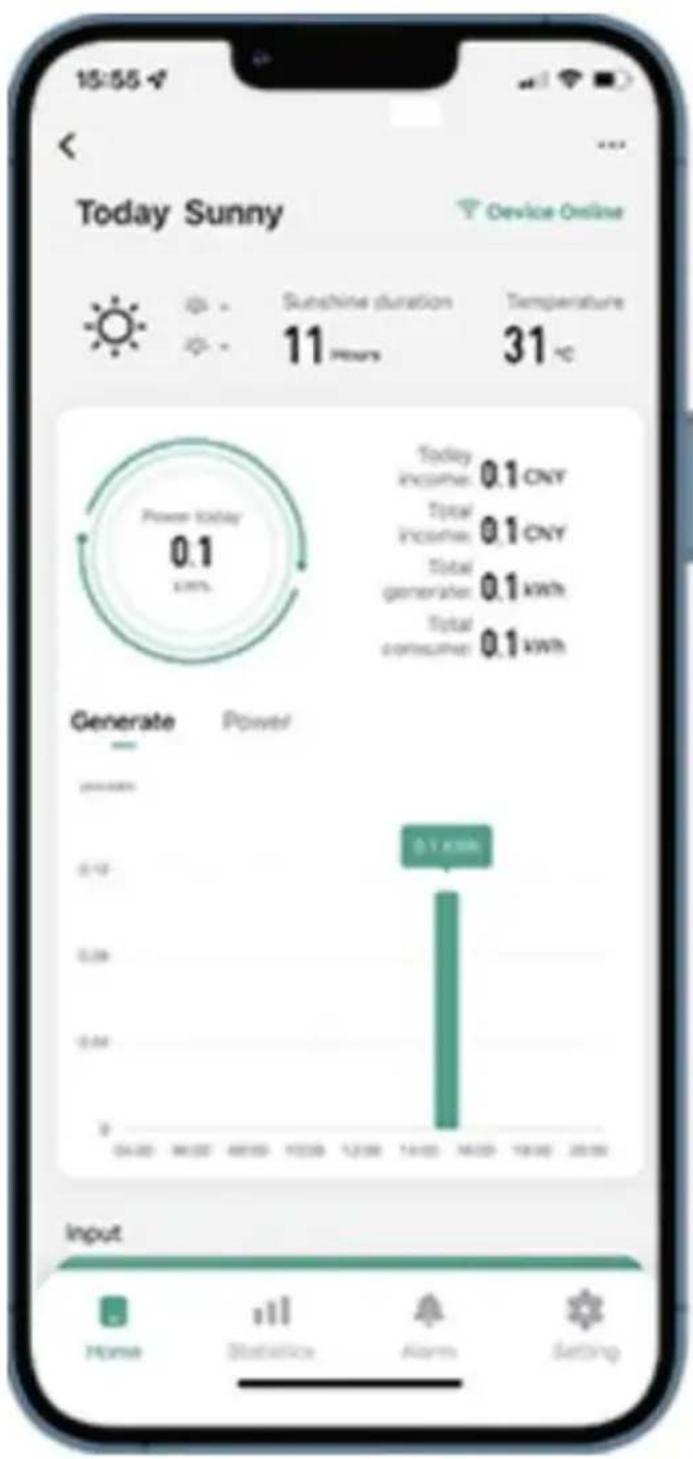

Apparaatnaam wijzigen
- Klik op het apparaat dat u wilt wijzigen in de apparatenlijst op de startpagina om de pagina met apparaatgegevens te openen (Afbeelding 5).
- Klik op de knop √ in de rechterbovenhoek om de pagina met apparaatinstellingen te openen (Figuur 6). Klik op de bovenste knop om naar de pagina met naam en positie te gaan (Figuur 7). Klik op itemnaam, voer een nieuwe naam in en sla deze op (Figuur 8).
Apparaat verwijderen
- Klik op het apparaat dat u wilt verwijderen in de apparatenlijst op de startpagina om de apparaatgegevens in te voeren detailspagina (Figuur 5).
- Klik op de knop rechtsboven om de pagina met apparaatinstellingen te openen (Afbeelding 6). Klik op de knop 'Apparaat verwijderen' hieronder (Afbeelding 9). Klik op de knop 'Verbinding verbreken' om het apparaat te verwijderen, of klik op de knop 'Verbinding verbreken en gegevens wissen' om het apparaat te verwijderen en tegelijkertijd alle gegevens te wissen die op het apparaat in de cloud zijn opgeslagen.

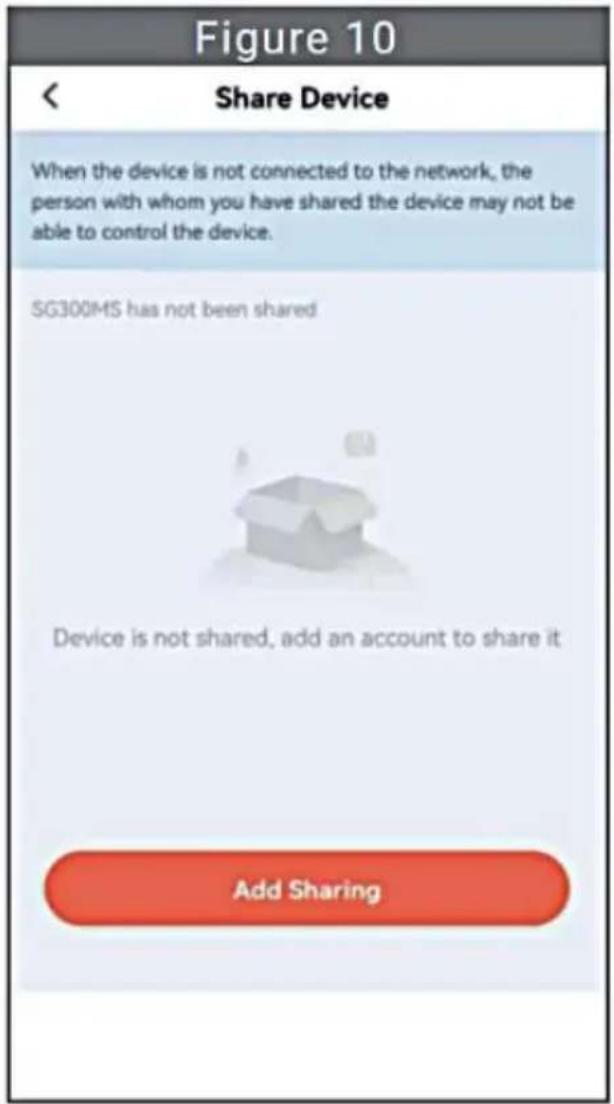

Apparaat delen met anderen
- Klik op het apparaat dat u wilt delen in de apparatenlijst op de startpagina om de pagina met apparaatgegevens te openen (Afbeelding 5).
- Klik op de knop rechtsboven om de pagina met apparaatinstellingen te openen (Figuur 6).
- Klik op het item 'Apparaat delen' om de pagina voor het delen van het apparaat te openen (Figuur 10). Klik op de knop 'Delen toevoegen' om de pagina 'Delen toevoegen' te openen (Figuur 11) en selecteer de beste manier van delen die u het meest handig vindt om de link van de micro-omvormer te delen.

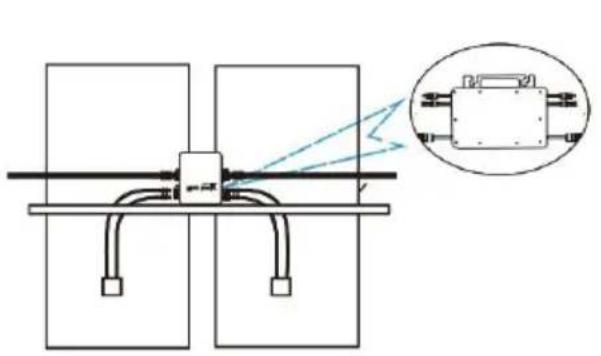

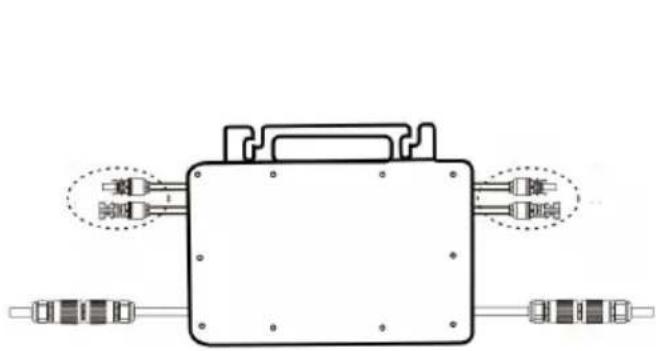

- Het installatieproces van het bevestigen van de omvormer aan de PV-beugel met montageschroeven is als volgt:

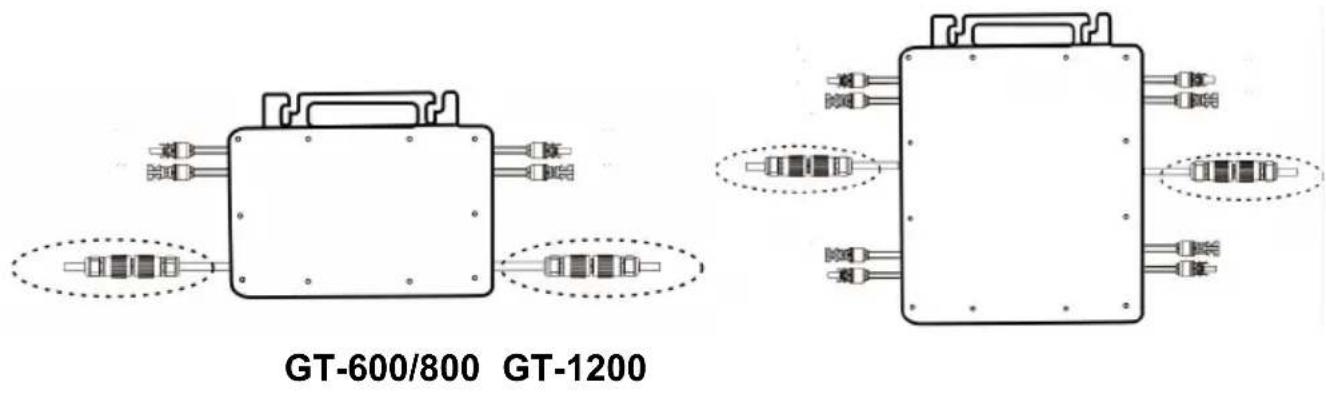

- Sluit de DC van de PV aan op de omvormer en let op het onderscheid tussen positief en negatief, zoals hieronder weergegeven:
- Open de waterdichte afdekking aan de AC-uitgangszijde van de micro-omvormer,
en sluit het vervolgens aan op de AC. Als volgt:
- Herhaal stap 1 tot en met 3 om de installatie van de micro-omvormer te voltooien.
- Sluit meerdere omvormers aan via AC-uitgangskabels.
- De AC-hoofdkabel is aangesloten op het elektriciteitsnet.
AC-hoofdkabel
Wanneer de omvormer voor de eerste keer wordt gekocht en aangesloten op de
mobiele telefoon voor monitoring, is het alleen nodig om de netspanning aan te zetten, het blauwe lampje ernaast knippert, en de omvormer kan worden aangesloten via WIFI of Bluetooth-koppeling. Wanneer de omvormer kan worden bediend via de mobiele telefoon, wordt aangegeven dat de verbinding normaal is.
- WAT TE DOEN als de Smart-App de micro-omvormer niet kan vinden toegevoegd?
Controleer de volgende punten:
- Controleer of de WiFi-statusindicator van de micro-omvormer in de status 'Blauw knipperend' staat.
- Controleer of de Bluetooth-functie van uw smart device is ingeschakeld.
- Controleer of het signaal van het draadloze netwerk goed is.
Als dit allemaal het geval is en de omvormer nog steeds niet wordt gevonden, druk dan langer dan 5 seconden op de rode resetknop om te resetten. Nadat het WiFi-indicatielampje weer blauw knippert, gebruikt u de "Smart Life"-app om het netwerk opnieuw te configureren.
- WAT MOET IK DOEN als ik meerdere micro-omvormers moet configureren?
Installeer alle micro-omvormers op de juiste manier en zorg ervoor dat ze normaal werken om stroom te genereren. Werk volgens de configuratie en met behulp van stappen. De app kan alle omvormers zoeken die op één moment moeten worden toegevoegd en configureer ze in één keer.
- WAT MOET IK DOEN als de SSID van mijn WiFi-netwerk of het wachtwoord is gewijzigd?
Configureer de omvormer opnieuw volgens de configuratie- en gebruiksstappen.
- WAT TE DOEN als de wifi-statusindicator van de omvormer uitgaat, maar de
apparaat weergegeven op de app is niet online?
Dit betekent dat u verbinding kunt maken met het draadloze netwerkapparaat, maar niet met de cloudserver. Dit betekent dat uw draadloze netwerkapparaat geen verbinding kan maken met internet. Zorg ervoor dat uw internet naar behoren werkt.
- De installatieplaats van de omvormer is tijdelijk niet voorzien van een router en er is geen WiFi-signaal?
- Hoe verbindt de app de omvormer en hoe detecteert deze of de omvormer goed werkt?
- U kunt een inactieve smartphone gebruiken om de wifi-hotspot voor het delen van mobiele telefoonsignalen te openen voor verbinding configureer de netwerkverbinding opnieuw nadat u de router hebt geïnstalleerd.
- Er zijn meerdere WiFi-signalen in de buurt. Kunnen we verschillende WiFi-signalen verbinden?
Nee, de WiFi-verbinding van de micro-omvormer en de smartphone moet consistent zijn voordat het netwerk kan worden geconfigureerd.
- Kan App de micro-omvormer op verschillende plaatsen configureren? Kan ik gegevens op verschillende plaatsen bekijken?
U kunt de micro-omvormer niet op verschillende plaatsen configureren maar u kunt wel gegevens op verschillende plaatsen bekijken. De omvormer uploadt de meest recente statusgegevens elke 3-5 minuten naar de cloudserver.
- Nadat is gecontroleerd of er geen probleem is, kan de app de micro-omvormer nog steeds niet vinden.
- Houd de rode knop van de omvormer langer dan 5 seconden ingedrukt om de omvormer te resetten.
- Nadat de WiFi-indicator opnieuw knippert, gebruikt u de app om het netwerk opnieuw te configureren.
- WAT MOET IK DOEN als ik dezelfde omvormer op twee of meer slimme apparaten wil monitoren?
U kunt de omvormer delen met een andere telefoon met behulp van de functie Apparaat delen.
76. Worden app-gegevens opgeslagen?
Ja, app-gegevens worden opgeslagen op een cloudserver. Nadat het netwerk succesvol is geconfigureerd, kunt u de gegevens op elk gewenst moment en op elke gewenste plaats bekijken.
77. Kan de omvormer 's nachts geen verbinding maken met de app?
's Nachts genereert het zonnepaneel geen stroom en heeft de micro-omvormer geen stroomtoevoer. Deze is dan offline en het is dan onmogelijk om het netwerk opnieuw te configureren.
