GEBRUIKSAANWIJZING AT1-7500X Vevor

Wij streven er voortdurend waar om u gereedschappen gegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdukkingen die wij gebruiken, geen alleen een schatting wee van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijk ing met de groe topmerken en betekent Nietoodzakelijkkerwijs dat alle categorieen gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijk ing met de groe topmerken wonneer u een bestelling bij onsplaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Omvormer

MODEL:AT1-7500X

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de origine instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van荃 gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heb ontvangen. Vergeef ons dat we u Niet opnieuw zullen informeren als er technologie- of software-updates voor ons product+zijn.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees alle veiligheidswaarschuwingen, instructies, illustraties en

specificaties die bij deze omvormer worden geleverd. Als u Niet alle

De onderstaande instructies können leiden tot een elektrische schok of brand.

en/of ernstig letsel.

WAARSCHUWING:

Dit apparatus is een apparatus met een hoog voltage. Probeer het Niet te gebruiken.

demonteer deze apparatuur op elk gewenst moment om gevaar te voorkomen. Nadat een apparaat

Als de externe schakelaar het apparaat Niet opnieuw kan opstarten, neem dan contact op met uw

wederverkoper voor afhandeling.

WAARSCHUWING: GEVAAR VOOR ELEKTRISCHE SCHOKKEN EN BRAND!

1. Het Niet naleven van deze instructie kan leiden tot een elektrische storing, brand en elektrocutie.
2. NIET DEMONTEREN.
3. Dompel de omvormer nicht onder.
4. Sluit nicht twee ofeer transformatoren parallel aan
5. Sluit de voeding rechtstreeks aan op een stopcontact met aardlekschakelaar voor vochtige ruimtes.
6. Gebruik geen verlengsnoer
7. De installmentie van deze omvormer en de bijbehorende bedrading moet worden uitgevoerd door gekwalificeerde vakmensen.

elektricien die voldoet aan alle toepasselijke elektrische voorschriften.

WAARSCHUWING:

Wijzigingen of aanpassingen aan deze eenheid die nicht uitdrukkelijk door de partij zijn goedgekeurd verantwoordelijk voor naleving kan de bevoedheid van de gebruiker om de apparatuur.

BEWAAR DEZE INSTRUCTIES

FCC-informatie

LET OP: Wijzigingen of aanpassingen die nicht uitdrukkelijk door de partij zijn goedgekeurd verantwoordelijk voor naleving kan de bevoegtheid van de gebruiker om de apparatuur!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werkking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product要去 alle ontvangen interferentie accepteren, inclusief storingen die een ongewenste werkung konnen veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die nicht uitdrukkelijk zich goedgekeurd door de partij die verantwoordelijk is voor naleving, kan de gebruikersrechten ongeldig verklaren bevoedheid om het product te bedieren.

Let op: Dit product is getest en voldoet aan de limieten voor

een digitaal apparaat van klasse B volgens Deel 15 van de FCC-regels. Deze limieten zichornontworpen om redelijkbe bescherming te bieden gegen schadelijke interferentie in een residentie installment.

Dit product genereert, gebrukt en kan radiofrequentie-energie uitrualen, en

indien nicht geinstalleerd en gebruikt in overeenstemming met de instructies, kan dit leiden tot schadelijke interferentie van radiocomunicatie. Er isECHTER geen

garanderen dat er geen interferentie za optreden in een bepaalde installmentie. Als dit product veroorzaakt schadelijke interferentie met radio of televisionie

ontvangst, die kan worden bepaald door het product uit en aan te zetten, de

De gebruiker worden aangemoedigd om te proberen de interferentie door een of meer van de volgende maatregelen. y

Herorienteer of verplaats de ontvangstantenne. Y Vergroot

de afstand:tussen het product en de ontvanger. y Sluit het product aan op een

stopcontact op een ander circuit dan dat waarop het product is aangesloten.

De ontvanger is aangesloten.

y Raadpleeg de dealer of een ervaren radio-/tv-technicus voor bijstand.

Correcte verwijdering

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbol met een doorgestreepte kliko door geeft aan dat het product gescheden afval nodig heeft inzameling in de Europese Unie. Dit geldt voor het product

en alle accessoires die met dit symbolলen gemarkeerd. Producten die als zodanig他们是 gemarkeerd mag Niet bij het normale huisvuil worden gegood, maar要去 een afvalverwerkingsbedrijf worden gebracht. inzamelpunt voor recycling van elektrische en elektronische apparaten

1. Productinformation

De handleiding besteht voorzorgsmaatregelen en richtlijnen voor de selectie van het gebruikerstype, installmentie, parameterinstelling, inbedrijfstelling terplaatse, foutdiagnose endagelijks onderhoud en onderhoud

1.1 Omvormerserie

	AT901-serie				Remweerstand
Model		Adaptieve motor		Uitvoer Huidig:A	IN	Ohm
		KW	PK
22 901-7K5G1		7.5	10	34.0	600	40

1.2 Productspecificatie

Project		Standaard
Basis Functie	Systeel	Stroomvector universele frequentieomvormer
	Drijfveer	Mogendementsatandijing combinatie huideresterter en functie.
	Mestatical	Vectorbesturing: 0-500Hz
	Frequentie	V/F-regeling: 0-3200Hz.
	Drager	0,5 kHz - 16 kHz
	Frequentie	De draagfrequentie kan worden aangepast
	Frequentie oplossing	Drijnatistelstegensodehasting
		Simulatie-instilling: ±0,025%
	opalossing Besturingsmodus	Open-loop vectorregeling (SVC)
		V/F-regeling
	Startkoppel	Type-G-modus: 0,3 Hz/150% (SVC).
		Type-P-modus: 0,3 Hz/100% 1y100
	Bereik van ADJ	(SVC) ±0,5%
	Snalheid snelheid	(SVC)
	Gesvorbalingtingcapaciteit	Type G: 150% nominale stroom 120s; 180% voor 1T0ypse
		P: 120% nominale stroom voor 60s; 150% voor 3Asautomatisch
	Koppelstijging	koppelverhoging; MTharnueeawl
	V/F-curve	taoyrsq:usetrianicgrhetalsinee::0m.1u%lti--p3o0i.n0t%;
	Bocht Acc/Dec-modus	Njsecundareve/-acdeleratie(1e9 degelafatiendos,2)/vier Acc/Dec-tijden, Acc/Dec-tijdsbereik0,0-6500,0s
	DC-remmen	Remfrequentie: 0,00 Hz - Maximale frequentie;Remtijd: 0,0 s - 36,0 s Remstroomwaarde:0,0% -100,0%
	Juridische controle	Jog-frequentiebereik: 0,00 Hz-50,00 Hz;
		Acc & Decijd: 0,0s-6500,0s.
	Tot 16 segmentsnelheidsruns met een ingebouwde PLC of besturing
	terminalingebouwde PID	Het kan eenvoudig het gesloten-lusregelsystemeeloor procesbesturing realiseren
	AVR-functie Wanner	de ingangsspanning trilt, kan de uitgangsspanning
	Stall-controle	automatisch constant worden gezchoolen De stroom enoverspanningsuitval te voorkomen.
	Snelle stroombeperkend	Minimaliser de overstroomfout en bescherm de normalewerking van de frequentieomvormer
	Koppellimiet	Beperkt automatisch het koppel tijdens bedrijf. Direct vermogen
	en controle	onrivabeteerkerktemmaWaheneert strake is van een
	Stijdstiptoevoer automatisch beperkt.
Bediening	Commandobron	Bedieningspaneel, bedieningsterminal, serièle poort, kan opmeerdere manieren worden geschakeld
	Frequentie bron	Paneelpotentiometer, Nummer gegeben, Externe analoge spannings-/stroomingang en seriële poortingang. Kan op meerere manieren worden geschakeld
	Ingangsaansluiting	Vijf digitale ingangsaansluitingen 1
		analoge grotheidsingangsaansluiting;
		Eén 0-10V spanning of 0-20mA stroomingang;
	Uitvoer Terminal	1 digitale uitgangsaansluiting
		1 relaisuitgangsklem (TA, TB, TC)
		1 analogue uitgangsaansluiting, ondersteunt 0-10V of 0-20mA spanningsuitgang
	Bescherming functie	Detectie van kortsluiting bij het inschakenen van de motor, beveiliging gegen verlies van in- en uitgangsfase, beveiliging gegen overstroom, beveiliging gegen overspanning, beveiliging gegen anderspanning, beveiliging gegen oververhittingen beveiliging gegen overbelasting, enz.
Lus De omgeving	Gebruikplaats	Binnen, geen direct zonlicht, geen stof, corrosief gas, brandaar gas, olienevel, stoom, water of zout, enz.
	Boven zee niveau	onder 1000m 2C116699
	Omgeving temperatuur	-10y ~ + 40y (omgevingstemperatuur is 40y ~50y, verlaag de hoeveelheid)
	vochtigkeit	Minder dan 95% RV, watervrije condensatie
	trillen	Minder dan 5,9 m/s (0,6 g)

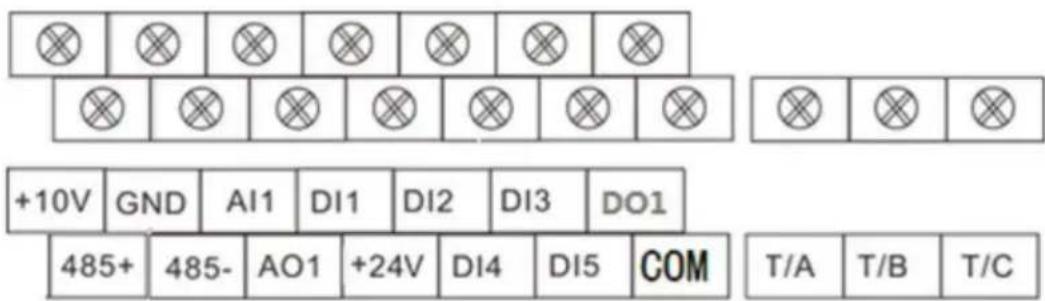

1.3 Beschrijving van de regelkring en de hoofdlusklem

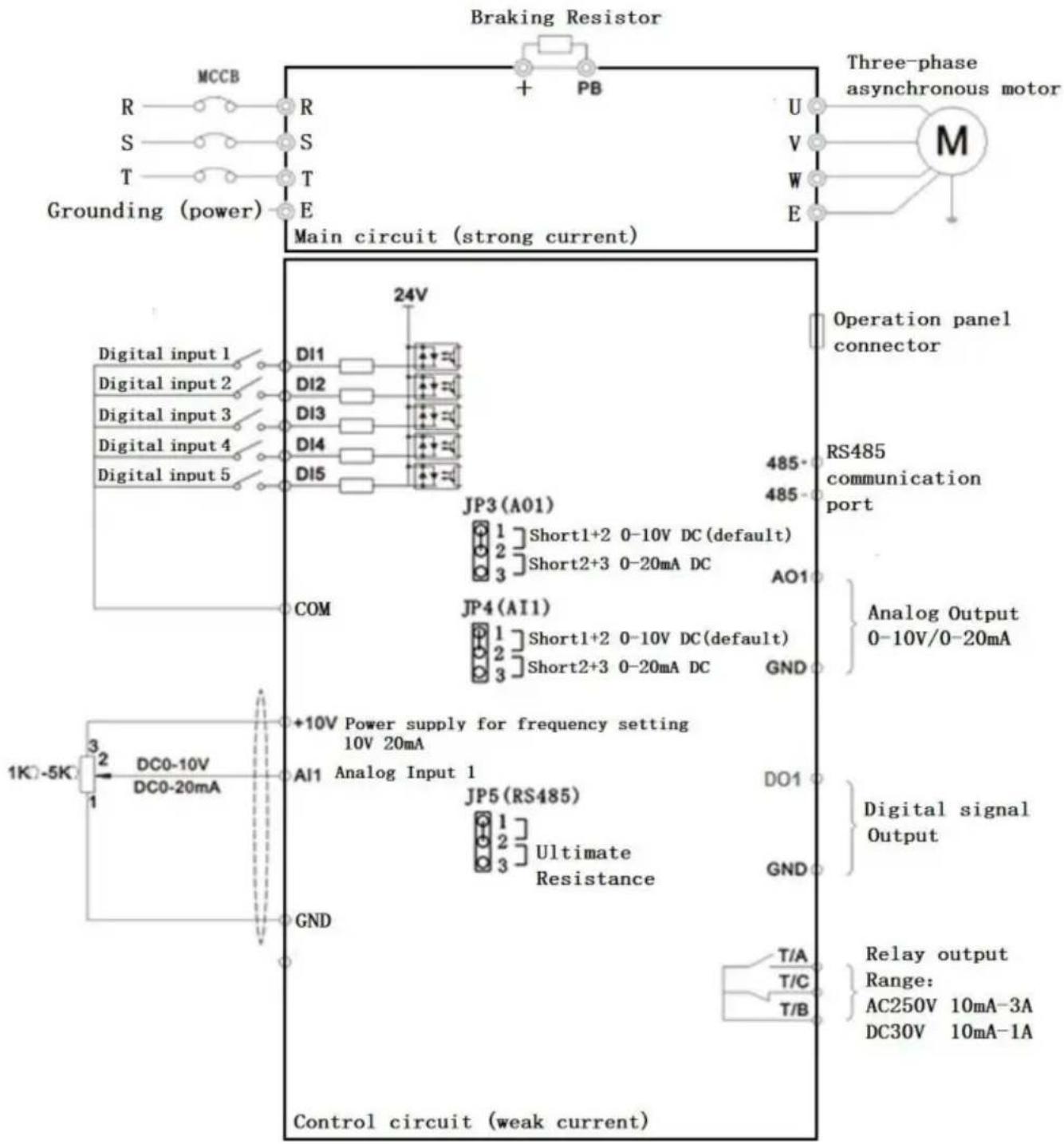

Figuur 1-3-1 0,75-11,0 kW bedrangsschema beschrijving besturingsaansluiting

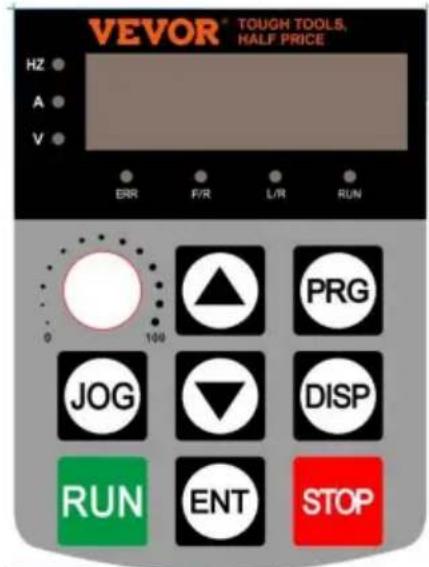

2. Bediening en weergave

Functie-indicatielampje beschrijving

Hz: Frequentiewergave-indicatielampje
y V: Spanningsindicatielampje
y A: Stroomindicatielampje
y ERR: storingsindicatielampje
F/R: Vooruit- en achteruitrij-indicatielampje
L/R: Communicatiecontrole-indicatielampje
y RUN: Indicatielampje voor rijden

Sleutel symbol	Naam	Functiedeclaratie
PRG	Programmeren sleutel	Menu gaat in of uit, met parameter wijziging
KNO	Bepaal de sleutel	Gaaar het menu en bevestig de parameterinstelling
ý	Bovenste toets	Toename van gegevens- of functiecodes
ý	Omlaag-toets	Verminderende data- of functiecodes
DISP	Shift-toets	Selecteer de parametermodiferbit en de inhoud weergeven
LOOP	Voer de sleutel uit	Start de omvormer onder het toetsbord werkingsmodus
STOP	Stop/Reset-toets Stop/reset-bewerking,
JOGGEN	Jog-toets	Bekerkt tot de P08.01-functiecode

1. Druk op de PRG- knop om P 0,00 weer te geben. 2. Met

de toetsen yy en DISP selecteert u het parameternummer dat u wilt wijzigen en de

Met de ENTER- toets gaat u maar de parameter,

1. Met de toetsen y en DISP kunt u de parameterwaarden wijzigien, met de toets ENTER slaat u de

parameters op, 4. Als u andere parameters wilt wijzigen, herhaalt u de stappen 2 en 3, zoals wijziging voltooiing, Keer terug maar de freiuentie-interface met behulp van de PRG- toets.

1. Samenvattende babel van functionele parameters:

P00, Monitoringgroep
P00.00	loopfrequentie	0,00 ð 320,00 Hz (P01.22 = 2) -
P00.01	Stel de frequentie in	0,0 ð 3200,0 Hz (P01.22 = 1) -
P00.02	Busbarspanning (V)	0,0V ð 3000,0V	-
P00.03	Uitgangsspanning (V)	0V ð 1140V	-
P00.04	Uitgangsstroom (A)	0,00A~655,35A	-
P00.05	Uitgangsvermogen (kW)	0 ð 32767	-
P00.06	Uitgangskoppel (%)	-200,0% ð 200,0%	-
P00.07	OF ingangsstatus	0 ð 32767	-
P00.08	DO-uitvoerstatus	0 ð 1023	-
P00.09	AI1-spanning (V)	0,01V	-
P00.10 AI2	Spanning (V) of stroom (mA)	0,00V ð 10,57V0,00mA ð 20,00mA	-
P00.12	telwaarde	0 ð 65535	-
P00.13 0 ð 65535	Lenghtwaarde		-
P00.14	Weergave laadsnelheid	0 ð 65535	-
P00.15	PID-instelling	0 ð 65535	-
P00.16	PID-feedback	0 ð 65535	-
P00.17	PLC-fase	0 ð 65535	-
P00.18 0 ~ 100 kHzpuls-ingangsfrequentie			-
P00.19	Feedbacksnelheid (Hz)	-320,00 Hz~320,00 Hz	-
P00.20	Resterende looptijd	-320,00 Hz 6500,00kHz	-
P00.21	AI1 Spanning vór correctie	0,000V ð 10,570V	-
P00.22	AI2 Spanning/Stroom voor correctie	0,000V ð 10,570V0,000mA ð 20,000mA	-
P00.24	lineaire snelheid	0 ð 65535 m/minuit	-
P00.25	Huidige vermogenstijd	0 ð 6500Min	-
P00.26	Huidige looptijd	0,0 ~ 6500,0 min	-
P00.28	Communicatie-installing	-100,00% ð 100,00%	-
P00.30	Frequentie X-weergave	0,00 Hz ~ 500,00 Hz	-
P00.31	Frequentie Y-weergave	0,00 Hz ~ 500,00 Hz	-
P00.32 Bekijk een willekeurige geheugenadreswaarde		0 yy 65535	-
P00.35	Doelkoppel, (%)	0,0°yy 359,9°	-
P00.37	Vermogensfactor Hoek		-
P00.39 Doelspanning van VF-scheiding		0V ~ Nominale motorspanning	-
P00.40 Uitgangsspanning van VF-scheiding		0V ~ Nominale motorspanning	-
P00.41	IN ingangsstatusweergave	-	-
P00.42	Weergave van de status van de DO-ingang	-	-
P00.43	DI-functiestatusweergave 1	(functie 01. functie 40)-	-
P00.44 DI-functiestatus visuele weergave 2		(Functie 41. Functie 80)-	-
P00-45	foutmelding	-	-
P00-59	Stel de frequentie in van (%)	-100,00% yy 100,00%	-
P00-60	Loopfrequentie (%)	-100,00% yy 100,00%	-
P00-61	Omvormerstatus	0 yy 65535	-

y-parameter die onder alle omstandigheden kan worden gewijzigd y-niet wijzigbare parameter onder runstatus •-de werkelijk gedetecteerde parameter, nicht wijzigbaar
FC	naam	Bereik instellen	Fabriek waarde	bewerken
P01 Basis functionele grop
P01.00	G/P-type	1: Type G (constante koppelbelasting model) 2: Type P (ventilator en waterpomp model)	1 y
P01.01	1. Motorbesturing modus	0: Snelheidssensorloze vector Controle 2: V/F-besturingsmodel	2 y
P01.02	Bediening commando	0: Bedieningspaneel-opdracht uitvoeren kanaal ("L/R" Licht uit)	0 y
	kanaal	1: Terminal Run-kanaal (lampjes "L/R" branden) 2: Communicatie commando kanaal ("L/R"-lampjes knipperen)
P01.03	Hoofdfrequentie bron X	0: Digitale instelling (vooraf ingestelde freiagentie P01.08, toetsenbord y/y-toets, vermogensverlies) 1: Digitale instelling (vooraf ingestelde freiagentie P01.08, toetsenbord y/y-toets, geheugen voor stroomuitval) 2: Al1 analogue set (0-10V); 3: Al2 analogue set (0-10V of 20mA); 4: Paneelpotentiometer; 5: Pulsset (0y50KHZ DI5); 6: Meertraps snugheidsset 7: Eenvoudige PLC-set; 8: PID-regeling ingesteld; 9: Communicatieset.	4 y
P01.04	Secundaire frequentlybron EN	Hetzelfde als P01.03 (Hoofdfrequentiebron X) ingesteld	0 y
P01.05	Beperk de selectie van Y wanner freiementsuperpositie	0: Verteleken met de yP01.10y Maximale freiagentie 1: Relatif ten opzichte van de freiementiebron X	0 y
P01.06	Limiet van Y wanner freiementsuperpositie	0% tot 150%	100% y
P01.07 Frequentiebron	Enkel cijfer: Frequentiebronselectie 0: Hoofdfrequentiebron X 1: Hoofd- en secundaire werkung	00
		resultaten (bewerkingsrelatie worden bepaald door tien cijfers)2: Hoofdfrequentie X en Secundaire frequentie Y-schakelaar3: Schakelen:tussen hoofd-frequentie X en Hoofd- en Resultaten van secundaire operaties 4: De frequentie Y schakelt met Hoofd- en secundaire operatie resultaten Tien cijfers: Frequentie-operatierelatie van X en Y0:X+Y1:X-Y2: Maximaal van de twee, 3: Minimaal twee.
P01.08	Prepositioniefrequentie	0,00Hz y Maximale frequentie yP01.10y	50,00Hertz	y
P01.09 Loo prichting		0: Consistente richting, 1:Tegengestelde richting	0 y
P01.10	Maximaleuitgangsfrequentie	Vector: 50,00Hz ~ 500,00HzV/V: 50,00 Hzy2000,00 Hz	50,00Hertz	y
P01.11	Bovengrensfrequeniebron	0: yP01.12y Instellen 1:Al1 instellen2: Al2 instellen3: Al3 instellen4: Puls instellen (0y50KHZ DI5);5: Communicatie instellen	0 y
P01.12	Bovengrensfrequenie	yP01.14yy yP01.10y	50,00Hertz	y
P01.13	Bovengrensfrequeniebias	0,00 Hz yyP01.10y	0,00 Hz y
P01.14	Ondergrens fiquentie	0,00 Hz yyP01.12y	0,00 Hz y
P01.15 Draagfrequentie		0,5 kHz y 16,0 kHz	Voor Model y
P01.16	Draagfrequentie Aanpassen met temperatuur	0: Nee,1: Ja	1 y
P01.17	Acceleratietijd 1	0,00s y 650,00s (P01.19=2)0,0s ~ 6500,0s (P01.19=1)0s y 65000s (P01.19=0)ReferenziefrequencyP01.25y	Voor Model	y
P01.18	Vertragingstijd 1			y
P01.19	Tijdseenheid van Versnelling en vertragingstijd	0:1 seconden1: 0,1 seconde2: 0,01 seconden	1 y
P01.21	Voorspanningsfrequentie van:frequentie Y wanner superpositie	0,00 Hz y MaximaleuitgangsfrequencyP01.10y	0,00 Hz y
P01.22	Resolutie van Fquentie	Resolutie van alle frequenties opdrachten.	2 y
P01.23	Uitschakelen geheugen voor Digitale:frequentie-instelling	0: Geen geheugen 1: Geheugen	0 y
P01.24	Selectie van motorparametergroep	0: Motorparametergroep 1, ep1: Motorparametergroep 2.	0 y
P01.25	Referentie:frequentie van Versnelling en vertragingstijd	0: Maximale:frequentieP01.10y 1:Instelling:frequentie2:100Hz	0 y
P01.26	Looptijd:frequentie-instructie OMHOOG/OMLAAG	0: Werkingsfrequentie,1: Frequentie instellen	0 y
	maatstaf
P01.27	Bron van opdrachtgebundelfrequentiebron	Enkel cijfer: freiestie van toewijzingvan opdrachten aan het bedieningsspaneelbronselectie0: Geen binding 1: Digitale set2:Al1 3:Al2 4:Al35: Puls ingesteld (0y50KHZ DI5);6: Multi-segment snugheid;7: Eenvoudige PLC8:PID9: CommunicatiesetTien cijfers: Terminal commandobinding freiestie bronselectie100 cijfers: communicatiecommando binding freiestiebronselectieDuizendcijferig: Automatisch de bindingsfreiertiebron uitvoerenselectie	0000 y
P02 Asynchrone motorparametergroep 1
P02.00	Motortype	0: Gewone asynchrone motor,1: Asynchrone motor metvariabile freiendentie	0 y
P02.01	Nominal vermogen vanmotor	0,1 kW y 400,0 kW	Volgensaar deModelVan deOmvormer	y
P02.02	Nominate spanning vanMotor	1V y 2000V		y
P02.03	Nominate stroom vanMotor	0,01A~655,35A(Omvormervermögen <=55kW)0,1A~6553,5A(Omvormervermögen> 55kW)		y
P02.04	Nominate frequence van motor	0,01 Hz y MaximaleuitgangsfrequentieyP01.10y		y
P02.05	Nominate snelheid van motor	1 tpm y 65535 tpm		y
P02.06	Statorweerstand van motor	0,001y y 65,535y (omvormervermogen<=55kW) 0,0001y y6,5535y (omvormervermogen> 55kW)0,001y y 65,535y	AfstemmenParameter	y
P02.07	Rotorweerstand van Motor	(omvormervermogen <=55kW) 0,0001y y 6,5535y(omvormervermogen> 55kW) 0,01mH y655,35mH		y
P02.08	Lekbestendigheid van Motor	(Omvormervermogen <=55kW)0,001 MHz y 65,535 MHz(Omvormervermogen>		y
P02.09	Wederzijdse watertand van Motor	55kW) 0,1mH y 6553,5mH(Omvormervermogen <=55kW)0,01mH y 655,35mH(Omvormervermogen> 55kW)		y
P02.10	Nullastroom van de motor	0,01A y P02.03(Omvormervermogen <=55kW)0,1A y P02.03(Omvormervermogen		y
P02.37 Tuning selectie		> 55kW) 0: geenwerking 1: Afstemming bij stilstaande motor 1 2: Dynamischeafstemming van de motor 3: Afstemming bij volledig stilstaande motor	0 y	2
P03 Vectorregelparameters van motorgroep 1
P03.00	Snelheidslus proportioneel 1	1 y 100	30 y
P03.01	Snelheidslus integratietijd 1	0,01sdehy10,00s	0,50sdehy
P03.02	Schakelfrequentie 1	0,00dehyP03.05dehy	5,00 Hzdehy
P03.03	Snelheidslus proportioneel 2	1dehy100	20dehy
P03.04	Snelheidslus integratietijd 2	0,01sdehy10,00s	1.00sdehy
P03.05	Schakelfrequentie 2	P03.02dehyMaximaleuitgangsfrequentiedehyP01.10dehy	10,00 Hzdehy
P03.06	Vectorcontrole van deverschuivingswinst	50%dehy200%	100%dehy
P03.07	SVC-koppelfiltertijd constanten	0,000sdehy0,100s	0,050sdehy
P03.09	Bovengrens koppelbron onder snelheidsregeling modus	0: P03.10 installing 1yAl1; 2yAl2;3: Al3;4: Puls ingesteld (DI5);5: Communicatie-installing;6: MIN (Al1, Al2)7: MAX (Al1, Al2)	0dehy
P03.10	Bovenste koppelgrens bij snelheidcontrolemodus	0,0%dehy200,0%	150,0%dehy
P03.13	Evenredige winst van opwinding verordening	0dehy60000	2000dehy
P03.14	Integrale winst van excitation verordening	0dehy60000	1300dehy
P03.15	Proportionele winst	0dehy60000	2000dehy
	van koppelregeling
P03.16	Integrale versterking van koppelregeling	0 ð 60000	1300 ð
P04 V/F-regelparameters
P04.00 VF	curve-installing	0: lineaire curve V/F1: Multipoint curve V/F 2:Afnemende koppelcurve 1(Kwadratische curve)3: Afnemende koppelcurve 2(1,2 vermogen)4: Afnemende koppelcurve 2(1,4 vermogen)6: Afnemende koppelcurve 2(1,6 vermogen)8: Afnemende koppelcurve 2(1,8 vermogen)10: VF volledig scheidingsmodus11: VF semi-scheidingsmodus 0,0%	0 ð
P04.01		(automatisch hefkoppel);0,1%~30,0%	Op model ð
P04.02		0,00 Hz ðMaximale uitgangsfrequencyyP01.10y	50,00 Hz ð
P04.03		0,00 Hz ð yP04.05y	0,00 Hz ð
P04.04		0,0% ð 100,0%	0,0% ð
P04.05		yP04.03y ð yP04.07y	0,00 Hz ð
P04.06	Koppelverhogingsinstalling	0,0% ð 100,0%Köppelverhogingsafsnijpunt Meervoudige V/F-frequenie 1 Meerv	0,0% ð
P04.07	Multi-point V/F Freq.	ëP04.05ëy ð Motorclassificatie Frequentie ðP02.04ë	0,00 Hz ð
P04.08	3 Multi-point V/F Voltage	0,0% ð 100,0%	0,0% ð
P04.09	3 V/F-regelingSlipfrequeniecompensatie	0,0% ð 200,0%	0,0% ð
P04.10	V/F Over excitatiewinst	0 ð 200	64 ð
P04.11	Oscillatie onderdrukkingswinst voor V/F	0 ð 100	Op model ð
P04.13	Spanningsbron door VF gezehden	0: Digitale instellenen ðP04.14ë1:A11 2:A123:A134: Pulsinstelling (DI5)5: Meervoudige instructie6: Eenvoudige PLC7: De PID8: Communicatie InstellingOpmerking: 100,0%, overeenkomend met de nominale motorspanning	0 ð
P04.14	Spanning voor VF-scheiding	0V ð Nominale motorspanning	0V ð
P04.15	Spanningsstijgtijd van VF-scheiding	0,0s ~ 1000,0sLet op: Tijd waarop 0V stijgt tot nominale spanning van de	0,0s ð
P04.16	Spanning dorpijd van VF scheiding	motorý 0,0s ð 1000,0sLet op: Tijd wonneer de nominale spanning van de motor is gedaal tot 0V	0,0s ð
P04.17	Uitschakelmodus van VF-scheiding	0: De freiuentie en de spanning calen afzonderlijk maar 0;1: Frequentie daalt na de Spanningsval় 0 -	0 ð
P04.18	Overstroomstoringactie stroom	50% y 200%	150% y
P04.19	Onderdrukking vanOver huidige stilstand	0: Uitschakelen,1: Inschakelen.	1	y
P04.20	De winst vanSuppression van Overhuidige stalling	0 y 100	20 y
P04.21	Compensatiecoefficient vanactie Overhuidige stalling	50% y 200%	50% y
P04.22	Overspanningsblokkade-actiespanning	650,0V y 800,0V	760,0V y
P04.23	Onderdrukking vanoverspanningsblokkade	0: Uitschakelen,1: Inschakelen.	1 y
P04.24	Onderdrukking'sFreq. versterkingvan overspanningsblokkade	0 y 100	30 y
P04.25	Onderdrukking'sSpanningsversterkingvan overspanningsblokkade	0 y 100	30 y
P04.26	Maximale stijgingfrequentielmiet voorOverspanningsstoring	0 y 50Hz	5 Hz y
Groep P05, invoerparameters
P05.00	DI1-aansluitingfunctie	0: Geen functie;1: Vooruitrijdend (FWD) ofRennen;2: Achteruitrijden (REV) ofVooruit/achteruit schakelaar3: drie-draads loopregeling 4:vooruit-jogregeling (FJOG)5: Achteruit jog-besturing (RJOG)	1	y

6: Frequentieverhoging (Terminal UP) 7: Freq. afname (Terminal OMLAAG) 8: Vrije uitschakelcontrole 9: Externe resetsignaalingang (RST) 10: Werking onderbreken; 11: Externe foul normal open (NO) ingang 12: Meerdere snelheden 1 13: Meerdere snelheden 2 14: Meerdere snelheden 3 15: Meerdere snelheden 4 16: ACC/DEC tijdselectie 1 (TT1) 17: ACC/DEC tijd selecteren 2(TT2) 18: Frequentiebronschakelaar 19: OMHOOG/OMLAAG Freq. nul wissen (terminal, toetsenbord) 20: Opdracht uitvoeren Schakelen eindpunt 1 21: VFD ACC/DEC verbieten 22: PID-regeling Pauze 23: PLC-status reset 24: Slingerfrequentie Pauze 25: Tellingang 26: Teller resetten 27: Lengtetel-ingang 28: Lengte-reset 29: Koppelregeling uitschakelen 30: Pulsinstilling (alleen DI5 kan worden ingesteld, P05.04=30) 31: Gereserveerd; 32: DC-remmen onmiddelijk; 33: Externe foutingang (normaal gesproken

		geslotenýNCý34: FrequentiewijzigingMaakl het mögelijk35: PID-ingangssignaal omgekeerd;36: Externe parkeerterminal 137: Opdracht uitvoeren Schakelen eindpunt 238: PID integrale Pauze;39: Frequentie X schakelt met devooraf ingestelde freiertie40: Frequentie Y schakelt met devooringestelde freiertie41: Motorselectieklem 143: De PID-parameters schakelen44: Door de gebruiker gedefinieree tout 145: Door de gebruiker gedefinieree tout 246: Snelheidsregeling /Koppelregeling schakelaar47: Noodstop48: Externe parkeerterminal 249: Langzaam at DC remmen50: Looptijd gewist;51: Twee-draads besturing / Drie-draadsbedieningsschakelaar52: Omkeren uitschakelen;
P05.01	DI2-aansluitingfunctioneel		4 ŵ
P05.02	DI3-aansluitingfunctioneel		9 ŵ
P05.03	DI4-aansluitingfunctioneel		12 ŵ
P05.04	DI5-aansluitingfunctionie(alleen DI5 kan)		13 ŵ
	installing Puls functie, P05.04=30)
P05.10 DI-filtertijd		0.000s ð 1.000s	0,010s ð
P05.11	Terminale controle Modus	0: Twee-draads besturingsmodus 1, 1: Twee-draads besturingsmodus 2, 2: Drie-draads besturingsmodus 1, 3: Drie-draads besturingsmodus 2.	0 ð
P05.12	Frequentie aanpassingsstap maat	0,001 Hz/s ð 65,535 Hz/s	1,00 Hz/s ð
P05.13	Minimale input van AI bocht 1	0,00V ð P05.15	0,00V ð
P05.14	Correspondend waarde van Al-curve 1's Min. invoer	-100,0% ð +100,0%	0,0% ð
P05.15	Max. invoer van AI bocht 1	P05.13 ð +10,00V	10,00V ð
P05.16	Correspondend waarde van Al-curve 1's Max. invoer	-100,0% ð +100,0%	100,0% ð
P05.17	Al-curve 1 filtering tijd	0,00s ð 10,00s	0,10s ð
P05.18	Al-curve 2's Min. invoer	0,00V ð P05.20	0,00V ð
P05.19	Correspondend waarde van Al-curve 2's Min. invoer	-100,0% ð +100,0%	0,0% ð
P05.20 Max. invoer van AI2		P05.18 ð +10.00V	10,00V ð
P05.21	Correspondend waarde van Al-curve 2's Max. invoer	-100,0% ð +100,0%	100,0% ð
P05.22	Al-curve 2-filtering tijd	0,00s ð 10,00s	0,10s ð
P05.23	Al-curve 3's Min. invoer	-10,00V ð P05.25	-10,00V ð
P05.24	Correspondend waarde van Al-curve 3's Min. invoer	-100,0% ð +100,0%	0,0% ð
P05.25	Max. invoer van Al bocht 3	P05.23 ð +10,00V	10,00V ð
P05.26	Correspondend waarde van Al-curve 3's Max. invoer	-100,0% ð +100,0%	100,0% ð
P05.27	Al-curve 3 filtering tijd	0,00s ð 10,00s	0,10s ð
P05.28	Min. waarde van Pulsingang	-10,00V ð P05.25	0,00V ð
P05.29	Correspondend waarde van Pulse's Minimale invoer	-100,0% ð +100,0%	0,0% ð
P05.30	Maximale waarde van Pulsingang	P05.23 ð +10,00V	10,00V ð
P05.31	Correspondend waarde van Pulse's Max. invoer	-100,0% ð +100,0%	100,0% ð
P05.32	Pulsfiltering tijd	0,00s ð 10,00s	0,10s ð
P05.33 AI-curveselectie		Enkele bit: Al1-curveselectie1: Ik heb 1 hoeren(14.00研究成果, die P05.13 ~ P05.16)2: Ik heb 2 hoeren(14.00研究成果, die P05.18 ~ P05.21)3: Ik heb 3研究成果(14.00研究成果, die P05.23 ~ P05.26)	321 ð
		4: Ik heb 4 hoeren (16.00 uur, wie P24.00ÄP24.07) 5: Ik heb hoeren 4 (16.00 uur, wie P24.08ÄP24.15) Tien bits: Al2-curveselectie (hetzelfde als enkele bit 1~5) Honderd bit: Al3-curveselectie (hetzelfde als hierboven)
P05.34	De AI is hieronder het minimum invoerinstelling selectie	Enkele bit: Al1 onder Min. invoerinstelling 0: Overeenkomstige waarde van Min. invoer Tien bits: Al2 onder Min. invoerinstelling (hetzelfde als enkele Honderd bit: Al3 onder Min. invoerinstelling (hetzelfde als hierboven)	1: 0,0% 000 Å bit 1~2)
P05.35 DI1	-Vertragingstijd	0,0s ~ 3600,0s	0,0s Å
P05.36 DI2	vertragingstijd	0,0s ~ 3600,0s	0,0s Å
P05.37 DI3	-Vertragingstijd	0,0s ~ 3600,0s	0,0s Å
P05.38	DI1-DI5-aansluiting geldig modusselectie	0: Hoog niveau effectief, 1: Laag niveau effectief Enkele bit: DI1; Tien bits: DI2; Honderden Bit: DI3; Duizend bits: DI4, Tienduizend Bit: DI5	00000 Å
P05.39	DI6-DI7-aansluiting geldig modusselectie	0: Hoog niveau effectief, 1: Laag niveau effectief Enkele bit: DI6,	00000 Å
		Tien Bit: DI7
Groep P06, Uitvoerparameters
P06.01	DO1-uitgang functie selectie	0: Geenuitgang 1: In bedrijfindicator; 2: Storing uitgang (voor vrijuitschakelstoring)3: Frequentieniveaudetectiesignaal 1 (P14T1)4: Frequentiaankomstindicator (FAR)5: VFD-nulsnelheid tijdenshet draaien (tijdens het draaien)6: Motor overbelasting Vroegtijdige waarschuwing7: Omvormer overbelastingVroegtijdige waarschuwing8: De Set Count arriveert9: Het opgegeven,aantal is bereikt10: Lengte is bereikt11: De PLC-cyclus is voltooid12: Geaccumuleerde looptijdarriveert13: Frequentiebeperking14: Koppelbegrenzing15: Klaar om te rennen16yAl1>Al217: Uitgangsfrequentie bereikt Bovenbeperken18: Uitgangsfrequentie bereiktondergrens (tijdens bedrivif)19: Uitvoer van de onderdukstatus 20:Communicatie-installung 21: Locatie isvoltooid (gereserveerd) - 25 -	0 y
P06.02	ControlebordRelais(TA-TB-TC)FunctieSelectie		2 y
		22: Locatie nabijheid (gereserveerd) 23: Nulsnelheid 2 (ook output bij uitschakeling) 24: Geaccumuleerde inschakeltijd arriveert 25: Frequentieniveaudetectiesignaal 2 (P14T2) 26: Uitgangsfrequentie 1 bereikt 27: Uitgangsfrequentie 2 bereikt 28: Uitgangsstroom 1 bereikt 29: Uitgangsstroom 2 bereikt 30: Regelmatig bereikt 31: Ingangssignaal AI1 overschrijding 32: Belasting valt weg 33: VFD draait weiteruit 34: Nulstroomstatus 35: De Power-module temperatuur bereikt 36: Uitgangsstroom buiten limiet 37: Uitgangsfrequentie bereikt ondergrens (uitschakeling ook uitgang) 38: Foutuitgang (alle foulten) 39: Oververhitting motor Vroegtijdige waarschuwing 40: Deze looptijd komt 41: Storingsuitgang (+), uitschakelfout en geen onder drukuitgang)
P06.07	Selectie van AO1-uitgangsfunctie	0: Werkingsfrequentie, 1: Instelfrequentie.	0 y
P06.08	Selectie van AO2-uitgangsfunctie	2: Uitgangsstroom, 3: Uitgangskoppel, 4: Uitgangsvermogen, 5: Uitgangsspanning,	1 y
		6: Ingangspulsfrequentie.7: AI1 8:AI29: AI310: Lengte11: Telwaarde12: Communicatie-instelling, 13:Motorsnelheid14: Uitgangsstroom. (100,0%Overeenkomend met 1000.0A)15: Uitgangsspanning (100,0% (Overeenkomend met 1000,0V)16: Motoruitgangskoppel(Percentage van de werkelijkke waarde relatief ten opzichte van het motorvermogen)17: VFD-uitgangskoppel(Percentage van de werkelijkke waarde relatief ten opzichte van VFD-classificatie)
P06.10	AO1 nul-biascoefficiert	-100,0% ð +100,0%	0,0% ð
P06.11	AO1-winst	-10,00 ð +10,00	1,00 ð
P06.12	AO2 nul-biascoefficiert	-100,0% ð +100,0%	0,0% ð
P06.13	AO2-winst	-10,00 ð +10,00	1,00 ð
P06.17	DO-uitgangsvertragingtijd	0,0s ~ 3600,0s	0,0s ð
P06.18	RELAIS-uitgangvertragingstijd	0,0s ~ 3600,0s	0,0s ð
P06.19	RELAY2-uitgangvertragingstijd	0,0s ~ 3600,0s	0,0s ð
P06.22	DO uittvoer geldigstatusselectie	0: Positieve logica, 1: Anti-logicaEnkele bit: DOTien bit: RELAY1	00000 ð
		Honderd Bit: RELAY2
Groep P07, Start- en stopbesturingsparameters
P07.00 Startmodus	Snelheidsregatietmethode	0: Direte start1: Begin met snelheidsregistatie2: DC-remmen + start bij startfrequentie	0 y
P07.01		0: Begin met de afsluitingfrequentie1: Begin met de werkfrequentie2: Begin op het maximumfrequentie	0 y
P07.02	Snelheid vansnelheidsregistatie	1 y 100	20 y
P07.03 Startfrequentie		0,00 Hz ~ 10,00 Hz	0,00 Hz y
P07.04	Startfrequentiehoudijd vast	0,0s ~ 100,0s	0,0s y
P07.05	DC-remstroombij het opstarten	0% tot 100%	0% y
P07.06	DC-remtijd bijopstarten	0,0s ~100,0s	0,0s y
P07.07	VersnellenEnVertragendemodus	0: lineaire Acc/Dec-modus1: S-curve Acc/Dec-modus A2: S-curve Acc/Dec-modus B	0 y
P07.08	Tijdsverhouding van Startsegment in Skromme	0,0%~y100,0%-P07.09y	30,0% y
P07.09	Tijdsverhouding van Startsegment in Skromme	0,0%~y100,0%-P07.08y	30,0% y
P07.10	Stopmodus	0: Vertragen om te stoppen 1: Uitrollen om stoppen	te 0 yy
P07.11	Frequentie drempel van DC rem	0,00Hz ~ Maximale frequentie. yyP01.10yy	0,00 Hz yy
P07.12	DC-remvertragingijd	0,0s ~ 100,0s	0,0s yy
P07.13 DC	remstroom	0% yy 100%	0% yy
P07.14	DC-remtijd bij stop	0,0s ~ 100,0s	0,0s yy
P07.15	DC-rem benuttingsgraad	0% yy 100%	100% yy
P07.18	Snelheidsgratiet huidig	30% yy 200%		yy
P08 Groepstoetsborden en weergaveparameters
P08.01 M-toetsfunctie	0: De M-sleutel is ongeldig 1: Schakelen:tussen afstandsbediening Besturing (terminal-of communicatiebesturing) en bedieningspaneelbesturing, wonneer yyP01.02yy = 1 of 2 2: FWD/REV-schakelaar 3: FJOG (Voorwaartse jog-besturing) 4: RJOG (Reverse jog-besturing)		0 yy
P08.02	STOPPEN/HERSTellen sleutelfunctie	0: De STOP/RES-toets is alleen geldig de paneelbesturingsmodus 1: De STOP/RES-toets Altijd geldig	in 1 yy
P08.03	LED geeft parameter 1 in wee Bedrijfsstatus	0000~FFFF Bit00: Loopfrequentie 1 (Hz) Bit01: Frequentie instellen (Hz) Bit02: Busspanning (V)	1V yy
		Bit03: Uitgangsspanning (V) Bit04: Uitgangsstroom (A) Bit05: Uitgangsvermogen (kW) Bit06: Uitgangskoppel (%) Bit07: DI-ingangsstatus Bit08: DO-uitvoerstatus Bit09: AI1-spanning (V) Bit10: AI2-spanning (V) Bit11: AI3-spanning (V) Bit12: Telwaarde Bit13: Lengtewaarde Bit14: Weergave laadsnelheid Bit15: PID-installingen
P08.04	LED Goes parameter 2in wee Bedrijfsstatus	0000~FFFF Bit00: PID-feedback Bit01: PLC-fase Bit02: PULSE Ingangs Frequentie (kHz) Bit03: Loopfrequentie 2 (Hz) Bit04: resterende looptijd Bit05:AI1-gecorrigeerde frontspanning (V) Bit06:AI2-gecorrigeerde frontspanning (V) Bit07: AI3-gecorrigeerde frontspanning (V) Bit08: Lijnsnelheid Bit09: Huidige vermogenstijd (Uur) Bit10: Huidige looptijd (min) Bit11:PULSE Ingangs Frequentie (Hz) Bit12: Communicatie-installung Waarde	0 y
		Bit13: Encoder-feedbacksnelheid (Hz) Bit14: Hoofdfrequentie X-weergave (Hz) Bit15: Secundaire frequentie Y Weergave (Hz)
P08.05	LED-schemen parameter in Stop toestand	0000~FFFF Bit00: Frequentie instellen (Hz) Bit01: Busspanning (V) Bit02: DI-ingangsstatus Bit03: DO-uitvoerstatus Bit04: AI1-spanning (V) Bit05: AI2-spanning (V) Bit06: AI3-spanning (V) Bit07: Telwaarde Bit08: Lengtewaarde Bit09: PLC-fase Bit10: Laadsnelheid Bit11: PID-instellenen Bit12: PULSE-ingangsfreiagentie (kHz)	33 y
P08.06	Laadsnelheid weergavefactor	0,0001 y 6,5000	1.0000 y
P08.07	Vermogensmodule temperatuur	0,0y y 100,0y	-	•
P08.08	Productnummer	-	-	•
P08.09	Cumulatif looptijd	0u y 65535u	-	•
Groep P09, hulpfunctie
P09.00	Jogfrequentie	0,00Hz ~ Maximale frequentie. yP01.10y	2,00 Hz y
P09.01	Jog Acc-tijd	0,0s ~ 6500,0s	20.0s y
P09.02	Jog Dec-tijd	Aanbevolen tijd: 0,4~4,0 kW 7.5S 5,5~30,0 kW 15,0S 37,0 y 132,0 kW 40,0 S 160,0y 630,0KW 60,0S	20.0s y
P09.03	Acceleratietijd 2		15.0	y
P09.04	Vertragingstijd 2			y
P09.05	Acceleratietijd 3			y
P09.06	Vertragingstijd 3			y
P09.07	Acceleratietijd 4			y
P09.08	Vertragingstijd 4			y
P09.09 Springfrequentie 1		0,00Hz ~ Maximale frequentie. yP01.10y	0,00 Hz y
P09.10 Springfrequentie 2			0,00 Hz y
P09.11	Springende frequentie. bereik		0,01 Hz y
P09.12	Positief en Omgekeerde dood tijd	0,0s ~ 3000,0s	0,0s y
P09.13	Achteruit frequentie toestemming	0: Toegestaan; 1: Verbieten	0 y
P09.14	Wanneer de instelling freq. is lager dan de ondergrens van frequente	0: Draai op een lagere limietfrequentie 1: Stopen 2: werkung met nulsnelheid	0 y
P09.15	Controle over druppelen	0,00 Hz ~ 10,00 Hz	0,00 Hz y
P09.16	Instelling cumulatieve kracht	0u y 65000u	0u y

bij aankomst

P09.17	Instelling cumulatif	0udehy65000u	0udehy
aankomst	Iopende P09.18 Startbeveling	0: Onbeschermd;	0y
P09.19	Frequentie detectiewaarde 1 (P14T1)	0,00Hz ~ Maximale frequente. yP01.10y	50,00 Hertz	y
P09.20	Frequentiedetectievertragingwaarde (P14T1)	0,0% ~ 100,0% (P14T1-niveau)	5,0% y
P09.21	Frequentie bereikt de gedetecteerde bredte	0,0% ~ 100,0% (Maximale frequente)	0,0% y
P09.22	Frequentehopping-functie Tijdens Acc en dec.	0: Ongeldig, 1: geldig	0y
P09.25	Schakelfrequente van versnellingsstijd 1 en tijd 2	0,00Hz ~ Maximale frequente. yP01.10y	0,00 Hz y
P09.26	Schakelfrequente van vertragingstijd 1 en tijd 2	0,00Hz ~ Maximale frequente. yP01.10y	0,00 Hz y
P09.27	Terminal Jog-prioriteit	0: Ongeldig, 1: geldig	0y
P09.28	Frequentie detectiewaarde 2 (P14T2)	0,00Hz ~ Maximale frequente	50,00 Hertz	y
P09.29	Frequentiedetectievertragingwaarde (P14T2)	0,0% ~ 100,0% (P14T2-niveau)	5,0% y
P09.30	Willekeurige aankomstfrequente	0,00Hz ~ Maximale frequente	50,00 Hertz	y
	detectiewaarde 1
P09.31	Willekeurige aankomstfrequentie gestehteerde bredte 1	0,0% ~ 100,0% (Maximale frequentie)	0,0% y
P09.32	Willekeurige aankomstfrequentie detectiewaarde 2	0,00Hz ~ Maximale frequentie	50,00 Hertz	y
P09.33	Willekeurige aankomstfrequentie gestehteerde bredte 2	0,0% ~ 100,0% (Maximale frequentie)	0,0% y
P09.34	Nulstroom detectieniveau	0,0% y 300,0% 100,0% kommt overeen met de nominale motorstroom	5,0% y
P09.35	Vertragingstijd van Huidige detectie	0,01s y 600,00s	0,10s y
P09.36	Huidige waarde van uitvoer over huidig	0,0% (Niet gedetecteerd) 0,1% ~ 300,0% (Nominale motorstroom)	200,0% y
P09.37	Vertragingstijd van Uitvoer over huidige detectie	0,00s y 600,00s	0,00s y
P09.38	Willekeurige aankomst huidige	0,0% ~ 300,0% (Nominale motorstroom)	100,0% y
P09.39	Willekeurige aankomst huidige 1 bredte	0,0% ~ 300,0% (Nominale motorstroom)	0,0% y
P09.40	Willekeurige aankomst huidige 2	0,0% ~ 300,0% (Nominale motorstroom)	100,0% y
P09.41	Willekeurige aankomst huidige 2 bredte	0,0% ~ 300,0% (Nominale motorstroom)	0,0% y
P09.42	Timerfunctie selectie	0: Ongeldig, 1: geldig	0 y
P09.43 Timer-looptijd		0: P09.44-installung,	0 y
	selectie	1:Al12: Al23: Al3Het analoge ingangsbereik kommt overeen met deyP09.44y
P09.44	Timer loopt tijd	0,0 min ~ 6500,0 min	0,0 minuut	y
P09.45	Al1ingangsspanningsbeveiligingswaarde ondergrens	0,00V y P09.46	3,10V y
P09.46	Al1 ingangsspanning beschemingswaarde bovengrens	P09.45 y 10.00V	6,80V y
P09.47	Overtemperatuurbeveiliging Waarde	0y y 100y	75y y
P09.48	Koelventilator controle	0: Ventilator draait tijdens VDF- Werking1: Altijd draaien als er stroom is op;	0 y
P09.49	Wekfrequentie	Slaapstandfrequentie (P09.51) ~ Maximale freiendentieP01.10y	0,00 Hz y
P09.50	Vertraging bij het wakker worden tijd	0,0s ~ 6500,0s	0,0s y
P09.51 Slaapfrequentie		0,00Hz ~ Wekfrequentie yP09.49y	0,00 Hz y
P09.52 Slaapvertragingstijd		0,0s ~ 6500,0s	0,0s y
P09.53	Aankomstijd van deze operatie	0,0 ~ 6500,0 min	0,0 minuut y
P09.54	Correctiefactor van Uitgangsvermogen	0,00% y 200,0%	100,0% y
P10 coop Fout en Bescherming
P10.00	Motor overbelasting bescherming	0: Uitschakelen, 1: Inschakelen	1	\( \breve{y} \)
P10.01	Motor overbelasting beschermingswinst	0,20 \( \breve{y} \) 10,00	1,00 \( \breve{y} \)
P10.02	Motor overbelasting vroege waarschuwing factor	50 \( \breve{y} \) 100%	80% \( \breve{y} \)
P10.07	Kortsluiting maar aardbeveiliging bij inschakelen	0: Uitschakelen, 1: Inschakelen	1 \( \breve{y} \)
P10.08	Remeenheid startspanning	650,0V \( \breve{y} \) 800,0V	690V \( \breve{y} \)
P10.09	Automatische storing reset tijden	0 \( \breve{y} \) 20	0 \( \breve{y} \)
P10.10	DOEN actie selectie tijdens automatische fouc oprouc urollelton	0: Geen actie 1: Actie	0 \( \breve{y} \)
P10.11	Interval voor Automatische storing oprouc urollelton	0,1s \( \breve{y} \) 100,0s	1,0s \( \breve{y} \)
P10.12	Bescherming gegen verlies van ingangsfase/ Beveiliging gegen intrekken van vermogensrelais	Single Bit: Bescherming gegen verlies van ingangsfase 0: Uitschakelen, 1: Inschakelen Tien bits: bescherming gegen het intrekken van het vermogensrelais 0: Uitschakelen, 1: Inschakelen	11 \( \breve{y} \)
P10.13	Bescherming gegen verlies van uitgangsfase	0: Uitschakelen, 1: Inschakelen	1	\( \breve{y} \)
P10.14	Eerste keer falen type	0: Geen fout 1: (Gereserveerd)		-
P10.15	Tweede mislukking type	2: Overstroom in het Acc-proces3: Overstroom in Dec-proces4: Overstroom bij constante snelheid5: Overspanning in het Acc-proces6: Overspanning in Dec-proces7: Overspanning bij constante snelheid8: Bufferweerstand overbelasting9: Onderspanning10: VFD-overbelasting11: Motor overbelasting12: Ingangsfase verlies13: Uitgangsfaseverlies14: Powermodule is oververhit15: Externe foult16: Communicatie-uitzondering17: Vermogensrelais is abnormaal18: Abnormale stroomdetectie19: Motorfstelling is abnormaal21: Parameter lezen en schrijven uitzondering22: Andere hardware abnormaal23: Motor kortsluiting maar aarde26: Aankomstijdens runtime27: Gebruiker Aangepaste foult 128: Gebruiker aangepaste foult 229: De inschakeltijd is aangebrozen30: Laad drop31: Runtime PID-feedback is verloren40: Snelle stroomlimiet time-out41: Schakel de motorijdens bedrijf42: Snelheidsafwijking is te groot		·
P10.16	Derde (meest recente) type storing			·
		43: Motor overtoerental
P10.17	Frequentie bij de derde (meest recente) storing			•
P10.18	Stroom bij de derde (meest recente) fout			•
P10.19	Busspanning bij de derde (meest recente) storing			•
P10.20	Ingangsaansluiting status op de derde (meest recent) mislukking			•
P10.21	Uitgangsklem status op de derde (meest recent) mislukking			•
P10.22	De omvormer status op de derde (meest recent) mislukking			•
P10.23	Inschakeltijd voor de derde (meest recente) mislukking			•
P10.24	Looptijd voor de derde (meest recente) mislukking			•
P10.27	Frequentie bij de tweede mislukking			•
P10.28	Stroom bij de tweede mislukking			•
P10.29	Busspanning bij de tweede fou			•
P10.30	Ingangsaansluitingstatus voor detweede mistrukking			•
P10.31	Uitgangsklemstatus bij de tweede mistrukking			•
P10.32	De omvormerstatus bij de tweede mistrukking			•
P10.33	Inschakeltijd voorde tweede mistrukking			•
P10.34	Looptijd voor detweede mistrukking			•
P10.37	Frequentie bij deeerste mistrukking			•
P10.38	Stroom bij de eerstemislukking			•
P10.39	Busspanning bij deeerste storing			•
P10.40	Ingangsaansluitingstatus bij deeerstmislukking			•
P10.41	Status van duitgangsterminal bij deeerstemislukking	eerste		•
P10.42	De omvormerstatus bij deeerstmislukking			•
P10.43	Inschakeltijd voordeeerste mistrukking			•
P10.44 Looptijd voor de				•
	eerste mislukking
P10.47	Foutbeveiliging actie selectie 1	Enkele bit: Motoroverbelasting (Err11) Tien bits: ingangsfaseverlies, (Err12) Honderd bit: Uitgangsfaseverlies, (Fout 13) Duizend bit: externe foul (Err15) Tienduizend Bit: Communicatie-uitzondering, (Err16) 0: Coast to stop; 1: Stop by Stop-modusþP07.10þ 2: Blijf rennen; Enkele bit/	00000þ
P10.48	Foutbeveiliging actie selectie 2	honderd bit/duizend bit: (Gereserveerd) Tien bits: Parameter lezen en schrijf uitzondering (Err21) Tienduizend Bit: Runtime aankomst (Err26) 0: Van kust tot stop; 1: Stop-by-stop-modusþP07.10þ Enkele	00000þ
P10.49	Foutbeveiliging actie selectie 3	bit: aangepaste bout 1 door de gebruiker (Err27) Tien Bit:: Gebruiker Aangepaste bout 2 (Fout 28) Honderd bit: inschakeltijd arriveeert (Err29) Duizend bit: belastingsverlies (Err30) 0: Uitrollen tot stilstand; 1: Stopen in de stopmodusþP07.10þ 2: Spring maar 7% van de nominale freiagentie van de motor en blijf draaien, bedien de motor en keer terug�aar de ingestelde freiagentie wanneer	00000þ
		laadherstel Tienduizend Bit: PID-feedback verlies (Err31) 0: Uitrollen tot stilstand; 1: Stoppen door stopmodus ŷP07.10ŷ 2: Blijven
P10.50	Selectie van foutbeveiligingsactie 4	draaien; Enkele bit: Snelheidsafwijking te groot (Err42) Tien bits: Motor overtoerental (Err43) Honderd Bit: (Gereserveerd) Duizend bit: Snelheidsfeedbackfout (Err52) 0: Uitrollen tot stilstand; 1: Stop-by-Stop-modusŷP07.10ŷ 2: Blijf draaien; 0: De	00000 ŵ
P10.54	Blijf de frequentieselectie uitvoeren bij een	huidige freiunte 1: De ingestelde freiunte 2: Draaien op de bovenste limietfreiunte 3: Draaien op de onderste limietfreiunte 4: Draaien op abnormale reserve freiette	0 ŵ
P10.55	Abnormale reserve freiette	0,0%~100,0% (100,0% komt overeen met Max freqŷP01.10ŷ	100,0% ŵ
P10.59	Onmiddelijke stroomvoorzlening zonder onderbreking	0: Ongeldig 1: Verminder de snelheid; 2: Vertragsstop	0 ŵ
P10.60	De Pauze oordeelsspanning van Instant power non-stop	80,0% ŵ 100,0% (Standaard busspanning)	90,0% ŵ
P10.61	Spanningsherstel Oordeelstijd van Direkte kracht	0,00s ŵ 100,00s	0,50s ŵ
	non-stop
P10.62	De oordeelsspanning van Instant power non-stop	60,0% ~ 100,0% (Standaard busspanning)	80,0% y
P10.71	Winst van Instant stroom non-stop	0 y 100	40 y
P10.72	Integraal coëfficient van Onmiddelijke stroomvoorzlening zonder onderbroking	0 y 100	30 y
P10.73	Vertragingstijd van Onmiddelijke kracht non-stop	0 ~ 300,0s	20,0s y
P10.63	Bescherming gegen vallen van lading selectie	0: Ongeldig, 1: geldig	0 y
P10.64	Detectieniveau voor ladingval	0,0 y 100,0y	10,0% y
P10.65	Laadval detectietijd	0,0~60,0s	1,0s y
P10.67	Te hoge snelheid detectiewaarde	0,0% ~ 50,0% (Max. freiagentie yP01.10y)	20,0% y
P10.68	Detectietijd voor te hoge snelheid	0.0s: Niet detecteerbaar 0,1~60,0s	1,0s y
P10.69	De detectie waarde voor Snelheid afwijking ook groot	0,0% ~ 50,0% (Max. freiagentie yP01.10y)	20,0% y
P10.70	De detectieijd voor snelheid afwijking ook groot	0,0s: 0,1 ~ 60,0s	5,0s y
P11-groep PID-function
P11.00 PID-ingskanaal	0: P11.01-installing1:Al12:Al23:Al34: Pulsinstalling (DI5)5: Communicatie-installing6: Meertraps snugheid7: Instillingen voor toetsenbord-encoder	0 ŷ
P11.01	Instelling digitalereferentie-ingang	0,0 ŷ 10,00	3,00 ŷ
P11.02	PID-feedbackkanaal	0:Al11:Al22: Al33: Al1-A124: Pulsinstalling (DI5)5: Communicatie-installing6yAl1+Al27yMAXy|Al1|, |Al2|y8:MIN (|Al1|, |Al2|y	0 ŷ
P11.03	PID-polariteit	0: Positieve richting,1: Negatieve richting	0 ŷ
P11.04	Bereik van PIDfeedback	0 ŷ 100,00KG	10,00 ŷ
P11.05	Proportionele winstKP02	0,0 ŷ 100,0	20,0 ŷ
P11.06	IntegratietijdTi1	0,01s ŷ 10,00s	2.00s ŷ
P11.07	AfgeleideijdTd1	0.000s ŷ 10.000s	0,000s ŷ
P11.08	PID-omkeringafsnijfrequentie	0,00 ~ Maximale frequenta	2,00 Hz ŷ
P11.09	De limiet van PIDafwijking	0,0% ŷ 100,0%	1,0% ŷ
P11.10	Differentièle begrenzer van PID	0,00% y 100,00%	0,10% y
P11.11	PID- ingangssignaalwijzigingstijd	0,00 y 650,00s	0,00s y
P11.12	PID-feedback filterijd	0,00 y 60,00s	0,00s y
P11.13	De PID-uitvoerfilterijd	0,00 y 60,00s	0,00s y
P11.15	Proportionele winst KP03	0,0 y 100,0	20,0 y
P11.16	Integratietijd Ti2	0,01s y 10,00s	2.00s y
P11.17	Afgeleideijd Td2	0.000s y 10.000s	0,000s y
P11.18	De PID parameterschakete automatische schakelaar volgens voorwaarden	0: Geen schakelaar1: Schakelen via de DI-aansluiting de afwijking	0 y
P11.19	De PID parameterschakeling Afwijking 1	0,0% ~ P11,20	20,0% y
P11.20	De PID parameterschakeling Afwijking 2	P11,19 ~ 100,0%	80,0% y
P11.21	Initièle waarde van PID	0,0% y 100,0%	0,0% y
P11.22	Houdtijd van PID-initiaal	0,00 y 650,00s	0,00s y
P11.23	Maximale positieve afwijking van witvoer	0,00% y 100,00%	1,00% y
P11.24	Maximale afwijking afwijking van Tweeuitvoer	0,00% y 100,00%	1,00% y
P11.25	De PID-integraaleigens	Enkele bit: integrale scheiding0: Ongeldig, 1: geldigTien Bit: wonneer de frequentaie bereikt de grenzen0: Ga door met integrale regulatie, 1: Stop integrale regulatie	00 y
P11.26	PID-feedback verliesdetectie waarden	0,1% ~ 100,0% (0,0%: Geen detectie)	0,0% y
P11.27	PID-feedback verliesdetectieijd	0,0s ~ 20,0s	0,0s y
P11.28	De PID afluierten operatie	0: Stop zonder PID- Werking, 1: Stop met PID- Werking	0 y
Groep P12 - Swingfrequentie, vaste lenghte en tellen
P12.00	Modus voor het instellen van de swingfrequentie	0: Relatie ten opzichte van de CentralefrequencyP01.07y 1:Relatie tot de maximalefrequencyP01.10y	0 y
P12.01	Bereik van de swingfrequentie	0,0% y 100,0%	0,0% y
P12.02	Het bereik van de sprengfrequentie	0,0% y 50,0%	0,0% y
P12.03	Cyclus van swingfrequentie	0,1s y 3000,0s	10,0s y
P12.04	Stijgingstijd van swing freq 'sdriehoekige golf	0,1% y 100,0%	50,0% y
P12.05	Lengte instellen	0mdehy65535m	1000mdehy
P12.06	Werkelijke langte	0mdehy65535m	0mdehy
P12.07	Aantal pulsen per meter	0,1dehy6553,5	100,0dehy
P12.08	Instellen tellen waarde	1dehy65535	1000dehy
P12.09	Geeft de telwaarde op	1dehy65535	1000dehy
P13 coop Meertraps snelheid, eenvoudige PLC
P13.00	Meertraps snelheid 0 (MS0)	-100,0%dehy100,0% (Max. freuquentiedehyP01.10dehy)	0,0%dehy
P13.01	Meertraps snelheid 1 (MS1)		0,0%dehy
P13.02	Meertraps snelheid 2 (MS2)		0,0%dehy
P13.03	Meertraps snelheid 3 (MS3)		0,0%dehy
P13.04	Meertraps snelheid 4 (MS4)		0,0%dehy
P13.05	Meertraps snelheid 5 (MS5)		0,0%dehy
P13.06	Meertraps snelheid 6 (MS6)		0,0%dehy
P13.07	Meertraps snelheid 7 (MS7)		0,0%dehy
P13.08	Meertraps snelheid 8 (MS8)		0,0%dehy
P13.09	Meertraps snelheid 9 (MS9)		0,0%dehy
P13.10	Meertraps snelheid 10 (MS10)		0,0%dehy
P13.11	Meertraps snelheid 11 (MS11)		0,0% y
P13.12	Meertraps snelheid 12 (MS12)		0,0% y
P13.13	Meertraps snelheid 13 (MS13)		0,0% y
P13.14	Meertraps snelheid 14 (MS14)		0,0% y
P13.15	Meertraps snelheid 15 (MS15)		0,0% y
P13.16	Eenvoudige PLC-bedieningsmodus	0: Einde van enkele bewerking 1: Eindwaarde aan het einde van de enkele bewerking 2: Altijd fietsen	0 y
P13.17	PLC-status opslaan na uitschakelen	Enkele bit: wanner de stroom uityvalt Ten Bit: wanner Stop 0: Niet opgeslagen 1: Opslaan.	00 y
P13.18	Meertraps snelheid 0 looptijd	0,0s (u) ~ 6553,5s (u)	0,0s (u) y
P13.19	Acc/Decijd van Mvg 0	0 y3	0 y
P13.20	Meertraps snelheid 1 looptijd	0,0s (uur) y 6553,5s (uur)	0,0s (u) y
P13.21	Acc/Decijd van MS1	0 y 3	0 y
P13.22	Meertraps snelheid 2 looptijd	0,0s (uur) y 6553,5s (uur)	0,0s (u) y
P13.23	Acc/Decijd van MS2	0 y 3	0 y
P13.24	Meertraps snelheid 3 looptijd	0,0s (uur) y 6553,5s (uur)	0,0s (u) y
P13.25 Acc/Decijd van		0 y 3	0 y
	MS3
P13.26	Meertraps snugelid 4 looptijd	0,0s (uur) y 6553,5s (uur)	0,0s (u) y
P13.27	Acc/Dec tijd van MS4	0 y 3	0 y
P13.28	Meertraps snugelid 5 looptijd	0,0s (uur) y 6553,5s (uur)	0,0s (u) y
P13.29	Acc/Dec tijd van MS5	0 y 3	0 y
P13.30	Meertraps snugelid 6 looptijden	0,0s (uur) y 6553,5s (uur)	0,0s (u) y
P13.31	Acc/Dec tijd van MS6	0 y 3	0 y
P13.32	Meertraps snugelid 7 looptijd	0,0s (uur) y 6553,5s (uur)	0,0s (u) y
P13.33	Acc/Dec tijd van MS7	0 y 3	0 y
P13.34	Meertraps snugelid 8 looptijd	0,0s (uur) y 6553,5s (uur)	0,0s (u) y
P13.35	Acc/Dec tijd van MS 8	0 y 3	0 y
P13.36	Meertraps snugelid 9 looptijd	0,0s (uur) y6553,5s (uur)	0,0s (u) y
P13.37	Acc/Dec tijd van MS 9	0 y 3	0 y
P13.38	Meertrapssnelheid 10 looptijd	0,0s (uur) y 6553,5s (uur)	0,0s (u) y
P13.39	Acc/Dec tijd van MS 10	0 y 3	0 y
P13.40	Meertraps snugelid 11 looptijd	0,0s (u) ~ 6553,5s (u)	0,0s (u) y
P13.41	Acc/Dec tijd van MS 11	0 y 3	0 y
P13.42	Meertraps snelheid 12 looptijd	0,0s (uur)dehy6553,5s (uur)	0,0s (u)dehy
P13.43	Acc/Dec tijd van MS 12	0 y 3	0 y
P13.44	Meertraps snelheid 3 looptijd	0,0s (uur)dehy6553,5s (uur)	0,0s (u)dehy
P13.45	Acc/Dec tijd van MS3	0 y 3	0 y
P13.46	Meertraps snelheid 14 looptijd	0,0s (uur)dehy6553,5s (uur)	0,0s (u)dehy
P13.47	Acc/Dec tijd van MS 14	0 y 3	0 y
P13.48	Meertraps snelheid 15 looptijd	0,0s (uur)dehy6553,5s (uur)	0,0s (u)dehy
P13.49	Acc/Dec tijd van MS 15	0 y 3	0 y
P13.50	Eenheid van meertrapssnelheid tijd	0: s (seconden) 1: h (uren)	0 y
P13.51	Signaalbron van Meertraps snelheid 0 (MS0)	0: ParametersyP13.00y 1:Al1 2:Al2 3:Al3 4:Puls (DI5) 5:PID 6:Prepositiefrequentie yP01.08y 7:Kan worden gewijzigd met de toets y/y	0 y
P14 grop RS485 Communicatieparameters
P14.00	Baud rate-installing voor RS485	Enkele bit: MODBUS 0y300BPS 1y600BPS 2y1200BPS 3y2400BPS 4:4800BPS 5:9600BPS 6y19200BPS 7y38400BPS	5 y
		8y57600BPS 9y115200BPS
P14.01	MODBUS-gegevens formaat	0: Geen controle (8.N-2)1: Pariteitscontrole (8.E-1)2: Oneven controle (8.O-1)3: Geen controle (8.N-1)	0 y
P14.02 Lokaal adres		0: uitzendadres1y247y(MODBUS)	1	y
P14.03	MODBUSReactievertraging	0 y 20ms	2 y
P14.04	Time-outtijd vanRS485	0.0: Ongeldig0,1 ~ 60,0s	0,0 y
P14.05	MODBUSProtocolselectie	0: Niet-standaard MODBUSprotocol1: Standaard MODBUS-protocol	1	y
P14.06	HuidigResolutie van 485lezen	0y0,01A1y0,1A	0 y
Groep P15 Speciale parameters voor watertoevoer met constante d
P15,00	Eenvoudige macrofoutopsporingfunctie	0: Geen functie1: Eén aandrijving twee pompen 2: Watervoorziening in debouwgemeenschap 3:Watervoorzieninghotel 4:Brandwatervoorziening	0	y
P15.01	Wakker wordendruk	5: Boosterpomp 6: DiepwaterpompKG(1KG=0,1Mpa)	0~ Slaapdruk yP15.01y2,50KG y	y
P15.02	Vertragingstijd vanWakker worden	0,0s~6500,0s	0s y
P15.03 Slaapdruk		Wakker worden druk yP15.01y ~Drukmeterbereik (0,1 MPa)	3,50KG y
P15.04 Slaapvertragingstijd		0,0s~6500,0s	60,0s ð
P15.05	Druk proportionele koppeleng	0: Uitschakelen;1: Inschakelen	1	þ
P15.06	Wakker worden druk verschil	0 ~ 100,0 bar (kg, 0,1 MPa)	0,50KG ð
P15.07	Slaap drukverschil	0 ~ 100,0 bar (kg)	0,50KG ð
P15.08	Overdruk alarmwaarde	0,00~ Drukmeterbereik KG (1KG = 0,1 MPa = 1 bar)	9,00KG ð
P15.09	Vertragingstijd van Overdruk alarm	0-6553.5S	0,0S ð
P15.10	Lage druk alarmwaarde	0,00~ Drukmeterbereik KG (1KG = 0,1 MPa = 1 bar)De parameter opent het alarm voor lage drukbereik.	0,0KG ð
P15.11	Vertragingstijd voor lagedrukalarm	0-6553.5S	20,0S ð
P15.12	waterinname opstart druk	0~Manometerbereik KG Open de waterinlaat start-stopregeling via P01.02=3De waterinlaat moet de huidige sensor van de Al2Voor de spanningsssensor verandert u de Al2-jumper	3,00KG	þ
P15.13	Inlatafsluiting druk	0~ Drukmeterbereik KG (Bar)	3,20 kg ð
P15.14	Aantal wachtijd	0~3	0 ð
P15.15	hulppompen van Hulppomp	0~1000,0S	60,0S ð
	gaat aan
P15.16	Wachtijd voor de hulppompschakelaar	0~1000,0S	5,0S y
P15.17	RO1 Relais AAN freiagentie-instelling	0~50Hz Wanner de waarde bereikt is, Relais zar AAN zich	50,00 y
P15.18	RO1 Relais UIT freiagentie-instelling	0~50Hz Wanner de waarde bereikt is, Relais zar UIT.gaan	30,00 y
P15.19	Signaalbron van Waterpeil regelaar	0: Functie is nicht geldig 1:Al1 2:Al2 3: Al3 P15.19=1~3 ,De (P15.20,P15.21,P15.22,P15.23)instelling is geldig, P15.19=0, parameters Niet geldig. 0,0y100,0%	0 y
P15.20	Slaapventiel voor het waterpeil Beheerder	Het signaal is lager dan deze parameter, ga door metyP15.21tijd, slaap- en volwaterwaarschuwing (ErrH)	25,0% y
P15.21	Volledig wateriveau vertraging	0~1000,0S De vertraging van yP15.20y tijsinstelling.	6,0S y
P15.22	Water leeg vertraging voor Waterauregelaar	0~1000,0S In de status van de waarschuwing voor vol water (ErrH), wonneer het signaal van de waterniveauregelaar groter is dan water P15.20 en de waarden van yP15.22y koer worden herhaald, is de waarschuwing voor vol water verdwenen en worden deze hersteld maar de normale staat.	60,0S y	waarden.
P15.23	Oordeelswaarde voor schade aan hydraulische Sonde (waterniveau)	0,0% : Ongeldige functie. 0,1y100,0%: wonneer waterniveau controllersignaal is groter dan de yP15.23y-weergave (E.tSF) regelaarfout en uitschakeling	0,0% y
P15.24	Bescherming gegen watertekort functie	0: Uitschakelen; 1: Inschakelen, en beoordelen	0 y
P15.25	Watertekort foultcontrolewaarde	op freiagentie en druk 0,00 yInstelwaarde KG (Bar/0,1Mpa)Geldig wonneer P15.19=1, Het watertekort worden bepaald wonneer de feedback waarde is kleiner dan deze waarde	0,50 y
P15.26	Bescherming gegen watertekort detectie freiagentie	0 ~ 50,00 HzGeldig wonneer P15.19=1 wonneer de bedrijsfrequentie is groter dan of gelifk aan deze freiagentie, en de druk is lager dan of gelijk aan 15,25, Oordeel over watertekort.	50,00 y
P15.27	Vertragingstijd van de waterschaarstebeveiliging detectie	0y6553.5S Vertragingstijd voor het alarmeren van een watertekortstoring.	10 y
P15.28	(Bar/0,1Mpa) van binnenkomend water	0yManometerbereik KG Effectieve druk	3,00 y
P15.29	Inkomend water detectietijd	0~9999S Tijd voor binnenkomend water detectie	20,0S y
P15.30	Waterlekkage en opnieuw starten afwijking bedrag	0yManometerbereik KG (Bar/0,1Mpa)	0	y
P15.31	Waterlekkage en begin dan met de retourwaarde	0-yManometerbereik KG (Bar/0,1Mpa)	0-y
P15.32	Waterlekkage en dan de retourwaarde detectietijd	0: GEEN Functie 0,1.10,0S	2,0S-y
P15.33	Slaapstand	0: Uitschakelen 1: Slapen wanner de druk groter is dan de slapdruk; 2: Slapen wanner de loopfrequentie lager is dan de slapfrequentie (beinvloed door P15.29) 3: Slap wanner de druk groter is dan de slapdruk en loopfrequentie lager is dan de slapfrequentie.	0	-y
P15.34	Slaap-uitvoerlösheit	0~P01.12	20,0 Hz-y
P17-groep Functioneel codebeheer
P17.00	Gebruikerswachtwoord	0-y 65535	0-y
P17.01	Parameter initialisatie	0: Geen bewerking 01: Herstel fabrieksparameters, exclusief motorparameters 02: Wis recordinformationatie	0-y
P17.04	De functie code wijzigt de eigenschappen	0: Aanpasbaar 1: Niet wijzigbaar	0-y
P18 coop Koppelregelingparameters
P18.00	Snelheids-/koppelregelmodus	0: Snelheidsregeling, 1: Koppelregeling	0-y
P18.01	Koppelinstalling bronselectie onder koppel controlemodus	0: Digitale installingen 1: (P18.03) 1:Al1 2:Al2 3:Al3 4:PLUSE-installing 5:Communicatie-installing 6:MIN (Al1, Al2) 7:MAX (Al1, Al2)	0 y
P18.03	Digitale installing onder de koppelregelmodus	-200,0% ~ 200,0% (P18.01=0) 150,0%	y
P18.05	De Max voorwaartse freiagentie voor Koppelregeling	0,00Hz y Maximale freiagentieP01.10y	50,00Hz y
P18.06	De Max omgeekerde freiagentie voor Koppelregeling	0,00Hz y Maximale freiagentieP01.10y	50,00Hz y
P18.07	Koppelregeling 's Acc-tijd	0,00s y 65000s	0,00s y
P18.08	Koppelregeling 's Decijd	0,00s y 65000s	0,00s y
P23-groep Regeloptimalisatieparameters
P23.00	Bovengrensfrequenje vordery Maximale freiagentieP01.10y	8,00 Hz y
P23.01	PWM-schakelaar PDWM	0: Asynchrone modulatie, 1: Synchrone modulatie	0 y
P23.03	Willekeurige PWM diepte	0: Ongeldige willekeurige PWM 1 y 10: Willekeurige diepte van PWM-draagfrequentie	0 y
P23.04	Snelle doorstroming beperkend	0: Uitschakenen, 1: Inschakenen	1 y
P23.06	Onderspanning waarde Instelling	200,0V ü 2200,0V	350V ü
P23.09	Overdruk Waarde-instelling	200,0V ü 2200,0V	270V ü
P23.10	Automatische drager frequentieverandering bijlage freiagentie	0: Uitschakelen,1: Inschakelen	1 ü
P23.11	Nulsnelheid lopende output controle	0: Uitschakelen,1: Inschakelen	1 ü
P23.12	Gevoeligheid van Verlies van de vermogensfase bescherming	0y30,0%	13,0% ü
P24 moot Al curve-instelling
P24.00	Minimale invoer van de bocht 4	Al-10.00VþP24.02	0,00V ü
P24.01	Correspondend verhouding van P24,00	-100,0%þ+100,0%	0,0% ü
P24.02	Draaien 1 van de Ik heb hoeren 4	P24,00þP24,04	3,00V ü
P24.03	Correspondend verhouding van P24,02	-100,0%þ+100,0%	30,0% ü
P24.04	Draaien 2 van de Ik heb hoeren 4	P24.02þP24.06	6,00V ü
P24.05	Correspondend verhouding van P24,04	-100,0%þ+100,0%	60,0% ü
P24.06	Maximale invoer van de Ik heb hoeren 4	P24.06þ+10.00V	10,00V ü
P24.07	Correspondendverhouding van P24,06	-100,0% ð+100,0%	100,0% ð
P24.08	Minimale invoer van debocht 5	Al-10,00VþP24.10	-10,00V ð
P24.09	Correspondendverhouding van P24,08	-100,0% ð+100,0%	-100,0% ð
P24.10	1 van de Al draaienbocht 5	P24.08þP24.12	-3,00V ð
P24.11	Correspondendverhouding van P24.10	-100,0% ð100,0%	-30,0% ð
P24.12	Draaien 2 vande Al-curve 5	P24.10þP24.14	3,00V ð
P24.13	Correspondendverhouding van P24.12	-100,0% ð100,0%	30,0% ð
P24.14	Maximale invoer vande Al-curve 5	P24.12 ð+10.00V	10,00V ð
P24.15	Correspondendverhouding van P24.14	-100,0% ð100,0%	100,0% ð
P24.24	Springpunt vande AI1	-100,0% ð100,0%	0,0% ð
P24.25	Springbereik vande AI1	0,0%~100,0%	0,5% ð
P24.26	Springpunt vande AI2	-100,0% ð100,0%	0,0% ð
P24.27	Springbereik vande AI2	0,0%~100,0%	0,5% ð
P24.28	Springpunt van de AI3	-100,0%y100,0%	0,0% y
P24.29	Springbereik van de AI3	0,0%~100,0%	0,5% y
P30-groepcorrectie voor de AI en AO
P30,00	AI1 Gemeten spanning 1	0,500V~4,000V	Fabriek correctie	y
P30.01	AI1 weergave spanning 1	0,500V~4,000V	Fabriekscorrectie	y
P30.02	AI1 gemeten spanning 2	6.000V~9.999V	Fabriekscorrectie	y
P30.03	AI1 weergave spanning 2	6.000V~9.999V	Fabriekscorrectie	y
P30.04	AI2 Gemeten spanning 1	0,500V~4,000V	Fabriek correctie	y
P30.05	AI2 weergave spanning 1	0,500V~4,000V	Fabriek correctie	y
P30.06	AI2 gemeten spanning 2	6.000V~9.999V	Fabriek correctie	y
P30.07	AI2 weergave spanning 2	6.000V~9.999V	Fabriek correctie	y
P30.08	AI3 Gemeten spanning 1	-9.999Vy10.000V	Fabriek correctie	y
P30.09	AI3 weergave spanning 1	-9.999Vy10.000V	Fabriek correctie	y
P30.10	AI3 gemeten spanning 2	-9.999Vy10.000V	Fabriekscorrectie	y
P30.11	AI3 weergave spanning 2	-9.999V\(\ddot{y}\)10.000V	Fabriek correctie	\(\ddot{y}\)
P30.12	AO1 doelspanning 1	0,500V~4,000V	Fabriek correctie	\(\ddot{y}\)
P30.13	AO1 Gemeten	0,500V~4,000V	Fabriekscorrectie	\(\ddot{y}\)
P30.14	spanning 1 AO1 doelspanning 2	6.000V~9.999V	Fabriekscorrectie	\(\ddot{y}\)
P30.15	AO1 Gemeten	6.000V~9.999V	Fabriek correctie	\(\ddot{y}\)
P30.16	spanning 2 AO2 doelspanning 1	0,500V~4,000V	Fabriek correctie	\(\ddot{y}\)
P30.17	AO2 Gemeten	0,500V~4,000V	Fabriek correctie	\(\ddot{y}\)
P30.18	spanning 1 AO2 doelspanning 2	6.000V~9.999V	Fabriek correctie	\(\ddot{y}\)
P30.19	AO2 Gemeten	6.000V~9.999V	Fabriek correctie	\(\ddot{y}\)

spanning 2

4. Storingsalarm en gegenmaatregelen

Geeft de foutnaam一周	Mogelijk oorzaak van het falen	Probleemoplossing
Fout01	Bescherming van de vermogensmodule	Motorvermogen is te hoog of bedrading kortsluiting of Vermogensmodule beschadigd	Verwijder de motordraad en start hem opnieuw. Als er een probleem is, repareer dan de omvormer
Fout02	Onderspanningsfout	De ingangsspanning is abnormaal of het vermogensrelais is nicht ingeschakeld of de spanningsdetectie	Controleer de voedingsspanning of neem contact op met de fabrikant voor service.
		schuld
Err31	Overspanning tijdens acceleration	De ingangsspanning is abnormaal	Controleer de ingangsvoeding
		Herstarten wonneer de motor draait	Ingesteld om te starten na DC-remmen
Fout32	Overspanning tijdens het vertragen	De vertragingstijd is te kort	Verleng de vertragingstijd
		De ingangsspanning is abnormaal	Controleer de ingangsvoeding
Err33	Overspanning bij constante slelheid	De ingangsspanning is abnormaal	Controleer de ingangsvoeding
Err60	Omvormer overbelasting	Onjuiste instelling van V/F-curve of koppel.	Pas de V/F-curve en de hoeveelheid koppelverhoging aan
		Lage ingangsspanning.	Controleer de voedingsspanning
		De acceleratietijd is te kort	Verleng de acceleratietijd
		De motorbelasting is te zwaar	Selecteer een krachtiger Omvormer
Fout61	Overstroom tijdens acceleration	De acceleratietijd is te kort	Verleng de acceleratietijd
		Het vermogen van de omvormer is teklein	Selecteer een omvormer met een hoog vermogensniveau
		Onjuiste instelling van V/F-curve of koppel.	Pas de V/F-curve of de hoeveelhelt koppelverhoging aan
Err62	Overstroom tijdens vertraging	De vertragingstijd is te kort	Verleng de vertragingstijd
		Het vermogen van de omvormer iste klein	Selecteer de omvormer met een hoog vermogensniveau
Err63	Overstroom bij constante snelheid	Lage ingangsspanning.	Controler de voedingsspanning
		motorblokkade ofbelastingmutatie is te groot	Controler de lading
		Het vermogen van de omvormer iste klein	Selecteer een krachtiger Omvormer
Fout64	Motor overbelasting	Onjuiste instelling van V/F-curve of koppel.	Pas de V/F-curve of de hoeveelhelt koppelverhoging aan
		Lage ingangsspanning.	Controler de voedingsspanning
		motorblokkade ofbelastingmutatie is te groot	Controler de lading
		Motoroverbelastingsbeveiligingscoefficienziend toverbaesstigstgctgdsingscoeffici
Err65	Golf voor golf stroombeperkende	Hetzelfde met motor Overbelasting breuk	Hetzelfde met motor Overbelasting
Fout40	hardwarestoring	Water, insecten, etc.	herstarten kan nicht terug maar de fabrieksreparatie
Err41	EEPROM R/W-storing	EEPROM-koppeling	Zoek een service bij de fabrikant
Fout42	Stroomuitval regelen	De ingangsvoeding valt niet binnen het specificatiebereik	Pas de spanning aan volgens de specificatievereisten
Fout46	Huidige detectiefout	Storing in stroombemonsteringscircuit	Zoek een service bij de fabrikant
		Storing in aandrijfcircuit	Zoek een service bij de fabrikant
Err11	Externe apparatuurstoring 1	Externe foutingangsklem 1 is gesloten	Koppel de externe foutaansluiting los en verhelp de fouit (let op dat u de oorzaak controelt)
Fout12	Communicatiefout	485 Communicatie mislukt	Controler de 485-verbinding
Fout13	Geaccumuleerde looptijd arriveert	De cumulatieve looptijd bereikt de ingestelde waarde	Duidelijk record door Parameterinitialisatiefunctie
Err15	Externe apparatuurstoring 2	Externe foutingangsklem 2 is gesloten	Koppel de externe foutaansluiting los en verhelp de fouit (let op dat u de oorzaak contrôleert)
Fout16	Het isijd om de stroom aan te zieten	De cumulatieve vermogenstijd bereikt de ingestelde waarde	Parameterinitialisatiefunctie records wollen
Fout17	Contact-/relaisstoring	Storing in ingangsansluiting van externe apparatuur	Koppel de externe foutaansluiting los en verhelp de fouit (let op da u de oorzaak controleert)
Fout08	Vermogensmodule oververhit	Slechte koelventilator of oververhitte omgevingstemperatuur	Controler de ventilator of warmteafvoer of wacht tot het is afgekoeld om het opnieuw te proberen
Fout90	Schakelmotorstoringijdens looptijd	Slecht contact van motorleiding of schakelaarussen motor en omvormer	De omvormer要去rechtstreeks op de motord worden aangesloten om te controleren of de motorleiding los
Err91	Kortsluitingsfout in de grond	Kortsluiting maar aarde	Aardleiding loskoppelen (let op dat u de oorzaak controleert)
Err92	Ingangsfaserevlies	Controler de ingangsstromlijn	Zoek een service bij de fabrikant
Err93	Uitgangsfase verlies	uitgangsstroomlijnverlies of een fasecircuit voor het detectiveen van stroom is abnormaal	Controler deuitgangsspanning encontroler de uitgangsstroomlijn
Fout94	Motorstoring door overtoerental	Motorsnelheid overschrijdt normale snelheid	Controler of de belasting een ander vermogeneft
Fout95	Snelheidsafwijking mislukt	Het snelheidsverschil ist groot dan de normale snelheid	Controler de motorbelasting
Err96	PID-feedbackverliesijdens runtime	Slecht contact met het PID-sensorsignaal	Controler het sensorsignaal
Err97	Storing door belastingsverlies	Motorleiding is losgekoppeld	Controler de motorleiding
Err98	Motor overtemperatuur	De motor is oververhit	Controler de motortemperatuur

zit

Err99	Motor afstellen schuld	De motorparameters zichn nicht ingesteld volgens het naamplaatje of de motorlijke is in slechte staat contact	Motor instellen parameters volgens het naamplaatje en controllerer de leiding van de Omvormer� aan de motor
FoutH1	Water tekort	Watertekort mistrukking	Controller op gebrek aan water
ErrH2	Vol water vroege waarschuwing	Het water is vol	Herstel normal water druk
FoutH3	druk mistrukking	Geforceerde uitschakeling bij falen	Te hoog waterHoog water druk, controllerer de waterdruk

5. Beschrijving van de installmentie

Wanneer de P17.00 op een waarde anders dan 0 is ingesteld, is het wachtwoord voor parameterbeveiliging is ingesteld. U要去 het wachtwoord invoeren voordat u de parameters kunt wijzigen.

Annuleer het wachtwoord en zet de P17.00 op 0.

Het parametermenu in de aangepaste parametermodus van de gebruiker is nicht wachtwoordgestuurd beschermd.

Groep P01yP23 is een basisfunctieparameter, groep P00 is een

bewakingsfunctieparameter.

De symbolen in de functietabel worden als volgt beschreiben: "y": De ingestelde

waarde van deze parameter kan worden gewijzigd wonneer de omvormer is ingeschakeld.

Stop- en lopende toestand; "y": De

ingestelde waarde van deze parameter kan nicht worden gewijzigd wanner de omvormer

behindt zich in de actieve status;

": De waarde van de parameter is de werkelijk gedeteerde recordwaarde en

kan nicht worden gewijzigd;

beperkt tot de fabrieksinstellung om de gebruiker te verbieten denen functie te gebruiken.

Gemaakt in China

VEVOR

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

VEVOR

TOUGH TOOLS, HALF PRICE
