GT-800 - Omvormer Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Zonne-micro-omvormer
Merk	Vevor
Model	GT-800
Maximaal uitgangsvermogen	800 W
DC-ingangsspanning	18 V - 50 V
Maximale ingangsstroom	14 A x 2 (2 MC4-connectoren)
Nominale uitgangsspanning	230 V AC
Nominale uitgangsstroom	3,5 A
Uitgangsfrequentie	50 Hz
Vermogensfactor	≥ 0,99
Totale harmonische vervorming	< 5 %
Maximaal rendement	95 %
Nominaal MPPT-rendement	99,5 %
Nachtverbruik	≤ 1 W
Bedrijfstemperatuurbereik	-40 °C tot +65 °C
Opslagtemperatuurbereik	-40 °C tot +85 °C
Afmetingen (L x H x D)	490 x 254 x 50 mm
Beschermingsgraad	IP65 / IP67 (volgens typeplaatje)
Communicatie	WiFi (cloud-bewaking)
Beveiligingsfuncties	Anti-eilandbedrijf, overspanning, onderspanning, overfrequentie, onderfrequentie, oververhitting, overstroom
Max. aantal eenheden per tak (230 V)	3
Onderhoud en reiniging	Schoon en droog houden; niet openen, geen door gebruiker te repareren onderdelen
Veiligheid	Aarding verplicht, voeding uitschakelen voor onderhoud, risico op elektrische schok
Verpakkingsinhoud	Micro-omvormer, AC-kabel, schroeven, WiFi-antenne, handleiding
Fabrikant	Shanghaixinmuyeyouxiangonsi, China

Veelgestelde vragen - GT-800 Vevor

Hoe installeer ik de GT-800 micro-omvormer correct?

Bevestig de omvormer op de PV-ondersteuning met de meegeleverde schroeven. Sluit de zonnepanelen aan op de MC4-ingangen met inachtneming van de polariteit, en sluit vervolgens de AC-uitgangskabel aan op het net. Zorg ervoor dat de DC-ingangsspanning tussen 18 V en 50 V ligt.

Hoeveel GT-800 omvormers kunnen op dezelfde fase worden aangesloten?

Op een eenfasig 230 V-net kunt u maximaal 3 eenheden GT-800 per tak aansluiten.

Hoe configureer ik de WiFi-bewaking van de micro-omvormer?

Download de Smart Life app uit de App Store. Schakel Bluetooth van uw smartphone in, zorg ervoor dat deze op hetzelfde WiFi-netwerk als de omvormer zit. Volg de stappen in de app om het apparaat toe te voegen.

Wat te doen als de app de micro-omvormer niet vindt?

Controleer of het WiFi-lampje blauw knippert. Schakel Bluetooth in, controleer het WiFi-signaal. Druk indien nodig langer dan 5 seconden op de rode resetknop en configureer opnieuw via de app.

Kan ik de micro-omvormer 's nachts bewaken?

Nee, omdat de zonnepanelen 's nachts geen elektriciteit produceren en de omvormer niet wordt gevoed. Hij blijft offline tot zonsopgang.

Hoe deel ik de toegang tot mijn micro-omvormer met iemand anders?

Open in de Smart Life app de apparaatinstellingen, klik op Apparaat delen en volg de instructies om een deellink te genereren.

Welke beveiligingen zijn ingebouwd in de Vevor GT-800?

Het beschikt over anti-eilandbeveiliging, tegen overspanning/onderspanning, frequentieafwijkingen, oververhitting en overstroom.

Wat te doen als het WiFi-wachtwoord verandert?

U moet de omvormer opnieuw configureren via de Smart Life app, volgens dezelfde stappen als de eerste configuratie.

Wat zijn de beschermingsgraden van de GT-800?

De graad is IP65 of IP67 volgens het typeplaatje. Het is bestand tegen stof en waterspatten, maar mag niet worden ondergedompeld.

Waar vind ik technische ondersteuning voor dit product?

Technische ondersteuning is beschikbaar op www.vevor.com/support. Raadpleeg ook de handleiding voor de contactgegevens van importeurs.

GEBRUIKSAANWIJZING GT-800 Vevor

Waarschuwing: om het risico op letsel te verkleinen, mo gebruiker de gelebruiksaanwijzing zorgvuldig lezen.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheden afvalinzameling vereist. Dit ge voor het product en alle accessoires die met dit symbo gemarkeerd. Producten die als zodanig+zijn gemarkeerd, mogen Niet met het normale huishoudelijkke afval worden weggegooid, maar要去en worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

Het product wordt gebruikt in combinatie met een permanente energiebron (batterij). Zelfs als het apparaat is uitgeschakeld, kan er een gevaarlijke elektrische spanning optreden bij de ingangs- en/of uitgangsklemmen. Schakel altijd de wisselstroom uit en koppel de accu los voordat u onderhoud uitvoert.

Het product bevat geen interne onderdelen die door de gebruiker onderhouden kunnen worden. Verwijder het voorpaneel niet en neem het product niet in gebruik tenzij alle panelen zijn gemonteerd. Alle onderhoud moet worden uitgevoerd door gekwalificeerd personeel.

Gebruik het product nooit op plekken waar gas- of stofexplosies kunnen optreden. Raadpleeg de specificaties van de fabrikant van het product en de batterij om ervoor te zorgen dat de batterij geschikt is voor gebruik met dit product. De veiligheidsinstructies van de batterijfabrikant moeten altijd worden opgevolgd.

WAARSCHUWING: til geen zware voorwerpen zonder hulp.

Installatie

Lees de installatie-instructies voordat u met de installatie begint.

Dit product is een apparaat van veiligheidsklasse I (geleverd met een aardingsklem voor veiligheidsdoeleinden). De AC-ingangs- en/of uitgangsklemmen moeten worden voorzien van een ononderbroken aarding voor veiligheidsdoeleinden. Een extra aardingspunt bevindt zich aan de buitenkant van het product. Als kan worden aangenomen dat de aardingsbeveiliging beschadigd is, moet het product buiten gebruik worden gesteld en voorkomen worden dat het apparaat onbedoeld opnieuw in gebruik wordt genomen; neem contact op met gekwalificeerd onderhoudspersoneel.

Zorg ervoor dat de verbindingskabels zijn voorzien van zekeringen en stroomonderbrekers. Vervang nooit een beschermingsapparaat door een onderdeel van een

ander type. Raadpleeg de handleiding voor het juiste onderdeel.

Controleer voordat u het apparaat inschakelt of de beschikbare spanningsbron overeenkomt met de configuratie-instellingen van het product, zoals beschreven in de handleiding.

Zorg ervoor dat de apparatuur onder de juiste bedrijfsomstandigheden wordt gebruikt. Gebruik het nooit in een natte of stoffige omgeving. Zorg ervoor dat er altijd voldoende vrije ruimte rondom het product is voor ventilatie en dat de ventilatieopeningen niet geblokkeerd zijn.

Installeer het product in een hittebestendige omgeving. Zorg er ook voor dat er geen chemicaliën, plastic onderdelen, gordijnen of andere textiel, etc. aanwezig zijn

in de directe omgeving van de apparatuur.

Transport en opslag

Zorg ervoor dat de netvoeding en de accukabels losgekoppeld zijn wanneer u het product opbergt of vervoert.

Er wordt geen aansprakelijkheid aanvaard voor schade tijdens het transport indien het apparaat niet in de originele verpakking wordt vervoerd.

Bewaar het product in een droge omgeving; de bewaartemperatuur mag variëren van -40°C tot 65°C.

Raadpleeg de handleiding van de fabrikant van de batterij voor informatie

over het transporteren, opslaan, opladen, herladen en afvoeren van de batterij.

SPECIFICATIES

Welkom bij onze microgrid-gekoppelde zonne-omvormerproducten

Specificatiegegevens	Model
	GT-600	GT-800	GT-1200
Invoergegevens (DC, PV)
Aantal ingangen MC4-connector	2 sets		4 sets
Werkingsspanningsbereik	DC18V-50V
Maximale ingangsstroom	12A*2	14A*2	16A*2
Uitvoergegevens (AC)
Enkelfasig nettype	AC230V	AC230V	Wisselstroom 110V of wisselstroom 230V
Maximaal uitgangsvermogen	600W	800W	1200W
Nominale uitgangsstroom	2.6 Een	3,5 Een	10,9A of 5,2A
Nominale uitgangsspanning	AC230V	AC230V	Wisselstroom 110V of wisselstroom 230V
Uitgangsfrequentiebereik	50Hz	50Hz	60 Hz of 50 Hz
Vermogensfactor	≥0,99%
Totale harmonische vervorming	Totale vochtigheidsgraad <5%
Maximale eenheden per vestiging	@230VAC: 4 eenheden	@230VAC: 3 eenheden	@ 110 VAC: 2 eenheden Of 230VAC: 3 eenheden
Maximale efficiente	95%
Nominale MPPT-efficiente	99,5%
Stroomverbruik 's nachts	≤1W
Mechanische gegevens
Bedrijfsomgevingstemperatuurbereik	-40°C tot +65°C
Opslagtemperatuurbereik	-40°C tot +85C
Afmetingen (B*H*D)	305 * 186 * 44mm		490 * 254 * 50mm
Waterdichtheitsgraad	IP67	IP65/IP67 (Raadpleeg de informatatie op het productnaamplaatje)	IP67

Mededeling	WIFI (Cloudbewaking)
Beschermingsfuncties	Geïsoleerde eilandbeveiliging, spanningsbeveiliging Frequentiebeveiliging Temperatuurbeveiliging, stroombeveiliging, enz.

INSTALLATIESCHEMA

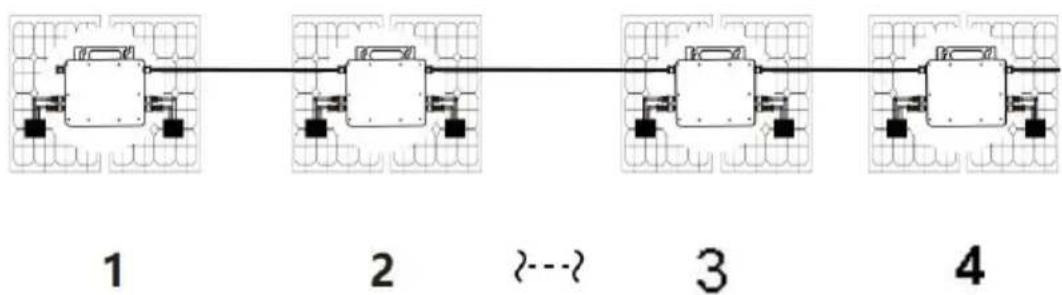

Enkelfasige parallelle montagemethode van micro-omvormer

GT-600

1. Enkele fase 230V net. Maximaal 4 eenheden van 600W micro-omvormers per vestiging.
2. Het maximale DC-ingangsvermogen van elke omvormer is 600 W (het maximale uitgangsvermogen van de PV-module

bedraagt 2x300W).

1. De Voc van PV-modules mag niet groter zijn dan de maximale DC-ingangsspanning

van micro-omvormers.

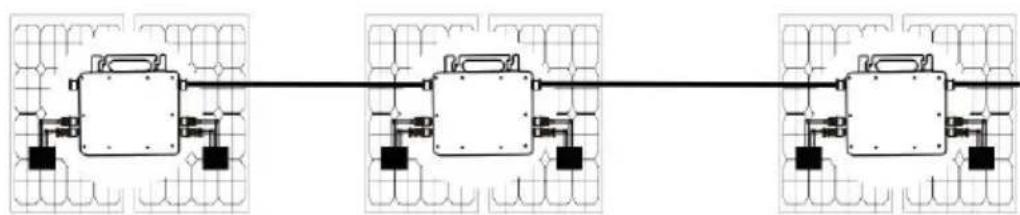

GT-800

1

2

2--2

3

1. Enkele fase 230V net. Maximaal 3 eenheden van 800W micro-omvormers per vestiging.
2. Het maximale DC-ingangsvermogen van elke omvormer is 800 W (het maximale uitgangsvermogen van de PV-module).

vermogen is 2x 400W).

1. De Voc van PV-modules mag niet groter zijn dan de maximale

DC-ingangsspanning

van micro-omvormers.

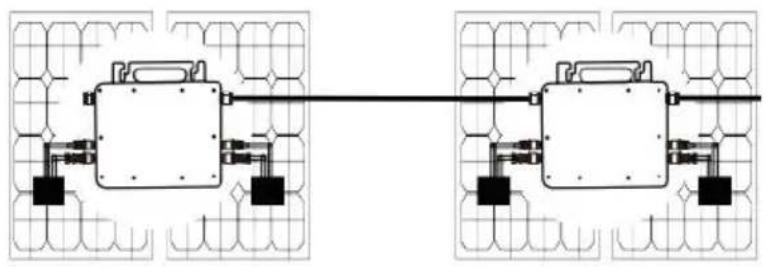

GT-1200

1

2

1. Bij een enkelfasig 110 V-net maximaal 2 units of bij een enkelfasig 230 V-net

maximaal 3 eenheden 1200 W micro-omvormers per vestiging.

1. Het maximale DC-ingangsvermogen van elke omvormer is 12.000 W (het maximale uitgangsvermogen van de PV-module).

vermogen is 2x 600 W).

1. De Voc van PV-modules mag niet groter zijn dan de maximale

DC-ingangsspanning

van micro-omvormers.

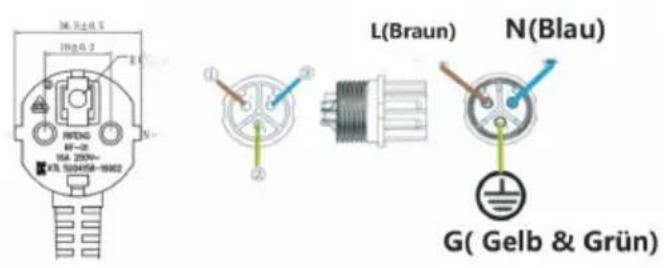

BEDRADINGSSCHEMA

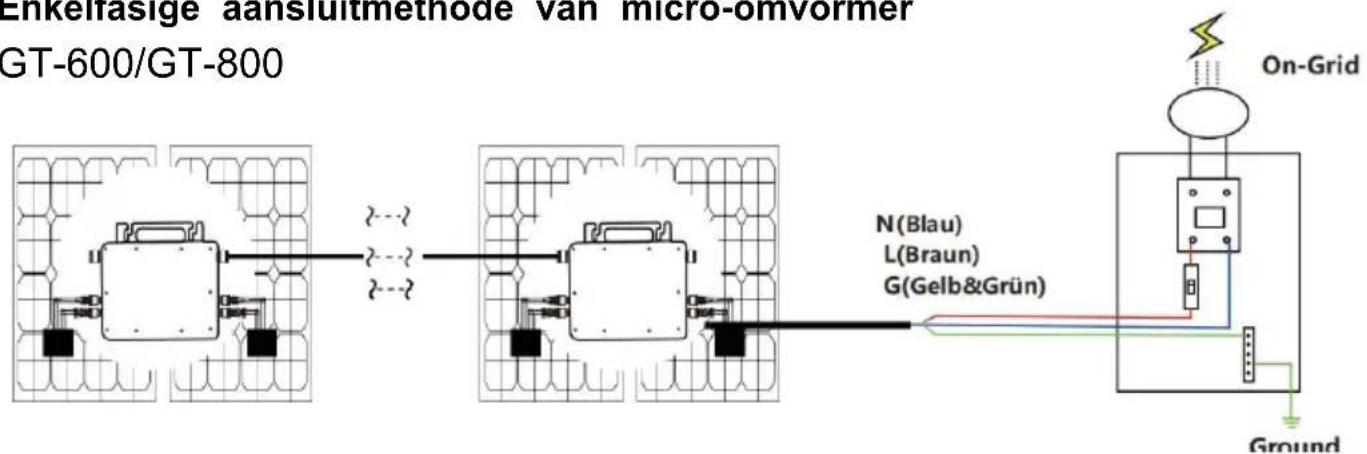

GT-600/GT-800

Enkelfasige aansluitmethode van micro-omvormer

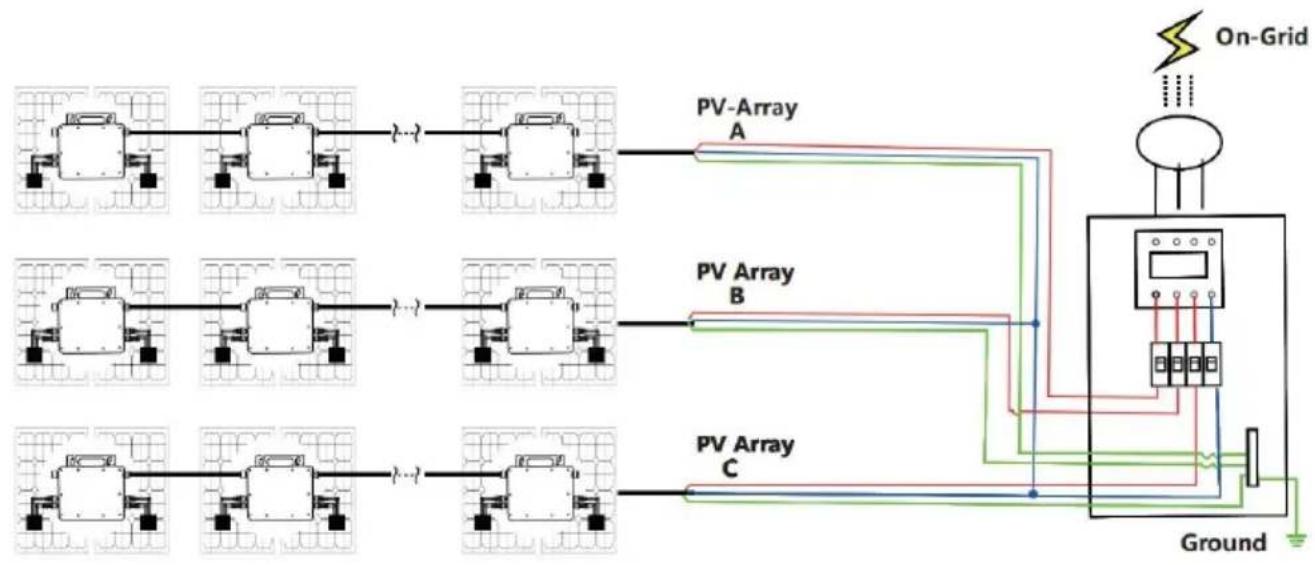

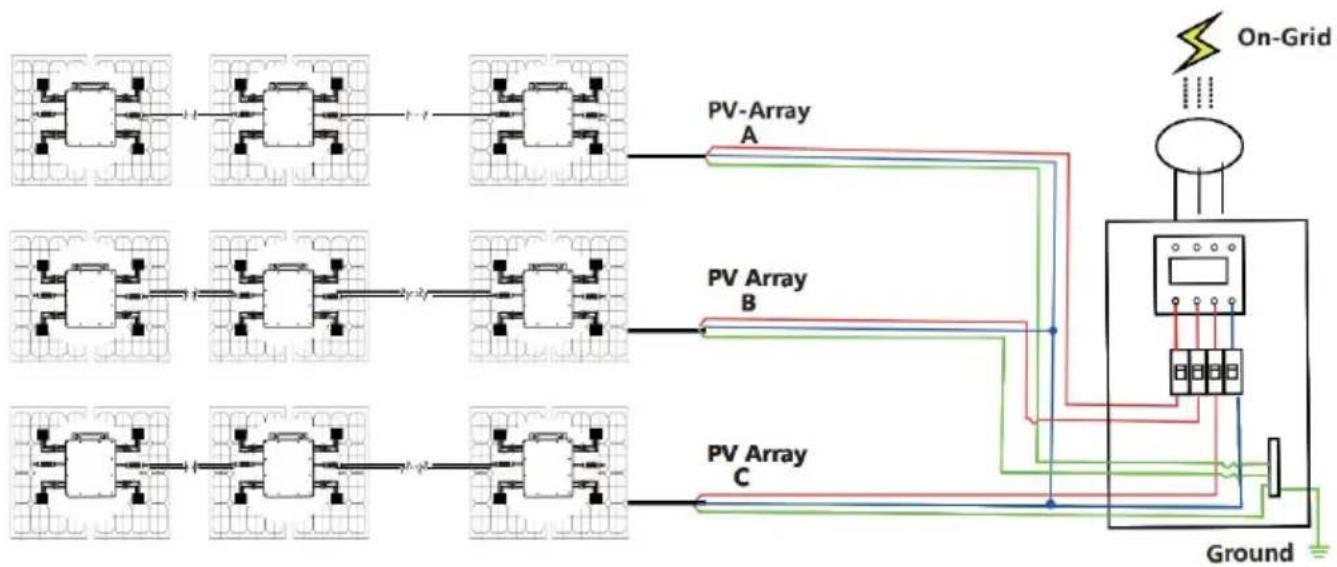

Driefasen aansluitmethode van micro-omvormer

GT-600/GT-800

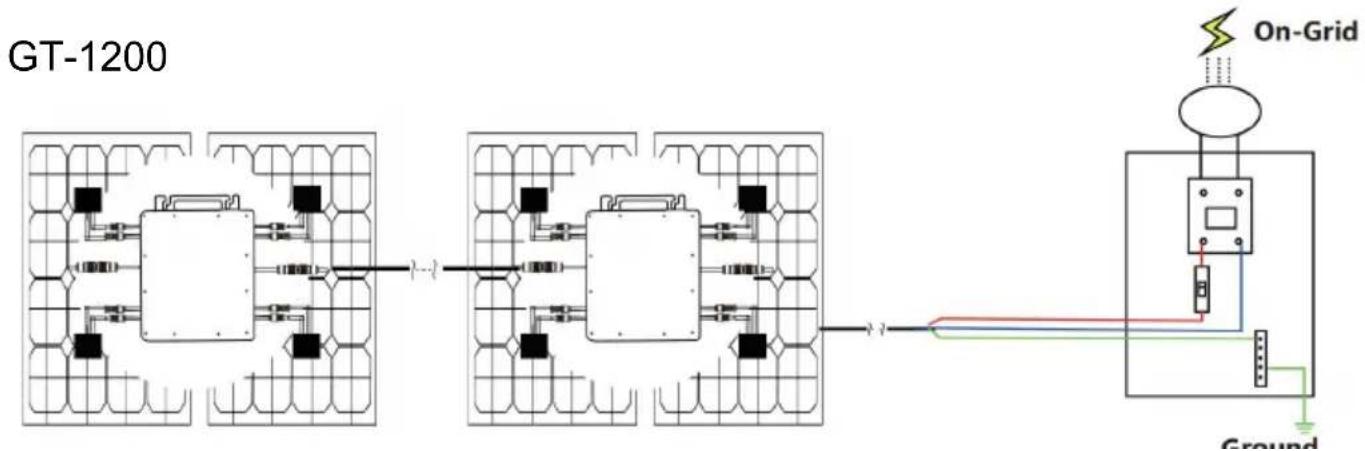

GT-1200

MICRO-OMVORMER WIFI CLOUDMONITORING

37. Voorzorgsmaatregelen

• Houd er rekening mee dat er bij het aansluiten van de micro-omvormer gevaar voor een elektrische schok bestaat!
• De micro-omvormer wordt warm tijdens de werking! Bescherm uzelf dus tegen brandwonden!
• Voordat u WiFi-cloudbewaking configureert, moet u de micro-omvormer correct installeren en ervoor zorgen dat deze normaal werkt.
• Er moet een apparaat (smartphone of tablet) met Bluetooth-functie beschikbaar zijn, met Android of een ander systeem, en er moet een draadloos netwerkapparaat beschikbaar zijn, bijvoorbeeld een draadloze router die WiFi en internetdiensten kan leveren.
• Om WLAN-cloudbewaking te configureren, schakelt u eerst de Bluetooth-functie van het slimme apparaat in.
• Zorg ervoor dat uw slimme apparaat hetzelfde wifi-netwerk gebruikt als de te configureren micro-omvormer en dat het verbinding kan maken met draadloze netwerkapparaten en toegang heeft tot internet op dezelfde locatie als de micro-omvormer.
• Zorg ervoor dat de afstand tussen het draadloze netwerkapparaat en de micro-omvormer niet groter is dan 20 m en dat er weinig tot geen obstakels zijn.

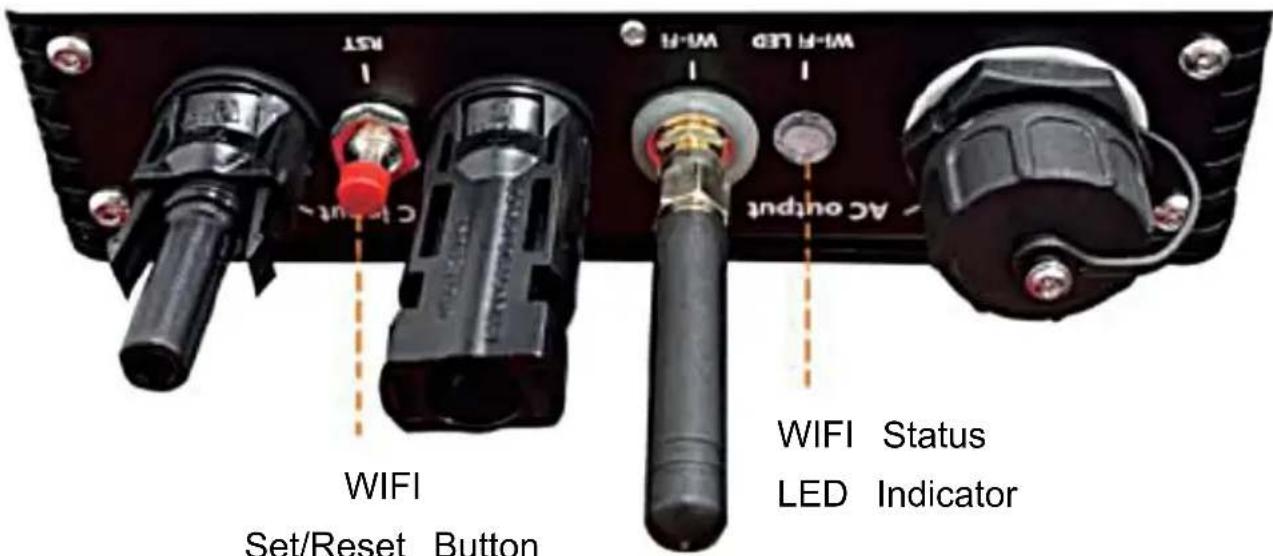

38. Hardwarebeschrijving

39. WIFI-status-LED

• Het blauwe lampje knippert altijd aan = de

WiFi-cloudbewakingsmodule wacht op configuratie.

• Als het blauwe lampje uit is nadat het altijd aan is geweest = de

WiFi-cloudbewakingsmodule start en gaat naar de normale werkstatus.

• Het blauwe lampje knippert = het netwerk is niet geconfigureerd, het

netwerk kan geen verbinding maken met het draadloze netwerkapparaat

of de micro-omvormer is verwijderd uit de cloud.

• Geen lampje = WiFi-cloudbewaking werkt normaal.

40. Voorbereiding voor configuratie en gebruik

• Installeer de micro-omvormer op de juiste manier en zorg ervoor dat deze normaal werkt om stroom op te wekken.
• Download en installeer de app 'Smart Life' of zoek deze in de bijbehorende Android- of Apple-appstore.
• Schakel de Bluetooth-functie van uw smart device in.
• Controleer of uw draadloze netwerkapparaat (bijvoorbeeld uw draadloze router) goed werkt en verbinding heeft met internet.
• Gebruik uw slimme apparaat (met 'Smart Life' geïnstalleerd) op de installatielocatie van de micro-omvormer om verbinding te maken met het draadloze netwerkapparaat. Als u normaal toegang hebt tot internet, volgt u de instructies voor configuratie en gebruik op de volgende pagina.

41. Configuratiestappen voor WIFI-cloudbewaking.

1

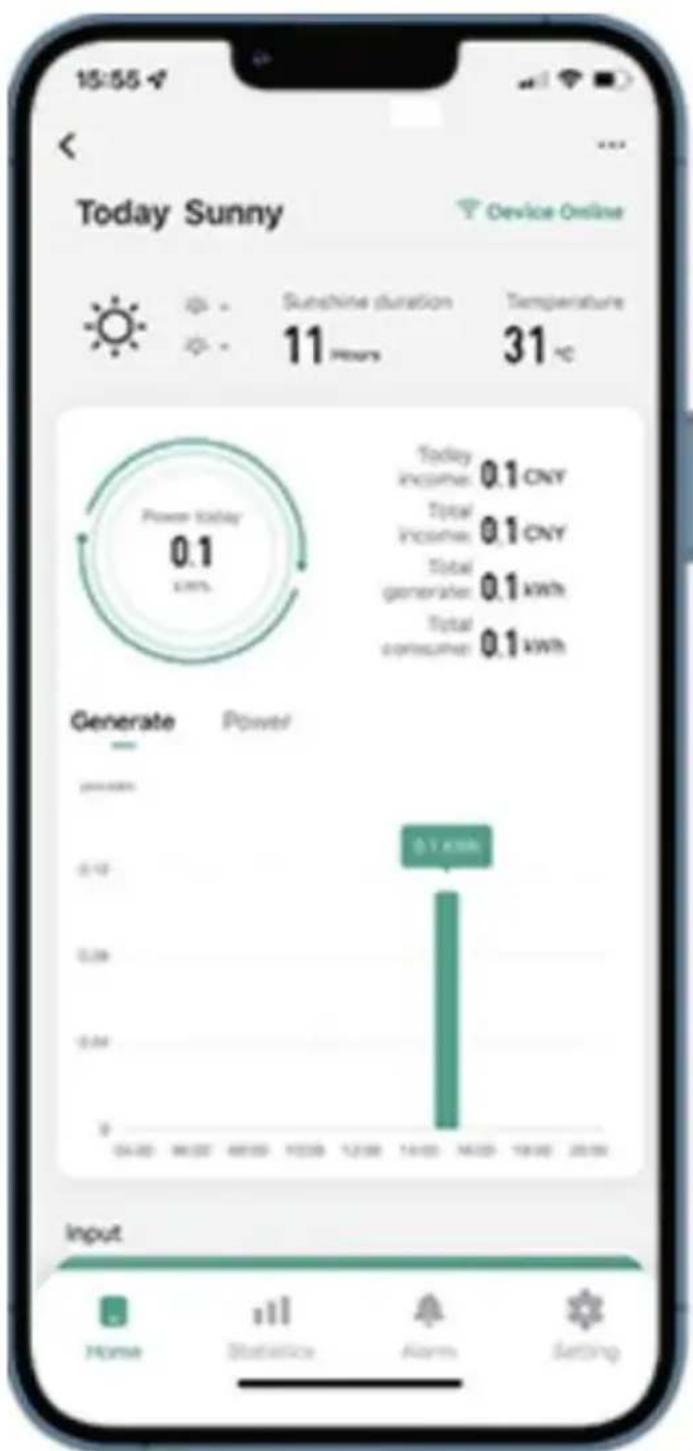

42. Gebruik van WIFI Cloud Monitoring App.

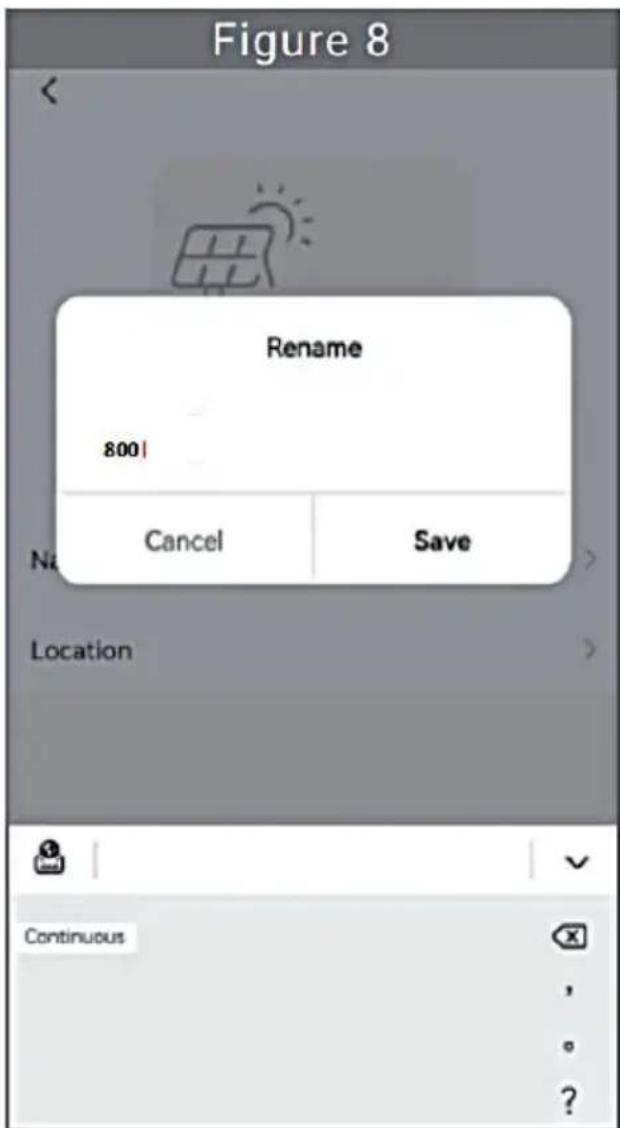

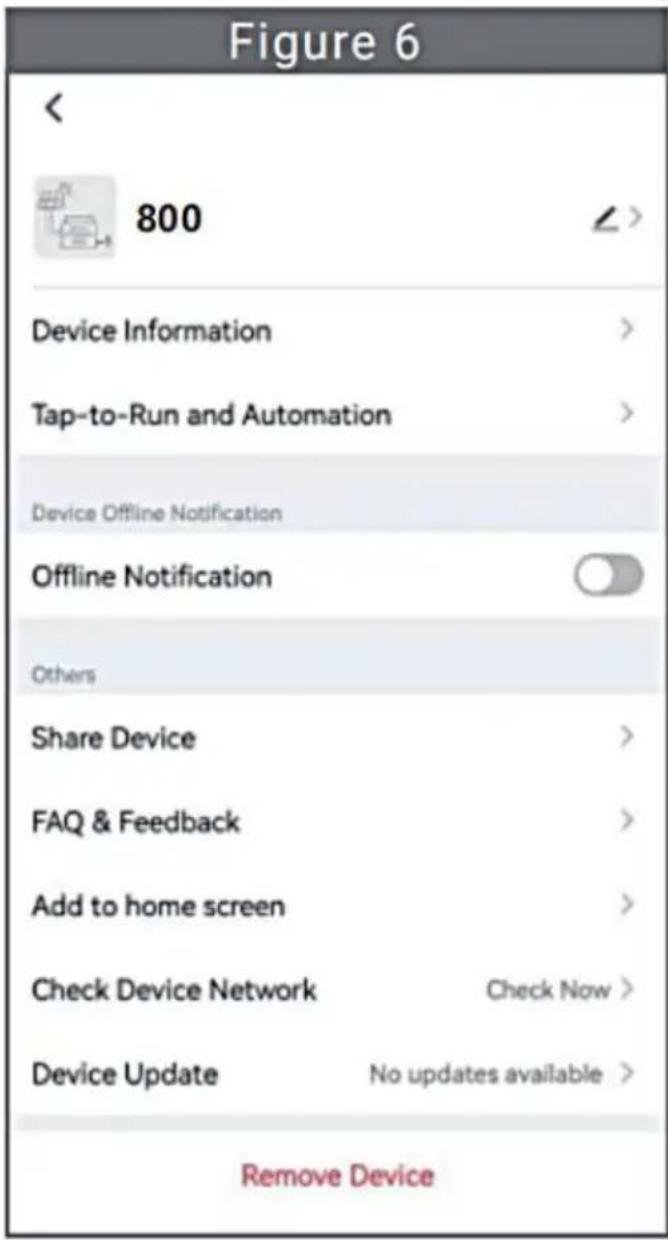

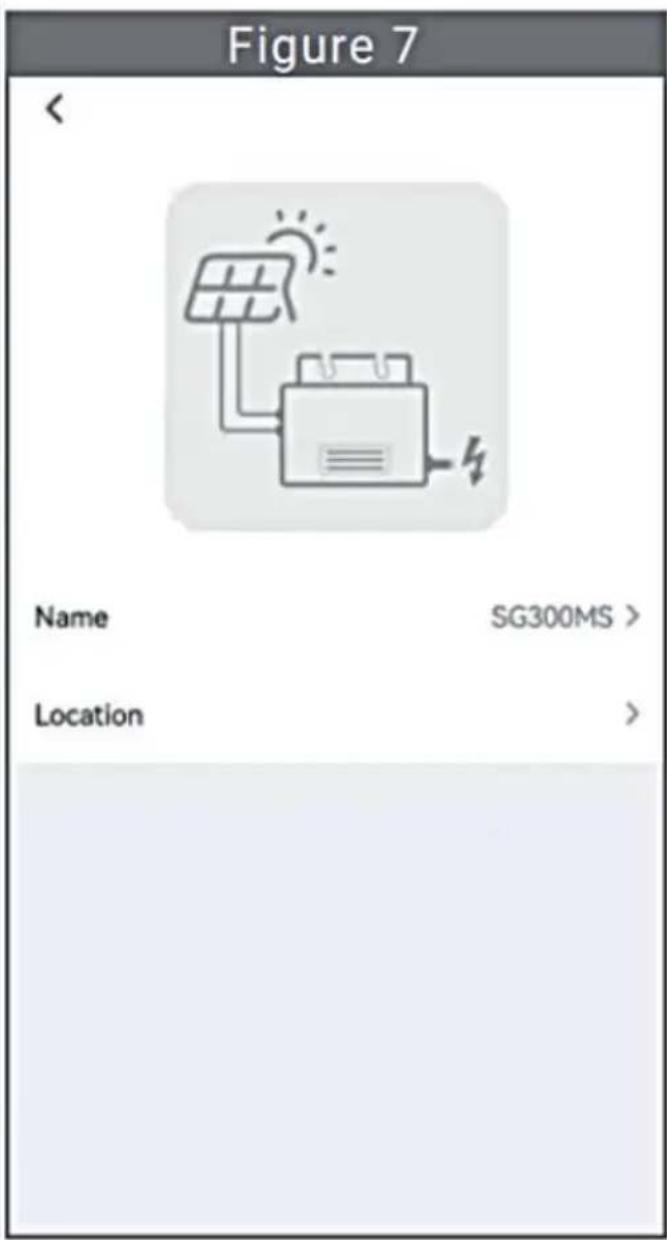

Apparaatnaam wijzigen

• Klik op het apparaat dat u wilt wijzigen in de apparatenlijst op de startpagina om de pagina met apparaatgegevens te openen (Afbeelding 5).

• Klik op de knop in de rechterbovenhoek om de pagina met apparaatinstellingen te openen (Figuur 6). Klik op de bovenste knop om naar de pagina met naam en positie te gaan (Figuur 7), klik op itemnaam, voer een nieuwe naam in en sla deze op (Figuur 8).

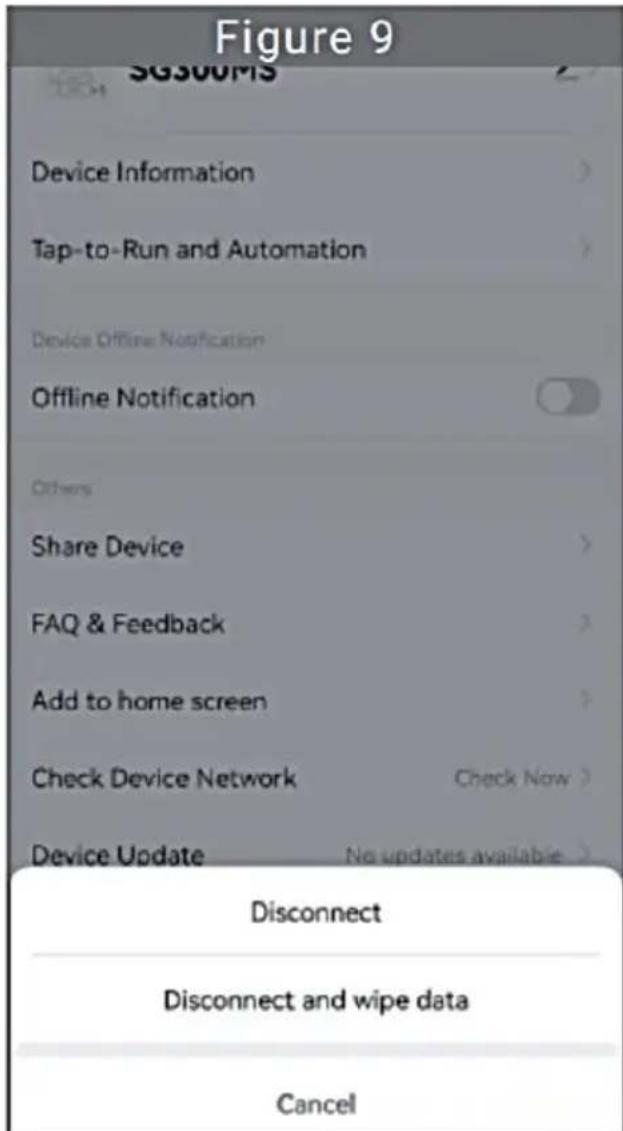

Apparaat verwijderen

• Klik op het apparaat dat u wilt verwijderen in de apparatenlijst op de startpagina om de apparaatgegevens in te voeren op de detailspagina (Figuur 5).
• Klik op de knop rechtsboven om de pagina met apparaatinstellingen te openen (Afbeelding 6). Klik op de knop 'Apparaat verwijderen' hieronder (Afbeelding 9), klik op de knop 'Verbinding verbreken' om het apparaat te verwijderen of klik op de knop 'Verbinding verbreken en gegevens wissen' om het apparaat te verwijderen en tegelijkertijd alle gegevens te wissen die op het apparaat in de cloud zijn opgeslagen.

Apparaat delen met anderen

• Klik op het apparaat dat u wilt delen in de apparatenlijst op de startpagina om de pagina met apparaatgegevens te openen (Afbeelding 5).
• Klik op de knop rechtsboven om de pagina met apparaatinstellingen te openen (Figuur 6).
• Klik op het item 'Apparaat delen' om de pagina voor het delen van het apparaat te openen (Figuur 10). Klik op de knop 'Delen toevoegen' om de pagina 'Delen toevoegen' te openen (Figuur 11) en selecteer de beste manier van delen waarvan u denkt dat het het meest handig is om de link van de micro-omvormer te delen.

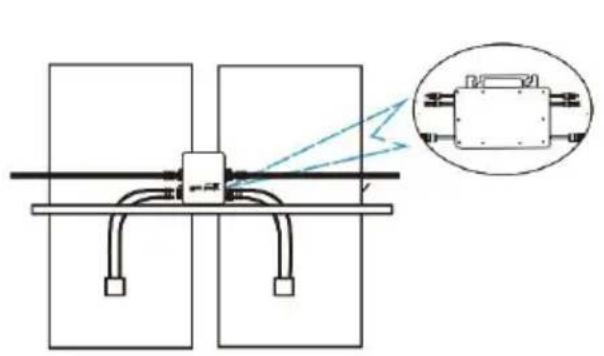

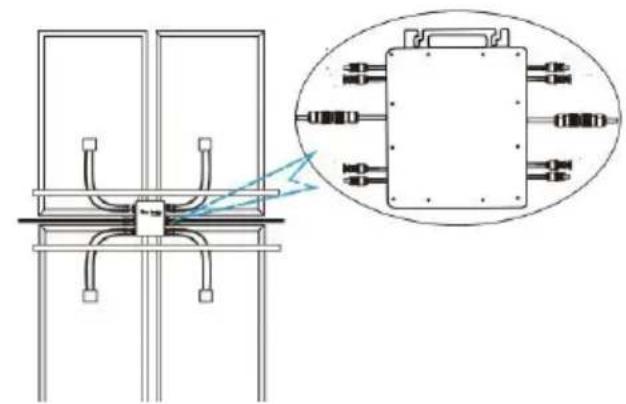

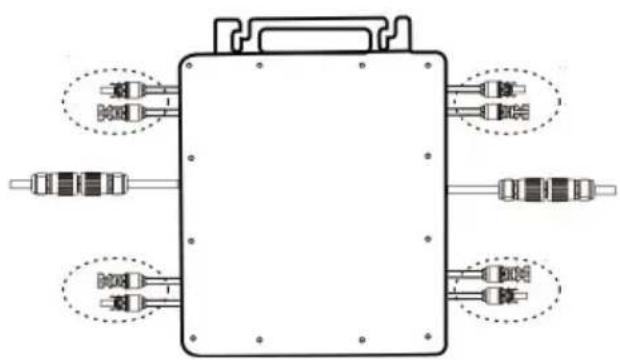

1. Het installatieproces van het bevestigen van de omvormer aan de PV-beugel met montageschroeven is als volgt:

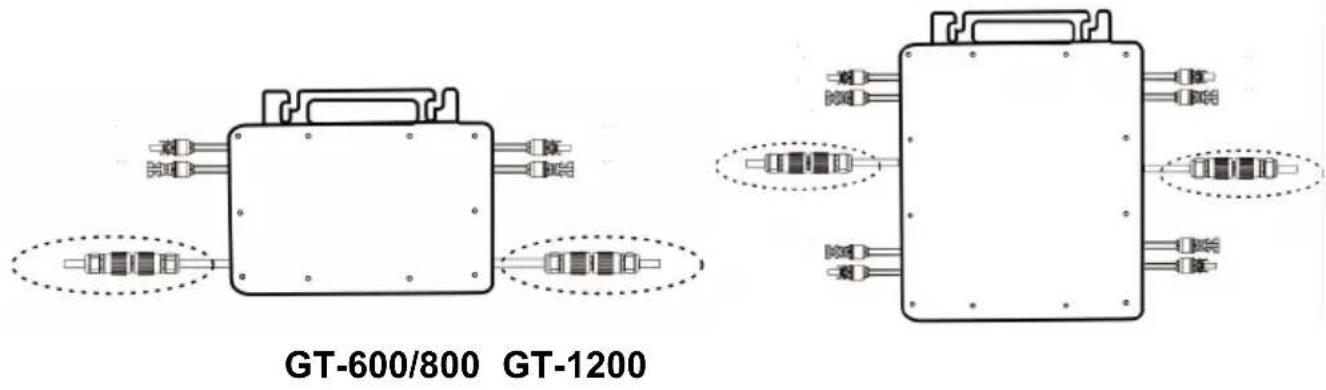

GT-600/800 GT-1200

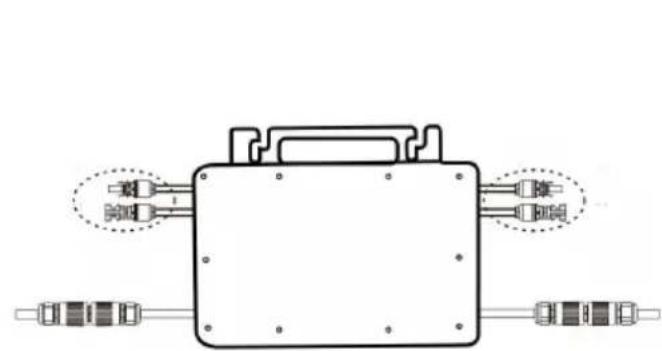

Sluit de DC van de PV aan op de omvormer en let op het onderscheid tussen positief en negatief, zoals hieronder weergegeven:

1. Sluit de DC van de PV aan op de omvormer en let op het onderscheid tussen positief en negatief, zoals hieronder weergegeven:

Open de waterdichte afdekking aan de AC-uitgangszijde van de micro-omvormer,

1. Open de waterdichte afdekking aan de AC-uitgangszijde van de micro-omvormer.

Herhaal stap 1 tot en met 3 om de installatie van de micro-omvormer te voltooien.

1. Herhaal stap 1 tot en met 3 om de installatie van de micro-omvormer te voltooien.
2. Sluit meerdere omvormers aan via AC-uitgangskabels.
3. De AC-hoofdkabel is aangesloten op het elektriciteitsnet.

AC230V 50Hz AC110V 60Hz

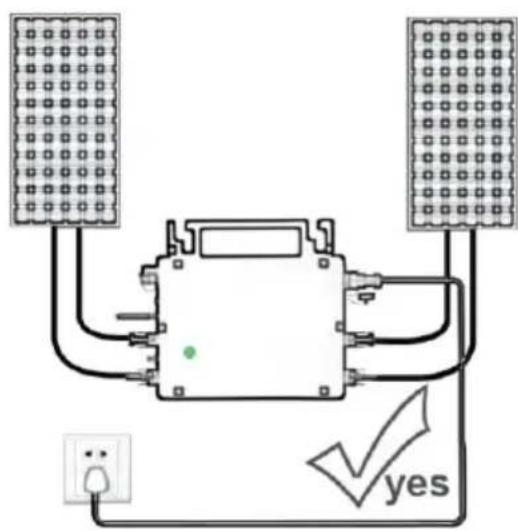

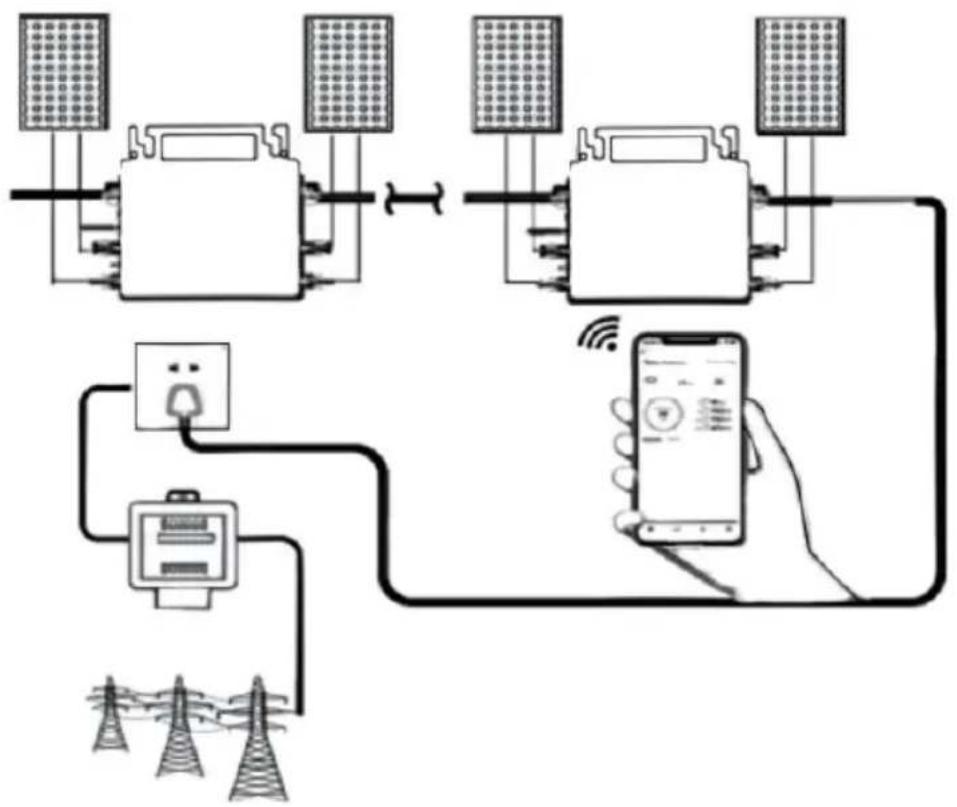

SCHEMATISCH DIAGRAM VAN DE VOLTOOIING VAN DE INSTALLATIE

Wanneer de omvormer voor de eerste keer wordt gekocht en aangesloten op de

mobiele telefoon voor monitoring, is het alleen nodig om de netspanning aan te zetten, het blauwe lampje ernaast knippert, en de omvormer kan worden aangesloten via WIFI of Bluetooth-koppeling. Wanneer de omvormer kan worden bediend via de mobiele telefoon, wordt aangegeven dat de verbinding normaal is.

1. WAT TE DOEN als de Smart-App de micro-omvormer niet kan vinden om toe te voegen?

Controleer de volgende punten:

• Controleer of de WiFi-statusindicator van de micro-omvormer in de status 'Blauw knipperend' staat.
• Controleer of de Bluetooth-functie van uw smart device is ingeschakeld.
• Controleer of het signaal van het draadloze netwerk goed is.

Als dit allemaal het geval is en de omvormer nog steeds niet wordt gevonden, druk dan langer dan 5 seconden op de rode resetknop om te resetten. Nadat het WiFi-indicatielampje weer blauw knippert, gebruikt u de "Smart Life"-app om het netwerk opnieuw te configureren.

1. WAT MOET IK DOEN als ik meerdere micro-omvormers moet configureren?

Installeer alle micro-omvormers op de juiste manier en zorg ervoor dat ze normaal werken om stroom te genereren. Werk volgens de configuratie- en gebruiksstappen. De app kan alle omvormers zoeken die op een moment moeten worden toegevoegd en configureer ze in een keer.

1. WAT MOET IK DOEN als de SSID van het WiFi-netwerk of het wachtwoord is gewijzigd?

Configureer de omvormer opnieuw volgens de configuratie- en gebruiksstappen.

1. WAT TE DOEN als de wifi-statusindicator van de omvormer uitgaat, maar de

apparaat weergegeven op de app is niet online?

Dit betekent dat u verbinding kunt maken met het draadloze netwerkapparaat, maar niet met de cloudserver. Dit betekent dat uw draadloze netwerkapparaat geen verbinding kan maken met internet. Controleer of uw internet werkt zoals het hoort.

1. De installatieplaats van de omvormer is tijdelijk niet voorzien van een router en er is geen wifi-signaal?
2. Hoe verbindt de app de omvormer en hoe detecteert ze of de omvormer goed werkt?
3. U kunt een inactieve smartphone gebruiken om de wifi-hotspot voor het delen van mobiele telefoonsignalen te openen voor verbinding. Configureer de netwerkverbinding opnieuw nadat u de router hebt geïnstalleerd.
4. Er zijn meerdere wifi-signalen in de buurt. Kunnen we verschillende wifi-signalen verbinden? Nee, de wifi-verbinding van de micro-omvormer en de smartphone moet consistent zijn voordat het netwerk kan worden geconfigureerd.
5. Kan de app de micro-omvormer op verschillende plaatsen configureren? Kan ik gegevens op verschillende plaatsen bekijken?

U kunt de micro-omvormer niet op verschillende plaatsen configureren, maar u kunt wel gegevens op verschillende plaatsen bekijken. De omvormer uploadt de meest recente statusgegevens elke 3-5 minuten naar de cloudserver. 74. Nadat is gecontroleerd of er geen probleem is, kan de app de micro-omvormer nog steeds niet vinden.

• Houd de rode knop van de omvormer langer dan 5 seconden ingedrukt om de omvormer te resetten.
• Nadat de wifi-indicator opnieuw knippert, gebruikt u de app om het netwerk opnieuw te configureren.
• WAT MOET IK DOEN als ik dezelfde omvormer op twee of meer slimme apparaten wil monitoren?

U kunt de omvormer delen met een andere telefoon met behulp van de functie Apparaat delen.

1. Worden app-gegevens opgeslagen?

Ja, app-gegevens worden opgeslagen op een cloudserver. Nadat het netwerk succesvol is geconfigureerd, kunt u de gegevens op elk gewenst moment en op elke gewenste plaats bekijken.

1. Kan de omvormer 's nachts geen verbinding maken met de app? 's Nachts genereert het zonnepaneel geen stroom en heeft de micro-omvormer geen stroomtoevoer. Deze is dan offline en het is dan onmogelijk om het netwerk opnieuw te configureren.

ACCESSOIRESLIJST

1. Gebruiksaanwijzing 1 32. Netsnoer aangesloten op het net 1 33. 8 mm diameter, 28 mm lange inbusschroef + platte ring + veerring + moer 2 34. 5 mm diameter, 13 mm lange zeskantschroef + moer 2 (600W/800W) 4 mm diameter, 8 mm lange inbusschroef 1 (1200W) 35. WiFi-antenne 1
