Producttype	Frequentieomvormer (inverter)
Merk	Vevor
Model	A2-8007M
Nominaal vermogen	0,75 kW
Ingangsspanning	1~3 fasen 220 V AC
Uitgangsspanning	3 fasen 220 V AC
Uitgangsfrequentie	0,01 Hz tot 400,00 Hz
Besturingsmodus	Paneel, potentiometer, externe signalen (0-5V, 0-10V, 0-20mA)
Weergave	Digitale buis voor frequentie en parameters
Belangrijkste functies	Instelbare acceleratie/deceleratie, DC-remmen, meervoudige snelheden (7 segmenten), puntverplaatsing, koppelcompensatie
Beveiligingen	Overstroom, overspanning, onderspanning, oververhitting, kortsluiting
Besturingingangen	FWD, REV, reset, meervoudige snelheden (D0, D1, D2), JOG, analoge ingangen (5V, 10V, 20mA)
Besturingsuitgangen	Relais (Lk, Kg, Lz), uitgang 12V/200mA, 5V/50mA, frequentie signaaluitgang
Bedrijfstemperatuur	-10 °C tot 50 °C
Vochtigheid	20% tot 90% zonder condensatie
Onderhoud	Regelmatig stof verwijderen, aansluitingen controleren, ventilator en condensator indien nodig vervangen
Veiligheid	Installatie door een gekwalificeerde elektricien, niet demonteren, gebruik een GFCI-aansluiting, niet onderdompelen
Onderdelen	Koelventilator, elektrolytische condensator (levensduur 20-50 kH bij 25°C)
Garantie	18 maanden (exclusief schade door verkeerd gebruik)
Inbegrepen accessoires	1 inverter, 1 gebruikershandleiding
Gewicht	Ongeveer 1,5 kg (schatting)

Veelgestelde vragen - A2-8007M Vevor

Wat zijn de ingangs- en uitgangstypes van de Vevor A2-8007M inverter?

De inverter accepteert een eenfasige of driefasige ingang van 220 V AC en levert een driefasige uitgang van 220 V AC. Het nominale vermogen is 0,75 kW.

Hoe stel ik de uitgangsfrequentie in?

De frequentie kan worden ingesteld via de potentiometer op het paneel, de paneelknoppen, of externe signalen (0-5V, 0-10V, 0-20mA). Gebruik parameter Pn 03 om de frequentiebron te kiezen.

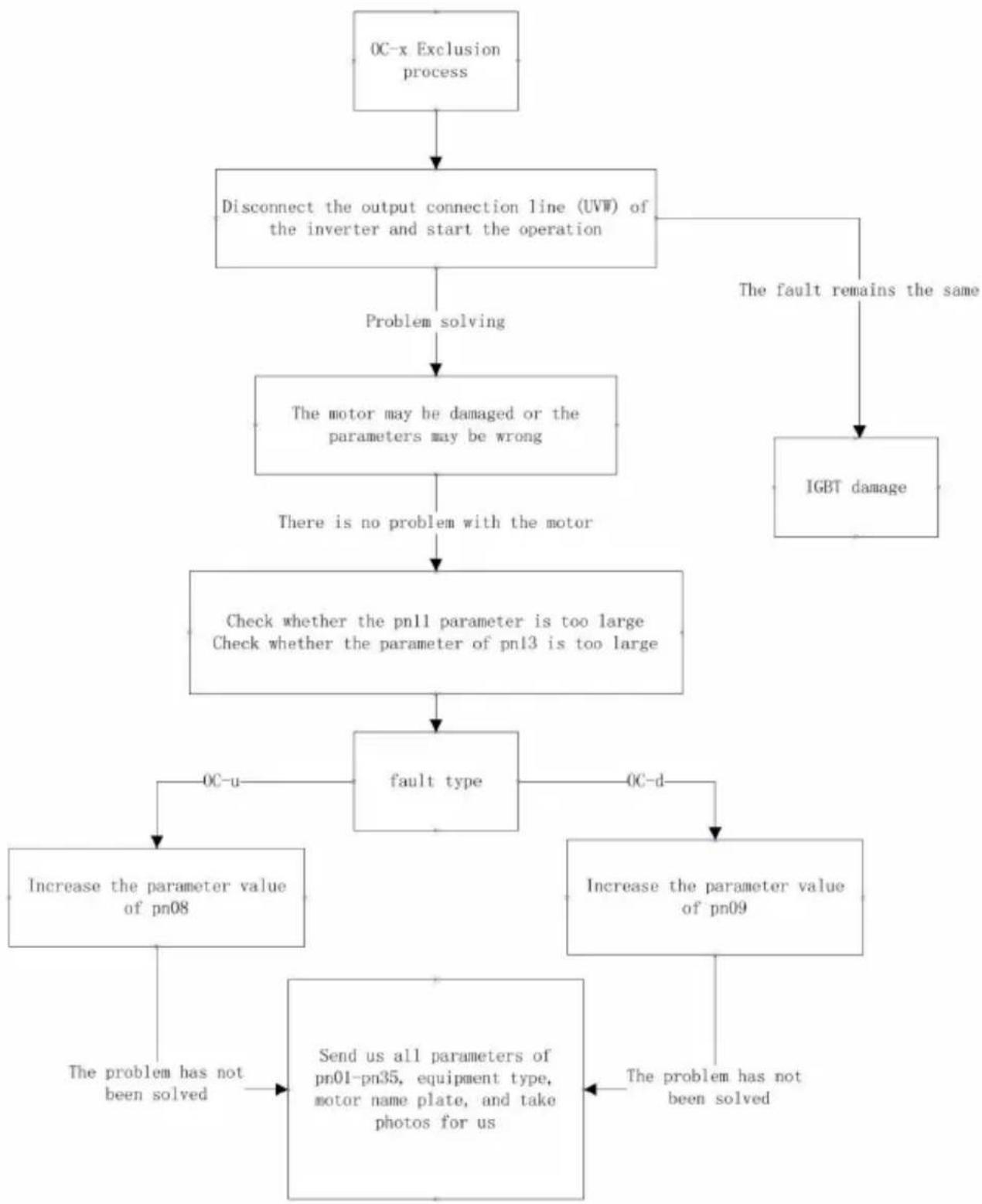

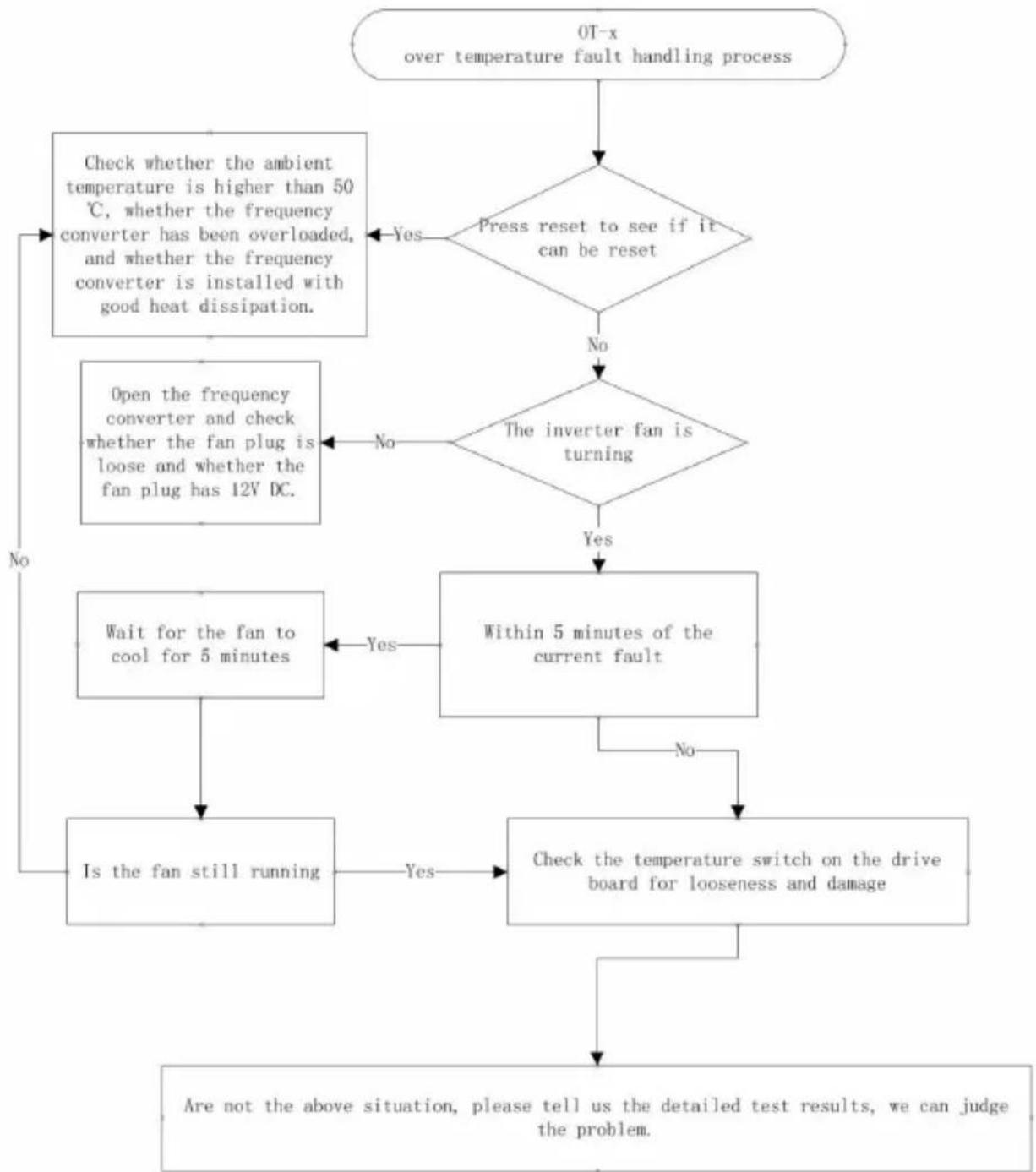

Wat betekenen de foutcodes (bijv. OU-o, OC-u)?

De codes geven fouten aan: OU voor overspanning, LU voor onderspanning, OC voor overstroom, OT voor oververhitting. De volgende letter geeft het moment aan: o (stop), u (acceleratie), d (deceleratie), r (stationair). Raadpleeg de foutentabel in de handleiding.

Hoe reset ik de inverter na een fout?

Druk op de knop STOP/RESET (STOPPEN/RESETTEN) om de inverter na een fout te resetten. Zorg ervoor dat de oorzaak van de fout eerst is verholpen.

Kan ik een verlengsnoer gebruiken om de inverter van stroom te voorzien?

Nee, het wordt afgeraden een verlengsnoer te gebruiken. Sluit de inverter rechtstreeks aan op een GFCI-aansluiting om elektrische schokken te voorkomen.

Hoe stel ik een meervoudige snelheid in?

Gebruik de meervoudige snelheden door Pn 03 in te stellen op 7 (meervoudige frequentiebron). Stel de frequenties voor de 7 segmenten in met parameters Pn 20 tot Pn 26. Sluit de ingangen D0, D1, D2 aan volgens de besturingstabel.

Welk regelmatig onderhoud is nodig?

Controleer regelmatig de omgevingstemperatuur en luchtvochtigheid, verwijder stof van de printplaat en ventilatoren met een stofzuiger, en zorg dat de aansluitingen stevig vastzitten. Vervang de koelventilator en de elektrolytische condensator elke 20-50 kH bedrijfsuren.

Kan de inverter worden gebruikt met een eenfasige motor?

Nee, de uitgang van de inverter is driefasig (U, V, W). Het is ontworpen om driefasige motoren of driefasige resistieve/inductieve lasten van stroom te voorzien.

Hoe wijzig ik de parameters van de inverter?

Zorg ervoor dat de inverter gestopt is en Pn 32 is ingesteld op 1 (wijzigen ingeschakeld). Druk op SET, gebruik ▲/▼ om de parameter te selecteren, druk nogmaals op SET, wijzig de waarde met ▲/▼ en ←/▶, en druk op SET om op te slaan.

Wat te doen als de inverter niet start?

Controleer de stroomvoorziening, de bedrading, en zorg dat het besturingssignaal (RUN) actief is. Raadpleeg de foutentabel voor foutcodes. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

GEBRUIKSAANWIJZING A2-8007M Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Besaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR

TOUGH TOOLS, HALF PRICE

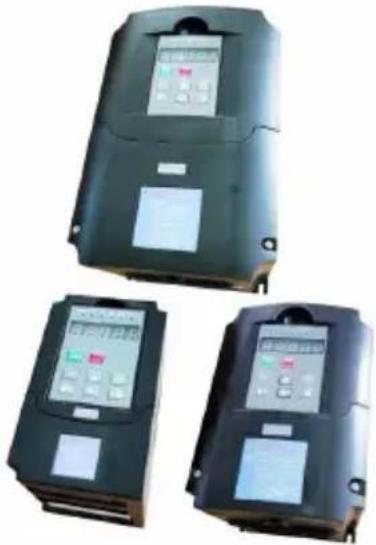

Omvormer

MODEL: A2-8007M/A2-8015/A2-8075

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees alle veiligheidswaarschuwingen, instructies, illustraties en

specificaties die bij deze omvormer worden geleverd. Het niet opvolgen

van alle hieronder vermelde instructies kan leiden tot een elektrische schok,

brand en/of ernstig letsel.

WAARSCHUWING:

Dit apparaat is een apparaat met een hoog voltage. Probeer het niet te gebruiken.

demonteer deze apparatuur op elk gewenst moment om gevaar te voorkomen. Na een

apparaatstoring, als de externe schakelaar het apparaat niet opnieuw kan opstarten,

Neem contact op met uw wederverkoper voor verdere afhandeling.

WAARSCHUWING: GEVAAR VOOR ELEKTRISCHE SCHOKKEN EN BRAND!

1. Het niet naleven van deze instructie kan leiden tot een elektrische schok, storing, brand en elektrocutie.
2. NIET DEMONTEREN.
3. Dompel de omvormer niet onder.
4. Sluit niet twee of meer transformatoren parallel aan.
5. Sluit de voeding rechtstreeks aan op een stopcontact met aardlekschakelaar voor vochtige ruimtes.
6. Gebruik geen verlengsnoer.
7. De installatie van deze omvormer en de bijbehorende bedrading moeten worden uitgevoerd door een

gekwalificeerde elektricien die voldoet aan alle toepasselijke elektrische voorschriften.

WAARSCHUWING:

Wijzigingen of aanpassingen aan deze eenheid die niet uitdrukkelijk door de

partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om

de apparatuur te bedienen.

BEWAAR DEZE INSTRUCTIES

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de

De partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De bediening is onderworpen aan de volgende twee voorwaarden:

1) Dit product mag geen schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de

limieten voor een digitaal apparaat van klasse B overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, die kan worden bepaald door het product uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te verhelpen door een of meer van de volgende maatregelen. Heroriënteer of verplaats de ontvangstantenne. - Vergroot de afstand tussen het product en de ontvanger. - Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten. - Raadpleeg de dealer of een ervaren radio-/tv-technicus voor bijstand.

Correcte verwijdering

Dit product is onderworpen aan de bepalingen van de Europese

Richtlijn 2012/19/EG. Het symbool dat een kliko toont

doorgestreept geeft aan dat het product

gescheiden afvalinzameling in de Europese Unie. Dit

geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd.

Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid.

afval, maar moeten naar een inzamelpunt voor recycling van elektrische apparaten en elektronische apparaten worden gebracht.

1. Veiligheidsmaatregelen

1.1 Veiligheidsmaatregelen

y De omgeving mag geen explosief gas bevatten. y Het moet

worden aangesloten door professioneel bedradingspersoneel. Anders kan het

een elektrische schok veroorzaken.

y Schakel de stroomtoevoer uit voordat u gaat werken. Anders kan dit leiden tot

y Raak geen enkele besturingspoort, interne printplaten en hun elektronische onderdelen aan

componenten terwijl de elektriciteit is ingeschakeld. Anders kan het

y Zorg ervoor dat de aardingsaansluiting van het product correct is aangesloten.

aangesloten volgens de nationale normen voor elektriciteitsveiligheid of andere

gerelateerde normen.

Raak geen enkel intern bord of onderdeel aan tot 10 minuten

na stroomuitval. Controleer de elektriciteit voordat u de interne

onderdelen van het bord onderhoudt. Anders kan dit een elektrische schok veroorzaken.

Het is verboden om wisselstroom aan te sluiten op de uitvoerpoort van het product (U, V, W

of andere controlepoorten behalve Lk, Lb, Lz. Anders kan dit leiden tot

schade aan de omvormer.

Omdat de interne IC door elektrostatische ladingen kan worden vernietigd, raden wij u aan om dit niet te doen.

Raak PCB-, IC- of IGBT-componenten niet aan zonder enige bescherming.

Anders kan dit een onbekende storing

veroorzaken. Zorg ervoor dat er geen onverwachte geleiders, zoals schroeven, pakkingen, enz., in de omvormer achterblijven tijdens onderhoud. Anders kan dit schade aan de omvormer of zelfs brand

veroorzaken. Als er tijdens het opstarten overstroom optreedt, controleer dan de bedrading en start opnieuw op.

Stop de machine niet door de stroom uit te schakelen. De stroom kan worden uitgeschakeld nadat de motor stopt.

Laat de omvormer niet in de zon liggen. Anders kan dit leiden tot schade aan de omvormer.

1.2 Pakketinspectie

De productie van de A2-serie omvormers ondergaat strenge kwalificatietests.

Controleer de schade die door de levering is ontstaan en het type specificatie tijdens pakketinspectie.

Accessoires: 1 omvormer, 1 gebruikershandleiding.

Als er iets ontbreekt, neem dan contact op met de plaatselijke dealer of Isacon's douane servicecentrum.

2. Gebruikersinstellingen

2.1 Omgevingsvereisten

Geen corrosief gas, damp en olieachtig stof. Zonder direct zonlicht. Geen

zwevend stof of mentale deeltjes.

Luchtvochtigheid 20% 90% .

Trilling < 5,8 m/s2 (0,6 g). Geen

elektromagnetische interferentie.

Temperatuur: -10 y ~50 y , zorg voor goede ventilatie als de

temperatuur hoger is dan 40y

Zonder ontvlambare of explosieve gassen, vloeistoffen en vaste stoffen. Gebruik de elektrische kast of afstandsbediening in niet-standaardomgeving. Zorg voor voldoende ventilatie.

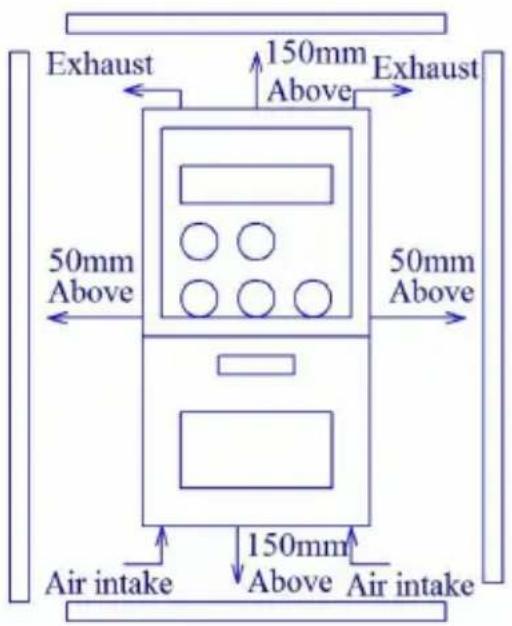

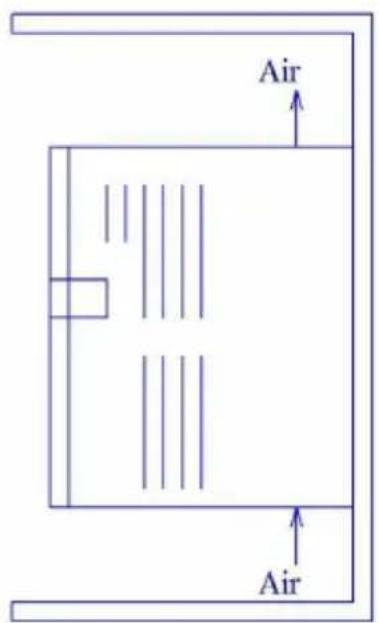

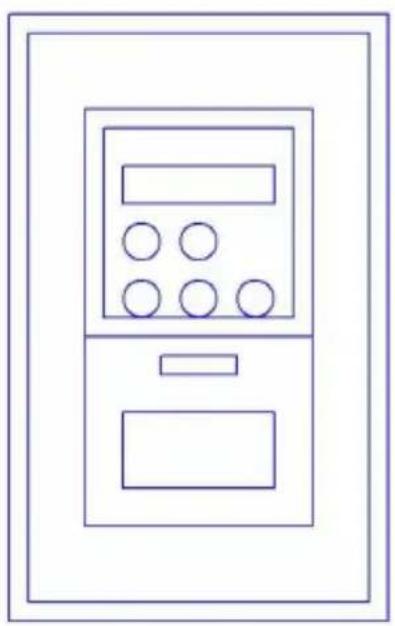

2.2 Ruimte installeren

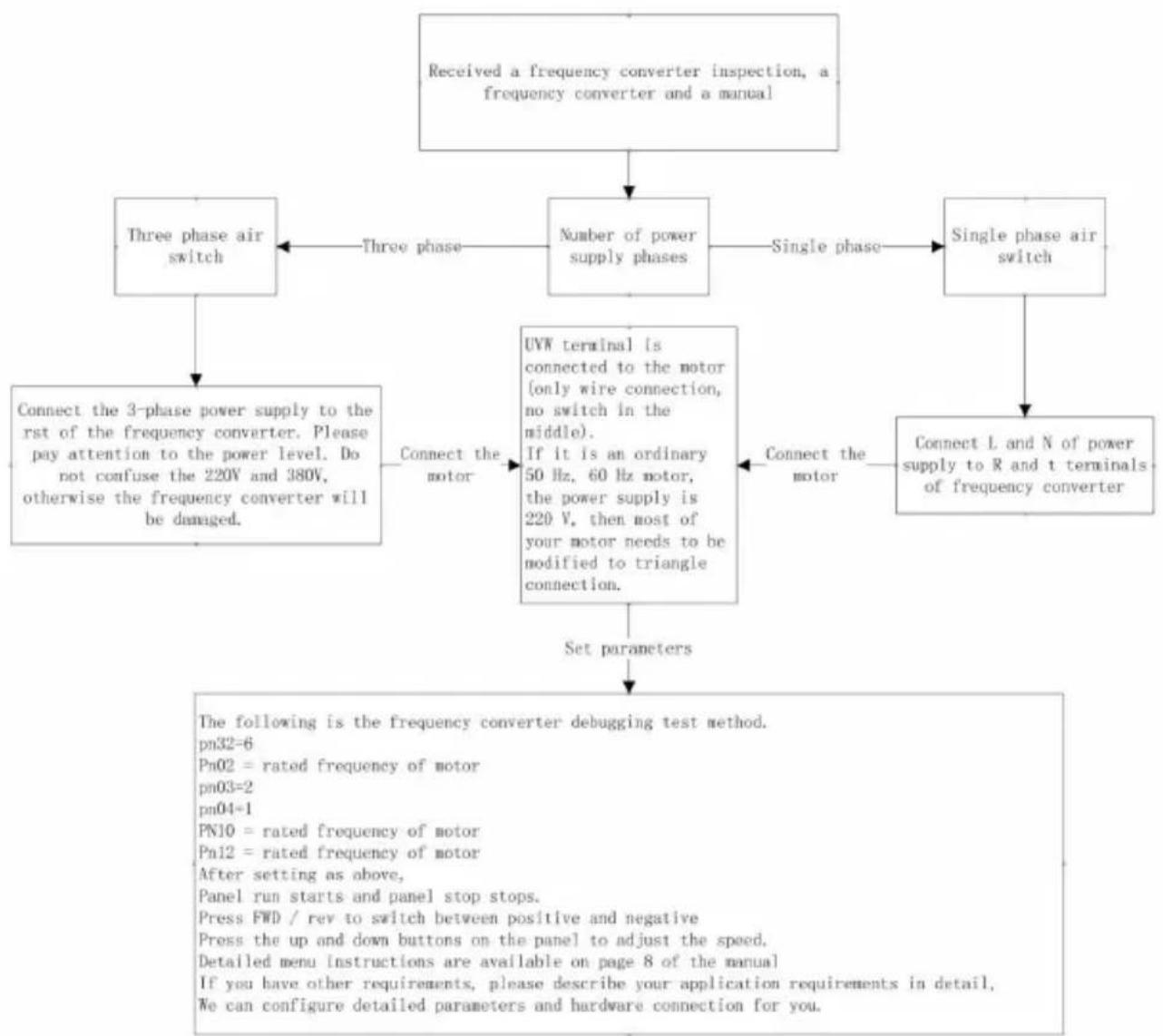

2.3 Basisbedrading

Er zijn twee bedradingsdelen: hoofdlus en regellus. Sluit de bedrading correct aan volgens de volgende twee figuren.

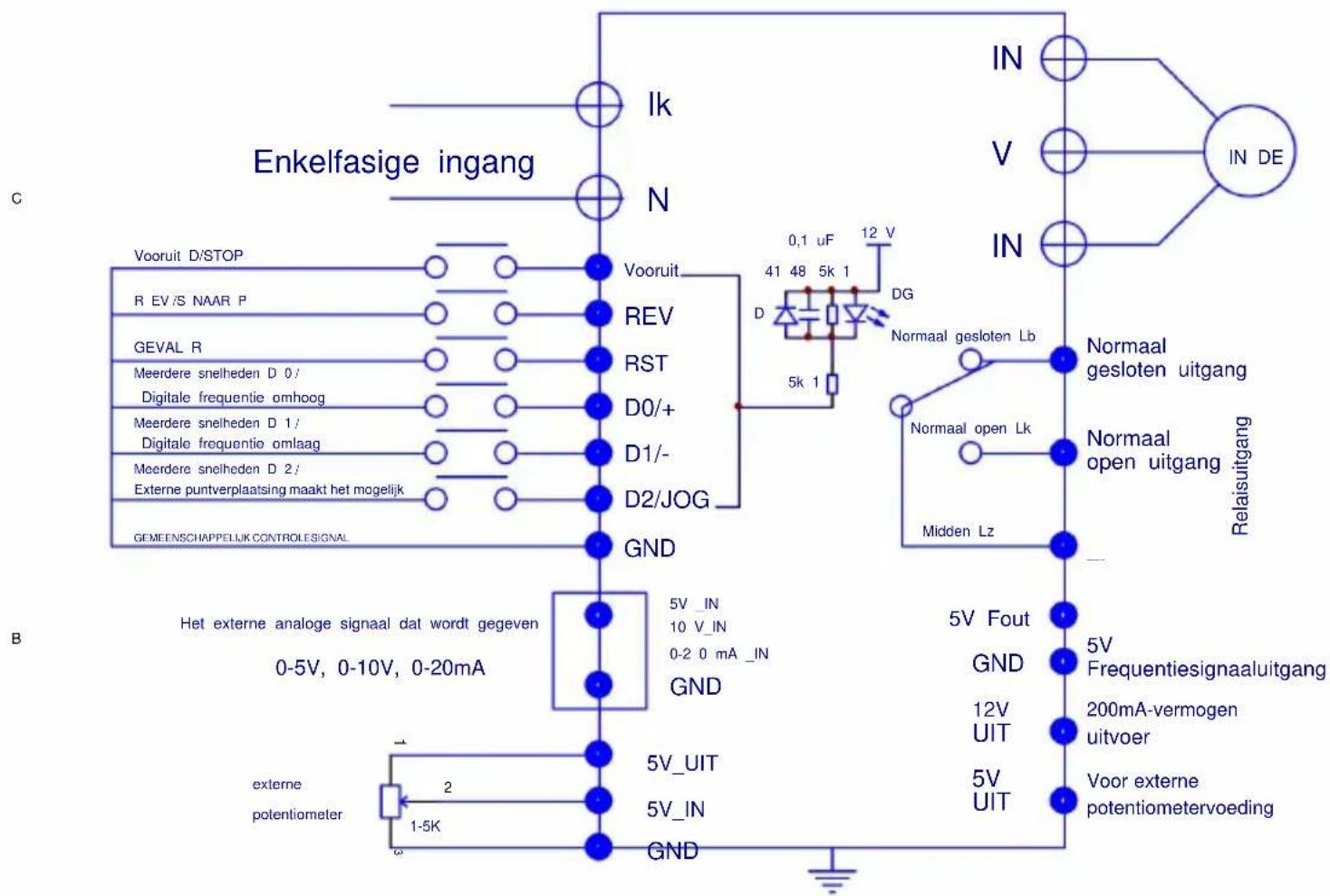

Bedradingsschema (een fase)

hoofdluspoort

regelluspoort

Havennaam	Beschrijving
L.N.	Eénfase-stroomingang.
UVW	Driefasige AC-uitgangspoorten können alleen worden aangesloten op zuivere weiterstands- of inductiebelastingen, zoals motoren of elektrische verwarmingen.

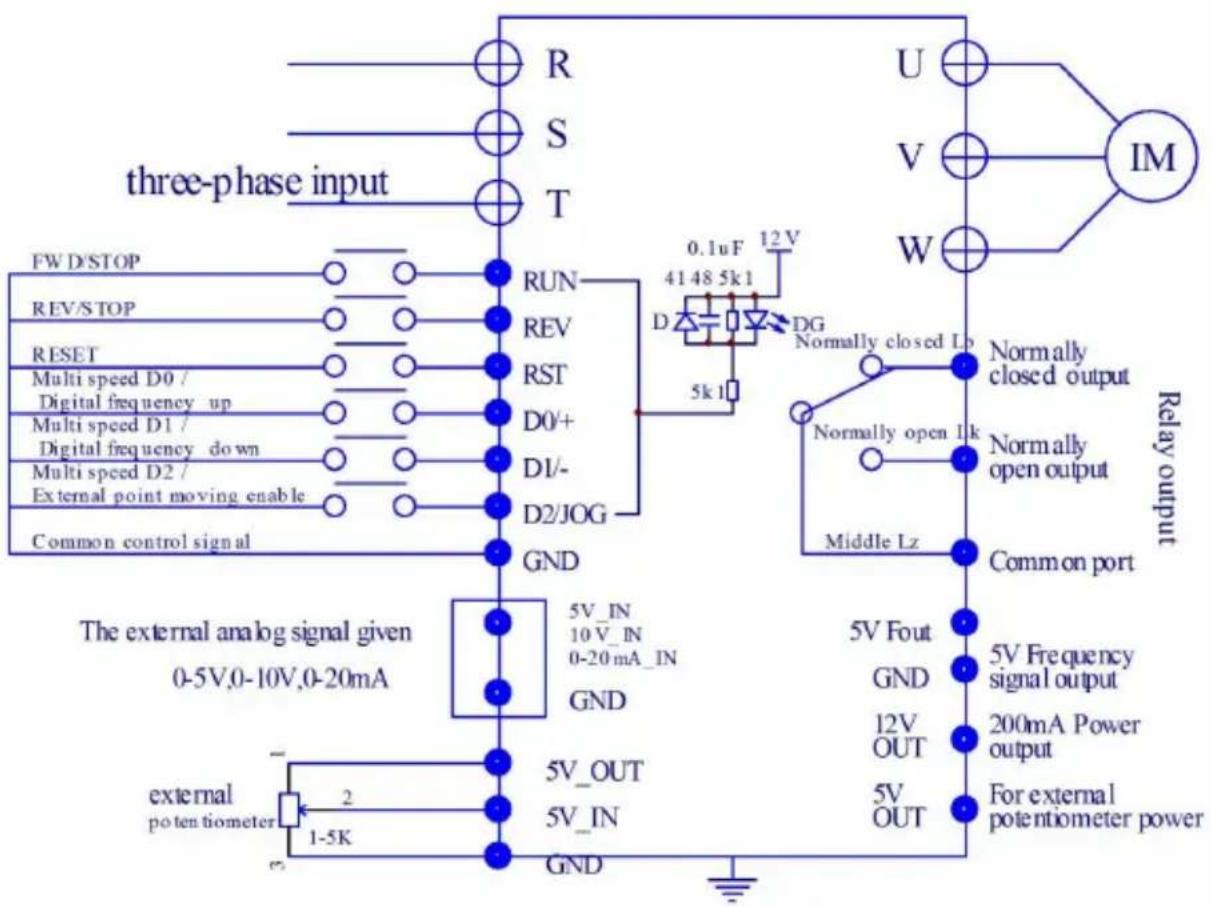

Bedradingsschema (driefasen)

hoofdluspoort

regelkringpoort

Havennaam Beschrijving
RST	Einfase 220V-voeding R en T aansluten.Driefase 220V-voeding RT aansluten. , S,Spanningsspecificaties: 8xxx, eenfase 220 ingangverbinding R en T
UVW	Drie-fase AC-uitgangspoorten können alleen worden aangesloten op zuiverweerstand- of inductiebelasting zoals motoren ofelektrische kachel.

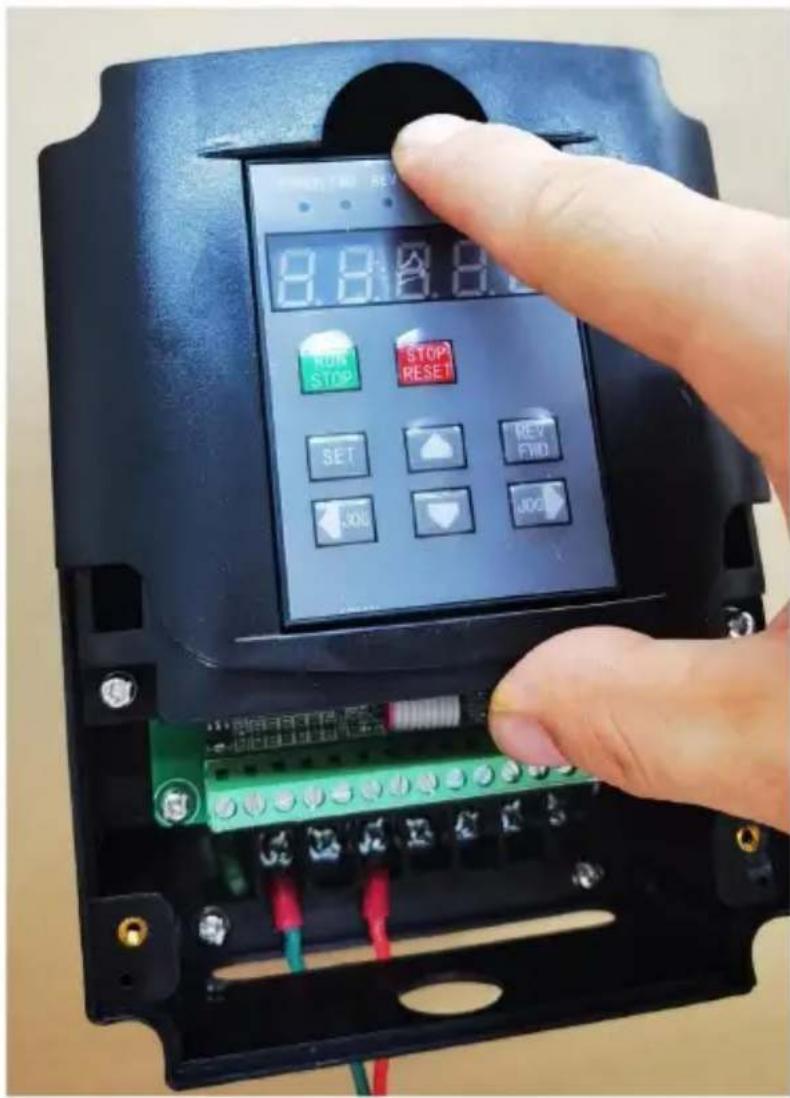

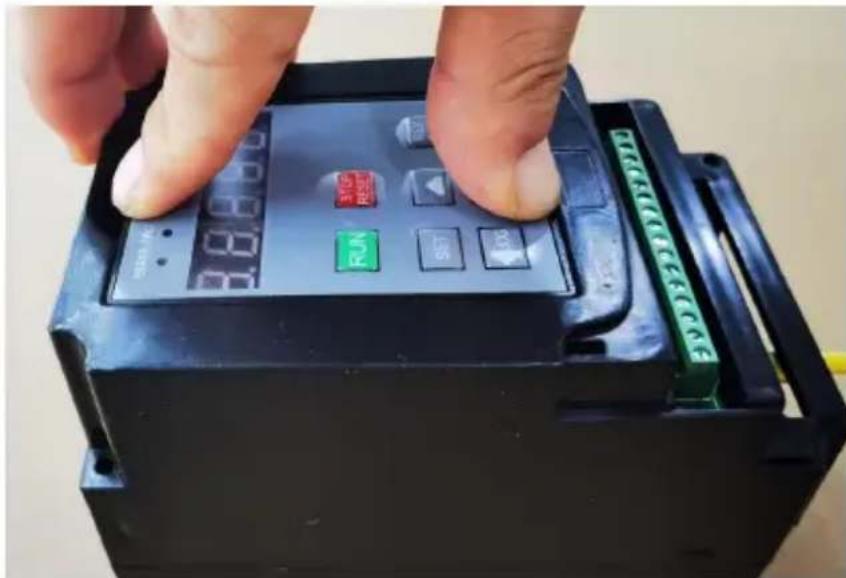

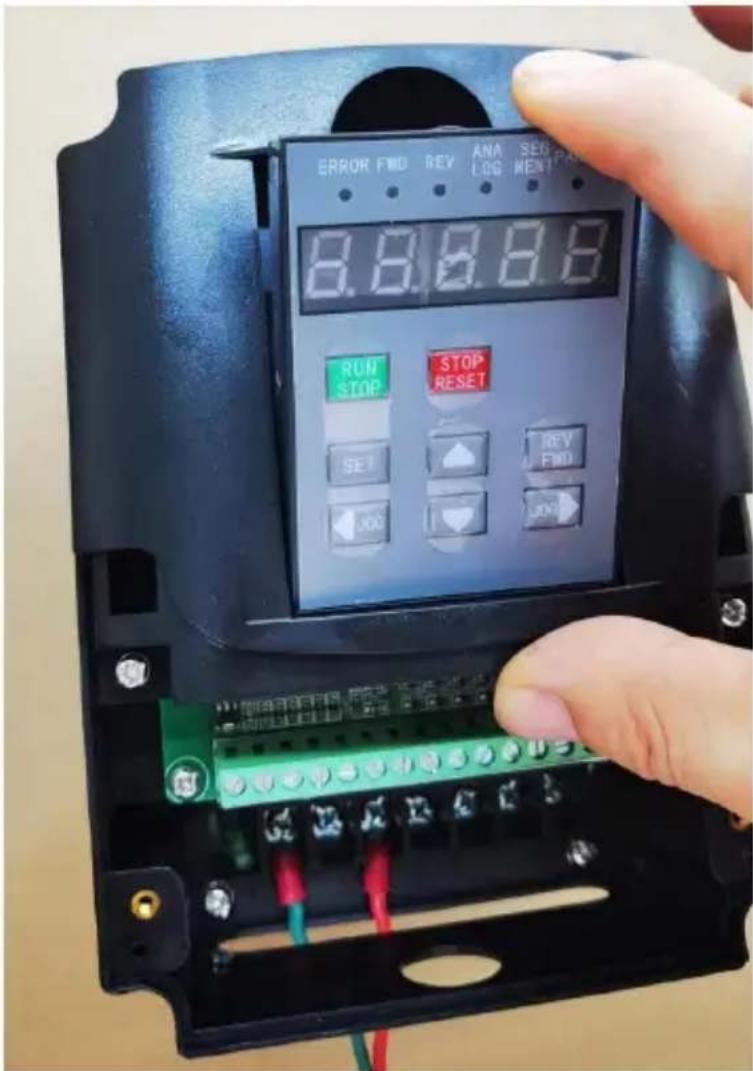

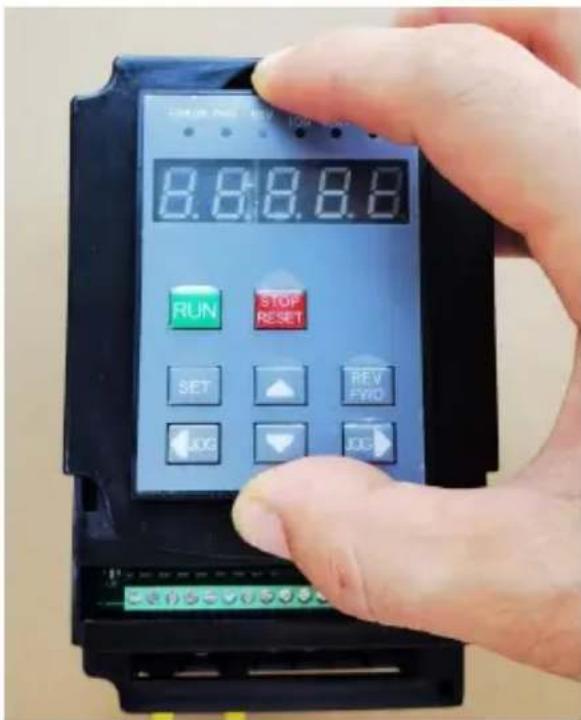

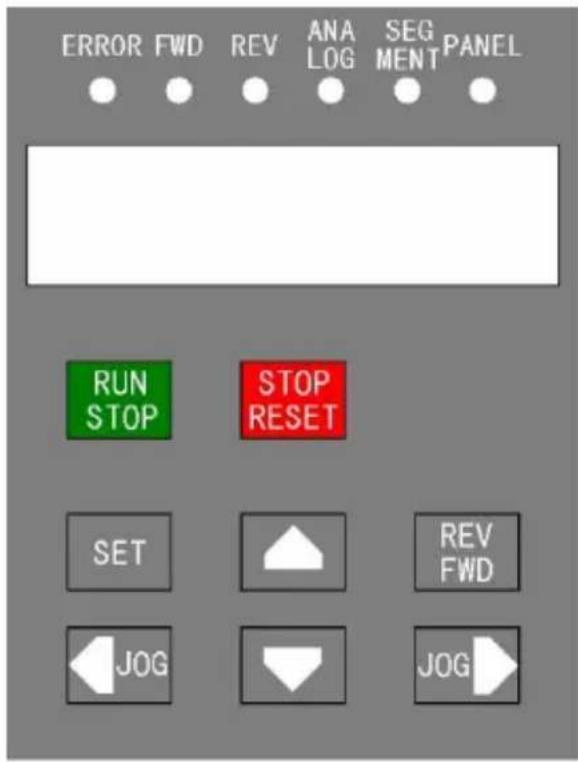

3. Bedieningspaneel

Knop	Beschrijving
RUN STOP Met=e n druk op de knop schakelt u tussen de run- en stopstatus.
STOP EVENEMENT	Het heeft verschillende betekenissen om deze knopijdens het spelten in te drukken. verschillende modi: 1. als de omvormer draait, zou het stoppen; 2. Als er een storing opttreedt, worden de omvormeruitgeschakeld reset; 3. Als het op menu's worden bediend, keert het terug maar bovenliggend menu.
REV	Verander derichting van de omvormer. Het werktek ookijdens de looptijd.
SET	Gaaar de menumodus. Als het op item staat, zouden de gevevens opgeslagen en het onderligende menu zou worden weergegeven.
yy	Wijzig items in het menu of wijzig de parameter geveens.
yy	Wijzig de menu-inhoud en verplaats punten in het paneel.
Potentiometer Wijzig	de looptijd��entie.
Inhoud	Beschrijving
FOUT	Storingsindicator.
Vooruit	Indicator voor rotatie met de klok mee.
REV	Rotatie-indicator gegen de klok in.
ANALOGO Analoge ingangsfrequentie-indicator.
SEGMENT Segment-ingangsfrequentie-indicator.
PANEL	Ingangsfrequentie-indicator op het paneel.
Digitale buis	Omvormer runtime:frequentie. Als de omvormer stopt, knippert. De weergavegegevens worden geveven door "Pn01"-gegevens.

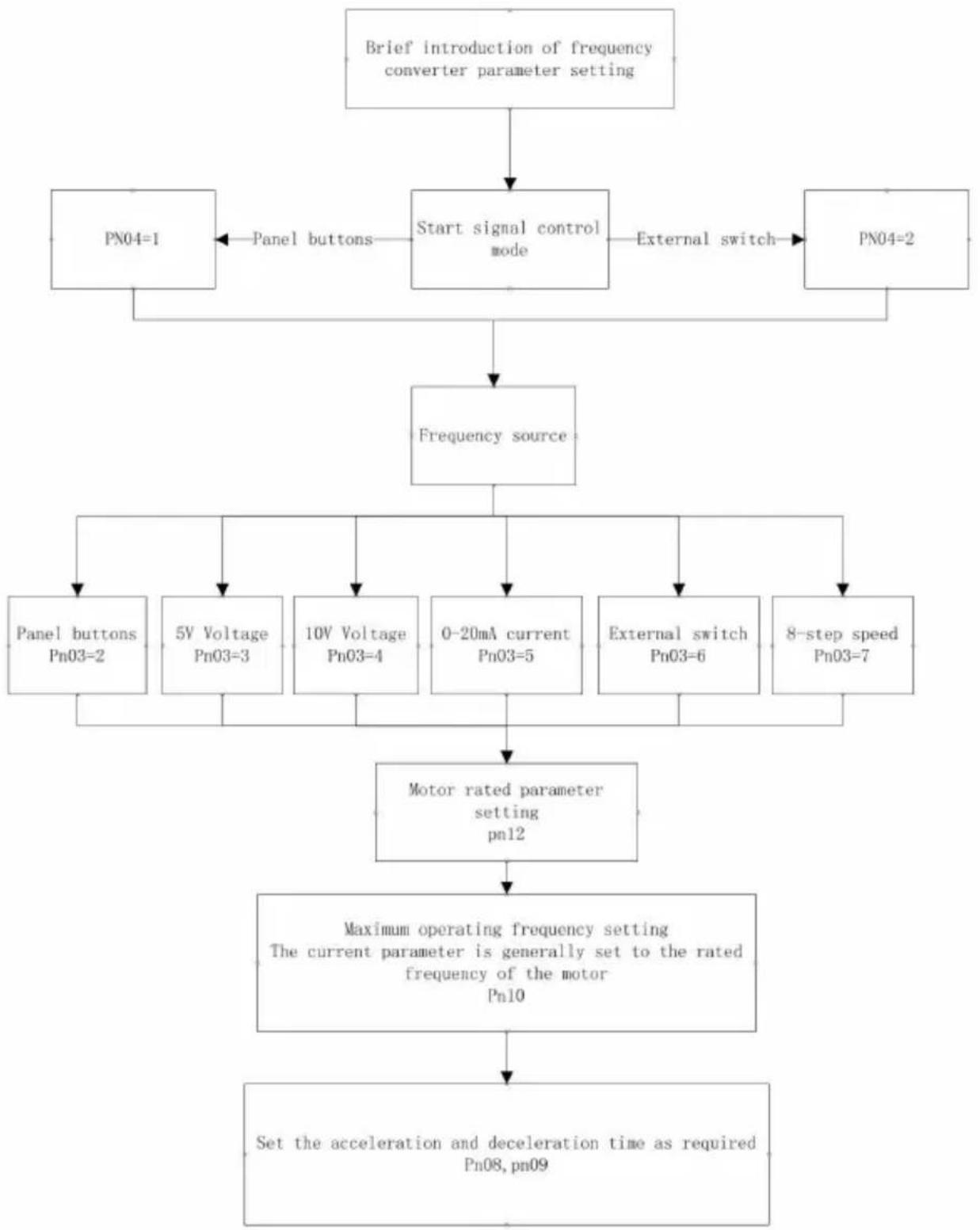

4. Parametermethode

4.1 Parameterset en -wijziging

Stel de parameter in wanneer de omvormer is gestopt en de parameter niet is vergrendeld (Pn32=1). Ga eerst naar het parametersetmenu door op de knop "SET" te drukken. Ten tweede, druk op knop y/y om het specifieke item te kiezen. Ten derde, druk nogmaals op knop "SET" om het item te openen. Ten vierde, druk op knop y/y om een bepaald bit te kiezen en druk op y/y om de waarde te wijzigen. Druk ten slotte op knop "SET" om de nieuwe parameter op te slaan of druk op de knop "STOP" om naar het bovenliggende menu te gaan zonder op te slaan.

Druk op de knop "SET" om de nieuwe parameter op te slaan of druk op de knop "STOP" om naar het bovenliggende menu te gaan zonder op te slaan.

4.2 Knopmelding

Wanneer u parameters wijzigt, drukt u lang op y/yy om het huidige nummer te laten rollen tussen 0-9.

1. Tabel met configuratieparameters

Item	Beschrijving Wijzigen via knop y of y	Bereik Wijzigen via knop y of y	Standaardwaarde
			Standaard (3)	Standaard (6)
Pn01	Standaardweergave inhoud	1-30000	1	1
Pn02	Eerste opstart freiagentie per paneel of andere methode	0,01y400,00,00 400Hz 50
Pn-03	Bron van runtime freiagentie	1-7	2	1
Pn-04	Bron van runtime commando	1-2	1	1
Pn05	met de klok mee/ tegen de klok in uitschakelen	1-3	3	3
Pn06	Methode om te stoppen omvormer	1-2	2	2
Pn07	Begin opnieuw door extern signal	1-2	1	1
Pn 08 Acceleratietijd		000.01S-50.00S 50S		10S
Pn 09 Vertragingstijd		000.01S-50.00S 50S		10S
Deel 10	Maximale looptijd freiagentie	000.10Hz 400,00 Hz	400Hz 50Hz
Deel 11	Minimale looptijd freiagentie	000.10Hz 400,00 Hz	1,5 Hz	1,5 Hz
Deel 12	Motorvermogen freiagentie	010,00 Hz 400,00 Hz	400Hz 50Hz

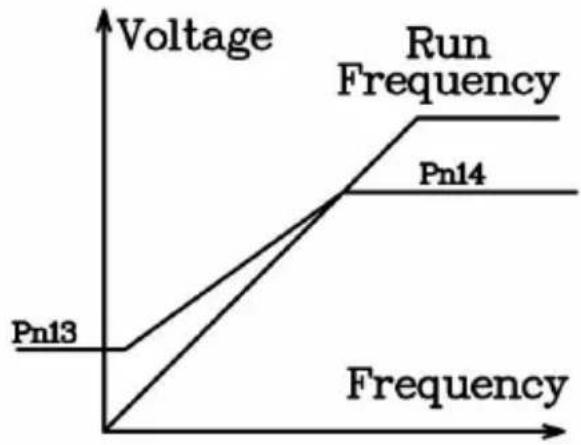

Pn 13 Koppelcompensatie 0,0-4,0			0,0	0,0
Deel 14	Koppelcompensatiefrequentie	0,01 Hz-600,00 Hz	500Hz 80Hz
Deel 15	Opstart DC-remmen spanning	1V-100V	30V	30V
Deel 16	Opstart DC-remmen tijd	000.00S-650,00S	0S	0S
Deel 17	DC-remmen stoppen spanning	1V-100V	30V	30V
Pn 18 Stop DC-remtijd		000.00S-650,00S	0S	0S
Pn19	Bron van multi-segment snelheid 0	1-5	1	1
Pn20	Multi-segment snelheid1 frequentie	000.10 Hz-400,00 Hz	10	10
Deel 21	Multi-segment snelheid2 frequentie	000.10 Hz-400,00 Hz	20	20
Deel 22	Multi-segment snelheid3 frequentie	000.10 Hz-400,00 Hz	30	30
Deel 23	Multi-segment snelheid4 frequentie	000.10 Hz-400,00 Hz	40	40
Item	Beschrijving Wijzigen via knop y of y	Bereik Wijzigien door knop y of y	Standaardwaarde
			Standaard (3)	Standaard (6)
Deel 24	Meerdere segmenten snelheid 5 freiertie	000.10 Hz—400,00 Hz	50	50
Deel 25	Meerdere segmenten snelheid 6 freiertie	000.10 Hz—400,00 Hz	60	60
Deel 26	Meerdere segmenten snelheid 7 freiertie	000.10 Hz—400,00 Hz	70	70
Deel 27	Punt verplaatsen freiertie	000.10 Hz—400,00 Hz	10Hz	10Hz
Deel 28	Keuze van relaisuitvoer	1—6	3	3

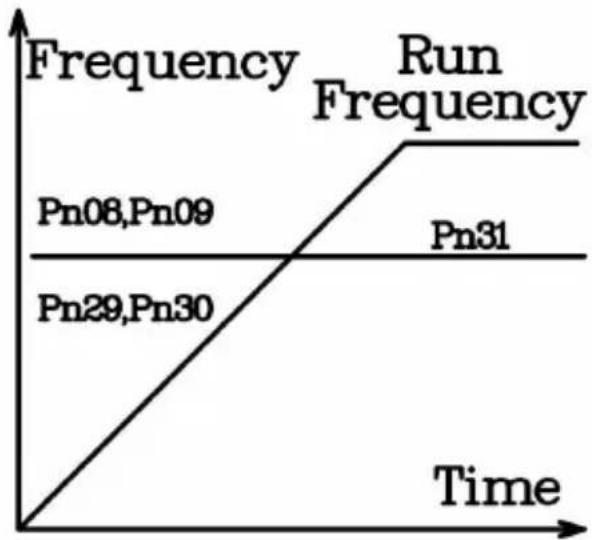

Deel 29	2e versnelling tijd	000,01S—650,00S	2S	2S
Deel 30	2e vertraging tijd	000,01S—650,00S	2S	2S
Deel 31	2e vertraging stopfrequentie	000,01 Hz - 400,00 Hz 1	Hz	1Hz
Deel 32	Parameter beheer	1—6	1	1
Pn 33	Softwareversie	32029	****	****
Deel 34	Automatisch herstellen verwijl plotseling stroom verloren	0-99Hz	0	0
Pn 35	Productiedatum	*	****	****

Raadpleeg Hoofdstuk 7 voor een gedetailleerde beschrijving van elk item.

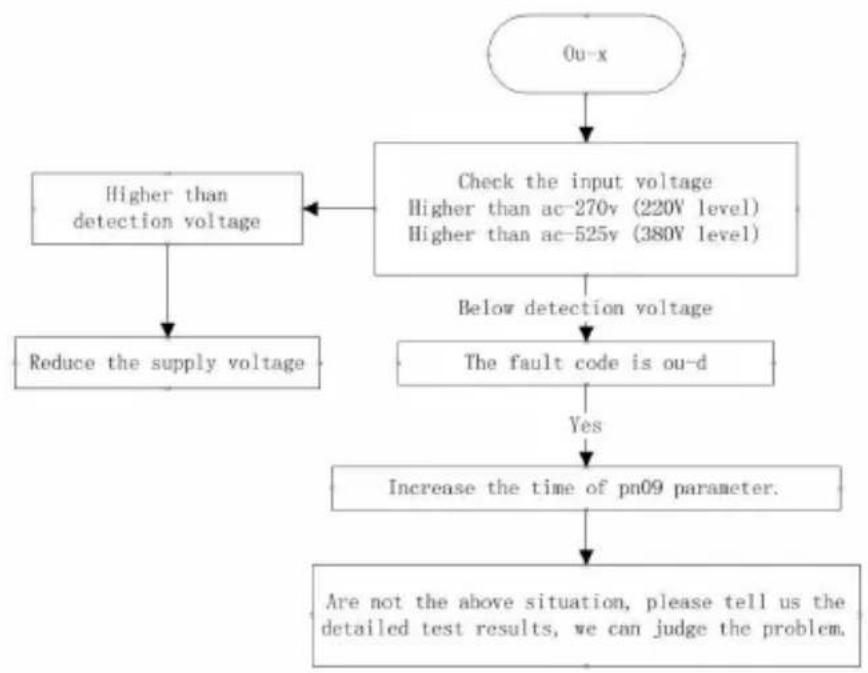

Opmerking: Als er tijdens het vertragen overspanning optreedt, stopt de motor.

Opmerking:

Als er tijdens het vertragen overspanning optreedt, stopt de omvormer met vertragen totdat de spanning weer op het normale niveau is. Als er meer vertraging nodig is, schakel dan over op een omvormer met remmen.

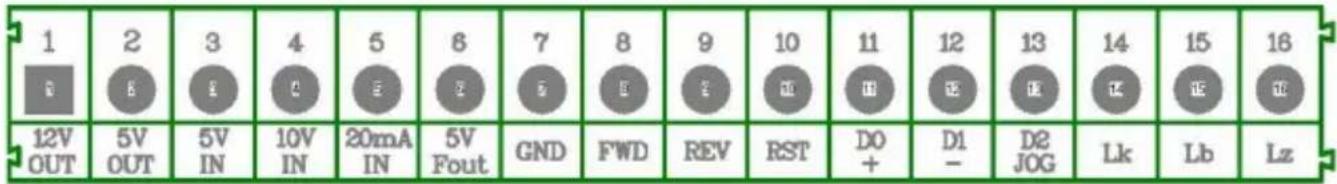

6. Beschrijving van de besturingspoorten

Havennaam	Havenbeschrijving
12V UIT	12V-uitgang, met maximale stroomsterkte van 200 mA.
5V UIT	5V-uitgang, met maximale stroomsterkte van 50mA.
5V IN	5V-ingang, analoge ingang, met maximale effectieve spanning 5V, nicht meer dan 6V
10V ingang	10V-ingang, analoge ingang, met maximale effectieve spanning 10V, nichtmeer dan 12V
20mA IN	20mA-ingang, analoge ingang, met maximale effectieve stroomsterkte 20mA, nichtmeer dan 25mA
5V Fout	Frequeniesignaaluitgang, maximale uitgangsspanning 5V
GND	Stroombron aarde 0V.
Vooruit	Externe invoor voor rotatie met de klok mee
REV	Externe rotatie-ingang gegen de klok in
RST	Extern resetsignaal
D0 +	Multi-segment slelheid D0-ingang, extern "+" signaal betekent invoer voor punterplaatsing met de klok mee
D1 -	Multi-segment slewheid D1-ingang, extern "- " signaal betekent invoer voor het verplaatsen van punten gegen de klok in
D2 JOG	Multi-segment slewheid D2-ingang, externe activeringssignaalingang
Ik	Relais AAN
pond	Relais UIT
Lz	Relais AAN/UIT

7. Beschrijving van configuratieparameters

Pn 01 Standaard weergave-inhoud: 1-30000

RUNy1 betekent dat de runtime-frequentie wordt weergegeven.

Anders wordt de synchronisatiesnelheid van de motor weergegeven.

2-30000 is de synchronisatiesnelheid van de motor.

STOP: de frequentie wordt weergegeven door het externe signaal.

Pn 02 Initiële opstartfrequentie via paneel of andere methode

Bereik: 000,01 Hz - 400,00 Hz, de initiële paneelgegevens en externe signaalfrequentie tijdens het opstarten.

Pn 03 Bron van runtime-frequentie met bereik: 1-7

1 Potentiometer 2 Paneelknop 3 Extern 0-5V signaal 4 Extern 0-10V signaal 5 Extern 0-20mA signaal 6 Extern digitaal signaal 7 Multi-segment signaal

Pn 04 Bron van runtime-opdracht met bereik: 1-2

1 Paneelknopbediening

2 Externe signaalbesturing

Pn 05 Met de klok mee / tegen de klok in uitschakelen met bereik: 1-3

1 Alleen met de klok mee inschakelen 2 Alleen tegen de klok in inschakelen 3 Met de klok mee / tegen de klok in inschakelen

Pn 06 Methode om omvormer te stoppen met bereik: 1-2 1 Stop vanzelf 2 Stop door vertraging Pn 07 Opnieuw starten door extern signaal met bereik: 1-2 1 Uitschakelen 2 Inschakelen Omschrijving: wanneer de stroom op de externe bediening van het signaal is effectief van start kunnen gaan. Pn 08 Acceleratietijd met bereik: 000,01S - 650,00S Versnel de tijd (van 0Hz tot Pn10). 12 Pn 09 Vertragingstijd met bereik: 000,01S - 650,00S Vertraag de tijd (van Pn10 naar 0Hz). Pn 10 Maximale looptijdreferentie met bereik: 000,10 Hz - 400,00 Hz Maximale uitgangsfrequentie door omvormer. Pn 11 Minimale looptijdfrequentie met bereik: 000,10 Hz - 400,00 Hz Als de frequentie van de opdracht onder deze waarde ligt, stopt de omvormer. Zou niet herstellen totdat de opdrachtfrequentie deze waarde verhoogt. Pn 12 Motorvermogen frequentie met bereik: 010,00 Hz - 400,00 Hz Het wordt gebruikt om de V/F-curve te wijzigen. Pn 13 Koppelcompensatie met bereik: 0,0-4,0 Grote parameters kunnen schade aan de motor veroorzaken. Pn 14 Koppelcompensatiefrequentie: 0,01 Hz - 400,00 Hz Omvormer biedt geen koppelcompensatie als de looptijdfrequentie groter is dan deze waarde.

Pn 15 Opstart DC-remspanning: 1V—100V

Door deze parameter goed af te stellen, kan de motor normaal starten vanuit een volledige stoptoestand zonder enige moeilijkheid veroorzaakt door de vrije beweging van de motor en draairichting.

Pn 16 Opstart DC-remtijd: 000,00S—650,00S

DC-remtijd vóór het opstarten van de motor om ervoor te zorgen dat de motor start vanuit de volledige stop-status.

Pn 17 Stop DC-remspanning: 1V—100V

Remspanning tijdens DC-remperiode om ervoor te zorgen dat de motor volledig stopt in remtijd.

Pn 18 Stop DC-remtijd: 000,00S—650,00S

DC-remtijd om te voorkomen dat de slede na het stoppen beweegt.

Pn 19 Bron van multi-segment snelheid 0-5

Multi-segment snelheidsmodus 0-segment frequentiebron:

1 Potentiometer 2 Paneelknop 3 Extern 0-5V signaal 4 Extern 0-10V signaal 5 Extern 0-20mA signaal

Pn 20 Multi-segment snelheid 1 frequentie: 000,10 Hz - 400,00 Hz

Multi-segment snelheidsmodus 1-segment frequentie

Pn 21 Multi-segment snelheid 2 frequentie: 000,10 Hz - 400,00 Hz Multi-segment snelheidsmodus 2-segment frequentie Pn 22 Multi-segment snelheid 3 frequentie: 000,10 Hz - 400,00 Hz Multi-segment snelheidsmodus 3-segment frequentie Pn 23 Multi-segment snelheid 4 frequentie: 000,10 Hz - 400,00 Hz Multi-segment snelheidsmodus 4-segment frequentie Pn 24 Multi-segment snelheid 5 frequentie: 000,10 Hz - 400,00 Hz Multi-segment snelheidsmodus 5-segment frequentie Pn 25 Multi-segment snelheid 6 frequentie: 000,10 Hz - 400,00 Hz Multi-segment snelheidsmodus 6-segment frequentie Pn 26 Multi-segment snelheid 7 frequentie: 000,10 Hz - 400,00 Hz Multi-segment snelheidsmodus 7-segment frequentie Pn 27 Puntbewegingsfrequentie: 000,10 Hz - 400,00 Hz Puntbewegingsfrequentie Pn 28 Keuze van relaisuitgang: 1-6 1 Stop omvormer 2 Start omvormer 3 Omvormerstoring 4 Frequentie neemt toe 5 Frequentie neemt af 6 Frequentie bereikt Als de uitgangsconditie is voldaan, keren de AAN/UIT-statussen om. Pn 29 2e versnellingstijd: 000,01S - 650,00S 2e versnellingstijd Pn 30 2e vertragingstijd: 000,01S - 650,00S 2e vertragingstijd Pn 31 2e vertragingsstopfrequentie: 000,10 Hz - 400,00 Hz Wanneer de looptijdfrequentie groter is dan deze waarde, acceleratie /

De vertragingstijd worden gedefinieerd door Pn08, Pn09

Wanneer de looptijdfrequentie kleiner is dan deze waarde, worden de acceleratie-/deceleratietijd gedefinieerd door Pn29, Pn30

Zoals weergegeven in de afbeelding:

Pn 32 Parameterbeheer: 1-3 1 wijziging inschakelen

3 initialisatie voor 400 Hz 2 wijziging uitschakelen

parameters 4 OEM-initialisatieparameter lezen

5 OEM-initialisatieparameter schrijven 6

initialisatie voor 50Hz-parameters

Let op: het wachtwoord voor de OEM-parameter is: 61633

Pn 33 Softwareversie

Pn 34 Automatisch herstellen bij plotseling verlies van stroom. 0 schakelt deze functie UIT. 99 betekent automatisch herstellen in oneindige tijd, beginnend bij lage frequentie. Andere waarde:

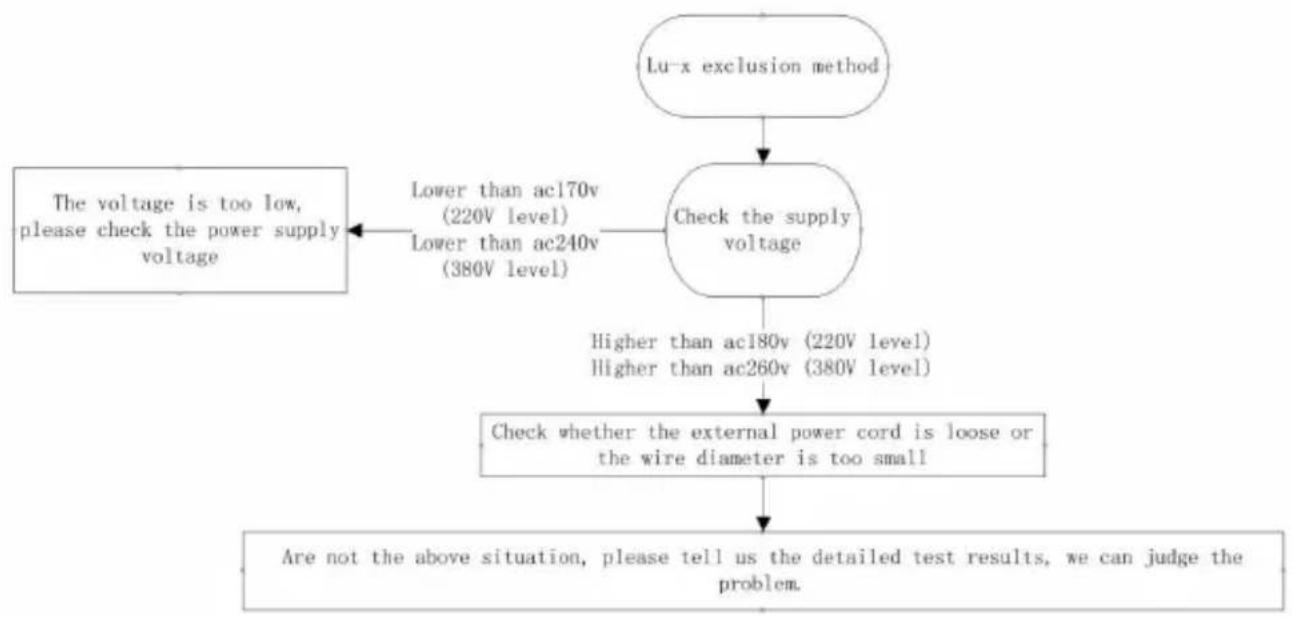

Als de indicator tijdens de looptijd LU-X (elke code) weergeeft en de stroombron binnen 2 seconden is hersteld, start de omvormer opnieuw op en wordt de looptijdfrequentie verlaagd met de grootte van de onderspanningstijd(en) en vermenigvuldigt de frequentie van dit onderdeel (Hz).

De maximale tijd voor vermogensverlies is 2,5 seconden. Na deze tijd zou het worden gezien als overspanning zonder autorecovery.

Pn 35 Productiedatum

8. Bedieningsvoorbeelden 8.1 Bediening

vanaf paneel), Pn 03 = 1 (Frequentie vanaf potentiometer)

Druk op de knop "RUN" op het paneel, de omvormer start en de bedrijfsindicator gaat branden.

Als u nogmaals op de knop drukt, stopt de omvormer.

8.2 Bediening via extern signaal Pn 04=2

(opdracht van poort "FWD/REV")

Pn 03=3 (frequentie van poort "5V")

8.3 Multi-segment snelheid Pn

04 = 2 (opdracht van poort "FWD/REV")

Pn 03=7 (frequentie van multi-segment 0-7)

8.4 Punt verplaatsen door paneel

Commando (Pn 04) moet van paneel komen (=1). Frequentie (Pn 03) moet worden opgegeven door knop (=2). Nadat de omvormer is gestopt, drukt u op knop "y" om het punt met de klok mee te verplaatsen en op "y" om het punt tegen de klok in te verplaatsen.

8.5 Puntverplaatsing door extern signaal

Commando (Pn 04) moet komen van poort "FWD/REV" (=2)

Frequentie (Pn 03) moet afkomstig zijn van externe digitale poort (=6). Nadat de omvormer stopt, sluit u "D0" en "JOG" aan op "GND" om de puntbeweging te bepalen

met de klok mee, verbind "D1" en "JOG" met "GND" om tegen de klok in te bewegen.

9. Foutmelding en foutdiagnose

9.1 Foutentabel

Weergave Betekenis		Oorzaak	Diagnose
OF -o	Overspanning	Overspanning van de stroombron	Controler de spanning van de voeding bron
ik -u	Versnelling overspanning	Overspanning van de stroombron	Controler de spanning van de voeding bron
OF -d	Vertraging overspanning	Overspanning van de stroombron of grote traagheid	Overspanning van de stroombron, verlenging van de vertragingstijd, toevoeging van remcompore
Jouw	Stabile toestand Overspanning	Overspanning van de stroombron	Controler de spanning van de voeding bron
LU -o	Stopstatus onderspanning	Onderspanning van de stroombron	Controler de spanning van de voeding bron
LU-u	Versnelling onderspanning	Onderspanning van de stroombron, keine versnellingsstijd	Controler de spanning van de stroombron, verhoog de acceleratietijd
LU -d	Vertraging onderspanning	Onderspanning van de stroombron	Controler de spanning van de voeding bron
LU -r	Stabile onderspanning	Onderspanning van de stroombron of grote traagheid	Controler de spanning van de stroombron, verlaag de belasting
OC-o	Stop de staatsovervaluta	Component defect, interferentie	Druk op “RESET”. Als het nogmaals geleurt, is het onderdeel defect.
Weergave Betekenis		Oorzaak	Diagnose
OC -u	Versnelling overval	Kleine acceleratietijd of componentstoring	Vergroot de acceleratietijd
OC-d	Vertraging overval	Kleine vertragingstijd of componentstoring	Verleng de vertragingstijd
OC-r	Stabiele overvaluta	overbelasting of component defect	Controler de motorbelasting
OT-o	Oververhit tijdens het stoppen	Hoge omgevingstemperatuur of defeche temperatuursen	Controler of de luchttemperatuur hoger is dan 50, controller de CZ55-AA
OT-u	Oververhitting tijdens acceleratie	Hoge omgevingstemperatuur, kleine versnellingstijd	Controler of de luchttemperatuur hoger is dan 50, verhoog de acceleratietijd
OT - d	Oververhitting tijdens het vertragen	Hoge omgevingstemperatuur, kleine vertragingstijd	Controler of de luchttemperatuur hoger is dan 50, verhoog de vertragingstijd
OT -r	Oververhitting in stationaire toestand	Hoge omgevingstemperatuur, overbelasting	Controler of de luchttemperatuur hoger is dan 50, verhoog de overbelasting

9.2 Andere onverwachte storing

1. Omvormer is in normale staat maar zonder enige output 2. Interne zekering defect 3.

Interne aandrijfmodule defect

10. Onderhoud en reparatie Vanwege de

invloed van de omgeving, zoals temperatuur, vochtigheid, stof en trillingen, enz., en veroudering van componenten, kan de omvormer op een gegeven moment defect raken. Daarom is periodiek onderhoud en reparatie nodig.

Let op: controleer de volgende punten voordat u onderhoud of reparatie uitvoert.

Anders bestaat het risico op een elektrische schok.

1. De stroombron is afgesloten.
2. Indicator op het paneel is UIT.
3. Onderhoud wordt uitgevoerd door professionals.

10.1 Dagelijks onderhoud en reparatie

De omvormer moet worden geïnstalleerd in de standaardomgeving volgens deze handleiding. Er kunnen zich onverwachte situaties voordoen tijdens de bedrijfstijd.

Voer dagelijks onderhoudswerk uit volgens de volgende tabel. Zorg voor een goede runtimeomgeving, log dagelijkse gegevens en detecteer de oorzaak van fouten in een vroeg stadium. Het kan de levensduur van de omvormer verlengen.

Item Criterium	Rekening
	Inhoud	Periode Methode
omgeving	(1) temperatuur, vochtigkeit (2) stof, water (3) corrosief gas	altijd	(1) thermometer, hygrometer (2) horloge (3) ruiken	(1) Temperatuurbereik 10y ~+40y (2) enig spoor van water (3) geur
omvormer	(1)itte, trilling (2) lawaai	altijd	(1) aanrakingsschelp (2) geluid	(1) constante trilling, normale temperatuur (2) abnormaal geluid
motor	(1)itte (2) geluid	altijd	(1) aanraking (2) geluid	(1) abnormale verwarming (2) abnormaal geluid

10.2 Periodiek onderhoud

De omvormer heeft periodiek onderhoud nodig, elke 1 tot 3 maanden, afhankelijk van de bedrijfsomgeving.

Let op: Onderhoud aan de machine of vervanging van onderdelen moet door professionals worden uitgevoerd. Als er metalen voorwerpen zoals schroeven of ringen in de machine achterblijven, kan dit fatale schade aan de omvormer veroorzaken!

Controlepunten:

1. 1. Of de schroeven van de controlepoort los zitten of niet; 2. Of de

hoofdstroompoort los zit of niet. Of er tekenen zijn van oververhitting in de lijn van de hoofdstroom; 3. Is er sprake van trauma in de stroom- en

controlekabel. Controleer met name de huid van de kabel in contact met ander metaal; 4. Zit het isolatieverband van de stroomkabel los; 5. Gebruik een

stofzuiger om stof op het bord en het ventilatiekanaal te verwijderen;

1. Als de motor moet worden onderzocht, koppel dan de motordraad los van de U, V, W-poort van de omvormer. Anders kan dit fatale schade aan de omvormer veroorzaken.

Let op: De omvormer heeft de druktest al doorstaan. Elke onjuiste test kan fatale schade aan de omvormer veroorzaken!

10.3 Vervang de slijtdelen De slijtdelen

bevatten de koelventilator en de filtrerelektrolytische condensator waarvan de levensduur

afhankelijk is van de omgeving en de belasting. Wanneer de temperatuur 25°C is, is de

levensduur van de koelventilator 20~40Kh en die van de condensator 30~50Kh. De gebruiker

kan beslissen wanneer deze componenten moeten worden vervangen.

1. Koelventilator

Oorzaak van de schade: slijtage van het lager, verouderde ventilator, omgeving met veel stof.

Criterium: scheuren in ventilatoren, abnormale trillingen tijdens de looptijd.

1. Filter elektrolytische condensator

Oorzaak van de schade: hoge omgevingstemperatuur, frequente belastingswisselingen, langdurige volledige belasting.

Criterium: vloeistoflekkage, verkeerde positie van het veiligheidsventiel, capaciteitsmeting.

10.4 Opslag van omvormer

Voorzorgsmaatregelen voor het opbergen van de omvormer:

1. Het kan niet worden opgeslagen op plaatsen met een hoge temperatuur, vochtigheid, stof, metaalstof of corrosieve gassen.
2. Het zal de veroudering van de condensator versnellen tijdens langdurige opslag. Zorg ervoor dat de omvormer eenmaal per jaar wordt ingeschakeld. De bedrijfstijd kan niet onder de 8 uur zijn. En de ingangsspanning neemt langzaam toe tot de nominale waarde.

10.5 Garantie

Bereik: omvormer zelf;

Als zich een van de volgende situaties voordoet, biedt Isacon garantie:

Eventuele gebreken of schade ontstaan tijdens het normale gebruik binnen 18 maanden.

Na 18 maanden brengt Isacon kosten in rekening voor onderhoud en reparatie;

Als er zich een van de volgende situaties voordoet, ook na 18 maanden, kan Isacon nog steeds:

kosten voor onderhoud en reparatie:

A. schade veroorzaakt door verkeerde bediening; B. schade veroorzaakt door abnormale spanning en natuurrampen zoals branden, overstromingen etc.; C. Omvormer toepassen in niet-standaard gebruikssituaties. Kosten kunnen worden berekend op basis van de contractuele kosten of op basis van de werkelijke kosten.

11. Typebeschrijving

11.1 Typebeschrijving

A2-xxxxB

A2 is de VFD-serie,

xxxx voor vermogens- en spanningsniveaus.

B is remeenheid

11.2 Beschrijving van het vermogen

1XXX 1: ingang 3-fase 220V, uitgang 3-fase 220V

2XXX 2: ingang 1 fase 220V, uitgang 3 fase 220V

3XXX 3: ingang 3-fase 380V, uitgang 3-fase 380V

5XXX 5: ingang 1 fase 220V, uitgang 3 fase 380V

6XXX 6: ingang 1 fase 380V, uitgang 3 fase 380V

Let op: driefase-ingang kan ook. 8: ingang

8XXX 1-3fase 220V,uitgang 3fase 220V

Vermogensspecificatie:

0,75 kW

1,5 kW

XXX007015300 30kW

11.3 modelvoorbeelden

A2-2022 eenfase 220 ingang, driefase 220 uitgang, 2,2 kW

A2-2022B 1-fase 220 ingang, 3-fase 220 uitgang, 2,2 kW, met remeenheid.

A2-3075 driefasen 380 ingang, driefasen 380 uitgang, 7,5 kW.

A2-3075B driefasig 380 ingang, driefasig 380 uitgang, 7,5 kW, met remeenheid.

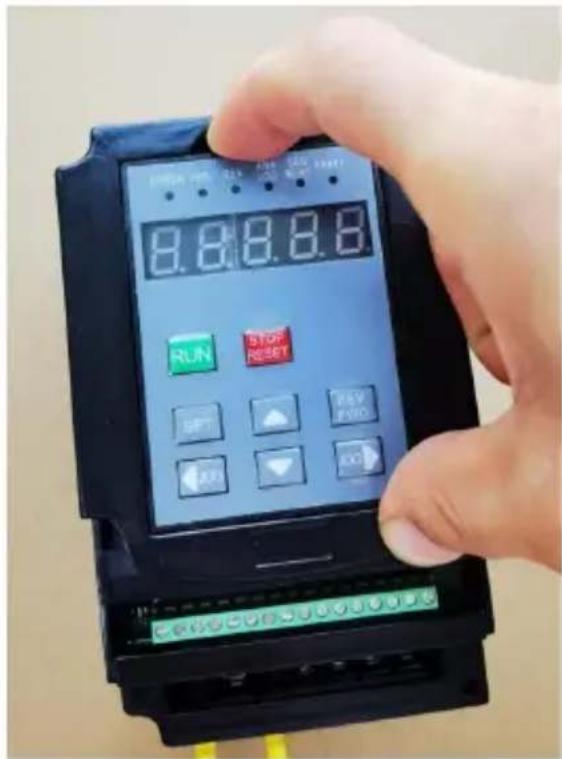

Verwijderingsmethode van toetsenbord zonder verbindingsdraad. Stap 1

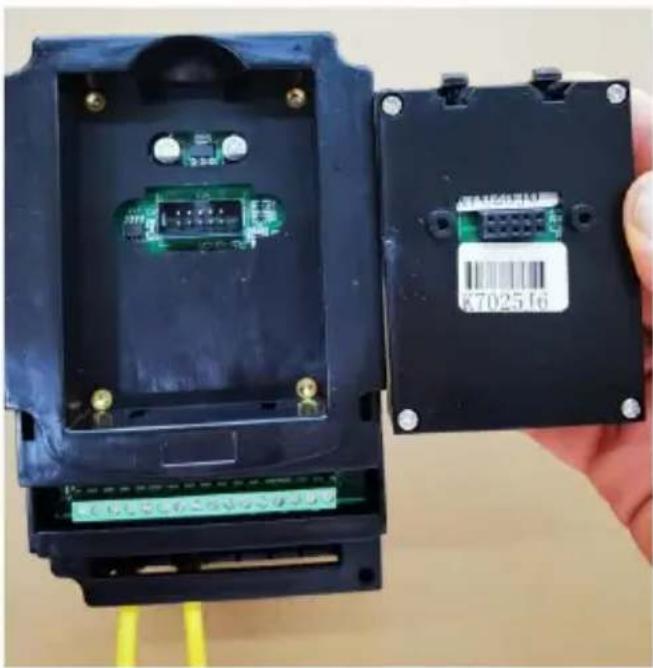

Stap 2

Trek de vingeropening omhoog.

Stap 3

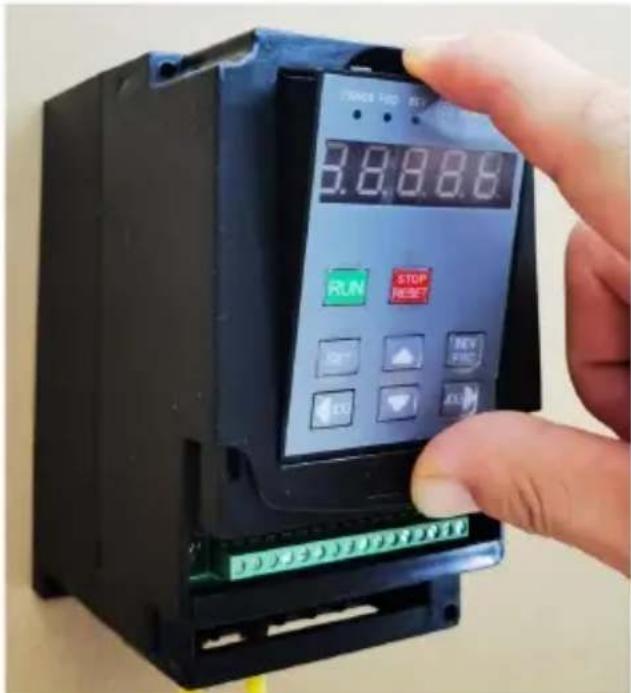

Installatiemethode van toetsenbord zonder verbindingslijn. Stap 1

Stap 2

Plaats het horizontaal met dezelfde hoogte aan beide kanten van de vingers.

Stap 3

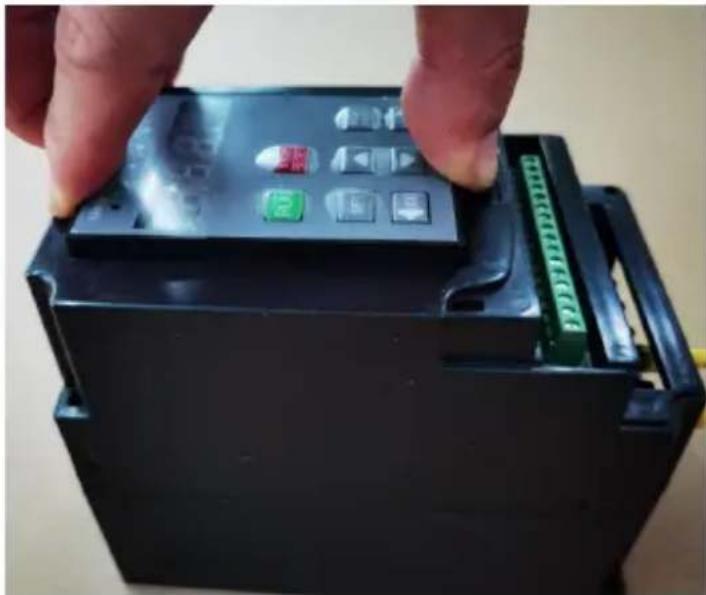

Druk beide vingers met dezelfde kracht tegelijk in.

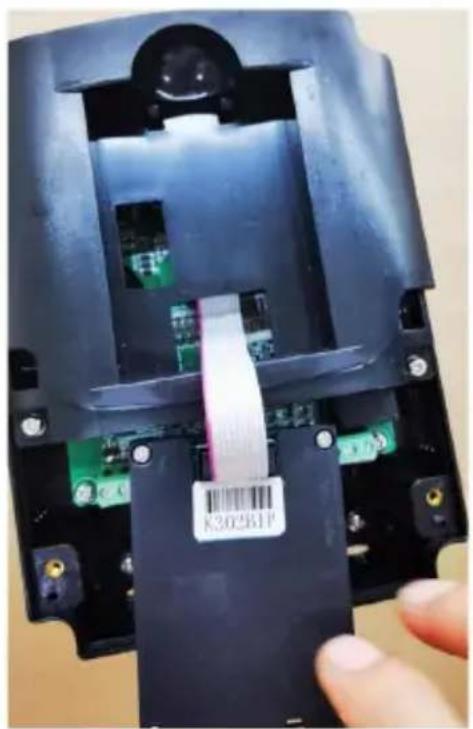

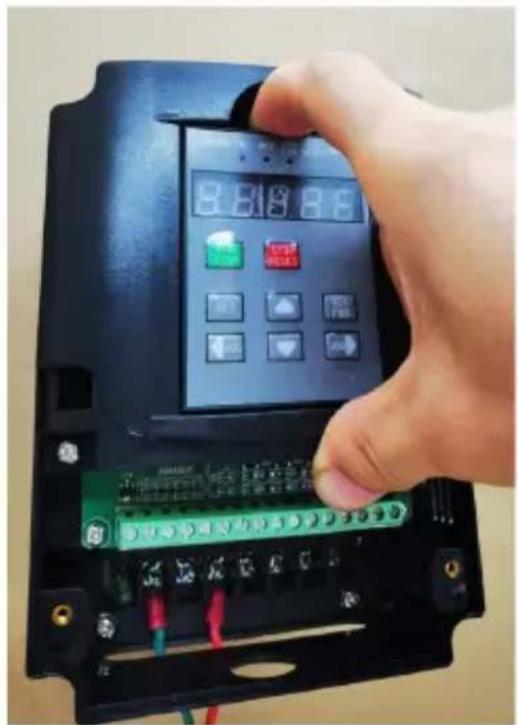

Demontagemethode van toetsenbord met verbindingsdraad.

Stap 1

Stap 2

Trek de vingeropening omhoog.

Stap 3

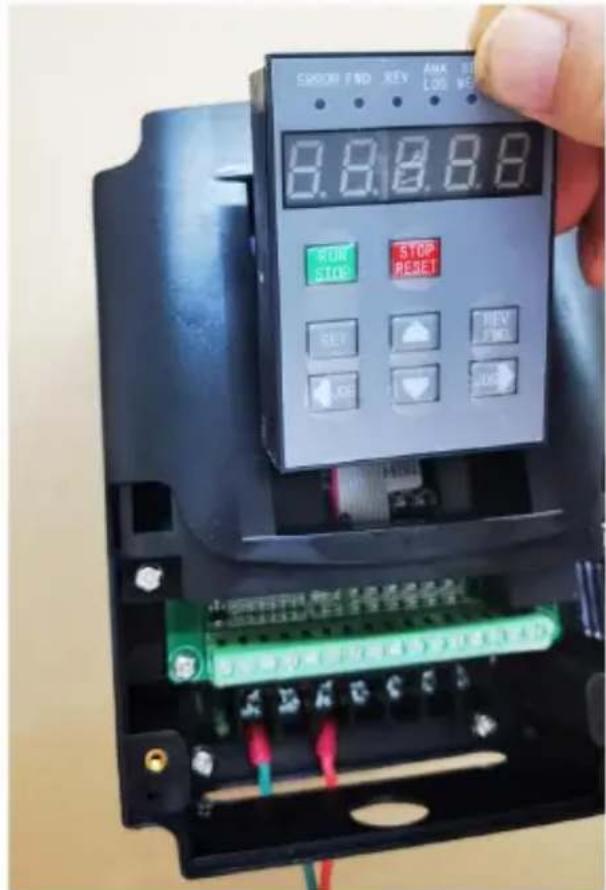

Installatiemodus van toetsenbord met verbindingslijn Stap

1 Plaats het schuin. Plaats het aan het uiteinde aan de bedrade k

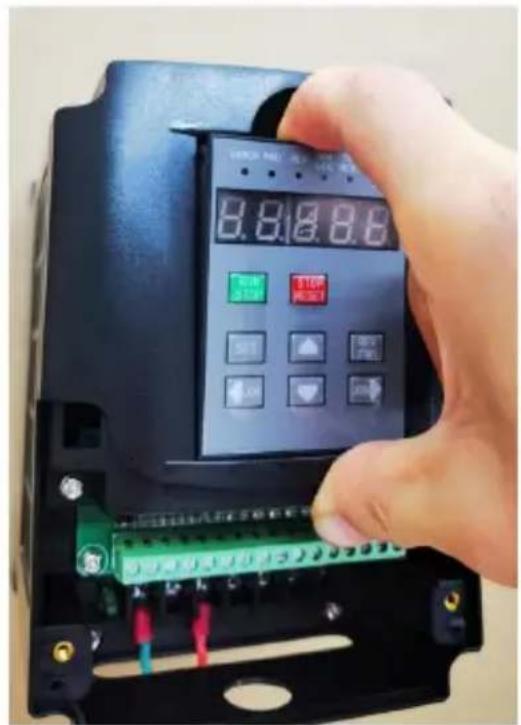

Stap 2

Druk zachtjes aan

Stap 3

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
