BEDIENUNGSANLEITUNG A2-8007M Vevor
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

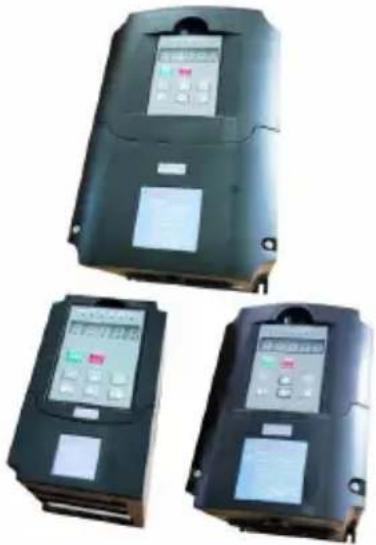

Wechselrichter
MODELL: A2-8007M/A2-8015/A2-8075
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
VEVOR
TOUGH TOOLS, HALF PRICE
Wechselrichter
MODELL: A2-8007M/A2-8015/A2-8075
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Sie haben Fragen zu Produkten? Benötigen Sie technischen Support? Bitte zögern Sie nicht, uns zu kontaktieren:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
WICHTIGE SICHERHEITSHINWEISE
Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und
Die Nichtbeachtung der technischen Daten dieses Wechselrichters
Nichtbeachtung der unten aufgeführten Anweisungen kann zu Stromschlägen führen,
Dies kann zu Bränden und/oder schweren Verletzungen führen.
WARNUNG:
Bei diesem Gerät handelt es sich um ein Hochspannungsgerät. Versuchen Sie nicht, dieses Gerät zu zerlegen, um Gefahren zu vermeiden. Nach einem Gerätefehler, wenn der externe Schalter das Gerät nicht neu starten kann, wenden Sie sich bitte zur Abwicklung an Ihren Händler.
WARNUNG: STROMSCHLAG- UND BRANDGEFAHR!
- Bei Nichtbeachtung dieser Anweisung besteht die Gefahr eines elektrischen Schlags. Dies kann zu Stromausfällen, Bränden und Stromschlägen führen.
- NICHT ZERLEGEN.
- Wechselrichter nicht untertauchen.
- Schließen Sie nicht zwei oder mehr Transformatoren parallel an.
- Stecken Sie das Netzteil direkt in eine GFCI-Steckdose für feuchte Standorte.
- Verwenden Sie kein Verlängerungskabel.
- Die Installation dieses Wechselrichters und die dazugehörige Verkabelung müssen von einem qualifizierten Elektriker unter Einhaltung aller geltenden Elektrovorschriften durchgeführt werden.
WARNUNG:
Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich vom Hersteller genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen lassen.
BEWAHREN SIE DIESE ANWEISUNGEN AUF
ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen lassen.
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb ist unter den folgenden beiden Bedingungen zulässig:
1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.
ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können die Berechtigung zum Betrieb des Produkts erlöschen lassen.
Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Interferenzen in einer Wohnanlage bieten.
Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es Störungen des Funkverkehrs verursachen.
Es gibt keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt schädliche Störungen im Radio- oder Fernsehempfang verursacht, was durch Ein- und Ausschalten des Produkts festgestellt werden kann, wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.
- Empfangsantenne neu ausrichten oder verlegen.
- Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
- Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an dem der Empfänger angeschlossen ist.
- Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker für Hilfe.
Richtige Entsorgung
Dieses Produkt unterliegt den Bestimmungen der Europäischen
Richtlinie 2012/19/EU. Das Symbol einer Mülltonne
mit durchgestrichenem Rad bedeutet, dass das Produkt
getrennt entsorgt werden muss in der Europäischen Union.
Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile.
Produkte, die als solche gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten zugeführt werden.
1. Sicherheitsvorkehrungen
1.1 Sicherheitshinweise
Die Umgebung darf kein explosives Gas enthalten. Die Verkabelung muss von Fachpersonal durchgeführt werden. Andernfalls kann es zu einem elektrischen Schlag kommen. Unterbrechen Sie die Stromversorgung vor der Wartung. Andernfalls kann es zu einem elektrischen Schlag kommen. Berühren Sie keine Steueranschlüsse, internen Platinen und deren elektronische Komponenten, während der Strom eingeschaltet ist. Andernfalls kann es zu einem elektrischen Schlag kommen. Stellen Sie sicher, dass der Erdungsanschluss des Produkts richtig angeschlossen ist, gemäß den nationalen Sicherheitsstandards für Elektrizität. Berühren Sie keine
internen Platinen oder Komponenten, bis 10 Minuten
nach Stromabschaltung vergangen sind. Bitte führen Sie vor der internen Wartung eine Überprüfung der Elektrizität durch.
Wartung der Platine. Andernfalls kann es zu einem elektrischen Schlag kommen.
Es ist verboten, Wechselstrom an den Ausgangsanschluss (U, V, W) des Produkts anzuschließen oder andere Steueranschlüsse außer Lk, Lb, Lz. Andernfalls kann es zu
Schäden am Wechselrichter kommen.
Da der interne IC durch elektrostatische Aufladung zerstört werden kann, berühren Sie keine PCB-, IC- oder IGBT-Komponenten ohne Schutz.
Andernfalls kann es zu unbekannten Fehlern
kommen. Stellen Sie sicher, dass während der Wartung keine unerwarteten Leiter wie
Schrauben, Dichtungen usw. im Wechselrichter verbleiben. Andernfalls
kann dies zu Schäden am Wechselrichter oder sogar zu Bränden
führen. Wenn beim Einsatz ein Überstrom auftritt, überprüfen Sie die Verkabelung
und starten Sie erneut. Stoppen
Sie die Maschine nicht durch Unterbrechung der Stromversorgung. Die Stromversorgung kann unterbrochen werden, nachdem
der Motor stoppt.
Lassen Sie den Wechselrichter nicht in der Sonne liegen. Andernfalls kann es zu
Schäden am Wechselrichter kommen.
1.2 Paketinspektion
Die Produktion der Wechselrichter der A2-Serie wird strengen Qualifikationstests unterzogen.
Bitte überprüfen Sie die durch die Lieferung entstandenen Schäden und die Art
Spezifikation während der Verpackungsinspektion.
Zubehör: 1 Wechselrichter, 1 Benutzerhandbuch.
Wenn etwas fehlt, wenden Sie sich bitte an den Handler vor Ort oder an Isacon
Zoll-Servicecenter.
2. Benutzereinrichtung
2.1 Umgebungsanforderungen
Keine korrosiven Gase, Dämpfe und öliger Staub. Keine direkte Sonneneinstrahlung.
Kein schwebender Staub oder Metallpartikel.
Luftfeuchtigkeit 20% - 90% .
Vibration < 5,8 m/s2 (0,6 g). Keine
elektromagnetischen Störungen.
Temperatur: -10 °C - 50 °C. Sorgen Sie für ausreichende Belüftung, wenn das
Die Temperatur liegt über 40°C .
Ohne brennbare oder explosive Gase, Flüssigkeiten und Feststoffe. Bitte verwenden Sie einen Schaltschrank oder eine Fernbedienung in nicht standardmäßigen Belüftung.

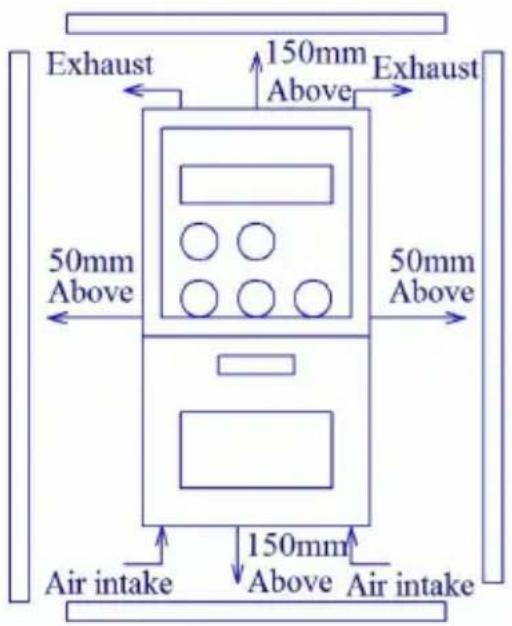

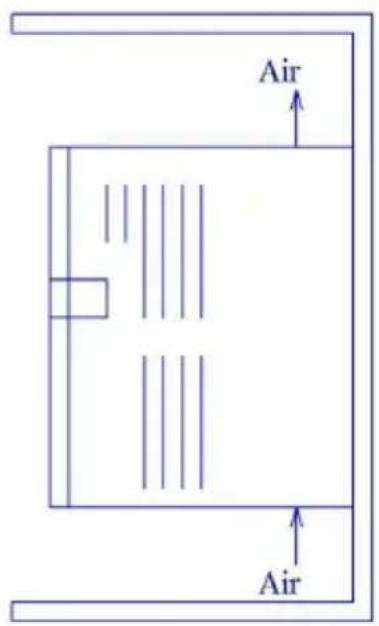

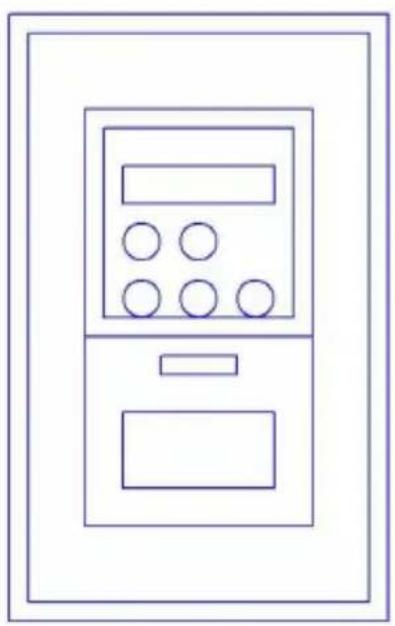

2.2 Platz einbauen

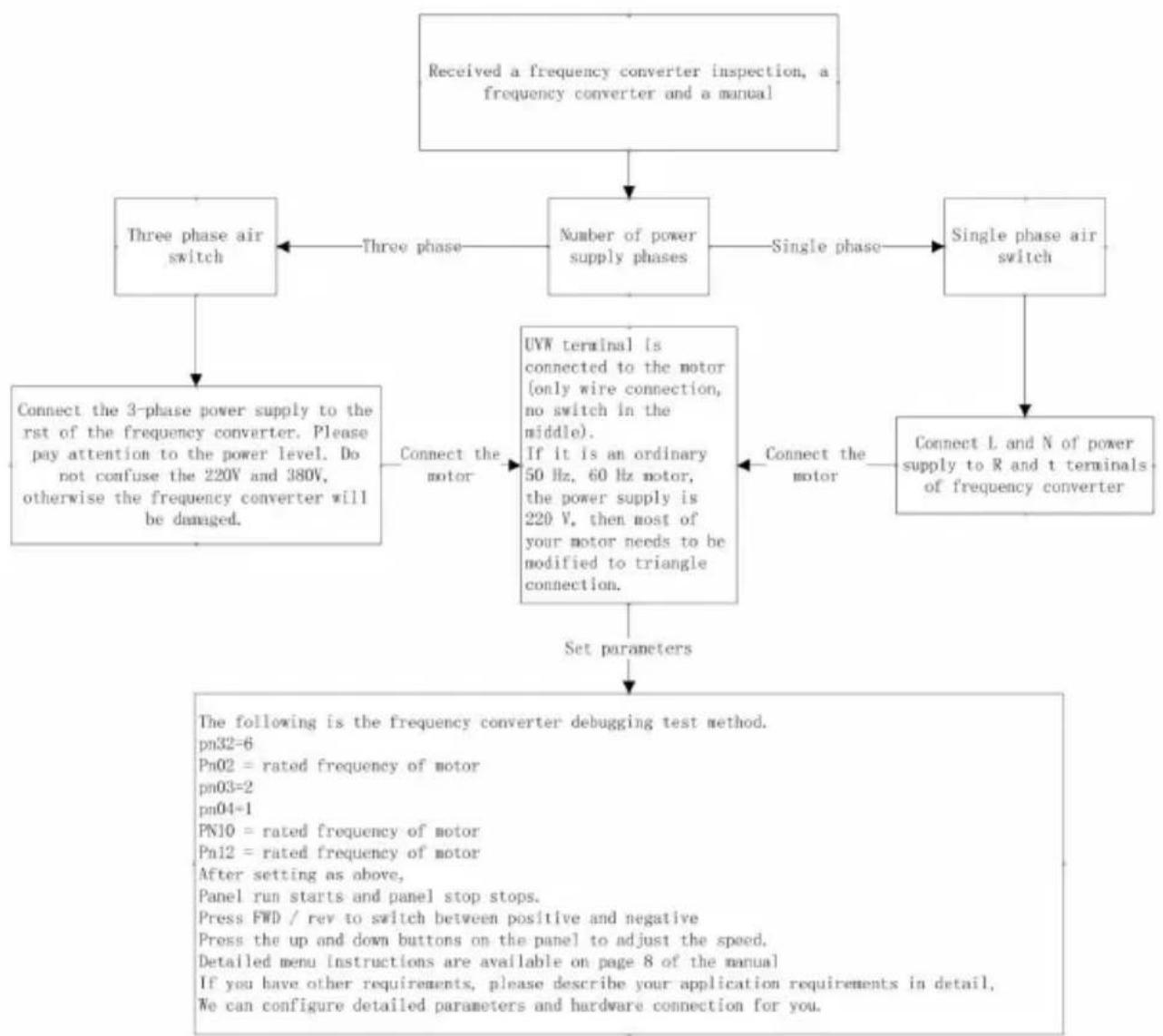

2.3 Grundverdrahtung
Es gibt zwei Verdrahtungsteile: Hauptschleife und Steuerschleife. Bitte
Führen Sie die Verdrahtung entsprechend den folgenden beiden Abbildungen korrekt durch.

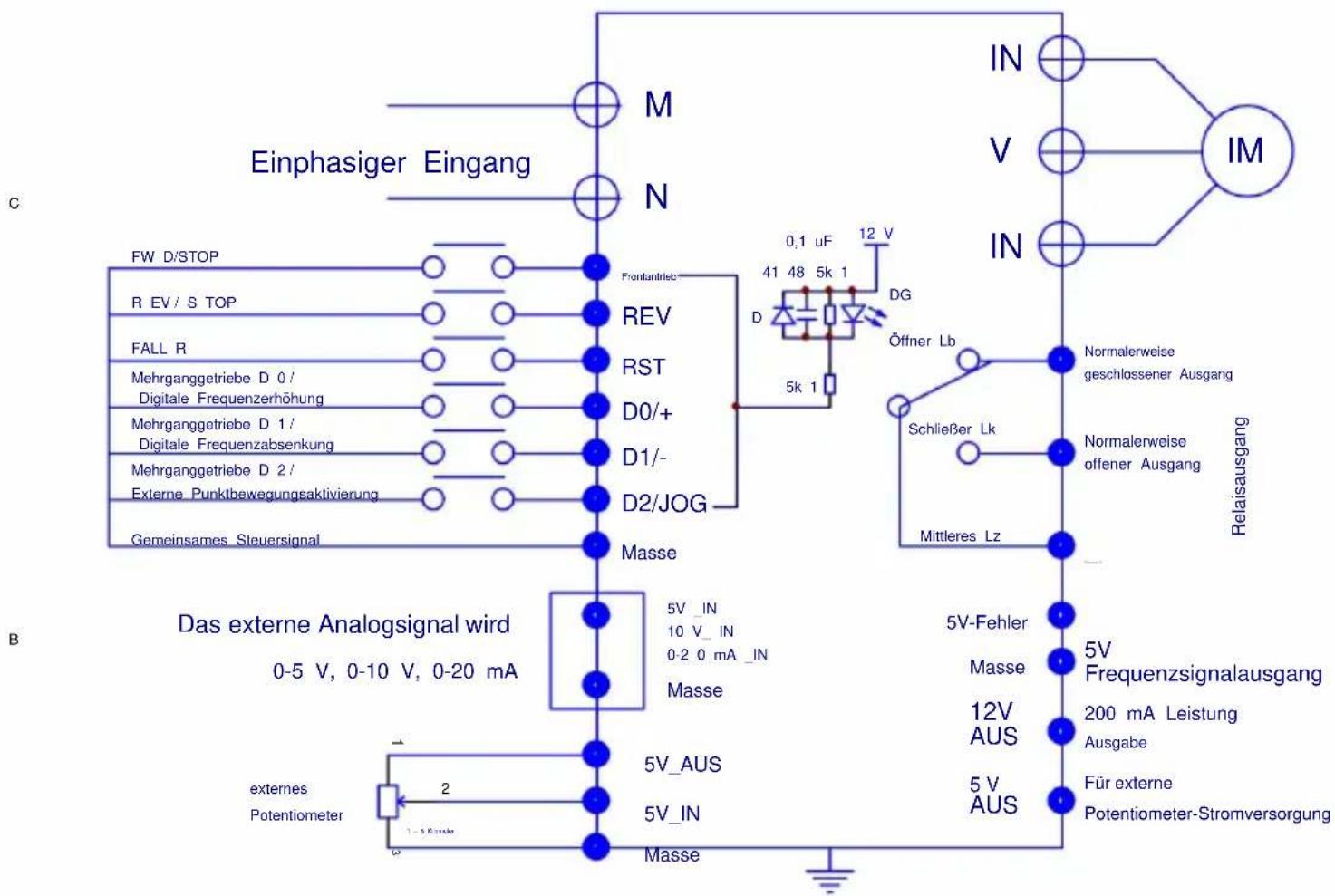

Verdrahtungsschema (einphasig)
Hauptschleifenanschluss
Steuerschleifenanschluss
| Portname Beschreibung |
| L.N. | Einphasiger Stromeingang. |
| UVW | Dreiphasige AC-Ausgangsanschlusskeiten können nur an reine Widerstands-oder Induktivitätslasten wie Motoren oder elektrische Heizgeräteangeschlossen werden. |

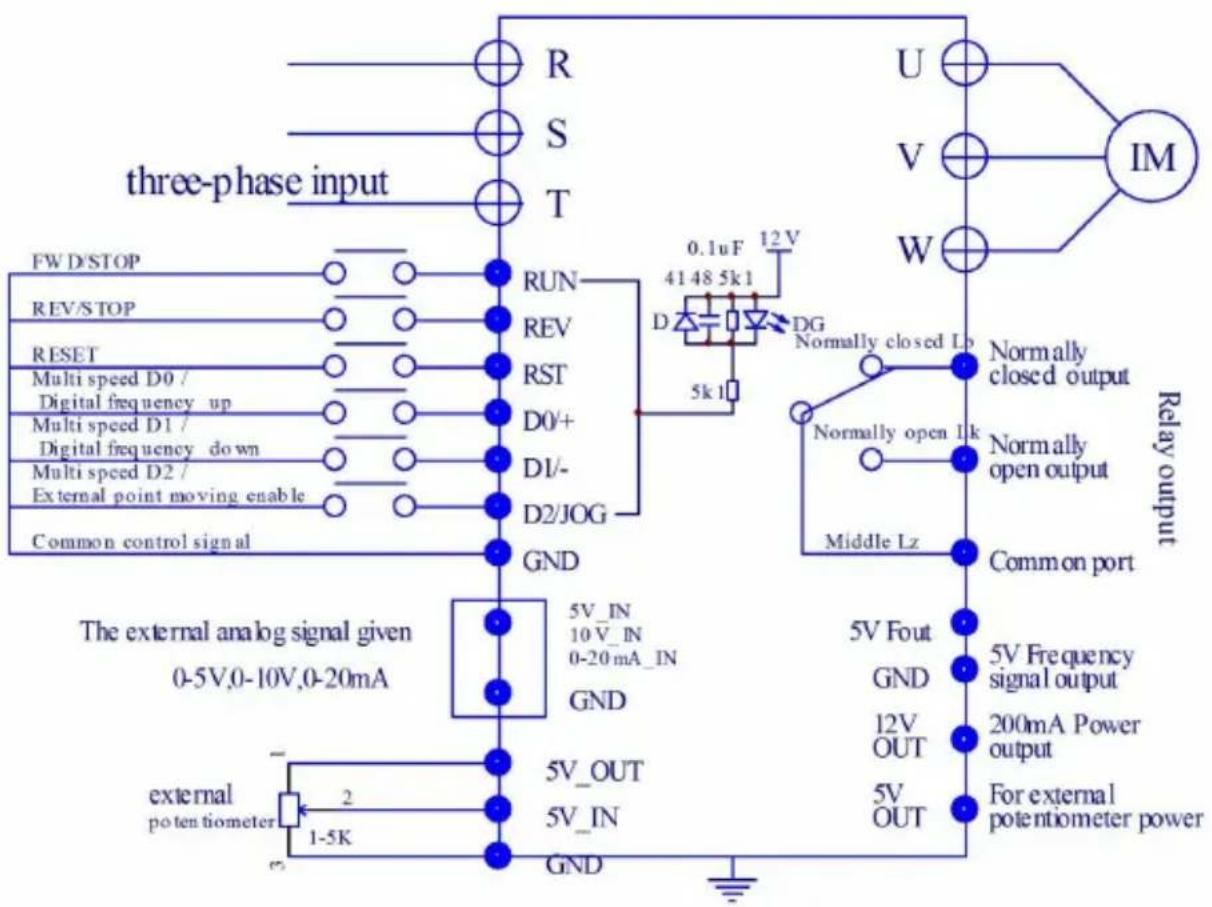

Schaltplan (dreiphasig)
Hauptschleifenanschluss
Steuerschleifenanschluss
| Portname Beschreibung |
| RST | Einphasiger 220-V-Strom, Anschluss R und T. Dreiphasiger 220-V-Stromanschluss RT. , S, Spannungsspezifikationen: 8xxx, einphasiger 220-Eingang Anschluss R und T |
| UVW | Dreiphasige Wechselstrom-Ausgangsanschlüsse konnen nur an reine Widerstand oder Induktivität Last wie Motoren oder elektrische Hezung. |

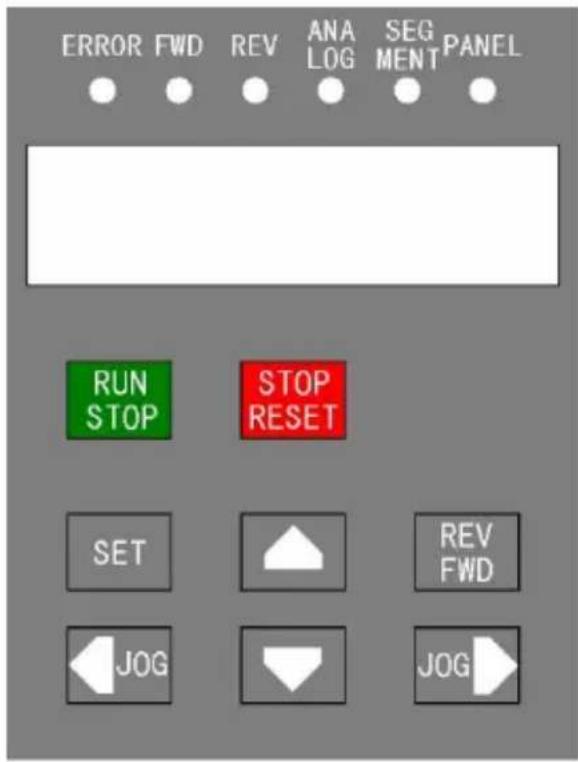

3. Systemsteuerung
| Taste | Beschreibung |
| RUN STOP Wechseln Sie durch einmaligesücken zwischen dem Run- und Stopp-Zustand. |
| EREIGNIS STOPPEN | Dasücken dieser Taste hat verschiedene Bedeutungen während verzischend Modi: 1.Wenn der Wechselrichter lauft, wurde er 2. Bei einem Fehler wird der Wechselrichter 3. Wenn es in Menü bedient wird, keht es zurück zu übergeordnetes Menü. |
| REV | Ändern Sie die Richtung des Wechselrichters. Dies funktioniert auch während die Laufzeit. |
| SATZ | Wechseln Sie in den Menümodus. Wenn Sie auf „Ein“ klichen, werden die Daten gespeichert und ein Menü der unteren Ebene wird angezeigt. |
| yy | Ändern Sie Elemente im Menü oder ändern Sie den Parameter Daten. |
| yy | Ändern Sie den Menüinhalt und verschiben Sie die Punkte im Bedienfeld. |
| Potentiometer Laufzeitfrequenz ändern. |
| Inhalt | Beschreibung |
| FEHLER | Störungsanzeige. |
| Frontantrieb | Anzeige für Rechtsdrehung. |
| REV | Anzeige für Linklauf. |
| ANALOG Analoge | Eingangsfrequenzanzeige. |
| SEGMENT Segment-Eingangsfrequenzanzeige. |
| PANEL | Anzeige der Eingangsfrequenz auf dem Bedienfeld. |
| Digitale Röhre | Wechselrichter-Laufzeitfrequenz. Wenn der Wechselrichter stoppt, blinkt. Die Anzeigedaten werden durch „Pn01“- Daten angegeben. |

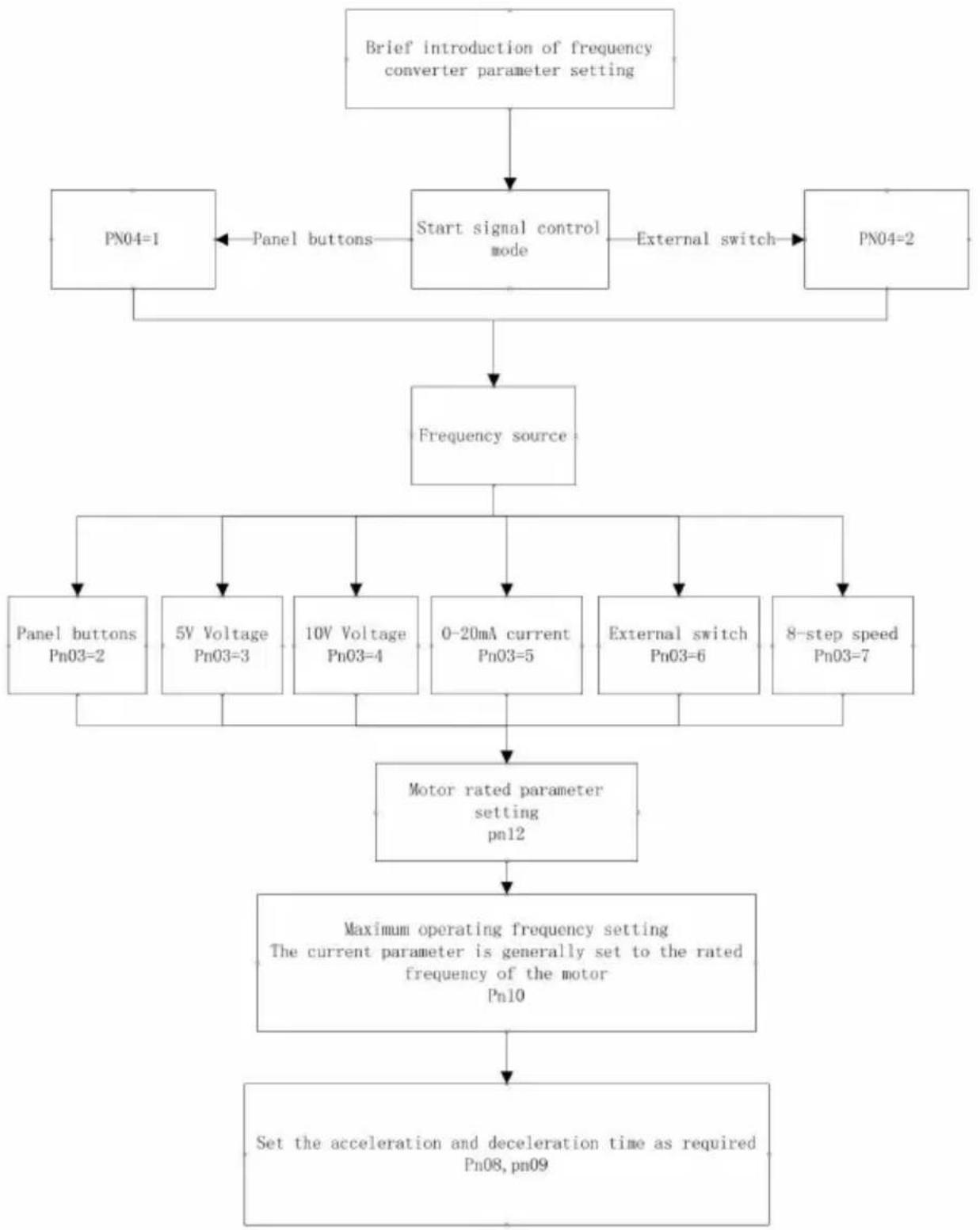

4. Parametersatzmethode
4.1 Parametersatz und Änderung
Parameter einstellen, wenn der Wechselrichter gestoppt ist und der Parameter nicht gespeppt (Pn32=1). Rufen Sie zunächst das Parametersatzmenü mit der Taste „SET“ auf. Zweitens drücken Sie die Taste y/y, um ein bestimmtes Element auszuwählen. Drittens drücken Sie die Taste „SET“ erneut, um das Element einzugeben. Viertens drücken Sie die Taste, um ein bestimmtes Bit auszuwählen, und drücken Sie y/y, um den Wert zu ändern. Drücken Sie abschließend mit der Taste „SET“, um den neuen Parameter zu speichern, oder mit der Taste „STOP“, um zum übergeordneten Menü ohne jegliches Speichern zurückzukehren.
Mit der Taste „SET“ wird der neue Parameter gespeichert oder mit der Taste
„STOP“ zum übergeordneten Menü ohne Speichern.
4.2 Schaltflächenhinweis
Bei Parameteränderungen drücken Sie y/y lange, um die fortlaufende Zahl des aktuellen Bits zwischen 0-9 zu ändern.
- Tabelle der Konfigurationsparameter
| Artikel | Beschreibung Ändern per Knopfdruck y oder y | Reichweite Ändern per Knopfdruck y oder y | Standardwert |
| Standard (3) | Standard (6) |
| Teil 01 | Standardanzeige Inhalt | 1 - 30.000 | 1 | 1 |
| Teil 02 | Erstinbetriebnahme Frequenz nach Panel oder andere Methode | 0,01-400,00,00 400 Hz | 50 | |
| Teil 03 | Quelle der Laufzeit Frequenz | 17 | 2 | 1 |
| Teil 04 | Quelle der Laufzeit Befehl | 17 | 1 | 1 |
| Teil 05 | im Uhrzeigersinn / gegen den Uhrzeigersinn deaktivieren | 173 | 3 | 3 |
| Teil 06 | Methode zum Stopen Wechselrichter | 172 | 2 | 2 |
| Teil 07 | Beginnen Sie erneut mit Externes Signal | 172 | 1 | 1 |
| Pn 08 Beschleunigungszeit | 000,01 Sek. - 50,00 Sek. | 50 Sek. | 10 Sekunden |
| Pn 09 Verzögerungszeit | 000,01 Sek. - 50,00 Sek. | 50 Sek. | 10 Sekunden |
| Teil 10 | Maximale Laufzeit Frequenz | 000,10 Hz/400,00 Hz | 400Hz 50Hz | |
| Teil 11 | Mindestlaufzeit Frequenz | 000,10 Hz/400,00 Hz | 1,5 Hz | 1,5 Hz |
| Teil 12 | Motorleistung Frequenz | 010,00 Hz/400,00 Hz | 400Hz 50Hz | |

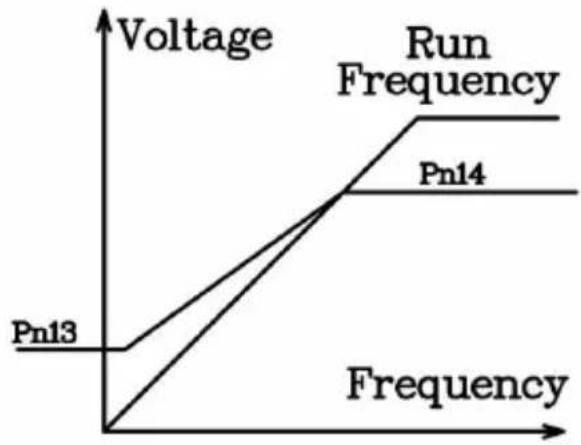

| Pn 13 Drehmomentkompensation 0,0-4,0 | 0,0 | 0,0 |
| Teil 14 | DrehmomentkompensationFrequenz | 0,01 Hz -600,00 Hz | 500Hz 80Hz |
| Teil 15 | Anlauf-GleichstrombremsungStromspannung | 1 V bis 100 V | 30 V |
| Teil 16 | Anlauf-GleichstrombremsungZeit | 000,00S-650,00S | 0S |
| Teil 17 | Stoppen Sie die GleichstrombremsungStromspannung | 1 V bis 100 V | 30 V |
| Pn 18 Stopp DC-Bremszeit | 000,00S-650,00S | 0S |
| Teil 19 | Quelle derMehrsegmentgeschwindigkeit | 1 - 50 | 1 |
| Teil 20 | Mehrsegmentgeschwindigkeit1 Frequenz | 000,10 Hz-400,00 Hz | 10 |
| Teil 21 | Mehrsegmentgeschwindigkeit2 Frequenz | 000,10 Hz-400,00 Hz | 20 |
| Teil 22 | Mehrsegmentgeschwindigkeit3 Frequenz | 000,10 Hz-400,00 Hz | 30 |
| Teil 23 | Mehrsegmentgeschwindigkeit4 Frequenz | 000,10 Hz-400,00 Hz | 40 |
| Articlel | BeschreibungÄndern per Knopfdrucky oder y | Bereich Ändern durchTaste y oder y | Standardwert |
| Standard(3) | Standard(6) |
| Teil 24 | MehrsegmentGeschwindigkeit 5 Freqenz | 000,10 Hz—400,00 Hz | 50 | 50 |
| Teil 25 | MehrsegmentGeschwindigkeit 6 Freqenz | 000,10 Hz—400,00 Hz | 60 | 60 |
| Teil 26 | MehrsegmentGeschwindigkeit 7 Freqenz | 000,10 Hz—400,00 Hz | 70 | 70 |
| Teil 27 | Punkt verschiebenFrequenz | 000,10 Hz—400,00 Hz | 10 Hz | 10 Hz |
| Teil 28 | Wahl des RelaisAusgabe | 1 bis 6 | 3 | 3 |
| Teil 29 | 2. BeschleunigungZeit | 000,01 Sek. bis 650,00 Sek. | 2S | 2S |
| Teil 30 | 2. VerzögerungZeit | 000,01 Sek. bis 650,00 Sek. | 2S | 2S |
| Teil 31 | 2. VerzögerungStoppfrequency | 000,01 Hz - 400,00 Hz 1 Hz | Hz | 1Hz |
| Teil 32 | ParameterManagement | 1 bis 6 | 1 | 1 |
| Pn 33 Softwareversion | 32029 | ***** | ***** |
| Teil 34 | Automatische Wiederherstellung währendplätztlich Stromausfall | 0y99Hz | 0 | 0 |
| Pn 35 Produktionsdatum | * | ***** | ***** |
Eine detaillierte Beschreibung der einzelnen Elemente finden Sie in Kapitel 7.

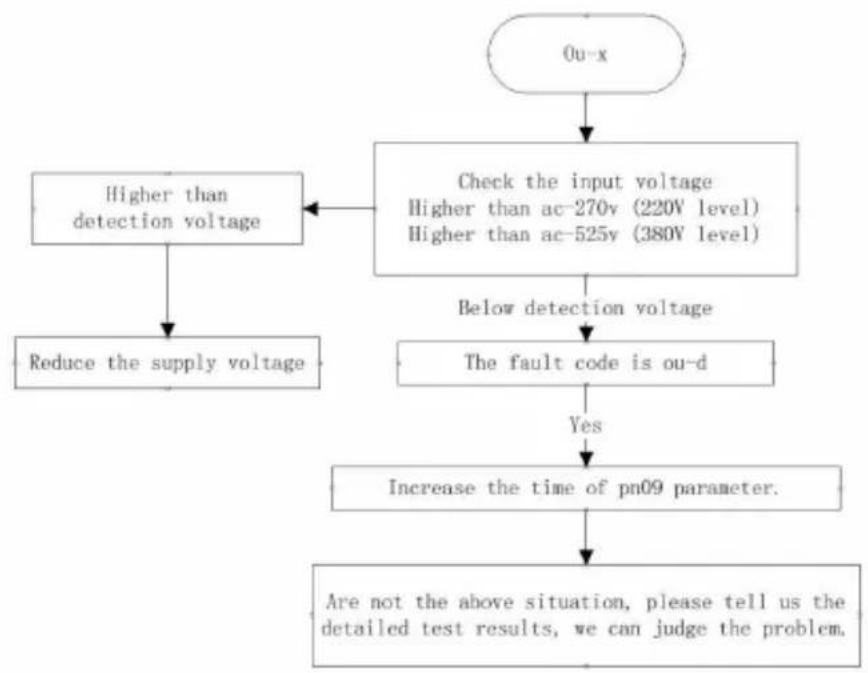

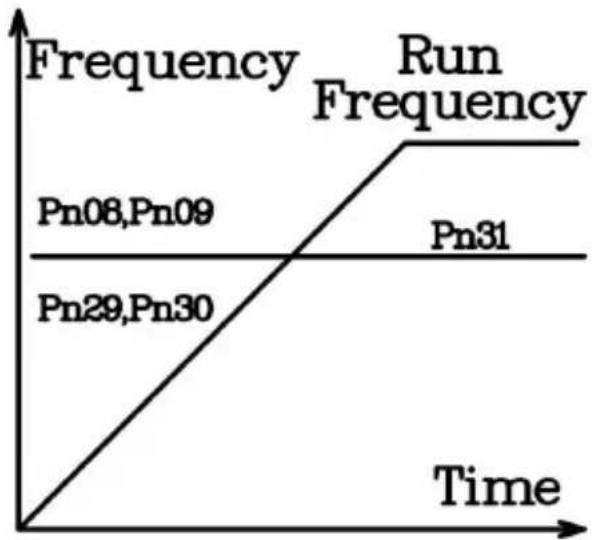

Hinweis: Wenn während der Verzögerung eine Überspannung auftritt, wird das System gestoppt.
Notiz:
Wenn während der Verzögerung eine Überspannung auftritt, stoppt der Wechselrichter
Verzögerung, bis die Spannung wieder auf Normalniveau ist. Wenn besser
Wenn eine Verzögerung erforderlich ist, schalten Sie auf den Wechselrichter mit Bremse um.

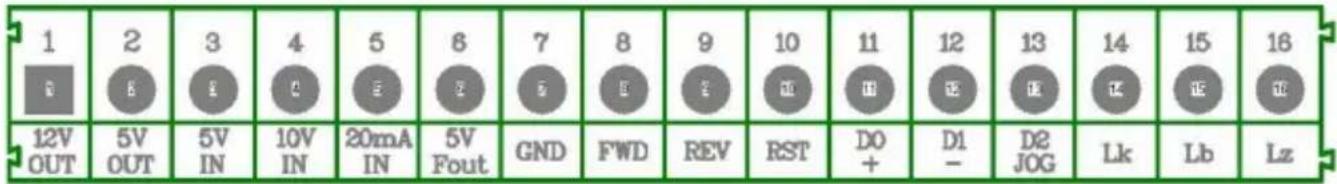

6. Beschreibung der Steueranschlüsse
| Anschlussname | Anschlussbeschreibung |
| 12V Ausgang | 12-V-Ausgang mit maximaler Stromstände von 200 mA. |
| 5V Ausgang | 5-V-Ausgang mit maximaler Stromstände von 50 mA. |
| 5V Eingang | 5V-Eingang, Analogeingang, mit maximaler Effektivspannung
5V, nicht mehr als 6V |
| 10V Eingang | 10V-Eingang, Analogeingang, mit maximaler Effektivspannung
10V, nicht mehr als 12V |
| 20mA IN | 20 mA Eingang, Analogeingang, mit maximalem Effektivstrom
20 mA, nicht mehr als 25 mA |
| 5V-Fehler | Frequenzsignalausgang, maximale Ausgangsspannung 5V |
| Masse | Stromquellenasse 0 V. |
| Frontantrieb | Externer Eingang für Rechtsdrehung |
| REV | Externer Eingang für Linklauf |
| RST | Externes Reset-Signal |
| D0 + | Mehrsegment-Geschwindigkeit D0-Eingang, externes „+“-Signal bedeutet im Uhrzeigersinn Punkt verschiedene Eingabe |
| D1 - | Mehrsegment-Geschwindigkeit D1-Eingang, externes „-“-Signal beweutete gegen den Uhrzeigersinn Punkt verschieben Eingabe |
| D2 JOG | Mehrsegment-Geschwindigkeit D2-Eingang, externer Freigabesignaleingang |
| Lk | Relais EIN |
| Pfund | Relais AUS |
| Lz | Relais EIN/AUS |
7. Beschreibung der Konfigurationsparameter
Pn 01 Standardanzeigeinhalt: 1-30000
RUN: 1 bedeutet, dass die Laufzeitfrequenz angezeigt wird
Andernfalls wird die Synchronisierungsgeschwindigkeit des Motors angezeigt.
2-30000 ist die Synchronisierungsgeschwindigkeit des Motors
STOP: Es wird die vom externen Signal vorgegebene Frequenz angezeigt.
Pn 02 Häufigkeit des ersten Starts über das Panel oder eine andere Methode
Bereich: 000,01 Hz - 400,00 Hz, die anfänglichen Paneldaten und externe Signalfrequenz während des Startvorgangs.
Pn 03 Quelle der Laufzeitfrequenz mit Bereich: 1-7
1 Potentiometer 2 Bedienfeldtaste 3 Externes 0-5V-Signal 4 Externes 0-10V-Signal 5 Externes 0-20mA-Signal 6 Externes Digitalsignal 7 Mehrsegmentssignal
Pn 04 Quelle des Laufzeitbefehls mit Bereich: 1-2
1 Bedienfeld mit Tasten
2 Externe Signalsteuerung
Pn 05 im Uhrzeigersinn / gegen den Uhrzeigersinn deaktivieren mit Bereich: 1-3
1 nur im Uhrzeigersinn aktivierbar 2 nur gegen den Uhrzeigersinn aktivierbar 3 Rechts-/Linkslauf aktivieren
Pn 06 Methode zum Stoppen des Wechselrichters im Bereich: 1-2
1 Stopp durch Selbstanlauf 2 Stopp durch Verzögerung
Pn 07 Erneuter Start durch externes Signal mit Bereich: 1-2
1 deaktivieren
2 aktivieren
Beschreibung: Wenn die Stromversorgung eingeschaltet ist, darf das externe Betriebssignal effektiv starten.
Pn 08 Beschleunigungszeit mit Bereich: 000,01s-650,00s
Beschleunigungszeit (von 0 Hz bis Pn10). 12
Pn 09 Verzögerungszeit mit Bereich: 000,01 s - 650,00 s
Verzögerungszeit (von Pn10 auf 0 Hz).
Pn 10 Maximale Laufzeitfrequenz im Bereich 000,10 Hz -
400,00 Hz
Maximale Ausgangsfrequenz durch Wechselrichter.
Pn 11 Minimale Laufzeitfrequenz im Bereich 000,10 Hz -
400,00 Hz
Wenn die Frequenz vom Befehl unter diesem Wert liegt, wird der Wechselrichter gestoppt.
Er wird sich nicht erholen, bis die Befehlsfrequenz diesen Wert erreicht.
Pn 12 Motornennfrequenz im Bereich: 010,00 Hz - 400,00 Hz
Es wird zum Ändern der V/F-Kurve verwendet.
Pn 13 Drehmomentkompensation mit Bereich: 0,0 - 4,0
Ein großer Parameter kann zu Motorschäden führen.
Pn 14 Drehmomentkompensationsfrequenz: 0,01 Hz - 400,00 Hz
Der Umrichter bietet keine Drehmomentkompensation, wenn die Laufzeitfrequenz größer als dieser Wert ist.
Pn 15 DC-Bremsspannung beim Start: 1 V - 100 V
Durch die richtige Einstellung dieses Parameters kann der Motor normal starten, wenn er sich im vollständigen Stoppzustand befindet, ohne Schwierigkeiten durch freie Bewegung des Motors und Drehrichtung.
Pn 16 Start-DC-Bremszeit: 000,00 s - 650,00 s
Gleichstrombremszeit vor dem Motorstart, um sicherzustellen, dass der Motor aus dem völligen Stoppzustand startet.
Pn 17 Stopp-DC-Bremsspannung: 1 V - 100 V
Bremsspannung während der DC-Bremsphase, um sicherzustellen, dass der Motor vollständig in der Bremszeit angehalten wird.
Pn 18 Stopp-DC-Bremszeit: 000,00 s - 650,00 s
Gleichstrombremszeit, um eine Schlittenbewegung nach dem Anhalten zu verhindern.
Pn 19 Quelle der Mehrsegmentgeschwindigkeit 0: 1-5
Mehrsegment-Geschwindigkeitsmodus 0-Segment-Frequenzquelle:
2 Bedienfeldtaste 1 Potentiometer
3 Externes 0-5V-Signal 4 Externes 0-10V-Signal 5 Externes 0-20mA-Signal
Pn 20 Mehrsegmentgeschwindigkeit 1 Frequenz: 000,10 Hz - 400,00 Hz
Mehrsegment-Geschwindigkeitsmodus 1-Segment-Frequenz
Pn 21 Mehrsegment-Geschwindigkeit 2 Frequenz: 000,10 Hz—400,00 Hz Mehrsegment-Geschwindigkeitsmodus 2-Segment-Frequency Pn 22 Mehrsegment-Geschwindigkeit 3 Frequenz: 000,10 Hz—400,00 Hz Mehrsegment-Geschwindigkeitsmodus 3-Segment-Frequency Pn 23 Mehrsegmentgeschwindigkeit 4 Frequenz: 000,10 Hz - 400,00 Hz Mehrsegmentgeschwindigkeitsmodus 4-Segment-Frequency Pn 24 Mehrsegment-Geschwindigkeit 5 Frequenz: 000,10 Hz—400,00 Hz Mehrsegment-Geschwindigkeitsmodus 5-Segment-Frequency Pn 25 Mehrsegment-Geschwindigkeit 6 Frequenz: 000,10 Hz - 400,00 Hz Mehrsegment-Geschwindigkeitsmodus 6-Segment-Frequency Pn 26 Mehrsegment-Geschwindigkeit 7 Frequenz: 000,10 Hz—400,00 Hz Mehrsegment-Geschwindigkeitsmodus 7-Segment-Frequency Pn 27 Punktbewegungsfrequency: 000,10 Hz - 400,00 Hz Punktbewegungsfrequency Pn 28 Auswahl des Relaisausgangs: 1-6 1 Wechselrichter stoppen 2 Wechselrichter laufen lassen 3 Wechselrichterfehler 4 Frequenz steigt 5 Frequenz sinkt 6 Frequenz erreicht Wenn die Ausgangsbedingung erfüllt ist, kehren sich die EIN/AUS-Zustände um. Pn 29 2. Beschleunigungszeit: 000,01 s - 650,00 s 2. Beschleunigungszeit Pn 30 2. Verzögerungszeit: 000,01 s - 650,00 s 2. Verzögerungszeit Pn 31 2. Verzögerungsstoppfrequenz: 000,10 Hz—400,00 Hz Wenn die Laufzeitfrequenz größer als dieser Wert ist,
Die Verzögerungszeit wird durch Pn08, Pn09 definiert.
Wenn die Laufzeitfrequenz kleiner als dieser Wert ist, wird die Beschleunigungs-/Verzögerungszeit durch Pn29, Pn30 definiert.
Wie in der Abbildung gezeigt:
Pn 32 Parameterverwaltung: 1-3 1 Änderung aktivieren 3
Initialisierung für 400 Hz
2 Modifikation deaktivieren
Parameter 4 OEM-Initialisierungsparameter lesen 5
OEM-Initialisierungsparameter schreiben 6
Initialisierung für 50Hz-Parameter
Hinweis: Das Passwort für den OEM-Parameter lautet: 61633
Pn 33 Softwareversion
Pn 34 Automatische Wiederherstellung bei plötzlichem Stromausfall 0 Deaktivierung dieser Funktion
99 bedeutet automatische Wiederherstellung in unendlicher Zeit, beginnend bei niedriger Frequenz
Anderer Wert:

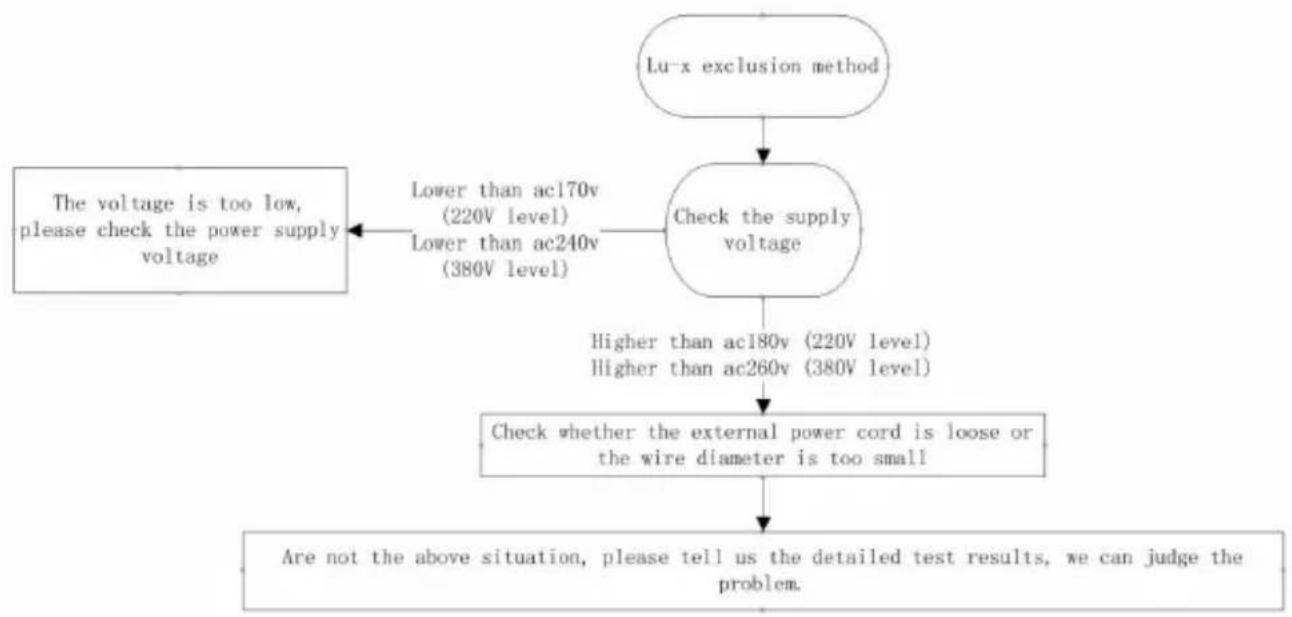

Wenn die Anzeige während der Laufzeit LU-X (einen beliebigen Code) anzeigt und die Stromquelle
innerhalb von 2 Sekunden wiederhergestellt wird, startet der Wechselrichter erneut und reduziert die
Laufzeitfrequenz um das Vielfache der Unterspannungszeit(en) der Frequenz dieser
Komponente (Hz).
Die maximale Stromausfallzeit beträgt 2,5 s. Nach Ablauf dieser Zeit wird dies als Überspannung angesehen, ohne dass eine automatische Wiederherstellung erfolgt.
Pn 35 Produktionsdatum
8. Bedienungsbeispiele 8.1 Bedienung über
Bedienfeld Pn 04 = 1 (Befehl vom
Bedienfeld), Pn 03 = 1 (Frequenz vom Potentiometer)
Drücken Sie die Taste „RUN" auf dem Bedienfeld. Der Wechselrichter startet und die Betriebsanzeige leuchtet.
Drücken Sie die Taste erneut, der Wechselrichter stoppt.
8.2 Betrieb durch externes Signal Pn 04=2
(Befehl vom Port „FWD/REV“)
Pn 03=3 (Frequenz vom Port ,5V")
8.3 Mehrsegmentgeschwindigkeit
Pn 04=2 (Befehl vom Port „FWD/REV")
Pn 03=7 (Frequenz aus Multisegment 0-7)
8.4 Punktverschiebung über das
Bedienfeld Der Befehl (Pn 04) muss über das Bedienfeld (=1) erfolgen. Die Frequenz (Pn 03) muss über
die Taste (= 2) angegeben werden. Nachdem der Wechselrichter angehalten hat, drücken Sie die Taste „y“, um den Punkt im Uhrzeigersinn zu verschieben, und „y“, um den Punkt gegen den Uhrzeigersinn zu bewegen.
8.5 Punktbewegung durch externes Signal. Der
Befehl (Pn 04) muss vom Port „FWD/REV" (=2) kommen.
Die Frequenz (Pn 03) muss vom externen digitalen Port (=6) kommen. Nachdem der Wechselrichter angehalten hat, verbinden Sie „D0" und „JOG" mit „GND", um den Punkt zu verschieben.
im Uhrzeigersinn, verbinden Sie „D1" und „JOG" mit „GND", um eine Bewegung gegen den Uhrzeigersinn zu bewirken.
9. Fehlermeldung und Fehlerdiagnose
9.1 Störungstabelle

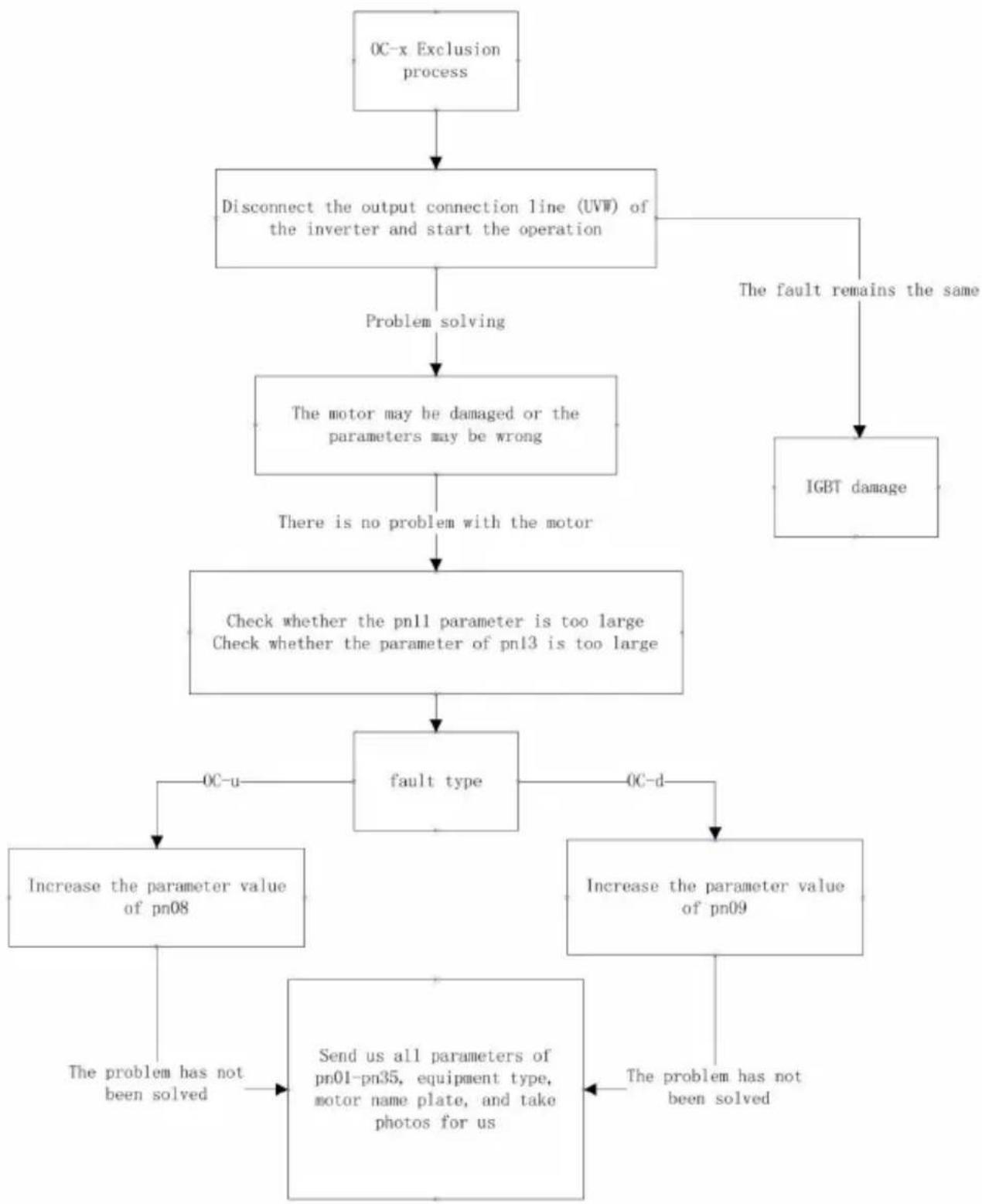

| Anzeige Bedeutung | Ursache | Diagnose |
| ODER -o | Überspannung | Überspannung der Stromquelle | Überprüfen Sie die Stromspannung Quelle |
| Ich - du | Beschleunigung Überspannung | Überspannung der Stromquelle | Überprüfen Sie die Stromspannung Quelle |
| ODER -d | Verzögerungsüberspannung | Überspannung der Stromquelle oder große Trägheit | Überspannung der Stromquelle, Verzögerungszeit erhöhen, Bremskomponenten hinzufügen |
| Dein | Gleichgewichtszustand Überspannung | Überspannung der Stromquelle | Überprüfen Sie die Stromspannung Quelle |
| LU -o | Stoppzustand Unterspannung | Unterspannung der Stromquelle | Überprüfen Sie die Stromspannung Quelle |
| LU-u | Beschleunigungsumschaftung | Unterspannung der Stromquelle, kurze Beschleunigungszeit | Spannung der Stromquelle prüfen, Beschleunigungszeit erhöhen |
| LU - gest | Verzögerungsunterspannung | Unterspannung der Stromquelle | Überprüfen Sie die Stromspannung Quelle |
| LU -r | Stationäre Unterspannung | Unterspannung der Stromquelle oder große Trägheit | Spannung der Stromquelle prüfen, Belastung verringern |
| OC -o | Stoppen Sie die staatliche Überwährung | Komponentenausfall, Störungen | Drücken Sie „RESET". Bei erneutem Aufreten tritt ein Komponentenfehler auf. |
| Anzeige Bedeutung | Ursache | Diagnose |
| OC -u | Beschleunigungsbüberwährung | Geringe Beschleunigungszeite oder Komponentenausfall | Erhöhen Sie die Beschleunigungszeit |
| OC -d | Verzögerung
Überwährung | Kurze Verzögerungszeite oder Komponentenausfall | Verzögerungszeit erhöhen |
| OC -r | Steady-State-
Überwährung | Überlastung oder
Komponentenausfall | Motorlast prüfen |

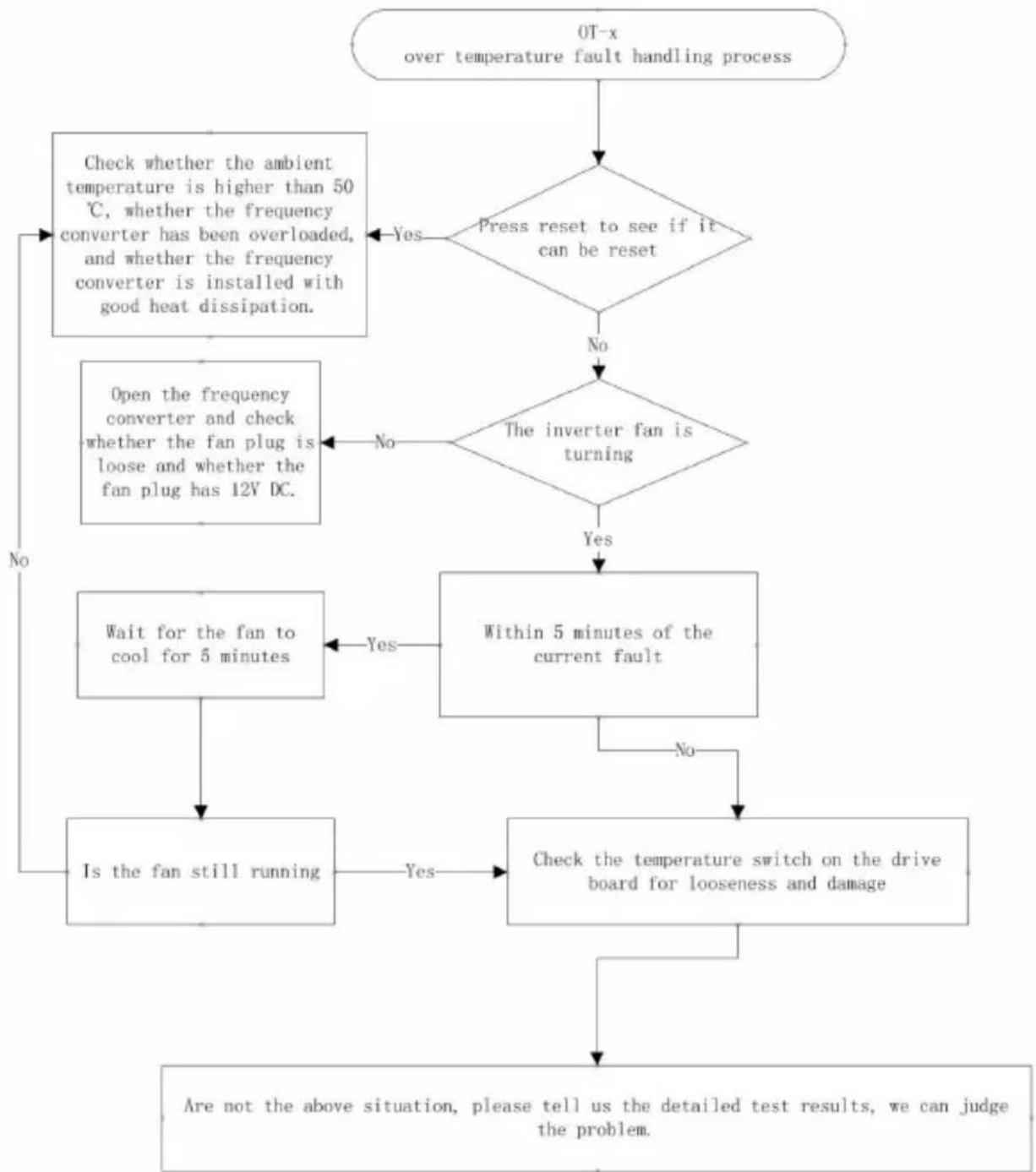

| OT -o | Überhitzung
beim Stoppen | Hohe Umgebungstemperatur oder defekter
Temperatursensor | Überprüfen Sie, ob die Lufttemperatur über 50 liegt,
überprüfen Sie die CZ55-Verbindung |
| OT-u | Überhitzung
beim
Beschleunigen | Hohe Umgebungstemperatur,
kurze Beschleunigungszeit | Überprüfen Sie, ob die Lufttemperatur über 50 liegt,
erhöhen Sie die Beschleunigungszeit |
| OT - d | Überhitzung
beim
Abbremsen | Hohe Umgebungstemperatur,
kurze Verzögerungszeit | Überprüfen Sie, ob die Lufttemperatur über 50 liegt,
erhöhen Sie die Verzögerungszeit |
| OT -r | Überhitzung im
Dauerbetrieb | Hohe Umgebungstemperatur,
Überlastung | Überprüfen Sie, ob die Lufttemperatur über 50 liegt,
überprüfen Sie die Überlastung |
9.2 Andere unerwartete Fehler 1.
Wechselrichter ist im Normalzustand, aber ohne Leistung 2. Interner Sicherungsfehler 3.
Interner Antriebsmodulfehler
10. Wartung und Reparatur Aufgrund von
Umwelteinflüssen wie Temperatur, Feuchtigkeit, Staub und Vibrationen usw. sowie alternden Komponenten kann es vorkommen, dass der Wechselrichter irgendwann ausfällt. Er muss dazu regelmäßig gewartet und repariert werden.
Hinweis: Bitte überprüfen Sie vor Wartungs- und Reparaturarbeiten die folgenden Punkte.
Andernfalls kann es zu einem Stromschlag kommen.
- Die Stromquelle ist unterbrochen.
- Die Anzeige auf dem Bedienfeld ist AUS.
- Die Wartung wird von Fachleuten durchgeführt.
10.1 Tägliche Wartung und Reparatur Der
Wechselrichter muss gemäß diesem Handbuch in der Standardumgebung installiert werden.
Während der Laufzeit können unerwartete Situationen auftreten.
Führen Sie die täglichen Wartungsarbeiten gemäß der folgenden Tabelle durch. Sorgen Sie für eine gute Laufzeitumgebung, protokollieren Sie täglich Daten und erkennen Sie Fehlerursachen früherzeitig.
Dies kann die Lebensdauer des Wechselrichters verlängern.
| Überprüfen | KriteriumArtikel |
| Inhalt | Periodenmethode |
| Umfeld | (1) Temperatur, Feuchigkeit (2) Staub, Wasser (3) atzendes Gas | jederzeit | (1) Thermometer, Hygrometer (2) Uhr (3) Geruch | (1) Temperaturbereich 10y ~+40y (2) jegliche Wasserspuren (3) Geruch |
| Wechselrichter | (1) Hitze, Vibration (2) Lärm | jederzeit | (1) Berührungsschale (2) Ton | (1) gemeinschte Vibration, normale Temperatur (2) ungewöhnliches Geräusch |
| Motor | (1) Hitze (2) Lärm | jederzeit | (1) Berührung (2) Ton | (1) Abnorme Erwärzung (2) Abnorme Geräusch |
10.2 Regelmäßige Wartung
Der Wechselrichter muss je nach Laufzeitumgebung alle 1 oder 3 Monate gewartet werden. - 23 -
Hinweis: Die Wartung der Maschine oder der Austausch von Komponenten muss von Fachleuten durchgeführt werden. Wenn Metallgegenstände wie Schrauben oder Unterlegscheiben in der Maschine zurückbleiben, kann dies zu schwerwiegenden Schäden am Wechselrichter führen!
Überprüfen Sie die Elemente:
- Ob die Schrauben des Steueranschlusses locker sind oder nicht; 2. Ob der
Hauptschleifenanschluss locker ist oder nicht. Oder gibt es Anzeichen von Überhitzung in der Leitung der Hauptschleife? 3. Liegt eine Verletzung am Strom
und Steuerkabel vor? Überprüfen Sie insbesondere, ob die Haut des Kabels mit anderen Metallen in
Berührung gekommen ist; 4. Ist die Isolierbandage des Stromkabels
locker? 5. Entfernen Sie Staub auf der Platine und im Lüftungskanal mit
einem Staubsauger; 6. Wenn der Motor überprüft werden muss, trennen Sie das Motorkabel vom U-,
V- und W-Anschluss des Wechselrichters. Andernfalls kann der Wechselrichter schwer beschädigt werden.
Hinweis: Der Wechselrichter hat den Drucktest bereits bestanden. Jeder unsachgemäße Test kann
zu schwerwiegenden Schäden am Wechselrichter führen!
10.3 Verschleißteile austauschen Zu den
Verschleißteilen gehören der Kühllüfter und der Filterelektrolytkondensator, deren Lebensdauer von der Umgebung und der Belastung abhängt. Bei einer Temperatur von 25°C beträgt die Lebensdauer des Kühllüfters 20-40 kH und die des Kondensators 30-50 kH. Der Benutzer kann entscheiden, wann diese Komponenten ausgetauscht werden sollen.
1. Kühlventilator.
Schadensursache: Lagerverschleiß, alternder Ventilator, Umgebung mit starker Staubentwicklung.
Kriterium: Lüfterriss, ungewöhnliche Vibration während der Laufzeit. 2. Filter
Elko Schadensursache: Hohe
Umgebungstemperatur, häufiger Lastwechsel, lange Volllast.
Kriterium: Flüssigkeitsleck, falsche Stellung des Sicherheitsventils, Kapazitätsmessung.
10.4 Lagerung des Wechselrichters
Vorsichtsmaßnahmen bei der Lagerung des Wechselrichters:
- Es darf nicht bei hohen Temperaturen, Feuchtigkeit, Staub, Metallstaub oder korrosiven Gasen gelagert werden.
- Bei längerer Lagerung wird die Alterung des Kondensators beschleunigt.
Stellen Sie sicher, dass der Wechselrichter einmal im Jahr eingeschaltet wird. Die Betriebszeit kann nicht unter 8 Stunden liegen. Und die Eingangsspannung steigt langsam auf den Nennspannungswert.
10.5 Gewährleistung
Reichweite: Wechselrichter selbst;
Wenn eine der folgenden Situationen eintritt, gewährt Isacon eine Garantie:
Bei bestimmungsgemäßem Gebrauch treten innerhalb von 18 Monaten alle Mängel und Schäden auf.
Nach 18 Monaten wird Isacon für die Wartung und Reparatur eine Gebühr erheben.
Sollte eine der folgenden Situationen eintreten, kann Isacon auch nach 18 Monaten noch
Kosten für Wartung und Reparatur:
A. Schaden durch falsche Bedienung; B. Schäden durch Spannungsschwankungen und Naturkatastrophen wie Feuer
und Überschwemmungen usw.; C. Wechselrichter in nicht standardmäßigen Anwendungsfällen anwenden.
Die Kosten können gemäß den im Vertrag aufgeführten oder tatsächlichen Kosten berechnet werden.
11. Typ Beschreibung
11.1 Typenbeschreibung
A2-xxxxB
A2 ist die VFD-Serie.
xxxx Für Leistungs- und Spannungspiegel.
B steht für die Bremseinheit
11.2 Leistungsbeschreibung
1XXX 1: Eingang 3-phasig 220 V, Ausgang 3-phasig 220 V
2XXX 2: Eingang 1 Phase 220 V, Ausgang 3 Phasen 220 V
3XXX 3: Eingang 3-phasig 380 V, Ausgang 3-phasig 380 V
5XXX 5: Eingang 1 Phase 220 V, Ausgang 3 Phasen 380 V
6XXX 6: Eingang 1 Phase 380 V, Ausgang 3 Phasen 380 V
Hinweis: Es kann auch ein dreiphasiger Eingang
8XXX verwendet werden. 8: Eingang 1-3phasig 220 V, Ausgang 3phasig 220 V
XXX Leistungsspezifikation:
007 0,75 kW
015 1,5 kW
300 30 kW
11.3 Modellbeispiele
A2-2022 einphasiger 220-Eingang, dreiphasiger 220-Ausgang, 2,2 kW
A2-2022B, einphasiger 220-Eingang, dreiphasiger 220-Ausgang, 2,2 kW, mit Bremseinheit.
A2-3075 Dreiphasiger 380-Eingang, dreiphasiger 380-Ausgang, 7,5 kW
A2-3075B dreiphasig 380 Eingang, dreiphasig 380 Ausgang, 7,5 kW, mit Bremseinheit.

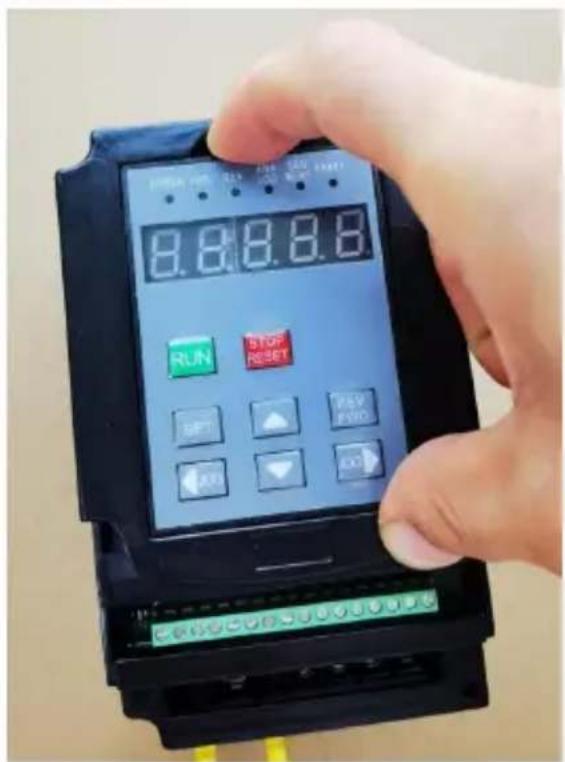

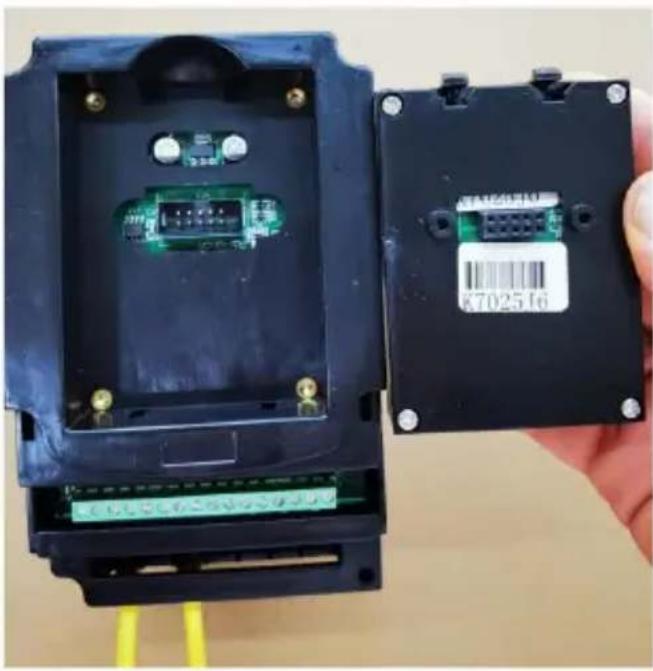

Methode zum Entfernen der Tastatur ohne Verbindungskabel
Schritt 1

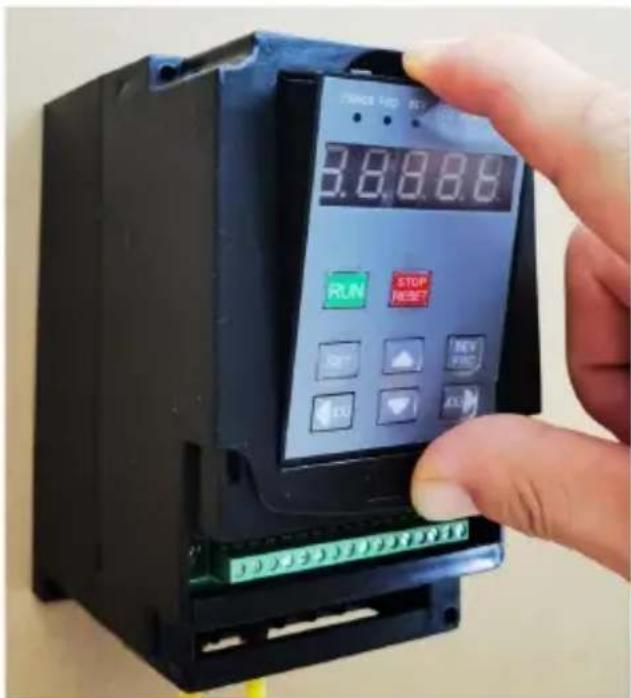

Schritt 2
Ziehen Sie den Fingerabstand hoch
Schritt 3

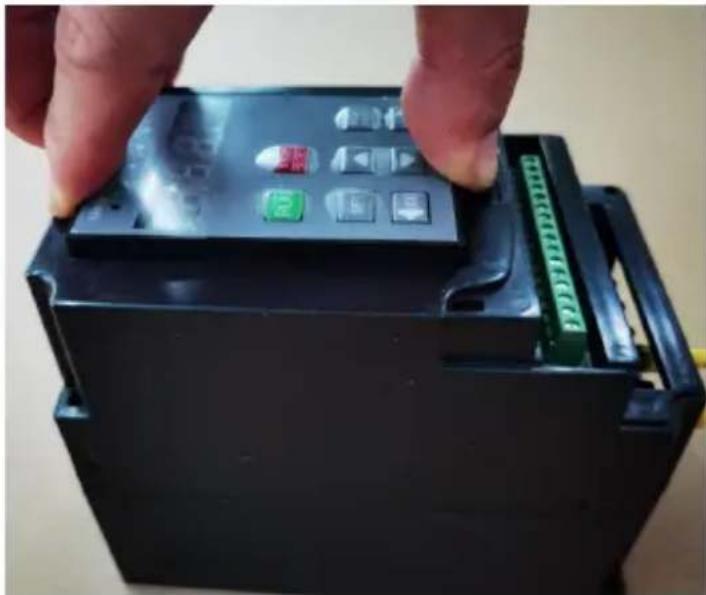

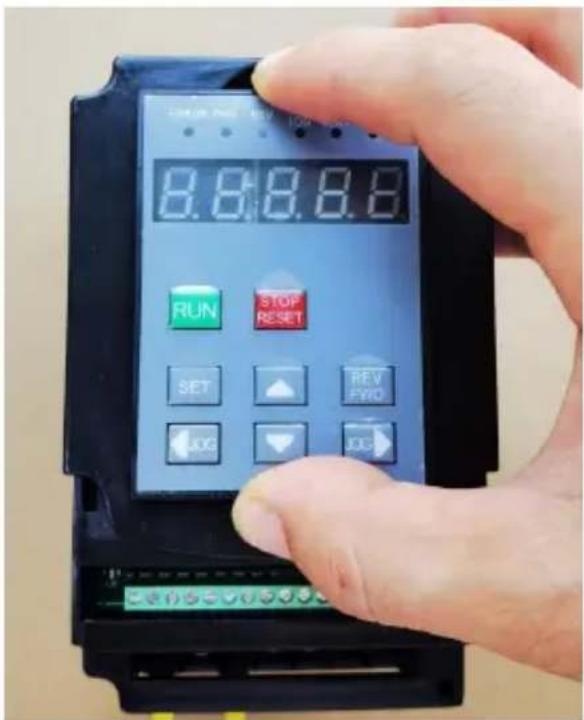

Installationsmethode der Tastatur ohne Verbindungsleitung
Schritt 1
Schritt 2
Legen Sie es horizontal mit gleicher Höhe auf beiden Seiten der Finger.

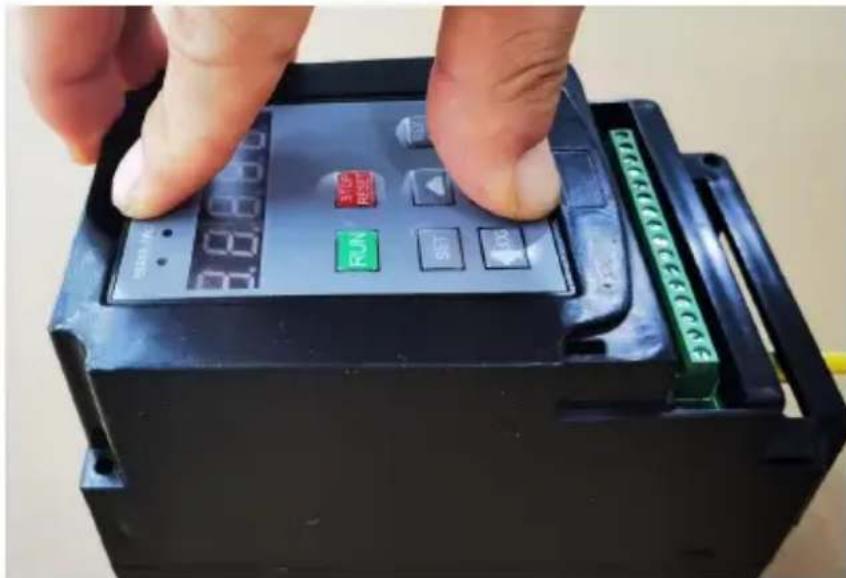

Schritt 3
Drücken Sie beide Finger gleichzeitig mit der gleichen Kraft.

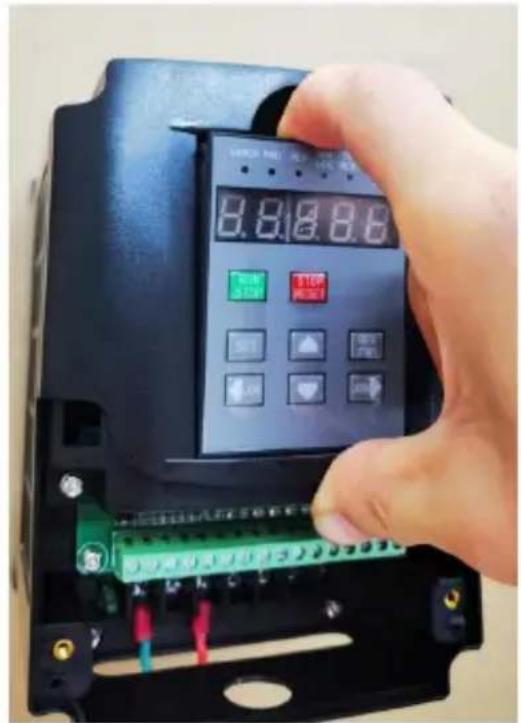

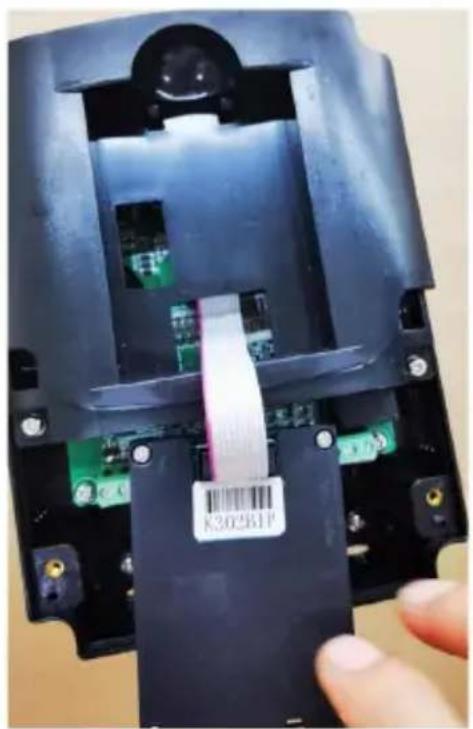

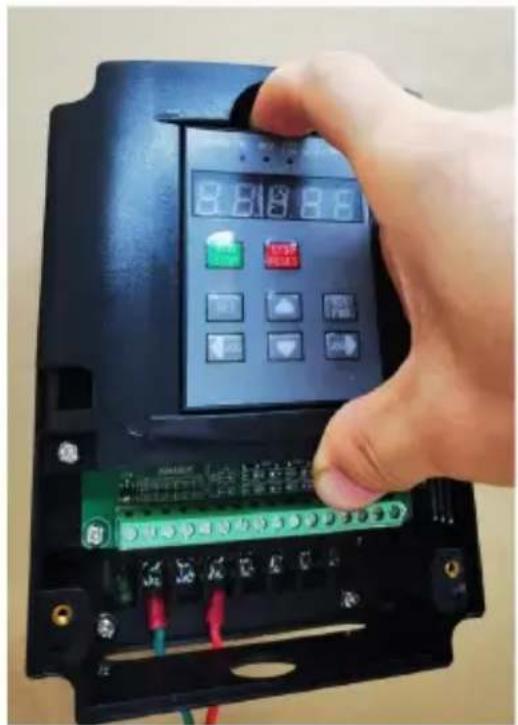

Demontagemethode der Tastatur mit Anschlusskabel
Schritt 1 Schritt 2
Ziehen Sie den Fingerabstand hoch.
Schritt 3

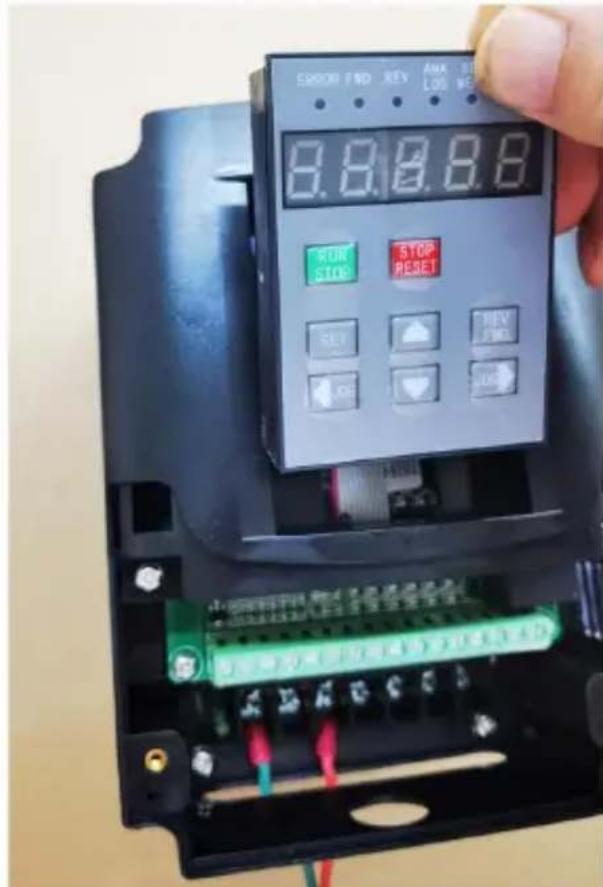

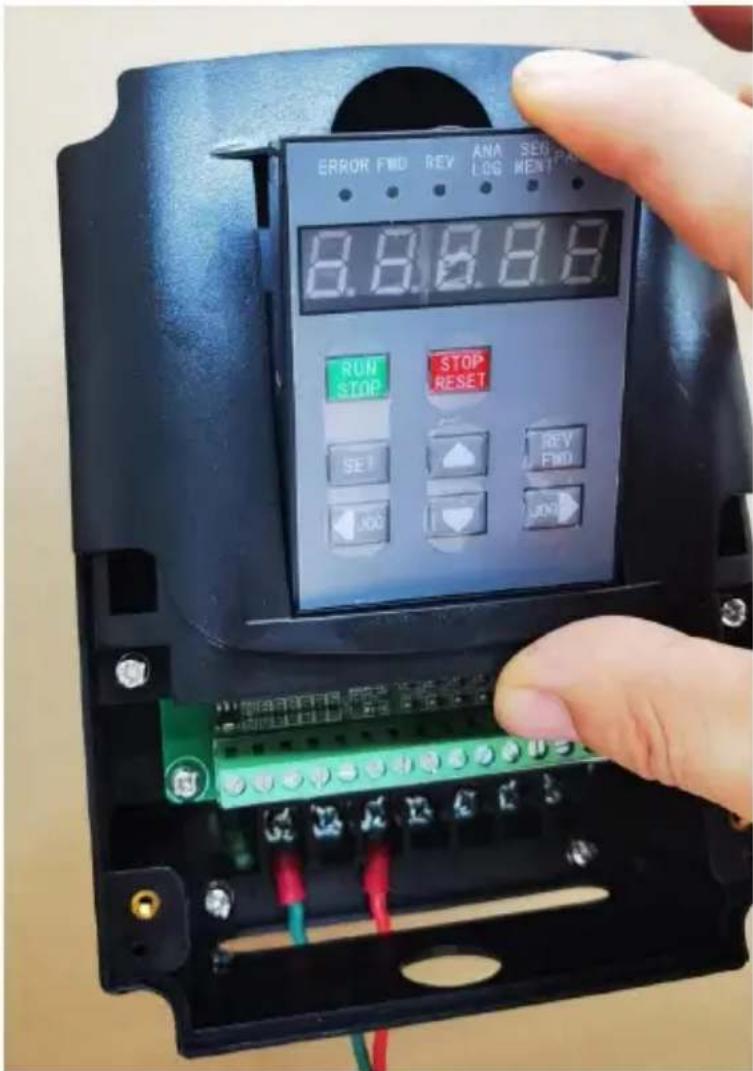

Installationsmodus der Tastatur mit Verbindungsleitung Schritt 1:
Legen Sie sie schräg ein. Legen Sie sie zuerst an das Ende auf der verkabelten Seite.
Legen Sie sie schräg ein. Legen Sie sie zuerst an das Ende auf der verkabelten Seite.

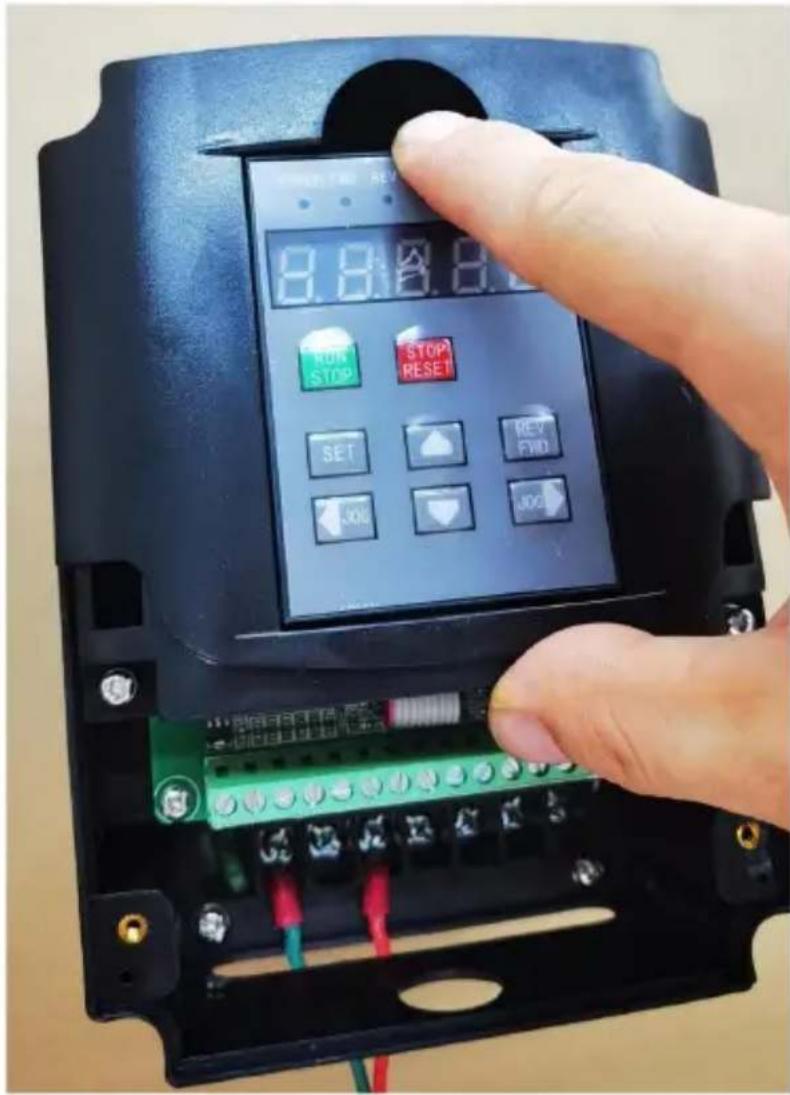

Leicht eindrücken.
Leicht eindrücken
Schritt 3
VEVOR®
TOUGH TOOLS, HALF PRICE
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
VEVOR®
elektronische schok.
elektronische schok.
Pn 35 Produktionsdatum
8. Driftexempel 8.1 Drift via panel Pn 04 =
1 (Kommando frán panel), Pn 03 = 1 (Frekvens fran potentiometer)
8.3 Flersegmenthastigkeit Pn
04=2(kommando fran port "FWD/REV")
Pn 03=7(frekvens fran multisegment 0-7)
