BRUKSANVISNING A2-8007M Vevor
Teknisk support och e-garanticertifikat www.vevor.com/support

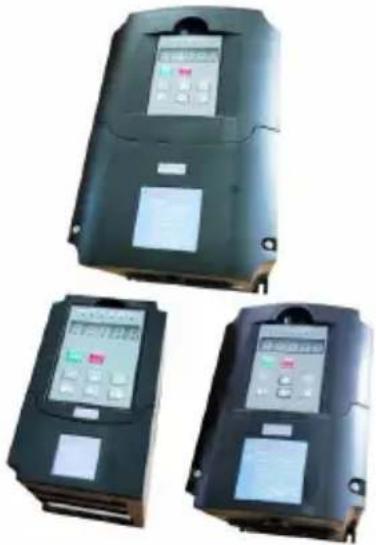

Inverter
MODELL: A2-8007M/A2-8015/A2-8075
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns ändå om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
VEVOR
TOUGH TOOLS, HALF PRICE
Inverter
MODELL: A2-8007M/A2-8015/A2-8075
BEHÖVER HJÄLP? KONTAKTA OSS!
Har du produktfrågor? Behöver du teknisk support?
Kontakta oss gärna: Teknisk support
och e-garanticertifikat www.vevor.com/support
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.
VIKTIGA SÄKERHETSÅTGÄRDER
Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer denna växelriktare. Underlåtenhet att följa alla instruktioner som anges nedan kan resultera i elektriska stötar,
brand och/eller allvarlig skada.
VARNING:
Denna utrustning är en högspänningsenhet, försök inte att demontera denna utrustning för att undvika fara. Vid enhetsfel, om den externa omkopplaren inte startar om enheten, kontakta din återförsäljare för hantering.
VARNING: RISK FÖR ELEKTRISK STÖT OCH BRAND!
- Underlåtenhet att följa denna instruktion kan resultera i elektriskt fel, brand och elstöt.
- MONTERA INTE.
- Sänk inte växelriktaren i vatten.
- Anslut inte två eller flera transformatorer parallellt.
- Anslut strömförsörjningsenheten direkt till ett GFCI-vägguttag.
- Använd inte en förlängningssladd.
- Installation av denna växelriktare och tillhörande ledningar måste göras av en kvalificerad elektriker i enlighet med alla tillämpliga elföreskrifter.
VARNING:
Ändringar eller modifieringar av denna enhet som inte uttryckligen godkänts av part som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen.
SPARA DESSA INSTRUKTIONER
VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av part som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!
Denna enhet uppfyller del 15 av FCC-reglerna. Användningen är under förbehåll för följande två villkor:
1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.
VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.
Obs: Denna produkt har testats och befunnits uppfylla kraven för gränser för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation. Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Däremot är ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan fastställas genom att vrida produkten av och på, uppmuntras användaren att försöka korrigera störningarna genom att en eller flera av följande åtgärder: Rikta om eller flytta mottagningsantennen. - Öka avståndet mellan produkten och mottagaren. - Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till. - Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker för bistånd.
Korrekt avfallshantering
Denna produkt är föremål för tillhandahållande av Europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna på hjul genomkorsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta
gäller för produkten och alla tillbehör märkta med denna symbol.
Produkter märkta som sådana får inte kasseras med normala inhemska avfall, utan måste lämnas till en insamlingsplats för återvinning av el- och elektroniska apparater.
1. Säkerhetsföreskrifter
1.1 Säkerhetsföreskrifter
Miljön får inte innehålla någon explosiv gas. Den måste kopplas av professionell ledningspersonal. Annars kan det orsaka elektronisk stöt.
Koppla av strömförsörjningen innan du vrider. Annars kan det orsaka elektronisk stöt.
Rör inte någon kontrollport, interna kort och deras elektroniska komponenter medan elen är påslagen. Annars kan det orsaka elektronisk stöt.
Se till att produktens jordledningsport är korrekt ansluten enligt nationella elsäkerhetsstandarder eller andra relaterade standarder.
Rör inte vid någon intern platta eller komponent förrän 10 minuter efter strömavstängning. Vänligen gör elkontroll innan internt styrelseunderhåll. Annars kan det orsaka elektroniska stötar. Det är förbjudet att ansluta växelström till produktens utgångsport (U,V,W) eller andra kontrollportar förutom Lk,Lb,Lz. Annars kan det orsaka skada på växelriktaren.
Eftersom intern IC kan förstöras av elektrostatisk elektricitet, vänligen gör det internt vid alla PCB-, IC- eller IGBT-komponenter utan något skydd.
Annars kan det orsaka okänt fel. Se till att
eventuella oväntade ledare som skruvar, packningar etc. inte lämnas kvar inuti
kan orsaka skador på växelriktaren eller till och med brand.
Om överström uppstår under uppstart, kontrollera ledningarna
och starta om igen.
Stoppa inte maskinen genom att stänga av strömmen. Strömmen kan stängas av efter att motorn stannar.
Lämna inte invertern i solskenet. Annars kan det orsaka
skada på växelriktaren.
1.2 Förpackningsinspektion
A2-seriens inverterproduktion genomgår strikt kvalifikationstest.
Kontrollera skadorna som orsakats av leveransen och typen
specifikation under förpackningsinspektion.
Tillbehör: 1 växelriktare, 1 användarmanual. Om
något saknas, kontakta den lokala återförsäljaren eller Isacon's
anpassat servicecenter.
2. Användarinställningar
2.1 Miljökrav
Ingen frätande gas, ånga och oljigt damm. Utan direkt solsken. Inget flytande damm eller metallpartiklar. Luftfuktighet
20 %–90 %. Vibration < 5,8 m/
s² (0,6 g). Inga elektromagnetiska
störningar. Temperatur: -10 °C till 50 °C, se till
att ventilationen är korrekt om
temperaturen är högre än 40 °C.
Utan brandfarlig eller explosiv gas, vätska och fast form. Använd elskåp eller fjärrstyrning i icke-standardiserad driftmiljö. Se till att ventilationen är korrekt.

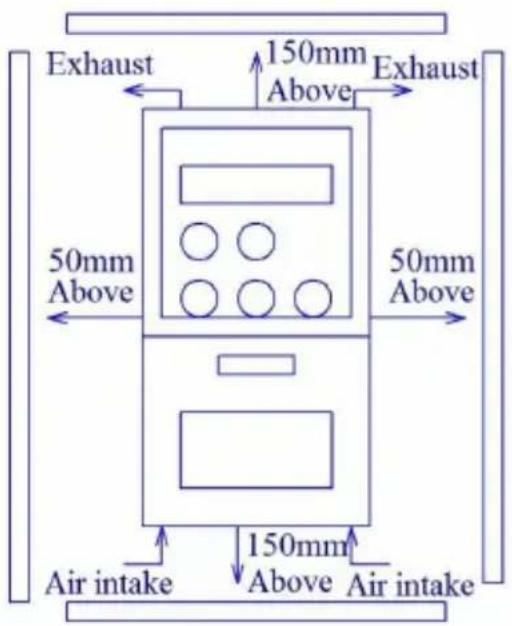

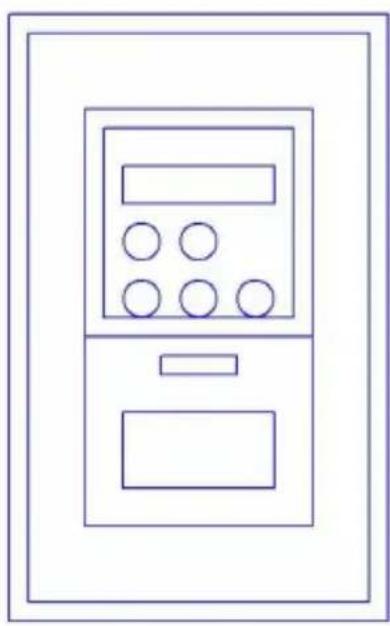

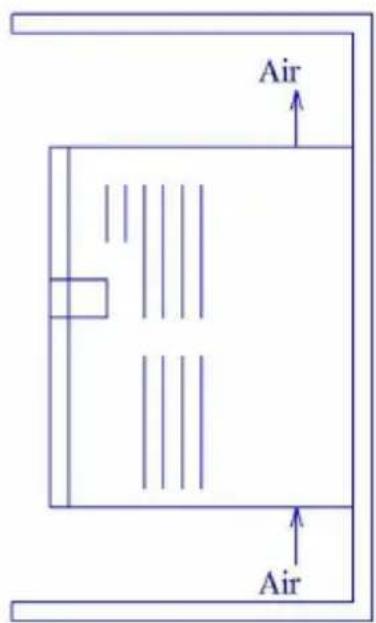

2.2 Installationsutrymme

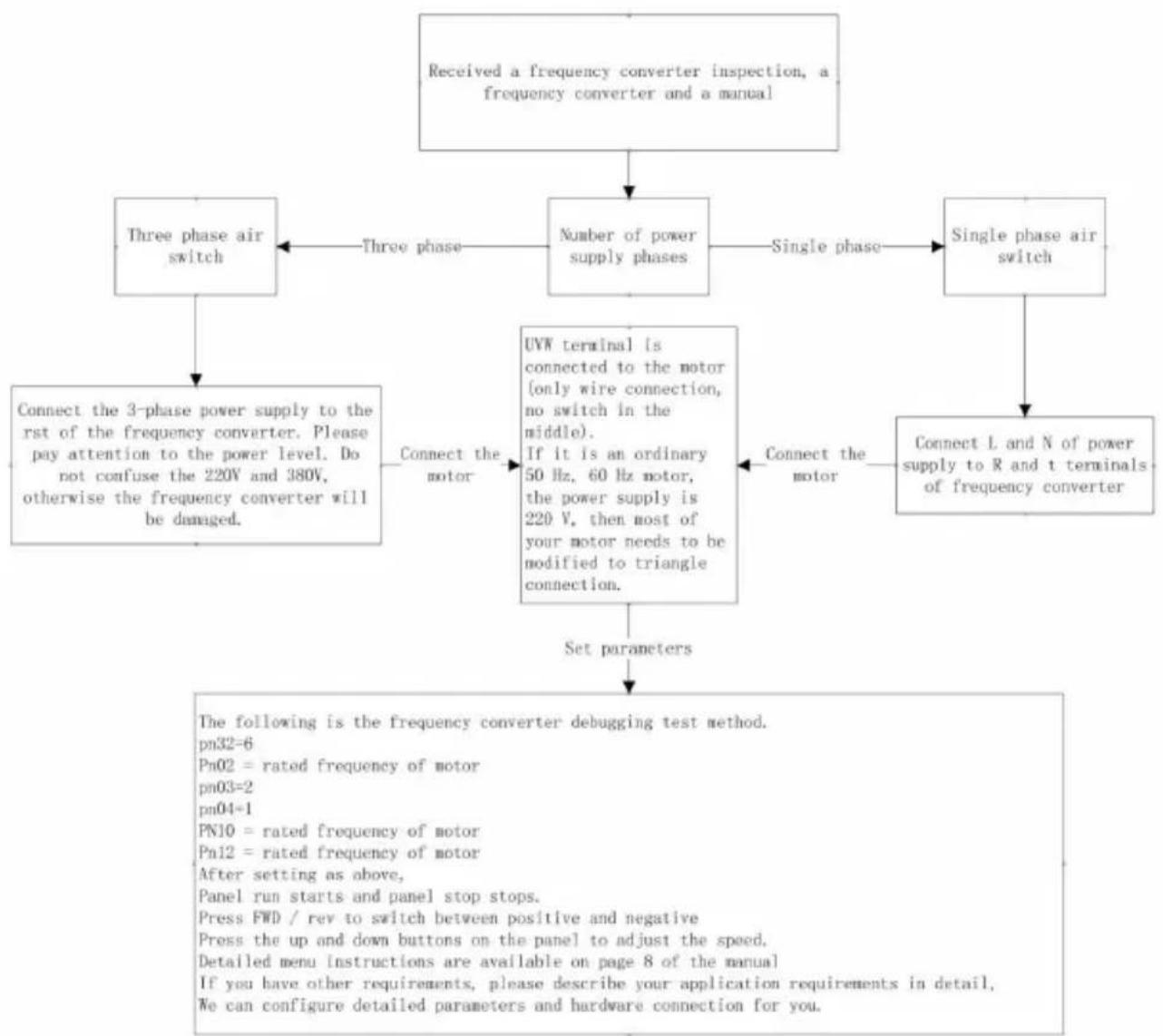

2.3 Grundläggande kabeldragning
Det finns två ledningsslingor: huvudslinga och kontrollslinga. Vänligen gör ledningarna korrekt enligt följande två figurer.

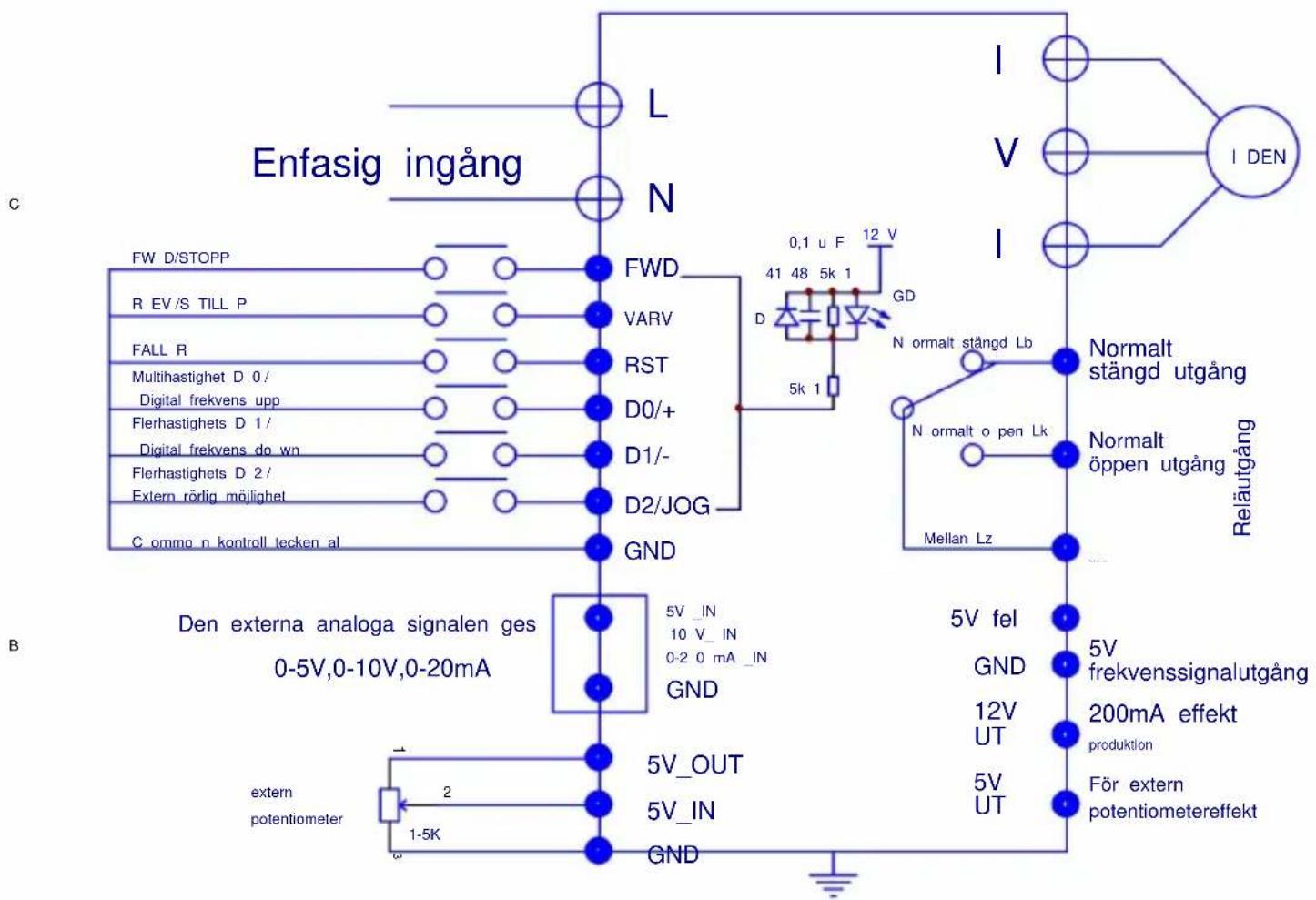

Ledningsfigur (enfas)
huvudslingsport kontroll-loop port
| Portnamn Beskrivning |
| L.N. | Enfas strömingång. |
| UVW | Trefas AC-utgångsportar kan endast anslutas till ren resistans eller induktansbelastning som motorer eller elvärmare. |

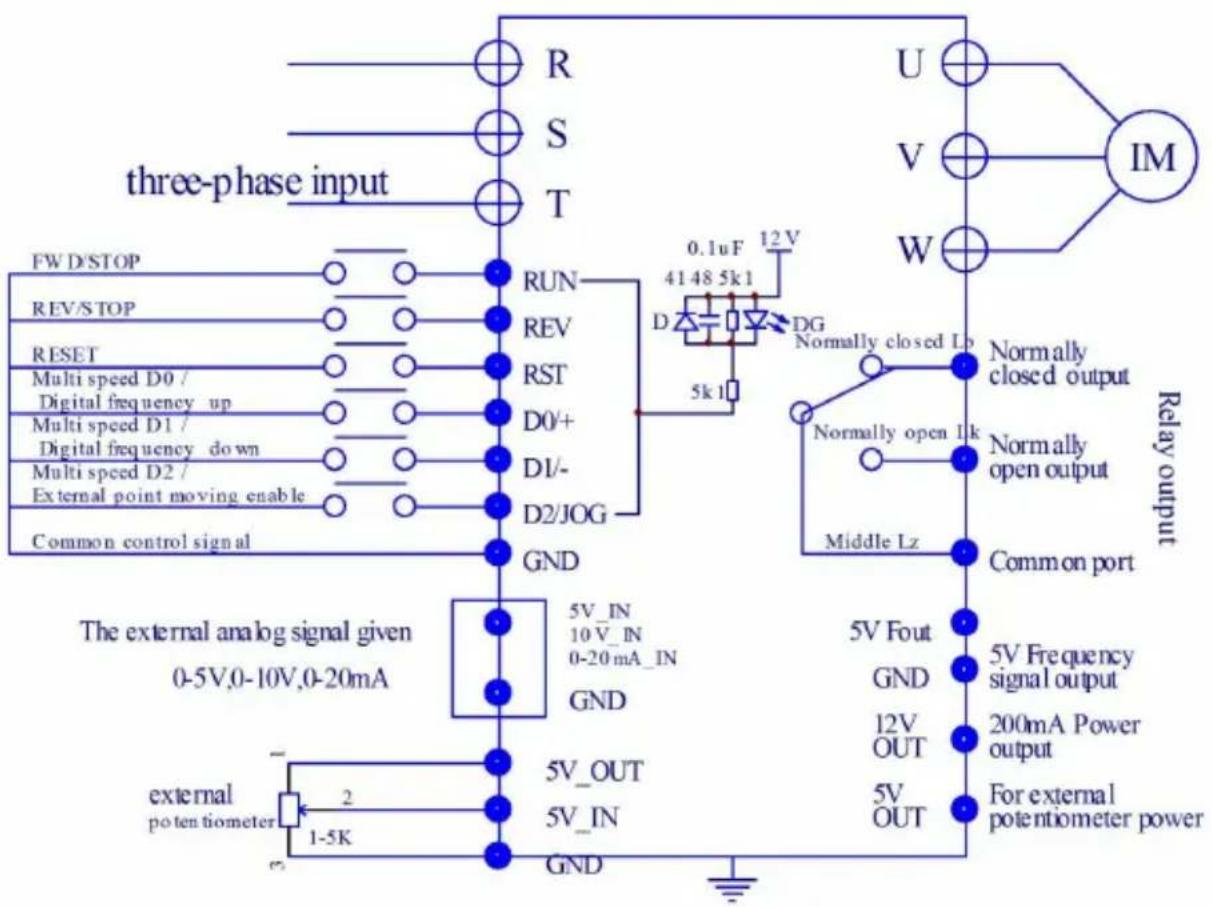

Ledningsfigur (trefas)
huvudslingsport
kontrolslingsport
| Portnamn Beskrivning |
| RST | Enfas 220V strömanslut R och T.Trefas 220V strömanslutting RT. , S,Spänningsspecifikationer: 8xxx, enfas 220 ingänganslutting R och T |
| UVW | Trefas AC-utgangsportar kan endast anslutas till renresistans aller induktansbelastning sāsom motorer allerelektrisk värmare. |

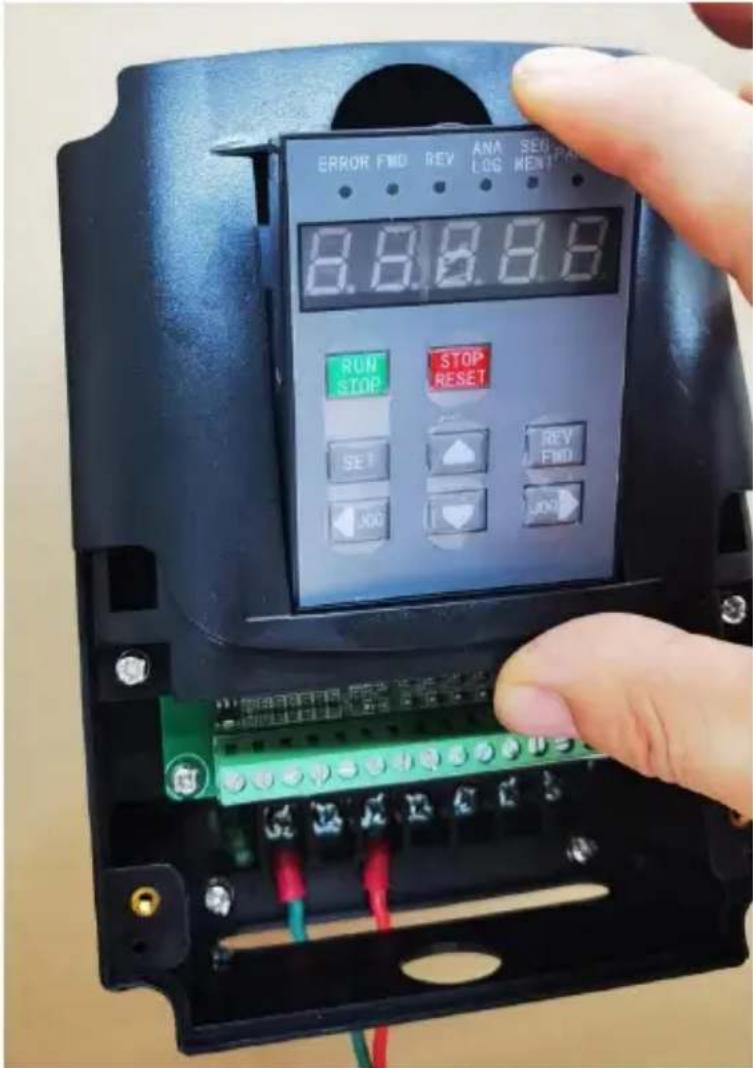

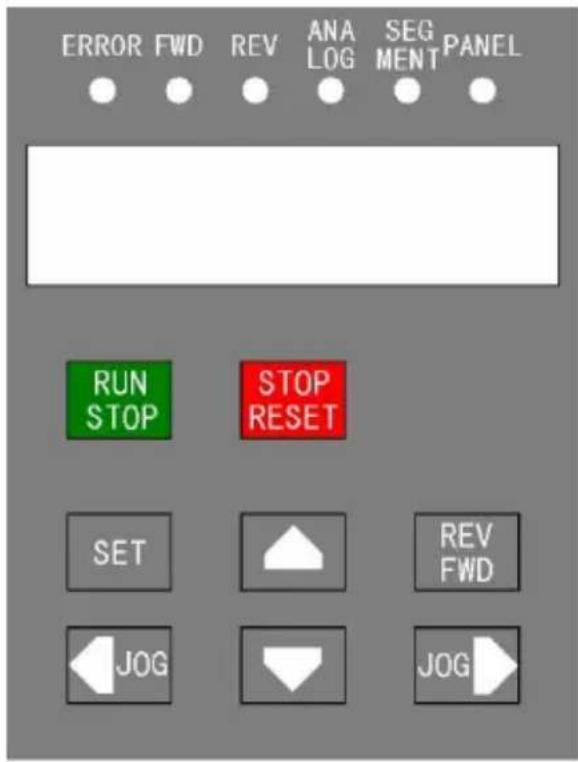

3. Kontrollpanelen
| Knapp | Beskrivning |
| KÖR STOPP Växla | mellan kör- och stoppläge med ett enda tryck. |
| STOPP EVENT | Det har olika betydelser att trycka på den här knappen under olika lagen: 1.Om växelriktaren ar igång skulle den göra det stopp; 2. Om ett fel inträffar, skulle växelriktaren vara det Återställa; 3. Om den används på menyer ätergår den till fördramenyn. |
| VARV | Ändra växelriktarens riktning. Det fungerar även under körtiden. |
| UPPSÄTTNING | Gå in i menyläge. Om det ar på objektet, skulle data vara sparad och menyn på lagre nivå skulle visas. |
| yy | Ändra objekt i menyn eller ändra parametern data. |
| yy | Ändra menyinnehålet och peka på panelen. |
| Potentiometer Ändra körtidsfrekvens. |
| Innehåll | Beskrivning |
| FEL | Felindikator. |
| FWD | Medurs rotationsindikator. |
| VARV | Rotationsindikator moturs. |
| ANALOG Analog ingångsfrektvensindikator. |
| SEGMENT Indikator für ingångsfrektens für segment. |
| PANEL | Indikator für panelingångsfrektens. |
| Digitalt rör | Inverterns körtidsfrektens. Om växelriktaren stannar, det blinkar. Visningsdata ges av "Pn01" data. |

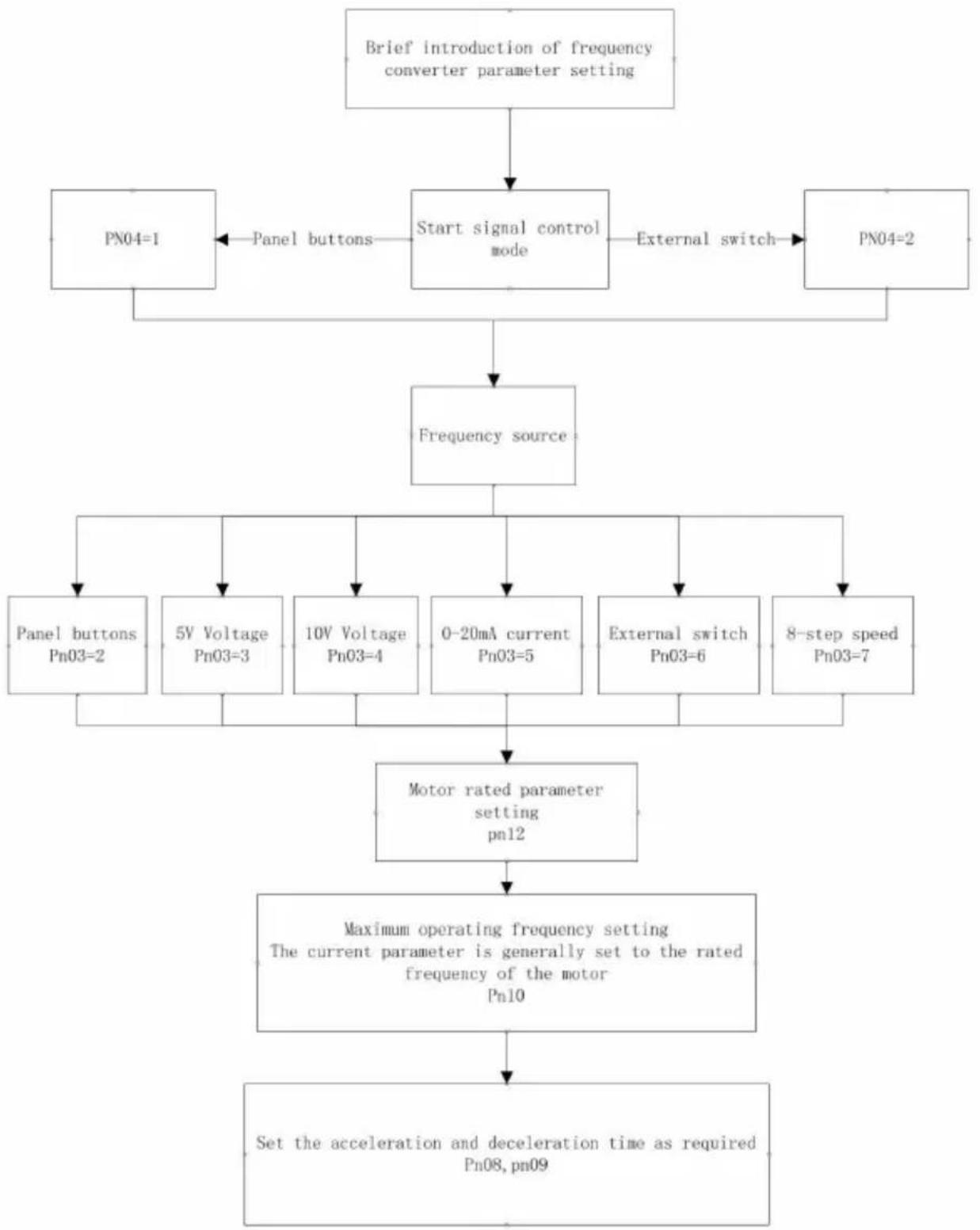

4. Parameterinstallingsmetod
4.1 Parameterinstalling och modifying
Ställ in parameter. När omriktaren är stoppad och parametern inte är det LAST (Pn32=1). Gå först in i parameterinstallingsmenyn med tryckknappen "UPPSÄTTNING". För det andra, tryck på knappen y/y för att välja ett visst objekt. För det tredje, tryck på knappen "SET" igen för att gå in i objektet. För det fjärde, tryck på knappen y/y för att välja en viss bit och tryck på y/y för att ändra värdet. Till sist, tryck knappen "SET" för att spara den nya parametern eller tryck knappen "STOPP" tillfälligt för att lämna menyn utan att spara.
Tryck på knappen "SET" för att spara den nya parametern eller tryck knappen "STOPP" tillfälligt för att lämna menyn utan att spara.
4.2 Knappmeddelande
När du ändrar parametrar, tryck längre på y/y till rullande antal ström bit mellan 0-9.
- Tabell över konfigureringsparametrar
| Punkt | Beskrivning Äandra med knappen öller ö | Räckvidd Äandra med knappen öller ö | Standardvärde |
| Standard (3) | Standard (6) |
| Pn 01 | Standarddisplay innehåll | 1-30000 | 1 | 1 |
| Pn 02 | Första upstart frekvens per panel eller annan metod | 0,01-400,00,00 400Hz | 50 | |
| Pn 03 | Källa till körtid frekvens | 1-7 | 2 | 1 |
| Pn 04 | Källa till körtidkommando | 1-2 | 1 | 1 |
| Pn 05 | medurs /moturs avaktivera | 1-3 | 3 | 3 |
| Pn 06 | Metod für att stoppa vãxelrikture | 1-2 | 2 | 2 |
| Pn 07 | Börja igen med extern signal | 1-2 | 1 | 1 |
| Pn 08 Accelerationstid | 000.01S-50.00S 50S | | 10S |
| Pn 09 Retardationstid | 000.01S-50.00S 50S | | 10S |
| Pn 10 | Maximal körtid frekvens | 000.10Hz-400,00 Hz | 400Hz 50Hz | |
| Pn 11 | Minsta körtid frekvens | 000.10Hz-400,00 Hz | 1,5 Hz | 1,5 Hz |
| Pn 12 | Motorbetyg frekvens | 010.00Hz-400,00 Hz | 400Hz 50Hz | |

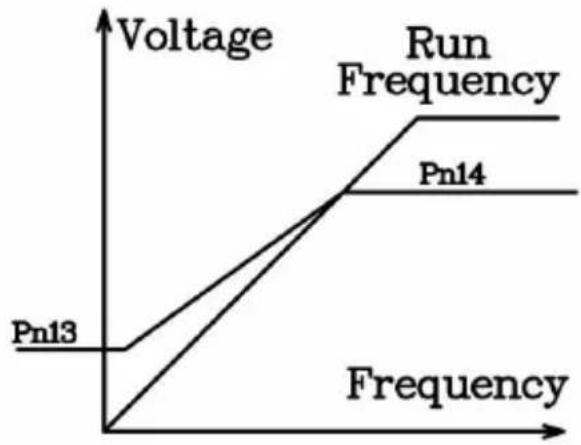

| Pn 13 Momentkompensation 0,0-4,0 | | 0,0 | 0,0 |
| Pn 14 | Vridmomentkompensation frekvens | 0,01 Hz-600,00 Hz | 500Hz 80Hz | |
| Pn 15 | Start DC-bromsning spanning | 1V-100V | 30V | 30V |
| Pn 16 | Start DC-bromsning tid | 000.00S-650.00S | 0S | 0S |
| Pn 17 | Stoppa DC-bromsning spanning | 1V-100V | 30V | 30V |
| Pn 18 | Stoppa DC-bromsningstid | 000.00S-650.00S | 0S | 0S |
| Pn 19 | Källa für flersegmenthastighet 0 | 1-5 | 1 | 1 |
| Pn 20 | Flersegmentshastighet 1 frekvens | 000,10 Hz-400,00 Hz | 10 | 10 |
| Pn 21 | Flersegmentshastighet 2 frekvens | 000,10 Hz-400,00 Hz | 20 | 20 |
| Pn 22 | Flersegmentshastighet 3 frekvens | 000,10 Hz-400,00 Hz | 30 | 30 |
| Pn 23 | Flersegmentshastighet 4 frekvens | 000,10 Hz-400,00 Hz | 40 | 40 |
| Punkt | Beskrivning Äandra med knappen öller ö | Räckvidd Äandra med knapp öller ö | Standardvärde |
| Standard (3) | Standard (6) |
| Pn 24 | Flersegment hastighet 5 frekvens | 000,10 Hz—400,00 Hz | 50 | 50 |
| Pn 25 | Flersegment hastighet 6 frekvens | 000,10 Hz—400,00 Hz | 60 | 60 |
| Pn 26 | Flersegment hastighet 7 frekvens | 000,10 Hz—400,00 Hz | 70 | 70 |
| Pn 27 | Peka flytta frekvens | 000,10 Hz—400,00 Hz | 10 Hz | 10 Hz |
| Pn 28 | Val av reläproduktion | 1—6 | 3 | 3 |
| Pn 29 | 2:e accelerationen tid | 000,01S—650,00S | 2S | 2S |
| Pn 30 | 2:e retardationen tid | 000,01S—650,00S | 2S | 2S |
| Pn 31 | 2:e retardationen stoppfrektens | 000.01Hz—400.00Hz 1Hz | | 1 Hz |
| Pn 32 | Parameter Förvaltning | 1—6 | 1 | 1 |
| Pn 33 | Programvaruversion | 32029 | ***** | ***** |
| Pn 34 | Automatisch äterställning medan tappade strömmen plötsligt | 0—99 Hz | 0 | 0 |
| Pn 35 | Produktionsdatum | * | ***** | ***** |
Se kapitel 7 för detaljerad beskrivning av varje artikel
Anmärkning: Om överspänning inträffar under retardation, kommer den att stanna.
Notera:
Om överspänning inträffar under retardation, kommer växelriktaren att stoppa retardationen tills spänningen går tillbaka till normal nivå. Om bättre retardation behövs, välj en inverter med bromsning.

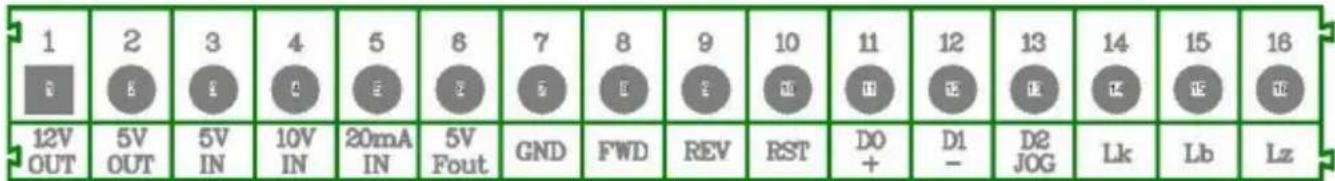

6. Beskrivning av kontrollportar
| Portnamn | Portbeskrivning |
| 12V UT | 12V utgang, med maximal valuta 200mA. |
| 5V UT | 5V utgang, med maximal valuta 50mA. |
| 5V IN | 5V ingäng, analog ingäng, med maximal effektiv spansning 5V, inte merän 6V |
| 10V IN | 10V ingäng, analog ingäng, med maximal effektiv spanning 10V, inte merän 12V |
| 20mA IN | 20mA ingäng, analog ingäng, med maximal effektiv valuta 20mA, inte merän 25mA |
| 5V fel | Frekvenssignalutgang, maximal utspanning 5V |
| GND | Strömkölla jord 0V. |
| FWD | Extern medurs rotationsingäng |
| VARV | Extern moturs rotationsingäng |
| RST | Extern Återställningssignal |
| D0 + | Multi-segment hastighet D0 ingäng, extern "+" signal betyder medurs punkt flytta ingäng |
| D1 - | Multi-segment hastigkeit D1 ingäng, extern "- " signal betyder moturs punkt flytta ingäng |
| D2 JOGA | Flersegmentthastigkeit D2-ingäng, extern aktiveringssignalingäng |
| Lk | Relä PÅ |
| Lb | Relä AV |
| Lz | Relä PÅ/AV |
Pn 01 Standardvisningsinnehåll 1-30000
RUN 1 betyder att den kommer att visa korttidsfrekvens
Annars visar den motorns synkroniseringshastighet. 2-30000 är motorsynkroniseringshastighet
Område: 000,01 Hz - 400,00 Hz, de ursprungliga paneldata och extern signalfrekvens under uppstart.
Pn 03 Kalla till korttidsfrekvens med intervall 1-7
1 Potentiometer 2 Panelknapp 3 Extern 0-5V signal 4 Extern 0-10V signal 5 Extern 0-20mA signal 6 Extern digital signal 7 Flersegmentssignal
Pn 04 Kalla för korttidskommando med intervall 1-2
1 Panelknappskontroll
2 Extern signalkontroll
Pn 05 medurs / moturs avaktiverad med intervall 1-3
1 endast medurs aktivering 2 endast moturs aktivering 3 medurs / moturs aktivering
Pn 06 Metod för att stoppa växelriktaren med intervall 1-2: 1 stopp av sig själv, 2 stopp genom retardation. Pn 07 Starta ingen med extern signal med intervall 1-2: 1 inaktivera, 2 aktivera. Beskrivning: När strömmen på den externa driften av signalen är för starta effektivt. Pn 08 Accelerationstid med intervall: 000.01S-650.00S. Accelerera tid (från 0Hz till Pn10). Pn 09 Retardationstid med intervall: 000.01S-650.00S. Reducera tid (från Pn10 till 0Hz). Pn 10 Maximal kortidsfrekvens med intervall: 000,10 Hz till 400,00 Hz. Maximal utfrekvens med växelriktare. Pn 11 Minsta kortidsfrekvens med intervall: 000,10 Hz till 400,00 Hz. Om frekvensen från kommandot understiger detta värde, kommer omriktaren att stanna. Det skulle inte återhämta sig förrän kommandofrekvens uppnår detta värde. Pn 12 Motorns märkfrekvens med intervall: 010.00Hz-400.00Hz. Den används för att modifiera V/F-kurvan. Pn 13 Vridmomentkompensation med intervall 0,0-4,0. Stora parametrar kan orsaka skador på motorn. Pn 14 Vridmomentkompensationsfrekvens: 0,01Hz—400,00Hz. Växelriktaren ger inte vridmomentkompensation under körning när frekvensen är större än detta värde.
Pn 15 Start DC-bromsspänning 1V—100V
Genom korrekt inställning av denna parameter kan motorn starta normalt från helt stoppläge utan svårigheter orsakade av motorns fria rörelse och rotationsriktning.
Pn 16 Start DC-bromsningstid 000.00S—650.00S
DC-bromsningstid före motorstart för att säkerställa att motorn startas från helt stoppläge.
Pn 17 Stopp DC-bromsspänning 1V—100V
Bromsspänning under DC-bromsperioden för att säkerställa att motorn är helt stannad under bromstiden.
Pn 18 Stopp DC-bromsningstid 000.00S—650.00S
DC-bromsningstid för att förhindra att sliden rör sig efter stopp.
Pn 19 Källa för flersegmenthastighet 0 1-5
Flersegmentshastighetsläge 0-segments frekvenskälla:
1 Potentiometer
2 Panelknapp
3 Extern 0-5V signal
4 Extern 0-10V signal
5 Extern 0-20mA signal
Pn 20 Multi-segment hastighet 1 frekvens: 000,10 Hz—400,00 Hz Flersegmentshastighetsläge 1-segments frekvens
Pn 21 Multi-segment hastighet 2 frekvens: 000,10 Hz-400,00 Hz Multi-segment hastighet läge 2-segment frekvens Pn 22 Flersegmentshastighet 3 frekvens: 000,10 Hz—400,00 Hz Flersegmenthastighetsläge 3-segmentsfrekvens Pn 23 Multi-segment hastighet 4 frekvens: 000,10 Hz-400,00 Hz Multi-segment hastighet läge 4-segment frekvens Pn 24 Flersegmentshastighet 5 frekvens: 000,10 Hz—400,00 Hz Flersegmenthastighetsläge 5-segmentsfrekvens Pn 25 Flersegmentshastighet 6 frekvens: 000,10 Hz—400,00 Hz Flersegmenthastighetsläge 6-segments frekvens Pn 26 Flersegmentshastighet 7 frekvens: 000,10 Hz—400,00 Hz Flersegmentthastighetsläge 7-segments frekvens Pn 27 Punktflyttningsfrekvens: 000,10 Hz—400,00 Hz Punktflyttningsfrekvens Pn 28 Val av reläutgång: 1-6 1 Stoppa växelriktaren 2 Kör växelriktaren 3 Inverterfel 4 Frekvensen ökar 5 Frekvensen minskar 6 Frekvensen uppnådd Om utgångsvillkoret är uppfyllt, ställer PÅ/AV till omvänd. Pn 29 2:a accelerationstid: 000,01 s-650,00 s 2:a accelerationstid Pn 30 2:a retardationstid: 000,01 s-650,00 s 2:a retardationstiden Pn 31 2:a retardationsstoppfrekvens: 000,10 Hz—400,00 Hz När körtidsfrekvensen är större än detta värde, acceleration /
Pn 34 Automatisk återställning medan strömförlust plötsligt 0 inaktivera den här funktionen
99 betyder automatisk återställning på oändlig tid, med start från låg frekvens
Annat värde:
Om indikatorn visar LU-X (valfri kod) under körning och strömkällan återställs inom 2
sekunder, skulle växelriktaren starta upp igen och minska körtidsfrekvensen med storleken
på underspänningstid(er) multiplicerar frekvensen för en komponent (Hz).
Den maximala tiden för strömavbrott är 2,5 s. Utöver den tiden skulle det ses som överspänning utan någon automatisk återställning.
Tryck på knappen "RUN" på panelen, växelriktaren startar och driftindikatorn lyser.
Tryck på knappen igen, växelriktaren stannar.
8.2 Drift med extern signal Pn 04=2
(kommando från port "FWD/REV")
Pn 03=3 (frekvens från port "5V")
8.4 Punktflyttning för panelkommando
Kommando yPn 04 y måste komma från panelen y=1. Frekvens yPn 03 y måste anges med knappen y=2. Efter växelriktarens stopp, tryck på knappen "y" för att flytta medurs och "y" till moturs punkten
flytta.
8.5 Punktförflyttning av extern signal
Kommando yPn 04 y måste komma från port "FWD/REV" y=2
Frekvens (Pn 03) måste komma från extern digital port (=6). Efter att växelriktaren har stannat, anslut "D0" och "JOG" till "GND" för att peka på förflyttning
medurs, anslut "D1" och "JOG" till "GND" för att peka flytta moturs.

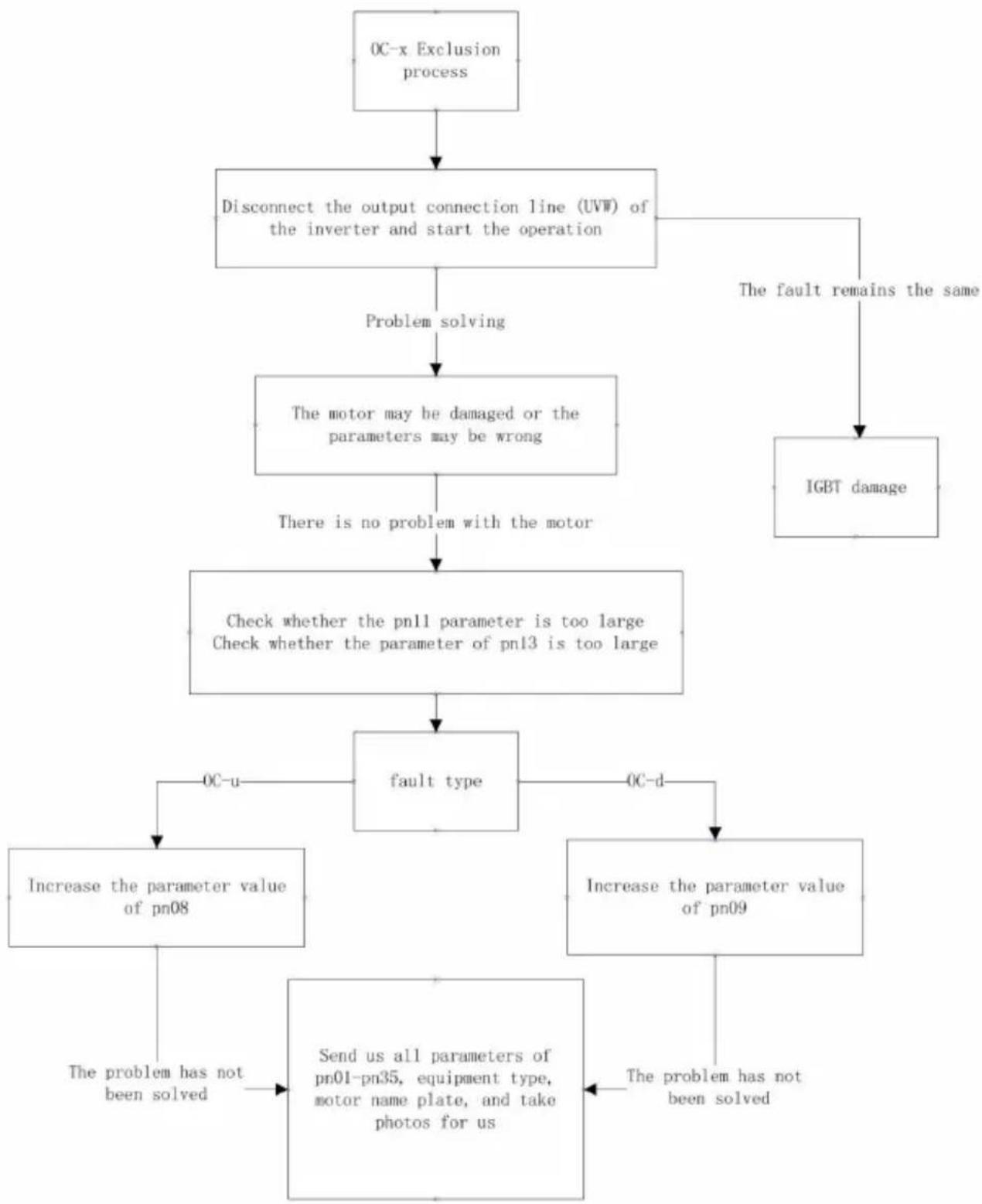

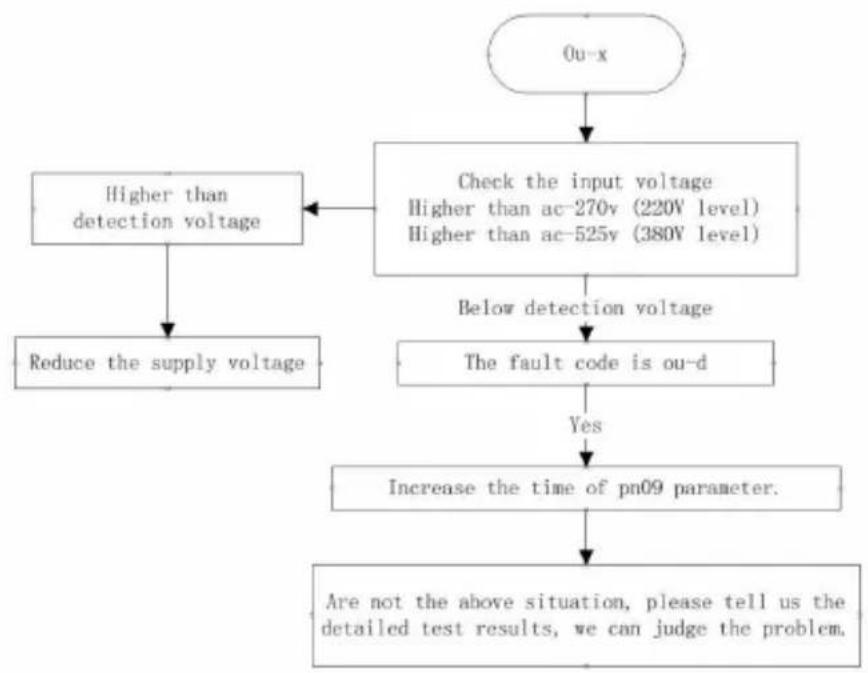

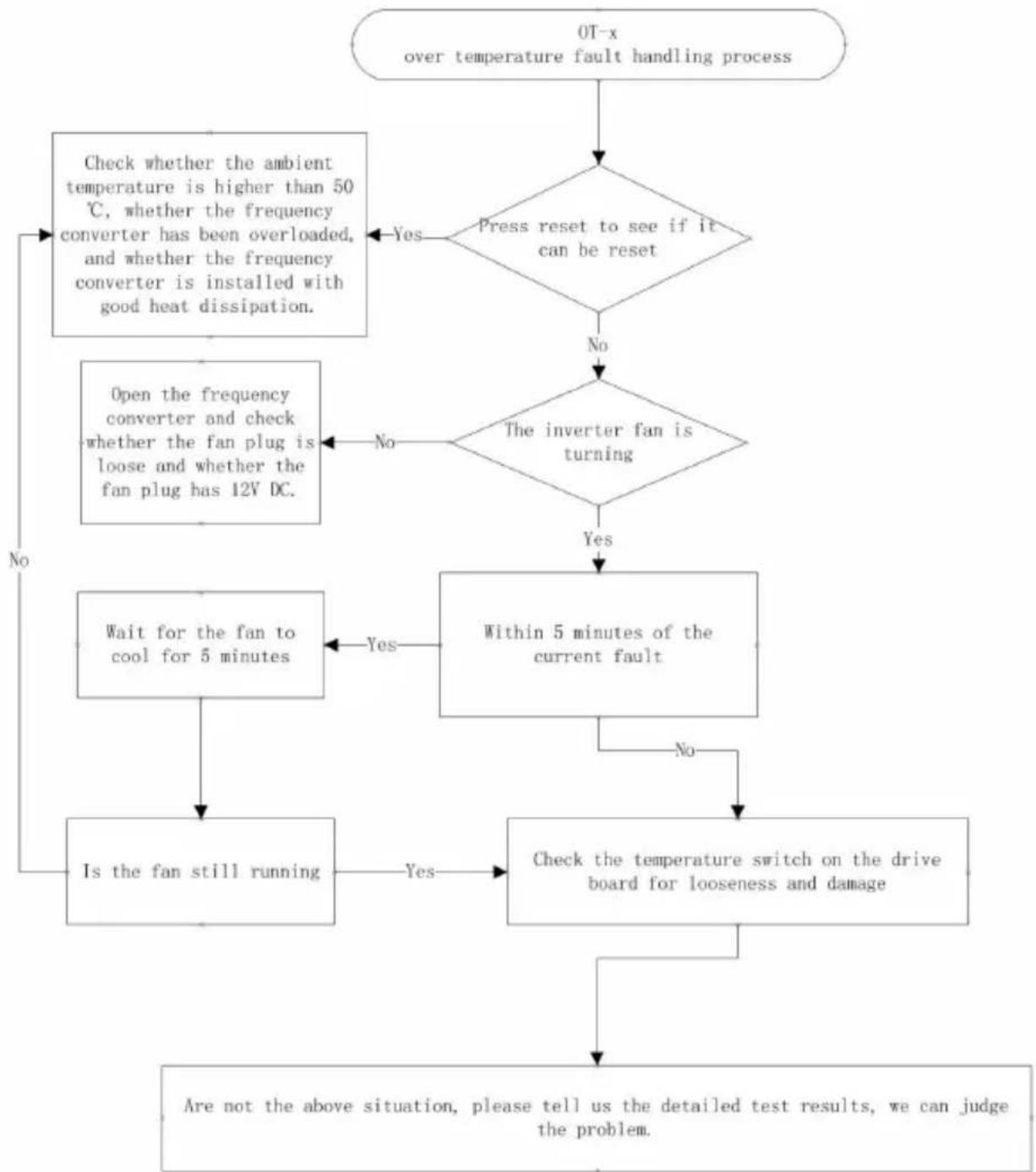

9. Felmeddelande och feldiagnos
9.1 Feltabell
| Visa betydelse | | Orsaka | Diagnos |
| ELLER -o | Överspänning | Överspänning av strömköllan | Kontrolera spänningen på strömmen källa |
| jag -u | Acceleration överspänning | Överspänning av strömköllan | Kontrolera spänningen på strömmen källa |
| ELLER -d | Retardationsöverspänning | Överspänning av strömkölla eller störghet | Överspänning av strömköllan, öka retardationstiden,lägg till bromskomponenter |
| DU -r | Steady state Överspänning | Överspänning av strömköllan | Kontrolera spänningen på strömmen källa |
| LU -o | Stopptillständ underspänning | Underspänning av strömköllan | Kontrolera spänningen på strömmen källa |
| LU-u | Acceleration underspänning | Underspänning av strömköllan, liters accelerationstid | Kontrolera strömköllans spänning, öka accelerationstiden |
| LU -d | Deceleration underspänning | Underspänning av strömköllan | Kontrolera spänningen på strömmen källa |
| LU -r | Steady state underspänning | Underspänning av strömkölla eller stor tröghet | Kontrolera spänningen på strömköllan, minska belastningen |
| OC -o | Stoppa statens övervaluta | Komponentfel, störningar | Tryck på "RESET". Komponent misslyckas om det händeren. |
| Visa betydelse | Orsaka | Diagnos |
| OC -u | Acceleration övervaluta | Liten accelerationstid eller componentfel | Öka accelerationstiden |
| OC -d | Inbromsning Öka retardationstiden ogvervaluta | Liten retardationstid aller component misslyckas | |
| OC -r | Steady state övervaluta | överbelastning aller componentfel | Kontrolera motorbelastningen |
| OT -o | Överhettas under stopp | Hög omgivningstemperatur aller feltemperatursensor | Kontrolera om lufttemperaturen År Over 50, kontrollera CZ55-anslutningen |
| OT-u | Överhettas vid acceleration | Hög miljötemperatur, litter accelerationstid | Kontrolera om lufttemperaturen År Over 50 grader, öka accelerationstiden |
| OT - d | Överhettas vid inbromsning | Hög miljötemperatur, litter retardationstid | Kontrolera om lufttemperaturen År Over 50, öka retardationstiden |
| OT -r | Överhettad i stationär tillständ | Hög miljötemperatur, överbelastning | Kontrolera om lufttemperaturen År Over 50, kontrollera överbelastning |
9.2 Annat oväntat fel 1. Omriktaren
är i normalt skick men utan någon utgång 2. Intern säkring 3. Intern
frekvensomriktarmodul
fel
10. Underhåll och reparation På grund av
miljöpåverkan såsom temperatur, luftfuktighet, damm och vibrationer etc., och åldrande komponenter, kan växelriktaren misslyckas någon gång. Så det behöver regelbundet underhåll och reparation.
Observera: vänligen kontrollera följande artiklar före underhåll och reparation.
Annars kan det orsaka elektriska stötar.
- Strömkällan är avstängd.
- Indikatorn på panelen är AV.
- Underhåll utförs av fackman.
10.1 Dagligt underhåll och reparation
Växelriktaren måste installeras i standardmiljö, enligt denna manual. Det kan uppstå en oväntad situation under körning.
Vänligen utför dagligt underhållsarbete enligt följande tabell. Håll en bra körmiljö, logga dagliga data och upptäck felorsak i ett tidigt skede. Det kan förlänga växelriktarens livslängd.
| Punkt Kriterium | Kontrolera | |
| Innehäll | Period Metod |
| miljö | (1) temperatur,luftfuktigkeit(2) damm,vatten(3) frättande gas | när som helst | (1) termometer,hygrometer(2) klocka(3) lukt | (1) temperaturområde10yy ~+40yy(2){nagot märke avvatten(3) lukt |
| växelrikture | (1) värme,vibration(2) buller | när som helst | (1) beröringsskal(2) ljud | (1) konstantvibration,normaltemperatur (2)onormalt ljud |
| motor | (1) värme(2) brus | när som helst | (1) tryck (2)ljud | (1) onormaluppvärmning(2) onormalt ljud |
10.2 Periodiskt underhåll
Växelriktaren behöver regelbundet underhåll var 1:e eller 3:e månad, beroende på driftsmiljön. - 23 -
Observera: Maskinunderhåll eller utbyte av komponenter måste utföras av fackmän. Om några metallföremål såsom skruvar eller brickor lämnas kvar inuti maskinen, skulle det orsaka dödlig skada på växelriktaren!
Kontrollera objekt:
- Om kontrollportens skruvar är lösa eller inte; 2. Om huvudslingporten är lös
eller inte. Eller finns det några tecken på överhettning i huvudslingans linje; 3. Finns det något trauma i
ström- och kontrollkabeln. Kontrollera särskilt
ränarhuden i kontakt med annan metall; 4. År isoleringsbandaget på strömkabeln löst; 5. Använd en
dammsugare för att rengöra damm ombord och ventilationskanal; 6.
Om motorn behöver undersökas, koppla loss motorkabeln från växelriktarens
U,V,W-port. Annars kan det orsaka dödlig skada på omriktaren.
Observera: Omriktaren har redan klarat trycktestet. Alla felaktiga tester kan orsaka dödlig
kylfläkt och filterelektrolytisk kondensator vars livslängd beror på miljö och belastning. När temperaturen är 25 °C är kylfläktens livslängd 20~40 kh och kondensatorns livslängd 30~50 kh.
Användaren kan bestämma när dessa komponenter ska bytas ut.
1. Kylfläkt Orsak
till skada: slitagelager, åldrande fläkt, kraftig dammmiljö.
Kriterium: slitna fläktar, onormala vibrationer under körning. 2.
filterelektrolytisk kondensator Orsak
till skada: hög omgivningstemperatur, ofta belastningsbyten, långvarig full belastning.
Kriterium: vätskeläckage, fel läge på säkerhetsventilen, kapacitetsmätning.
10.4 Lagring av växelriktare
Försiktighetsåtgärder för förvaring av växelriktare:
- Den kan inte förvaras i hög temperatur, fuktig, dammig, metalldamm, korrosiv gas.
- Det kommer att påskynda kondensatorns åldrande under långtidslagring. Se till att slå på växelriktaren en gång om året. Drifttiden kan inte understiga 8 timmar. Och inspänningen ökar långsamt till klassificeringsvärdet.
10.5 Garanti
Område: omriktaren själv;
Om någon av följande situationer inträffar kommer Isacon att tillhandahålla garanti:
Eventuella fel eller skador inträffar under standardanvändning inom 18 månader.
Efter 18 månader kommer Isacon att ta betalt för underhåll och reparation;
Om följande situationer inträffar, även om 18 månader, kan Isacon fortfarande göra det avgiftsfritt för underhåll och reparation:
A. skada orsakad av felaktig användning; B. skador orsakade av onormal spänning och naturkatastrof sådan brand och översvämningar etc.; C. applicera växelriktare i icke-standardiserade användarfall. Kostnader kan räknas som listade på kontrakt eller faktiska kostnader.
11. Typ Beskrivning
11.1 Typbeskrivning
A2-xxxxB
A2 är VFD-serien,
xxxx för effekt- och spänningsnivåer.
B är bromsenhet
11.2 Effektbeskrivning
1XXX 1: ingång 3-fas 220V, utgång 3-fas 220V
2XXX 2: ingång 1-fas 220V, utgång 3-fas 220V
3XXX 3: ingång 3-fas 380V, utgång 3-fas 380V
5XXX 5: ingång 1-fas 220V, utgång 3-fas 380V
Notera: trefasingång kan också vara 8:
8XXX ingång 1-3-fas 220V, utgång 3-fas 220V
XXX Effektspecifikation:
007 0,75 kW
015 1,5 kW
300 30 kW
11.3 Modelexempel
A2-2022 enfas 220-ingång, trefas 220-utgång, 2,2 kW
A2-2022B enfas 220-ingång, trefas 220-utgång, 2,2 kW, med bromsenhet.
A2-3075 trefas 380-ingång, trefas 380-utgång, 7,5 kW
A2-3075B trefas 380 ingång, trefas 380 uteffekt, 7,5kW, med bromsenhet.

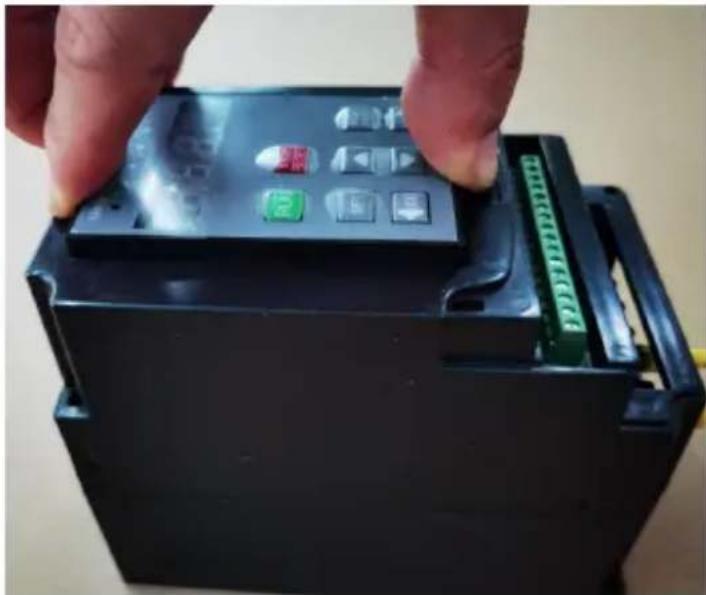

Lägg den horisontellt med samma höjd på båda sidor om fingrarna.

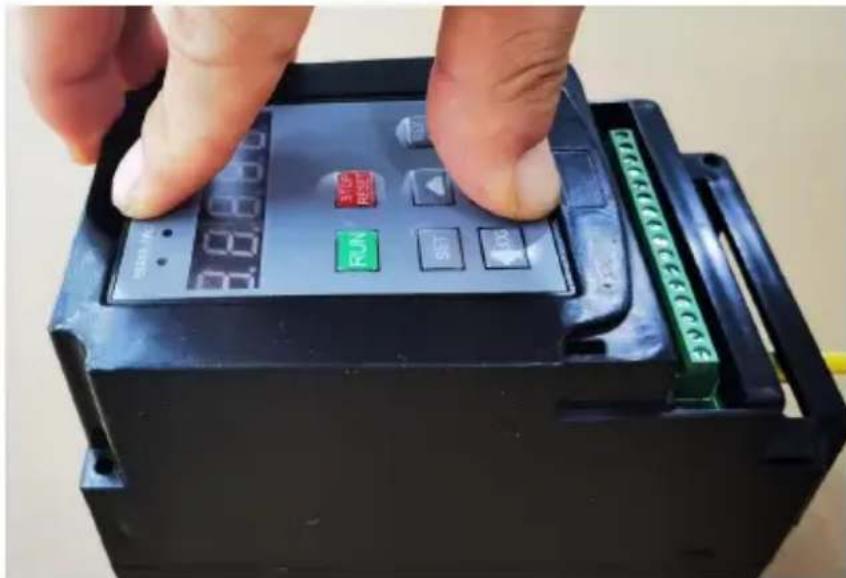

Steg 3
Tryck på båda fingrarna med samma kraft samtidigt

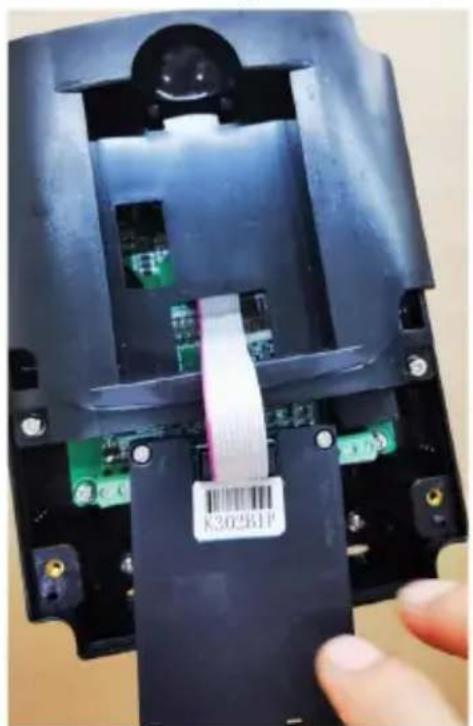

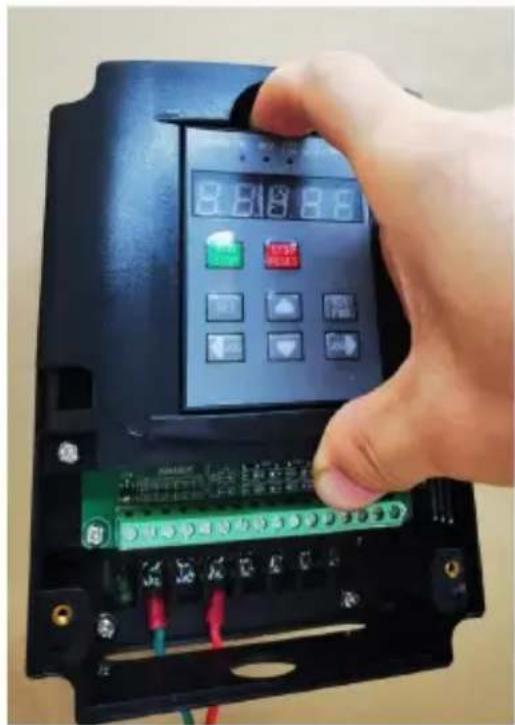

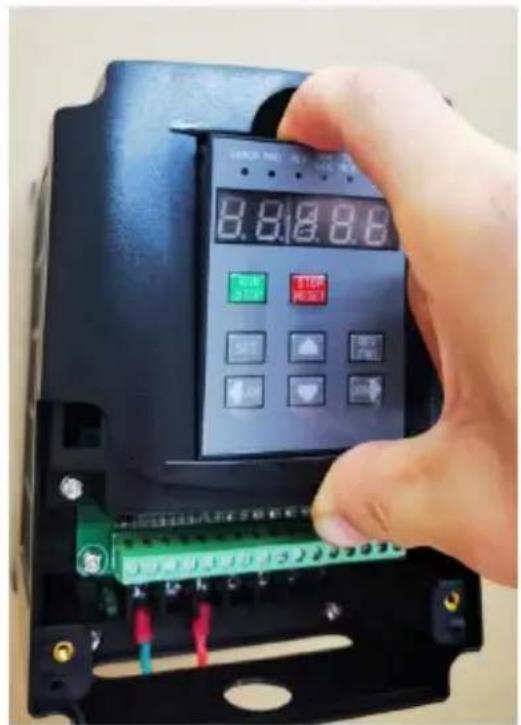

Demonteringsmetod för tangentbord med anslutningstråd Steg 1 Steg 2
Dra upp fingergapet
Steg 3

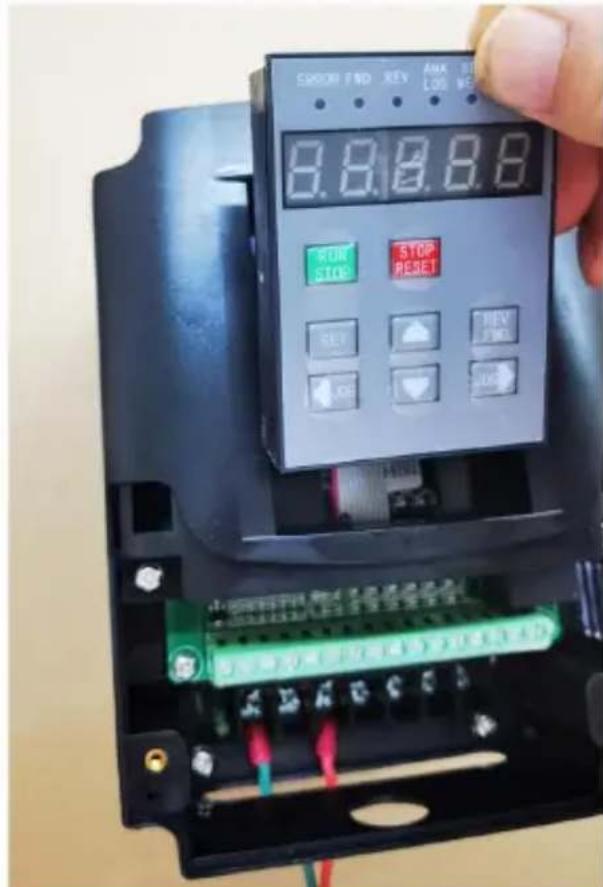

Installationsläge för tangentbord med anslutningslinje Steg
1 Sätt in det snett. Sätt den till slutet på den trådbundna sidan
Steg 2

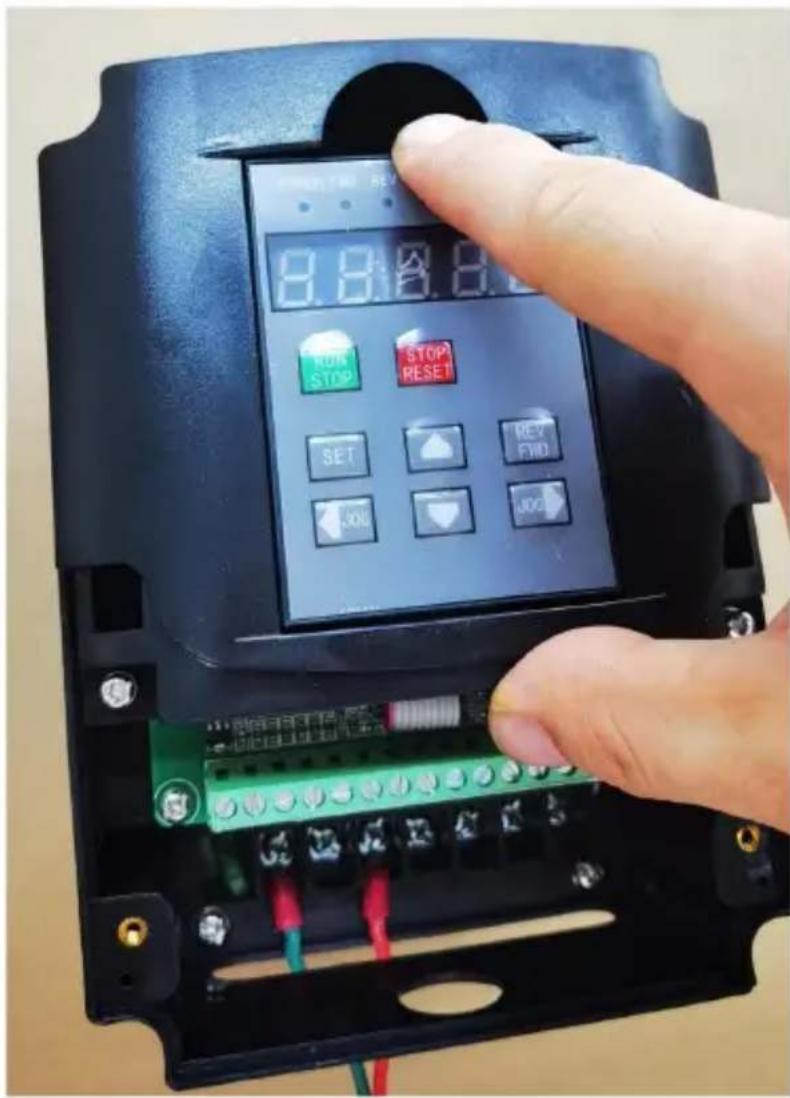

Tryck försiktigt in
Steg 3
VEVOR®
TOUGH TOOLS, HALF PRICE
Teknisk support och e-garanticertifikat www.vevor.com/support
