BRUKSANVISNING GT-1200 Vevor
Teknisk support och e-garanticertifikat
www.vevor.com/support
MICRO INVERTER
MODELL: GT-600/GT-800/GT-1200
 | Varning - För att minska risken för skada måste använd läsa instruktionerna noggrant. |
 | Denna produkt omfattas av bestämmelserna i det europe direktivet 2012/19/EC. Symbolen som visar en soptunna anger att produkten kräver separat sophämtning i EU. D gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämna en insamlingsplats för återvinning av elektriska och elektr apparater |
VARNING: RISK FÖR ELEKTRISK STÖT
Produkten används i kombination med en permanent energikälla (batteri). Även om utrustningen är avstängd är det farligt, elektrisk spänning kan uppstå vid ingångs- och/eller utgångsterminalerna. Stäng alltid av strömmen och koppla ur batteriet innan du utför underhåll.
Elektrisk spänning kan uppstå vid ingångs- och/eller utgångsterminalerna. Stäng alltid av strömmen och koppla ur batteriet innan underhåll utförs.
Produkten innehåller inga interna delar som användaren kan serva. Ta bort frontpanelen och sätt inte produkten i drift om inte alla paneler är monterade. Allt underhåll ska utföras av kvalificerad personal.
Använd aldrig produkten på platser där gas- eller dammexplosioner kan inträffa. Se specifikationer som tillhandahålls av tillverkaren av batteri för att säkerställa att batteriet är lämpligt för användning med denna produkt. Batteritillverkarens säkerhetsinstruktioner ska alltid observeras.
Installation
Läs installationsinstruktionerna innan du påbörjar installationen.
Denna produkt är en säkerhetsklass I-enhet (levereras med en jordterminal av säkerhetsskäl). Dess AC-ingångs- och/eller utgångsterminaler måste förses med avbrottsfri jordning av säkerhetsskäl. En extra jordpunkt finns på utsidan av produkten. Om det kan antas att jordningsskyddet är skadat bör produkten tas ur drift och förhindras från oavsiktligt sättas i drift igen; kontakta kvalificerad underhållspersonal. Se till att anslutningskablarna är försedda med säkringar och brytare. Byt aldrig ut en skyddsanordning mot en komponent av en annan typ. Se manualen för rätt del.
Denna produkt är en säkerhetsklass I-enhet (levereras med en jordterminal av säkerhetsskäl). Dess AC-ingångs- och/eller utgångsterminaler måste förses med avbrottsfri jordning av säkerhetsskä. En extra jordpunkt finns på utsidan av produkten. Om det kan antas att jordningsskyddet är skadat bör produkten tas ur drift och förhindras från att användas.
oavsiktligt sättas i drift igen; kontakta kvalificerad underhållspersonal. Se till att anslutningskablarna är försedda med säkringar och brytare. Byt aldrig ut en skyddsanordning mot en komponent av en annan typ. Se manualen för rätt del.
Kontrollera innan du slår på enheten om den tillgängliga spänningskällan överensstämmer med produktens konfigurationsinställningar som beskrivs i manualen.
Se till att utrustningen används under korrekta driftsförhållanden. Använd den aldrig i en våt eller dammig miljö.
Se till att det alltid finns tillräckligt med fritt utrymme runt produkten för ventilation och att ventilationsöppningarna inte är blockerade.
Installera produkten i en värmetät miljö. Se därför till att det inte finns kemikalier, plastdelar, gardiner eller andra textilier etc.
i omedelbar närhet av utrustningen.
Transport och förvaring
Vid förvaring eller transport av produkten, se till att nät- och batterikablar är bortkopplade.
Inget ansvar kan tas för transportskador om utrustningen inte transporteras i originalförpackningen.
Förvara produkten i en torr miljö; lagringstemperaturen bör variera från -40°C till 65°C.
Se batteritillverkarens manual för information om transport, förvaring, laddning och kassering av batteriet.
SPECIFIKATIONER
Du är välkommen att välja våra mikronätanslutna solinverterprodukter.
| Specifikationsdata | Modell |
| GT-600 | GT-800 | GT-1200 |
| Indata (DC, PV) |
| Antal ingångs MC4-kontakt | 2 set | 4 set |
| Driftspänningsområde | DC18V-50V |
| Maximal ingångsström | 12A*2 | 14A*2 | 16A*2 |
| Utdata (AC) |
| Enfas nättyp | AC230V | AC230V | AC 110V eller AC 23 |
| Maximal uteffekt | 600W | 800W | 1200W |
| Nominell utström | 2,6 A | 3,5 A | 10,9A eller 5,2A |
| Nominell utspänning | AC230V | AC230V | AC 110V eller AC 23 |
| Utgångsfrekvensområde | 50 Hz | 50 Hz | 60 Hz eller 50 Hz |
| Effektfaktor | ≥0,99 % |
| Total harmonisk distorsion | THD <5 % |
| Maximalt antal enheter per filial | @230VAC: 4 enheter | @230VAC: 3 enheter | @ 110 VAC: 2 enheter Eller @ 2 VAC: 3 enheter |
| Högsta effektivitet | 95 % |
| Nominell MPPT-effektivitet | 99,5 % |
| Nattströmförbrukning | ≤1W |
| Mekaniska data |
| Driftsomgivningstemperaturintervall | -40°C till +65°C |
| Förvaringstemperaturintervall | -40°C till +85C |
| Mått (B*H *D) | 305 * 186 * 44 mm | 490 * 254 * 50 m |
| Vattentät klass | IP67 | IP65/IP67 (Se informationen på produktens namnskylt) | IP67 |
| Kommunikation | WIFI (molnövervakning) |
| Skyddsfunktioner | Isolerat öskydd, spänningsskyddFrekvensskyddTemperaturskydd, strömskydd, etc. |
INSTALLATIONSSCHEMA
Enfas parallell monteringsmetod av mikro växelriktare

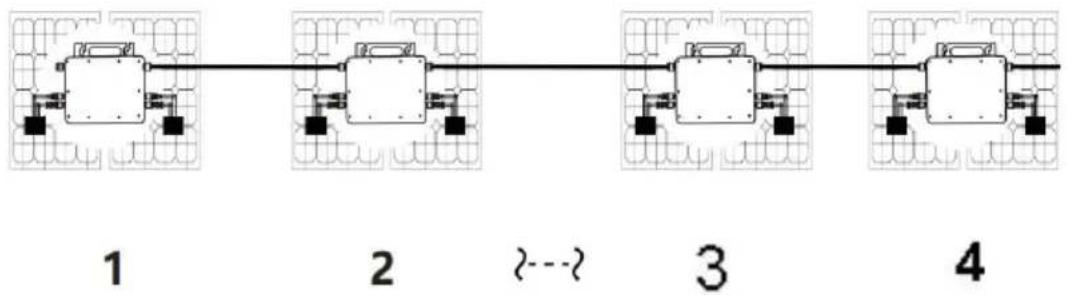

GT-600
- @Enfas 230V nät Max 4 enheter 600W Micro växelriktare per gren.
- Den maximala DC-ingången för varje växelriktare är 600W (PV-modulens maximala effekt
effekt är 2x300W).
- VOC för PV-moduler bör inte vara större än den maximala
DC-ingångsspänningen
av Micro växelriktare.

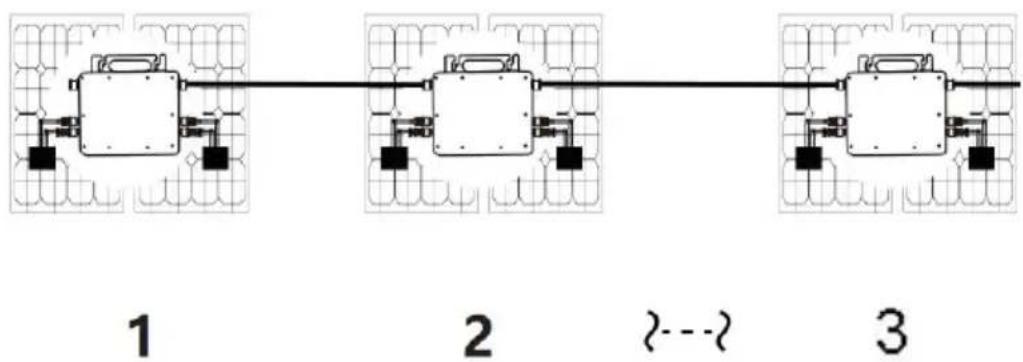

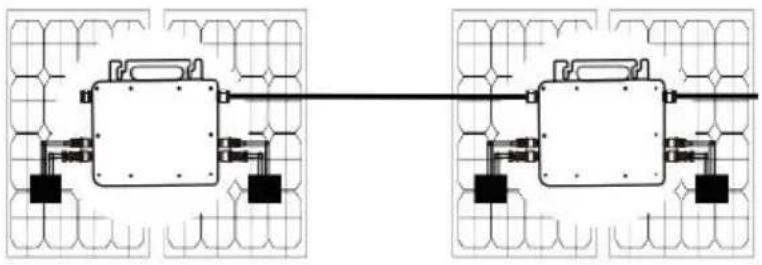

GT-800
- @Enfas 230V nät Max 3 enheter 800W Micro växelriktare per gren.
- Den maximala DC-ingången för varje växelriktare är 800W (PV-modulens maxeffekt
effekt är 2x400W).
- VOC för PV-moduler bör inte vara större än den maximala DC-ingångsspänningen
av Micro växelriktare.
GT-1200
Max 3 enheter 1200W Micro växelriktare per gren.
- Den maximala DC-ingången för varje växelriktare är 1200W (PV-modulens maximala uteffekt
effekt är 2x600W).
- VOC för PV-moduler bör inte vara större än den maximala
DC-ingångsspänningen
av Micro växelriktare.
KOPPLINGSSCHEMA

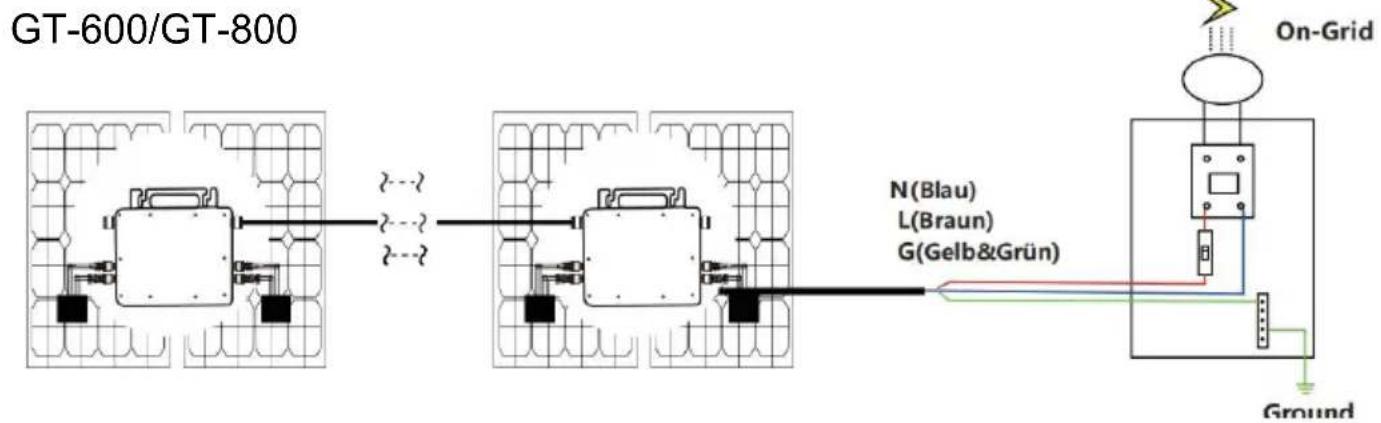

Enfasig anslutningsmetod för mikroväxelriktare![graph TD A["GT-600/GT-800"] --> B["On-Grid Bus"] A --> C["Ground"] B --> D["N(Blau)"] B --> E["L(Braun)"] B --> F["G(Gelb&Grün)"] C --> G["Ground"]](/content/2026/04/735589/images/40f7e0b4bfe3dfa74d9ae2e6a112c58b35e74ba1a1601474c89ea5fbc30b99b3.jpg)


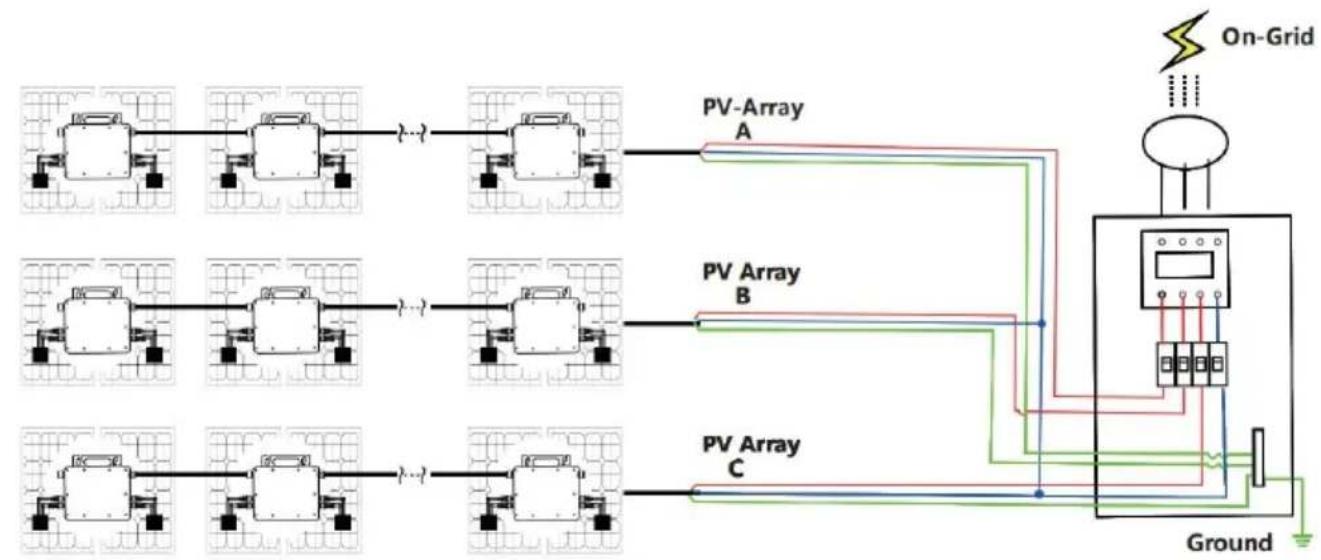

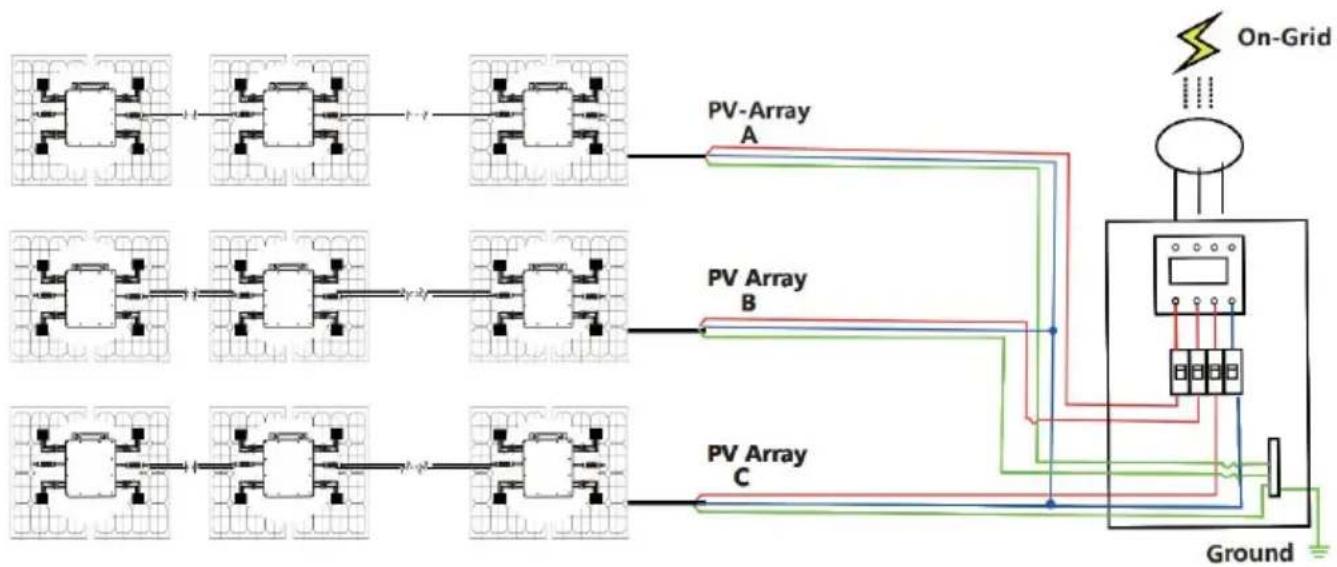

Trefasig anslutningsmetod för mikroväxelriktare
GT-600/GT-800![graph TD A["On-Grid"] --> B["Ground"] B --> C["PV Array A"] B --> D["PV Array B"] B --> E["PV Array C"] style A fill:#f9f,stroke:#333 style B fill:#ccf,stroke:#333 style C fill:#cfc,stroke:#333 style D fill:#fcc,stroke:#333 style E fill:#cff,stroke:#333](/content/2026/04/735589/images/71d0c56fd0084b45fe91c923316c175a7e6e5b510b32bb1db5b7740653a7f5d4.jpg)

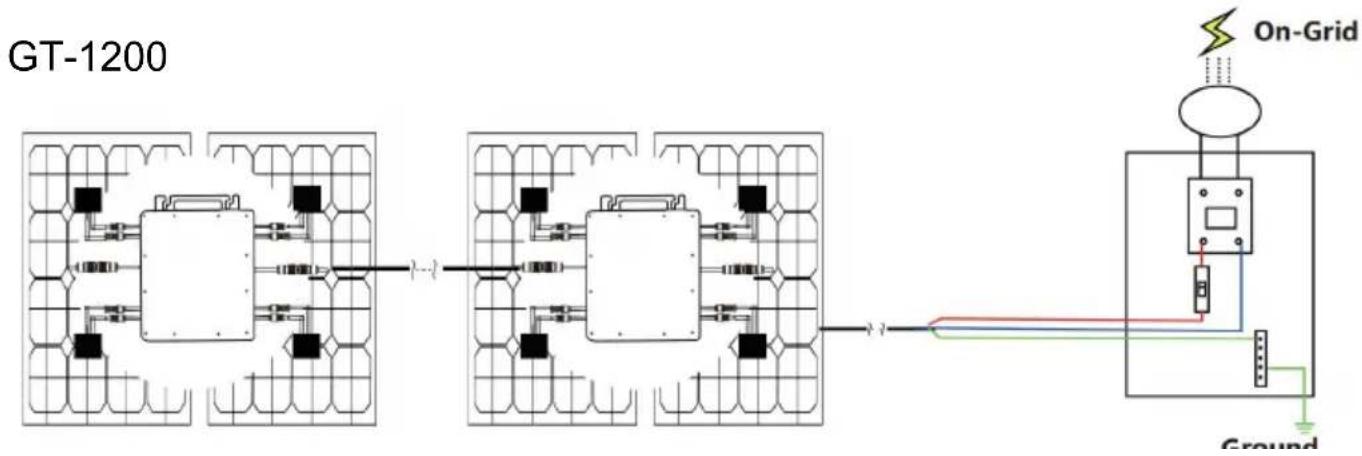

GT-1200![graph TD A["Grid Grid"] --> B["On-Grid"] B --> C["Ground"] subgraph Grid1 D["Grid Grid 1"] E["Grid Grid 2"] F["Grid Grid 3"] G["Grid Grid 4"] H["Grid Grid 5"] I["Grid Grid 6"] J["Grid Grid 7"] K["Grid Grid 8"] end subgraph Grid2 L["Grid Grid 1"] M["Grid Grid 2"] N["Grid Grid 3"] O["Grid Grid 4"] P["…](/content/2026/04/735589/images/f719495476598ab3020491618ad9a9b0c3ef60bdf7500ed260aafa4f6b701996.jpg)
MIKROVÄXELRIKTARE WIFI MOLNÖVERVAKNING
43. Försiktighetsåtgärder
- Observera att det finns risk för elektriska stötar vid anslutning av mikro-invertern!
- Mikro-invertern värms upp under drift! Skydda dig själv följaktligen från brännskador!
- Innan du konfigurerar WiFi-molnövervakning, vänligen installera mikroväxelriktaren korrekt och få det att fungera normalt.
- Som smart-enhet (smarttelefon eller surfplatta) med Bluetooth-funktion och Android eller ett system och en trådlös nätverksenhet, t.ex. trådlös router som kan tillhandahålla WiFi och internettjänster måste vara tillgänglig.
- För att konfigurera WLAN-molnövervakning, slå först på Bluetooth-funktionen på den smarta enheten.
- Se till att din smarta enhet använder samma WiFi-nätverk som mikroväxelriktaren som ska konfigureras och att den kan ansluta till trådlösa nätverksenheter och komma åt internet på samma plats som mikroväxelriktaren.
- Se till att avståndet mellan den trådlösa nätverksenheten och mikroväxelriktaren inte överstiger 20 m och att det inte finns några eller få hinder.

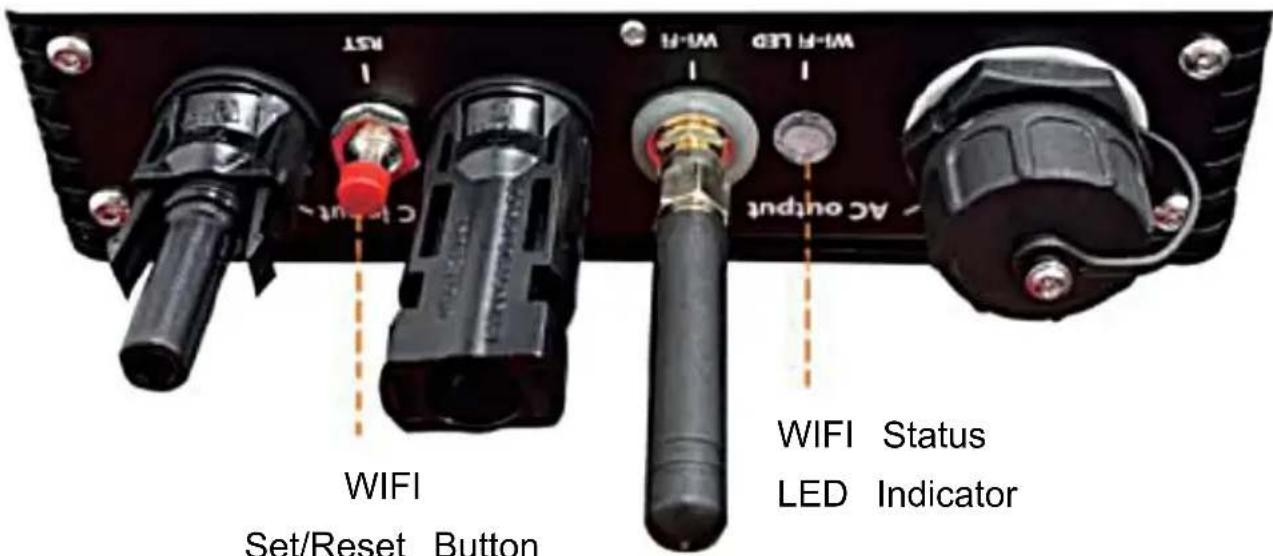

44. Hårdvarubeskrivning
45. WIFI Status LED
- Det blå ljuset blinkar efter alltid på = WiFi-molnövervakningsmodulen väntar på konfiguration.
- Det blå ljuset släcks efter alltid på = WiFi-molnövervakningsmodulen startar och går in i normalt arbetsläge.
- Den blå lampan blinkar = nätverket är inte konfigurerat eller nätverket kan inte ansluta till den trådlösa nätverksenheten, eller så har mikroväxelriktaren raderats i molnet.
- Inget ljus = WiFi-molnövervakning fungerar normalt.
46. Förberedelse före konfiguration och användning
- Installera mikroväxelriktaren korrekt och få den att fungera normalt för att generera ström.
- Ladda ner och installera eller "Smart Life"-appen genom att söka efter den i motsvarande Android- eller Apple-appbutik.
- Slå på Bluetooth-funktionen på din smarta enhet.
- Kontrollera att din trådlösa nätverksenhet (som trådlös router) fungerar korrekt och är ansluten till Internet.
- Använd din smarta enhet (eller "Smart Life" installerad) vid installationsplatsen för mikroväxelriktaren för att ansluta till den trådlösa nätverksenheten. Om du kan komma åt Internet normalt, följ instruktionerna för konfiguration och användning på nästa sida.
47. Konfigurationssteg för WIFI-molnövervakning.

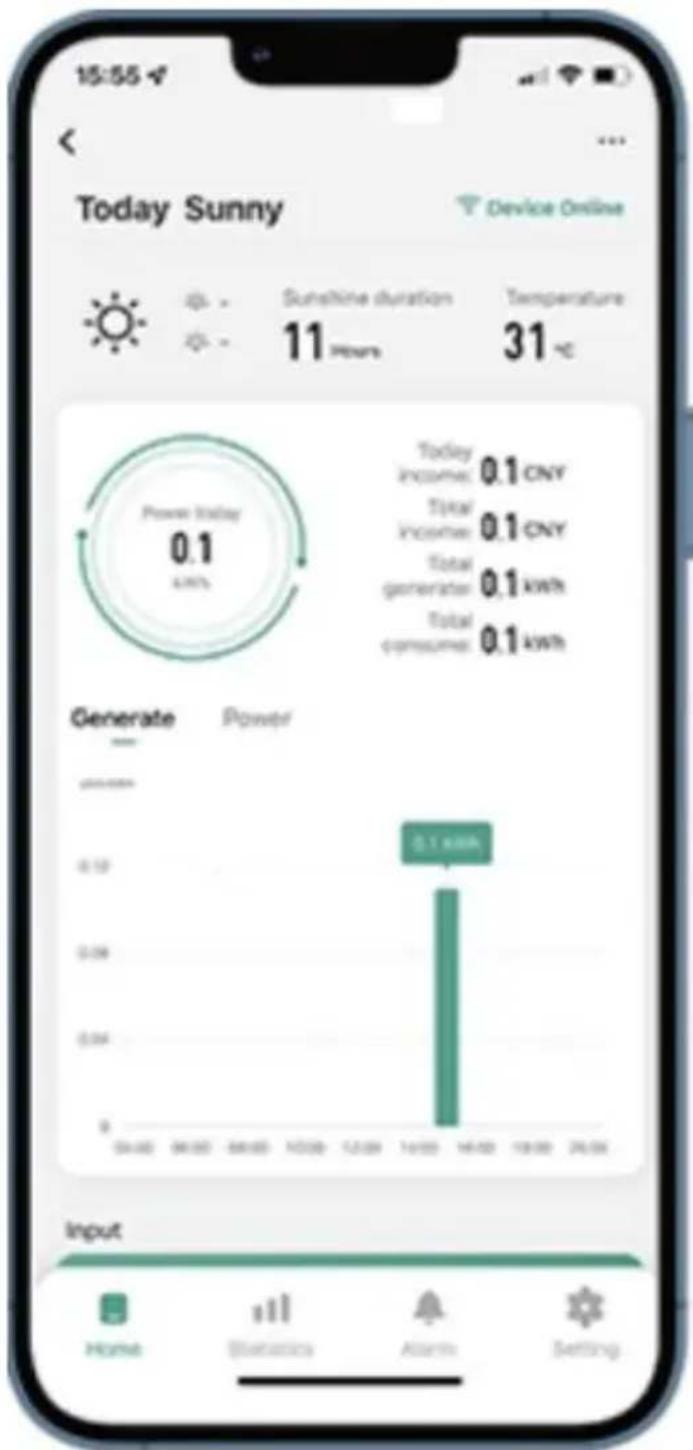

48. Användning av WIFI Cloud Monitoring App.

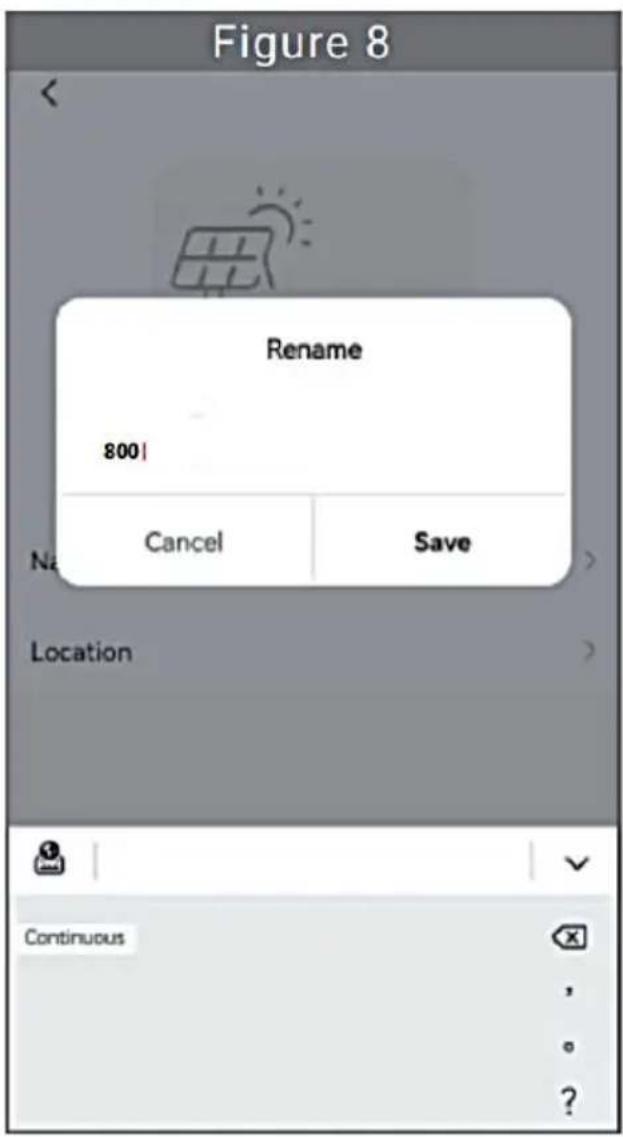

Ändra enhetsnamn
- Klicka på enheten som ska ändras i enhetslistan på startsidan för att gå till sidan med enhetsinformation (Figur 5).

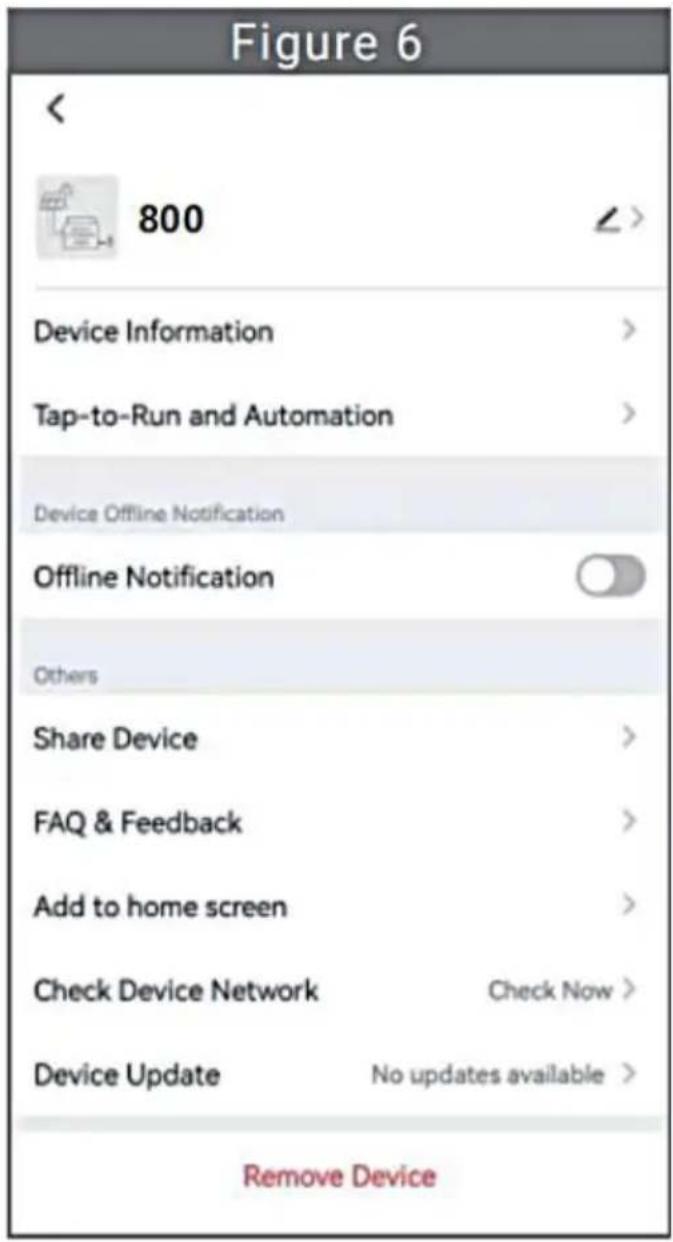

- Klicka på knappen i det övre högra hörnet för att komma in på enhetens inställningssida (Figur 6), fortsätt klicka på den övre knappen till sidan med namn och position (Figur 7), klicka på namnobjektet, ange sedan ett nytt namn och spara det (Figur 8).
- Klicka på enheten som ska raderas i enhetslistan på startsidan för att ange enhetsinformationens informationssida (Figur 5).
- Klicka på knappen i det övre högra hörnet för att gå in på enhetens inställningssida (Figur 6). Klicka på knappen "Ta bort enhet" nedan (Figur 9), klicka på knappen "Koppla från" för att ta bort enheten eller klicka på knappen "Koppla bort och torka data" för att ta bort enheten och rensa alla data som sparats av enheten i molnet samtidigt.
Dela enhet med andra
- Klicka på enheten som ska delas i enhetslistan på startsidan för att gå till sidan med enhetsinformation (Figur 5).
- Klicka på knappen uppe till höger för att gå in i sidan för enhetsinställning (Figur 6).

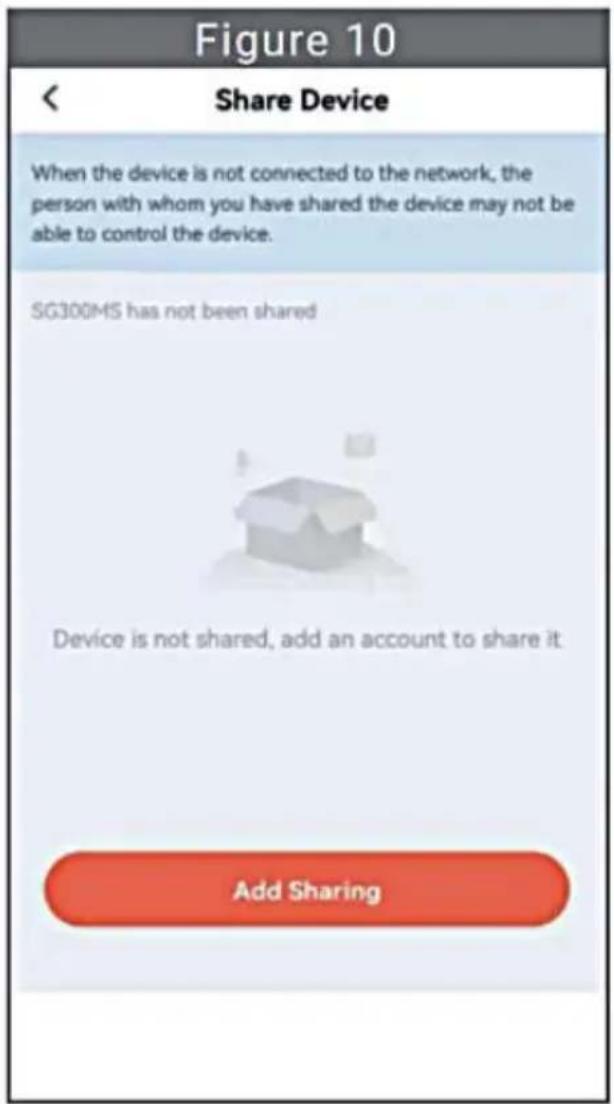

- Klicka på "Dela enhet" för att komma in i enhetens delningssida (Figur 10), klicka på Add Sharing-knappen för att gå in på sidan "Lägg till delning" (Figur 11) och välj det bästa delningssättet som du tror att det är mest bekvämt att dela länken till mikroväxelriktaren.

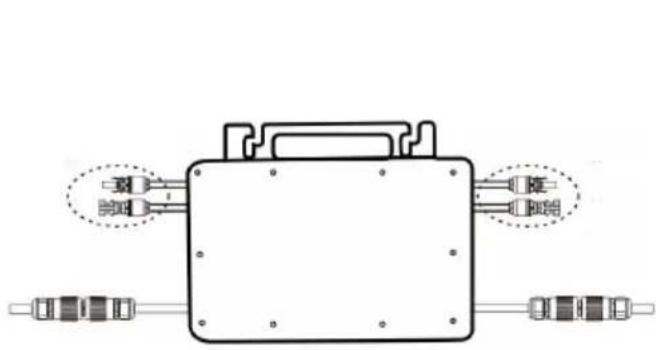

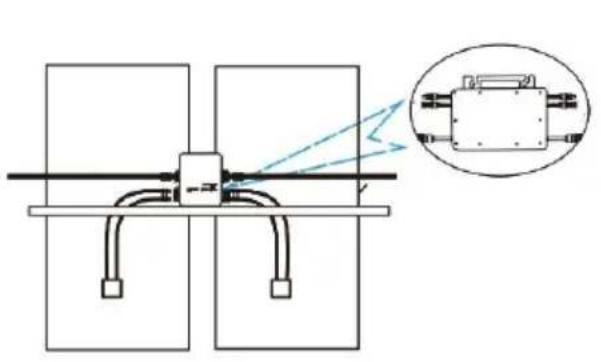

- Installationsprocessen för att fästa växelriktaren till PV-fästet med monteringsskruvar är som följer:
Anslut DC av PV till växelriktaren, och var uppmärksam på att skilja mellan positivt och negativt, som visas nedan:
- Anslut DC från PV till växelriktaren, och var uppmärksam på att skilja mellan positivt och negativt, som visas nedan:
- Öppna det vattentäta locket på AC-utgångssidan av mikroväxelriktaren, och anslut den sedan till AC. Så här:
- Upprepa steg 1 till 3 för att slutföra installationen av mikroväxelriktaren.

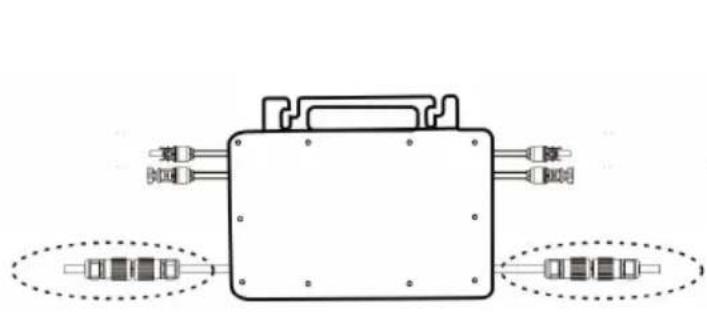

- Anslut flera växelriktare via AC-utgångskablar.
- AC-huvudkabeln är ansluten till elnätet.
När omriktaren köps för första gången och ansluts till mobiltelefon för övervakning, är det bara nödvändigt att slå på elnätet. Det blå ljuset bredvid blinkar och växelriktaren kan anslutas via WIFI- eller Bluetooth-parning. När växelriktaren kan styras via mobiltelefonen indikeras att anslutningen är normal.
- Hur ansluter appen växelriktaren och känner av om växelriktaren fungerar som den ska?
- Du kan använda en inaktiv smartphone för att öppna WiFi-delning som en mobiltelefonsignals hotspot för anslutning och konfigurera om nätverksanslutningen efter installation av routern.
- Det finns flera WiFi-signaler runt omkring. Kan vi ansluta olika WiFi-signaler?
Nej, WiFi-anslutningen för mikroväxelriktaren och smarttelefonen måste vara konsekvent innan nätverket kan konfigureras.
- Kan appen konfigurera mikroväxelriktaren på olika ställen? Kan jag se data på olika platser?
Du kan inte konfigurera mikroväxelriktaren på olika ställen, men du kan se data på olika ställen. Växelriktaren laddar upp den senaste statusen till molnservern var 3-5 minut.
- Efter att ha kontrollerat att det inte är några problem kan appen fortfarande inte hitta mikroväxelriktaren.
- Håll den röda knappen på växelriktaren intryckt i mer än 5 sekunder för att återställa växelriktaren.
- När WiFi-indikatorn blinkar igen, använd appen för att konfigurera nätverket.
- VAD GÖR JAG om jag vill övervaka samma växelriktare på två eller flera smarta enheter?
Du kan dela växelriktaren med en annan telefon med hjälp av funktionen för att dela enhet.
- Kommer appdata att sparas?
Ja, appdata kommer att lagras på molnservern. När nätverket har konfigurerats kan du se data när som helst.
- Kan växelriktaren inte anslutas till appen på natten?
På natten, eftersom solpanelen inte genererar ström, har mikroväxelriktaren ingen strömingång, så den går offline och det är omöjligt att konfigurera om nätverket på natten.
TILLBEHÖRSLISTA
36.Bruksanvisning *1
37.Nätansluten nätsladd *1
38.8 mm diameter, 28 mm lång insexskruv+plattbricka+fjäderbricka+mutter *2
39.5 mm diameter, 13 mm lång insexskruv+mutter *2(600W/800W)
4 mm diameter, 8 mm lång insexskruv *1(1200W)
40. WiFi-antenn *1
