INSTRUKCJA OBSŁUGI GT-1200 Vevor

Techniczne wsparcie i certyfikat e-gwarancji www.vevor.com/support

MIKROINWERTER

MODELE: GT-600/GT-800/GT-1200

Vevor GT-1200 - MIKROINWERTER - 1Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkow powinien uważnie przeczytać instrukcję obsługi.
Vevor GT-1200 - MIKROINWERTER - 2Ten produkt podlega postanowieniom Dyrektywy Europejsk 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzieln zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzuć razem ze zwykłymi odpadami domowymi, ale należy je do punktu zbiórki w celu recyklingu urządzeń elektryczny elektronicznych.

OSTRZEŻENIE: NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM ELEKTRYCZNYM

Produkt jest używany w połączeniu ze stałym źródłem energii (baterią). Nawet jeśli urządzenie jest wyłączone, istnieje niebezpieczeństwo, że napięcie elektryczne może wystąpić na zaciskach wejściowych i/lub wyjściowych. Zawsze wyłączaj zasilanie prądem zmiennym i odłączaj akumulator przed

wykonywaniem prac konserwacyjnych.

Produkt nie zawiera żadnych wewnętrznych części, które mogą być serwisowane przez użytkownika. Nie zdejmuj przedniego panelu i nie uruchamiaj produktu, jeśli nie są zamontowane wszystkie panele. Wszelkie prace konserwacyjne powinny być wykonywane przez wykwalifikowany personel.

Nigdy nie używaj produktu w miejscach, w których może dojść do wybuchu gazu lub pyłu. Zapoznaj się ze specyfikacjami podanymi przez producenta baterii, aby upewnić się, że bateria nadaje się do użytku z produktem. Instrukcje bezpieczeństwa producenta baterii powinny być zawsze przestrzegane.

OSTRZEŻENIE: nie podnoś ciężkich przedmiotów bez pomocy. Instalacja

Przed rozpoczęciem czynności instalacyjnych należy zapoznać się z instrukcją instalacji.

Ten produkt jest urządzeniem klasy bezpieczeństwa I (dostarczanym z zaciskiem uziemiającym w celach bezpieczeństwa). Jego zaciski wejściowe i/lub wyjściowe AC muszą być wyposażone w nieprzerwane uziemienie ze względów bezpieczeństwa. Dodatkowy punkt uziemienia znajduje się na zewnątrz produktu. Jeżeli można przypuszczać, że zabezpieczenie uziemiające jest uszkodzone, produkt należy wycofać z eksploatacji i zapobiec przypadkowemu uruchomieniu; należy skontaktować się z wykwalifikowanym personelem zajmującym się konserwacją.

Upewnij się, że kable połączeniowe są wyposażone w bezpieczniki i wyłączniki. Nigdy nie zastępuj urządzenia ochronnego elementem innego typu. Zapoznaj się z instrukcją, aby znaleźć właściwą część.

Przed włączeniem urządzenia należy sprawdzić, czy dostępne źródło napięcia jest zgodne z ustawieniami konfiguracji produktu, jak pokazano na rysunku. Opisano w instrukcji.

Upewnij się, że sprzęt jest używany w odpowiednich warunkach pracy. Nigdy nie używaj go w wilgotnym lub zakurzonym środowisku.

Należy upewnić się, że wokół produktu zawsze jest wystarczająco dużo wolnej przestrzeni, aby umożliwić wentylację, a otwory wentylacyjne nie są zablokowane.

Zainstaluj produkt w środowisku odpornym na ciepło. Upewnij się, że nie ma żadnych chemikaliów, części z tworzyw sztucznych, zasłon lub innych tekstyliów itp.

w bezpośrednim sąsiedztwie sprzętu.

Transport i magazynowanie

Podczas przechowywania lub transportu produktu należy upewnić się, że zasilanie sieciowe i przewody akumulatora są odłączone.

Nie ponosimy odpowiedzialności za uszkodzenia powstałe w transporcie, jeżeli sprzęt nie był przewożony w oryginalnym opakowaniu.

Przechowywać w suchym miejscu, w temperaturze od -40°C do 65°C .

Informacje dotyczące transportu, przechowywania, ładowania, ponownego

ładowania i utylizacji akumulatora można znaleźć w instrukcji obsługi dostarczonej przez producenta akumulatora.

SPECYFIKACJE

Zapraszamy do wyboru naszych produktów w postaci mikroinwerterów słonecznych podłączonych do sieci.

Dane specyfikacjiModel
GT-600GT-800GT-1200
Dane wejściowe (prąd stały, fotowoltaika)
Liczba złączy wejściowych MC42 zestawy4 zestawy
Zakres napięcia roboczegoPrąd stały 18 V-50 V
Maksymalny prąd wejściowy12A*214A*216A*2
Dane wyjściowe (AC)
Typ sieci jednofazowejprąd zmienny 230 Vprąd zmienny 230 VPrąd zmienny 110 V prąd zmienny 230 V
Maksymalna moc wyjściowa600 W800 W1200 W
Prąd wyjściowy znamionowy2,6 A3,5 A10,9 A lub 5,2 A
Nominalne napięcie wyjścioweprąd zmienny 230 Vprąd zmienny 230 VPrąd zmienny 110 V prąd zmienny 230 V
Zakres częstotliwości wyjściowej50 Hz50 Hz60Hz lub 50Hz
Współczynnik mocy≥0,99%
Całkowite zniekształcenie harmoniczneCałkowite zniekształcenia harmoniczne <5%
Maksymalna liczba jednostek na oddział@230VAC: 4 jednostki@230VAC: 3 jednostki@ 110 VAC: 2 jednostki lub @230VAC: 3 jednostki
Maksymalna wydajność95%
Nominalna sprawność MPPT99,5%
Pobór mocy w nocy≤1W
Dane mechaniczne
Zakres temperatury otoczenia podczas pracy-40°C do +65°C
Zakres temperatur przechowywania-40°C do +85°C
Wymiary (szer. * wys. * gł.)305 * 186 * 44 mm490 x 254 x 50 m
Stopień wodoodpornościIP67IP65/IP67 (Proszęzapoznać się z informacjami na tabliczce znamionowej produktu)IP67
KomunikacjaWIFI (monitorowanie w chmurze)
Funkcje ochronneOchrona wyspy izolowanej, ochrona napięciaOchrona częstotliwościZabezpieczenia temperaturowe, zabezpieczenia prądowe itp.

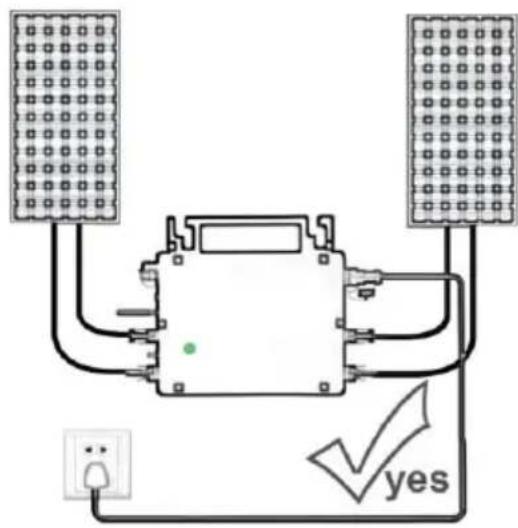

SCHEMAT INSTALACJI

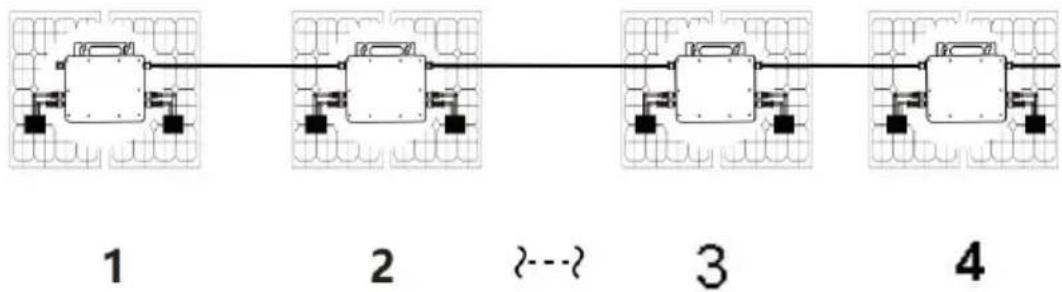

Jednofazowa metoda montażu równoległego mikro falownik

GT-600


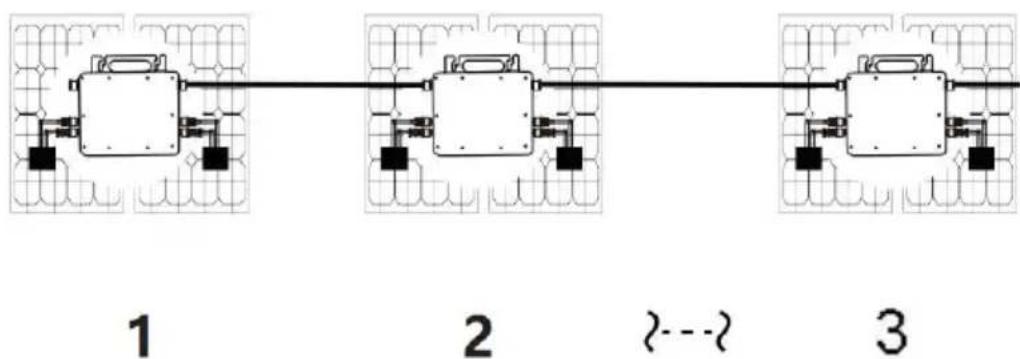

  1. @Sieć jednofazowa 230 V Maksymalnie 4 jednostki 600 W Micro falownik na gałąż.
  2. Maksymalna moc wejściowa DC każdego falownika wynosi 600 W (maksymalna moc wyjściowa modułu PV) moc wynosi 2x300W).
  3. Napięcie VOC modułów fotowoltaicznych nie powinno być większe niż maksymalne napięcie wejściowe DC mikroinwerterów.

GT-800

  1. Sieć jednofazowa 230 V. Maksymalnie 3 jednostki 800 W mikroinwerterów na gałąź.
  2. Maksymalna moc wejściowa DC każdego inwertera wynosi 800 W (maksymalna moc wyjściowa modułu PV

moc wynosi 2x 400 W).

  1. Napięcie VOC modułów fotowoltaicznych nie powinno być większe niż maksymalne napięcie wejściowe DC

mikroinwerterów.

GT-1200

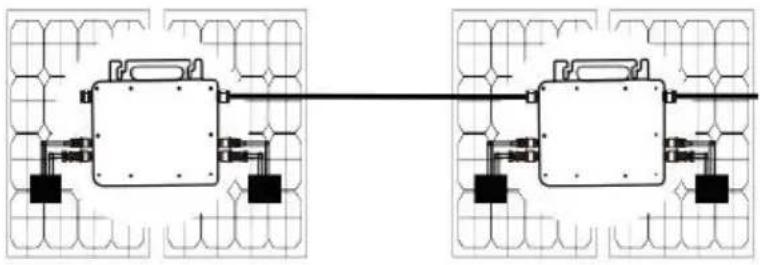

Vevor GT-1200 - SCHEMAT INSTALACJI - 3

  1. Sieć jednofazowa 110 V. Maksymalnie 2 jednostki lub sieć jednofazowa V

Maksymalnie 3 jednostki 1200 W mikroinwerterów na gałąź.

  1. Maksymalna moc wejściowa DC każdego inwertera wynosi 1200 W (maksymalna moc wyjściowa modułu fotowoltaicznego)

moc wynosi 2x 600 W).

  1. Napięcie VOC modułów fotowoltaicznych nie powinno być większe niż maksymalne napięcie wejściowe DC

mikroinwerterów.

SCHEMAT POŁĄCZEŃ

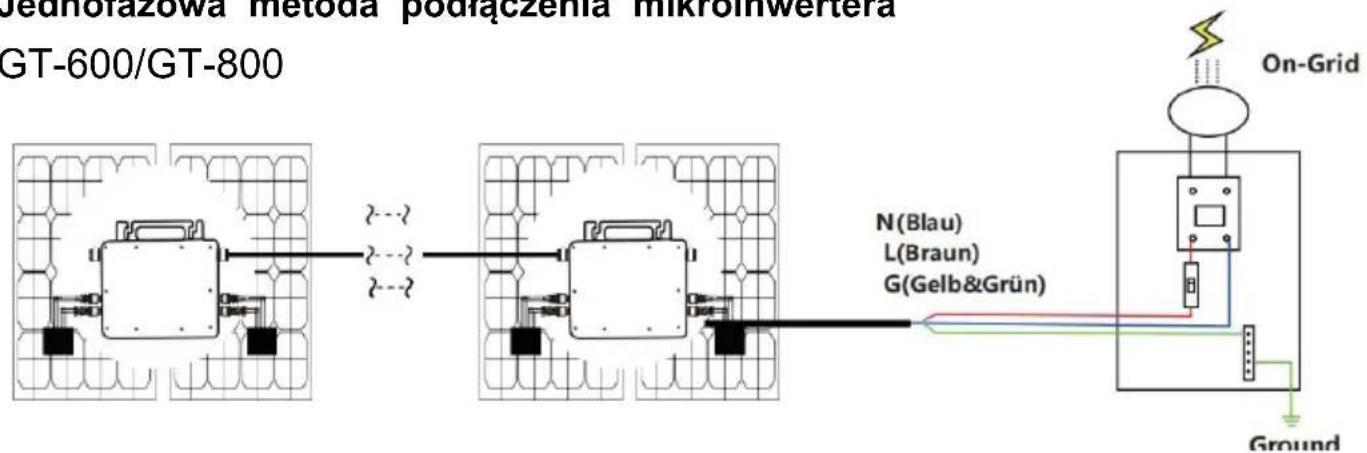

Jednofazowa metoda podłączenia mikroinwerteraJednorazowa metoda podłączenia mikroinwertera GT-600/GT-800. N (niebieski), L (brązowy), G (żółto-zielony). On-Grid, Ground.


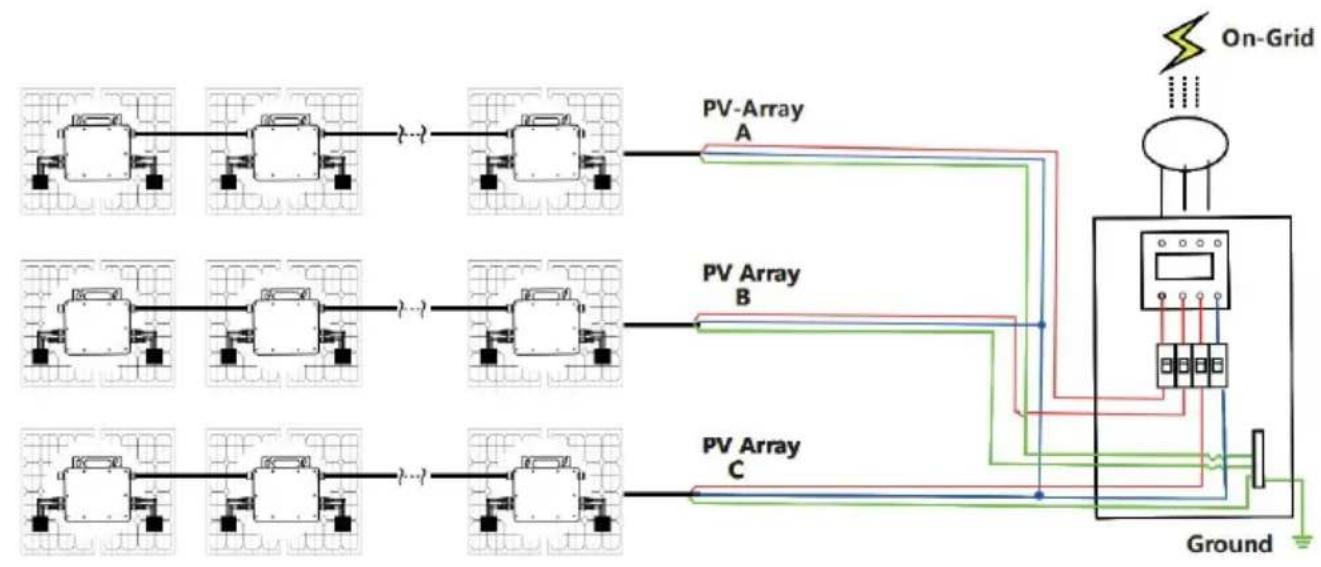

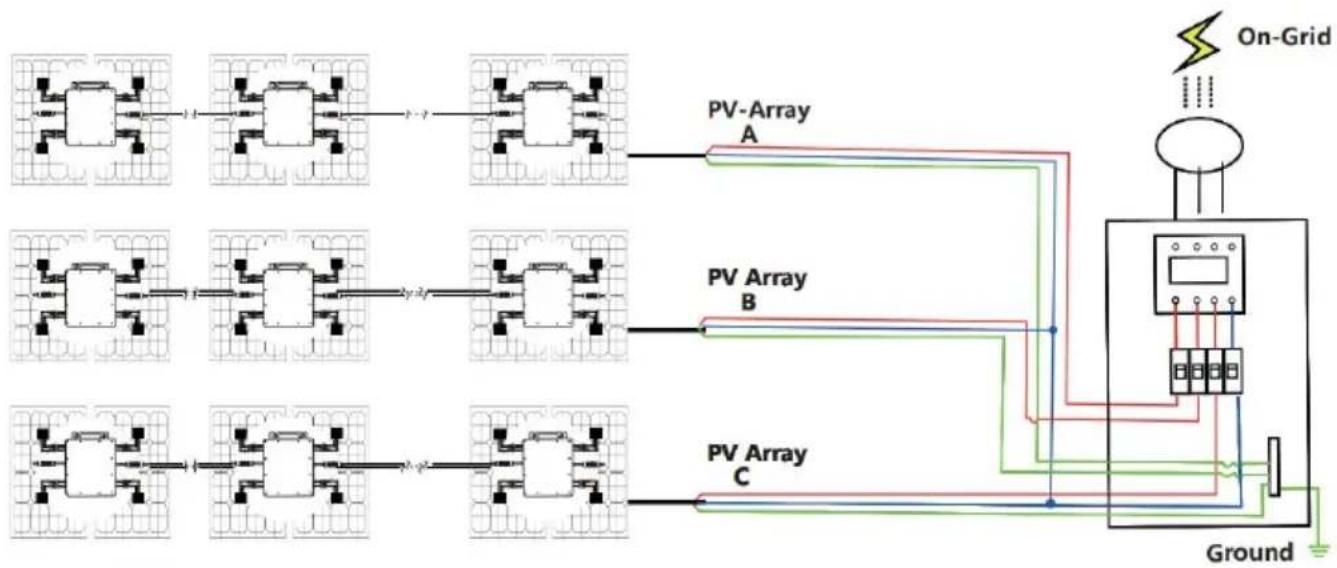

Trójfazowa metoda podłączenia mikroinwertera

GT-600/GT-800graph TD A["On-Grid"] --> B["Ground"] B --> C["PV Array A"] B --> D["PV Array B"] B --> E["PV Array C"] style A fill:#f9f,stroke:#333 style B fill:#ccf,stroke:#333 style C fill:#cfc,stroke:#333 style D fill:#fcc,stroke:#333 style E fill:#cff,stroke:#333

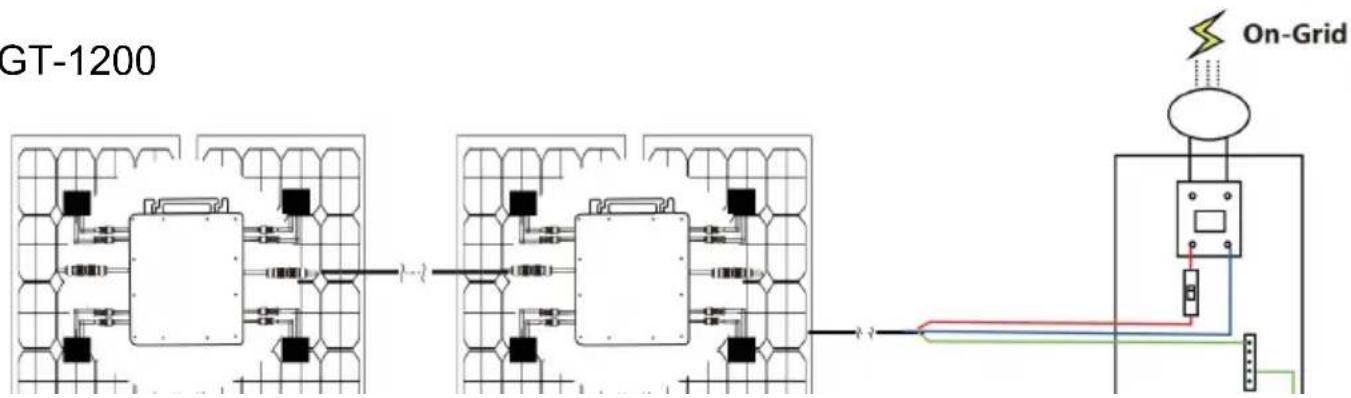

GT-1200graph TD A["On-Grid"] --> B["Ground"] B --> C["PV Array A"] B --> D["PV Array B"] B --> E["PV Array C"] style A fill:#f9f,stroke:#333 style B fill:#ccf,stroke:#333 style C fill:#cfc,stroke:#333 style D fill:#fcc,stroke:#333 style E fill:#cff,stroke:#333

MICRO INVERTER WIFI CLOUD MONITORING

31. Środki ostrożności

  • Należy pamiętać, że podczas podłączania mikroinwertera istnieje ryzyko porażenia prądem!
  • Mikroinwerter nagrzewa się podczas pracy! Chron się

odpowiednio od oparzeń !

  • Przed skonfigurowaniem monitorowania chmury WiFi należy poprawnie zainstalować mikroinwerter i spraw, żeby działało normalnie.
  • Jak Urządzenie mobilne (smartfon lub tablet) z funkcją Bluetooth i systemem Android lub innym oraz bezprzewodowe urządzenie sieciowe, np. router bezprzewodowy, który może zapewnić sieć WiFi i dostęp do Internetu.

- Aby skonfigurować monitorowanie chmury WLAN, najpierw włącz funkcję Bluetooth w urządzeniu inteligentnym.

- Upewnij się, że Twoje urządzenie inteligentne korzysta z tej samej sieci Wi-Fi co konfigurowany mikroinwerter i że może ono łączyć się z urządzeniami sieci bezprzewodowej oraz uzyskiwać dostęp do Internetu w tej samej lokalizacji co mikroinwerter.

- Upewnij się, że odległość między urządzeniem sieci bezprzewodowej a mikroinwerterem nie przekracza 20 m i że nie ma żadnych przeszkód lul jest ich niewiele.

32. Opis sprzętu

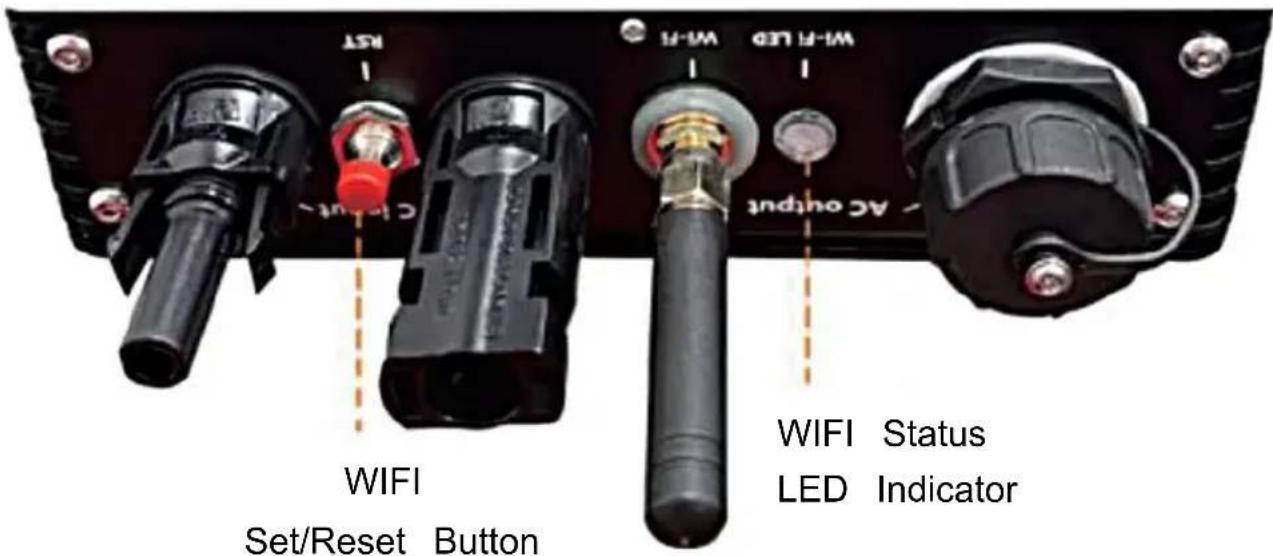

WiFi, przycisk Set/Reset, dioda WiFi, wyjście AC, status WiFi, wskaźnik LED.

  1. Dioda LED stanu WIFI
  2. Niebieskie światło miga po włączeniu = moduł monitorujący chmurę WiFi oczekuje na konfigurację.
  3. Niebieskie światło wyłączone po włączeniu = moduł monitorowania chmury WiFi uruchamia się i przechodzi do normalnego trybu pracy.
  4. Niebieskie światło miga = sieć nie jest skonfigurowana lub sieć nie może połączyć się z urządzeniem sieciowym bezprzewodowym, lub mikroinwerter został usunięty z chmury.
  5. Brak światła = monitorowanie chmury WiFi działa normalnie.
  6. Przygotowanie przed konfiguracją i użytkowaniem
  7. Zainstaluj mikroinwerter prawidłowo i spraw, aby działał normalnie, generując energię.
  8. Pobierz i zainstaluj aplikację „Smart Life” – można ją znaleźć, wyszukując ją w odpowiednim sklepie z aplikacjami dla systemu Android lub Apple.
  9. Włącz funkcję Bluetooth w swoim urządzeniu inteligentnym.
  10. Sprawdź, czy Twoje urządzenie sieciowe bezprzewodowe (np. router bezprzewodowy) działa prawidłowo i jest połączone z Internetem.
  11. Użyj swojego inteligentnego urządzenia (lub „Inteligentne życie”).

Aplikacja zainstalowana) w miejscu instalacji mikroinwertera, aby połączyć się z urządzeniem sieci bezprzewodowej. Jeśli masz normalny dostęp do Internetu, postępuj zgodnie z instrukcjami dotyczącymi konfiguracji i użytkowania podanymi na następnej stronie.

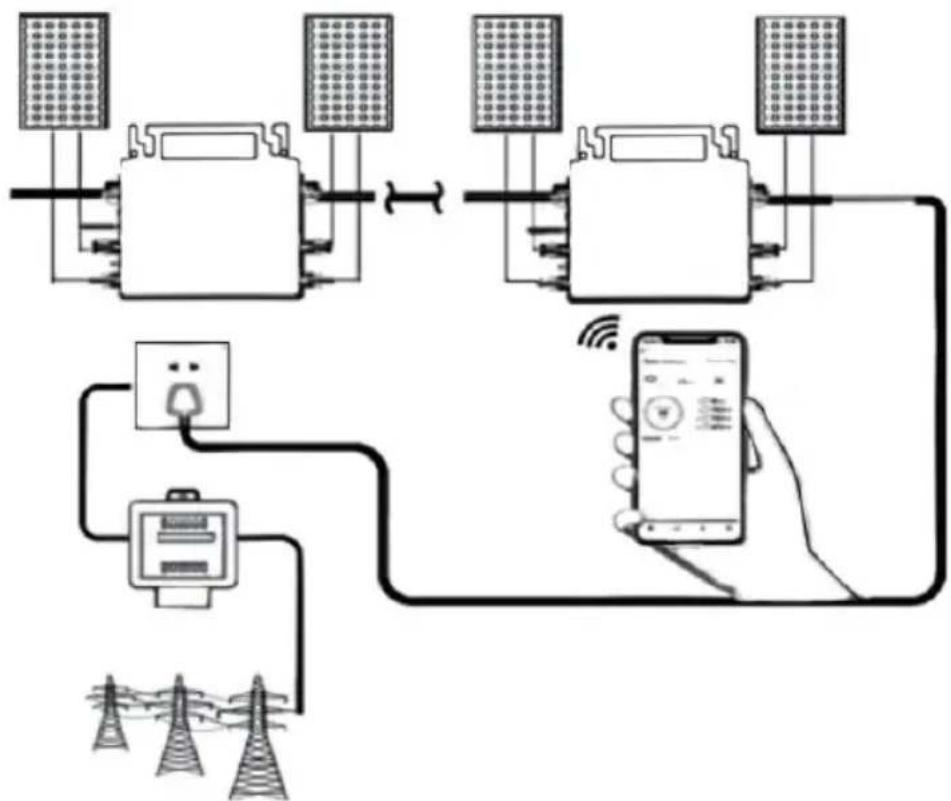

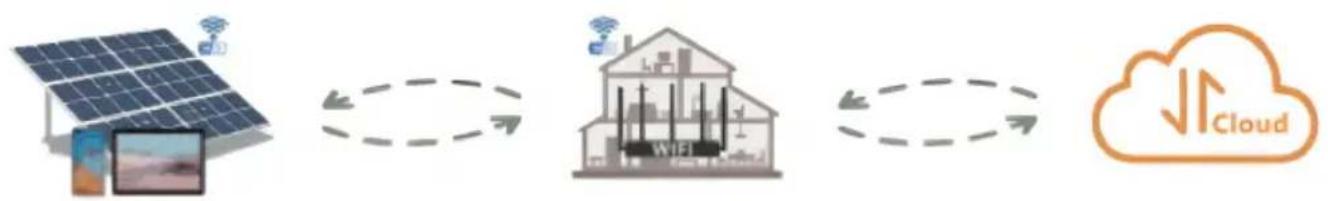


35. Kroki konfiguracji monitoringu w chmurze WIFI.

Vevor GT-1200 - Kroki konfiguracji monitoringu w chmurze WIFI. - 1

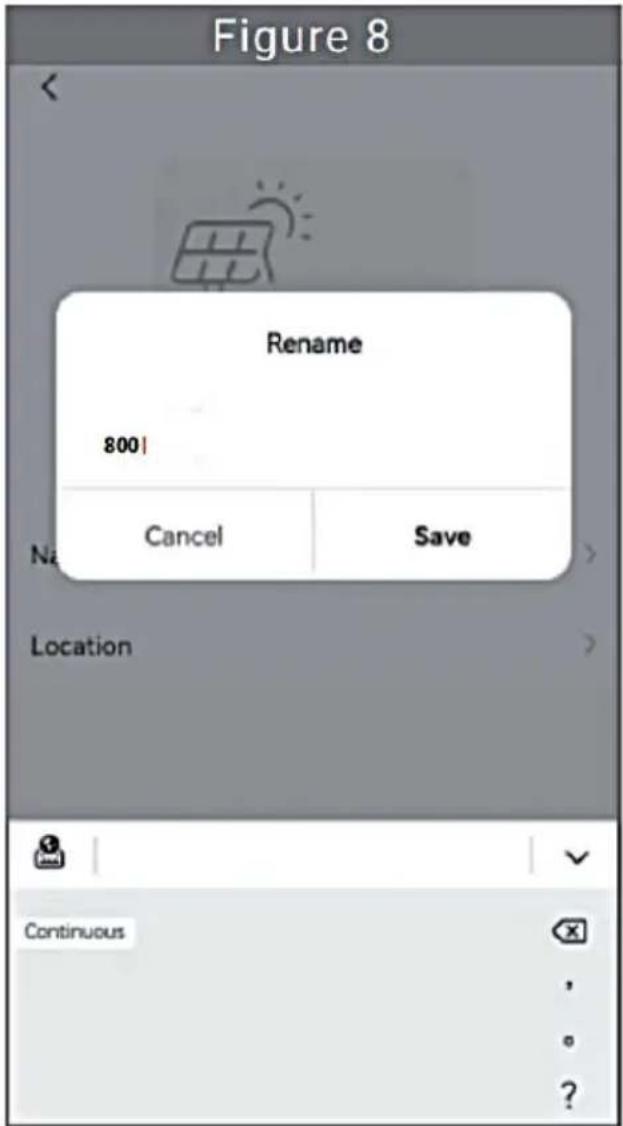

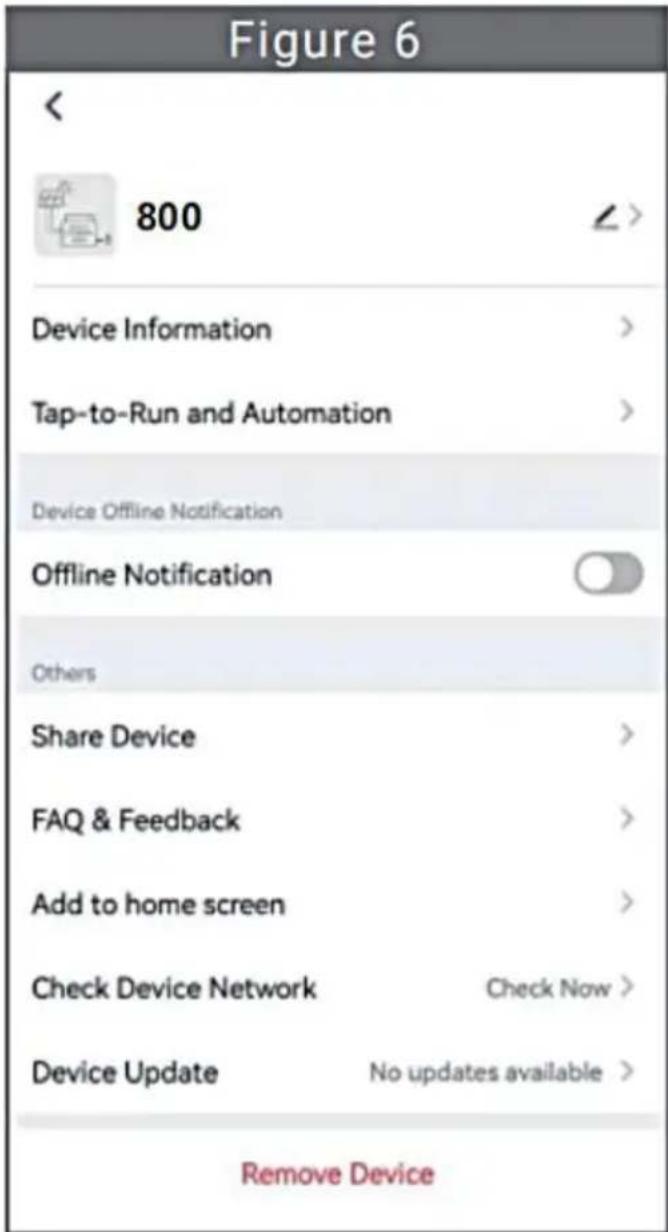

  1. Korzystanie z aplikacji WIFI Cloud Monitoring. Modyfikuj nazwę urządzenia

- Kliknij urządzenie, które chcesz zmodyfikować, na liście urządzeń na stronie głównej, aby przejść na stronę ze szczegółowymi informacjami o urządzeniu (rysunek 5).

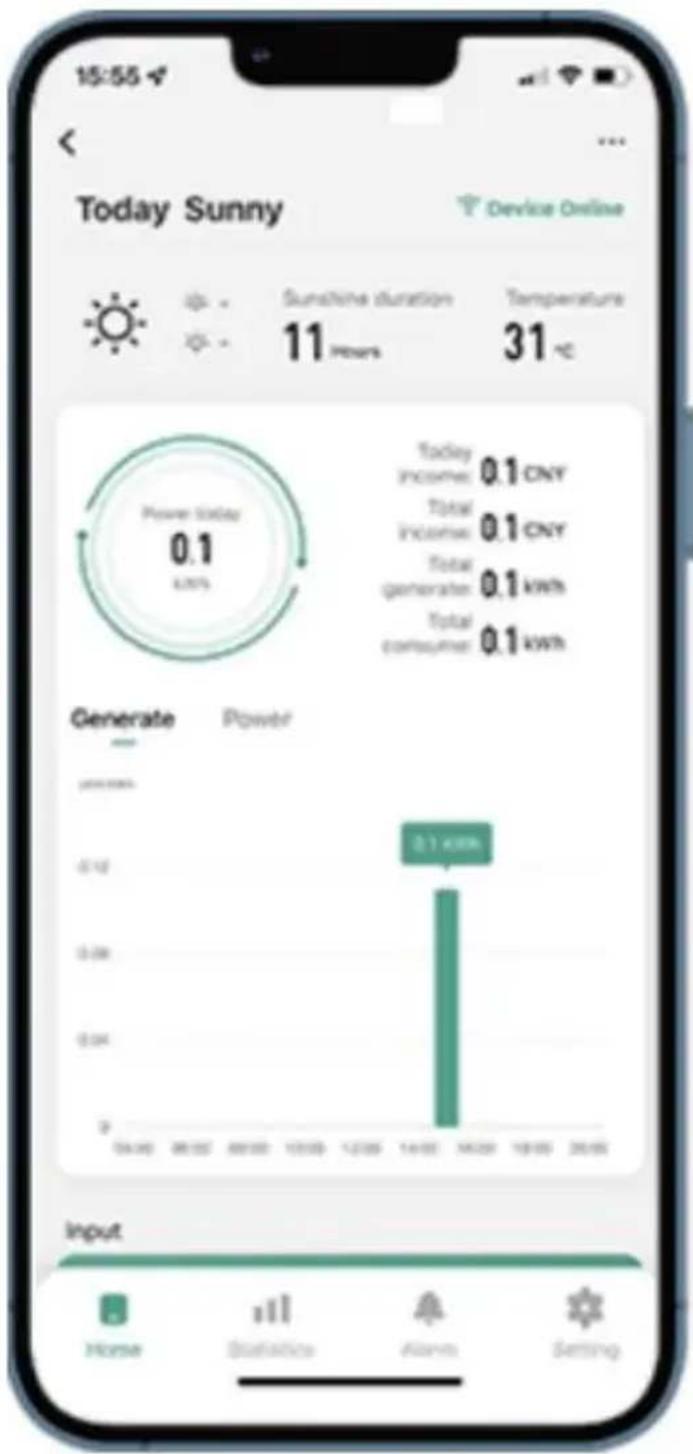

15:55, dziś słonecznie, urządzenie online, czas nasłonecznienia 11 godzin, temperatura 31°C, moc globalna 0,1 kWh dzisiaj, dochód: 0,1 CNY, całkowity dochód: 0,1 CNY, całkowita generacja: 0,1 kWh, całkowite zużycie: 0,1 kWh, wykres mocy: 0,12, 0,08, 0,04, 0, oś czasu od 04:00 do 20:00, wejście, stat…

- Kliknij przycisk w prawym górnym rogu, aby przejść do strony ustawień urządzenia (rysunek 6), kliknij przycisk górny Przejdź do strony z nazwą i stanowiskiem (Rysunek 7), kliknij pozycję „Nazwa”, a następnie wprowadź nową nazwę i zapisz ją (Rysunek 8).

Vevor GT-1200 - Kroki konfiguracji monitoringu w chmurze WIFI. - 3

- Kliknij urządzenie, które chcesz usunąć, na liście urządzeń na stronie głównej, aby przejść na stronę ze szczegółowymi informacjami o urządzeniu (rysunek 5).

- Kliknij przycisk w prawym górnym rogu, aby przejść do strony ustawień urządzenia (rysunek 6). Kliknij przycisk „Usuń urządzenie” poniżej (rysunek 9), a następnie kliknij przycisk „Rozłącz”, aby usunąć urządzenie lub kliknij przycisk „Odłącz i wyczyść dane”, aby usunąć urządzenie i jednocześnie wyczyścić wszystkie dane zapisane przez urządzenie w chmurze.

Vevor GT-1200 - Kroki konfiguracji monitoringu w chmurze WIFI. - 4

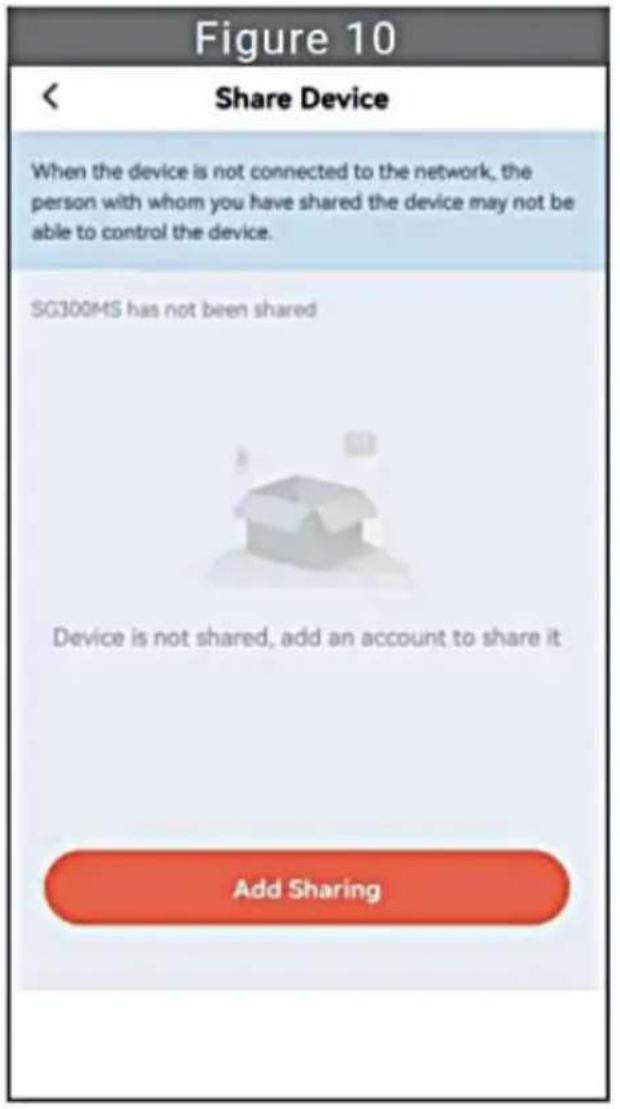

Udostępnij urządzenie innym

  • Kliknij urządzenie, które chcesz udostępnić, na liście urządzeń na stronie głównej, aby przejść na stronę ze szczegółowymi informacjami o urządzeniu (rysunek 5).
  • Kliknij przycisk w prawym górnym rogu, aby wejść na stronę ustawień urządzenia (rysunek 6).
  • Kliknij opcję „Udostępnij urządzenie”, aby wejść na stronę udostępniania urządzenia (Rysunek 10), kliknij przycisk, aby przejść na stronę „Dodaj udostępnianie” (Rysunek 11) i wybierz najlepszy sposób udostępniania, który uważasz za najwygodniejszy do udostępniania łącza do mikroinwertera.

Vevor GT-1200 - Udostępnij urządzenie innym - 1

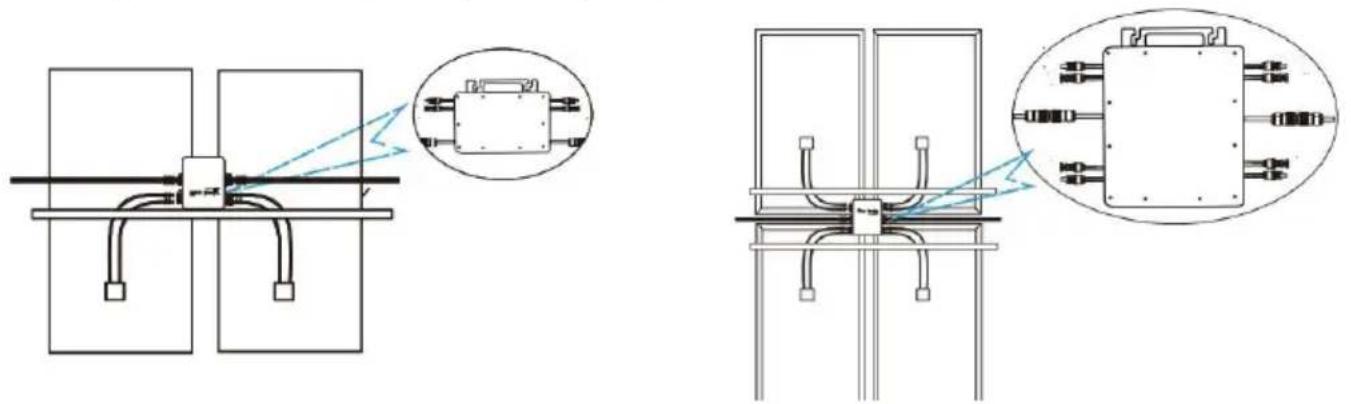

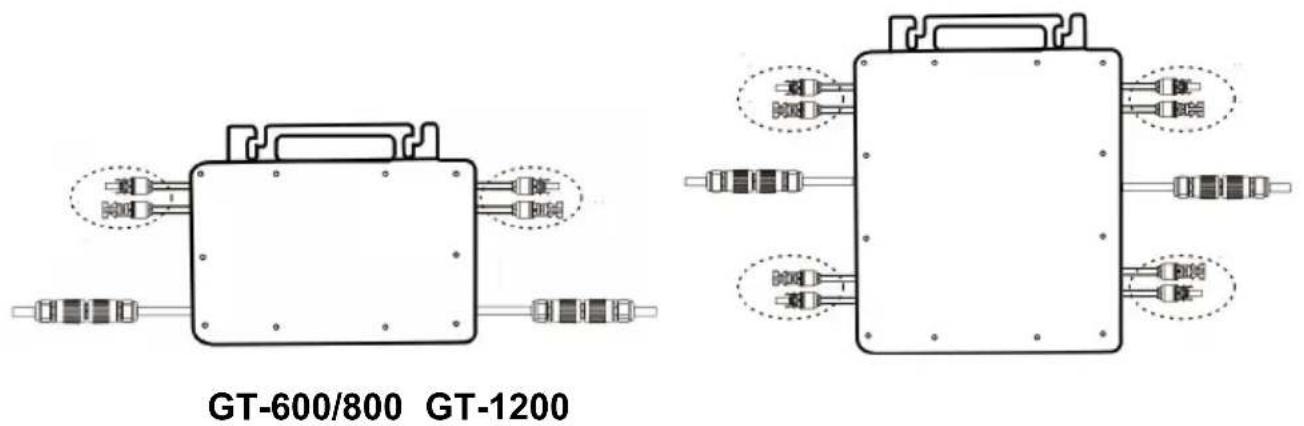

  1. Proces instalacji polegający na zamocowaniu falownika do uchwytu PV z mocowaniem

śruby przedstawiają się następująco:

Vevor GT-1200 - Udostępnij urządzenie innym - 2

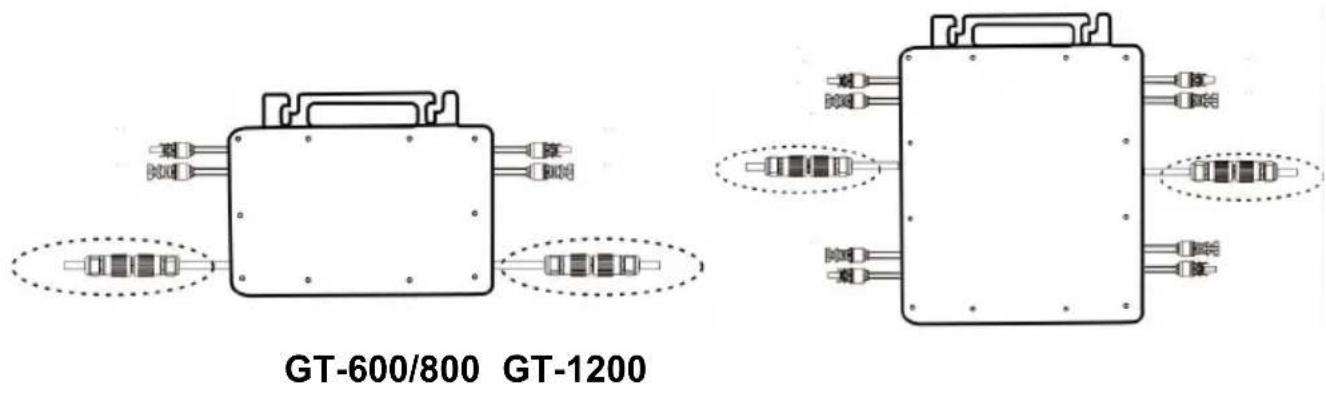

  1. Podłącz prąd stały PV do falownika i zwróć uwagę na rozróżnienie między dodatnim i ujemnym, jak pokazano poniżej:

GT-600/800 GT-1200

  1. Otwórz wodoodporną pokrywę po stronie wyjścia prądu przemiennego mikroinwertera,

a następnie podłącz go do AC. W następujący sposób:

GT-600/800 GT-1200

  1. Powtórz kroki od 1 do 3, aby dokończyć instalację mikroinwertera.
  2. Podłącz wiele inwerterów za pomocą kabli wyjściowych prądu przemiennego.
  3. Główny kabel prądu przemiennego jest podłączony do sieci energetycznej.

Główny kabel prądu przemiennegoVevor GT-1200 - Udostępnij urządzenie innym - 5

Prąd zmienny 230 V 50 Hz, prąd zmienny 110 V 60 Hz

SCHEMAT INSTALACJI

tak

Gdy falownik zostanie zakupiony po raz pierwszy i podłączony do telefonu komórkowego do monitorowania, wystarczy włączyć zasilanie sieciowe AC, niebieskie światło obok niego miga, a falownik można połączyć przez WiFi lub parowanie Bluetooth. Gdy falownik można kontrolować za pomocą telefonu komórkowego, wskazuje to, że połączenie jest normalne.

  1. CO ZROBIĆ, GDY Smart-App nie może znaleźć mikroinwertera, którego ma użyć

w dodatku?

Sprawdź następujące punkty:

  • Sprawdź, czy wskaźnik stanu WiFi mikroinwertera miga na niebiesko.
  • Sprawdź, czy funkcja Bluetooth w Twoim urządzeniu inteligentnym jest włączona.
  • Sprawdź, czy sygnał sieci bezprzewodowej jest dobry.

Jeżeli wszystkie powyższe przypadki mają miejsce, a falownik nadal nie został znaleziony, naciśnij czerwony przycisk resetowania na dłużej niż 5 sekund, aby zresetować. Po ponownym zaświeceniu się niebieskiej kontrolki WiFi, użyj aplikacji „Smart Life”, aby ponownie skonfigurować sieć.

  1. CO ZROBIĆ, jeśli muszę skonfigurować wiele mikroinwerterów?

Zainstaluj wszystkie mikroinwertery prawidłowo i spraw, aby działały normalnie, generując energię, a następnie postępuj zgodnie z krokami konfiguracji. Aplikacja może wyszukiwać wszystkie falowniki, które mają zostać dodane jednocześnie i skonfigurować je jednocześnie.

  1. CO ZROBIĆ, jeśli identyfikator SSID mojej sieci Wi-Fi lub hasło ulegną zmianie?

Skonfiguruj ponownie falownik zgodnie z konfiguracją i poniższymi krokami.

  1. CO ZROBIĆ, JEŚLI kontrolka stanu WiFi falownika zgaśnie, ale urządzenie wyświetlane w aplikacji nie jest online?

Oznacza to, że możesz połączyć się z urządzeniem sieciowym bezprzewodowym, ale nie możesz połączyć się z chmurą serwera. Oznacza to, że Twoje urządzenie sieci bezprzewodowej nie może połączyć się z Internetem. Upewnij się, że Twoje Internet działa prawidłowo.

  1. Miejsce instalacji falownika nie jest tymczasowo wyposażone w router i nie ma sygnału WiFi?
  2. W jaki sposób aplikacja łączy się z falownikiem i sprawdza, czy działa on prawidłowo?
  3. Możesz użyć bezczynnego smartfona, aby otworzyć udostępnianie sygnału WiFi w punkcie dostępowym telefonu komórkowego i ponownie skonfigurować połączenie sieciowe po zainstalowaniu routera.
  4. Wokół jest wiele sygnałów WiFi. Czy możemy połączyć różne sygnały WiFi?

Nie, połączenie WiFi mikroinwertera i smartfona musi być spójne, aby można było skonfigurować sieć.

  1. Czy aplikacja może skonfigurować mikroinwerter w różnych miejscach? Czy mogę przeglądać dane w różnych miejscach?

Nie można konfigurować mikroinwertera w różnych miejscach, ale można przeglądać dane w różnych miejscach. Inwerter przesyła najnowsze dane o stanie do serwera w chmurze co 3-5 minut.

  1. Po sprawdzeniu, że nie ma żadnego problemu, aplikacja nadal nie może znaleźć mikroinwertera.
  2. Aby zresetować falownik, naciśnij i przytrzymaj czerwony przycisk falownika przez ponad 5 sekund.
  3. Gdy wskaźnik WiFi ponownie zacznie migać, użyj aplikacji, aby ponownie skonfigurować sieć.
  4. CO ZROBIĆ, jeśli chcę monitorować ten sam falownik na dwóch lub więcej urządzeniach inteligentnych?

Możesz udostępnić falownik innemu telefonowi, korzystając z funkcji udostępniania urządzenia.

  1. Czy dane aplikacji zostaną zapisane?

Tak, dane aplikacji będą przechowywane na serwerze w chmurze. Po pomyślnym skonfigurowaniu sieci możesz przeglądać dane w dowolnym czasie i miejscu.

66. Nie można połączyć falownika z aplikacją w nocy?

W nocy, ponieważ panele słoneczne nie generują prądu, mikroinwerter nie pobiera prądu. Pozostaje więc w trybie offline i nie ma możliwości ponownej konfiguracji sieci.

LISTA AKCESORIÓW

26. Instrukcja obsługi *1 27. Przewód zasilający podłączony do sieci *1 28. Śruba imbusowa o średnicy 8 mm i długości 28 mm + podkładka + sprężyna podkładka + nakrętka *2 29. Śruba z łbem sześciokątnym o średnicy 5 mm i długości 13 mm nakrętka *2 (600 W/800 W) Śruba imbusowa o średnicy 4 mm i długości 8 mm *1 (1200 W) 30. Antena WiFi *1

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Techniczne wsparcie i certyfikat e-gwarancji

Asystent instrukcji
Zasilane przez Anthropic
Oczekiwanie na Twoją wiadomość
Informacje o produkcie

Marka : Vevor

Model : GT-1200

Kategoria : Inwerter
