INSTRUKCJA OBSŁUGI AT1-4000X Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

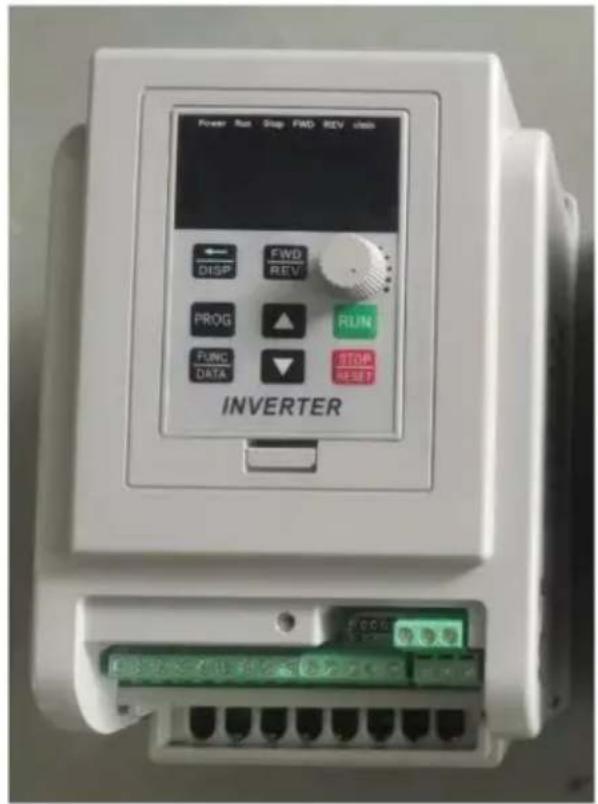

Falownik

MODEL:AT1-4000X

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Falownik

MODEL:AT1-4000X

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WAŻNE ZABEZPIECZENIA

Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa, instrukcje, ilustracje i specyfikacje dostarczone z tym falownikiem. Nieprzestrzeganie wszystkich poniższe instrukcje mogą spowodować porażenie prądem, pożar i/lub poważne obrażenia.

OSTRZEŻENIE:

To urządzenie jest urządzeniem wysokiego napięcia, nie należy podejmować prób jego podłączania. rozmontuj ten sprzęt w dowolnym momencie, aby uniknąć niebezpieczeństwa. Po urządzeniu awarii, jeśli zewnętrzny przełącznik nie uruchomi ponownie urządzenia, skontaktuj się z odsprzedawca do obsługi.

OSTRZEŻENIE: RYZYKO PORAŻENIA PRADEM ELEKTRYCZNYM I POŻARU!

1. Niedostosowanie się do tej instrukcji może spowodować awarię elektryczną, pożar i porażenie prądem.
2. NIE ROZMONTOWYWAĆ.
3. Nie zanurzaj falownika.
4. Nie należy łączyć równolegle dwóch lub więcej transformatorów.
5. Podłącz zasilacz bezpośrednio do gniazdka GFCI w miejscu narażonym na wilgoć.
6. Nie używaj przedłużacza
7. Instalację tego falownika i związanego z nim okablowania musi wykonać wykwalifikowany elektryka zgodnie ze wszystkimi obowiązującymi normami elektrycznymi.

OSTRZEŻENIE:

Zmiany lub modyfikacje tej jednostki, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialny za zgodność może unieważnić uprawnienia użytkownika do korzystania z usługi sprzęt.

ZAPISZ TE INSTRUKCJE

Informacje FCC

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyrażnej zgody odpowiedzialny za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia sprzęt!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następujące dwa warunki:

1) Produkt ten może powodować szkodliwe zakłócenia.
2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym: zakłócenia mogące powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są wyraźnie zabronione. zatwierdzone przez stronę odpowiedzialną za zgodność może unieważnić prawa użytkownika upoważnienie do obsługi produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami urządzenie cyfrowe klasy B zgodnie z częścią 15 przepisów FCC. Niniejsze ograniczenia są zaprojektowane tak, aby zapewnić rozsądną ochronę przed szkodliwymi zakłóceniami w instalacji mieszkaniowej.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, jeśli nie zostanie zainstalowany i użyty zgodnie z instrukcją, może spowodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak

gwarantuje, że w konkretnej instalacji nie wystąpią żadne zakłócenia. Jeśli to produkt powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego odbiór, który można ustalić poprzez wyłączenie i włączenie produktu,

Użytkownik jest zachęcany do podjęcia próby skorygowania zakłóceń za pomocą jednego lub więcej z następujących sposobów: następujące środki

ostrożności. Zmień orientację lub położenie anteny odbiorczej. Zwiększ odległość między produktem a odbiornikiem. Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony. Odbiornik jest podłączony.

W celu uzyskania informacji skontaktuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym. pomoc.

Prawidłowa utylizacja

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych

tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

1. Instalacja i okablowanie 1.

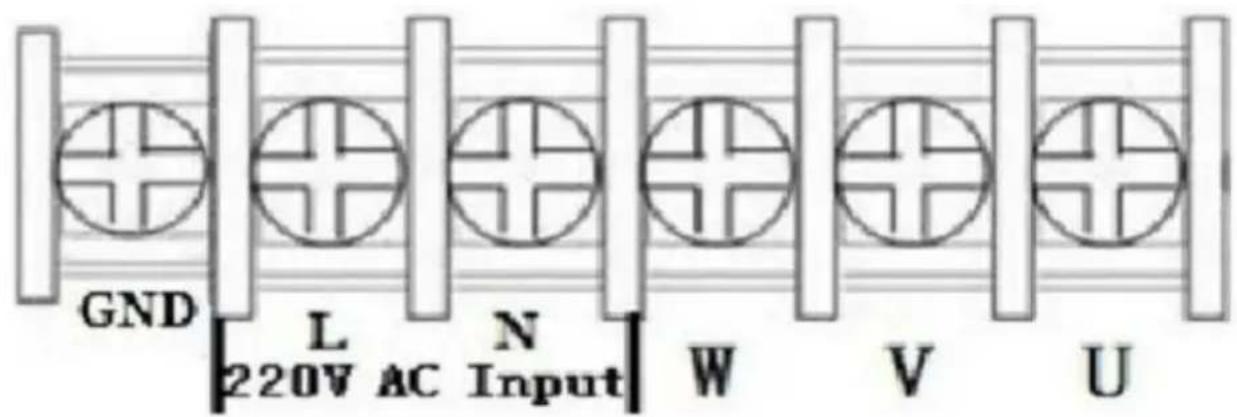

Opis zacisku obwodu głównego i funkcji (1) Jednofazowy do trójfazowego

GND L N 220V AC Input W V U

Terminaletykieta	Opis funkcji
L, N	Jednofazowy zacisk wejściowy prądu przemiennego 220 V
U, W, W	Zacisk wyjściowy podłącza się do fazy trójfazowejSilnik prądu przemiennego 220 V
GND	Zacisk uziemiający

1. Opis terminala

Port	Funkcjonalny opis	Instrukcje
15 V	Moc wyjściowa 15 V	Wyjście 200mA15V
X6	Port wejściowy 6(Przełącznik cofania)	Krótki port X6 i COM, sygnał wejściowyskuteczny
X5	Port wejściowy 5 (odwrotny)Przełącznik sterujący obrotem)	Krótki port X5 i COM, sygnał wejściowyskuteczny
X4	Port wejściowy 4 (do przodu)Przełącznik sterujący obrotem)	Krótki port X4 i COM, sygnał wejściowyskuteczny
X3	Port wejściowy 3 (sekcja -prędkość 3)	Krótki port X3 i COM, sygnał wejściowyskuteczny
X2	Port wejściowy 2 (sekcja -prędkość 2)	Krótki port X2 i COM, sygnał wejściowyskuteczny
X1	Port wejściowy 1 (sekcja -prędkość 1)	Krótki port X1 i COM, sygnał wejściowyskuteczny
Port komunikacyjny 485+/485- 485		Opcjonalnie, tylko dla specjalnego modelu
Z	Wspólne GND
VL1	Zewnętrzne napięcie analogowewejście	0-5/10 V Analogowe wejście napięciowe
TAM	Zewnętrzny sygnał prądowywejście	Prąd wejściowy 4-20mA
SP1	Wyjście kolektora otwartego 1
5V	Moc wyjściowa 5V	zasilanie 5V 20mA wyjście mocy
TC	Wyjście przekaźnikowe C	250VAC 5A/30VDC 3ATA i TB Normalne zamknięcie, TA i TCNormalnie otwarty
TB	Wyjście przekaźnikowe B
DŁAJĄDRA	Wyjście przekaźnikowe A

1. Tabela sterowania częstotliwością wejścia wielobiegowego:

	Sekcja wejście prędkości 1	Sekcja wejście prędkości 2	Sekcja wejście prędkości 3	Oryginalny Częstotliwość
Prędkość główna	1	1	1	50
Prędkość sekcji 1	0	1	1	45
Prędkość sekcji 2	1	0	1	40
Prędkość sekcji 3	0	0	1	35
Prędkość sekcji 4	1	1	0	30
Prędkość sekcji 5	0	1	0	25
Prędkość sekcji 6	1	0	0	20
Prędkość sekcji 7	0	0	0	15
Notatka :	0 oznacza, że port wejściowy łączy się z COM, 1 oznacza, że odłączyć.

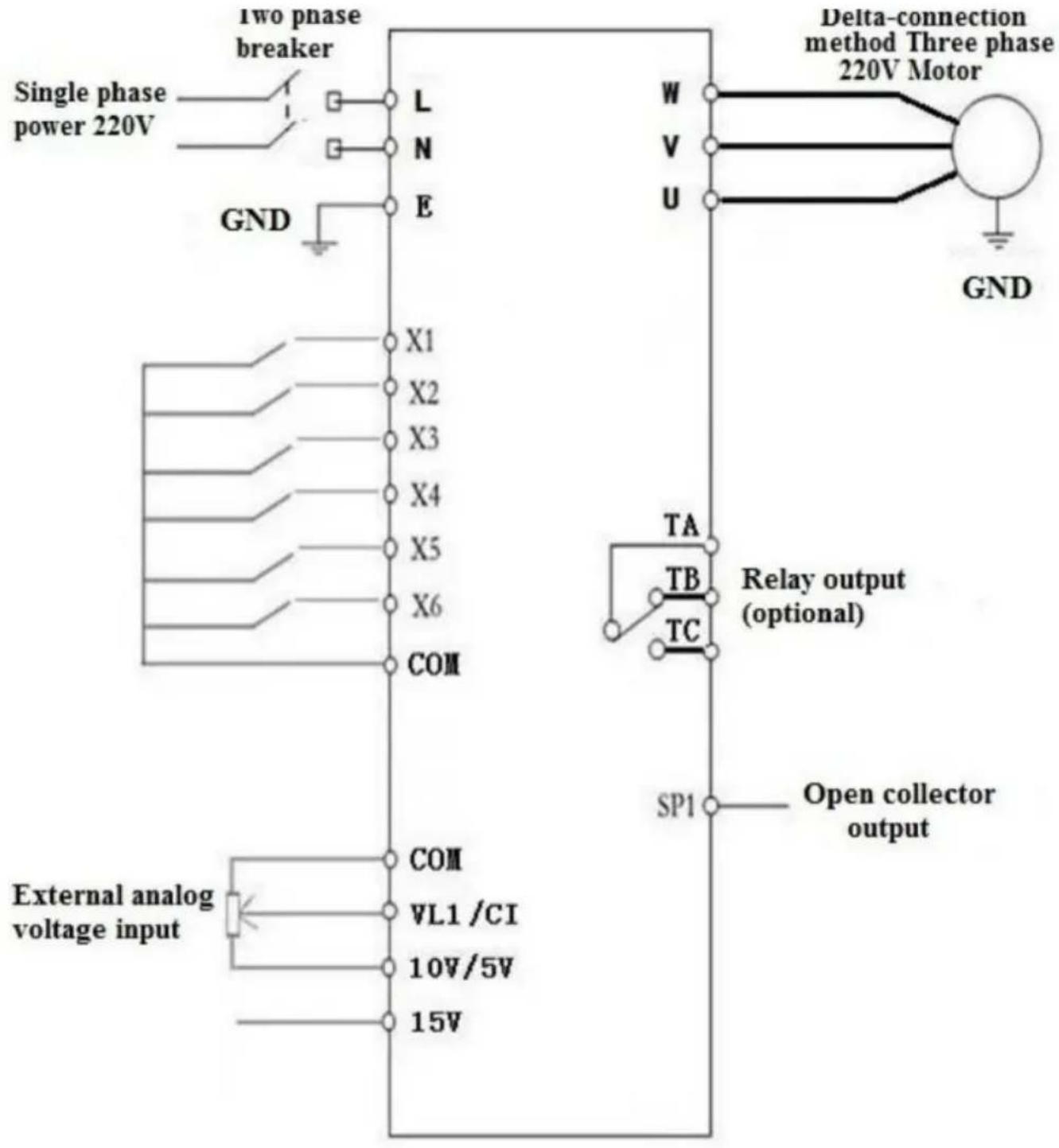

4. Podstawowy schemat okablowania operacyjnego

(1) Wejście jednofazowe, wyjście trójfazowe

(Trójfazowe 220 V, jeśli metoda połączenia w gwiazdę 380 V musi zostać zmieniona na metodę połączenia w trójkąt 220 V)

Two phase breaker Single phase power 220V GND L N E X1 X2 X3 X4 X5 X6 COM External analog voltage input VL1 /CI 10V/5V 15V W V U Delta-connection method Three phase 220V Motor GND TA TB TC Relay output (optional) SP1 Open collector output

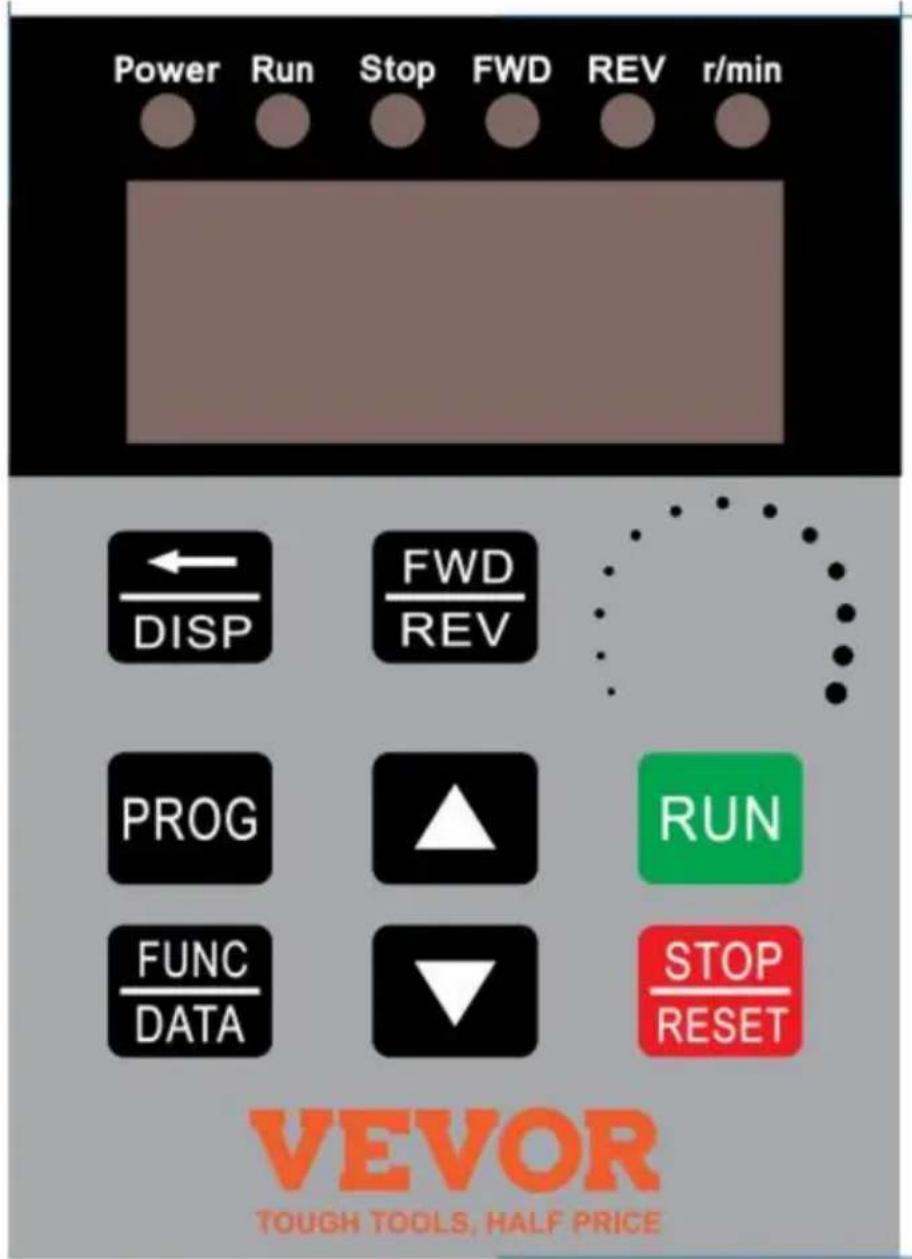

5. Panel operacyjny

1. Instrukcje dotyczące klawiszy:

	Ikona	Opis funkcji
1	(Programowanie)	Do wyboru trybu lub trybu programowania (jest to dostępne bez względu na to, czy falownik jest w gwiazdę czy w stop), naciśnij ten klawisz, aby zmodyfikować parametry.
2	(Funkcja/Zapisz)	Klawisz ustawiania danych funkcji. Tryb normalny: naciśnij ten klawisz do wyświetlania informacji o falowniku, takich jak jako częstotliwość docelowa, częstotliwość wyjściowa i prąd, temperatura;
3	Klawisz	Parametrliczba lub parametr wzrost wartości	Naciśnij krótko ten klawisz, a następnie wartość liczbowa będzie zmieniać się stopniowo. Długi naciśnij ten klawisz, a następnie wartość liczbowa będzie szybko się zmieniać
4	Klawisz	Parametrliczba lub parametr spadek wartości
5	Zmiana	Zmiana w trybie programowania, bieganie w trybie normalnym
6	Klawisz przełączania przód/tył
7	Start	Uruchom wyjście falownika
8	Zatrzymaj / Zresetuj	Awaria, resetowanie usterek
Notatka	Proszę zmodyfikować parametry w stanie zatrzymania, w przeciwnym razie zmienionych parametrów nie można zapisać.

7. Specyfikacja parametrów

1. Specyfikacja parametrów

Parametr	Parametrspecyfikacja	Zakres parametrów	Domyślny	Jednostka
P00	Maksymalne napięcie	0---220,0/380,0	220/380 V
P01	Częstotliwość odniesienia	0---400,0	50	Hz
P02	Napięcie pośrednie	0---220,0/380,0	110/190 V
P03	Mediatorczęstotliwość	0---400,0	25	Hz
P04	Minimalne napięcie	0---220,0/380,0	0	V
P05	Minimalna częstotliwość	0---400,0	0	Hz
P06	Maksymalna praca	0---400,0	65,0	Hz
P07	Minimalne działanie	0---400,0	0	Hz
P08	Ukryj hasło	0---65535	00000
P09	Wprowadź hasło	0---65535	0
P10	Częstotliwość pracy źródło	0: Klawiatura panelowa;1: Panelpotencjometr;2:Zewnętrzny analogowysygnał4: RS485.	1
P11	Uruchom/zatrzymaj źródło sterowania	0: Klawiatura panelowa;1:RS485;2: Port zewnętrzny.	0
P12	Tryby zatrzymywania	0: Zatrzymanie bezwładnościowe;1: Zwalnianiezatrzytrować site;2: Hamulec postojowy;3:Awaryjnyhamulec.	1
P13	Czas hamowania	0---2,5	0,5	S
P14	Napięcie hamowane	0---140,0	20	V
P17	Numer maszyny	1-255	1
P18	Przyjazd operacyjny	0---100,0	50	Hz
P20	Wybór zabezpieczeniaprzed przegrzaniem	1---80	80
P21	Rewolucja dla 50Hz	0-8000	2800
P22	Ustawienia nośnika	1---20	10
P23	Wielkość kroku regulacjiczęstotliwości	1---100	5	0,1 Hz
P24	Zabezpieczenie przed przeciążeniemczas buforowy	0,1---60,0	3	S
P26	Częstotliwość pracy	0---400,0	50	Hz
P27	Ustawienie prędkości sekcji 1	0---400,0	45	Hz
P28	Ustawienie prędkości sekcji 2	0---400,0	40	Hz
P29	Ustawienie prędkości sekcji 3	0---400,0	35	Hz
P30	Prędkość sekcji 4 ustawienia	0---400,0	30	Hz
P31	Prędkość sekcji 5 ustawień	0---400,0	25	Hz
P32	Prędkość sekcji 6 ustawień	0---400,0	20	Hz
P33	Prędkość sekcji 7 ustawień	0---400,0	15	Hz
P34	Główna prędkość	1---1000	25	Hz/sekundę
P35	narastająca 1. prędkość	1---1000	25	Hz/sekundę
P36	narastająca 2. prędkość	1---1000	25	Hz/sekundę
P37	narastająca 3. prędkość	1---1000	25	Hz/sekundę
P38	narastająca 4. prędkość	1---1000	25	Hz/sekundę
P39	narastająca 5. prędkość	1---1000	25	Hz/sekundę
P40	narastająca 6. prędkość	1---1000	25	Hz/sekundę
P41	narastająca 7. prędkość narastająca	1---1000	25	Hz/sekundę
P42	Główna prędkość zniżania	1---1000	25	Hz/sekundę
P43	1. prędkość zniżania 2.	1---1000	25	Hz/sekundę
P44	prędkość zniżania 3.	1---1000	25	Hz/sekundę
P45	prędkość zniżania 4.	1---1000	25	Hz/sekundę
P46	prędkość zniżania 5.	1---1000	25	Hz/sekundę
P47	prędkość zniżania 6.	1---1000	25	Hz/sekundę
P48	prędkość zniżania	1---1000	25	Hz/sekundę
P49	7. prędkość zniżania	1---1000	25	Hz/sekundę
P50	Wielofunkcyjne wejście 1(X1 zacisk zaciskowy)	0:nieprawidłowy,terminal jest niedziałający1: zatrzymanie sterowania przewodowego2: zatrzymanie klawisza;3:operacja kluczowania;4: zatrzymaj wpisywanie;5:przewód do przodu działanie6: odwrócenie przewodu działanie;7: rezerwacja8: resetowanie błędu sygnał;9: odwrócenie przewodu przełącznik;10:przewijanie do przodu przełączanie;11:przewijanie do przodu przełączanie;12: przełącznik cofania klawiszowanie;13: prędkość sekcji wejście 1;14:sekcja prędkości wejście 2;15: prędkość sekcji wejście 3;16: błąd zewnętrzny sygnał.17: Trucht do przodu;18: Bieg wsteczny;19: Awaryjny zatrzymowość sie:	13
P51	Wielofunkcyjne wejście 2		14
P52	Wielofunkcyjne wejście 3		15
P53	Wielofunkcyjne wejście 4		5
P54	Wielofunkcyjne wejście 5		6
P55	Wielofunkcyjne wejście 6		9
		20: Sterowanie przekaźnikiem.
P58	Wielofunkcyjne wejście 1 (SP1)	0: nieprawidłowe, nie wyjście;1: operacyjny instrukcje;2: ustaw przybycie instrukcje3: sygnalizacja usterki;5: Zatrzymanie awaryjne;6: DlaP50---P55=20;	0
P60	Wielofunkcyjne wejście 2	To samo (Wyjście przekaźnikowe)	0
P62	Opcje wyświetlania	0: ustawienie częstotliwość;1: operacyjny częstotliwość;2: rewolucja 3: aktualny;4: temperatura; 5: czas;	0
P65	Opcje włączania	0: normalne włączenie;1: zgłoś błąd z sygnał startu;2: Włącz zasilanie do przodu;3: Włącz zasilanie odwracać.	0
P66 60	Czas stabilizacji wejścia	0---65535		SM
P67 28500	Współczynnik napięcia	0---65535
P68	Ustawienie zbyt niskiego napięcia	0---220/380	60/180 V
P69	Ustawienie przepięcia	220,0---400/680	400/600 V
P70	Kompensacja momentu obrotowego opcje	0:P72 jest odszkodowanie kwota;1: Pomnoż P72 przez P71 po P71 minus napięcie wejściowe	0
P71	Kompensacja momentu obrotowego woltaż	0---300,0	10	V
P72	Kompensacja momentu obrotowego ustawienie	0---100	0
P73	Maksymalny zewnętrzny analog	0---65535	31440
P74	Minimalne zewnętrzne analog	0---65535	2096
P75	Prąd zerowy wartość odszkodowania	0---65535	1130
P76	Współczynnik prądu	0---65535	42000
P77	Resetowanie parametrów	0---65535(To jest reset, kiedy (54321)	0
P78	Przeciążenie prądowe	0-65535	20000 mA
P79	Pierwsze przeciążenie prądowe	0-65535	20000 mA
P80	Drugie przeciążenie prądowe 0-65535		20000 mA
P81	Trzecie przeciążenie prądowe	0-65535	20000 mA
P82	Czwarte przeciążenie prądowe 0-65535		20000 mA
P83	Piąte przeciążenie prądowe	0-65535	20000 mA
P84	Szóste przeciążenie prądowe	0-65535	20000 mA
P85	Siódmy prąd przeciążać	0-65535	20000 mA
P86	Przesuń częstotliwość do przodu	0---400,0	20	Hz
P87	Częstotliwość odwrotna Jog	0---400,0	20	Hz
P88	Prędkość wzrastająca podczas biegu	1---1000	50	Hz/sekundę
P89	Prędkość zejścia podczas joggingu	1---1000	50	Hz/sekundę
P90	Tryby zatrzymywania Jog	0: Zatrzymanie bezwładnościowe;1: Zwalnianie zatrzymania;2: Hamowanie;3: Awaryjny hamulec.	1
P91	Czas hamowania biegowego	0---2,5	0,1	S
P124	Temperatura startu wentylatora	=0 Wentylator pracujeKiedyVFD zaczyna	0	°C
P127 H	Pozostałe godziny	0---65535	65535

2. Hasło do ustawiania parametrów i zatrzymania przestoju:

P08 to ukryte hasło, które zawsze pokazuje tylko 00000, a nie rzeczywiste wartość.

Po wprowadzeniu wartości P09 = ukrytej wartości P08, wyświetla się P08 ukryta wartość, a P08 i inne parametry mogą być zmienione. P09

zostanie anulowane po odłączeniu kabla zasilającego w celu ponownego uruchomienia.

Gdy P127=65535, funkcja odliczania nie zostanie uruchomiona.

Gdy P127 < 65535, rozpocznie się funkcja odliczania, P127 będzie

minus 1, gdy falownik pracuje przez godzinę. Konwerter częstotliwości będzie zostanie zatrzymane, gdy odliczanie P127 osiągnie 0 godzin.

8. Procedura ustawiania parametrów:

1. Naciśnij przycisk programowania, aby wejść w tryb programowania;
2. Użyj klawiszy strzałek i klawisza Shift, aby znaleźć parametry, które należy zmodyfikowany;
3. Naciśnij przycisk funkcji/zapisz, aby wejść do parametru;
4. Użyj klawiszy strzałek i klawisza Shift, aby zmienić wartość parametru;
5. Naciśnij przycisk funkcji/zapisz, aby zapisać parametr;
6. Naciśnij przycisk programowania, aby wyjść ze stanu programowania.

Rozdział 4 Kod błędu

Wyświetlanie kodu błędu	Opis kodu błędu
Błąd 1	Zwarcie/Przeciążenie prądowe/MocOchrona modułu
Błąd 2	Zabezpieczenie podnapięciowe
Błąd 3	Zabezpieczenie przed przepięciem
Błąd 4	Awarie obwodów napędowych
Błąd 5	Wejście przy uruchomieniu po podłączeniu do prądu
Błąd 6	Zabezpieczenie nadprądowe
Błąd 7	Nadgodziny
Błąd 8	Nadmierne temperatury dla chłodnicy
Błąd 9	Błąd zewnętrzny

Wyprodukowano w Chinach
