1. Installazione e cablaggio 1.

Terminale del circuito principale e descrizione della funzione (1) Da monofase a trifase

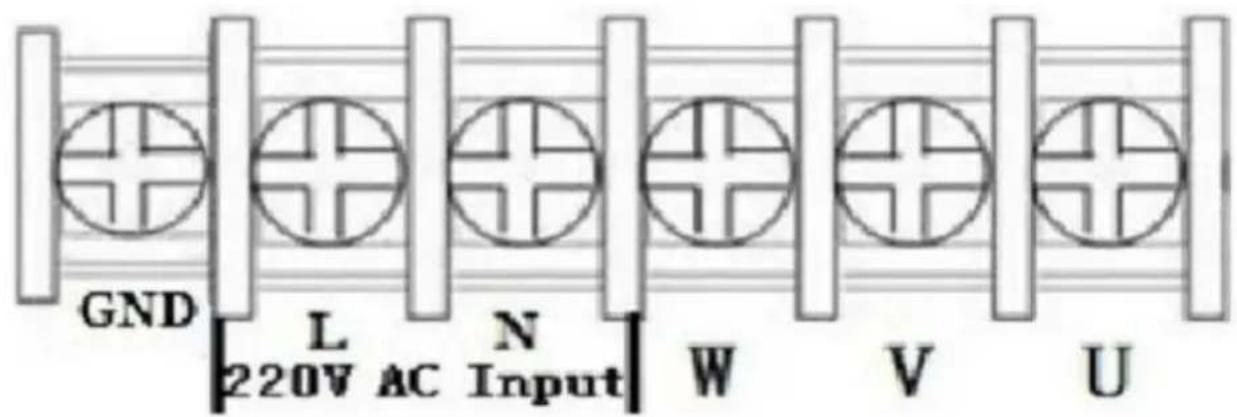

GND L N 220V AC Input W V U

terminaleetichetta	Descrizione della funzione
L, N	Terminale di ingresso monofase AC 220V
U,V,O	Il terminale di uscita si collega alla trifaseMotore a corrente alternata 220V
Terra	Terminale di messa a terra

1. Descrizione del terminale

Porta	Funzionale descrizione	Istruzioni
15V	Potenza di uscita 15V	Uscita 200mA15V
X6	Porta di ingresso6 (Interruttore di retromarcia)	Cortocircuito porta X6 e COM, segnale di ingresso efficace
X5	Porta di ingresso 5 (inversa) Interruttore di controllo della rotazione)	Cortocircuito porta X5 e COM, segnale di ingresso efficace
X4	Porta di ingresso 4 (Avanti Interruttore di controllo della rotazione)	Cortocircuito porta X4 e COM, segnale di ingresso efficace
X3	Porta di ingresso 3 (sezione - velocità 3)	Cortocircuito porta X3 e COM, segnale di ingresso efficace
X2	Porta di ingresso 2 (sezione - velocità 2)	Cortocircuito porta X2 e COM, segnale di ingresso efficace
X1	Porta di ingresso 1 (sezione - velocità 1)	Cortocircuito porta X1 e COM, segnale di ingresso efficace
Porta di comunicazione 485+/485- 485		Opzionale, solo per modello speciale
CON	GND comune
VL1	Tensione analogica esterna ingresso	Ingresso tensione analogica 0-5/10 V
CI	Segnale di corrente esterna ingresso	Ingresso corrente 4-20mA
SP1	Uscita open-collector 1
5V	Potenza di uscita 5V	fornire potenza di uscita 5V 20mA
TC	Uscita relè C	250 V CA 5 A/30 V CC 3 A TA e TB Normalmente Chiusi, TA e TC Normale aperto
taborodati	Uscita relè B
di taborati	Uscita relè A

1. Tabella di controllo della frequenza di ingresso multi-veloci

	Sezioneingresso velocità 1	Sezioneingresso velocità 2	Sezione	OriginaleFrequenza
Velocità principale	1	1	1	50
Velocità della sezione 1	0	1	1	45
Velocità della sezione 2	1	0	1	40
Velocità della sezione 3	0	0	1	35
Velocità della sezione 4	1	1	0	30
Velocità della sezione 5	0	1	0	25
Velocità della sezione 6	1	0	0	20
Velocità della sezione 7	0	0	0	15
Nota:	0 significa che la porta di input è connessa con COM, 1 significa disconnettersi.

4. Schema elettrico di base del funzionamento

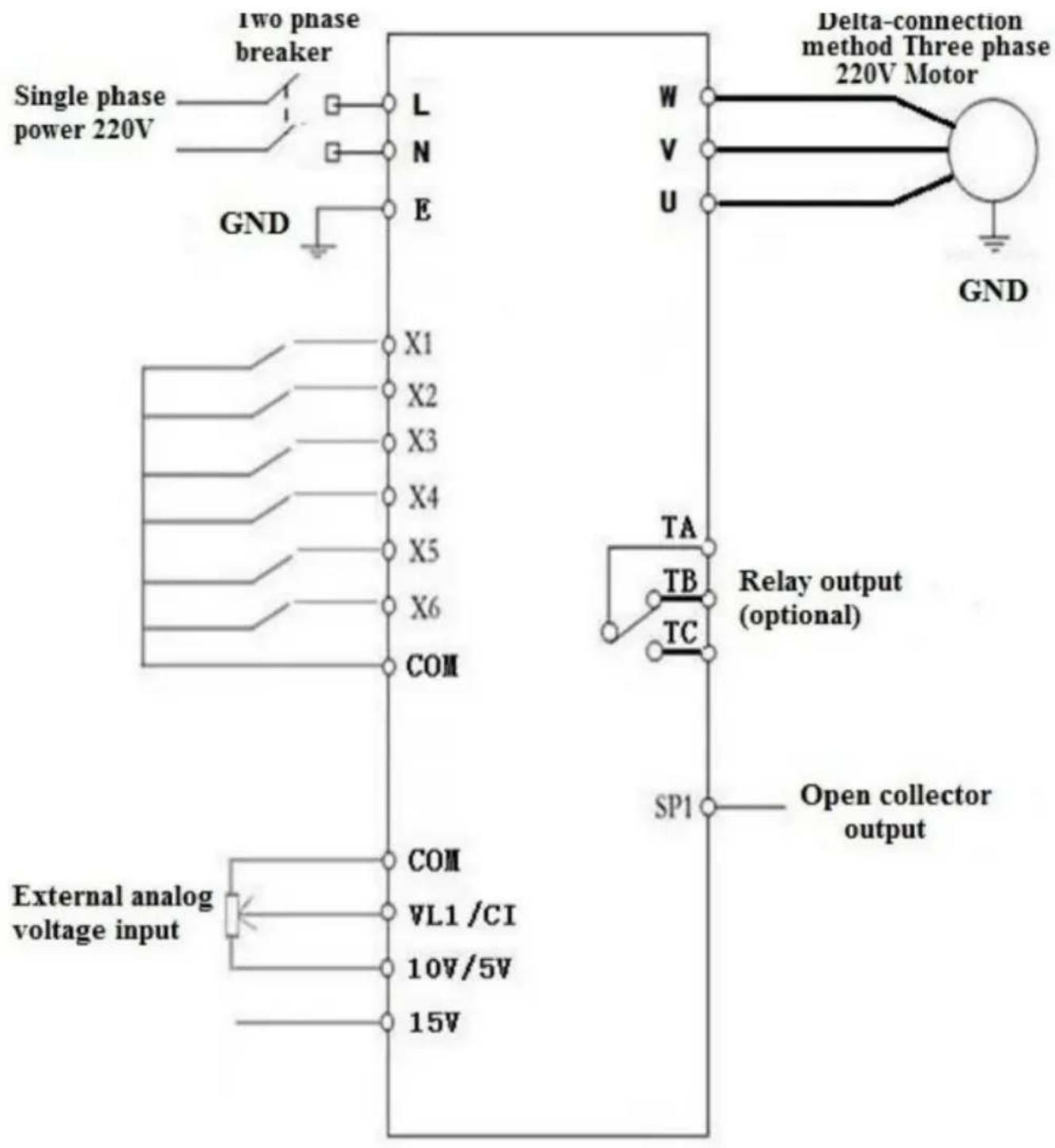

(1) Ingresso monofase uscita trifase

(Trifase 220 V, se il metodo di collegamento a stella da 380 V deve essere cambiato nel metodo di collegamento a triangolo da 220 V)

Two phase breaker Single phase power 220V GND L N E X1 X2 X3 X4 X5 X6 COM External analog voltage input VL1 /CI 10V/5V 15V Delta-connection method Three phase 220V Motor W V U TA Relay output (optional) TB TC SP1 Open collector output

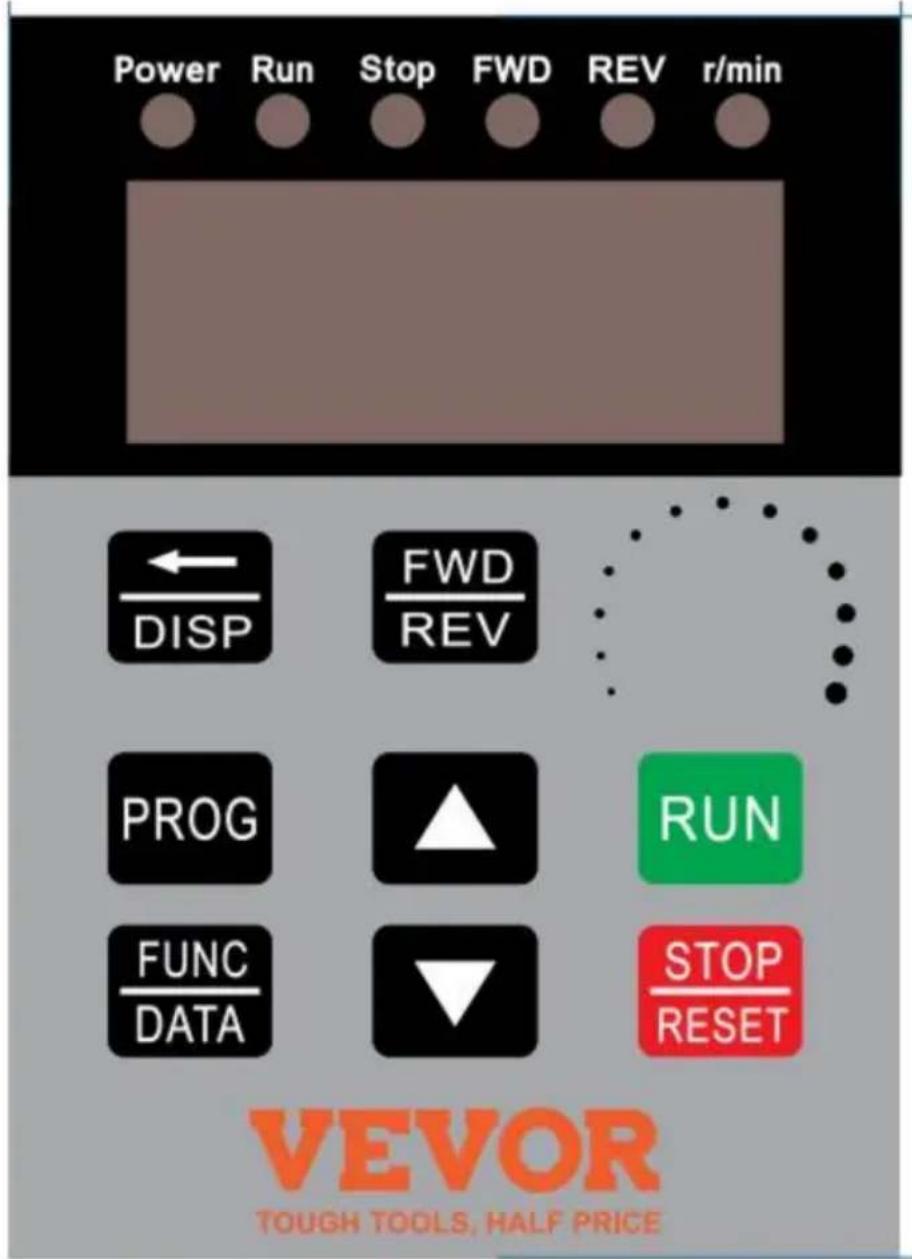

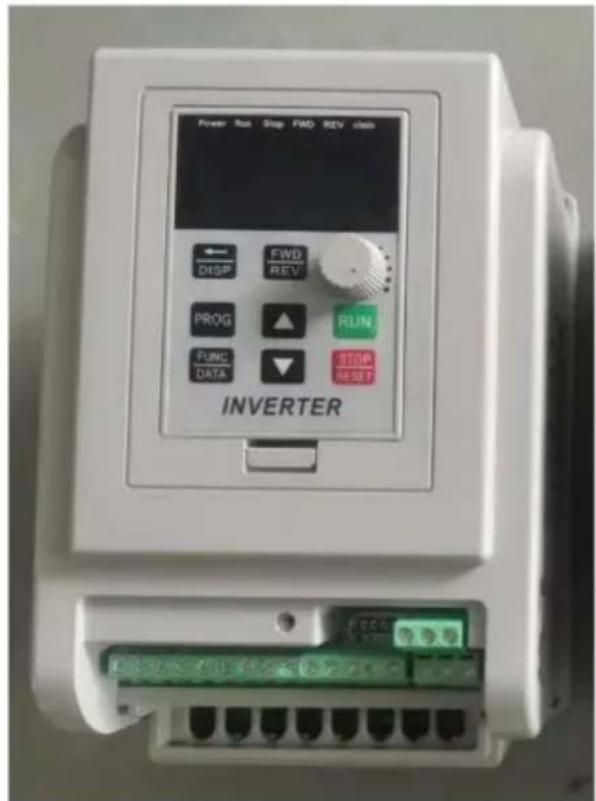

5. Pannello operativo

6. Istruzioni per le chiavi:

	Icona	Descrizione della funzione
1	(Programmazione)	Per selezionare la modalità o la modalità di programmazione (è disponibile non importa se l'inverter è a stella o fermo),premere questo tasto per modificare i parametri.
2	(Funzione/Salva)	Tasto di impostazione dei dati di funzione. Modalità normale: premere questotasto per visualizzare le informazioni dell'inverter, comecome frequenza di destinazione, frequenza di uscita ecorrente, temperatura;
3	Chiave	Parametronumero o parametroaumento di valore	Premere brevemente questo tasto, quindiil valore numerico saràcambiare gradualmente. Lungopremere questo tasto, quindi ilil valore numerico saràcambiare rapidamente
4	Chiave	Parametronumero o parametrodiminuzione del valore
5	Spostare	Spostamento in modalità programmazione, jog in modalità normale
6	Tasto di commutazione avanti/indietro
7	Inizio	Avviare l'uscita dell'inverter
8	Arresto / Reimpostazione	Guasto, ripristino del guasto
Nota	Si prega di modificare i parametri nello stato di arresto, altrimenti ili parametri modificati non possono essere salvati.

7. Specifica dei parametri

1. Specifica dei parametri

Parametro	Parametro specificazione	Intervallo dei parametri	Predefinito	Unità
P00	Tensione massima	0---220.0/380.0	220/380 V
P01	Frequenza di riferimento	0---400.0	50	Hz
P02	Tensione intermedia	0---220.0/380.0	110/190 V
P03	Intermedio frequenza	0---400.0	25	Hz
P04	Tensione minima	0---220.0/380.0	0	V
P05	Frequenza minima	0---400.0	0	Hz
P06	Massima operatività	0---400.0	65.0	Hz
P07	Minimo operativo	0---400.0	0	Hz
P08	Nascondi password	0---65535	00000
P09	Inserisci la password	0---65535	0
P10	Frequenza di lavoro fonte	0: Tastiera del pannello; 1: Pannello potenziometro;2: Analogico esterno segnale4: RS485.	1
P11	Avviare/arrestare controllo sorgente	0:Tastiera del pannello; 1:RS485; 2: Porta esterna.	0
P12	Modalità di arresto	0:Arresto inerziale; 1: Decelerazione fermare; 2: Arresto del freno; 3: Emergenza freno.	1
P13	Tempo di frenata	0---2.5	0,5	S
P14	Tensione frenata	0---140.0	20	V
Pagina 17	Numero della macchina	1-255	1
P18	Arrivo operativo	0---100.0	50	Hz
Pagina 20	Selezione della protezione da sovratemperatura	1---80	80
Pagina 21	Rivoluzione per 50Hz	0-8000	2800
Parte 22	Impostazione del vettore	1---20	10
Pagina 23	Passo di regolazione della frequenza	1---100	5	0,1 Hz
Pagina 24	Protezione da sovraccarico tempo di buffer	0,1---60,0	3	S
Pagina 26	Frequenza di lavoro	0---400.0	50	Hz
Pagina 27	Impostazione della velocità della sezione 1	0---400.0	45	Hz
P28	Impostazione della velocità della sezione 2	0---400.0	40	Hz
P29	Impostazione della velocità della sezione 3	0---400.0	35	Hz
Numero 30	Impostazione della velocità della sezione 4	0---400.0	30	Hz
P31	Impostazione della velocità della sezione 5	0---400.0	25	Hz
P32	Impostazione della velocità della sezione 6	0---400.0	20	Hz
P33	Impostazione della velocità della sezione 7	0---400.0	15	Hz
P34	Velocità di salita principale	1---1000	25	Hz/secondo
P35	1a velocità di salita 2a	1---1000	25	Hz/secondo
P36	velocità di salita 3a	1---1000	25	Hz/secondo
Pagina 37	velocità di salita 4a	1---1000	25	Hz/secondo
P38	velocità di salita 5a	1---1000	25	Hz/secondo
P39	velocità di salita 6a	1---1000	25	Hz/secondo
Parte 40	velocità di salita 7a	1---1000	25	Hz/secondo
Pagina 41	velocità di salita	1---1000	25	Hz/secondo
Pagina 42	Velocità di discesa principale	1---1000	25	Hz/secondo
Pagina 43	1a velocità di discesa 2a	1---1000	25	Hz/secondo
Pagina 44	velocità di discesa 3a velocità	1---1000	25	Hz/secondo
Pagina 45	di discesa 4a velocità di	1---1000	25	Hz/secondo
Pagina 46	discesa 5a velocità di	1---1000	25	Hz/secondo
P47	discesa 6a velocità di discesa	1---1000	25	Hz/secondo
P48		1---1000	25	Hz/secondo
P49	7a velocità di discesa	1---1000	25	Hz/secondo
P50	Ingresso multifunzione 1(morsetto di collegamento X1)	0:non valido, il terminale è non funzionante	13
P51	Ingresso multifunzione 2	1:arresto controllo filo	14
Numero 52	Ingresso multifunzione 3	2: arresto della digitazione;	15
P53	Ingresso multifunzione 4	3:operazione di digitazione;	5
Numero 54	Ingresso multifunzione 5	4:interrompere la digitazione;	6
P55	Ingresso multifunzione 6	5:filo in avanti operazione6: filo invertito operazione;7: prenotazione8: errore ripristinato segnale;9: inversione del filo interruttore;10:tasto in avanti commutazione;11: tasto avanti commutazione;12: interruttore di inversione digitazione;13: velocità della sezione ingresso 1;14:velocità della sezione ingresso 2;15: velocità della sezione ingresso 3;16: errore esterno segnale.17: Corri avanti;18: Jog indietro;19: Emergenza fermare;	9
		20: Controllo relè. 0:
P58	Ingresso multifunzione 1 (SP1)	non valido, no produzione;1: operativo istruzioni;2: impostare l'arrivo istruzioni3: indicazione di guasto;5: Arresto di emergenza;6: Per P50---P55=20;	0
P60	Ingresso multifunzione 2	Idem (Uscita relè)	0
P62	Opzioni di visualizzazione	0: impostazione frequenza;1: operativo frequenza;2: rivoluzione 3: attuale;4: temperatura; 5: tempo;	0
Numero 65	Opzioni di accensione	0: accensione normale;1: segnala errore con segnale di partenza;2: Accensione inoltrare;3: Accensione inversione.	0
P66 60	Tempo di stabilizzazione dell'ingresso	0---65535		SM
P67 28500	Coefficiente di tensione	0---65535
Pagina 68	Impostazione sottotensione	0---220/380	60/180 V
P69	Impostazione di sovratensione	220,0---400/680	400/600 V
P70	Compensazione della coppia opzioni	0:P72 è compensazione quantità;1: Moltiplicare P72 per P71 dopo P71meno tensione di ingresso	0
P71	Compensazione della coppia voltaggio	0---300.0	10	V
P72	Compensazione della coppia collocamento	0---100	0
P73	Massimo esterno analogico	0---65535	31440
Pagina 74	Minimo esterno analogico	0---65535	2096
Pagina 75	Corrente zero valore di compensazione	0---65535	1130
P76	Coefficiente attuale	0---65535	42000
P77	Ripristino dei parametri	0---65535(È il reset quando (54321)	0
P78	Sovraccarico di corrente principale	Numero verde 800-65535	20000mA
Pagina 79	Primo sovraccarico di corrente	Numero verde 800-65535	20000mA
P80	Secondo sovraccarico di corrente	0-65535	20000mA
P81	Terzo sovraccarico di corrente	Numero verde 800-65535	20000mA
Pagina 82	Quarto sovraccarico di corrente	0-65535	20000mA
Pagina 83	Quinto sovraccarico di corrente	Numero verde 800-65535	20000mA
Pagina 84	Sesto sovraccarico di corrente	Numero verde 800-65535	20000mA
P85	Settima corrente sovraccarico	Numero verde 800-65535	20000mA
P86	Frequenza di avanzamento jog	0---400.0	20	Hz
P87	Frequenza di inversione del jog	0---400.0	20	Hz
P88	Jog velocità crescente	1---1000	50	Hz/secondo
Pagina 89	Velocità di discesa jog	1---1000	50	Hz/secondo
P90	Modalità di arresto jog	0:Arresto per inerzia;1:Rallentare l'arresto;2:Frenata di arresto;3: Emergenza freno.	1
Pagina 91	Tempo di frenata a scatti	0---2.5	0,1	S
Pagina 124	Temperatura di avvio della ventola	=0 Ventilatore in funzione Quando Avviamento VFD	0
P127 H	Ore rimanenti	0---65535	65535

2. Impostazione password parametri e arresto tempo di inattività:

P08 è la password nascosta, mostra sempre solo 00000, non quella effettiva valore.

Quando si immette il valore di P09 = il valore nascosto di P08, P08 viene visualizzato valore nascosto, e il P08 e altri parametri possono essere modificati. Il P09 verrà annullato quando si scollega il cavo di alimentazione per riavviare.

Quando P127=65535, la funzione di conto alla rovescia non si avvia. Quando P127 < 65535, la funzione di conto alla rovescia inizierà, P127 meno 1 quando l'inverter funziona per un'ora. Il convertitore di frequenza verrà interrotto quando il conto alla rovescia di P127 raggiungerà 0 ore.

8. Procedura di impostazione dei parametri:

1. Premere il tasto di programmazione per entrare nello stato di programmazione;
2. Utilizzare i tasti freccia e il tasto Maiusc per trovare i parametri che devono essere modificato;
3. Premere il tasto funzione/salva per accedere al parametro;
4. Utilizzare i tasti freccia e il tasto Maiusc per modificare il valore del parametro;
5. Premere il tasto funzione/salva per memorizzare il parametro;
6. Premere il tasto di programmazione per uscire dallo stato di programmazione.

Capitolo 4 Codice di errore

Visualizzazione del codice di errore	Descrizione del codice di errore
Errore 1	Cortocircuito/sovraccarico di corrente/alimentazioneProtezione del modulo
Errore 2	Protezione da sottotensione
Errore 3	Protezione da sovratensione
Errore 4	Guasti del circuito di pilotaggio
Errore 5	Ingresso all'avvio quando elettrificato
Errore 6	Protezione da sovracorrente
Errore 7	Col tempo
Errore 8	Temperature eccessive per il radiatore
Errore 9	Guasto esterno
