BEDIENUNGSANLEITUNG AT1-4000X Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

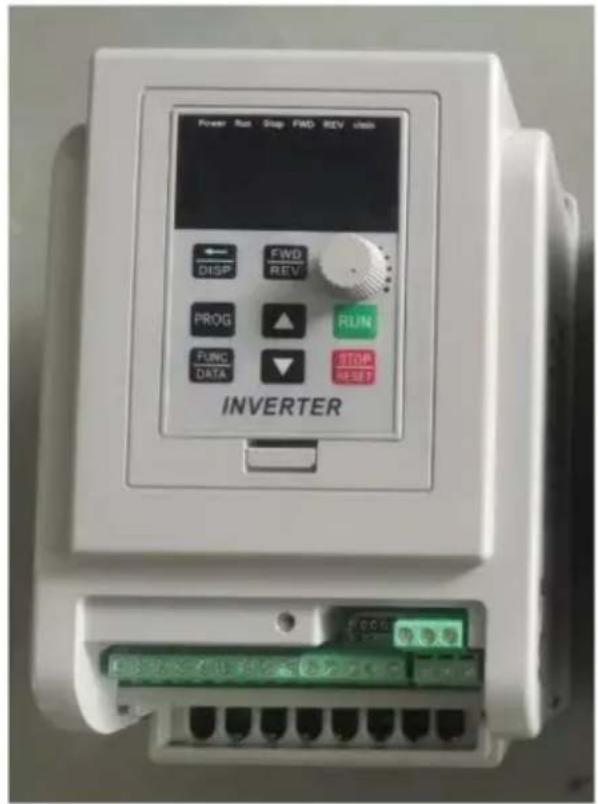

Wechselrichter

MODELL:AT1-4000X

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Wechselrichter

MODELL:AT1-4000X

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Die Nichtbeachtung aller Spezifikationen dieses Wechselrichters Die folgenden Anweisungen können zu Stromschlag, Brand oder und/oder schwere Verletzungen.

WARNUNG:

Bei diesem Gerät handelt es sich um ein Hochspannungsgerät. Versuchen Sie nicht, Dieses Gerät kann jederzeit zerlegt werden, um Gefahren zu vermeiden. Nach einem Gerätedefekt Wenn der externe Schalter das Gerät nicht neu starten kann, wenden Sie sich bitte an Ihren

Die Abwicklung erfolgt über den Wiederverkäufer.

WARNUNG: STROMSCHLAG- UND BRANDGEFAHR!

1. Die Nichtbeachtung dieser Anweisung kann zu einem elektrischen Defekt führen, Feuer und Stromschlag.
2. NICHT ZERLEGEN.
3. Wechselrichter nicht untertauchen.
4. Schließen Sie nicht zwei oder mehr Transformatoren parallel an
5. Stecken Sie das Netzteil direkt in eine GFCI-Steckdose für feuchte Standorte.
6. Verwenden Sie kein Verlängerungskabel
7. Die Installation dieses Wechselrichters und die dazugehörige Verkabelung müssen von einem qualifizierten Elektriker unter Einhaltung aller geltenden Elektrovorschriften.

WARNUNG:

Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der Partei genehmigt wurden Die für die Einhaltung der Vorschriften verantwortlichen Personen können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Ausrüstung.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

FCC-Informationen

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden Konformitätsverantwortung kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Ausrüstung!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt die folgenden beiden Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt werden, kann zum Erlöschen der Berechtigung zum Betrieb des Produkts.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sind so konzipiert, dass sie einen angemessenen Schutz gegen schädliche Störungen bieten in einer Wohnanlage.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn die Installation und Verwendung nicht gemäß den Anweisungen erfolgt, kann dies zu Störungen des Funkverkehrs. Es gibt jedoch keine

garantieren, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dies Das Produkt verursacht keine Störungen beim Radio- oder Fernsehempfang.

Empfang, der durch Aus- und Einschalten des Produkts überprüft werden kann,

Der Benutzer wird aufgefordert, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben: folgende Maßnahmen. ÿ

Richten Sie die Empfangsantenne neu aus oder stellen Sie sie

woanders auf. ä Vergrößern Sie den Abstand zwischen Produkt und Empfänger. ä Schließen

Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als der, an den das Produkt angeschlossen ist der Receiver ist angeschlossen.

ÿ Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker für Hilfe.

Richtige Entsorgung

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne auf Rädern weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol

gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

1. Installation und Verdrahtung

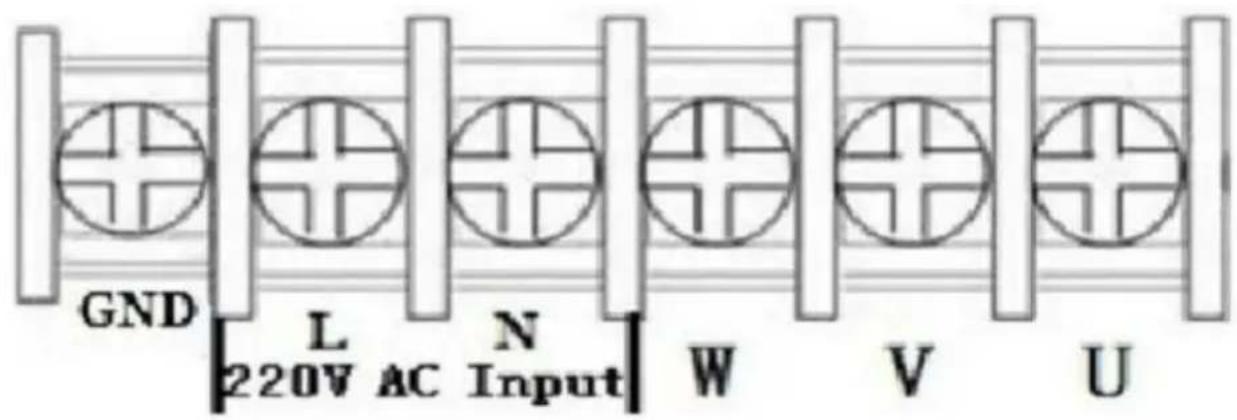

1. Hauptstromkreisanschluss und Funktionsbeschreibung (1) Einphasig bis dreiphasig

GND L N W V U 220V AC Input

TerminalEtikett	Funktionsbeschreibung
L,N	Einphasiger AC 220 V Eingangsanschluss
U, V, W.	Ausgangsanschluss an Dreiphasensystem anschließen220-V-Wechselstrommotor
Masse	Erdungsklemme

1. Terminalbeschreibung

Hafen	FunktionalitätBeschreibung	Anweisungen
15 V	15V Leistungsabgabe	200mA15V Ausgang
X6	Eingangsport6(Wendeschalter)	Port X6 und COM kurzschließen, Eingangssignal wirksam
X5	Eingang 5 (Rückwärts Rotations-Steuerschalter)	Port X5 und COM kurzschließen, Eingangssignal wirksam
X4	Eingangsport 4 (Vorwärts Rotations-Steuerschalter)	Port X4 und COM kurzschließen, Eingangssignal wirksam
X3	Eingangsport 3 (Abschnitt – Geschwindigkeit 3)	Port X3 und COM kurzschließen, Eingangssignal wirksam
X2	Eingangsport 2 (Abschnitt – Geschwindigkeit 2)	Port X2 und COM kurzschließen, Eingangssignal wirksam
X1	Eingangsport 1 (Abschnitt – Geschwindigkeit 1)	Port X1 und COM kurzschließen, Eingangssignal wirksam
485+/485- 485-Kommunikationsanschluss		Optional, nur für Sondermodell
MIT	Gemeinsame Masse
VL1	Externe AnalogspannungEingang	0-5/10 V Analoger Spannungseingang
DORT	Externes StromsignalEingang	4-20 mA Stromeingang
SP1	Open-Collector-Ausgang 1
5 V	5V-Stromausgang	Versorgung 5V 20mA Leistungsabgabe
TC	Relaisausgang C	250 VAC 5 A/30 VDC 3 ATA und TB Normaler Schluss, TA und TCNormal geöffnet
TB	Relaisausgang B
SARLUM	Relaisausgang A

1. Frequenzregelungstabelle für den Mehrgeschwindigkeitseingang:

	AbschnittDrehzahleingang 1	AbschnittDrehzahleingang 2	AbschnittDrehzahleingang 3	OriginalFrequenz
Hauptgeschwindigkeit	1	1	1	50
Abschnittsgeschwindigkeit 1	0	1	1	45
Abschnittsgeschwindigkeit 2	1	0	1	40
Abschnittsgeschwindigkeit 3	0	0	1	35
Abschnittsgeschwindigkeit 4	1	1	0	30
Abschnittsgeschwindigkeit 5	0	1	0	25
Abschnittsgeschwindigkeit 6	1	0	0	20
Abschnittsgeschwindigkeit 7	0	0	0	15
Notiz :	0 bedeutet, dass der Eingangsport mit COM verbunden ist, 1 bedeutet trennen.

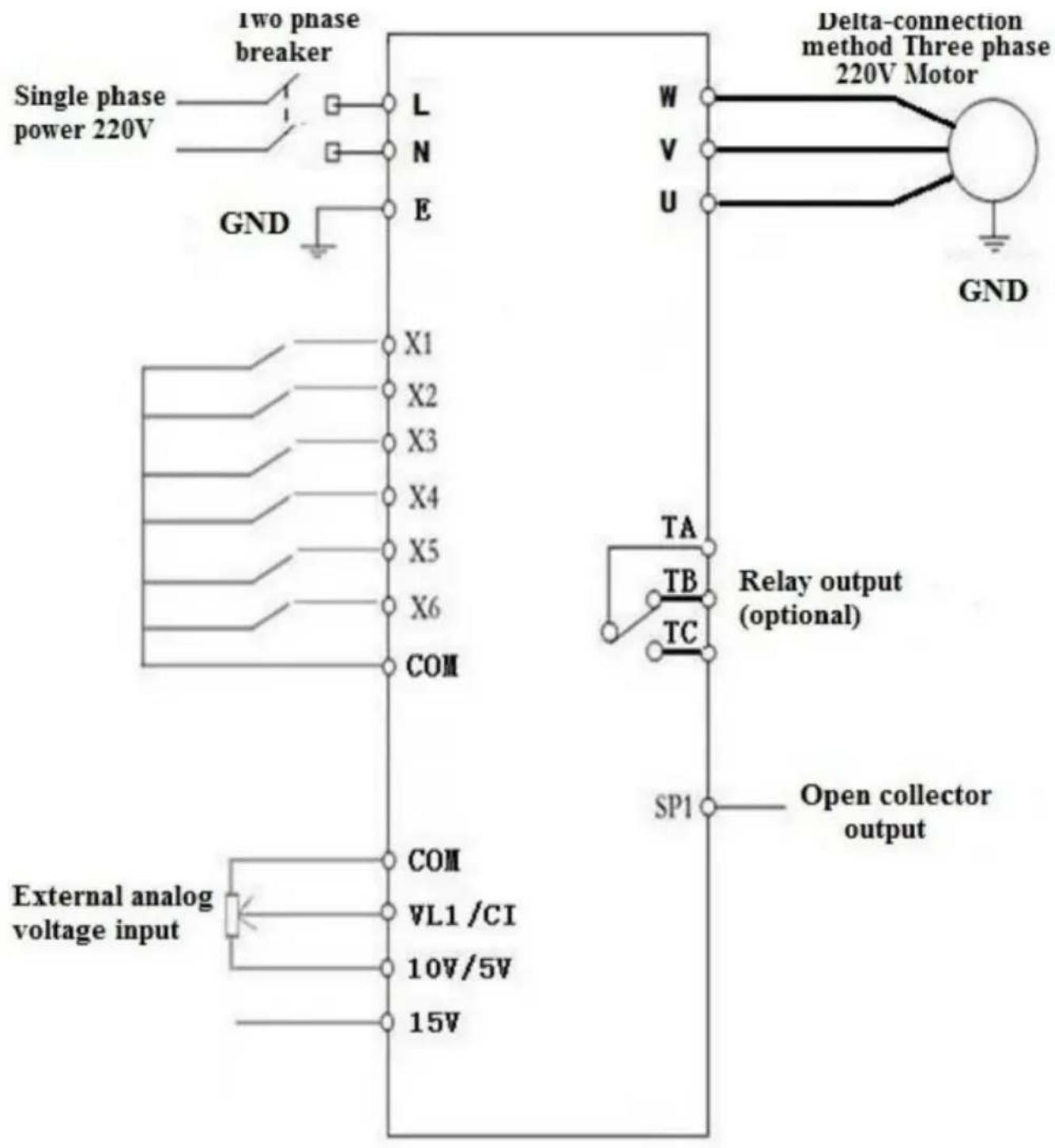

4. Schaltplan für den Grundbetrieb

(1) Einphasiger Eingang, dreiphasiger Ausgang

(Dreiphasig 220 V, wenn die 380-V-Sternschaltung auf die 220-V-Dreieckschaltung umgestellt werden muss)

Two phase breaker Single phase power 220V GND L N E X1 X2 X3 X4 X5 X6 COM External analog voltage input VL1 /CI 10V/5V 15V Delta-connection method Three phase 220V Motor W V U TA Relay output (optional) TB TC SP1 Open collector output

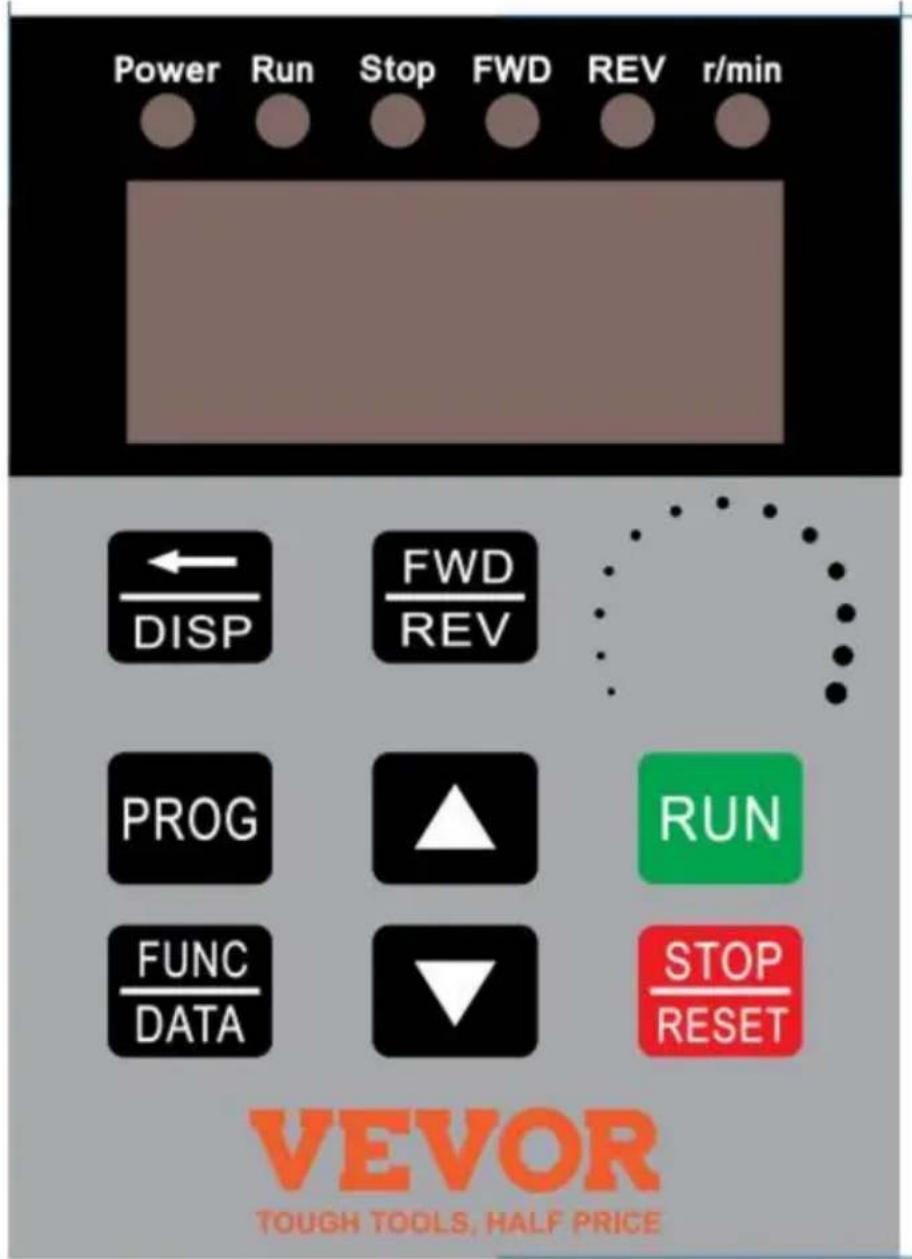

5. Bedienfeld

6. Tastenanweisungen:

	Symbol	Funktionsbeschreibung
1	(Programmierung)	Zur Auswahl des Modus oder des Programmiermodus (es ist verfügbar, unabhängig vom Wechselrichterstart oder -stopp), Drücken Sie diese Taste, um Parameter zu ändern.
2	(Funktion/Speichern)	Funktionsdaten-Einstelltaste. Normalmodus: Drücken Sie diese Taste, um die Informationen des Wechselrichters anzuzeigen, wie als Zielfrequenz, Ausgangsfrequenz und Strom, Temperatur;
3	Schlüssel	ParameterNummer oder ParameterWertsteigerung	Drücken Sie diese Taste kurz und der Zahlenwert wird allmählich ändern. Lange
4	Schlüssel	ParameterNummer oder ParameterWertminderung	Drücken Sie diese Taste, dann die Der numerische Wert wird ändern sich schnell
5	Schicht	Shift im Programmiermodus, Jog im Normalmodus
6	Vorwärts/ Rückwärts Umschalttaste Vorwärts/ Rückwärts
7	Start	Wechselrichterausgang starten
8	Stopp / Zurücksetzen	Störung, Fehlerrücksetzung
Notiz	Bitte ändern Sie die Parameter im Stoppzustand, sonst wird die geänderte Parameter können nicht gespeichert werden.

7. Parameterspezifikation

1. Parameterspezifikation

Parameter	ParameterSpezifikation	Parameterbereich	Standard	Einheit
P00	Maximale Spannung	0---220,0/380,0	220/380 V
P01	Referenzfrequenz	0---400,0	50	Hz
P02	Zwischenspannung	0---220,0/380,0	110/190 V
P03	DazwischenliegendFrequenz	0---400,0	25	Hz
Teil 04	Mindestspannung	0---220,0/380,0	0	V
P05	Mindestfrequenz	0---400,0	0	Hz
P06	Maximaler Betriebs	0---400,0	65,0	Hz
P07	Mindestbetriebsdauer	0---400,0	0	Hz
P08	Passwort verbergen	0---65535	00000
P09	Passwort eingeben	0---65535	0
P10	ArbeitsfrequenzQuelle	0: Panel-Tastatur;1: BedienfeldPotentiometer;2:Externes AnalogSignal4: RS485.	1
P11	Start/StoppSteuerquelle	0:Panel-Tastatur;1:RS485;2:Externer Port.	0
P12	Stoppmodi	0:Trägheitsstopp;1:Verzögerungstoppen;2: Bremsstopp;3:NotfallBremse.	1
P13	Bremszeit	0---2,5	0,5	S
P14	Bremsspannung	0---140,0	20	V
Platz 17	Maschinennummer	1-255	1
P18	Betriebsankunft	0---100,0	50	Hz
P20	Auswahl des Übertemperaturschutzes	1---80	80
Platz 21	Revolution für 50Hz	0-8000	2800
Platz 22	Trägereinstellung	1---20	10
Platz 23	Schrittweite zur Frequenzeinstellung	1---100	5	0,1 Hz
Platz 24	Überlastschutz Pufferzeit	0,1---60,0	3	S
Platz 26	Arbeitsfrequenz	0---400,0	50	Hz
Platz 27	Abschnittsgeschwindigkeit 1 Einstellung	0---400,0	45	Hz
P28	Abschnittsgeschwindigkeit 2 Einstellung	0---400,0	40	Hz
P29	Abschnittsgeschwindigkeit 3 Einstellung	0---400,0	35	Hz
P30	Abschnittsgeschwindigkeit 4 Einstellung	0---400,0	30	Hz
P31	Abschnittsgeschwindigkeit 5 Einstellung	0---400,0	25	Hz
P32	Abschnittsgeschwindigkeit 6 Einstellung	0---400,0	20	Hz
P33	Abschnittsgeschwindigkeit 7 Einstellung	0---400,0	15	Hz
P34	Hauptanstiegsgeschwindigkeit	1---1000	25	Hz/S
P35	1. Anstiegsgeschwindigkeit	1---1000	25	Hz/S
P36	2. Anstiegsgeschwindigkeit	1---1000	25	Hz/S
Platz 37	3. Anstiegsgeschwindigkeit	1---1000	25	Hz/S
P38	4. Anstiegsgeschwindigkeit	1---1000	25	Hz/S
P39	5. Anstiegsgeschwindigkeit	1---1000	25	Hz/S
P40	6. Anstiegsgeschwindigkeit	1---1000	25	Hz/S
P41	7. Anstiegsgeschwindigkeit	1---1000	25	Hz/S
P42	Hauptsinkgeschwindigkeit	1---1000	25	Hz/S
P43	1. Sinkgeschwindigkeit	1---1000	25	Hz/S
P44	2. Sinkgeschwindigkeit 3.	1---1000	25	Hz/S
P45	Sinkgeschwindigkeit 4.	1---1000	25	Hz/S
P46	Sinkgeschwindigkeit 5.	1---1000	25	Hz/S
P47	Sinkgeschwindigkeit 6.	1---1000	25	Hz/S
S. 48	Sinkgeschwindigkeit	1---1000	25	Hz/S
P49	7. Sinkgeschwindigkeit	1---1000	25	Hz/S
P50	Multifunktionseingang 1(Anschlussklemme X1)	0:ungültig, Terminal ist nicht funktionsfähig	13
P51	Multifunktionseingang 2	1:Drahtsteuerung Stopp	14
P52	Multifunktionseingang 3	2:Tastenanschlag;	15
P53	Multifunktionseingang 4	3:Tastenbetrieb;	5
Seite 54	Multifunktionseingang 5	4: mit der Eingabe aufhören;	6
P55	Multifunktionseingang 6	5: Draht vorwärtsBetrieb6: DrahtumkehrBetrieb;7: Reservierung8: Fehler zurückgesetztSignal;9: Drahtumkehr schalten;10:VorwärtstastenUmschalten;11:VorwärtstastenUmschalten;12: RückwärtsschalterTastenbätigung;13: AbschnittsgeschwindigkeitEingang 1;14:AbschnittsgeschwindigkeitEingang 2;15: AbschnittsgeschwindigkeitEingang 3;16: Externer FehlerSignal.17: Vorwärts joggen;18: Jog-Rückwärtsgang;19: Notfallstoppen;20:Relaissteuerung.	9
P58	Multifunktionseingang 1 (SP1)	0: ungültig, neinAusgabe;1:BetriebAnweisungen;2: Ankunft festlegenAnweisungen3: Fehlermeldung;5: Not-Aus;6: FürP50---P55=20;	0
P60	Multifunktionseingang 2	Dasselbe (Relaisausgang)	0
P62	Anzeigeoptionen	0: EinstellungFrequenz;1: BetriebFrequenz;2: Umdrehung 3: aktuell;4: Temperatur; 5: Zeit;	0
P65 0	Einschaltoptionen	0: normales Einschalten;1:Fehler melden mit Startsignal;2: Einschalten nach vorne;3: Einschalten umkehren.
P66	Eingangsstabilisierungszeit	0---65535	60	MS
P67	Spannungskoeffizient	0---65535	28500
P68	Unterspannungseinstellung	0---220/380	60/180 V
S. 69	Überspannungseinstellung	220,0---400/680	400/600 V
P70	DrehmomentkompensationOptionen	0:P72 istEntschädigungMenge;1: Multiplizieren Sie P72 mitP71 nach P71Minus-Eingangsspannung	0
P71	DrehmomentkompensationStromspannung	0---300,0	10	V
P72	DrehmomentkompensationEinstellung	0---100	0
P73	Maximale externeanalog	0---65535	31440
Seite 74	Minimale externeanalog	0---65535	2096
P75	NullstromKompensationswert	0---65535	1130
P76	Aktueller Koeffizient	0---65535	42000
P77	Parameter zurücksetzen	0---65535(Dies ist der Reset, wenn54321)	0
P78	Hauptstromüberlastung	0-65535	20000 mA
P79	Erste Stromüberlastung	0-65535	20000 mA
P80	Zweite Stromüberlastung 0-65535		20000 mA
P81	Dritte Stromüberlastung	0-65535	20000 mA
P82	Vierte Stromüberlastung 0-65535		20000 mA
P83	Fünfte Stromüberlastung	0-65535	20000 mA
P84	Sechste Stromüberlastung	0-65535	20000 mA
P85	Siebter StromÜberlast	0-65535	20000 mA
P86	Jog-Vorwärtsfrequenz	0---400,0	20	Hz
P87	Jog-Reverse-Frequenz	0---400,0	20	Hz
P88	Jog steigende Geschwindigkeit	1---1000	50	Hz/S
P89	Jog-Abstiegsgeschwindigkeit	1---1000	50	Hz/S
P90	Jog-Stopp-Modi	0:Trägheitsstopp;1: Stopp verlangsamen;2:Bremsstopp;3:NotfallBremse.	1
P91	Jog-Bremszeit	0---2,5	0,1	S
P124	Lüfterstarttemperatur	=0 Lüfter läuftWannVFD startet	0
P127	Verbleibende Stunden	0---65535	65535	H

2. Parametereinstellung Passwort und Downtime-Stopp:

P08 ist das versteckte Passwort, es zeigt immer nur 00000 an, nicht das tatsächliche Wert.

Wenn der Wert von P09 = der versteckte Wert von P08 ist, wird P08 angezeigt versteckter Wert, und der P08 und andere Parameter können geändert werden. Der P09 wird aufgehoben, wenn Sie zum Neustarten das Netzkabel abziehen.

Wenn P127 = 65535, wird die Countdown-Funktion nicht gestartet.

Wenn P127 < 65535 ist, wird die Countdown-Funktion gestartet, P127 wird minus 1, wenn der Umrichter eine Stunde läuft. Der Frequenzumrichter wird gestoppt werden, wenn der Countdown von P127 0 Stunden erreicht.

8. Vorgehensweise zur Parametereinstellung:

1. Drücken Sie die Programmiertaste, um in den Programmierzustand zu gelangen;
2. Verwenden Sie die Pfeiltasten und die Umschalttaste, um die Parameter zu finden, die geändert;
3. Drücken Sie die Funktions-/Speichern-Taste, um den Parameter aufzurufen.
4. Verwenden Sie die Pfeiltasten und die Umschalttaste, um den Parameterwert zu ändern.
5. Drücken Sie die Funktions-/Speichertaste, um den Parameter zu speichern.
6. Drücken Sie die Programmiertaste, um den Programmierzustand zu verlassen.

Kapitel 4 Fehlercode

Fehlercodeanzeige	Fehlercode Beschreibung
Fehler 1	Kurzschluss/Überstrom/StromModulschutz
Fehler 2	Unterspannungsschutz
Fehler 3	Überspannungsschutz
Fehler 4	Fehler im Antriebsschaltkreis
Fehler 5	Eingabe beim Start im elektrifizierten Zustand
Fehler 6	Überstromschutz
Fehler 7	Im Laufe der Zeit
Fehler 8	Übertemperatur am Kühler
Fehler 9	Externer Fehler

In China hergestellt
