GT-1200 - Wechselrichter Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Mikro-Wechselrichter
Marke	Vevor
Modell	GT-1200
DC-Eingangsspannung	18 V - 50 V
Max. Eingangsstrom	16 A x 2 (zwei MC4-Stecker)
AC-Ausgangsspannung	230 V (einphasig) oder 110 V (je nach Konfiguration)
Max. Ausgangsleistung	1200 W
Nennausgangsstrom	10,9 A (230 V) / 5,2 A (110 V)
Ausgangsfrequenz	50 Hz oder 60 Hz
Maximale Effizienz	95 %
MPPT-Effizienz	99,5 %
Nachtverbrauch	≤ 1 W
Abmessungen (L x H x T)	490 x 254 x 50 mm
Schutzart	IP67
Kommunikation	WiFi (Cloud-Überwachung)
Schutzfunktionen	Inselbildungsschutz, Spannungs-/Frequenz-/Temperatur-/Stromschutz
Betriebstemperaturbereich	-40 °C bis +65 °C
Lagertemperaturbereich	-40 °C bis +85 °C
Mitgeliefertes Zubehör	Bedienungsanleitung, Netzkabel, Schrauben, WiFi-Antenne
Installation	Erfordert qualifiziertes Personal, Beachtung der Sicherheitshinweise
Wartung	Mit einem trockenen Tuch reinigen, Verbindungen regelmäßig überprüfen
Sicherheit	Stromschlaggefahr, vor Wartung trennen
Garantie	Über www.vevor.com/support

Häufig gestellte Fragen - GT-1200 Vevor

Wie verbinde ich den Mikro-Wechselrichter mit der Smart Life App?

Aktivieren Sie Bluetooth auf Ihrem Smartphone, öffnen Sie die App und folgen Sie den Konfigurationsschritten. Stellen Sie sicher, dass die WiFi-Anzeige blau blinkt und Ihr Telefon mit demselben WiFi-Netzwerk wie der Wechselrichter verbunden ist.

Was tun, wenn die App den Mikro-Wechselrichter nicht findet?

Überprüfen Sie, ob die WiFi-Anzeige blau blinkt, ob Bluetooth aktiviert ist und das WiFi-Signal gut ist. Drücken Sie gegebenenfalls länger als 5 Sekunden auf die rote Reset-Taste, um das Modul zurückzusetzen, und konfigurieren Sie es dann neu.

Wie konfiguriere ich mehrere Mikro-Wechselrichter gleichzeitig?

Installieren Sie alle Wechselrichter und schalten Sie sie ein. Starten Sie die Smart Life App: Sie sucht alle verfügbaren Wechselrichter auf einmal und Sie können sie stapelweise konfigurieren.

Was tun, wenn sich das WiFi-Passwort ändert?

Sie müssen den Wechselrichter über die Smart Life App neu konfigurieren, indem Sie die gleichen Schritte wie bei der Ersteinrichtung befolgen. Der Wechselrichter verbindet sich nicht automatisch mit einem neuen Netzwerk.

Warum erlischt die WiFi-Anzeige, aber das Gerät zeigt offline an?

Das bedeutet, dass der Wechselrichter mit Ihrem Router verbunden ist, aber nicht auf den Cloud-Server zugreifen kann. Überprüfen Sie, ob Ihre Internetverbindung funktioniert und der Router online ist.

Können verschiedene WiFi-Signale zur Konfiguration des Wechselrichters verwendet werden?

Nein, das verbundene WiFi des Mikro-Wechselrichters und des Smartphones muss während der Konfiguration dasselbe sein. Nach der Konfiguration bleibt der Wechselrichter in diesem Netzwerk.

Werden die Daten der App gespeichert?

Ja, die Daten werden auf einem Cloud-Server gespeichert. Sie können jederzeit und von überall darauf zugreifen, sofern der Wechselrichter online ist.

Kann derselbe Wechselrichter von mehreren Smartphones überwacht werden?

Ja, verwenden Sie die Funktion 'Gerät teilen' in der Smart Life App. Sie können den Link des Wechselrichters mit anderen Benutzern teilen.

Was tun, wenn der Wechselrichter nachts keine Verbindung herstellt?

Nachts erzeugen die Solarmodule keinen Strom, daher ist der Wechselrichter spannungslos und kann nicht verbunden oder neu konfiguriert werden. Versuchen Sie die Konfiguration tagsüber.

Wie setze ich das WiFi-Modul des Mikro-Wechselrichters zurück?

Drücken Sie länger als 5 Sekunden auf die rote Taste 'Set/Reset' am Wechselrichter. Die WiFi-Anzeige blinkt wieder blau und zeigt an, dass der Reset erfolgreich war.

BEDIENUNGSANLEITUNG GT-1200 Vevor

L-Phasenleiter (Braun) G- Schutzleiter (Gelb & Grün) N-Nulleiter (Blau)

CA 230 V 50 Hz CA 110 V 60 Hz

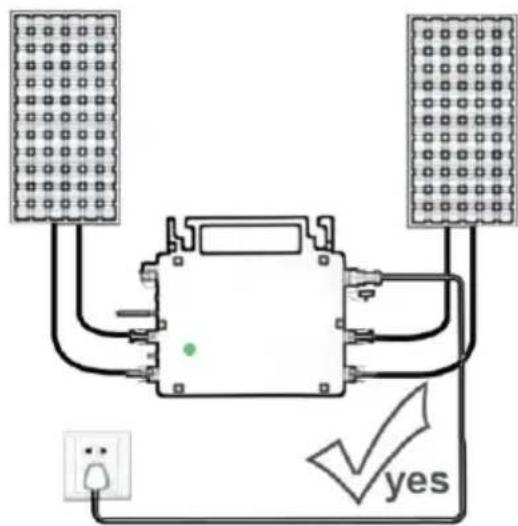

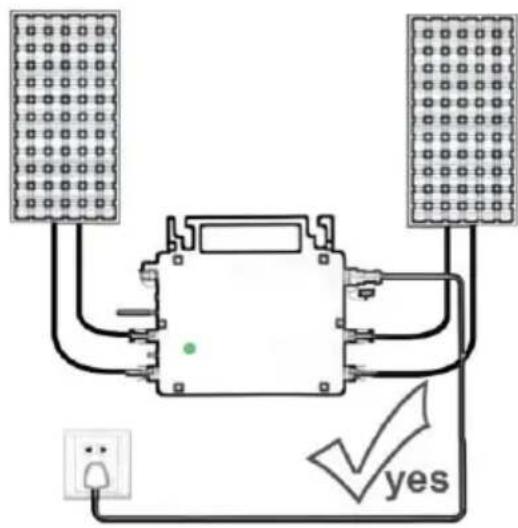

SCHEMATIC DIAGRAM OF THE COMPLETION OF THE INSTALLATION

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

MIKRO-WECHSELRICHTER

MODELL: GT-600/GT-800/GT-1200

Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.

Dieses Produkt unterliegt den Bestimmungen der europäis Richtlinie 2012/19/EU. Das Symbol einer durchgestrichene Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem gekennzeichneten Zubehörteile. So gekennzeichnete Produ dürfen nicht im normalen Hausmüll entsorgt werden, son müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werde

Das Produkt wird in Kombination mit einer permanenten Energiequelle (Batterie) verwendet. Auch wenn das Gerät ausgeschaltet ist, kann an den Eingangs- und/oder Ausgangsklemmen elektrische Spannung auftreten. Schalten Sie immer die Wechselstromversorgung ab und trennen Sie die Batterie, bevor Sie

Wartungsarbeiten durchführen.

Das Produkt enthält keine internen Teile, die vom Benutzer gewartet werden können. Entfernen Sie die Frontplatte nicht und nehmen Sie das Produkt erst in Betrieb, wenn alle Platten montiert sind. Alle Wartungsarbeiten sollten von qualifiziertem Personal durchgeführt werden. Verwenden Sie das Produkt nicht an Orten, an denen es zu Gas- oder Staubexplosionen kommen kann. Beachten Sie die Angaben des Herstellers der Batterie, um sicherzustellen, dass die Batterie für die Verwendung mit diesem Produkt geeignet ist. Die Sicherheitshinweise des Batterieherstellers sollten immer beachtet werden.

WARNUNG: Heben Sie keine schweren Gegenstände ohne Hilfe. Installation

Lesen Sie die Installationsanweisungen, bevor Sie mit den Installationsarbeiten beginnen.

Dieses Produkt ist ein Gerät der Sicherheitsklasse I (aus Sicherheitsgründen mit Erdungsklemme ausgestattet). Seine AC-Eingangs- und/oder Ausgangsklemmen müssen aus Sicherheitsgründen mit einer unterbrechungsfreien Erdung versehen sein. Ein zusätzlicher Erdungspunkt befindet sich an der Außenseite des Produkts. Wenn davon auszugehen ist, dass der Erdungsschutz beschädigt ist, sollte das Produkt außer Betrieb genommen und gegen unbeabsichtigte

Wiederinbetriebnahme gesichert werden; qualifiziertes Wartungspersonal kontaktieren.

Stellen Sie sicher, dass die Anschlusskabel mit Sicherungen und Schutzschaltern ausgestattet sind. Ersetzen Sie niemals eine Schutzvorrichtung durch eine Komponente eines

anderen Typs. Das richtige Teil finden Sie im Handbuch.

Prüfen Sie vor dem Einschalten, ob die verfügbare Spannungsquelle mit den Konfigurationseinstellungen des Produkts übereinstimmt, wie im Handbuch beschrieben.

Stellen Sie sicher, dass das Gerät unter den richtigen

Betriebsbedingungen eingesetzt wird. Betreiben Sie es niemals in nasser oder staubiger Umgebung.

Stellen Sie sicher, dass rund um das Produkt immer ausreichend Freiraum zur Belüftung vorhanden ist und dass die Belüftungsöffnungen nicht blockiert sind.

Installieren Sie das Produkt in einer hitzegeschützten Umgebung. Achten Sie daher darauf, dass sich keine Chemikalien, Plastikteile, Vorhänge oder andere Textilien usw. im Gerät befinden.

in unmittelbarer Nähe des Gerätes.

Transport und Lagerung

Stellen Sie bei der Lagerung oder dem Transport des Produkts sicher, dass die Netzstrom- und Batteriekabel getrennt sind.

Für Transportschäden kann keine Haftung übernommen werden, wenn das Gerät nicht in der Originalverpackung transportiert wird.

Lagern Sie das Produkt trocken; die Lagertemperatur sollte zwischen -40°C und 65°C liegen.

Informationen zu Transport, Lagerung, Laden, Nachladen und Entsorgung der Batterie finden Sie im Handbuch des Batterieherstellers.

TECHNISCHE DATEN

Willkommen bei unseren netzgekoppelten

Mikro-Solarwechselrichterprodukten.

Spezifikationsdaten	Modell
	GT-600	GT-800	GT-1200
Eingangsdaten (DC, PV)
Anzahl der MC4-Eingangsstecker	2 Sätze		4 Sätze
Betriebsspannungsbereich	Gleichstrom 18 V bis 50 V
Maximaler Eingangsstrom	12A*2	14A*2	16A*2
Ausgabedaten (AC)
Einphasiger Netztyp	Wechselstrom230 V	Wechselstrom230 V	AC 110 V oder A230 V
Maximale Ausgangsleistung	600 W	800 W	1200 W
Nennausgangsstrom	2,6 A	3,5 A	10,9 A oder 5,2
Nominale Ausgangsspannung	Wechselstrom230 V	Wechselstrom230 V	AC 110 V oder A230 V
Ausgangsfrequenzbereich	50 Hz	50 Hz	60 Hz oder 50 H
Leistungsfaktor	≥0,99 %
Gesamte harmonische Verzerrung	Klirrfaktor < 5 %
Maximale Einheiten pro Zweigstelle	@230VAC: 4Einheiten	@230VAC: 3Einheiten	@ 110 VAC: 2 Einheiten Oder@230 VAC: 3 Einheiten
Höchste Effizienz	95 %
Nominale MPPT-Effizienz	99,5 %
Stromverbrauch nachts	≤1W
Mechanische Daten
Betriebsumgebungstemperaturbereich	-40°C bis +65°C
Lagertemperaturbereich	-40°C bis +85°C
Abmessungen (B*H*T)	305 * 186 * 44 mm		490 * 254 * 50 n
Wasserdichtigkeit	IP67	IP65/IP67(Bitte beachten Sie die Angaben auf dem Typenschilddes Produkts)	IP67
Kommunikation	WIFI (Cloud-Überwachung)
Schutzfunktionen	Isolierter Inselschutz, SpannungsschutzFrequenzschutzTemperaturschutz, Stromschutz usw.

INSTALLATIONSSCHEMA

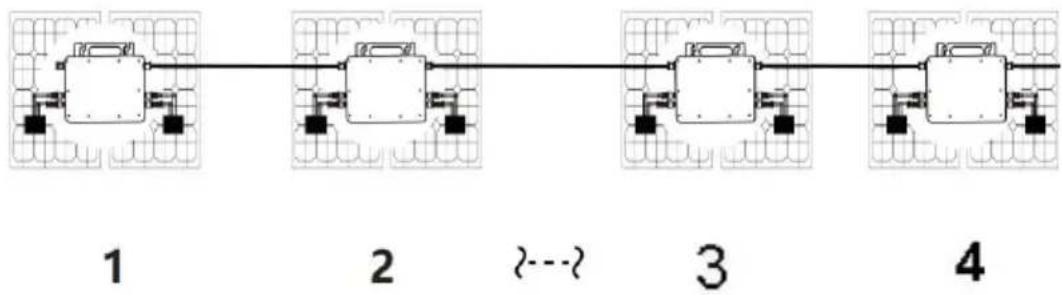

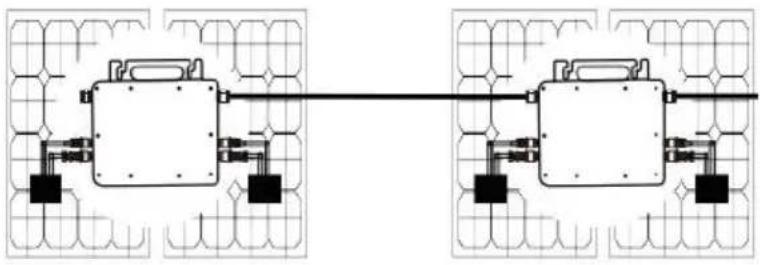

Einphasige Parallelmontagemethode von Mikro-Wechselrichtern

GT-600

1. @Einphasiges 230V Netz, maximal 4 Einheiten 600W Micro-Wechselrichter pro Zweig.
2. Die maximale DC-Eingangsleistung jedes Wechselrichters beträgt 600 W (die maximale Leistung des PV-Moduls

beträgt 2x300W).

1. Der VOC der PV-Module sollte nicht größer sein als die maximale DC-Eingangsspannung

des Micro-Wechselrichters.

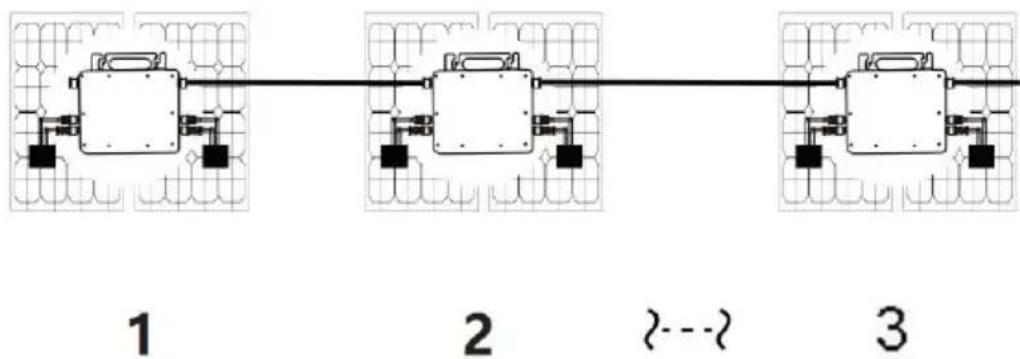

GT-800

1. @Einphasiges 230V Netz, maximal 3 Einheiten 800W Micro-Wechselrichter pro Zweig.
2. Die maximale DC-Eingangsleistung jedes Wechselrichters beträgt 800W (die maximale Leistung des PV-Moduls beträgt 2x400W).
3. Der VOC der PV-Module sollte nicht größer sein als die maximale DC-Eingangsspannung des Micro-Wechselrichters.

GT-1200

1. @Einphasiges 110V Netz, maximal 2 Einheiten oder @Einphasiges 230V Netz, maximal 3 Einheiten 1200W Micro-Wechselrichter pro Zweig.
2. Die maximale DC-Eingangsleistung jedes Wechselrichters beträgt 1200 W (die maximale Leistung des PV-Moduls

beträgt 2x 600 W).

1. Der VOC von PV-Modulen sollte nicht größer sein als die maximale DC-Eingangsspannung

des Mikro-Wechselrichters.

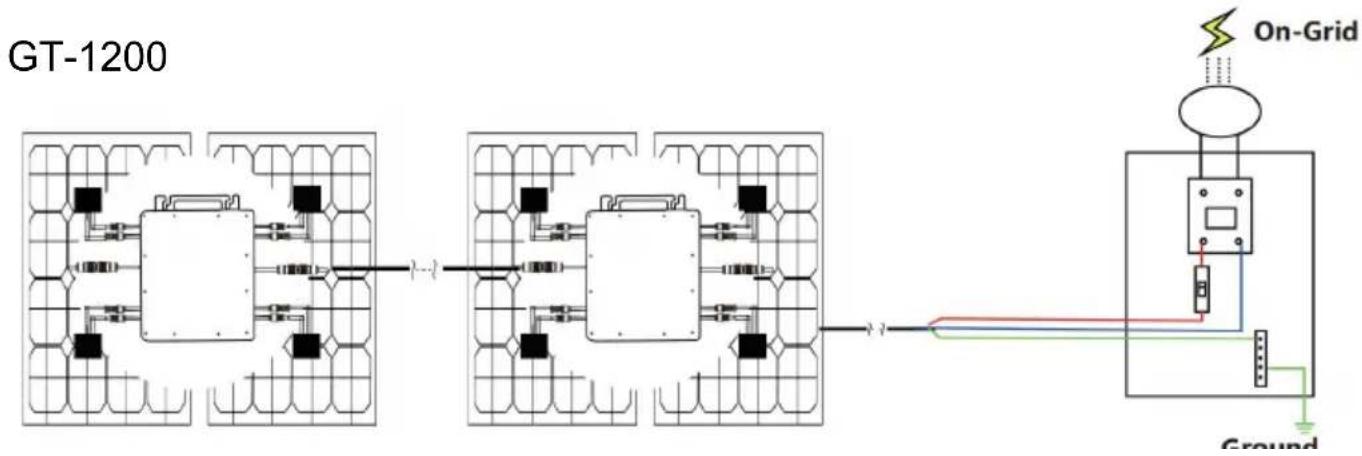

VERDRAHTUNGSSCHEMA

Einphasige Anschlussmethode des Mikro-Wechselrichters

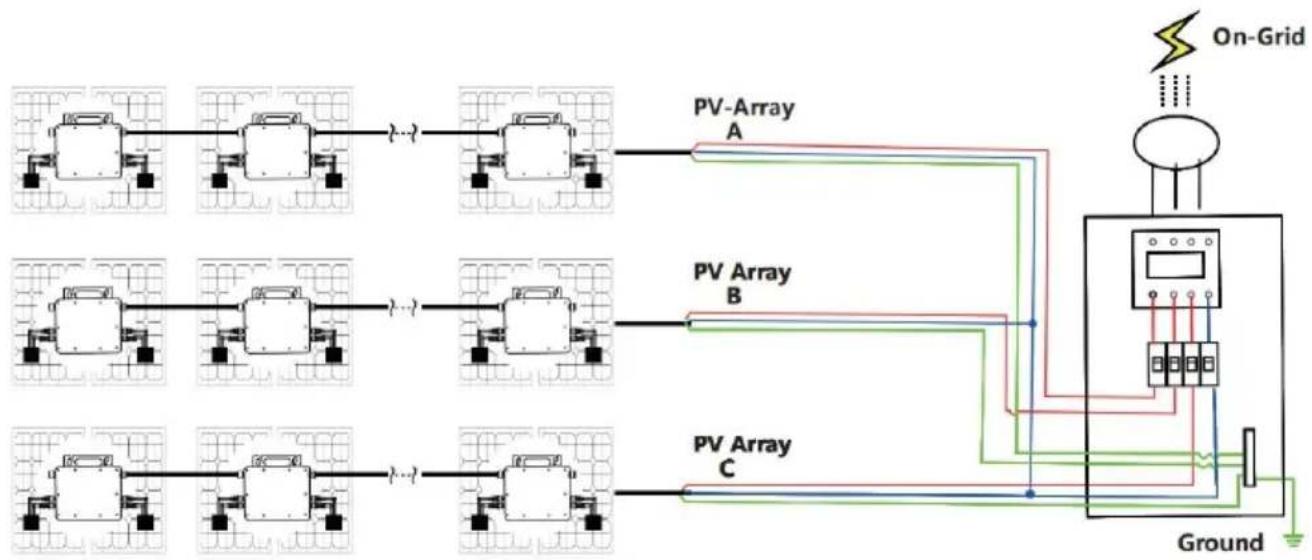

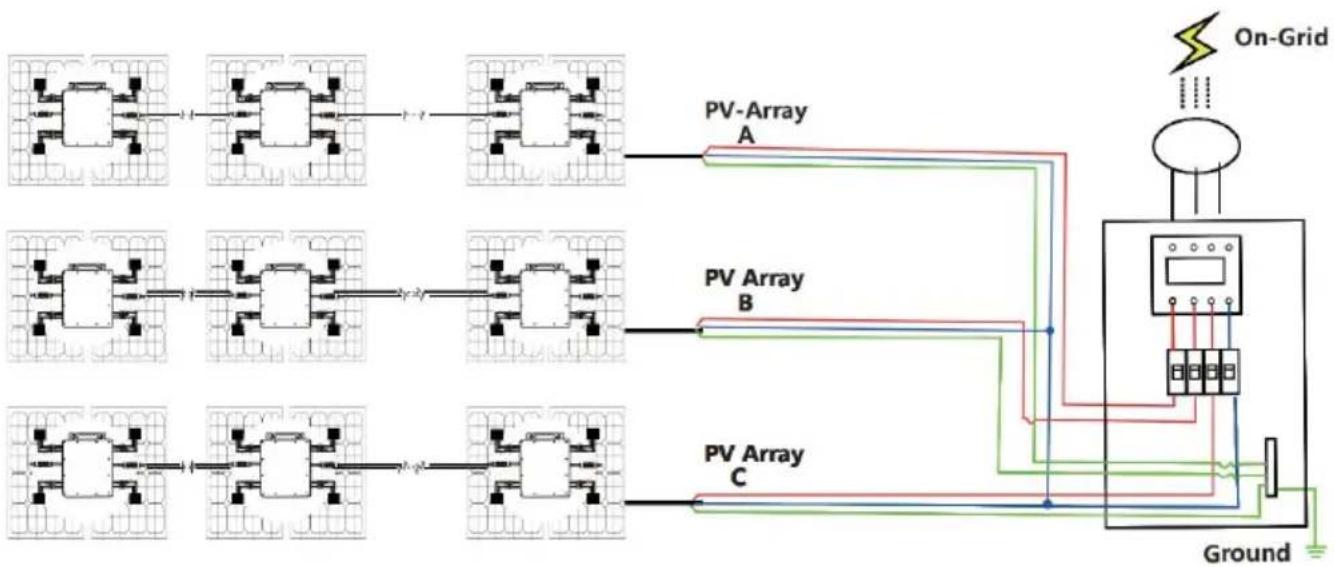

Dreiphasige Anschlussmethode des Mikro-Wechselrichters

GT-600/GT-800

GT-1200

MIKRO-WECHSELRICHTER WIFI-CLOUD-ÜBERWACHUNG

13. Vorsichtsmaßnahmen

• Beachten Sie, dass beim Anschluss des Mikro-Wechselrichters die Gefahr eines Stromschlags besteht!
• Der Mikro-Wechselrichter erwärmt sich während des Betriebs! Schützen Sie sich vor Verbrennungen!

- Bevor Sie die WiFi-Cloud-Überwachung konfigurieren, installieren Sie bitte den Mikro-Wechselrichter korrekt und sorgen Sie dafür, dass er normal funktioniert.

- Es muss ein Smartgerät (Smartphone oder Tablet) mit Bluetooth-Funktion und Android- oder iOS-System sowie ein drahtloses Netzwerkgerät (z. B. ein WLAN-Router) verfügbar sein, das WLAN und Internetdienste bereitstellen kann.

- Um die WLAN-Cloud-Überwachung zu konfigurieren, schalten Sie zuerst die Bluetooth-Funktion des Smart-Geräts ein.

- Stellen Sie sicher, dass Ihr Smart-Gerät dasselbe WLAN-Netzwerk verwendet wie der zu konfigurierende Mikro-Wechselrichter und dass es eine Verbindung zu drahtlosen Netzwerkgeräten herstellen und am selben Standort wie der Mikro-Wechselrichter auf das Internet zugreifen kann.

- Stellen Sie sicher, dass der Abstand zwischen dem drahtlosen Netzwerkgerät und dem Mikro-Wechselrichter 20 m nicht überschreitet und dass keine oder nur wenige Hindernisse vorhanden sind.

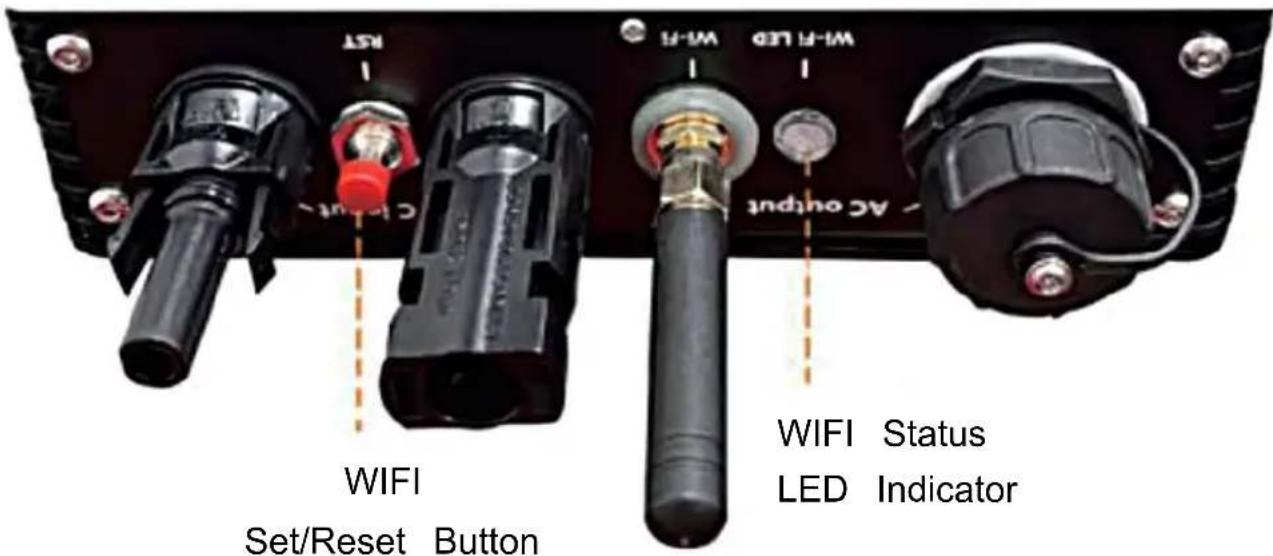

14. Hardwarebeschreibung

15. WLAN-Status-LED

• Das blaue Licht blinkt nach „Dauerhaft an“ = das WiFi-Cloud-Überwachungsmodul wartet auf die Konfiguration.
• Das blaue Licht ist aus, nachdem es immer an war = das WiFi-Cloud-Überwachungsmodul startet und wechselt in den normalen Arbeitszustand.
• Das blaue Licht blinkt = das Netzwerk ist nicht konfiguriert oder das Netzwerk kann keine Verbindung zum drahtlosen Netzwerkgerät herstellen oder der Mikro-Wechselrichter wurde aus der Cloud gelöscht.
• Kein Licht = Die WiFi-Cloud-Überwachung funktioniert normal.

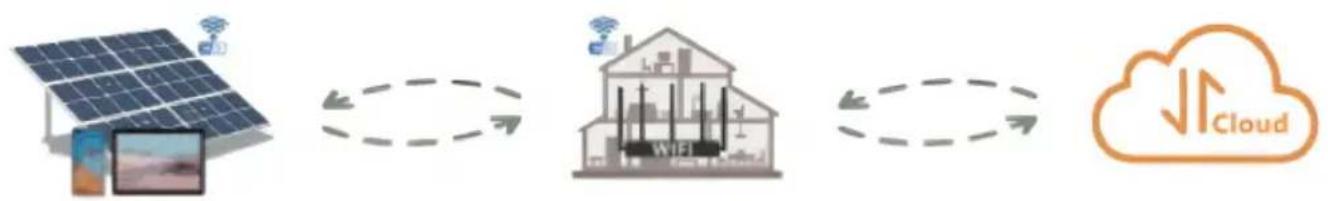

16. Vorbereitung vor Konfiguration und Verwendung

- Installieren Sie den Mikrowechselrichter ordnungsgemäß und sorgen Sie dafür, dass er normal funktioniert und Strom erzeugt.

• Laden Sie die App „Smart Life“ herunter, indem Sie im entsprechenden Android- oder Apple-App-Store danach suchen.
• Schalten Sie die Bluetooth-Funktion Ihres Smart-Geräts ein.
• Überprüfen Sie, ob Ihr drahtloses Netzwerkgerät (z. B. WLAN-Router) ordnungsgemäß funktioniert und mit dem Internet verbunden ist.
• Verwenden Sie Ihr Smart-Gerät (oder die „Smart Life“ App).

installiert) am Installationsort des Mikro-Wechselrichters, um eine Verbindung zum drahtlosen Netzwerkgerät herzustellen. Wenn Sie normal auf das Internet zugreifen können, folgen Sie den Anweisungen zur Konfiguration und Verwendung auf der nächsten Seite.

17. Konfigurationsschritte der WIFI-Cloud-Überwachung.

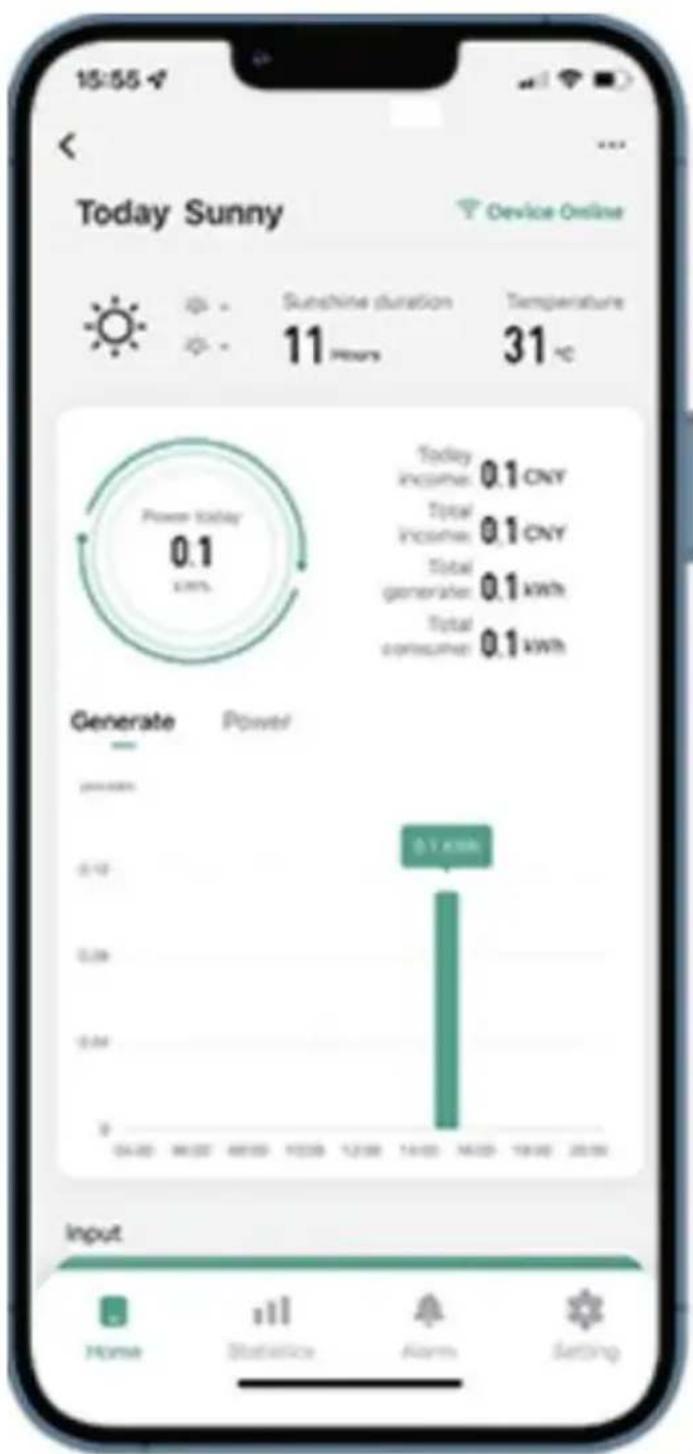

1. Verwendung der WIFI-Cloud-Überwachungs-App.

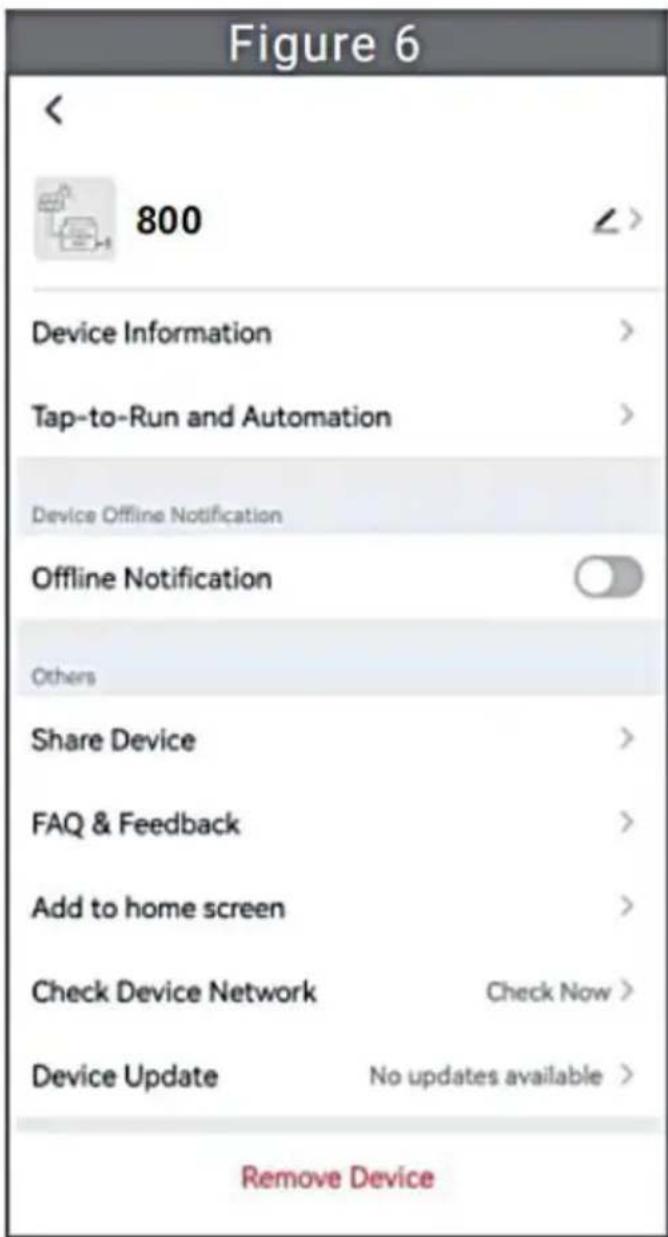

Gerätenamen ändern

- Klicken Sie in der Geräteliste auf der Startseite auf das zu ändernde Gerät, um die Detailseite mit den Geräteinformationen aufzurufen (Abbildung 5).

- Klicken Sie auf die Schaltfläche oben rechts, um die Geräteeinstellungsseite aufzurufen (Abbildung 6). Klicken Sie weiter auf die obere Schaltfläche, um zur Seite „Name und Position“ zu gelangen (Abbildung 7). Klicken Sie auf „Element benennen“, geben Sie dann einen neuen Namen ein und speichern Sie ihn (Abbildung 8).

- Klicken Sie in der Geräteliste auf der Startseite auf das zu löschende Gerät, um die Detailseite mit den Geräteinformationen aufzurufen (Abbildung 5).

- Klicken Sie auf die Schaltfläche oben rechts, um die Geräteeinstellungsseite aufzurufen (Abbildung 6). Klicken Sie unten auf die Schaltfläche „Gerät entfernen“ (Abbildung 9). Klicken Sie auf die Schaltfläche „Trennen“, um das Gerät zu entfernen, oder klicken Sie auf die Schaltfläche „Trennen und Daten löschen“, um das Gerät zu entfernen und gleichzeitig alle vom Gerät in der Cloud gespeicherten Daten zu löschen.

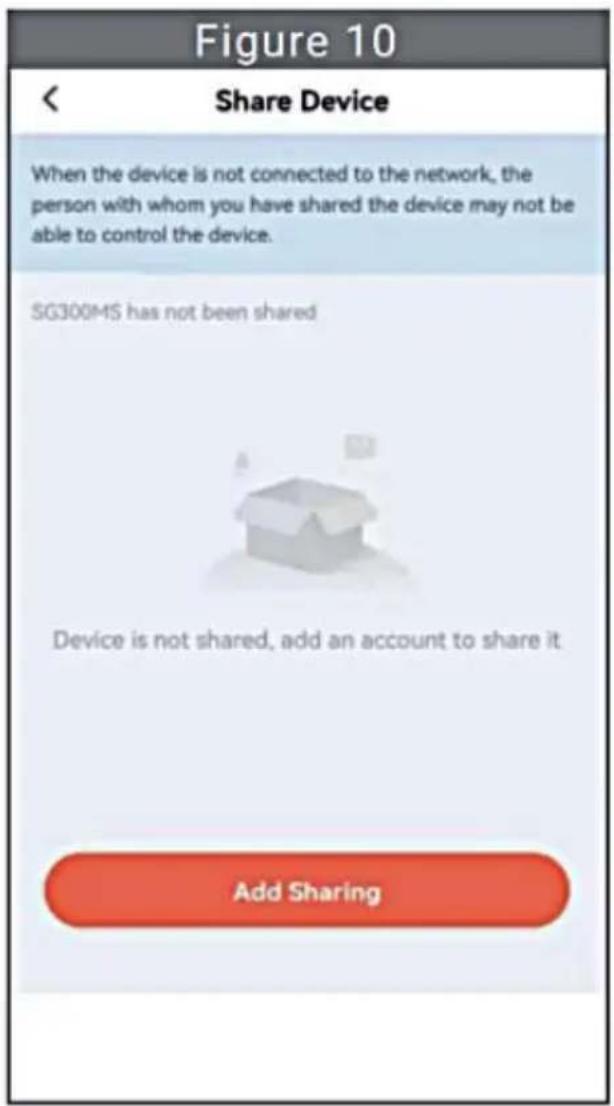

Gerät mit anderen teilen

• Klicken Sie in der Geräteliste auf der Startseite auf das freizugebende Gerät, um die Detailseite mit den Geräteinformationen aufzurufen (Abbildung 5).
• Klicken Sie auf die Schaltfläche oben rechts, um die Geräteeinstellungsseite aufzurufen (Abbildung 6).

- Klicken Sie auf das Element „Gerät freigeben“, um das Gerät aufzurufen (Abbildung 10). Klicken Sie auf die Taste, um zur Seite „Freigabe hinzufügen“ zu gelangen (Abbildung 11), und wählen Sie die beste Freigabemethode aus, die Sie für praktisch halten, um den Link des Mikro-Wechselrichters zu teilen.

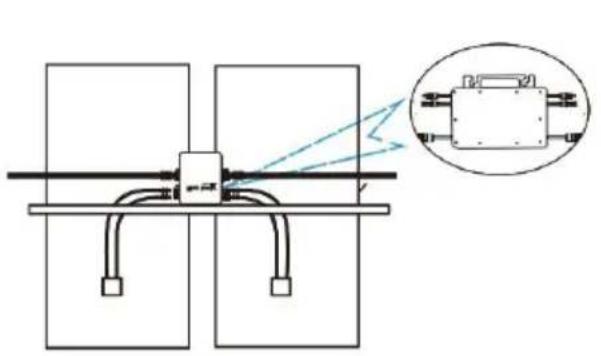

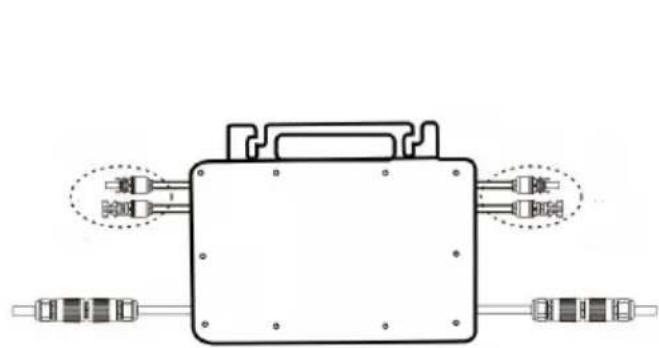

1. Der Installationsprozess der Befestigung des Wechselrichters an der PV-Halterung mit Montageschrauben ist wie folgt:

Schließen Sie den Gleichstrom der PV-Anlage an den Wechselrichter an und achten Sie auf die Unterscheidung

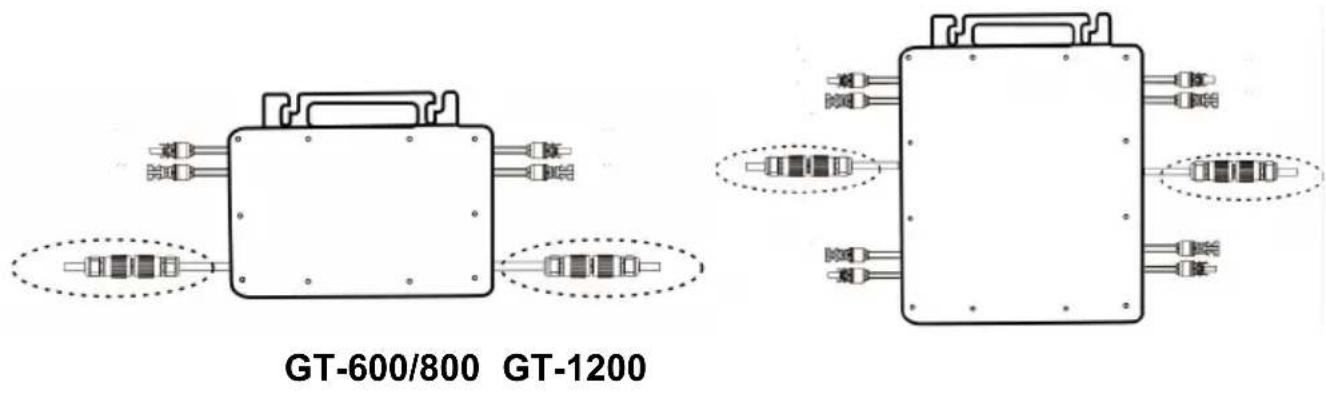

1. Schließen Sie den Gleichstrom der PV-Anlage an den Wechselrichter an und achten Sie auf die Unterscheidung

zwischen positiv und negativ, wie unten gezeigt:

1. Öffnen Sie die wasserdichte Abdeckung auf der AC-Ausgangsseite des Mikro-Wechselrichters.

und schließen Sie es dann an die Klimaanlage an. Wie folgt:

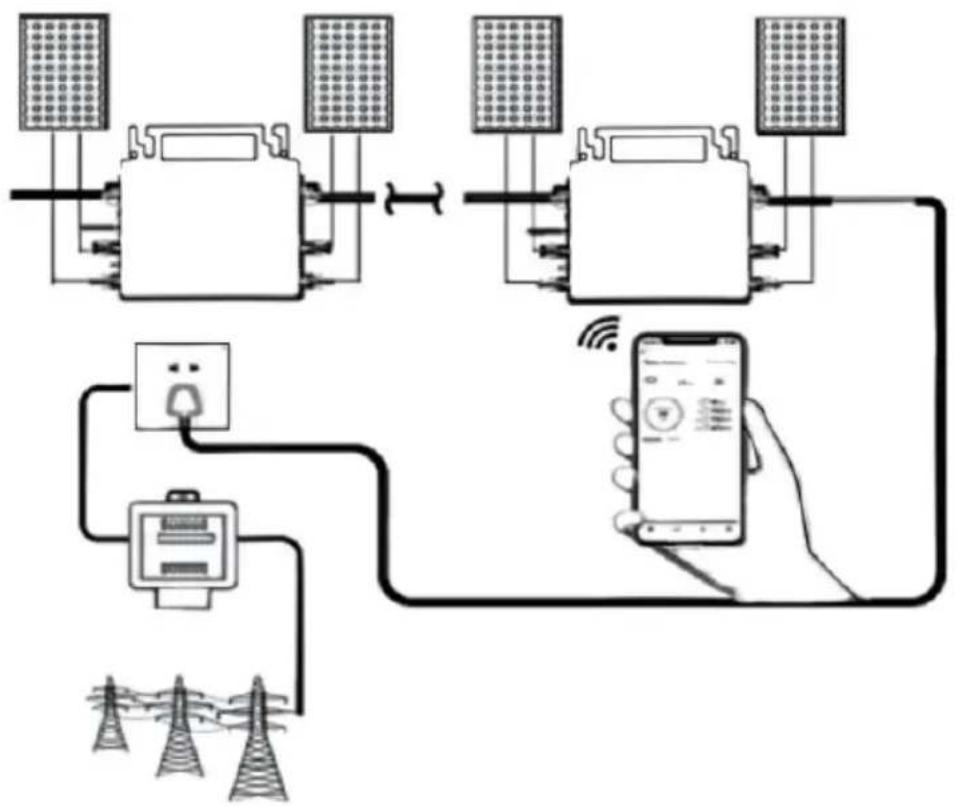

1. Wiederholen Sie die Schritte 1 bis 3, um die Installation des Mikro-Wechselrichters abzuschließen.
2. Verbinden Sie mehrere Wechselrichter über AC-Ausgangskabel.
3. Das AC-Hauptkabel wird an das Stromnetz angeschlossen.

AC-Hauptkabel

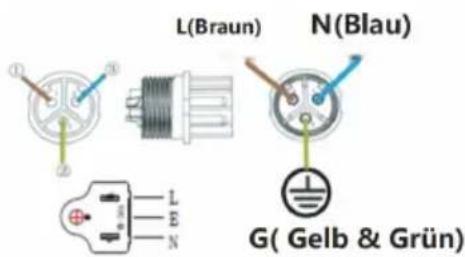

L-Phasenleiter (Braun) G- Schutzleiter (Gelb & Grün) N-Nulleiter (Blau)

G (Gelb & Grün)

Wechselstrom 230 V, 50 Hz, Wechselstrom 110 V, 60 Hz

Wenn der Wechselrichter zum ersten Mal gekauft und an das Stromnetz angeschlossen wird,

Mobiltelefon zur Überwachung, es ist nur notwendig, den Netzwechselstrom einzuschalten, das blaue Licht daneben blinkt und der Wechselrichter kann über WLAN oder Bluetooth-Kopplung verbunden werden. Wenn der

Wechselrichter über das Mobiltelefon gesteuert werden kann, wird angezeigt, dass die Verbindung normal ist.

1. WAS TUN, wenn die Smart-App den Mikro-Wechselrichter nicht finden kann?

hinzugefügt?

Überprüfen Sie folgende Punkte:

- Überprüfen Sie, ob die WiFi-Statusanzeige des Mikro-Wechselrichters „

Blau blinkend " ist.

• Überprüfen Sie, ob die Bluetooth-Funktion Ihres Smart-Geräts eingeschaltet ist.
• Überprüfen Sie, ob das Signal des drahtlosen Netzwerks gut ist.

Wenn all dies der Fall ist und der Wechselrichter immer noch nicht gefunden wird, drücken Sie die rote Reset-Taste länger als 5 Sekunden, um zurückzusetzen. Nachdem die WLAN-Anzeige wieder blau blinkt, verwenden

Sie die App „Smart Life“, um das Netzwerk neu zu konfigurieren.

1. WAS IST ZU TUN, wenn ich mehrere Mikrowechselrichter konfigurieren muss?

Installieren Sie alle Mikro-Wechselrichter ordnungsgemäß und sorgen Sie dafür, dass sie normal funktionieren, um Strom zu erzeugen. Entsprechend der Konfiguration und den Schritten arbeiten. Die App kann alle Wechselrichter durchsuchen, die auf einmal hinzugefügt werden sollen, und konfigurieren Sie sie auf einmal.

1. WAS TUN, wenn die SSID meines WLAN-Netzwerks oder das Passwort geändert wird?

Bitte konfigurieren Sie den Wechselrichter entsprechend der Konfiguration und den Verwendungsschritten neu.

1. WAS TUN, wenn die WiFi-Statusanzeige des Wechselrichters erlischt, aber die

Gerät angezeigt auf dem App ist nicht online?

Das bedeutet, dass Sie eine Verbindung zum drahtlosen Netzwerkgerät herstellen können, aber keine Verbindung zur Cloud Server. Das bedeutet, dass Ihr drahtloses Netzwerkgerät keine Verbindung zum Internet herstellen kann. Stellen Sie sicher, dass Ihr Internet einwandfrei funktioniert.

1. Der Aufstellungsort des Wechselrichters ist vorübergehend nicht mit einem Router ausgestattet und es gibt kein WLAN-Signal?
2. Wie verbindet die App den Wechselrichter und erkennt, ob der Wechselrichter ordnungsgemäß funktioniert?
3. Sie können mit einem inaktiven Smartphone die WLAN-Freigabe des Mobilfunk-Hotspots öffnen, um eine Verbindung herzustellen, und konfigurieren Sie die Netzwerkverbindung nach der Installation des Routers neu.
4. Es gibt mehrere WLAN-Signale. Können wir verschiedene WLAN-Signale verbinden?

Nein, die WLAN-Verbindung des Mikro-Wechselrichters und des Smartphones muss konsistent sein, bevor das Netzwerk konfiguriert werden kann.

1. Kann die App den Mikrowechselrichter an verschiedenen Orten konfigurieren? Kann ich Daten an verschiedenen Orten anzeigen?

Sie können den Mikro-Wechselrichter nicht an verschiedenen Orten konfigurieren, aber Sie können Daten an verschiedenen Orten anzeigen.

Der Wechselrichter lädt alle 3–5 Minuten die neuesten Statusdaten auf den Cloud-Server hoch.

1. Nachdem Sie überprüft haben, dass kein Problem vorliegt, kann die App den Mikro-Wechselrichter immer noch nicht finden.
2. Um den Wechselrichter zurückzusetzen, halten Sie die rote Taste des Wechselrichters länger als 5 Sekunden gedrückt.
3. Nachdem die WLAN-Anzeige erneut blinkt, konfigurieren Sie das

Netzwerk mithilfe der App neu.

31. WAS KANN ICH TUN, wenn ich denselben Wechselrichter auf zwei oder mehr Smart-Geräten überwachen möchte?

Mit der Funktion „Gerät teilen“ können Sie den Wechselrichter für anderes Telefon freigeben.

32. Werden App-Daten gespeichert?

Ja, App-Daten werden auf einem Cloud-Server gespeichert. Nachdem das Netzwerk erfolgreich konfiguriert wurde, können Sie die Daten jederzeit und überall anzeigen.

33. Der Wechselrichter lässt sich nachts nicht mit der App verbinden?

Da das Solarmodul nachts keinen Strom erzeugt, verfügt der Mikro-Wechselrichter über keine Stromzufuhr. Er ist also offline und eine Neukonfiguration des Netzwerks ist nachts nicht möglich.

ZUBEHÖRLISTE

11. Bedienungsanleitung *1

1. Netzkabel für Netzanschluss *1

13,8 mm Durchmesser, 28 mm lang, Innensechskantschraube + Unterlegscheibe + Feder

Unterlegscheibe + Mutter *2

14,5 mm Durchmesser, 13 mm lang, Innensechskantschraube + Mutter (600 W/800 W)

4 mm Durchmesser, 8 mm lange Innensechskantschraube *1 (1200

15. WiFi-Antenne *1

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOC NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anah Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat

L-Phasenleiter (Braun) G- Schutzleiter (Gelb & Grün) N-Nulleiter (Blau)

G (Gelb & Grün)

G (Gelb & Grün) AC230V 50Hz AC110V 60Hz

SCHEMATIC DIAGRAM OF THE COMPLETION OF THE INSTALLATION

L-Phasenleiter (Braun) G- Schutzleiter (Gelb & Grün) N-Nulleiter (Blau)

AC 230 V 50 Hz AC 110 V 60 Hz

SCHEMATIC DIAGRAM OF THE COMPLETION OF THE INSTALLATION

L-Phasenleiter (Braun) G- Schutzleiter (Gelb & Grün) N-Nulleiter (Blau)

L-Phasenleiter (Braun) G- Schutzleiter (Gelb & Grün) N-Nulleiter (Blau)

G (Gelb & Grün)

AC 230 V 50 Hz AC 110 V 60 Hz

SCHEMATIC DIAGRAM OF THE COMPLETION OF THE INSTALLATION

L-Phasenleiter (Braun) G- Schutzleiter (Gelb & Grün) N-Nulleiter (Blau)

AC 230 V 50 Hz AC 110 V 60 Hz

SCHEMATIC DIAGRAM OF THE COMPLETION OF THE INSTALLATION
