BEDIENUNGSANLEITUNG AT1-7500X Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

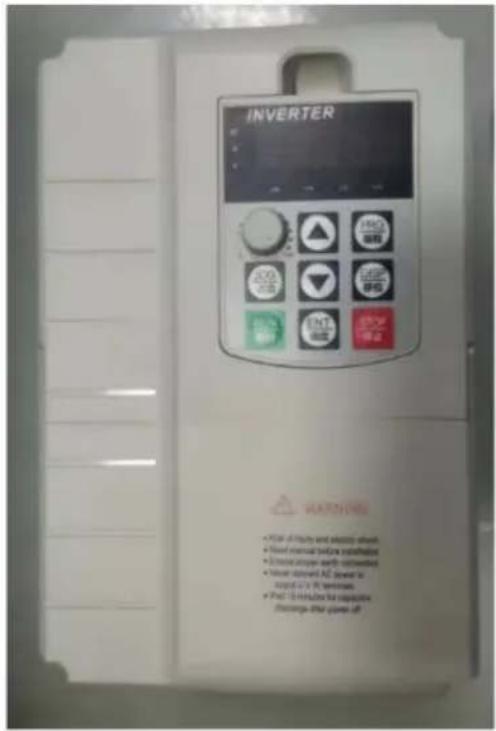

Wechselrichter

MODELL:AT1-7500X

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücks, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, unddecken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei ihrer Bestellung bei uns sorgfältig zu prufen, ob Sie im Vergleich zu den größten Topmarken tatsächlichen die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Wechselrichter

MODELL:AT1-7500X

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support?itte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfaltig durch,bevor Sie das Gerät in Betriebnehmen.VEVOR besteht sich eine klare Auslegung unserer Bedienungsanleitung vor.Das Erscheinungsbild des Produkts richtet sich nach dem Produkt,das Sie erhalten haben.Bitte verzeihen Sie uns,dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates fur unser Produkt gibt.

WICHTIGESICHERHEITSHINWEISE

Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Die Nichtbeachtung aller Spezifikationen these Wechselrichters Die folgenden Anweisungen konnen zu Stromschlag, Brand oder und/oder schwere Verletzungen.

WARNING:

Bei dieser Gerät handelt es sich um ein Hochspannungsgerät. Versuchen Sie nicht,

Dieses Gerät kann jederzeit zerlegt werden, um Gefahren zu vermeiden. Nach einem Gerätedefekt

Wenn der externe Schalter das Gerät nicht neu starten kann, wenden Sie sichitte an ihren

Die Abwicklung erfolgt über den Wiederverkäufer.

WARNING: STROMSCHLAG- UND BRANDGEFAHR!

1. Die Nichtbeachtung dieser Anweisung kann zu einem elektrischen Defekt führen, Feuer und Stromschlag.
2. NICHT ZERLEGEN.
3. Wechselrichter nicht untertauchen.
4. Schlieben Sie nicht zwei oder mehr Transformatoren parallel an
5. Stecken Sie das Netzteil direkt in eine GFCI-Steckdose für feuchte Standorte.
6. Verwenden Sie kein Verlängerungskabel
7. Die Installation dieser Wechselrichters und die dazugehörige Verkabelung müssen von einem qualifizierten Elektriker unter Einhaltung aller geltenden Elektrovorschriften.

WARNING:

Änderungen oder Modifikationen an thisem Gerät, die nicht ausdrücklich von der Partei genehmigt wurden. Die für die Einhaltung der Vorschriften verantwortlichen Personen können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Ausrüstung.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

FCC-Informationen

ACKTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden Konformitätsverantwortung kann zum Erlösenchen der Berechtigung des Benutzers zum Betrieb des Ausrüstung!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt die folgenden beiden Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich

Störungen, die zu unerwänschtem Betrieb führen können.

ACKTUNG: Änderungen oder Modifikationen an thisem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt werden, kann zum Erlöschen der Berechtigung zum Betrieb des Produkts.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sind so konzipiert, dass sie einen angemessenen Schutz gegen schädliche Störungen bieten in einer Wohnanlage.

Dieses Produkt erzeugt und verwendet Hochfrequenznergie und kann diese auch ausstrahlen. Wenn die Installation und Verwendung nicht gemäß den Anweisungen erfolgt, kann dies zu Störungen des Funkverkehrs. Es gibt jedoch keine

garantieren, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dies Das Produkt verursacht keine Störungen beim Radio- oder Fernsehempfang.

Empfang, der durch Aus- und Einschalten des Produkts überprüft werden kann,

Der Benutzer wird aufgefordert, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben: folgende Maßnahmen. y

Richten Sie die Empfangsantenne neu aus oder stellen Sie sie

woanders auf. y Vergroßern Sie den Abstand zwischen Produkt und Empfänger. y Schlieben

Sied das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als der, an den das Produkt angeschlossen ist der Receiver ist angeschlossen.

y Wenden Sie sich an den Handler oder einen erfahrenen Radio-/Fernsehtechniker für Hilfe.

Richtige Entsorgung

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne durch bedeutet, dass das Produkt einer getrennten Entsorgung unterliegt Sammlung in der Europäischen Union. Dies gilt für das Produkt

und alle mit thisem Symbol gekennzeichneten Zubehörteile. Als solche gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen in einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten

1. Produktinformationen

Das Handbuch enthalt Vorsichtsmaßnahmen und Hinweise zur Auswahl des Benutzertypes. Installation, Parametrierung, Inbetriebnahme vor Ort, Fehlerdiagnose und tägliche Wartung und Instandhaltung

1.1 Wechselrichterserie

	AT901-Serie				Bremswiderstand
Modell		Adaptiver Motor		Ausgabe Aktuell:A	IN	Ohm
		KW	HP
22 901-7K5G1		7.5	10	34,0	600	40

1.2 Produktspezifikation

Projekt		Standard
Basic Funktion	System	Stromvektor-Universalfrequenzumsetzer
	Fahrenheit	mitochenfreteurienzahlen Leistungskausholderung.
	Maximag	Vektorsteuerung: 0-500 Hz
	Frequenz	V/F-Steuerung: 0 - 3200 Hz.
	Träger	0,5 kHz - 16 kHz
	Frequenz	Die Trägerfrequenz kann eingestellt werden
	Frequenz	Automatiechstenrechnender Belastung
	Auflösung	Simulationseinstellung: ±0,025 %
	Auflösung Regelungsmodus: Offene Vektorregelung (SVC)
		V/F-Steuerung
	Anlaufdrehmoment	Typ-G-Modus: 0,3 Hz/150 % (SVC).
		Typ-P-Modus: 0,3 Hz/100 % 1:100
	Bereich von ADJ	(SVC) ±0,5 %
	Stabiele Schwindigkeit	(SVC)
	Überleitung Kapazität	Typ G:150 % Nennstrom für 120 s; 180 % für 1T0ypse P:120% Nennstrom für 60 s; 150 % für 3Aautomatische
		% Nennstrom für 60 s; 150 % für 3Aautomatische
	Drehmometeranstieg	Drehmometerhöhung; MTharnueawl
	V/F-Kurve	taoyrsq:usetrianicgrhetalsinee::0m.1u%lti--p3o0i.n0t%;
	Kurve Acc/Dec-Modus	Beselkunzäles-V#/Kerweger(104.4), 6,19Grad und 6der S-Kurve, vier Beschleunigungs-/Verzügerungszeiten, Beschleunigungs-/Verzügerungszeitbereich 0,0-6500,0 s
	Gleichstrombremsung	Bremsfrequenz: 0,00 Hz - Maximalfrequenz; Bremszeit: 0,0 s - 36,0 s Bremsstromwert: 0,0 % - 100,0 %
	Gesetzliche Kontrolle	Jog-Frequenzbereich: 0,00 Hz - 50,00 Hz; Beschleunigungs- und Verzügerungszeit: 0,0 s - 6500,0 s.
	Bis zu 16 Segmentgeschwindigkeitsläufe mit integrierter SPS oder Steuerung
	Terminal eingebauter PID	Es kann nicht realisieren die Prozesssteuerung geschlossener Regelkreis
	AVR-Funktion: Wenn	die Eingangsspannung schwankt, kann die
	Stallkontrolle	Ausgangsspannung, sparschaften wertstand autahaltsen begrenzt, um früiges Auslösen aufgrund von Überspannung zu verhindern.
	Schneller Strom Begrenzung	Minimieren Sie den Überstromfehler und schützen Sie den normalen Betrieb des Frequenzumrichters
	Drehmomentgrenze	Automatische Drehmomentbegrenzung während des Betriebs.
	Sozigkeitschernversorgung	Bej, eine rechtsächsrechtig ausstehmal ausfallübbiter strome zu verhindern.
	Umwirgrechung der Stromversorgung erforderlich.
Betrieb	BefehlQuelle	Bedienfeld, Bedienterminal, Serieille Schnittstelle, kann auf verschiedene Arten umgeschaltet werden
	Frequenz Quelle	Panelpotentiometer, Nummer angegeben, externer analoger Spannungs-/Stromeingang und serieller Port-Eingang.Kann auf verschiedene Arten umgeschaltet werden
	Eingangsanschlüsse:	Fünf digitale Eingangsanschlüsse, 1
		analoger Mengen-Eingangsanschluss;
		Ein 0-10-V-Spannungs- oder 0-20-mA-Stromeingang;
	Ausgabe Terminal	1 digitaler Ausgangsanschluss
		1 Relaisausgangsklemme (TA, TB, TC)
		1 analoger Ausgangsanschluss, darüber 0-10 V oder 0-20 mA Spannungsausgang
	Schutz Funktion	Erkennung von Kurzschlüssen beim Einsatz des Motors, Schutz vor Phasenverlust am Eingang und Ausgang, Überstromschutz, Überspannungsschutz, Unterspannungsschutz, Überhitzungsschutz und Überlastschutz usw.
Schleife Die Umwelt	Ort verwenden	Innenbereich, keine direkte Sonneneinstrahlung, kein Staub, keineätigenden oder brennbaren Gase, kein Ölnebel, kein Dampf, kein Wasser oder Salz usw.
	Über dem Meer Ebene	unter 1000m 2C116699
	Umgebung Temperatur	-10 °C bis +40 °C (Umgebungstemperatur ist 40 °C bis 50 °C,itte verringern Sie die Menge)
	Luftfeuchtigkeit	Weniger als 95 % relative Luftfeuchtigkeit, wasserfreie Kondensation
	vibrieren	Weniger als 5,9 m/s (0,6 g)

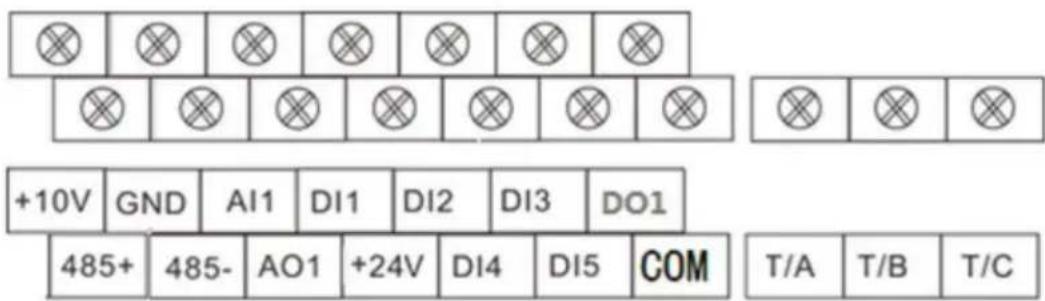

1.3 Beschreibung der Steuerschleife und des Hauptschleifenanschlusses

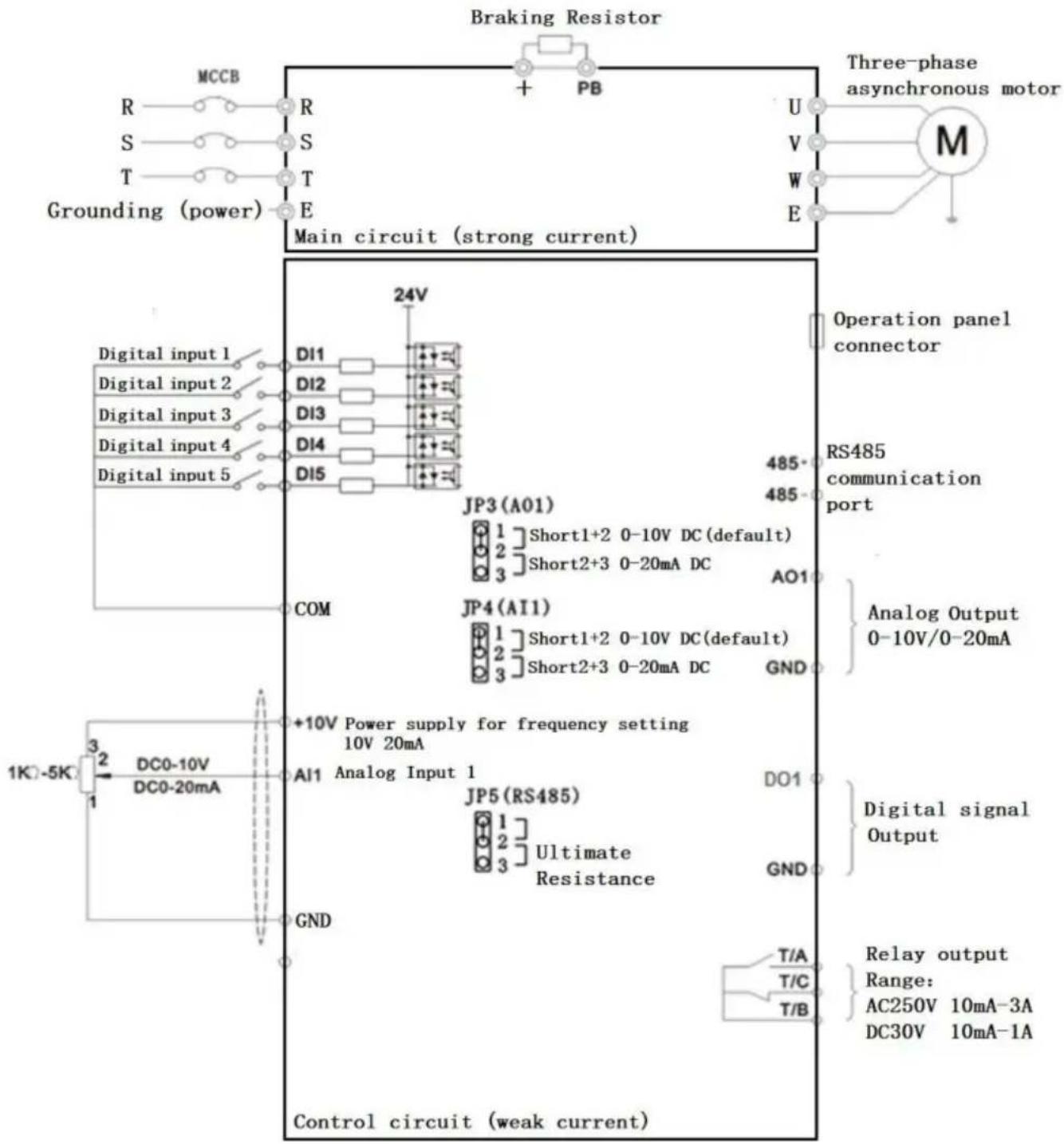

Abbildung 1-3-1 0,75-11,0 kW Schaltplan Steuerklemenbeschreibung

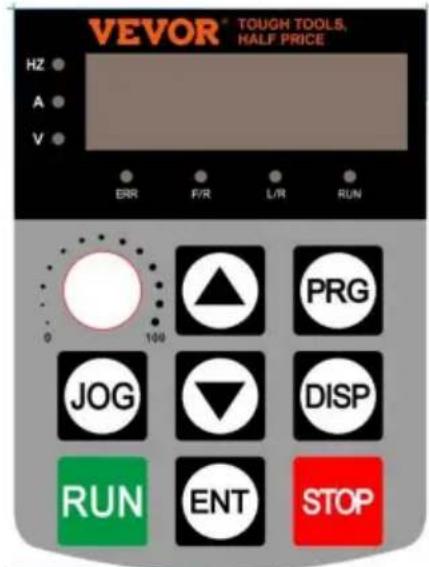

2. Bedienung und Anzeige

Beschreibung der Funktionsanzeigelampe

Hz:Frequenzanzeige-Kontrollleuche
V : Spannungsanzeigelampe
y A: Stromanzeigelampe
y ERR: Störungsanzeigelampe
F/R: Vorwarts- und Rückwartskontrolleuche
/ : Kontrollleuche für Kommunikationssteuerung
y RUN: Betriebskontrolleuche

Schlüsselsymbol	Name	Funktionsdeklaration
PRG	Programmierung Schlüssel	Menü betreten oder verlassen, mit Parameter Änderung
HNO	Bestimmen Sie die Schlüssel	Rufen Sie das Menu auf und bestätigten Sie die Parameteinstellung
dehy	Obere Taste	Inkrementieren von Daten- oder Funktionscodes
dehy	Ab-Taste	Abnehmende Daten- oder Funktionscodes
ANZEIGE	Umschalttaste	Wählen Sie das Parametermodifiziererbit und die Inhalt anzeigen
LAUFEN	Führten Sie den Schlüssel aus	Starten Sie den Wechselrichter unter der Tastatur Betriebsart
STOPPEN	Stop-/Reset-Taste Betrieb	stoppen/reseten,
JOGGEN	Jog-Taste	Beschränkt auf den Funktioncode P08.01

Legen Sie die Parametermethode fest:

1. Drücken Sie die Taste PRG, um P 0.00 anzuzeigen. 2. Wahlen

Sie mit den Tasten y y und DISP die zu andernde Parameternummer aus.

Mit der ENTER-Taste wird der Parameter eingegeben.

1. y y und DISP Tastenändern Parameterwerte, ENTER Taste Parameter speichern, 4. Wenn Sie andere Parameterändern müssen, wiederholen Sie 2,3, Schritte, wie Änderung

Nach Abschluss der Arbeiten kehren Sie mit der Taste PRG zur Frequenzschnittstelle zusück.

1. Übersichtstabelle der Funktionparameter:

P00, Überwachungsgruppe
P00.00	Lauffrequency	0,00 ð 320,00 Hz (P01.22 = 2) -
P00.01	Stellen Sie die Freqenz ein	0,0 ð 3200,0 Hz (P01.22 = 1) -
P00.02	Sammelschienenspannung (V)	0,0 V ð 3000,0 V	-
P00.03	Ausgangsspannung (V)	0 V bis 1140 V	-
P00.04	Ausgangsstrom (A)	0,00 A bis 655,35 A	-
P00.05	Ausgangsleistung (kW)	0 ð 32767	-
P00.06	Ausgangsdrehmoment (%)	-200,0 % ð 200,0 %	-
P00.07	OF-Eingangszustand	0 ð 32767	-
P00.08	DO-Ausgangszustand	0 ð 1023	-
P00.09	AI1 Spannung (V)	0,01 V	-
P00.10 AI2	Spannung (V) oder Strom (mA)	0,00 V ð 10,57 V0,00 mA ð 20,00 mA	-
P00.12	Zähwert	0 ð 65535	-
P00.13	Längenwert	0 ð 65535	-
P00.14	Drehzahlanzeige laden	0 ð 65535	-
P00.15	PID-Einstellung	0 ð 65535	-
P00.16	PID-Rückmeldung	0 ð 65535	-
P00.17	SPS-Stufe	0 ð 65535	-
P00.18	Pulseingangsfrequency	0 ~ 100 kHz	-
P00.19	Rückkopplungsgeschwindigkeit (Hz)	-320,00 Hz ~ 320,00 Hz	-
P00.20	Verbleibende Laufzeit	-320,00 MHz MHz Hz	-
P00.21	AI1 Spannung vor der Korrektur	0,000 V ð 10,570 V	-
P00.22	AI2 Spannung/Strom vorKorrektur	0,000 V ð 10,570 V0,000 mA ð 20,000 mA	-
P00.24	Lineargeschwindigkeit	0 ð 65535 m/Min	-
P00.25	Aktuelle Leistung Zeit	0 bis 6500 Min	-
P00.26	Aktuelle Laufzeit	0,0 ð 6500,0 Min	-
P00.28	Kommunikationseinstellungen	-100,00 % ð 100,00 %	-
P00.30	Frequenz X Anzeige	0,00 Hz bis 500,00 Hz	-
P00.31	Frequenz Y Anzeige	0,00 Hz bis 500,00 Hz	-
P00.32 Einen beliebigen Speicheradresswert anzeigen		0 yy 65535	-
P00.35	Zieldrehmoment, (%)	0,0°yy 359,9°	-
P00.37	Leistungsfaktor Winkel		-
P00.39 Zielspannung der VF-Trennung		0 V ~ Motornennspannung	-
P00.40 Ausgangsspannung der VF-Trennung		0 V ~ Motornennspannung	-
P00.41	Statusanzeige des IN-Eingangs	-	-
P00.42	DO-Eingangsstatusanzeige	-	-
P00.43	DI-Funktion Statusanzeige 1	(Funktion 01. Funktion 40)-	-
P00.44 DI-Funktionstatus optische Anzeige 2		(Funktion 41. Funktion 80)-	-
P00-45	Fehlermeldung	-	-
P00-59	Stellen Sie die Häufigkeit (%) ein.	-100,00 % yy 100,00 %	-
P00-60	Ausführungshäufigkeit (%)	-100,00 % yy 100,00 %	-
P00-61	Wechselrichterzustand	0 yy 65535	-

ü-verenderbarer Parameter unter allen Bedingungen ü- nicht veränderbarer Parameter im Ausführungsstatus -der aktuell erkannte Parameter, nicht veränderbar
FC	Name	Bereich festlegen	Fabrik Wert	ändern
P01 Basische Funktionelle Gruppe
P01.00	G/P-Typ	1: Typ G (konstante Drehmomentbelastung Modell) 2: Typ P (Lüfter und Wasserpumper Modell)	1 ü
P01.01	1. Motorsteuerung Modus	0: Geschwindigkeitssensorloser Vektor Kontrolle 2: V/F-Steuerungsmodell	2 ü
P01.02	Betrieb Befehl	0: Befehl zum Ausführten über das Bedienfeld Kanal ("L/R"-Leuchten aus)	0 ü
	Kanal	1: Terminal Run-Kanal ("L/R" leuchtet)2: KommunikationsbefohlKanal(L/R"-Lichter blinken)
P01.03	HauptfrequenzQuelle X	0: Digital eingestellt (voreingestellteFrequenz P01.08, Tastenfeld y/yy,Stromausfall)1: Digitaleinstellung (voreingestellteFrequenz P01.08, Tastenfeld y/yy,Speicher für Leistungsabfall)2: AI1 Analog-Set (0-10yV);3: AI2 Analog-Set (0-10yV oder20ymA);4: Panel-Potentiometer; 5:Impuls-Set (0-50ykHz DI5); 6:Mehrstufiger Geschwindigkeitslauf-Set 7: Einfaches PLC-Set;8: PID-Regelung eingestellt;9: Kommunikationssatz.	4 yy
P01.04	SekundärfrequenzquelleUND	Wie P01.03(Hauptfrequenzquelle X) eingestellt	0 yy
P01.05	Auswahl einschränken aufY beiFrequenzüberlagerung	0: Im Vergleich zur yP01.10yMaximalfrequenz 1:Relativ zur Freqenzquelle X	0 yy
P01.06	Grenze von Y, wennFrequenzüberlagerung	0 % y 150 %	100 % yy
P01.07 Frequenzquelle		Eine Ziffer: Freqenzquellenauswahl0: Hauptfrequenzquelle X1: Haupt- und Nebenbetrieb	00
		Ergebnisse (Operationsbeziehung wird durch zehn Ziffern bestimmt)2: Hauptfrequenz X und Sekundärfrequenz Y-Schalter3: Umschalten zwischen Haupt-Frequency X und Main und Ergebnisse der Sekundäroperation 4: Die Freqenz Y wechsel mit Haupt- und NebenbetriebErgebnisseZehn Ziffern: Freqenzoperationsbeziehung von X und Y0:X+Y1:X-Y2: Maximum von beiden, 3:Das Minimum von beiden.
P01.08	Präpositionshäufigkeit	0,00 Hz y Maximale Freqenz yP01.10y 50,00Hz	y
P01.09 Laufrichtung		0: Konstante Richtung, 1: Gegenrichtung	0 y
P01.10	Maximale Ausgangsfrequenz	Vektor: 50,00 Hz ~ 500,00 HzV/F: 50,00 Hzy2000,00 Hz	50,00Hz	y
P01.11	Obere Grenzfrequency Quelle	0: yP01.12y Einstellung 1: AI1 Einstellung2: AI2 Einstellung3: AI3Einstellung 4: Impulseinstellung (0y50KHZ DI5); 5: Kommunikations-Setup	0 y
P01.12	Obere Grenzfrequency	yP01.14yy yP01.10y	50,00Hz	y
P01.13	Oberer Grenzwert für Frenzbias	0,00 Hz y yP01.10y	0,00 Hz y
P01.14	Untergrenze Frequenz	0,00 Hz y P01.12y	0,00 Hz y
P01.15 Trägerfrequenz		0,5 kHz y 16,0 kHz	Für Modell y
P01.16	Trägerfrequenz Mit der Temperatur anpassen	0: Nein,1: Ja	1 y
P01.17	Beschleunigungszeit 1	0,00 s - 650,00 s (P01.19 = 2) 0,0 s y 6500,0 s (P01.19=1) 0 s bis 65000 s (P01.19 = 0)	Für Model	y
P01.18	Verzögerungszeit 1	Referenzfrequenz yP01.25y		y
P01.19	Zeiteinheit von Beschleunigung und Verzögerungszeit	0:1 Sekunden 1: 0,1 Sekunden 2: 0,01 Sekunden	1 y
P01.21	Bias-Frequency der Frequenz Y bei Überlagerung	0,00 Hz y Maximale Ausgangsfrequency yP01.10y	0,00 Hz y
P01.22	Auflösung von Frequenz	Auflösung aller Freqizen Befehle.	2 y
P01.23	Ausschalten Speicher für Digitale Frequenzeinstellung	0: Kein Speicher 1: Speicher	0 y
P01.24	Auswahl der Motorparametergruppe	0: Motorparametergruppe 1, Befehle: Motorparametergruppe 2.	0 y
P01.25	Referenz Häufigkeit von Beschleunigung und Verzögerungszeit	0: Maximale Freqenz yP01.10y 1: Einstellfrequency 2:100Hz	0 y
P01.26	Laufzeit Frequenzanweisung AUF/AB	0: Betriebsfrequenz, 1: Freqenz einstellen	0 y
	Benchmark
P01.27	BefehlsquellegebündtFrequenzquelle	Einstellige Zahl: Häufigkeit derBefehlsbindung im BedienfeldQuellenauswahl0: Keine Binding 1: Digitales Set2:Al1 3:Al2 4:Al35: Impulssatz (0-y50KHZ DI5);6: Mehrsegmentgeschwindigkeit;7: Einfache SPS8: PID-Wert9: KommunikationssetZehnstellige Zahl: Quelle derTerminalbefehlsbindungsfrequencyAuswahl100-stellig: KommunikationsbefohlBinding FrequenzquellenauswahlTausenderstelle: AutomatischesAusführten der BindungsfrequencyAuswahl	0000 y
P02 Asynchronmotor Parametergruppe 1
P02.00	Motortyp	0: gewöhnlicher Asynchronmotor,1: Asynchronmotor mitvariabler Frecenz	0 y
P02.01	Nennleistung vonMotor	0,1 kW y 400,0 kW	NachzurModellVon denWechselrichter	y
P02.02	Nennspannung vonMotor	1 V bis 2000 V		y
P02.03	Bemessungsstrom vonMotor	0,01 A bis 655,35 A(Wechselrichterleitung <=55kW)0,1A~6553,5A(Wechselrichterleitung >55kW)		y
P02.04	Nennfrequenzdes Motors	0,01 Hz - MaximaleAusgangsfrequencydehydration		dehydration
P02.05	Nenndrehzahl vonMotor	1 U/mindehydration65535 U/min		dehydration
P02.06	Statorwiderstanddes Motors	0,001dehydration65,535dehydration(Wechselrichterleistung<= 55 kW) 0,0001dehydration6,5535dehydration(Wechselrichterleistung > 55 kW) 0,001dehydration		dehydration
P02.07	Rotorwiderstanddes Motors	65,535dehydration(Wechselrichterleistung <= 55kW) 0,0001dehydration6,5535dehydration(Wechselrichterleistung > 55 kW)0,01 mHdehydration655,35		dehydration
P02.08	Dichttheitdes Motors	mH(Wechselrichterleistung <=55kW)0,001 mAh bis 65,535 mH(Wechselrichterleistung > 55		dehydration
P02.09	Gegenseitiger Widerstanddes Motors	kW) 0,1 mHdehydration6553,5 mH(Wechselrichterleistung <= 55 kW)0,01 mHdehydration655,35 mH(Wechselrichterleistung > 55kW)		dehydration
P02.10	Leerlaufstrom vonder Motor	0,01 AdehydrationP02.03(Wechselrichterleistung <= 55 kW)0,1 A bis P02.03(Umrichterleistung		dehydration
P02.37 Tuning-Ausbuhl	> 55kW) 0: KeinBetrieb 1: Optimierung beiMotorstillstand 1 2:Dynamische Optimierung desMotors 3: Optimierung bei Motorstillstand 2		0dehydration
P03 Vektorregelungsparameter der Motorgruppe 1
P03.00	Drehzahlreglerproportional 1	1 bis 100	30dehydration
P03.01	Drehzahlregler-Integrationszeit 1	0,01 s储能 10,00 s	0,50 s储能
P03.02	Schaltfrequenz1	0,00 y储能 P03.05y	5,00 Hz y
P03.03	Drehzahlreglerproportional 2	1 bis 100	20 y
P03.04	Geschwindigkeitsregler-integrationszeit 2	0,01 s储能 10,00 s	1,00 s y
P03.05	Schaltfrequenz2	P03.02 yMaximale Ausgangsfrequenz yP01.10y	10,00 Hz y
P03.06	Vektorsteuerung vondie Schaltverständigung	50 % y 200 %	100 % y
P03.07	SVC-Drehm对象滤波时间 Konstanten	0,000 s储能 0,100 s	0,050 s y
P03.09	Drehmoment-ObergrenzQueelle unterDrehzahlregelungModus	0: P03.10 Einstellung1: AI1; 2: AI2;3: AI3;4: Impulssatz (DI5);5: Kommunikationseinstellungen;6: MIN (AI1, AI2)7: MAX (AI1, AI2)	0 y
P03.10	Obere Drehmomentgrenzenuter DrehzahlSteuermodus	0,0 % y 200,0 %	150,0 % y
P03.13	Proportionaler GewinnvonErregungVerordnung	0 y 60000	2000 y
P03.14	Integraler Verständigungsgewinnder AnregungVerordnung	0 y 60000	1300 y
P03.15	Proportionalverständigung	0 y 60000	2000 y
	von Drehmomentregelung
P03.16	Integralverständigung der Drehmomentregelung	0 yy 60000	1300 y
P04 V/F-Steuerparameter
P04.00 VF-Kurveneinstellung	0: lineare Kurve V/ F1: Mehrpunktcurve V/F 2:Kurve 1 mit abnehmendemDrehmoment (quadratische Kurve)3: Kurve 2 mit abnehmendem Drehmoment(1,2 Leistung)4: Kurve 2 mit abnehmendem Drehmoment(1,4 Leistung)6: Kurve 2 mit abnehmendem Drehmoment(1,6 Leistung)8: Kurve 2 mit abnehmendem Drehmoment(1,8 Leistung)10: VF vollständig getrennter Modus11: VF-Halbtretnungsmodus 0,0		0 y
P04.01	Einstellung der	% (Automatisches Hubdrehmoment);0,1 % bis 30,0 %	Nach Model	y
P04.02		0,00 Hz y MaximaleAusgangsfrequency yP01.10y	50,00 Hz y
P04.03	Drehmomentverständigung	0,00 Hz y yP04.05y	0,00 Hz y
P04.04	Abschallpunkt der	0,0 % y 100,0 %	0,0 % y
P04.05	DrehmomentverständigungMehrpunkt-	yP04.03y y yP04.07y	0,00 Hz y
P04.06	V/F-Frequenz 1Mehrpunkt-V/F-Spannung	0,0 % y 100,0 %Mehrpunkt-V/F-Frequenz 2 Mehrpunkt-V/F-Spannung 2	0,0 % y
P04.07	Mehrpunkt V/F Freq. 3	ëP04.05ëy ð Motorleistung Frequenz ðP02.04ëy	0,00 Hz ð
P04.08	Mehrpunkt V/F Spannung	0,0 % ð 100,0 %	0,0 % ð
P04.09	3 V/F Steuerung Schlupffrequencykompensation	0,0 % ð 200,0 %	0,0 % ð
P04.10	V/F Über Anregungsverständigung	0 ð 200	64 ð
P04.11	Schwingung Unterrückungsgewinn für V/F	0 ð 100	Nach Model ð
P04.13	Spannungsquelle durch VF getrennt	0: Digitale Einstellungen ðP04.14ëy 1:Al1 2:Al2 3:Al3 4: Impulseinstellung (DI5) 5: Mehrfachanweisung 6: Einfache SPS 7: Der PID 8: Kommunikation Einstellung Hinweis: 100,0%, entspricht der Motornennspannung	0 ð
P04.14	Spannung für VF-Trennung	0 V ð Motornennspannung	0 V ð
P04.15	Spannungsanstiegszeit der VF-Trennung	0,0 s ð 1000,0 s Hinweis: Zeit, wenn 0V steigt auf Nennspannung des Motors.	0,0s ð
P04.16	Spannungsabfallzeit der VF-Trennung	0,0 s ð 1000,0 s Hinweis: Zeitpunkt, an dem die Nennspannung des Motors auf 0 V fällt	0,0s ð
P04.17	Abschaltmodus der VF-Trennung	0: Frequenz und Spannung fallen getrennt auf 0; 1: Frequenz sinkt nach dem Spannungsabfall auf 0 -	0 ð
P04.18	ÜberstromstillstandAktionsstrom	50 %dehy200%	150 %dehy
P04.19	Unterrückung vonÜberstromstillstand	0: Deaktivieren,1: Aktivieren.	1	dehy
P04.20	Unterrückungsgewinn von Über0dehy100		20dehy
P04.21	EntschädigungKoeffizient vonAktion überaktueller Stand	50 %dehy200%	50 %dehy
P04.22	Überspannungs-Blockier-Aktionsspannung	650,0 V - 800,0 V	760,0 Vdehy
P04.23	Unterrückung vonÜberspannungs-Blockier-	0: Deaktivieren,1: Aktivieren.	1dehy
P04.24	Frequenzveränderungder Unterrückungvon Überspannungs-Blockier	0dehy100	30dehy
P04.25	Spanningsveränderungder Unterrückung vonÜberspannungs-Blockier-Spanningsveränderung	0dehy100	30dehy
P04.26	Maximaler AnstiegFrequenzgrenze fürÜberspanningsstillstand	0dehy50 Hz	5 Hzdehy
P05-Gruppe, Eingabeparameter
P05.00	DI1-Klemme Funktion	0: Keine Funktion;1: Vorwärtlauf (FWD) oderLäuft;2: Rückwärtlauf (REV) oderVorwärtis-/Rückwärtschalter3: Dreidraht-Laufsteuerung 4:Vorwärtis-Jog-Steuerung (FJOG)5: Rückwärtis-Jog-Steuerung (RJOG)	1	dehy

6: Freqenzerhöhung (Klemme nach oben)7: Frequenz verringern (KlemmENACH UNTEN)8: Freie Abschaltsteuerung9: Externer Reset-Signaleingang(RST)10: Betrieb unterbrechen; 11:Externer Fehler, normalerweise offener (NO)Eingang 12:Mehrfachgeschwindigkeit1 13: Mehrfachgeschwindigkeit2 14: Mehrfachgeschwindigkeit3 15: Mehrfachgeschwindigkeit4 16: ACC/DEC-Zeitauswahl 1 (TT1)17: ACC/DEC-Zeitauswahl 2 (TT2)18: Frequenzquellenschalter 19: UP/DOWN Frequenz Nulllöschen(Terminal, Tastatur)20: Befehlssalter ausführtenKlemme 121: VFD ACC/DEC verbieten22: PID-Regelung Pause23: PLC-Zustand zugückgesetzt24: Pendelfrequency Pause25: Zählereingang26: Zähler zugückgesetzT27: Längenzähleingang 28:Längenrücksetzung29: Drehmomentregelung deaktivieren30: Impulseinstellung (nur DI5 kanneingestellt werden, P05.04=30)31: Reserviert;32: Gleichstrombremsung(sofort);33: Externer Fehlereingang (normalerweise

		geschlossen-NCy34: FrequenzänderungErmöglicht35: PID-Eingangssignal umgekehrt;36: Außenparkplatz Terminal 137: Befehlsschalter ausführtenTerminal 238: PID-Integral-Pause;39: Frequenz X schaltet mit dervoreingestellen Trenquenz40: Frequenz Y schaltet mit dervoreingestellen Trenquenz41: Motorausbahl Klemme 143: Der PID-Parameterschalter44: Benutzerdefinieter Fehler 145: Benutzerdefinieter Fehler 246: Schalter für Drehzahlregelung/Drehmomentregelung47: Not-Halt48: Außenparkplatz Terminal 249: Langsame Gleichstrombremsung50: Laufzeit gelöscht;51: Zweidrahtsteuerung / DreidrahtsteuerungSteuerschalter52: Umkehrspere;
P05.01	DI2-AnschlussFunktionalityt		4 y
P05.02	DI3-KlemmeFunktionalityt		9 y
P05.03	DI4-KlemmeFunktionalityt		12 y
P05.04	DI5-KlemmeFunktion(nur DI5 kann		13 y
	Einstellung Puls Funktion, P05.04=30)
P05.10 DI-Filterzeit		0,000 s储能 1,000 s	0,010s储能
P05.11	Terminalsteuerung Modus	0: Zweidraht-Steuergesmodus 1,1: Zweidraht-Steuergum Modus 2,2: Dreidraht-Steuergum Modus 1,3: Dreidraht-Steuermodus 2.	0 y
P05.12	Frequenz Einstellschnitt Höhe	0,001 Hz/s - 65,535 Hz/s	1,00 Hz/s y
P05.13	Min. KI-Einsatz Kurve 1	0,00 V储能 P05.15	0,00 V储能
P05.14	Entsprechend Wert der Al-Kurve 1er Min. Eingang	-100,0 %储能 +100,0 %	0,0 %储能
P05.15	Max. Eingang von Al Kurve 1	P05.13 y +10,00 V	10,00 V储能
P05.16	Entsprechend Wert der Al-Kurve 1er Max.	-100,0 %储能 +100,0 %	100,0 %储能
P05.17	Eingang Al Kurve 1 Filterung Zeit	0,00 s储能 10,00 s	0,10 s储能
P05.18	Min. der KI-Kurve 2. Eingang	0,00 V储能 P05.20	0,00 V储能
P05.19	Entsprechend Wert der Al-Kurve 2er Min. Eingang	-100,0 %储能 +100,0 %	0,0 %储能
P05.20 Max.	Eingang von Al2	P05.18 y +10,00 V	10,00 V储能
P05.21	Entsprechend Wert der Al-Kurve 2er Max. Eingang	-100,0 %储能 +100,0 %	100,0 %储能
P05.22	Al-Kurve 2-Filterung Zeit	0,00 s yy 10,00 s	0,10 s yy
P05.23	Min. der KI-Kurve 3. Eingang	-10,00 V yy P05.25	-10,00 V yy
P05.24	Entsprechend Wert der Al-Kurve 3er Min. Eingang	-100,0 % yy +100,0 %	0,0 % yy
P05.25	Max. Eingang von Al Kurve 3	P05.23 yy +10,00 V	10,00 V yy
P05.26	Entsprechend Wert der Al-Kurve 3's Max. Eingang	-100,0 % yy +100,0 %	100,0 % yy
P05.27	Al Kurve 3 Filterung Zeit	0,00 s yy 10,00 s	0,10 s yy
P05.28	Min. Wert von Impulseingang	-10,00 V yy P05.25	0,00 V yy
P05.29	Entsprechend Wert von Pulse Min. Eingabe	-100,0 % yy +100,0 %	0,0 % yy
P05.30	Max. Wert von Impulseingang	P05.23 yy +10,00 V	10,00 V yy
P05.31	Entsprechend Wert von Pulse Max.	-100,0 % yy +100,0 %	100,0 % yy
P05.32	Eingangsimpulsfilterung Zeit	0,00 s yy 10,00 s	0,10 s yy
P05.33 AI Kurvenauswahl	Einzelbit: Al1-Kurvenauswahl1: Ich habe 1 Hure(14:00 Uhr, siehe P05.13 ~ P05.16)2: Ich habe 2 Huren(14:00 Uhr, siehe P05.18 ~ P05.21)3: Ich habe 3 Huren(14:00 Uhr, siehe P05.23 ~ P05.26)	321 yy
		4: Ich habe 4 Huren(16:00 Uhr, siehe P24.00ÄP24.07)5: Ich habe Huren 4(16:00 Uhr, siehe P24.08ÄP24.15)Zehn Bit: Al2-Kurvenauswahl (dasselbe wie Einzelbit 1-5)Hundert Bit: Al3-Kurvenauswahl(das gleiche wie oben)
P05.34	Die KI ist unter das MinimumEingangseinstellungAuswahr	Einzelbit: Al1 unter Min.-Eingangseinstellung 0: EntsprechenderWertvon Min.-Eingang 1: 0,0%Zehn Bit: Al2 unter Min.Eingangseinstellung (dasselbe wie Hunderterbit: Al3 unter Min.Eingangseinstellung (wie oben)	000 yEinzelbit 1-2)
P05.35 DI1	Verzögerungszeit	0,0 s储能 3600,0 s	0,0s储能
P05.36 DI2	Verzögerungszeit	0,0 s储能 3600,0 s	0,0s储能
P05.37 DI3	Verzögerungszeit	0,0 s储能 3600,0 s	0,0s储能
P05.38	Klemme DI1-DI5gültigModusauswahl	0: Hohes effektives Niveau, 1: Piedrigess effektives NiveauEinzelbit: DI1;Zehn Bit: DI2;Hunderterbit: DI3;Tausend Bit: DI4,Zehntausend Bit: DI5	00000 y
P05.39	Klemme DI6-DI7gültigModusauswahl	0: Hohe Wirksamkeit, 1: Piedrig Niveau effektivEinzelbit: DI6,	00000 y

		Zehn Bit: DI7
P06-Gruppe, Ausgabeparameter
P06.01	DO1-Ausgang Funktionauswahl	0: Kein Ausgang 1: Betriebsanzeige; 2: Fehlerausgang (für frei en Abschaltfehler)3: Frequenzpegel-Erkennungssignal 1 (P14T1)4: Frequenzankunftsanzeige (FAR)5: VFD-Nulldrehzahlbetrieb (beim Betrieb)6: Motorüberlastung Frühwannung7: Wechselrichterüberlastung Frühwannung8: Der Set Count kommt9: Der angegebene Zählerstand ist erreicht10: Länge erreicht11: Der PLC-Zyklus ist abgeschlossen2 y12: Kumulierte Laufzeit kommt an13: Frequenzbegrenzung14: Drehmomentbegrenzung15: Betriebsbereit16: AI1 > AI217: Ausgangsfrequenz erreicht Obergrenze Limit18: Ausgangsfrequenz erreicht Untergrenze (beim Betrieb)19: Unterdruck-Statusausgabe 20: Kommunikationseinstellung 21: Standort ist abgeschlossen (reserviert) -	0 y
P06.02	Steuerplatine Relais (TA-TB-TC) Funktion Auswahl

		22: Standortnahme (reserviert)23: Stillstand 2 (wird auch beim Herunterfahren ausgegeben)24: Kumulierte Einschaltzeitkommen an25: Frequenzpegel-Erkennungssignal2 (P14T2)26: Ausgangsfrequenz 1 erreicht27: Ausgangsfrequenz 2 erreicht28: Ausgangsstrom 1 erreicht 29:Ausgangsstrom 2 erreicht 30: Regulärerreicht 31: EingangssignalAl1 übersritten 32: Lastabfall 33:VFD-Rückwärtslauf 34:Nullstromzustand35: Das Power-ModulTemperatur erreicht 36:Ausgangsstrom außerhalb desGrenzwertes 37: Ausgangsfrequenzerreicht Untergrenze (Abschaltung auch Ausgang)38: Fehlerausgang (alle Fehler)39: MotorüberhitzungVorwarnung40: Diese Laufzeit wird erreicht41: Fehlerausgang (für frei Abschaltfehler und kein Unter Druckausgang)
P06.07	Auswahl der AO1-Ausgangsfunktion	0: Betriebsfrequenz, 1:Eingestellte Frequenz	0 yy
P06.08	Auswahl der AO2-Ausgangsfunktion	2: Ausgangsstrom, 3: Ausgangsdrehmoment,4: Ausgangsleistung,5: Ausgangsspannung,	1 yy
		6: Eingangspulsfrequenz.7:Al1 8:Al29:Al310: Länge11: Zähwert12: Kommunikationseinstellung,13: Motordrehzahl14: Ausgangsstrom. (100,0 %Entspricht 1000,0A)15: Ausgangsspannung (100,0%Entspricht 1000,0 V)16: Motorausgangsdrehmoment(Prozentsatz des tatsächlichen Wertesbezogen auf die Motorleistung)17: VFD-Ausgangsdrehmoment(Prozentsatz des tatsächlichen Wertes relativ zur VFD-Bewertung)
P06.10	AO1 Null-BiasKoeffizient	-100,0 % ð +100,0 %	0,0 % ð
P06.11	AO1-Verstärkung	-10,00 ð +10,00	1,00 ð
P06.12	AO2 Null-BiasKoeffizient	-100,0 % ð +100,0 %	0,0 % ð
P06.13	AO2-Verstärkung	-10,00 ð +10,00	1,00 ð
P06.17	DO-AusgangsverzögerungZeit	0,0 s ð 3600,0 s	0,0s ð
P06.18	RELAY-AusgangVerzögerungszeit	0,0 s ð 3600,0 s	0,0s ð
P06.19	RELAY2-AusgangVerzögerungszeit	0,0 s ð 3600,0 s	0,0s ð
P06.22	DO-Ausgang gültigStatusauswahl	0: Positive Logik, 1: Anti-LogiKeinzelbit: DOZehn Bit: RELAY1	00000 ð
		Hundert Bit: RELAY2
P07-Gruppe, Start- und Stopp-Steuerungssparameter
P07.00 Startmodus	0: Direktstart1: Beginnen Sie mit der Geschwindigkeitsverfolgung2: Gleichstrombremsung + Start mitStartfrequenz	0 yy
P07.01	GeschwindigkeitsverfolgungVerfahren	0: Beginnen Sie mit dem HerunterfahrensFrequenz1: Beginnen Sie mit derArbeitsfrequenz2: Beginnen Sie mit dem MaximumFrequenz	0 yy
P07.02	Geschwindigkeit derGeschwindigkeitsverfolgung	1 bis 100	20 yy
P07.03 Startfrequenz		0,00 Hz bis 10,00 Hz	0,00 Hz yy
P07.04	Start-HäufigkeitHaltezeit	0,0 s yy 100,0 s	0,0s yy
P07.05	DC-Bremsstrombeim Start	0 % yy 100 %	0 % yy
P07.06	DC-Bremszeit beiStart-up	0,0 s bis 100,0 s	0,0s yy
P07.07	BeschleunigenUndVerzögerungsmodus	0: linearer Acc/Dec-Modus1: S-Kurve Beschleunigungs-/Verzögerungsmodus A2: S-Kurve Beschleunigungs-/Verzögerungsmodus B	0 yy
P07.08	Zeitverhältnis von StartSegment in SKurve	0,0 %yy100,0 %-P07.09y	30,0 % yy
P07.09	Zeitverhältnis von StartSegment in SKurve	0,0 %yy100,0 %-P07,08y	30,0 % yy
P07.10	Stoppmodus	0: Abbremsen bis zum Stillstand 1: Ausrollen bis zum Stillstand	0 yy
P07.11	FrequenzSchwellenwert von DCBremse	0,00 Hz ~ Maximalfrequenz.yP01.10y	0,00 Hz yy
P07.12	DC-BremsverzögerungZeit	0,0 s yy 100,0 s	0,0s yy
P07.13 DC	Bremsstrom	0 % yy 100 %	0 % yy
P07.14	DC-Bremszeit beistoppen	0,0 s yy 100,0 s	0,0s yy
P07.15	GleichstrombremseAuslastungsgrad	0 % yy 100 %	100 % yy
P07.18	Geschwindigkeitsverfolgungaktuell	30 % yy 200 %		yy
P08 Gruppe Tastaturen und Anzeigeparameter
P08.01 M-Tastenfungkction	STOPP/RESETTastenfungkction	0: Die M-Taste ist ungültig1: Umschalten zwischen RemoteSteuerung (Terminal-oder Kommunikationssteuerung)und Bedienfeldsteuerung, wennyyP01.02y =1 oder 22: FWD/REV-Schalter3: FJOG (Vorwärts-Jog-Steuerung)4: RJOG (Rückwärts-Jog-Steuerung)	0 yy
P08.02		0: Die STOP/RES-Taste Nur gültigPanel-Steuerungsmodus1: Die Taste STOP/RESgültig	1 yy
P08.03	LED zeitParameter 1 anBetriebsstatus	0000yFFFFBit00: Lauffrequency 1 (Hz)Bit01: Frenzeneinstellung (Hz)Bit02: Busspannung (V)	1F yy
		Bit03: Ausgangsspannung (V) Bit04: Ausgangsstrom (A) Bit05: Ausgangsleistung (kW) Bit06: Ausgangsdrehmoment (%) Bit07: DI-Eingangsstatus Bit08: DO-Ausgangsstatus Bit09: AI1 Spannung (V) Bit10: AI2 Spannung (V) Bit11: AI3 Spannung (V) Bit12: Zählwert Bit13: Längenwert Bit14: Drehzahlanzeige laden Bit15: PID-Einstellungen
P08.04	LED zeigt Parameter 2in an Betriebsstatus	0000yFFFF Bit00: PID-Rückmeldung Bit01: PLC-Stufe Bit02: PULS Eingangsfrequency (kHz) Bit03: Lauffrequency 2 (Hz) Bit04: Restlaufzeit Bit05:Al1-korrigierte Frontspannung (V) Bit06:Al2-korrigierte Frontspannung (V) Bit07:Al3-korrigierte Frontspannung (V) Bit08: Leitungsgeschwindigkeit Bit09: Aktuelle Leistung Zeit (Stunde) Bit10: Aktuelle Laufzeit (Min) Bit11:PULSE Eingangsfrequency (Hz) Bit12: Kommunikationseinstellung Wert	0 y
		Bit13: Encoder-Rückkopplungsgeschwindigkeit (Hz)Bit14: Hauptfrequenz X Anzeige (Hz)Bit15: Sekundärfrequenz Y Anzeige (Hz)
P08.05	Parameter in Stop Status Bit07: Zähwert	0000yFFFFBit00: Eingestellte Freqenz (Hz)Bit01: Busspannung (V)Bit02: DI-EingangsstatusBit03: DO-AusgangsstatusBit04: AI1 Spannung (V)Bit05: AI2 Spannung (V)LED-AnzeigenBit06: AI3 Spannung (V)	33 y
		Bit08: LängenwertBit09: PLC-StufeBit10: Geschwindigkeit ladenBit11: PID-EinstellungenBit12: PULS Eingangsfrequency (kHz)
P08.06	Ladegeschwindigkeit Anzeigefaktor	0,0001 y 6,5000	1,0000 y
P08.07	Leistungsmodul Temperatur	0,0y y 100,0y	-	•
P08.08	Produknummer	-	-	•
P08.09	Kumulative Laufzeit	0 Std. - 65.535 Std.	-	•
P09 Gruppe, Zusatzfunktion
P09.00 Tippfrequenz		0,00 Hz ~ Maximalfrequenz.yP01.10y	2,00 Hz y
P09.01	Jog-Beschleunigungszeit	0,0 s y 6500,0 s	20,0s y
P09.02	Jog Dec-Zeit	Empfohlene Zeit: 0,4 bis 4,0 kW 7.5 Sokunden	20,0s y
P09.03	Beschleunigungszheit 2	5,5 ~ 30,0 kW 15,0S	15,0	y
P09.04	Verzögerungszeit 2	37,0 y 132,0 kW, 40,0 Sek.		y
P09.05	Beschleunigungszheit 3	160,0y 630,0KW 60,0S		y
P09.06	Verzögerungszeit 3			y
P09.07	Beschleunigungszheit 4			y
P09.08	Verzögerungszeit 4			y
P09.09 Sprungfrequenz 1		0,00 Hz ~ Maximalfrequenz. yP01.10y	0,00 Hz y
P09.10 Sprungfrequenz 2			0,00 Hz y
P09.11 Sprungfrequenz. Reichweite			0,01 Hz y
P09.12 Positiv und Umgekehrter Tod Zeit		0,0 s y 3000,0 s	0,0s y
P09.13	Umkehren Frequenz Erlaubnis	0: Erlaubt; 1: Verbieten	0 y
P09.14	Wenn die Einstellung Frequenz ist niedriger als die untere Grenze von Freq.	0: Betrieb mit niedrigerer Grenzfrequenz 1: Stopp 2: Stillstandsbetrieb	0 y
P09.15	Drop-Steuerung	0,00 Hz bis 10,00 Hz	0,00 Hz y
P09.16	Einstellung kumulative Leistung	Oh y 65000h	Oh y

zur Ankunftszeit

P09.17	Einstellungkumulativ	Oh y 65000h	Oh y
P09.18 Startschutz	Laufende Ankunft	0: Ungeschützt;	0 y
P09.19	FrequenzErkennungswert 1(P14T1)	0,00 Hz ~ Maximalfrequenz.yP01.10y	50,00Hz	y
P09.20	Verzögerungswertder Freqenzerkennung (P14T1)	0,0 % ~ 100,0 % (P14T1-Niveau)	5,0 % y
P09.21	Frequenzerreicht dieErkannte Breite	0,0 % ~ 100,0 % (MaximaleFrequenz)	0,0 % y
P09.22	FrequenzsprungsfunktionWährend Acc undDez.	0: Ungültig, 1: gültig	0 y
P09.25	Schaltfrequenz vonBeschleunigungsszeit1 und Zeit 2	0,00 Hz ~ Maximalfrequenz.yP01.10y	0,00 Hz y
P09.26	Schaltfrequenz vonVerzögerungsszeit1 und Zeit 2	0,00 Hz ~ Maximalfrequenz.yP01.10y	0,00 Hz y
P09.27	Terminal Jog-Priorität	0: Ungültig, 1: gültig	0 y
P09.28	FrequenzErkennungswert 2(P14T2)	0,00 Hz ~ Maximalfrequenz	50,00Hz	y
P09.29	Verzögerungswertder Freqenzerkennung (P14T2)	0,0 % ~ 100,0 % (P14T2-Niveau)	5,0 % y
P09.30	BeliebigeAnkunftsfrequency	0,00 Hz ~ Maximalfrequenz	50,00Hz	y
	Erkennungswert 1
P09.31	BeliebigeAnkunftsfrequency erkannte Breite 1	0,0 % ~ 100,0 % (MaximaleFrequenz)	0,0 % y
P09.32	BeliebigeAnkunftsfrequency Erkennungswert 2	0,00 Hz ~ Maximalfrequency	50,00Hz	y
P09.33	BeliebigeAnkunftsfrequency erkannte Breite 2	0,0 % ~ 100,0 % (MaximaleFrequenz)	0,0 % y
P09.34	NullstromErkennungsstufe	0,0 % y 300,0 %100,0% entspricht demMotornennstrom	5,0 % y
P09.35	Verzügerungszeit vonStromerkennung	0,01 s y 600,00 s	0,10 s y
P09.36	Aktueller Wert vonAusgabe überaktuell	0,0 % (Nicht erkannt)0,1 % ~ 300,0 % (Motornennstrom)	200,0 % y
P09.37	Verzügerungszeit vonAusgabe überStromerkennung	0,00 s y 600,00 s	0,00 s y
P09.38	BeliebigerAnkunftssstrom 1	0,0 % ~ 300,0 % (Motornennstrom)	100,0 % y
P09.39	Willkürliche Ankunftaktuelle 1 Breite	0,0 % ~ 300,0 % (Motornennstrom)	0,0 % y
P09.40	Willkürliche Ankunftaktuell 2	0,0 % ~ 300,0 % (Motornennstrom)	100,0 % y
P09.41	Willkürliche AnkunftStrom 2 Breite	0,0 % ~ 300,0 % (Motornennstrom)	0,0 % y
P09.42	TimerfungionAuswahl	0: Ungültig, 1: gültig	0 y
P09.43 Timerlaufzeit		0: P09.44 Einstellung,	0 y
	Auswahr	1:Al12: Al23: Al3Analoger Eingangsbereich entsprichtyP09.44y
P09.44	Zeitgeber lauft Zeit	0,0 Min. y 6500,0 Min	0,0Min y
P09.45	Unterer Grenzwert fürden Schutzwert derEingangsspannung A1	0,00 V y P09.46	3,10 V y
P09.46	Al1	P09.45 y 10,00 V	6,80 V y
P09.47	Eingangsspannungsschutzwert Obergrenze Übertemperaturschutz Wert	0y y 100 yEingangsspannungsschutzwert Obergrenze Übertemperaturschutz Wert	75y y
P09.48	KühlgeblaseKontrolle	0: Lüfter lauft während VDF lauft1: Immer in Betrieb, wenn StromAn;	0 y
P09.49	Weckfrequenz	Ruhezustandsfrequenz (P09.51) ~ Maximalfrequenz yP01.10y	0,00 Hz y
P09.50	WeckverzögerungZeit	0,0 s y 6500,0 s	0,0s y
P09.51 Schlafhäufigkeit		0,00 Hz ~ Weckfrequenz yP09.49y	0,00 Hz y
P09.52 Einschlafterverzogungszeit		0,0 s y 6500,0 s	0,0s y
P09.53	Ankunftszeit这点esBetrieb	0,0 y 6500,0 Min	0,0Min y
P09.54	Korrekturfaktorder Ausgangsleistung	0,00 % y 200,0 %	100,0 % y
P10 Gruppe Fehler und Schutz
P10.00	Motorüberlastung Schutz	0: Deaktivieren,1: Aktivieren	1	\( \ddot{\mathbf{y}} \)
P10.01	Motorüberlastung Schutzgewinn	0,20 \( \ddot{\mathbf{y}} \) 10,00	1,00 \( \ddot{\mathbf{y}} \)
P10.02	Motorüberlastung FrühwnavourFaktor	50 - 100 %	80 % \( \ddot{\mathbf{y}} \)
P10.07	Kurzschluss zu Erdungsschutz beim Einsatzalten	0: Deaktivieren,1: Aktivieren	1 \( \ddot{\mathbf{y}} \)
P10.08	BremseinheitStartspannung	650,0 V - 800,0 V	690 V \( \ddot{\mathbf{y}} \)
P10.09	Automatischer FehlerResetzeiten	0 \( \ddot{\mathbf{y}} \) 20	0 \( \ddot{\mathbf{y}} \)
P10.10	Aktion ausführtenAuswahl währendautomatischer Fehlerzurücksetzen	0: Keine Aktion1: Aktion	0 \( \ddot{\mathbf{y}} \)
P10.11	Interval für Automatischer Fehlerzurücksetzen	0,1 s \( \ddot{\mathbf{y}} \) 100,0 s	1,0s \( \ddot{\mathbf{y}} \)
P10.12	Eingangsphasenausfallschutz/Leistungsrelais-Einzugsschutz	Einzelbit: Schutz vor Phasenverlustam Eingang0: Deaktivieren,1: AktivierenZehn Bit: Leistungsrelais-Anzugsschutz0: Deaktivieren,1: Aktivieren	11 \( \ddot{\mathbf{y}} \)
P10.13	Schutz vorPhasenverlust am Ausgang	0: Deaktivieren,1: Aktivieren	1	\( \ddot{\mathbf{y}} \)
P10.14	Erstmaliger MisserfolgTyp	0: Kein Fehler1: (Reserviert)		-
P10.15	Zweiter Misserfolg Typ	2: Überstrom im Acc-Prozess3: Überstrom im Dec-Prozess4: Überstrom im DauerbetriebGeschwindigkeit5: Überspannung im Acc-Prozess6: Überspannung im Dec-Prozess7: Überspannung bei konstanterGeschwindigkeit8: Pufferwiderstand überlastet9: Unterspannung10: VFD-Überlastung11: Motorüberlastung12: Eingangsphasenverlust13: Ausgangsphasenverlust14: Leistungsmodul ist überhitzt15: Externer Fehler16: Kommunikationsausnahme17: Leistungsrelais ist anormal18: Abnormale Stromerkennung19: Die Motorabstimmung ist abnormal21: Parameter lesen und schreibenAusnahme22: Andere Hardware anormal23: Motor Kurzschluss nach Masse26: Laufzeitankunft27: Benutzerspezifischer Fehler 128: Benutzerspezifischer Fehler 229: Die Einschaltzeit ist gekommen30: Lastabfall31: Laufzeit-PID-Feedback Goes verloren40: Zeitüberschreitung der Schnelldurchflussgrenze41: Motor während des Betriebsschalten42: Drehzahlabweichung zu groß		.
P10.16	Dritter(jüngster) Fehlertype			.
		43: Motordrehzahl zu hoch
P10.17	Häufigkeit beim dritten (jüngsten) Ausfall			•
P10.18	Aktuell bei der dritter (letzter) Fehler			•
P10.19	Busspannung beim dritten (letzten) Fehler			•
P10.20	Eingangsanschluss Status am dritten (aktuellste) Versagen			•
P10.21	Ausgangsanschluss Status am dritten (aktuellste) Versagen			•
P10.22	Der Wechselrichter Status am dritten (aktuellste) Versagen			•
P10.23	Einschaltdauer für der dritte (jüngste) Misserfolg			•
P10.24	Laufzeit für die dritter (letzter) Fehler			•
P10.27	Frequenz an der zweiter Fehler			•
P10.28	Aktuell bei der zweiter Fehler			•
P10.29	Busspannung am zweiter Fehler			·
P10.30	Eingangsanschluss Status für die zweiter Fehler			·
P10.31	Ausgangsanschluss Status bei der zweiter Fehler			·
P10.32	Der Wechselrichter Status bei der zweiter Fehler			·
P10.33	Einschaltdauer für der zweite Misserfolg			·
P10.34	Laufzeit für die zweiter Fehler			·
P10.37	Frequenz an der erster Misserfolg			·
P10.38	Strom am ersten Versagen			·
P10.39	Busspannung beim ersten Ausfall			·
P10.40	Eingangsanschluss Status auf der ersten Versagen			·
P10.41	Ausgabe des Klemmenstatus am ersten Versagen			·
P10.42	Der Wechselrichter Status auf der ersten Versagen			·
P10.43	Einschaltdauer für der ersten Misserfolg			·
P10.44 Laufzeit für die				·
	erster Misserfolg
P10.47	Fehlerschutz Aktion Auswahr 1	Einzelbit: Motorüberlastung (Err11) Zehn Bit: Eingangsphasenverlust, (Err12) Hundert Bit: Ausgangsphasenverlust, (Err13) Tausend Bit: Externer Fehler (Err15) Zehntausend Bit: Kommunikationsausnahme (Err16) 0: Ausrollen bis zum Stopp; 1: Stoppen durch Stoppmodus	00000 y
P10.48	Fehlerschutz Aktion Auswahr 2	yP07.10 y 2: Weiterlaufen; Einzelbit/Hundertbit/Tausendbit: (Reserviert) 10 Bit: Parameter lesen und Schreibausnahme (Err21) Zehntausend Bit: Laufzeit Ankunft (Err26) 0: Auslaufen bis zum Stopp; 1: Stopp durch Stoppmodus	00000 y
P10.49	Fehlerschutz Aktion Auswahr 3	yP07.10 y Einzelbit: Benutzerdefinieter Fehler 1 (Err27) Zehn Bit:: Benutzerspezifischer Fehler 2 (Err28) Hundert Bit: Einschaltzeit kommt an (Err29) Tausend Bit: Lastabfall (Err30) 0: Auslaufen bis zum Stillstand; 1: Stoppen durch Stoppmodus yP07.10 y 2: Auf 7 % der Nennfrequenz des Motors springen und weiterlaufen halten, dann zur eingestillten Frequenz zusückkehren	00000 y
		Lastrückgewinnung Zehntausend Bit: PID-Rückmeldung Verlust (Err31) 0: Ausrollen bis zum Stillstand; 1: Anhalten durch Stoppmodus ÄP07.10Ä 2:
P10,50	Auswahr der Fehlerschutzmaßnahme	Weiterlaufen; Einzelbit: Drehzahlabweichung zu groß 10 Bit: Motordrehzahl zu hoch (Err43) Hundert Bit: (Reserviert) Zuausend Bit: Drehzahlrückmeldungsfehl 0: Ausrollen bis zum Stillstand; 1: Stopp durch Stoppmodus ÄP07.10Ä 2:	00000 Ä
P10.54	Bei Fehler die Frequenzauswahl weiter ausführten	Weiterlaufen; 0: Die aktuelle Frequenz 1: Die eingestellte Frequenz 2: Betrieb mit der oberen Grenzfrequenz 3: Betrieb mit der unteren Grenzfrequenz 4: Betrieb mit anormaler Reserve Frequenz	0 Ä
P10.55	Abnormale Reserve Frequenz	0,0 % ~ 100,0 % (100,0 % entspricht der maximalen Frequenz ÄP01.10Ä	100,0 % Ä
P10.59	Sofortige Leistung ohne Unterbrechung	0: Ungültig 1: Reduzieren Sie die Geschwindigkeit; 2: Verzögerungsstopp	0 Ä
P10.60	Die Pause Beurteilungsspannung von Instant Power Non-Stop	80,0 % Ä 100,0 % (Standard- Busspannung)	90,0 % Ä
P10.61	Spannungswiederkehr Urteilszeitpunkt von Sofortige Leistung	0,00 s Ä 100,00 s	0,50 s Ä
	ununterbrochen
P10.62	Die Beurteilungsspannung von Instant Power	60,0 % - 100,0 % (Standard-Busspannung)Non-Stop	80,0 % y
P10.71	Gewinn von Instant Leistung ohne Unterbrechung	0 y 100	40 y
P10.72	Integral Koeffizient von Sofortige Leistung ohne Unterbrechung	0 y 100	30 y
P10.73	Verzögerungszeit von sofortiger Leistung ohne Unterbrechung	0 y 300,0 s	20,0s y
P10.63	Lastabfallschutz Auswahl	0: Ungültig, 1: gültig	0 y
P10.64	Lastabfall-Erkennungspegel	0,0 y 100,0 %	10,0 % y
P10.65	Lastabfall Erkennungszeit	0,0-60,0 s	1,0s y
P10.67	Überdrehzahl Erkennungswert	0,0 % - 50,0 % (Max. Frequenz yP01.10y)	20,0 % y
P10.68	Überdrehzahl-Erkennungszeit	0,0 s: Nicht erkennbar 0,1-60,0 s	1,0s y
P10.69	Die Erkennung Wert für Geschwindigkeit Abweichung zu groß	0,0 % - 50,0 % (Max. Frequenz yP01.10y)	20,0 % y
P10.70	Die Erkennung Zeit für Geschwindigkeit Abweichung zu groß	0,0 s: 0,1 ~ 60,0 s	5,0s y
P11 Gruppe PID-Funktion
P11.00 PID-Eingangskanal	0: P11.01 Einstellung1:Al12:Al23:Al34: Impulseinstellung (DI5)5: Kommunikationseinstellungen6: Mehrstufige Geschwindigkeit7: Tastatur-Encoder-Einstellungen	0 y
P11.01	Einstellung des digitalen Referenzeingangs	0,0 y 10,00	3,00 y
P11.02	PID-RückmeldungKanal	0:Al11:Al22:Al33: Al1-Al24: Impulseinstellung (DI5)5: Kommunikationseinstellungen6: Al1 + Al27: MAX ( |Al1|, |Al2|)8:MIN y|Al1|, |Al2|y	0 y
P11.03	PID-Polarität	0: Positive Richtung,1: Negative Richtung	0 y
P11.04	PID-BereichRückmeldung	0 y 100,00 kg	10,00 y
P11.05	Proportionale VerständigungKP02	0,0 y 100,0	20,0 y
P11.06	IntegrationszeitTi1	0,01 s y 10,00 s	2,00 s y
P11.07	VorhaltzeitTd1	0,000 s y 10,000 s	0,000 s y
P11.08	PID-UmkehrGrenz Frequenz	0,00 ~ Maximale Freqenz	2,00 Hz y
P11.09	Die Grenze der PIDAbweichung	0,0 % y 100,0 %	1,0 % y
P11.10	Differenzialbegrenzer von PID	0,00 %dehy 100,00 %	0,10 %dehy
P11.11	Änderungsszeit des PID-Eingangssignals	0,00dehy 650,00 s	0,00 sdehy
P11.12	PID-Rückmeldung Filterzeit	0,00dehy 60,00 s	0,00 sdehy
P11.13	Die PID-Ausgangsfilterzeit	0,00dehy 60,00 s	0,00 sdehy
P11.15	Proportionale Veränderung KP03	0,0dehy 100,0	20,0dehy
P11.16	Integrationszeit Ti2	0,01sdehy 10,00 s	2,00 sdehy
P11.17	Vorhaltzeit Td2	0,000sdehy 10,000 s	0,000 sdehy
P11.18	Der PID Parameterumschaltung Automatische Umschaltung nach die Abweichung	0:Kein Schalter1:Schalter über die DI-KlemmeBedingungen	0dehy
P11.19	Der PID Parameterumschaltung Abweichung 1	0,0 %dehy P11,20	20,0 %dehy
P11.20	Der PID Parameterumschaltung Abweichung 2	P11,19dehy 100,0 %	80,0 %dehy
P11.21 Anfangswert des PID		0,0 %dehy 100,0 %	0,0 %dehy
P11.22	Haltezeit von PID-Anfang	0,00dehy 650,00 s	0,00 sdehy
P11.23	Maximale positive Abweichung von Zwei Ausgabe	0,00 %dehy 100,00 %	1,00 %dehy
P11.24	Maximale Abweichung Abweichung von Zwei Ausgabe	0,00 %dehy 100,00 %	1,00 %dehy
P11.25	Die PID- Integraleigenschaft	Einzelbit: Integraltrennung 0: Ungültig, 1: gültig Zehn Bit: wenn die Freqenz stößt an die Grenzen 0: Integralregelung fortsetzen, 1: Integralregelung stoppen	00dehy
P11.26	PID-Rückmeldung Verlusterkennung Werte	0,1 % bis 100,0 % (0,0 %: Keine Erkennung)	0,0 %dehy
P11.27	PID-Rückmeldung Verlusterkennung Zeit	0,0 sdehy 20,0 s	0,0sdehy
P11.28	Der PID abschalten Betrieb	0: Stopp ohne PID-Betrieb, 1: Stopp mit PID-Betrieb	0dehy
P12-Gruppe -Schwingfrequenz, Feste Länge und Zahlen
P12.00	Modus der Swing- Frequenzeinstellung	0: Relativ zur Zentrale FrequenzdehyP01.07dehy 1: Relativ zur Max-Frequency dehyP01.10dehy	0dehy
P12.01	Bereich der Swing-Frequency	0,0 %dehy 100,0 %	0,0 %dehy
P12.02	Der Bereich der Sprungfrequenz	0,0 %dehy 50,0 %	0,0 %dehy
P12.03	Zyklus der Schwungfrequenz	0,1 s bis 3000,0 s	10,0sdehy
P12.04	Anstiegszeit von Swing- Frequenz-Drieckswelle	0,1 %dehy 100,0 %	50,0 %dehy
P12.05	Länge einstellen	0 m ü 65.535 m	1000 m ü
P12.06	Tatsächliche Länge	0 m ü 65.535 m	0m ü
P12.07	Anzahl der Impulse pro Meter	0,1 ü 6553,5	100,0 ü
P12.08	Einstellen der Anzahl Wert	1 - 65.535	1000 ü
P12.09	Gibt den Zähwert an	1 - 65.535	1000 ü
P13-Gruppe Mehrstufige Geschwindigkeit, einfache SPS
P13.00	Mehrstufige Geschwindigkeit 0 (MS0)	-100,0 % ü 100,0 % (Maximale Frenz yP01.10y)	0,0 % ü
P13.01	Mehrstufige Geschwindigkeit 1 (MS1)		0,0 % ü
P13.02	Mehrstufige Geschwindigkeit 2 (MS2)		0,0 % ü
P13.03	Mehrstufige Geschwindigkeit 3 (MS3)		0,0 % ü
P13.04	Mehrstufige Geschwindigkeit 4 (MS4)		0,0 % ü
P13.05	Mehrstufige Geschwindigkeit 5 (MS5)		0,0 % ü
P13.06	Mehrstufige Geschwindigkeit 6 (MS6)		0,0 % ü
P13.07	Mehrstufige Geschwindigkeit 7 (MS7)		0,0 % ü
P13.08	Mehrstufige Geschwindigkeit 8 (MS8)		0,0 % ü
P13.09	Mehrstufige Geschwindigkeit 9 (MS9)		0,0 % ü
P13.10	Mehrstufige Geschwindigkeit 10 (MS10)		0,0 % ü
P13.11	Mehrstufige Geschwindigkeit 11 (MS11)		0,0 % y
P13.12	Mehrstufige Geschwindigkeit 12 (MS12)		0,0 % y
P13.13	Mehrstufige Geschwindigkeit 13 (MS13)		0,0 % y
P13.14	Mehrstufige Geschwindigkeit 14 (MS14)		0,0 % y
P13.15	Mehrstufige Geschwindigkeit 15 (MS15)		0,0 % y
P13.16	Einfacher SPS-Betriebsmodus	0: Ende der Einzeloperation 1: Endwert am Ende der Einzeloperation 2: Immer Rad fahren	0 y
P13.17	Speicherung des Betriebszustands der SPS nach dem Ausschalten	Einzelbit: bei Stromausfall Zehn Bit: Wann Stopp 0: Nicht speichern 1: Speichern.	00 y
P13.18	Mehrstufige Geschwindigkeit 0 Laufzeit	0,0 s (h) - 6553,5 s (h)	0,0 s (h) y
P13.19	Acc/Dec-Zeit von MS 0	0 y 3	0 y
P13.20	Mehrstufige Geschwindigkeit 1 Laufzeit	0,0 s (h) - 6553,5 s (h)	0,0 s (h) y
P13.21	Acc/Dec-Zeit von MS 1	0 y 3	0 y
P13.22	Mehrstufige Geschwindigkeit 2 Laufzeit	0,0 s (h) - 6553,5 s (h)	0,0 s (h) y
P13.23	Acc/Dec-Zeit von MS 2	0 y 3	0 y
P13.24	Mehrstufige Geschwindigkeit 3 Laufzeit	0,0 s (h) - 6553,5 s (h)	0,0 s (h) y
P13.25 Beschleunigungs-/Verzögerungszeit von		0 y 3	0 y
	MS 3
P13.26	Mehrstufige Geschwindigkeit4 Laufzeit	0,0 s (h) - 6553,5 s (h)	0,0 s (h) y
P13.27	Acc/Dec-Zeit vonMS 4	0 y 3	0 y
P13.28	MehrstufigeGeschwindigkeit 5 Laufzeit	0,0 s (h) - 6553,5 s (h)Laufzeit	0,0 s (h) y
P13.29	Acc/Dec-Zeit vonMS 5	0 y 3	0 y
P13.30	Mehrstufige Geschwindigkeit6 Laufzeit	0,0 s (h) - 6553,5 s (h)	0,0 s (h) y
P13.31	Acc/Dec-Zeit vonMS 6	0 y 3	0 y
P13.32	Mehrstufige Geschwindigkeit7 Laufzeit	0,0 s (h) - 6553,5 s (h)	0,0 s (h) y
P13.33	Acc/Dec-Zeit vonMS 7	0 y 3	0 y
P13.34	MehrstufigeGeschwindigkeit 8 Laufzeit	0,0 s (h) - 6553,5 s (h)Laufzeit	0,0 s (h) y
P13.35	Acc/Dec-Zeit vonMS 8	0 y 3	0 y
P13.36	Mehrstufige Geschwindigkeit9 Laufzeit	0,0 s (h) - 6553,5 s (h)	0,0 s (h) y
P13.37	Acc/Dec-Zeit vonMS 9	0 y 3	0 y
P13.38	MehrstufigeGeschwindigkeit 10 Laufzeit	0,0 s (h) - 6553,5 s (h)Laufzeit	0,0 s (h) y
P13.39	Acc/Dec-Zeit vonMS 10	0 y 3	0 y
P13.40	Mehrstufige Geschwindigkeit11 Laufzeit	0,0 s (h) - 6553,5 s (h)	0,0 s (h) y
P13.41	Acc/Dec-Zeit vonMS 11	0 y 3	0 y
P13.42	Mehrstufige Geschwindigkeit 12 Laufzeit	0,0 s (h) - 6553,5 s (h)	0,0 s (h) y
P13.43	Acc/Dec-Zeit von MS 12	0 y 3	0 y
P13.44	Mehrstufige Geschwindigkeit 3 Laufzeit	0,0 s (h) - 6553,5 s (h) Laufzeit	0,0 s (h) y
P13.45	Acc/Dec-Zeit von MS 3	0 y 3	0 y
P13.46	Mehrstufige Geschwindigkeit 14 Laufzeit	0,0 s (h) - 6553,5 s (h)	0,0 s (h) y
P13.47	Acc/Dec-Zeit von MS 14	0 y 3	0 y
P13.48	Mehrstufige Geschwindigkeit 15 Laufzeit	0,0 s (h) - 6553,5 s (h)	0,0 s (h) y
P13.49	Acc/Dec-Zeit von MS 15	0 y 3	0 y
P13,50	Einheit der Beschleunigung/ Verzögerung der mehrstufen Geschwindigkeit Zeit	0: s (Sekunden) 1: h (Stunden)	0 y
P13.51	Signalquelle von Mehrstufige Geschwindigkeit 0 (MS0)	0: Parameter yP13.00y 1:Al1 2:Al2 3:Al3 4:Impuls (DI5) 5:PID 6:Häufigkeit der Präposition yP01.08y 7: Kann mit der Taste y/y geändert werden	0 y
P14 Gruppe RS485 Kommunikationsparameter
P14.00	Baudrateneinstellung für RS485	Einzelbit: MODBUS 0: 300 BPS 1: 600 BPS 2: 1200 BPS 3: 2400 BPS 4:4800 BPS 5:9600 BPS 6: 19200 BPS 7: 38400 BPS	5 y
		8: 57600 BPS 9: 115200 BPS
P14.01	MODBUS-Daten Format	0: Keine Prüfung (8.N-2)1: Paritätsprüfung (8.E-1)2: Ungerades Schach (8.O-1)3: Keine Prüfung (8.N-1)	0 y
P14.02 Lokale Adresse		0: Broadcast-Adresse1y247: (MODBUS)	1	y
P14.03	MODBUSReaktionsverzögerung	0 y 20 ms	2 y
P14.04	Timeout-Zeit vonRS485	0,0: Ungültig0,1 ~ 60,0 s	0,0 y
P14.05	MODBUSProtokollauswahl	0: Nicht-Standard-MODBUSProtokoll1: Standard-MODBUS-Protokoll	1	y
P14.06	AktuellAuflösung von 485lesen	0:0,01 A1:0,1 A	0 y
P15-Gruppe Spezielle Parameter für die Wasserversorgung mit konstantem Dn
15,00 €	Einfaches Makro-Debugging Funktion	0: Keine Funktion1: Ein Antrieb für zweiPumpen 2: Wasserversorgung in derGebäudegemeinschaft 3:Hotelwasserversorgung4:Löschwasserversorgung	0	y
P15.01	AufwachenDruck	5: Druckerhöhungspumpe 6: Tiefenwasserpumpe 0KG (1 kg = 0,1 MPa)	0	Ruhed
P15.02	Verzügerungszeit vonAufwachen	0,0 s bis 6500,0 s	0s y
P15.03 Schlafdruck		Weckdruck yP15.01y ~Druckmessbereich (0,1 MPa)	3,50 kg y
P15.04 Einschlagverzögerungszeit		0,0 s bis 6500,0 s	60,0s y
P15.05	DruckProportionallenkung	0: Deaktivieren;1: Aktivieren	1	y
P15.06	AufwachenDruckUnterschied	0 ~ 100,0 Bar (kg, 0,1 MPa)	0,50 kg y
P15.07	Schlafdruckunterschied	0 ~ 100,0 Bar (kg)	0,50 kg y
P15.08	Überdruck-Alarmwert	0,00 ~ Druckmessbereich KG(1KG=0,1Mpa=1Bar)	9,00 kg y
P15.09	Verzögerungszeit vonÜberdruckAlarm	0-6553,5S	0,0S y
P15.10	NiederdruckAlarmwert	0,00 ~ Druckmessbereich KG(1KG=0,1Mpa=1Bar)Der Parameter aktiviert den Alarmbei Unterdruckerreichung.	0,0 kg y
P15.11	Niederdruckalarm-Verzögerungszeit	0-6553,5S	20,0S y
P15.12	WasseraufnahmeAnlaufdruck	0~Druckmessbereich KG Öffnen Sie die Start-Stopp-Steuerung der Wasserzufuhr überP01.02=3Der Wasserzulauf mussStromsensor des Al2Für den SpannungssensorändernSie den Al2-Jumper	3,00 kg	y
P15.13	EinlassabschaltungDruck	0~Druckmessbereich KG(Bar)	3,20 kg y
P15.14	Anzahl derHilfspumpen	0 bis 3	0 y
P15.15	Warteseit vonHilfspumpe	0~1000,0S	60,0S y
	schaltet ein
P15.16	Wartezeit für den Hilfspumpenschalter	0~1000,0S	5,0S y
P15.17	RO1 Relais EIN Frenzeinstellung	0~50Hz Wenn der Wert erreicht ist, Relais wird eingeschaltet	50,00 y
P15.18	RO1 Relais AUS Frenzeinstellung	0~50Hz Wenn der Wert erreicht ist, Relais wird AUS	30,00 y
P15.19	Signalquelle von Wasserstand Regler	0: Funktion ist ungültig 1:Al1 2:Al2 3: Al3 P15.19=1~3 ,Die (P15.20,P15.21,P15.22,P15.23) Einstellung ist gültig, P15.19=0, Parameter ungültig. 0,0 -	0 y
P15.20	Schlafventil für der Wasserstand Regler	100,0 % Das Signal ist kleiner als dieser Parameter, weiter yP15.21y Zeit, Ruhezustand und Warnung bei vollem Wasserstand (ErrH)	25,0 % y
P15.21	Voller Wasserstand Verzögerung	0~1000,0S Verzögerung von yP15.20y Zeiteinstellung.	6,0S y
P15.22	Wasser leer Verzögerung für Wasser Niveauregler	0~1000,0S Wenn im Zustand „Wasserstandwannung" (ErrH) das Signal des Wasserstandsreglers größter als P15.20 ist und die folgenden yP15.22y-Male wiederholt werden, wird die „Wasserstandwannung" gelöscht und der Normalzustand wiederhergestellt.	60,0S y
P15.23	Beurteilungswert fürHydrauliksondenschaden (Wasserstandregel)	0,0 %: Ungütige Funktion.0,1y100,0%: wenn WasserstandDas Reglersignal ist größter als inyP15.23y angegeben (E.tSF).	0,0 % y
P15.24	Schutz vorWassermangelFunktion	0:Deaktivieren; 1: Aktivierenund anhand von Freqenz	0 y
P15.25	WassermangelFehlerprüfung	und Druck beurteilen 0,00 yEinstellwert KG (Bar/0,1 MPa)Gültig, wenn P15.19 = 1. DerWassermangel wirdfestgestellt, wenn die RückmeldungWert ist kleiner als dieser Wert	0,50 y
P15.26	Schutz vorWassermangelErkennungFrequenz	0~50,00 HzGültig, wenn P15.19 = 1 ist, wenndie Betriebsfrequenz ist größeroder gleich dieser Freqenz undder Druck ist kleiner oder gleich 15,25.Beurteilen Sie denWassermangel.	50,00 y
P15.27	VerzögerungszeitdesWassermangelschErkennung	0y6553,5SVerzögerungszeit für Wassermangel-Fehleralarm - Beurteilung.	10 y
P15.28	(Bar/0,1Mpa) deseingehen Wassers	0yDruckmessbereich KG Effektiver Druckhenden Wassers	3,00 y
P15.29	Einlaufendes WasserErkennungszeit	0~9999SZeit für einlaufendes WasserErkennung	20,0S y
P15.30	Wasserleckund neu startenAbweichungsbetrag	0yDruckmessbereich KG (Bar/0,1 MPa)	0	y
P15.31	Wasserleck und starten Sie dann die Rückgabewert	0-yyDruckmessbereich KG (Bar/0,1 MPa)	0 y
P15.32	Wasserleck und starten Sie dann die Rückgabewert Erkennungszheit	0: KEINE Funktion 0.1.10.0S	2,0S y
P15.33	Schlafmodus	0: Deaktivieren 1: Schlafen, wenn der Druck größer als der Schlafdruck ist; 2: Schlafen, wenn die Lauffrequency kleiner als die Schlaffrequency ist (betroffen von P15.29) 3: Schlafen, wenn der Druck/higher als der Schlafdruck und die Lauffrequency geringer als die Schlaffrequency ist.	0	y
P15.34	Frequenz der Sleep-Ausgabe	0~P01.12	20,0 Hz y
P17-Gruppe Funktionales Codemanagement
P17.00	Benutzerkennwort	0 y 65535	0 y
P17.01	Parameter Initialisierung	0: Keine Operation 01: Werkparameter wiederherstellen, ausgenommen Motorparameter 02: Datensatzinformationenlöschen	0 y
P17.04	Die Funktion Codeändert die Eigenschaften	0: Modifizierbar 1: Nicht änderbar	0 y
P18-Gruppe Drehmomentregelungsparameter
P18.00	Drehzahl-/Drehmoment-Regelmodus	0: Geschwindigkeitsregelung, 1: Drehmomentregelung	0 y
P18.01	Drehmorenteinstellung Quellenauswahl unter Drehmoment Steuermodus	0: Digitale Einstellungen 1: (P18.03) 1:Al1 2:Al2 3:Al3 4:PLUSE-Einstellung 5:Kommunikationseinstellung 6:MIN (Al1, Al2) 7:MAX (Al1, Al2)	0 y
P18.03	Digitale Einstellung im Drehmomentkontrollmodus	-200,0 % y 200,0 % (P18.01=0) 150,0 % y
P18.05	Der Max Vorwärtsfrequenz für Drehmomentregler	0,00 Hz y Max. Frequenz yP01.10y 50,00 Hz y
P18.06	Der Max Rückwärtsfrequenz für Drehmomentregler	0,00 Hz y Max. Frequenz yP01.10y 50,00 Hz y
P18.07	Drehmomentregelung Acc-Zeit	0,00 s y 65000 s	0,00 s y
P18.08	Drehmomentregelung Dez Zeit	0,00 s y 65000 s	0,00 s y
P23-Gruppe Regeloptimierungsparameter
23,00 €	Obere Grenzfrequency für DPWM-Schalter	5,00 Hz y Max. Frequenz yP01.10y 8,00 Hz y
P23.01	PWM-Modulation Modus	0: Asynchrone Modulation, 1: Synchrone Modulation	0 y
P23.03	Zufällige PWM Tiefe	0: Ungültiges zufälliges PWM 1 y 10: Zufällige Tiefe der PWM- Trägerfrequenz	0 y
P23.04	Schneller Durchfluss Begrenzung	0: Deaktivieren, 1: Aktivieren	1 y
P23.06	UnterspannungWert Einstellung	200,0 V - 2200,0 V	350 V y
P23.09	ÜberdruckWerteinstellung	200,0 V - 2200,0 V	270 V y
P23.10	Automatischer TrägerFrequenzänderung bei niedrige Freqenz	0: Deaktivieren,1: Aktivieren	1 y
P23.11	Nullgeschwindigkeitlaufende AusgabeKontrolle	0: Deaktivieren,1: Aktivieren	1 y
P23.12	Sensibilität vonLeistungsphasenverlustSchutz	0y30,0 %	13,0 % y
P24-Gruppen-Al-Kurveneinstellung
24,00 €	Minimaler Input derKurve 4	-10,00 VyP24,02	0,00 V y
P24.01	EntsprechendVerhältnis von P24,00	-100,0 % bis +100,0 %	0,0 % y
P24.02	Drehen 1 derIch habe Huren 4	P24.00yP24.04	3,00 V y
P24.03	EntsprechendVerhältnis von P24.02	-100,0 % bis +100,0 %	30,0 % y
P24.04	Drehen 2 derIch habe Huren 4	P24.02 - P24.06	6,00 V y
P24.05	EntsprechendVerhältnis von P24.04	-100,0 % bis +100,0 %	60,0 % y
P24.06	Max. Eingangsleistung desIch habe Huren 4	P24.06y+10.00V	10,00 V y
P24.07	Entsprechend Verhältnis von P24.06	-100,0 % bis +100,0 %	100,0 % ü
P24.08	Minimaler Input der Kürve 5	-10,00 VyyP24,10	-10,00 V ü
P24.09	Entsprechend Verhältnis von P24.08	-100,0 % bis +100,0 %	-100,0 % ü
P24.10	1. Geburtstag der KI Kurve 5	P24.08 - P24.12	-3,00 V ü
P24.11	Entsprechend Verhältnis von P24.10	-100,0 %y100,0 %	-30,0 % ü
P24.12	2. Geburtstag die KI-Kurve 5	Teil 24.10 bis Teil 24.14	3,00 V ü
P24.13	Entsprechend Verhältnis von P24.12	-100,0 %y100,0 %	30,0 % ü
P24.14	Max. Eingabe von die KI-Kurve 5	P24.12y+10.00V	10,00 V ü
P24.15	Entsprechend Verhältnis von P24.14	-100,0 %y100,0 %	100,0 % ü
P24.24	Sprungpunkt von der Al1	-100,0 %y100,0 %	0,0 % ü
P24.25	Sprungweite von der Al1	0,0 % bis 100,0 %	0,5 % ü
P24.26	Sprungpunkt von der Al2	-100,0 %y100,0 %	0,0 % ü
P24.27	Sprungweite von der Al2	0,0 % bis 100,0 %	0,5 % ü
P24.28	Sprungpunkt von der Al3	-100,0 %'y100,0 %	0,0 %'y
P24.29	Sprungweite von der Al3	0,0 % bis 100,0 %	0,5 %'y
P30-Gruppenkorrektur für die Al und AO
30,00 €	Al1 gemessenSpannung 1	0,500 V - 4,000 V	FabrikKorrektur	'y
P30.01	Al1Anzeigespannung 1	0,500 V - 4,000 V	Werkskorrektur	'y
P30.02	Al1 gemessenSpannung 2	6,000 V - 9,999 V	Werkskorrektur	'y
P30.03	Al1Anzeigespannung 2	6,000 V - 9,999 V	Werkskorrektur	'y
P30.04	Al2 gemessenSpannung 1	0,500 V - 4,000 V	FabrikKorrektur	'y
P30.05	Al2Anzeigespannung 1	0,500 V - 4,000 V	FabrikKorrektur	'y
P30.06	Al2 gemessenSpannung 2	6,000 V - 9,999 V	FabrikKorrektur	'y
P30.07	Al2Anzeigespannung 2	6,000 V - 9,999 V	FabrikKorrektur	'y
P30.08	Al3 gemessenSpannung 1	-9,999'Vy-yy10,000'V	FabrikKorrektur	'y
P30.09	Al3Anzeigespannung 1	-9,999'Vy-yy10,000'V	FabrikKorrektur	'y
P30.10	Al3 gemessenSpannung 2	-9,999'Vy-yy10,000'V	Werkskorrektur	'y

Spannung 2

P30.11	AI3 Anzeigespannung 2	-9,999dehy4-10,000yV	Fabrik Korrektur	y
P30.12	AO1 Zielspannung 1	0,500 V - 4,000 V	Fabrik Korrektur	y
P30.13	AO1 Gemessen	0,500 V - 4,000 V	Werkskorrektur	y
P30.14	Spannung 1 Zielspannung 2	6,000 V - 9,999 V	Werkskorrektur	y
P30.15	AO1 Gemessen	6,000 V - 9,999 V	Fabrik Korrektur	y
P30.16	Spannung 2 AO2 Zielspannung 1	0,500 V - 4,000 V	Fabrik Korrektur	y
P30.17	AO2 Gemessen	0,500 V - 4,000 V	Fabrik Korrektur	y
P30.18	Spannung 1 AO2 Zielspannung 2	6,000 V - 9,999 V	Fabrik Korrektur	y
P30.19	AO2 Gemessen	6,000 V - 9,999 V	Fabrik Korrektur	y

4. Störungsmeldung und Gegenmaßnahmen

Zeigt den Fehlernamen an		Mögliche Fehlerursache	Fehlerbehebung
Fehler01	Schutz des Leistungsmodus	Motorleistung zu hoch oder Kurzschluss in der Verkabelung oder Leistungsmodul beschädigt	Entfern den das Motorkabel und starten Sie den Motor erneut. Wenn ein Problem auftritt, reparieren Sie den Wechselrichter
Err02	Unterspannungsfehl	Die Eingangsspannung ist annormal oder das Leistungsrelais ist nicht aktiviert oder die Spannungserkennung	Überprüfen Sie die Versorgungsspannung oder wenden Sie sich an den Hersteller.
		Fehler
Fehler31	Überspannung beim Beschleunigen	Die Eingangsspannung ist annormal	Überprüfen Sie die Eingangsstromversorgung
		Neustart, wenn der Motor dreht	Eingestellt auf Start nach Gleichstrombremsung
Err32	Überspannung beim Abbremsen	Die Verzögerungszeit ist zu kurz	Verlängern Sie die Verzögerungszeit
		Die Eingangsspannung ist annormal	Überprüfen Sie die Eingangsstromversorgung
Fehler33	Überspannung bei konstanter Drehzahl	Die Eingangsspannung ist annormal	Überprüfen Sie die Eingangsstromversorgung
Fehler60	Wechselrichterüberlastung	Falsche Einstellung der V/F-Kurve oder des Drehmotions.	Passen Sie die V/F-Kurve und den Drehmoment-Boost-Wert an
		Niedrige Eingangsspannung.	Überprüfen Sie die Versorgungsspann
		Die Beschleunigungseit ist zu kurz	Verlängern Sie die Beschleunigungszeit
		Die Motorlast ist zu hoch	Wählen Sie einen leistungsstärker Wechselrichter
Err61	Überstrom während der Beschleunigung	Die Beschleunigungseit ist zu kurz	Verlängern Sie die Beschleunigungszeit
		Die Wechselrichterleistung ist zu gering	Wechselrichter mit hoher Leistung auswahlen
		Falsche Einstellung der V/F-Kurve oder des Drehmoments.	Passen Sie die V/F-Kurve oder den Drehmoment-Boost-Betrag an
Fehler62	Überstrom während der Verzögerung	Die Verzögerungszeit ist zu kurz	Verlängern Sie die Verzögerungszeit
		Die Wechselrichterleistung ist zu gering	Wahlen Sie den Wechselrichter mit hoher Leistung
Fehler63	Überstrom bei konstanter Drehzahl	Niedrige Eingangsspannung.	Überprüfen Sie die Versorgungsspannung
		Motorstillstand oder Laständerung ist zu groß	Überprüfen Sie die Last
		Die Wechselrichterleistung ist zu gering	Wahlen Sie einen leistungsstärkerten Wechselrichter
Err64	Motorüberlastung	Falsche Einstellung der V/F-Kurve oder des Drehmoments.	Passen Sie die V/F-Kurve oder den Drehmoment-Boost-Wert an
		Niedrige Eingangsspannung.	Überprüfen Sie die Versorgungsspannung
		Motorstillstand oder Laständerung ist zu groß	Überprüfen Sie die Last
		Der Motorüberlastschutzkoeffizient ist nicht richtig eingestellt	Stellen Sie den Motorüberlastschutzkoeffizienten richtig ein
Fehler65	Welle für Welle strombegrenzender Fehler	Das Gleiche gitt für den Motor Überlast	Das Gleiche gitt für den Motor Überlast
Err40	Hardwarefehler	Wasser, Insekten usw.	Neustart kann nicht wieder aufgenommen werden zusück zur Fabrik Reparatur
Fehler41	EEPROM R/W-Fehler	EEPROM-Anhängerkupplung	Wenden Sie sich an den Hersteller
Err42	Stromausfall kontrollieren	Die Eingangsstromversorgung liegt nicht im Spezifikationsbereich	Passen Sie die Spannung an die Spezifikationsanforderungen an
Err46	Aktueller Erkennungsfehler	Fehler im Stromabtastkreis	Wenden Sie sich an den Hersteller
		Fehler im Antriebsstichtreis	Wenden Sie sich an den Hersteller
Fehler11	Externer Geräteausfall 1	Externer Fehlereingang Klemme 1 ist geschlossen	Den externen Fehleranschluss abklemmen und den Fehler beheben (acht den Sie darauf, die Ursache zu ermitteln).
Err12	Kommunikation und Misserfolg	485 Kommunikation fehlgeschlagen	Überprüfen Sie die 485-Verbindung
Err13	Die kumulierte Laufzeit kommt an	Die kumulierte Laufzeit erreicht den eingeselten Wert	Datensatzlöschen durch Parameterinitialisierungsfunktion
Fehler15	Externer Geräteausfall 2	Externer Fehlereingang Klemme 2 ist geschlossen	Den externen Fehleranschluss abklemmen und den Fehler beheben (acht den Sie darauf, die Ursache zu ermitteln).
Err16	Die Einschaltzeit ist gekommen	Die kumulierte Einschaltdauer erreicht den eingeselten Wert	Parameterinitialisierungsfunktion Datensätzelöschen
Err17	Kontakt-/Relaisfehler	Fehler am Eingangsanschluss des externen Geräts	Den externen Fehleranschluss abklemmen und den Fehler beheben (achten Sie darauf, die Ursache zu ermitteln).
Err08	Leistungsmodul überhützt	Schlechter Kühlerlüfter oder überhützte Umgebungstemperatur	Überprüfen Sie den Lüfter oder die Wärmeableitung oder warten Sie, bis er abgekühlt ist, und versuchen Sie es erneut.
Err90	Motorfehler zur Laufzeit schalten	Schlechter Kontakt der Motorleitung oder des Schalters zwischen Motor und Wechselrichter	Der Wechselrichter muss direkt an den Motor angeschlossen werden, um zu prufen, ob die Motorleitung locker ist
Fehler91	Erdschlussfehler	Erdschluss	Erdungsleitung abklemmen (auf die Ursache achten)
Fehler92	Eingangspasenverlust	Eingangsstromleitung prüfen	Wenden Sie sich an den Hersteller
Fehler93	Phaserverlust am Ausgang	Verlust der Ausgangsstromleitung oder ein Phasenkreis zur Erkennung von Strom ist abnormal	Überprüfen Sie die Ausgangsspannung und die Ausgangsstromleitung.
Err94	Motor-Überrehzahlfehler	Die Motordrehzahl übersteigt die normale Drehzahl	Prüfen Sie, ob die Last über andere Leistungsquellen verfügt.
Err95	Geschwindigkeitsabweichung	Der Geschwindigkeitsunterschied ist zu groß im Vergleich zur normalen gebrachte windigkeit	Überprüfen Sie die Motorlast
Fehler96	PID-Rückkopplungsverlust	Schlechter Kontakt mit dem PID-Sensorsignal zur Laufzeit	Überprüfen Sie das Sensorsignal
Fehler97	Lastabfallfehler	Motorleitung ist getrennt	Überprüfen Sie die Motorleitung
Fehler98	Übertemperatur des Motors	Der Motor überhützt	Motortemperatur prüfen
Fehler99	Motortuning Fehler	Die Motorparameter sind nicht festgelegt nach das Typenschild oder die Motorleitung ist in schlechtem Kontakt	Stellen Sie den Motor Parameter nach das Typenschild und Überprüfen Sie die Leitung von der Wechselrichter zum Motor
ErrH1	Wasser Mangel	Wassermangel	Auf Wassermangel prüfen
ErrH2	Volles Wasser Vorwarnung	Das Wasser ist voll	Normales Wasser wiederherstellen Druck
ErrH3	Hochwasser Druck Versagen	Fehler beim erzwungenen Herunterfahren	Zu hohes Wasser Druck, überprüfen Sie die Wasserdruck

5. Setup-Beschreibung

Wenn P17.00 auf einen Wert ungleich 0 eingestellt ist, wird das Parameterschutzpassword ist eingestellt. Vor dem Ändern der Parameter müssen Sie das Password eingeben.

Das Password muss aufgehoben und P17.00 auf 0 gesetzt werden.

Das Parametermenü im benutzerdefinierten Parametermodus ist kein Password geschützt.

Die Gruppen P01-P23 sind Basisfunktionssparameter, die

Gruppen P00 sind Überwachungsfunktionsparameter.

Die Symbole in der Funktionstabelle werden wie folgt beschrieben: ^ : Der

eingestellte Wert these Parameters kann geändert werden, wenn der Wechselrichter

Stopp- und Betriebszustand;

^ : Der eingestellte Wert thesegendert werden, wenn der Wechselrichte befindet sich im laufenden

Zustand; "": Der Wert des Parameters ist der tatsächlich erkannte Datensatzwert und kann nicht geändert

werden; **: Es bedeutet, dass der Parameter der "Herstellerparameter" ist und beschränkt auf die Herstellereinstellung, die den Benutzer an der Bedienung hinder.

In China hergestellt

VEVOR

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Stel de parametermethode in:

funktionsparameter, P00-gruppen übervakar Funktionssystem.

Symbolerna i Funktionstabellen beskrivs enligt foljande: "y":
