Notice Vevor AT1-4000X - page 127
Valj ditt sprak och ange din e-post: vi skickar en specifikt oversatt version.
Produkttyp Växelriktare
Varumärke Vevor
Modell AT1-4000X
Ingångsspänning 220 V enfas
Utgångsspänning 220 V trefas
Utgångsfrekvensområde 0 - 400 Hz
Märkutgångsström 20 A
Styrsätt Kontrollpanel med programmerbara knappar
Multifunktionsingångar 6 portar X1-X6 för hastighets- och riktningskontroll
Relä- och öppen kollektorutgångar Relä (TA, TB, TC) och SP1
Kommunikationsport RS485 (tillval)
Extern analog ingång 0-5/10 V eller 4-20 mA
Inbyggda skydd Överspänning, underspänning, överström, överhettning, kortslutning
Felkodsvisning 9 felkoder (Fel 1 till 9)
Parameterinställning Upp till 127 konfigurerbara parametrar
Driftslägen Framåt, bakåt, jogging, flera hastigheter (7 sektioner)
Hjälpströmförsörjning 15 V / 200 mA och 5 V / 20 mA
Överensstämmelse FCC del 15, WEEE-direktivet 2012/19/EU
Underhåll Doppa inte, rengör med torr trasa
Säkerhet Använd GFCI-uttag, demontera inte, installation av kvalificerad elektriker

Vanliga frågor - AT1-4000X Vevor

Hur installerar jag Vevor AT1-4000X växelriktaren?
Installationen måste utföras av en kvalificerad elektriker. Anslut ingången till ett GFCI 220 V enfasuttag. Anslut utgången till terminalerna U, V, W för en 220 V trefasmotor. Jorda via GND-terminalen. Se till att den externa strömbrytaren är i avstängt läge före anslutning.
Vilka är felkoderna och deras betydelse?
Felkoderna är: Fel 1 (kortslutning/överlast), Fel 2 (underspänning), Fel 3 (överspänning), Fel 4 (drivkretsfel), Fel 5 (ingång vid start), Fel 6 (överström), Fel 7 (tidsöverskridande), Fel 8 (för hög kylflänstemperatur), Fel 9 (externt fel). Se manualen för detaljer.
Hur ställer jag in utgångsfrekvensen?
Tryck på Programmering för att gå in i inställningsläge. Använd pilknapparna för att välja parameter P01 (referensfrekvens) eller P06 (maximal driftfrekvens). Tryck på Funktion/Spara för att ändra värdet, spara genom att trycka igen. Avsluta med Programmering-knappen.
Hur använder jag multifunktionsingångarna för hastighetsval?
Portarna X1, X2, X3 används för flersektionshastighetsval. Kontrolltabellen visar anslutningskombinationer till COM för att välja mellan 7 förinställda hastigheter (P27 till P33). Till exempel, om X1, X2, X3 är frånkopplade, är hastighet 7 (15 Hz) aktiv. Anslut porten till COM för logiskt tillstånd 0.
Kan jag använda växelriktaren med en befintlig trefasmotor?
Ja, växelriktaren är designad för att driva en 220 V trefasmotor. Om din motor är stjärnkopplad 380 V måste den omkopplas till deltakoppling 220 V. Se kopplingsschemat i manualen. Se till att motorns märkström inte överstiger 20 A.
Hur återställer jag växelriktaren efter ett fel?
Tryck på Stopp/Återställ för att rensa ett fel och återställa enheten. Om felet kvarstår, stäng av strömmen, kontrollera anslutningar och parametrar. För fabriksåterställning, ställ in parameter P77 till 54321.
Vilken inspänning krävs?
Växelriktaren kräver en 220 V enfas strömförsörjning (mellan fas och nolla) via terminalerna L och N. Använd en tvåfas brytare och GFCI-uttag för säkerhet. Jorden måste anslutas till GND-terminalen.
Hur skyddar jag växelriktaren mot överspänning?
Växelriktaren har inbyggt överspänningsskydd (parameter P69, fel 400 V). För externt skydd, använd en överspänningsavledare uppströms. Undvik att ansluta enheter som genererar spänningsspikar. Vid fel visas fel 3.
Är växelriktaren kompatibel med en extern frekvensomriktare?
Nej, växelriktaren är själv en frekvensomriktare. Den har redan alla hastighetskontrollfunktioner. Du kan dock använda en extern analog ingång (0-5/10 V eller 4-20 mA) för att styra frekvensen via en potentiometer eller PLC.
Vad gör jag vid överhettning?
Fel 8 indikerar för hög kylflänstemperatur. Minska belastningen, förbättra ventilationen runt enheten och kontrollera att den interna fläkten fungerar (parameter P124). Om felet kvarstår, kontakta teknisk support via www.vevor.com/support.

Användarfrågor om AT1-4000X Vevor

4 frågor om denna apparat. Svara på dem du kan eller ställ din egen.

Ställ en ny fråga om denna apparat

Din e-postadress förblir privat: den används endast för att meddela dig om någon svarar på din fråga.

Vad betyder fel 1 på min Vevor AT1-4000X och hur kan jag åtgärda det?
Vanliga Frågor - 15 d
Svar Notice-Facile

Fel 1 på din Vevor AT1-4000X indikerar en "kortslutning / överbelastning / skydd av effektmodulen".

Här är stegen för att lösa detta problem:

  • Tryck på Start/Stopp/Återställ-knappen för att rensa felet och återställa enheten.
  • Kontrollera anslutningarna till utgångsterminalerna (U, V, W): se till att de är ordentligt åtdragna och inte skadade. Utgångskablarna får inte ha kortslutning.
  • Minska motorbelastningen om den överskrider gränsen. Den maximalt tillåtna strömmen är 20 A - överskrid inte detta.
  • Kontrollera ingångsströmförsörjningen: enheten kräver 220 V i enfasig ingång. En instabil eller otillräcklig spänning kan utlösa detta fel.
  • Om felet kvarstår efter dessa kontroller kan enheten ha ett internt fel - kontakta Vevor-support via www.vevor.com/support.

Observera: Försök aldrig att demontera enheten själv - denna åtgärd är farlig och bör utföras av en kvalificerad elektriker.

Svara (var den första)
Vad är skillnaden mellan 'stopp'-läget och 'helt av' på Vevor AT1-4000X?
Vanliga Frågor - 26 d
Svar Notice-Facile

Det finns en viktig skillnad på Vevor AT1-4000X mellan dessa två lägen:

'Stopp'-läge

När du trycker på stopp-knappen på enheten förblir växelriktaren ansluten till strömmen (220 V enfas ingång) och motorn förblir ansluten (tre-fas utgångar U, V, W), men enheten slutar fungera. I detta läge:

  • Strömförsörjningen är fortfarande aktiv
  • Motoranslutningarna förblir på plats
  • Parametrarna (P27-P33 och andra) kan ändras och sparas

Helt Av

Detta betyder att helt stänga av strömmen - koppla bort GFCI 220 V-kontakten från strömkällan.

Nyckelpunkt för att Spara Parametrar

Enligt Vevor AT1-4000X-manualen, 'ändra parametrarna i stopp-läget, annars kan de ändrade parametrarna inte sparas.' Detta innebär att om du ändrar parametrar medan enheten fungerar normalt och inte återgår till stopp-läget innan du kopplar bort, kommer dina ändringar att gå förlorade. Stopp-läget är därför ett viktigt mellanläge för att konfigurera växelriktaren.

Svara (var den första)
Varför kan jag inte längre ändra inställningarna på min Vevor AT1-4000X?
Vanliga Frågor - 26 d
Svar Notice-Facile

Om din växelriktare AT1-4000X inte längre tillåter dig att ändra inställningarna, finns det två huvudorsaker:

1. Växelriktaren måste vara avstängd för att ändra inställningarna

Manualen anger tydligt: “Vänligen ändra inställningarna i avstängt läge, annars kan de ändrade inställningarna inte sparas”. Om du försöker ändra inställningarna medan enheten är igång, kommer ändringarna inte att sparas.

Korrekt procedur:

  • Stäng av växelriktaren helt
  • Tryck på Programmering-knappen för att komma åt inställningsläget
  • Använd piltangenterna för att navigera till önskad inställning
  • Tryck på Funktion/Spara för att komma åt inställningen
  • Ändra värdet med piltangenterna
  • Tryck på Funktion/Spara för att bekräfta sparandet
  • Tryck på Programmering för att lämna inställningsläget

2. Ett lösenordsskydd kan vara aktivt

Växelriktaren AT1-4000X har ett lösenordsskydd som hanteras av två parametrar:

  • P08: dolt lösenord (visar alltid 00000)
  • P09: inmatningsvärde för att låsa upp ändringar

Om ett lösenord har ställts in måste du ange rätt värde i parameter P09 för att återfå möjligheten att ändra de andra inställningarna. P09 kommer att återställas när du kopplar ur strömkabeln.

Kontrollera först att växelriktaren är avstängd, och gå sedan till parameter P09 för att återställa skyddet om det behövs.

Svara (var den första)
Hur kopplar man en termostat för belastningsstart?
Vanliga Frågor - 20/06/2026
Svar Notice-Facile

Manualen för AT1-4000X specificerar inte anslutningsdetaljer för en termostat för belastningsstart. Invertern har dock en extern analog ingång (terminaler VL1/CI) som är kompatibel med 0-5V eller 4-20mA signaler, samt multifunktionsingångar X1-X6 som gör det möjligt att hantera olika hastigheter och funktioner.

För att koppla en termostat:

  • Om din termostat skickar en analog signal (0-5V eller 4-20mA), koppla den till terminalerna VL1 och CI på invertern. Du måste sedan programmera den motsvarande parametern i inställningsläge (programmeringsknapp).
  • Om din termostat skickar en enkel kontaktsignal (öppning/stängning), kan du använda en av de multifunktionsingångarna (X1 till X6) genom att kortsluta X med COM enligt önskad konfiguration.
  • Kontrollera användarmanualen för din termostat för att veta vilken typ av signal den sänder (analog eller kontakt), och hänvisa sedan till tabellen för multifunktionsingångar i manualen för AT1-4000X för att korrekt konfigurera tilldelningen.

Om du behöver specifika detaljer om programmering av inverterparametrarna (P27-P33 för hastigheter), se PDF-manualen i avsnittet Parametrar och multifunktionsingångar.

Svara (var den första)

Ladda ner instruktionerna för din Omvandlare i PDF-format gratis! Hitta din manual AT1-4000X - Vevor och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. AT1-4000X av märket Vevor.

BRUKSANVISNING AT1-4000X Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Inverter

MODELL:AT1-4000X

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Inverter

MODELL:AT1-4000X

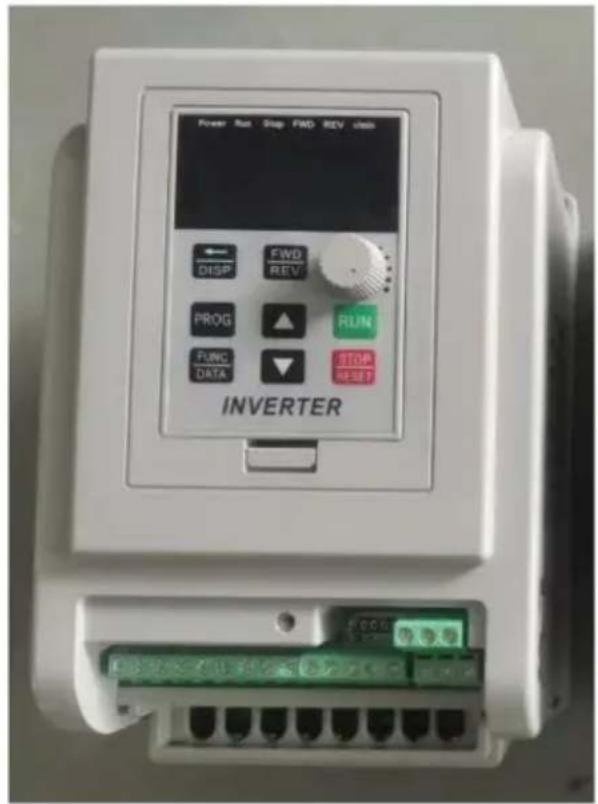

Vevor AT1-4000X - Inverter - 1

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

Vevor AT1-4000X - VIKTIGA SÄKERHETSÅTGÄRDER - 1

Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer denna växelriktare. Misslyckas med att följa alla instruktionerna nedan kan leda till elektriska stötar, brand och/eller allvarlig skada.

VARNING:

Denna utrustning är en högspänningsenhet, försök inte att demontera denna utrustning när som helst för att undvika fara. Om enheten inte startar om via den externa omkopplaren, kontakta din återförsäljare för hantering.

VARNING: RISK FÖR ELEKTRISK STÖT OCH BRAND!

  1. Underlåtenhet att följa denna instruktion kan resultera i ett elektriskt fel, brand och elstöt.
  2. MONTERA INTE.
  3. Sänk inte växelriktaren i vatten.
  4. Anslut inte två eller flera transformatorer parallellt.
  5. Anslut strömförsörjningsenheten direkt till ett GFCI-våtuttag.
  6. Använd inte en förlängningssladd.
  7. Installation av denna växelriktare och tillhörande ledningar måste göras av en kvalificerad elektriker i enlighet med alla tillämpliga elföreskrifter.

VARNING:

Ändringar eller modifieringar av denna enhet som inte uttryckligen godkänts av parten ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att driva utrustning.

SPARA DESSA INSTRUKTIONER

FCC-information

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustning!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar för efterlevnad kan ogiltigförklara användarens rätt att använda produkten.

OBS: Denna produkt har testats och befunnits följa gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsanläggning.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi. Om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmuntras användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

mottagning, vilket kan bestämmas genom att stänga av och på produkten. Användaren uppmuntras att försöka korrigera störningen med en eller flera av följande åtgärder: Rikta

Om eller flytta mottagningsantennen. Öka avståndet mellan produkten och mottagaren. Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.

Rådfråga återförsäljaren eller en erfaren radio-/TV-tekniker för bistånd.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en överkorsad soptunna anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol.

Vevor AT1-4000X - Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en överkorsad soptunna anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. - 1

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol.

1. Installation och kabeldragning

1. Huvudkretsterminal och funktionsbeskrivning

(1) Enfas till trefas

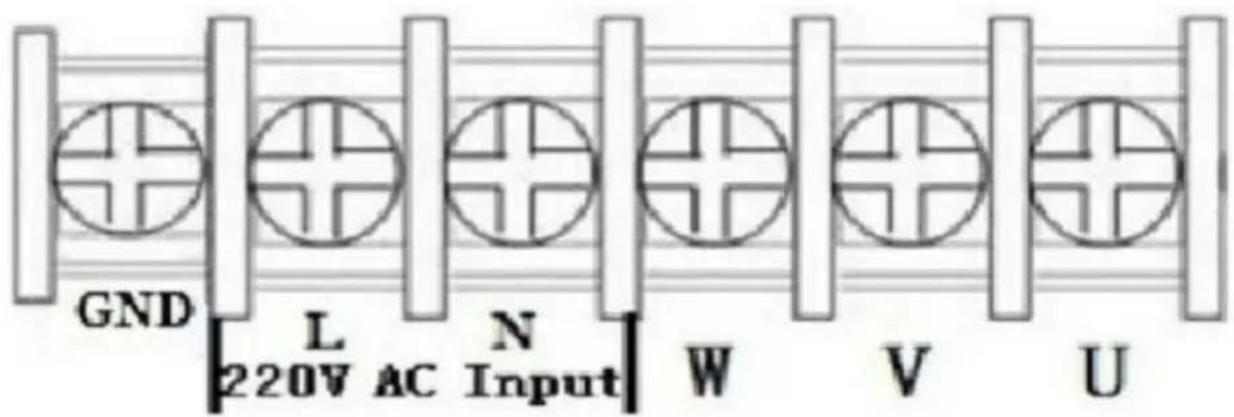

GND L N 220V AC-ingång W V U

TerminalmärkaFunktionsbeskrivning
L,NEnfas AC 220V ingångsterminal
U,V,WUtgångsterminal ansluts till trefas220V AC motor
GNDJordningsterminal
  1. Terminalbeskrivning
HamnFunktionell beskrivningInstruktioner
15V15V uteffekt200mA15V utgång
X6Ingångsport 6 (Reverseringsbrytare)Kort port X6 och COM, ingångssignal effektiv
X5Ingångsport 5 (omvänd rotationskontrollomkopplare)Kort port X5 och COM, ingångssignal effektiv
X4Ingångsport 4 (vidarebefordra rotationskontrollomkopplare)Kort port X4 och COM, ingångssignal effektiv
X3Ingångsport 3 (sektionshastighet 3)Kort port X3 och COM, ingångssignal effektiv
X2Ingångsport 2 (sektionshastighet 2)Kort port X2 och COM, ingångssignal effektiv
X1Ingångsport 1 (sektionshastighet 1)Kort port X1 och COM, ingångssignal effektiv
485+/485-485kommunikationsportTillval, endast för specialmodell
MEDVanlig GND
VL1Extern analog spänning input0-5/10 V Analog spänningsingång
DETExtern strömsignal input4-20mA Strömingång
SP1Öppen samlarutgång 1
5V5V uteffektmata 5V 20mA uteffekt
TCReläutgång C250VAC 5A/30VDC 3A TA och TB Normal Stäng ,TA och TC Normalt öppet
TBReläutgång B
VIKTIGTReläutgång A
  1. Flerhastighetsingång Frekvenskontrolltabell:
Avsnitthastighetsingång 1Avsnitthastighetsingång 2Avsnitthastighetsingång 3OriginalFrekvens
Huvudhastighet11150
Sektionshastighet 101145
Sektionshastighet 210140
Sektionshastighet 300135
Sektionshastighet 411030
Sektionshastighet 501025
Sektionshastighet 610020
Sektionshastighet 700015
Obs:0 betyder ingång Port anslut till COM, 1 betyder koppla ur.

4. Kopplingsschema för grundläggande drift

(1) Enfasingång trefasutgång

(Trefas 220V, om 380V stjärnanslutningsmetoden behöver ändras till 220V deltaanslutningsmetoden)

Tvåfasbrytare Enfas ström 220V GND L N E X1 X2 X3 X4 X5 X6 COM Extern analog spänningsingång VL1 /CI 10V/5V 15V Delta-koppling Tre-fas 220V Motor W V U TA Reläutgång (tillval) TB TC SP1 Öppen kollektorutgång

5. Manöverpanel

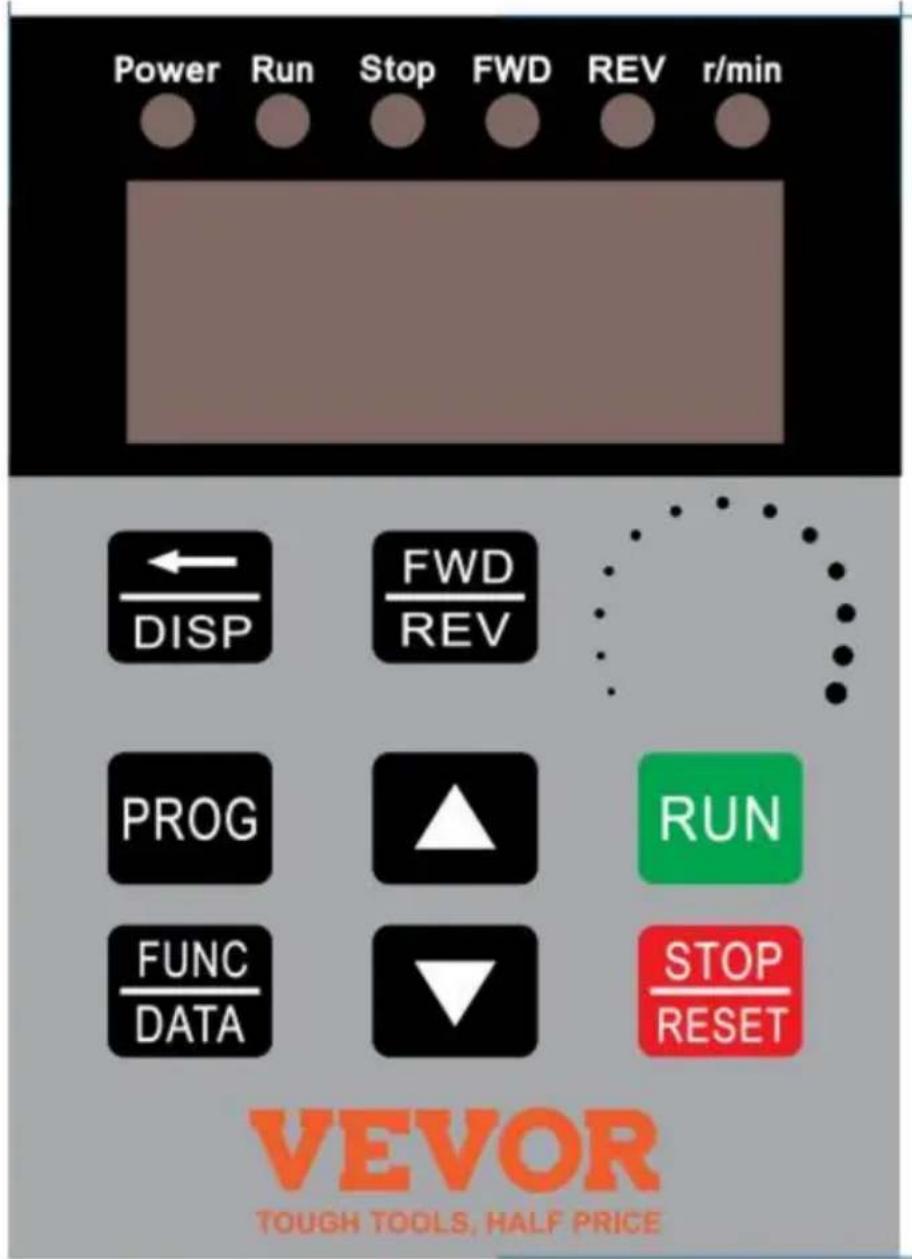

Vevor AT1-4000X - Manöverpanel - 1

IkonFunktionsbeskrivning
1(Programmering)För att välja läge eller programmeringsläge (det är tillgängligt oavsett omriktarens stjärna eller stopp), tryck på denna tangent för att ändra parametrar.
2(Funktion/Spara)Inställningsknapp för funktionsdata. Normalläge: tryck på denna för att visa information om växelriktaren, t.ex som målfrekvens, utgångsfrekvens och ström, temperatur;
3NyckelVevor AT1-4000X - Manöverpanel - 2Parameternummer eller parameter värdeökningTryck sedan kort på den här knappen det numeriska värdet kommer förändras gradvis. Långtryck på den här knappen och sedan på numeriskt värde kommer förändras snabbt
4NyckelVevor AT1-4000X - Manöverpanel - 3Parameternummer eller parameter värdeminskning
5FlyttaSkift i programmeringsläge, jogga i normalt läge
6Framåt/bakåt Växlingsnyckel för framåt/bakåt
7StartStarta inverterutgång
8Stoppa / ÅterställGår sönder, felåterställning
NoteraVänligen ändra parametrarna under stopptillståndet, annars ändrade parametrar kan inte sparas.

7. Parameterspecifikation

1. Parameterspecifikation

ParameterParameter specificationParameterintervallStandardEnhet
P00Maximal spänning0---220,0/380,0220/380 V
P01Referensfrekvens0---400,050Hz
P02Mellanspänning0---220,0/380,0110/190 V
P03Mellanliggande frekvens0---400,025Hz
P04Minsta spänning0---220,0/380,00V
P05Minsta frekvens0---400,00Hz
P06Maximal drift0---400,065,0Hz
P07Minimal drift0---400,00Hz
P08Dölj lösenord0---6553500 000
P09Ange lösenord0---655350
P10Arbetsfrekvens källa0: Paneltangentbord;1: Panel potentiometer;2: Extern analog signal4: RS485.1
P11Starta/stoppa kontrollkälla0: Paneltangentbord;1:RS485;2: Extern port.0
P12Stopplägen0:Tröghetsstopp;1: Retardation stopp;2: Bromsstopp;3: Nödsituation broms.1
P13Bromsningstid0---2,50,5S
P14Bromsad spänning0---140,020V
P17Maskinnummer1-2551
P18Driftsankomst0---100,050Hz
P20Val avövertemperaturskydd1---8080
P21Revolution för 50Hz0-80002800
P22Operatörsinställning1---2010
P23Frekvensjusterande stegstorlek1---10050,1 Hz
P24Överbelastningsskyddbufferttid0,1---60,03S
P26Arbetsfrekvens0---400,050Hz
P27Sektionshastighet 1 inställning0---400,045Hz
P28Sektionshastighet 2 inställning0---400,040Hz
P29Sektionshastighet 3 inställning0---400,035Hz
P30Sektionshastighet 4 inställning0---400,030Hz
P31Sektionshastighet 5 inställning0---400,025Hz
P32Sektionshastighet 6 inställning0---400,020Hz
P33Sektionshastighet 7 inställning0---400,015Hz
P34Huvudsaklig stigande1---100025Hz/S
P35hastighet 1:a stigande1---100025Hz/S
P36hastighet 2:e stigande1---100025Hz/S
P37hastighet 3:e stigande1---100025Hz/S
P38hastighet 4:e stigande1---100025Hz/S
P39hastighet 5:e stigande1---100025Hz/S
P40hastighet 6:e stigande1---100025Hz/S
P41hastighet 7:e stigande hastighet1---100025Hz/S
P42Huvudsänkningshastighet1---100025Hz/S
P431:a nedstigningshastighet1---100025Hz/S
P442:a nedstigningshastighet1---100025Hz/S
P453:e nedstigningshastighet1---100025Hz/S
P464:e nedstigningshastighet1---100025Hz/S
P475:e nedstigningshastighet1---100025Hz/S
P48 Hz/S6:e nedstigningshastighet1---100025
P497:e nedstigningshastighet1---100025Hz/S
P50Multifunktionsingång 1(X1 bindande post)0:ogiltig,terminal är icke-fungerande13
P51Multifunktionsingång 21: trådkontrollstopp14
P52Multifunktionsingång 32:nyckelstopp;15
P53Multifunktionsingång 43:nyckeloperation;5
P54Multifunktionsingång 54:sluta tangenten;5:tråd framåt drift6: trådomvänd drift;7: reservation8: felåterställning signal;9: trådomkastning växla;10:knappar framåt växlande;11:knappar framåt växlande;12: backomkopplare nycklar;13: sektionshastighet ingång 1;14:sektionshastighet ingång 2;15: sektionshastighet ingång 3;16: externt fel signal.17: Jogga framåt;18: Jogga bakåt;19: Akut stopp;6
P55Multifunktionsingång 69
20:Reläkontroll. 0:
P58Multifunktionsingång 1 (SP1)ogiltig, nejproduktion;1:driftinstruktioner;2: ställ in ankomstinstruktioner3: felindikering;5: Nödstopp;6: FörP50---P55=20;0
P60Multifunktionsingång 2Idem (reläutgång)0
P62Visningsalternativ0: inställningfrekvens;1: driftfrekvens;2: revolution 3:nuvarande;4: temperatur; 5: tid;0
P65Slå på alternativ0: normal ström på;1:rapportera fel med startsignal;2: Slå påfram;3: Slå påmotsatt.0
P66 60Ingångsstabiliseringstid0---65535mS
P67 28500Spänningskoefficient0---65535
P68Underspänningsinställning0---220/38060/180 V
P69Överspänningsinställning220,0---400/680 400/600 V
P70Vridmomentkompensation alternativ0:P72 är ersättning belopp;1: Multiplicera P72 med P71 efter P71 minus inspänning0
P71Vridmomentkompensation spänning0---300,010V
P72Vridmomentkompensation miljö0---1000
P73Maximalt extern analog0---6553531440
P74Minimum extern analog0---655352096
P75Noll ström ersättningsvärde0---655351130
P76Nuvarande koefficient0---6553542 000
P77Parameteräterställning0---65535(Det är återställningen när 54321)0
P78Huvudström överbelastning0-6553520 000 mA
P79Första strömöverbelastningen0-6553520 000 mA
P80Andra strömöverbelastning 0-6553520 000 mA
P81Tredje strömöverbelastningen0-6553520 000 mA
P82Fjärde strömöverbelastning 0-6553520 000 mA
P83Femte strömöverbelastningen0-6553520 000 mA
P84Sjätte strömöverbelastningen0-6553520 000 mA
P85Sjunde strömmen överbelastning0-6553520 000 mA
P86Jogga framåt frekvens0---400,020Hz
P87Jogga omvänd frekvens0---400,020Hz
P88Jogga stigande hastighet1---100050Hz/S
P89Jogga nedstigningshastighet1---100050Hz/S
P90Jogga stopplägen0:Tröghetsstopp;1:Bromsa stopp;2:Bromsstopp;3:Nödsituationbroms.1
P91Joggbromsningstid0---2,50,1S
P124Fläktstarttemperatur=0 Fläkt igångnärVFD startar0 y
P127Återstående timmar0---6553565535H

2. Parameterinställningslösenord och stilleståndstid:

P08 är det dolda lösenordet, det visar alltid bara 00000, inte det faktiska värdet.

När du matar in värdet P09=det dolda värdet för P08, visas P08

dolt värde och P08 och andra parametrar kan ändras. P09

kommer att annulleras när strömkabeln kopplas ur för att starta om.

När P127=65535 startar inte nedräkningsfunktionen.

När P127 < 65535 startar nedräkningsfunktionen, P127 kommer

minus 1 när invertern går i en timme. Frekvensomformaren kommer stoppas när nedräkningen av P127 till 0 timme.

8. Procedur för parameterinställning:

  1. Tryck på programmeringsknappen för att gå in i programmeringsläget;
  2. Använd piltangenterna och shift-tangenten för att hitta de parametrar som behöver vara ändrad; 3.Tryck på funktion/spara-knappen för att gå in i parametern;
  3. Använd piltangenterna och shift-tangenten för att ändra parametervärdet; 5. Tryck på funktion/spara-tangenten för att lagra parametern;
  4. Tryck på programmeringsknappen för att lämna programmeringsläget.

Kapitel 4 Felkod

Visning av felkodFelkod Beskrivning
Err 1Kortslutning/strömöverbelastning/ström Modulskydd
Err 2Under spänningsskydd
Err 3Överspänningsskydd
Err 4Körkretsfel
Err 5Ingång vid start vid elektrifiering
Err 6Överströmsskydd
Err 7Övertid
Err 8För höga temperaturer för radiator
Err 9Externt fel

Tillverkad i Kina

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat

Manualassistent
Drivs av Anthropic
Väntar på ditt meddelande
Produktinformation

Märke : Vevor

Modell : AT1-4000X

Kategori : Omvandlare
