A2-8007M - Inverter Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Variatore di frequenza (inverter)
Marca	Vevor
Modello	A2-8007M
Potenza nominale	0,75 kW
Tensione di ingresso	1~3 fasi 220 V CA
Tensione di uscita	3 fasi 220 V CA
Frequenza di uscita	0,01 Hz a 400,00 Hz
Modalità di controllo	Pannello, potenziometro, segnali esterni (0-5V, 0-10V, 0-20mA)
Display	Tubo numerico per frequenza e parametri
Funzioni principali	Accelerazione/decelerazione regolabile, frenatura CC, multivelocità (7 segmenti), spostamento punto, compensazione coppia
Protezioni	Sovracorrente, sovratensione, sottotensione, surriscaldamento, cortocircuito
Ingressi di controllo	FWD, REV, reset, multivelocità (D0, D1, D2), JOG, ingressi analogici (5V, 10V, 20mA)
Uscite di controllo	Relè (Lk, Kg, Lz), uscita 12V/200mA, 5V/50mA, uscita segnale frequenza
Temperatura di funzionamento	-10 °C a 50 °C
Umidità	20 % a 90 % senza condensa
Manutenzione	Pulizia regolare della polvere, verifica dei collegamenti, sostituzione del ventilatore e del condensatore se necessario
Sicurezza	Installazione da parte di un elettricista qualificato, non smontare, utilizzare una presa GFCI, non immergere
Parti di ricambio	Ventilatore di raffreddamento, condensatore elettrolitico (durata 20-50 Kh a 25 °C)
Garanzia	18 mesi (esclusi danni da uso improprio)
Accessori inclusi	1 inverter, 1 manuale d'uso
Peso	Circa 1,5 kg (stima)

Domande frequenti - A2-8007M Vevor

Quali sono i tipi di ingresso e uscita dell'inverter Vevor A2-8007M?

L'inverter accetta un ingresso monofase o trifase di 220 V CA e fornisce un'uscita trifase di 220 V CA. La potenza nominale è di 0,75 kW.

Come regolare la frequenza di uscita?

La frequenza può essere regolata tramite il potenziometro sul pannello, i pulsanti del pannello o segnali esterni (0-5V, 0-10V, 0-20mA). Utilizzare il parametro Pn 03 per scegliere la sorgente di frequenza.

Cosa significano i codici di errore visualizzati (ad esempio OU-o, OC-u)?

I codici indicano guasti: OU per sovratensione, LU per sottotensione, OC per sovracorrente, OT per surriscaldamento. La lettera seguente indica il momento: o (fermo), u (accelerazione), d (decelerazione), r (regime permanente). Consultare la tabella dei guasti nel manuale.

Come resettare l'inverter dopo un guasto?

Premere il pulsante STOP/RESET (FERMARE L'EVENTO) per resettare l'inverter dopo un guasto. Assicurarsi prima che la causa del guasto sia risolta.

Posso usare una prolunga per alimentare l'inverter?

No, è sconsigliato usare una prolunga. Collegare l'inverter direttamente a una presa GFCI per evitare rischi di scossa elettrica.

Come configurare una velocità multi-segmento?

Per utilizzare le velocità multi-segmento, impostare Pn 03 su 7 (sorgente di frequenza multi-segmento). Utilizzare i parametri Pn 20 a Pn 26 per impostare le frequenze dei 7 segmenti. Collegare gli ingressi D0, D1, D2 secondo la tabella di controllo.

Quale manutenzione regolare è necessaria?

Controllare regolarmente la temperatura e l'umidità ambiente, pulire la polvere sulla scheda e sui ventilatori con un aspirapolvere, e assicurarsi che i collegamenti siano serrati. Sostituire il ventilatore di raffreddamento e il condensatore elettrolitico ogni 20-50 Kh di funzionamento.

L'inverter può essere utilizzato con un motore monofase?

No, l'uscita dell'inverter è trifase (U, V, W). È progettato per alimentare motori trifase o carichi resistivi/induttivi trifase.

Come modificare i parametri dell'inverter?

Assicurarsi che l'inverter sia fermo e che Pn 32 sia impostato su 1 (modifica abilitata). Premere SET, utilizzare ▲/▼ per selezionare il parametro, premere nuovamente SET, modificare il valore con ▲/▼ e ←/▶, quindi premere SET per salvare.

Cosa fare se l'inverter non si avvia?

Verificare l'alimentazione elettrica, i collegamenti dei cavi e assicurarsi che il segnale di comando (RUN) sia attivo. Consultare la tabella dei guasti per i codici di errore. Se il problema persiste, contattare il supporto tecnico.

MANUALE UTENTE A2-8007M Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

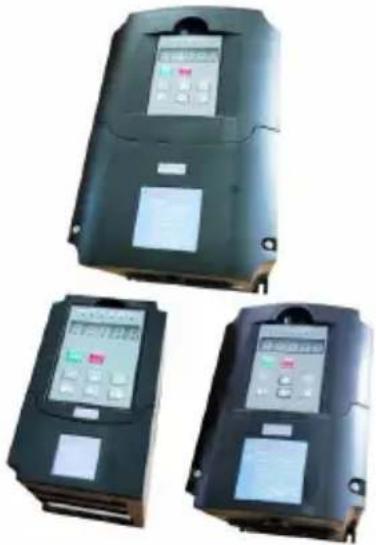

Invertitore

MODELLO: A2-8007M/A2-8015/A2-8075

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi.

VEVOR

TOUGH TOOLS, HALF PRICE

Invertitore

MODELLO: A2-8007M/A2-8015/A2-8075

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico?

Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica

Questa è l'istruzione originale, si prega di leggere attentamente

tutte le istruzioni del manuale prima di utilizzarlo. VEVOR si

riserva una chiara interpretazione del loro manuale utente.

L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi

preghiamo di perdonarci se non vi informeremo di nuovo se ci sono

aggiornamenti tecnologici o software sul nostro prodotto.

IMPORTANTI MISURE DI SICUREZZA

Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo inverter. La mancata osservanza di tutte le istruzioni elencate di seguito può causare scosse elettriche,

incendio e/o lesioni gravi.

AVVERTIMENTO:

Questa apparecchiatura è un dispositivo ad alta tensione, si prega di non tentare di smontare questa apparecchiatura in qualsiasi momento per evitare pericoli. Dopo un guasto del dispositivo, se l'interruttore esterno non riesce a riavviare il dispositivo, contattare il rivenditore per la gestione.

ATTENZIONE: RISCHIO DI SCOSSE ELETTRICHE E INCENDIO!

1. La mancata osservanza di queste istruzioni potrebbe causare guasti, incendi ed elettrocuzione.
2. NON SMONTARE.
3. Non immergere l'inverter.
4. Non collegare due o più trasformatori in parallelo.
5. Collegare l'alimentatore direttamente a una presa GFCI per ambienti umidi.
6. Non utilizzare una prolunga
7. L'installazione di questo inverter e del relativo cablaggio deve essere eseguita da un elettricista qualificato, in conformità a tutti i codici elettrici applicabili.

AVVERTIMENTO:

Cambiamenti o modifiche a questa unità non espressamente approvati dalla parte responsabile della conformità potrebbero annullare l'autorità degli utenti di azionare l'attrezzatura.

SALVA QUESTE ISTRUZIONI

Informazioni FCC

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero annullare l'autorità dell'utente ad azionare l'attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle due condizioni seguenti:

1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, incluse interferenze che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorità dell'utente di utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radio o televisiva, che può essere determinata spegnendo e accendendo il prodotto, si incoraggia l'utente a provare a correggere l'interferenza con una o più delle seguenti misure.

Riorientare o riposizionare l'antenna ricevente. - Aumentare la distanza tra il prodotto e il ricevitore. - Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il ricevitore. - Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Smaltimento corretto

Questo prodotto è soggetto alle disposizioni della normativa europea Direttiva 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede raccolta differenziata dei rifiuti nell'Unione Europea. Questo

si applica al prodotto e a tutti gli accessori contrassegnati con quel simbolo.

I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

1. Precauzioni di sicurezza

1.1 Precauzioni di sicurezza

L'ambiente non può contenere gas esplosivi. Deve essere cablato da personale di cablaggio professionale. In caso contrario, potrebbe causare scosse elettriche. Togliere l'alimentazione prima di strizzare. Altrimenti, potrebbe causare shock elettronico. Non toccare nessuna porta di controllo, le schede interne e i loro componenti elettronici quando l'elettricità è accesa. Altrimenti, potrebbe causare shock elettronico. Assicurarsi che la porta di cablaggio di terra del prodotto sia correttamente collegata secondo gli standard nazionali di sicurezza elettrica o altre norme correlate. Non

toccare alcuna scheda o componente interna per almeno 10 minuti dopo l'interruzione di corrente. Si prega di effettuare il controllo elettrico prima della manutenzione interna della scheda. In caso contrario, potrebbe causare scosse elettriche. È vietato collegare l'alimentazione CA alla porta di uscita del prodotto (U, V, W o altre porte di controllo accetto Lk, Lb, Lz). Altrimenti, potrebbe causare danni all'inverter.

Poiché il circuito integrato interno può essere distrutto dall'elettricità statica, si prega di non toccare qualsiasi componente PCB, IC o IGBT senza alcuna protezione.

In caso contrario, potrebbe causare un guasto

sconosciuto. Assicurarsi che nessun conduttore inaspettato come viti, guarnizioni, ecc., venga lasciato all'interno dell'inverter durante la manutenzione. In caso contrario, potrebbe causare danni all'inverter o addirittura incendi. Se si

verifica una sovracorrente durante l'avvio, controllare il cablaggio

e riavviare. Non

fermare la macchina interrompendo l'alimentazione. L'alimentazione può essere interrotta dopo che il motore si ferma.

Non lasciare l'inverter al sole. Altrimenti, potrebbe causare

danni all'inverter.

1.2 Ispezione del pacco

La produzione degli inverter della serie A2 è sottoposta a rigorosi test di qualificazione.

Si prega di controllare i danni causati alla segna e il tipo

specifiche durante l'ispezione del pacchetto.

Accessori: 1 inverter, 1 manuale utente. Se manca

qualcosa, contattare il rivenditore locale o il centro assistenza Isacon.

centro assistenza personalizzato.

2. Configurazione utente

2.1 Requisiti ambientali

Nessun gas corrosivo, vapore e polvere oleosa. Senza luce solare diretta. Nessuna polvere o particelle metalliche fluttuanti. Umidità

dell'aria 20% ~ 90%. Vibrazione <

-10 ~ 50 , assicurarsi di avere una ventilazione adeguata se la

temperatura è superiore a 40°C.

Senza gas, liquidi e solidi infiammabili o esplosivi. Utilizzare un quadro elettrico o un funzionamento remoto in condizioni non standard. Assicurare una ventilazione adeguata.

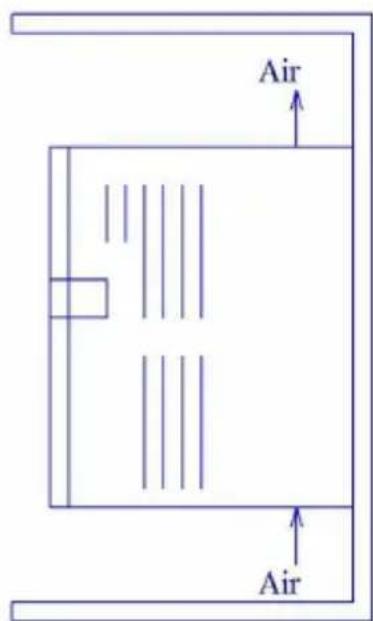

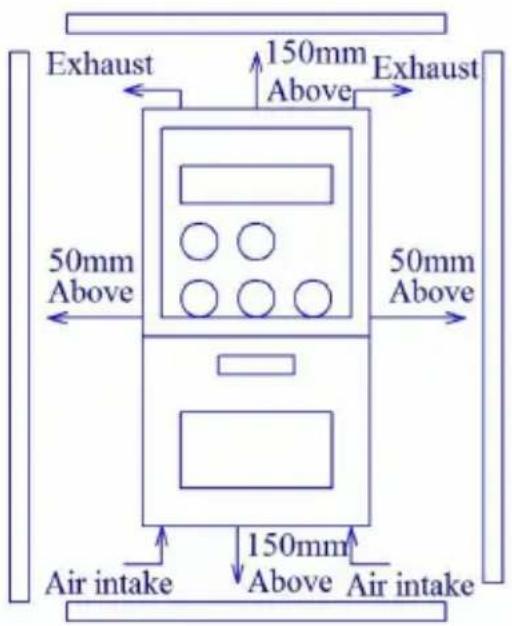

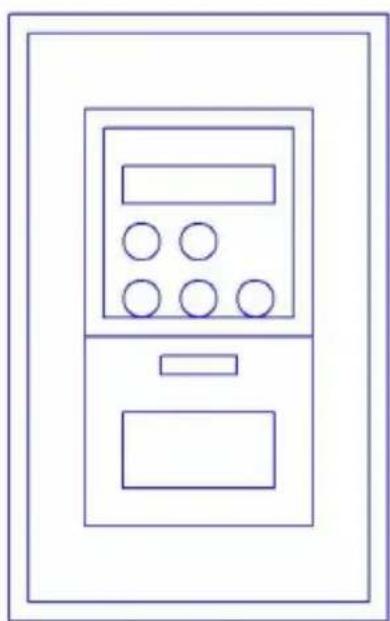

2.2 Installare lo spazio

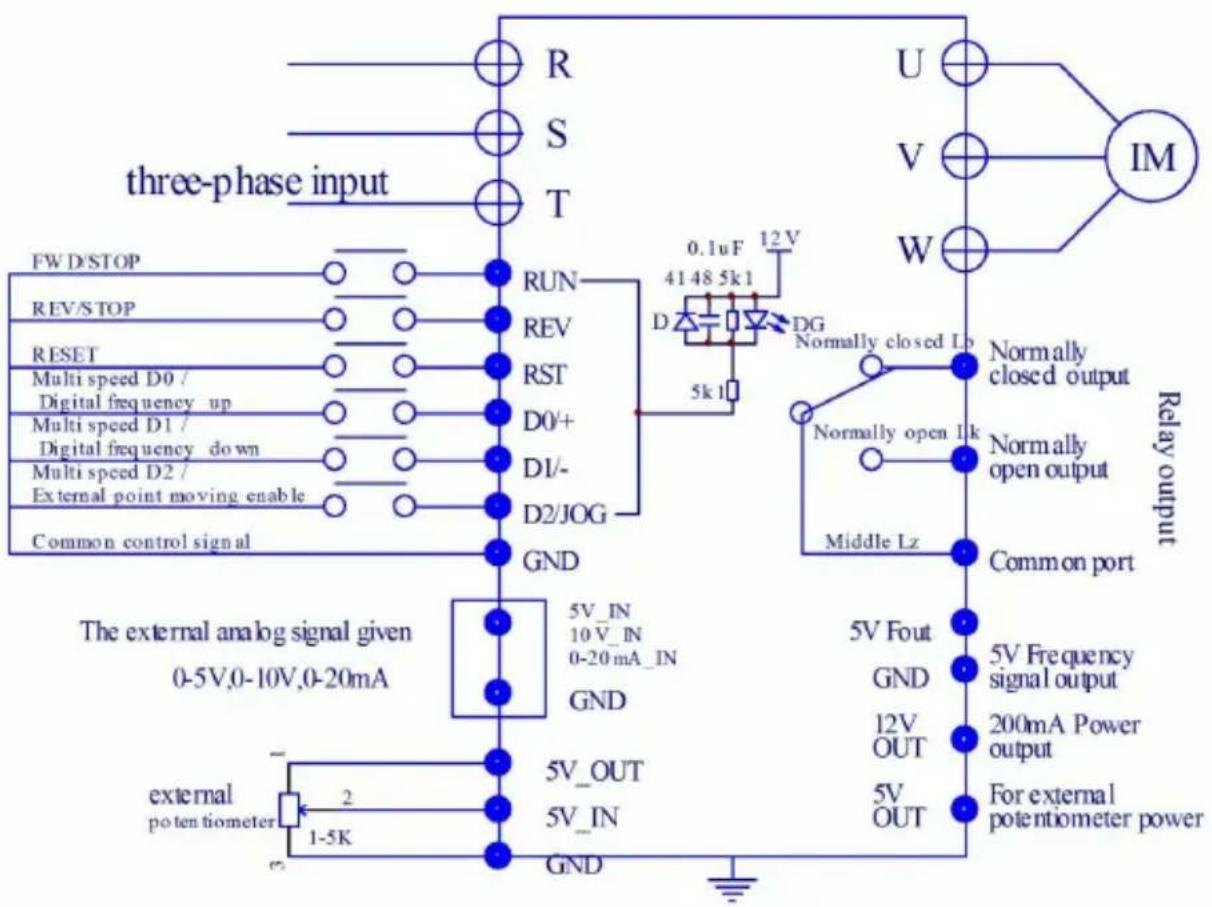

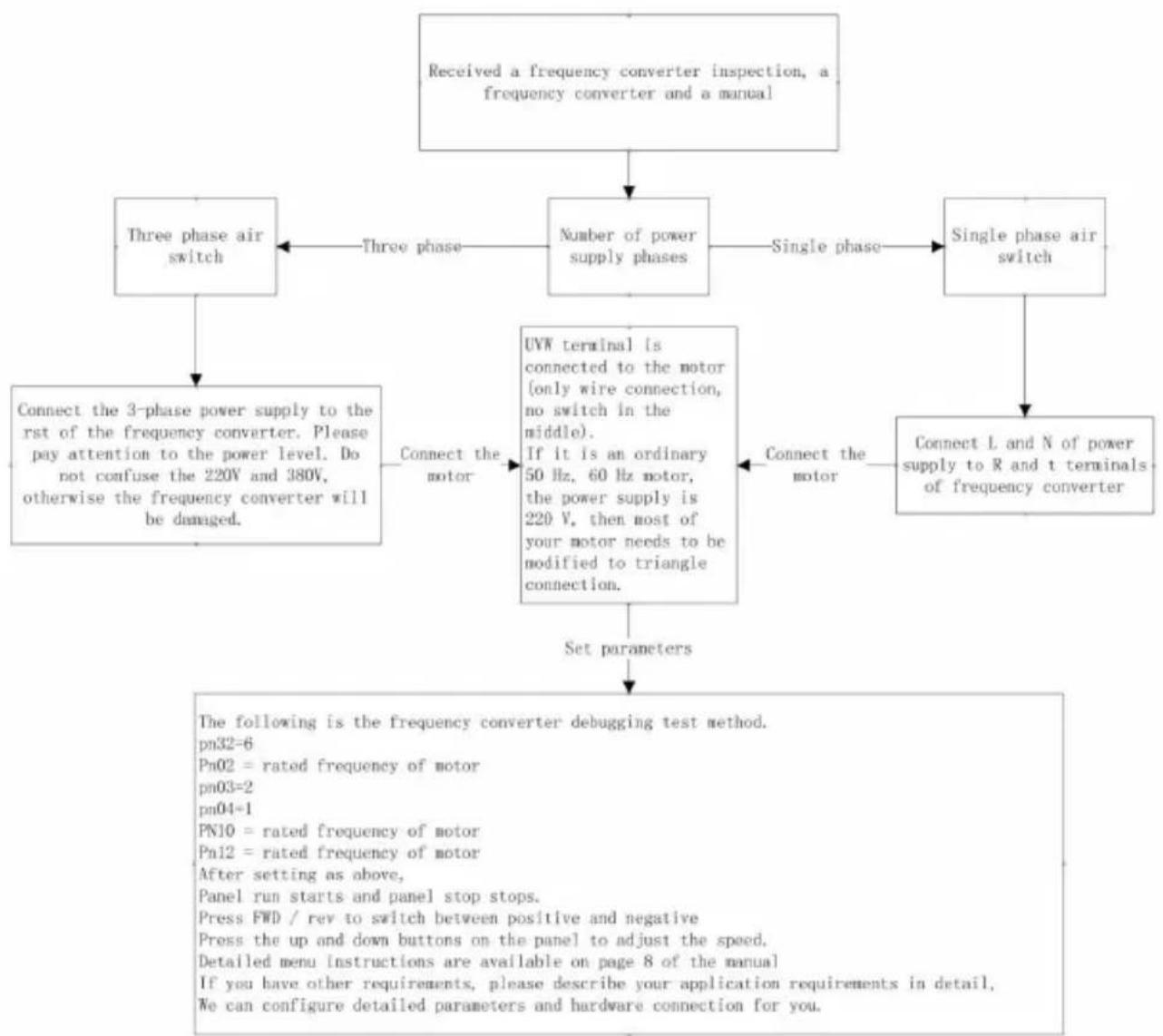

2.3 Cablaggio di base

Ci sono due parti di cablaggio: main-loop e control-loop. Si prega di cablare correttamente secondo le due figure seguenti.

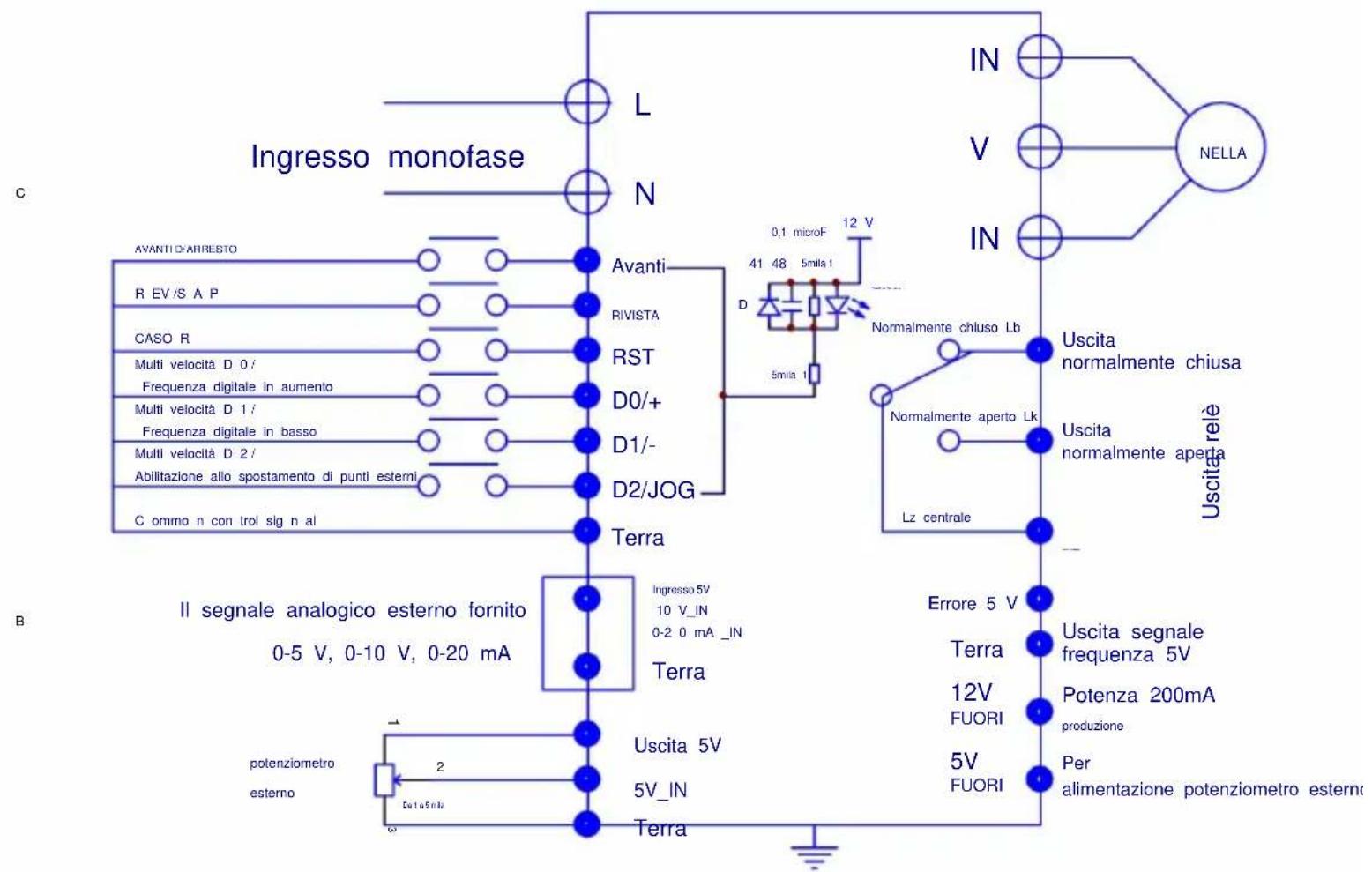

Figura di cablaggio (monofase)

porta del circuito principale

porta del circuito di controllo

Nome porta	Descrizione
L.N.	Ingresso alimentazione monofase.
UVW	Le porte di uscita CA trifase possono essere collegate solo a carich di pura resistenza o induttanza, come motori o riscaldatori elettrici.

Figura di cablaggio (trifase)

porta del circuito principale

porta del circuito di controllo

Nome porta	Descrizione
RST	Collegamento elettrico monofase 220V R e T. Collegamento elettrico trifase 220V RT. , S, Specifiche di tensione: 8xxx, ingresso monofase 220 collegamento R e T
UVW	Le porte di uscita CA trifase possono connettersi solo a corrente carico di resistenza o induttanza come motori o riscaldatore elettrico.

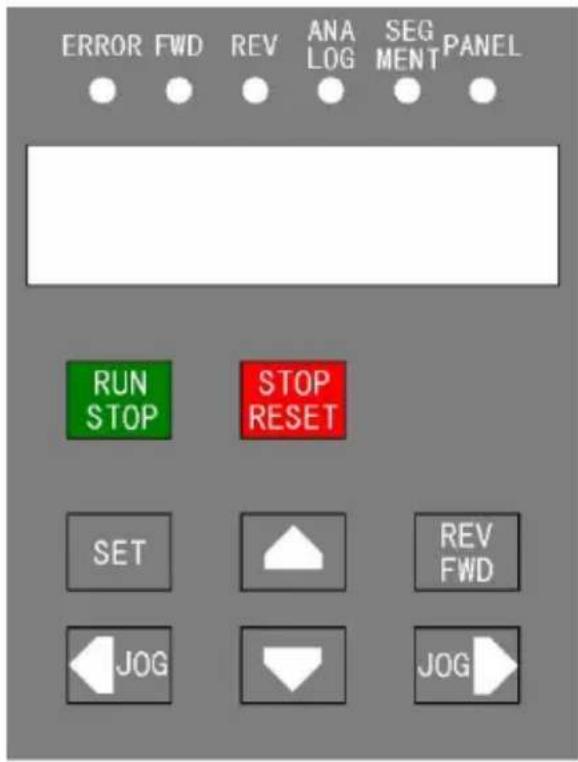

3. Pannello di controllo

Pulsante	Descrizione
RUN STOP Passa	dallo stato di esecuzione a quello di arresto con una sola pressa
ARRESTO EVENTO	Ha significati diversi premere quello pulsante durante diverse modalità: 1.se l'inverter è in funzione, arresto; 2. Se si verifica un guasto, l'inverter verrà reset; 3. Se si opera sui menu, torna a menu principale.
RIVISTA	Cambia la direzione dell'inverter. Funzioneanche durante il tempo di esecuzione.
IMPOSTATO	Entra in modalità menu. Se è su elemento, i dati saranno salvato e verrebbe visualizzato il menu di livello inferiore.
yy	Cambiare le voci del menu o modificare il parametro dati.
yy	Modifica il contentuto del menu e sposta il punto nel pannello.
Potenziometro Modifica la frequenza di esecuzione.
Contenuto	Descrizione
ERRORE	Indicatore di guasto.
Avanti	Indicatore di rotazione in senso orario.
RIVISTA	Indicatore di rotazione antioraria.
ANALOG Indicatore	della frequenza di ingressso analogico.
SEGMENTO Indicatore	della frequenza di ingressso del segmento.
PANNELLO	Indicatore della frequenza di ingressso del pannello.
Tubo digitale	Frequenza di esecuzione dell'inverter. Se l'inverter si arresta, lampeggia. I dati di visualizzazione sono forniti dai dati "Pn01".

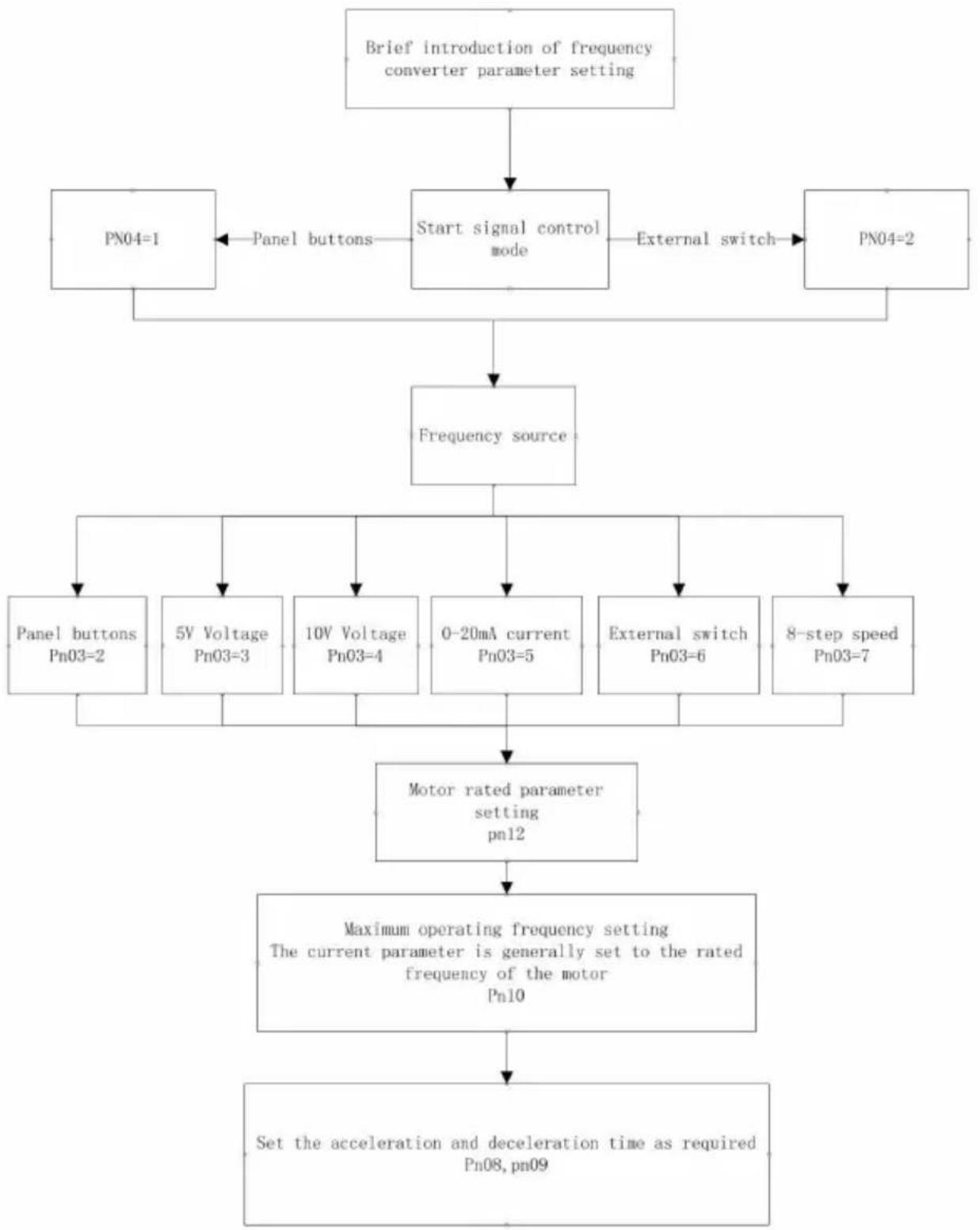

4. Metodo del set di parametri

4.1 Set di parametri e modifica

Impostare il parametro quando l'inverter è fermo e il parametro non è

bloccato (Pn32=1). Per prima cosa, accedi al menu del set di parametri premendo il pulsante "SET". In secondo luogo, premere il pulsante y/y per scegliere un determinato elemento. In terzo luogo, premere nuovamente il pulsante "SET" per immettere l'elemento. In quarto luogo, premere il pulsante y/y per scegliere un dato bit e premere y/y per modificare il valore. Infine, premere il pulsante "SET" per salvare il nuovo parametro oppure premere il pulsante "STOP" per tornare al menu principale senza alcun salvataggio.

Premere il pulsante "SET" per salvare il nuovo parametro oppure premere il pulsante

"STOP" torna al menu principale senza salvare nulla.

4.2 Avviso sui pulsanti

Quando si modificano i parametri, premere a lungo y/y per scorrere il numero corrente un po' tra 0 e 9.

1. Tabella dei parametri di configurazione

Articolo	Descrizione Modifica tramite pulsante y o y	Allineare Modifica tramite pulsante y o y	Valore predefinito
			Predefinito (3)	Predefinito (6)
Parte 01	Visualizzazione predefinita contentuto	1-30000	1	1
Parte 02	Avviamento iniziale frequenza per pannello o altri metodolo	0,01-400,00,00 400Hz 50
Parte 03	Fonte di段时间e frenenza	1-7	2	1
Parte 04	Fonte di段时间e lavoro	1-2	1	1
Parte 05	in senso orario / disabilitare in senso antiorario	1-3	3	3
Parte 06	Metodo per fermarsi invertitore	1-2	2	2
Parte 07	Ricominciare da segnale esterno	1-2	1	1
Pn 08 Tempo di accelerazione		000.01Syy50.00S 50S		10S
Pn 09 Tempo di decelerazione		000.01Syy50.00S 50S		10S
Parte 10	Autonomia massima frequenza	000.10Hzyy400,00Hz	Frequenza
Parte 11	Autonomia minima frequenza	000.10Hzyy400,00Hz	1,5 Hz	1,5 Hz
Parte 12	Valutazione del motore frequenza	010,00 Hzyy400,00Hz	Frequenza

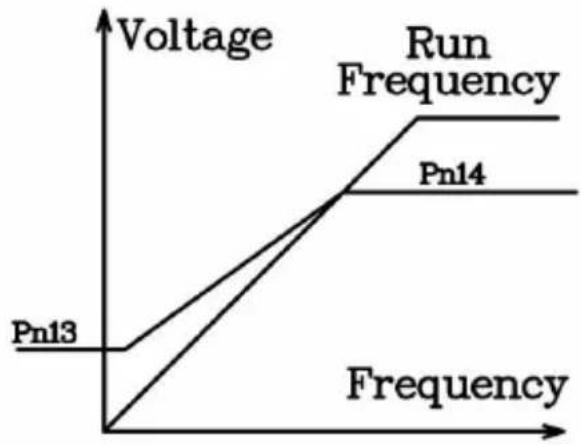

Pn 13 Compensazione della copbia 0,0-4,0		0,0	0,0
Parte 14	Compensazione della copbia frequenza	0,01 Hz-600,00Hz	Frequenza
Parte 15	Frenatura in corrente continua all'avvio voltaggio	1 V-100 V	30V	30V
Parte 16	Frenatura in corrente continua all'avvio tempo	000,00S-650,00S	0S	0S
Parte 17	Arrestare la frenata in corrente continua voltaggio	1 V-100 V	30V	30V
Pn 18 Arresto tempo di frenata DC		000,00S-650,00S	0S	0S
Parte 19	Sorgente di velocità multi-segmento 0	1-5	1	1
Parte 20	Velocità multi-segmento 1 frequenza	000.10 Hz-400,00Hz	10	10
Parte 21	Velocità multi-segmento 2 frequenza	000.10 Hz-400,00Hz	20	20
Parte 22	Velocità multi-segmento 3 frequenza	000.10 Hz-400,00Hz	30	30
Parte 23	Velocità multi-segmento 4 frequenza	000.10 Hz-400,00Hz	40	40
Articolo	Descrizione Modifica tramite pulsante ð o ð	Intervallo Modificato da pulsante ð o ð	Valore predefinito
			Predefinito (3)	Predefinito (6)
Parte 24	Multi-segmento velocità 5 frequenza	000.10 Hz—400,00Hz	50	50
Parte 25	Multi-segmento velocità 6 frequenza	000.10 Hz—400,00Hz	60	60
Parte 26	Multi-segmento velocità 7 frequenza	000.10 Hz—400,00Hz	70	70
Pag. 27	Punto di movimento frequenza	000.10 Hz—400,00Hz	10 Hz	10 Hz
Parte 28	Scelta del relè produzione	1—6	3	3

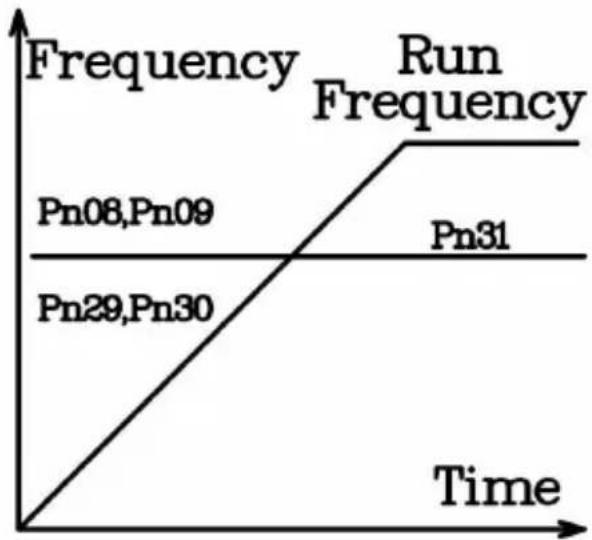

Parte 29	2a accelerazione tempo	000.01S—650.00S	2S	2S
Parte 30	2° decelerazione tempo	000.01S—650.00S	2S	2S
Parte 31	2° decelerazione frequenza di arresto	000,01 Hz—400,00 Hz 1 Hz		1Hz
Parte 32	Parametro gestione	1—6	1	1
Pn 33 Versione software		32029	*****	*****
Parte 34	Recupero automatico durante ha perso improvvisamente la potenza	0-99 Hz	0	0
Pn 35 Data di produzione		*	*****	*****

Fare riferimento al Capitolo 7 per una descrizione dettagliata degli elementi.

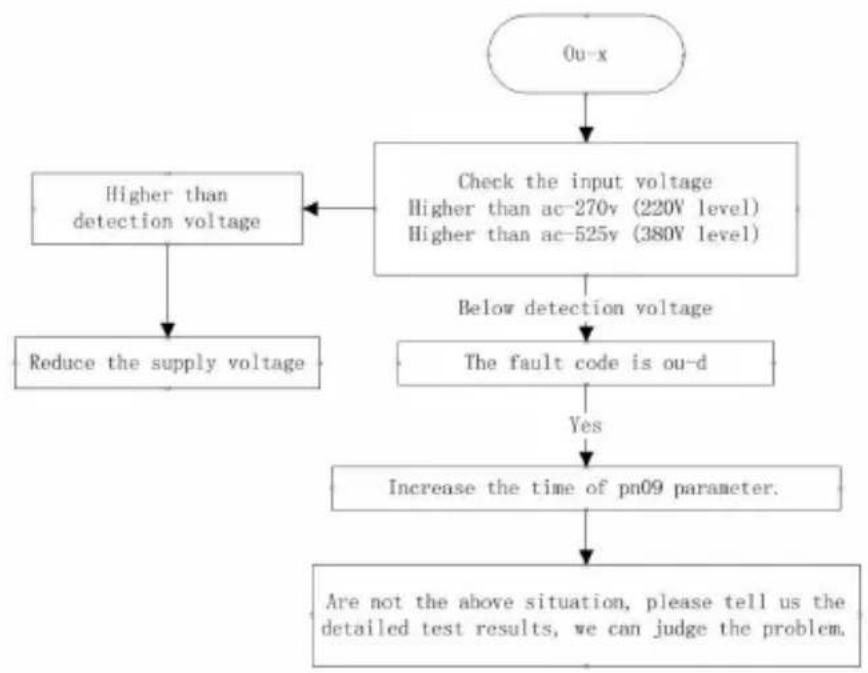

Nota: se durante la decelerazione si verifica una sovratensione, il dispositivo si arresta.

Nota:

Se si verifica una sovratensione durante la decelerazione, l'inverter si arresta in decelerazione finché la tensione non torna al livello normale. Se è necessaria una decelerazione più rapida, passare all'inverter con frenata.

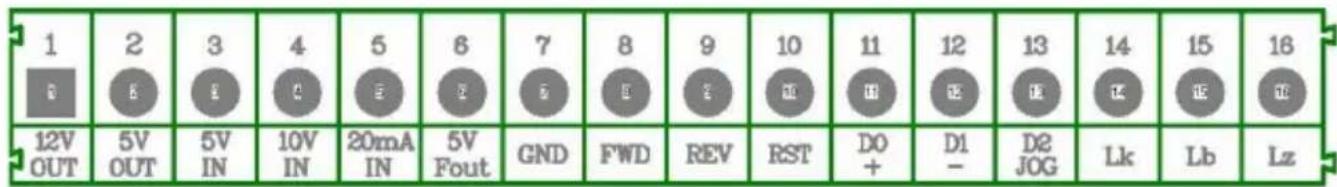

6. Descrizione delle porte di controllo

Nome della porta	Descrizione della porta
USCITA 12V	Uscita 12V, con corrente massima 200mA.
USCITA 5V	Uscita 5V, con corrente massima 50mA.
Ingresso 5V	Ingresso 5V, ingresso analogico, con tensione effettiva massima 5V, non più di 6V
Ingresso 10V	Ingresso 10V, ingresso analogico, con tensione effettiva massima 10V, non più di 12V
Ingresso 20mA	Ingresso 20mA, ingresso analogico, con valuta effettiva massima 20mA, non più di 25mA
Errore 5 V	Uscita segnale di frequenza, tensione di uscita massima 5V
Terra	Terra della fonte di alimentazione 0V.
Avanti	Ingresso rotazione esterna in senso orario
RIVISTA	Ingresso rotazione antioraria esterna
RST	Segnale di reset esterno
D0 +	Ingresso D0 velocità multi-segmento, il segnale "+" esterno significata input di spostamento del punto in senso orario
D1-	Ingresso D1 velocità multi-segmento, il segnale “-” esterno significata input di spostamento del punto in senso antorario
D2 JOG	Ingresso D2 velocità multi-segmento, ingressso segnale di abilitazione esterno
Luca	Relè accesso
Libbre	Relè spento
LZ-Z	Relè ON/OFF

7. Descrizione dei parametri di configurazione

Pn 01 Contenuto di visualizzazione predefinito: 1-30000

RUNy1 significa che verrà visualizzata la frequenza di esecuzione

Altrimenti, visualizza la velocità di sincronizzazione del motore. 2

30000 è la velocità di sincronizzazione del motore

STOP: visualizza la frequenza fornita dal segnale esterno.

Pn 02 Frequenza di avvio iniziale tramite pannello o altri metodi

Intervallo: 000,01 Hz - 400,00 Hz, i dati del pannello iniziale e

frequenza del segnale esterno durante l'avvio.

Pn 03 Sorgente della frequenza di runtime con intervallo: 1-7

2 Pulsante del pannello1 Potenziometro

3 Segnale esterno 0-5V

4 Segnale esterno 0-10V

6 Segnale digitale esterno5 Segnale esterno 0-

7 Segnale multisegmento

Pn 04 Sorgente del commando runtime con intervallo: 1-2

1 Pannello di controllo dei pulsanti

2 Controllo del segnale esterno

Pn 05 disabilitazione senso orario/antiorario con intervallo: 1-3

1 abilita solo in senso orario 2 abilita solo in senso antiorario

3 Abilitazione senso orario/antiorario

Pn 06 Metodo per arrestare l'inverter con intervallo: 1-2

1 fermata da sola 2 fermata con decelerazione

Pn 07 Riavvia tramite segnale esterno con intervallo: 1-2

1 disabilitare

2 abilitare

Descrizione: quando l'alimentazione è attiva, il funzionamento esterno del segnale è autorizzato a iniziare in modo efficace.

Pn 08 Tempo di accelerazione con intervallo: 000,01S-650,00S

Accelerare il tempo (da 0Hz a Pn10). 12

Pn 09 Tempo di decelerazione con intervallo: 000,01S-650,00S

Tempo di decelerazione (da Pn10 a 0Hz).

Pn 10 Frequenza massima di esecuzione con intervallo: 000,10 Hz y

400,00Hz

Frequenza massima di uscita tramite inverter.

Pn 11 Frequenza minima di esecuzione con intervallo: 000,10 Hz y

400,00Hz

Se la frequenza del comando è inferiore a quel valore, l'inverter si fermerà.

non si riprenderà finché la frequenza dei comandi non raggiungerà quel valore.

Pn 12 Frequenza nominale del motore con intervallo: 0,00 Hz - 400,00 Hz

Viene utilizzato per modificare la curva V/F.

Pn 13 Compensazione della coppia con intervallo: 0,0-4,0

Un parametro elevato può danneggiare il motore.

Pn 14 Frequenza di compensazione della coppia: 0,01 Hz—400,00 Hz

L'inverter non fornisce compensazione della coppia se il tempo di esecuzione alla frequenza è maggiore di quel valore.

Pn 15 Tensione di frenatura CC di avviamento: 1 V-100 V

Con la corretta regolazione di quel parametro, il motore può avviarsi normalmente da completo stato di arresto senza alcuna difficoltà causata dal movimento libero del motore e dalla direzione di rotazione.

Pn 16 Tempo di frenatura CC all'avvio: 000,00 S-650,00 S

Tempo di frenata CC prima dell'avvio del motore per garantire che il motore venga avviato dallo stato di arresto completo.

Pn 17 Arresto tensione frenata CC: 1 V-100 V

Tensione di frenata durante il periodo di frenata CC per garantire che il motore sia completamente fermato in frenata.

Pn 18 Tempo di frenatura DC di arresto: 000,00 S-650,00 S

Tempo di frenata CC per impedire che la slitta si muova dopo l'arresto.

Pn 19 Sorgente di velocità multi-segmento 0-1-5

Modalità velocità multi-segmento Sorgente di frequenza segmento 0:

1 Potenziometro

2 Pulsante del pannello

3 Segnale esterno 0-5V

4 Segnale esterno 0-10V

5 Segnale esterno 0-20mA

Pn 20 Velocità multi-segmento 1 frequenza: 000,10 Hz—400,00 Hz

Modalità velocità multi-segmento Frequenza 1 segmento

Pn 21 Velocità multi-segmento 2 frequenza: 000,10 Hz—400,00 Hz Modalità velocità multisegmento 2 frequenza segmento Pn 22 Velocità multi-segmento 3 frequenza: 000,10 Hz—400,00 Hz Modalità velocità multisegmento frequenza a 3 segmenti Pn 23 Velocità multi-segmento 4 frequenza: 000,10 Hz—400,00 Hz Modalità velocità multisegmento frequenza a 4 segmenti Pn 24 Velocità multi-segmento 5 frequenza: 000,10 Hz—400,00 Hz Modalità velocità multisegmento 5 frequenza di segmento Pn 25 Velocità multi-segmento 6 frequenza: 000,10 Hz—400,00 Hz Modalità velocità multisegmento frequenza a 6 segmenti Pn 26 Velocità multi-segmento 7 frequenza: 000,10 Hz—400,00 Hz Modalità velocità multisegmento frequenza a 7 segmenti Pn 27 Frequenza di spostamento del punto: 000,10 Hz—400,00 Hz Frequenza di spostamento del punto Pn 28 Scelta dell'uscita relè: 1—6 1 Arresto inverter 2 Avvio inverter 3 Guasto inverter 4 Aumento frequenza 5 Diminuzione frequenza 6 Frequenza raggiunta Se la condizione di uscita è soddisfatta, gli stati ON/OFF si invertono. Pn 29 2° tempo di accelerazione: 000,01S — 650,00S 2° tempo di accelerazione Pn 30 2° tempo di decelerazione: 000,01S — 650,00S 2° tempo di decelerazione Pn 31 2a frequenza di arresto di decelerazione: 000,10 Hz—400,00 Hz Quando la frequenza di esecuzione è maggiore di questo valore, l'accelerazione /

il tempo di decelerazione è definito da Pn08, Pn09

Quando la frequenza di esecuzione è inferiore a quel valore, il tempo di accelerazione/ decelerazione è definito da Pn29, Pn30

Come mostrato nella figura:

Pn 32 Gestione parametri: 1-3 1 abilitazione

modifica 3 inizializzazione

2 modifica disabilitata

per parametri 400Hz 4 lettura parametro

inizializzazione OEM 5 scrittura parametro

inizializzazione OEM 6 inizializzazione per

parametri 50Hz

Nota: la password per il parametro OEM è: 61633

Pn 33 Versione software

Pn 34 Ripristino automatico in caso di perdita improvvisa di potenza 0 disabilita questa funzione

99 significa eseguire il ripristino automatico in un tempo infinito, partendo da bassa frequenza. Altro valore:

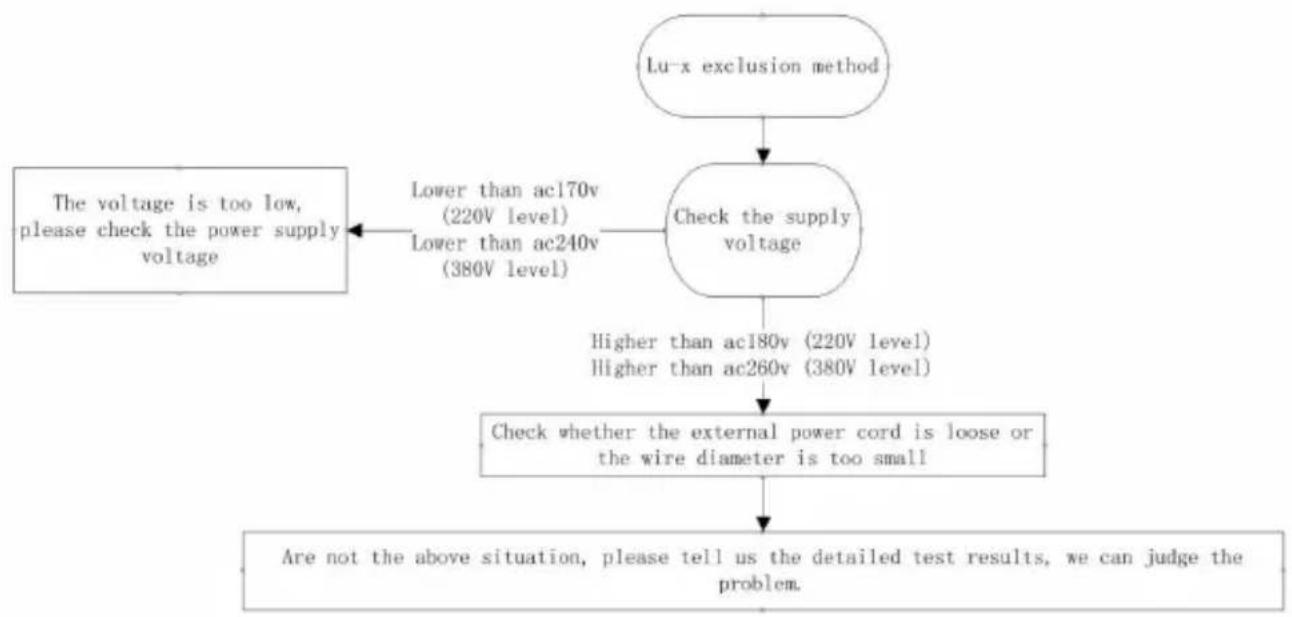

Se l'indicatore visualizza LU-X (qualsiasi codice) durante il tempo e la fonte di

alimentazione si ripristina in 2 secondi, l'inverter si riavvia e riduce la frequenza di runtim con l'entry del tempo di sottotensione moltiplicato per la frequenza di quel componente (Hz).

Il tempo massimo di perdita di potenza è di 2,5 s. Oltre quel tempo, verrebbe visto come sovratensione senza alcun ripristino automatico.

Pn 35 Data di produzione

8. Esempi di funzionamento 8.1

Funzionamento tramite

pannello Pn 04 = 1 (comando dal pannello), Pn 03 = 1 (frequenza dal potenziometro)

Premere il pulsante "RUN" sul pannello, l'inverter si avvia e la spia di funzionamento si accende.

Premendo nuovamente il pulsante, l'inverter si fermerà.

8.2 Funzionamento tramite segnale esterno

Pn 04=2 (comando alla porta "FWD/REV")

Pn 03=3 (frequenza dalla porta "5V")

8.3 Velocità multi-segmento Pn

04=2 (comando alla porta "FWD/REV")

Pn 03=7 (frequenza da multi-segmento 0-7)

8.4 Spostamento del punto

tramite il pannello Il comando (Pn 04) deve provenire dal pannello (= 1). La frequenza (Pn

03) deve essere specificata tramite il pulsante (= 2). Dopo l'arresto dell'inverter, premere il

pulsante "y" per spostare il punto in senso orario e "y" per spostarlo in senso antiorario.

mossa.

8.5 Spostamento del punto tramite segnale

esterno Il comando (Pn 04) deve provenire alla porta "FWD/REV" (= 2).

La frequenza (Pn 03) deve provenire alla porta digitale esterna (=6). Dopo l'arresto

dell'inverter, collegare "D0" e "JOG" a "GND" per spostare il punto

in senso orario, collegare "D1" e "JOG" a "GND" per spostare il punto in senso antiorario.

9. Messaggio di errore e diagnosi di guasto

9.1 Tabella dei guasti

Significato del display		Causa	Diagnosi
OPPURE -o	Sovratensione	Sovratensione della fonte di alimentazione	Controllare la tensione di alimentazione fonte
Io-tu	Accelerazione sovratensione	Sovratensione della fonte di alimentazione	Controllare la tensione di alimentazione fonte
OPPURE -d	Sovratensione di decelerazione	Sovratensione della fonte di alimentazione o grande inerzia	Sovratensione della fonte di alimentazione,;aumentare il tempo di decelerazione,aggiungere componenti
Tuo	Stato stazionario Sovratensione	Sovratensione della fonte di alimentazione	Controllare la tensione di alimentazione fonte
LU -o	Stato di arresto sottotensione	Sottotensione della fonte di alimentazione	Controllare la tensione di alimentazione fonte
LU-u	Sottotensione di acceleratione	Sottotensione della fonte di alimentazione, piccolo tempo di accelerazione	Controllare la tensione della fonte di alimentazione,;aumentare il tempo di accelerazione
LU -d	Sottotensione di decelerazione	Sottotensione della fonte di alimentazione	Controllare la tensione di alimentazione fonte
LU -r	Sottotensione in stato stazionario	Sottotensione della fonte di alimentazione o grande inerzia	Controllare la tensione della fonte di alimentazione, diminuire il carico

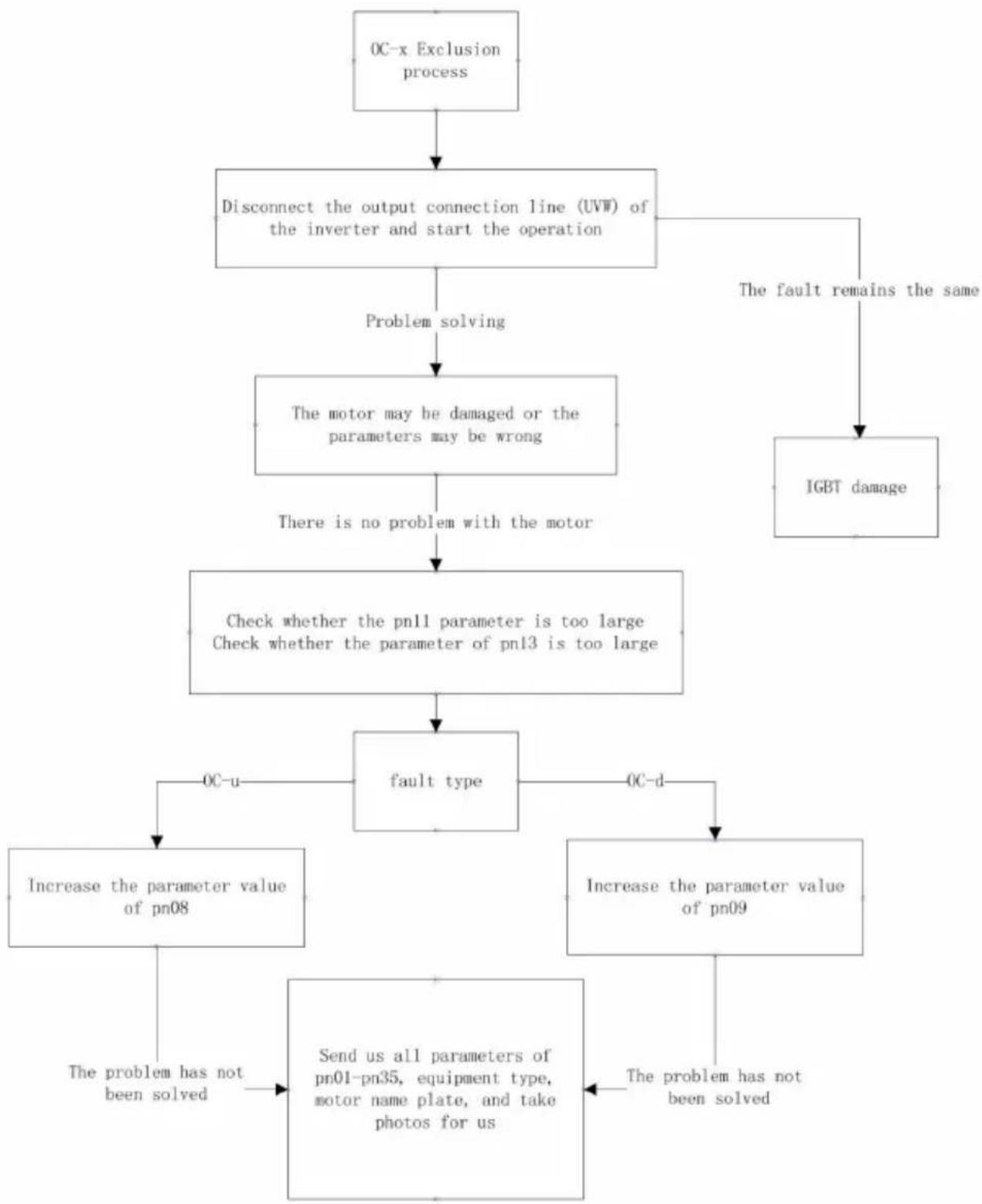

OC -o	Stato di arresto sovravaluta	Guasto del componente, interferenza	Premere “RESET”.Se il problema si verifiesi di nuovo, il componente si guasta.
Significato del display Diagnosi		Causa
OC -u	Accelerazione sovravaluta	Tempo di accelerazione ridotto o guasto del componente	Aumentare il tempo di accelerazione
OC -d	Decelerazione sovravaluta	Tempo di decelerazione ridotto o guasto del componente	Aumentare il tempo di decelerazione
OC -r	Sovravaluta in stato stazionario	sopraccarico o guasto del componente	Controllare il carico del motore

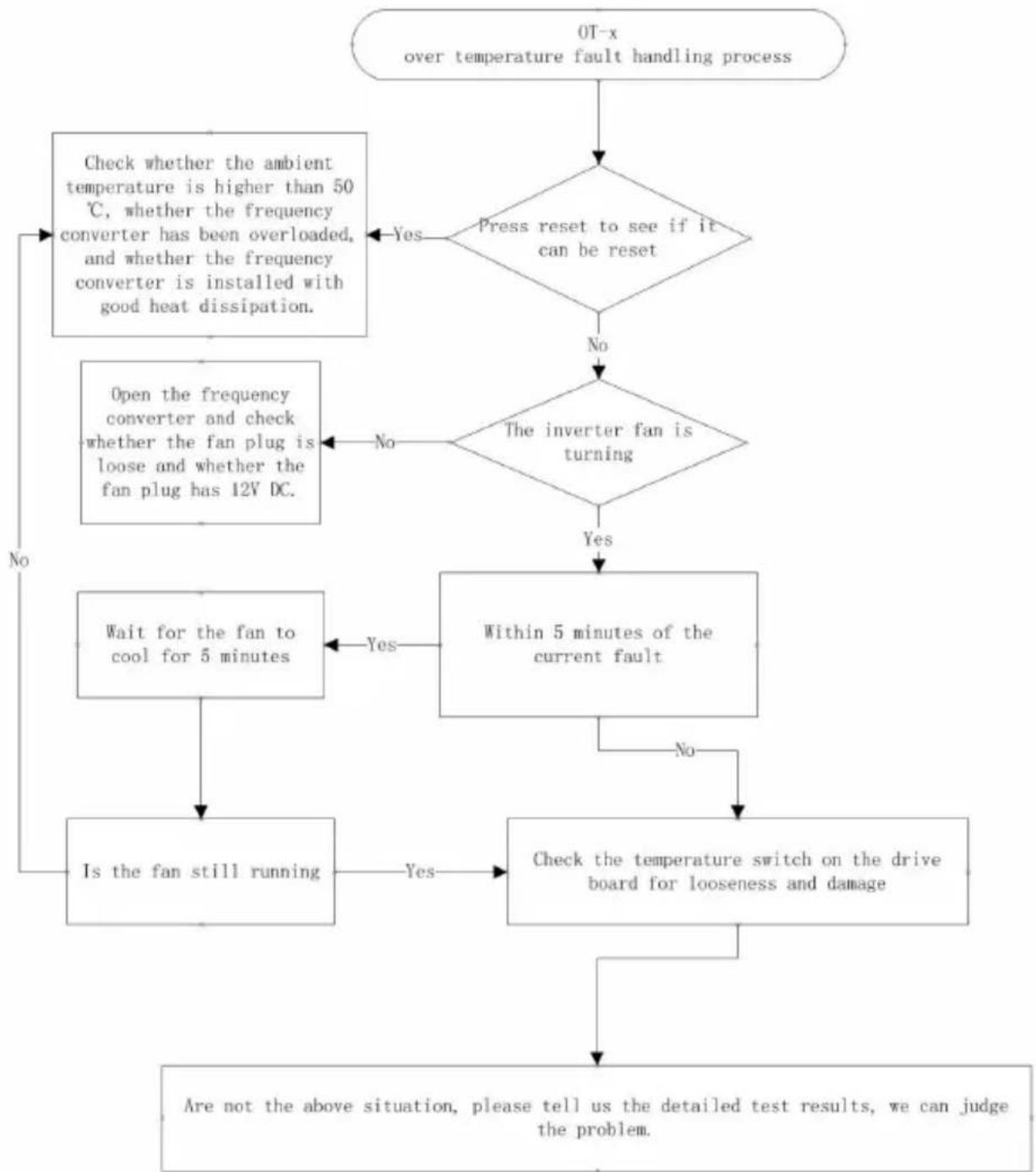

OT-o	Surriscaldamento durante l'arresto	Temperatura ambiente elevata o sensore di temperatura guasto	Controllare se la temperature dell'aria è superiore a 50, controllare la connessione CZ55
OT-u	Surriscaldamento durante la decelerazione	Elevata temperature ambiente, breve tempo di decelerazione	Controllare se la temperature dell'aria è superiore a 50, aumento il tempo di acceleratione
OT - d	Surriscaldamento durante la decelerazione	Elevata temperature ambiente, breve tempo di decelerazione	Controllare se la temperature dell'aria è superiore a 50, aumento il tempo di decelerazione
OT-r	Surriscaldamento in stato stazionario	Temperatura ambiente elevata, sovraccarico	Controllare se la temperature dell'aria è superiore a 50,-ControlIe il sovraccarico

9.2 Guasto imprevisto 1.

L'inverter è in condizioni normali ma senza alcuna uscita 2. Guasto del fusibile interno 3.

Guasto del modulo di azionamento interno

10. Manutenzione e riparazione A causa

dell'influenza dell'ambiente come temperatura, umidità, polvere e vibrazioni ecc. e dell'invecchiamento dei componenti, l'inverter potrebbe guastarsi in qualsiasi momento. Quindi necessita di manutenzione e riparazione periodiche.

Nota: prima di effettuare interventi di manutenzione e riparazione, controllare i seguenti punti.

In caso contrario, potrebbe verificarsi una scossa elettrica.

1. La fonte di alimentazione è interrotta.
2. L'indicatore sul pannello è SPENTO.
3. La manutenzione è eseguita da professionisti.

10.1 Manutenzione e riparazione giornaliera L'inverter

deve essere installato nell'ambiente standard secondo il manuale. Potrebbero verificarsi situazioni impreviste durante il funzionamento.

Eseguire la manutenzione giornaliera in base alla seguente tabella. Mantenere un buon ambiente di funzionamento, registrare i dati giornalieri e rilevare la causa del guasto in anticipo. Ciò può prolungare la durata dell'inverter.

Articolo	Controllo			Criterio
	Contenuto	Metodo del periodo
ambiente	(1) temperatura, umidità (2) polvere, acqua (3) gas corrosivo	in qualsiasi momento	(1) termometro, igrometro (2) orologio (3) odore	(1) intervallo di temperatura 10yy ~+40yy (2) qualsiasi traccia di acqua (3) odore
invertitore	(1) calore, vibrazione (2) rumore	in qualsiasimomento	(1) tocco conchiglia (2) suono	(1) vibrazione costante, temperatura normale (2) suono anomalo
motore	(1) calore (2) rumore	in qualsiasi momento	(1) tocco (2) suono	(1) riscaldamento anomalo (2) suono anomalo

10.2 Manutenzione periodica

L'inverter necessita di manutenzione periodica ogni 1 o 3 anni, a seconda dell'ambiente di funzionamento.

Avviso: la manutenzione della macchina o la sostituzione dei componenti deve essere eseguita da professionisti. Se oggetti metallici come viti o rondelle vengono lasciati all'interno della macchina, ciò causerebbe danni fatali all'inverter!

Controllare gli articoli:

1. 1. Se le viti della porta di controllo sono allentate o meno; 2. Se la porta del circuito principale è allentata o meno. O c'è qualche segno di surriscaldamento nella linea del circuito principale; 3. C'è

qualche trauma nel cavo di alimentazione e di controllo. In particolare, controllare la pelle del cavo nel contatto con altri metalli; 4. La benda isolante del

cavo di alimentazione è allentata; 5. Utilizzare un aspirapolvere

per pulire la polvere sulla scheda e sul canale di ventilazione; 6. Se il motore necessita di esame, scollegare il filo del motore alla porta U, V, W dell'inverter. Altrimenti, potrebbe causare danni fatali all'inverter.

Avviso: l'inverter ha già superato il test di pressione. Qualsiasi test improprio può causare danni fatali all'inverter!

10.3 Sostituire le parti soggette a usura

Le parti soggette a usura contengono la ventola di raffreddamento e il condensatore elettrolitico del filtro la cui durata dipende dall'ambiente e dal carico. Quando la temperatura è di 25°C, la durata della ventola di raffreddamento è di 20~40Kh e quella del condensatore di 30~50Kh. L'utente può decidere quando sostituire questi componenti.

1. Ventola di

Raffreddamento. Causa del danno: usura dei cuscinetti, invecchiamento della ventola, ambiente molto polveroso.

Criterio: rottura delle ventole, vibrazioni anomale durante il funzionamento.

1. Condensatore elettrolitico del filtro

Causa del danno: temperature ambiente elevate, frequenti cambi di carico, carico completo prolungato.

Criteri: perdita di liquido, posizione errata della valvola di sicurezza, misurazione della capacità.

10.4 Conservazione dell'inverter

Precauzioni per lo stoccaggio dell'inverter:

1. Non può essere conservato in luoghi ad alta temperatura, umidi, polverosi, con polvere metallica o gas corrosivi.
2. L'immagazzinamento a lungo termine accelererà l'invecchiamento del condensatore. Assicurarsi di accendere l'inverter una volta all'anno. Il tempo di funzionamento non deve essere inferiore a 8 ore. E la tensione di ingresso deve aumentare lentamente fino al valore di potenza nominale.

10.5 Garanzia

Ambito: inverter stesso;

Se si verifica una delle seguenti situazioni, Isacon fornirà la garanzia:

Eventuali guasti o danni si verificano durante il normale utilizzo entro 18 mesi.

Oltre i 18 mesi, Isacon addebiterà la manutenzione e la riparazione;

Se si verifica una delle seguenti situazioni, anche entro 18 mesi, Isacon addebiterà le spese di manutenzione e riparazione:

A. danni causati da un funzionamento errato; B. danni causati da tensione anomala e calamità naturali come incendi e inondazioni ecc.; C. applicare l'inverter in casi di utilizzo non standard. I costi possono essere calcolati in base a quanto indicato nel contratto o in base al costo effettivo.

11. Tipo Descrizione

11.1 Descrizione del tipo

A2-xxxxB

A2 è la serie VFD,

xxxx per livelli di potenza e tensione.

B è l'unità freno

11.2 Descrizione della potenza

1XXX 1: ingresso trifase 220V, uscita trifase 220V 2XXX 2: ingresso monofase 220V, uscita trifase 220V 3XXX 3: ingresso trifase 380V, uscita trifase 380V 5XXX 5: ingresso monofase 220V, uscita trifase 380V 6XXX 6: ingresso monofase 380V, uscita trifase 380V

Nota: l'ingresso trifase può anche essere.

8XXX 8: ingresso 1-3fase 220V, uscita 3fase 220V

XXX Specifiche di potenza: 007 0,75 kW 015 1,5 kW 300 30kW

11.3 esempi di modelli

A2-2022 monofase 220 ingresso, trifase 220 uscita, 2,2 kW

A2-2022B monofase 220 ingresso, trifase 220 uscita, 2,2 kW, con unità di frenatura.

A2-3075 ingresso trifase 380, uscita trifase 380, 7,5 kW

A2-3075B ingresso trifase 380, uscita trifase 380, 7,5 kW, con unità di frenatura.

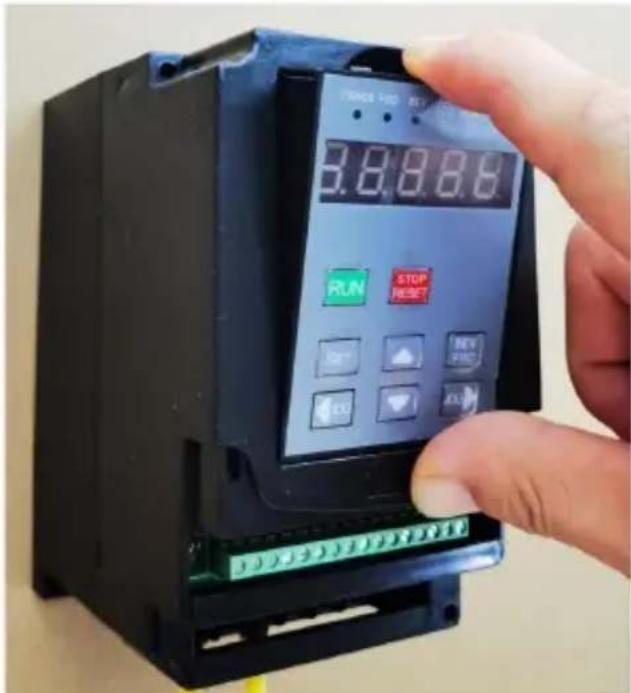

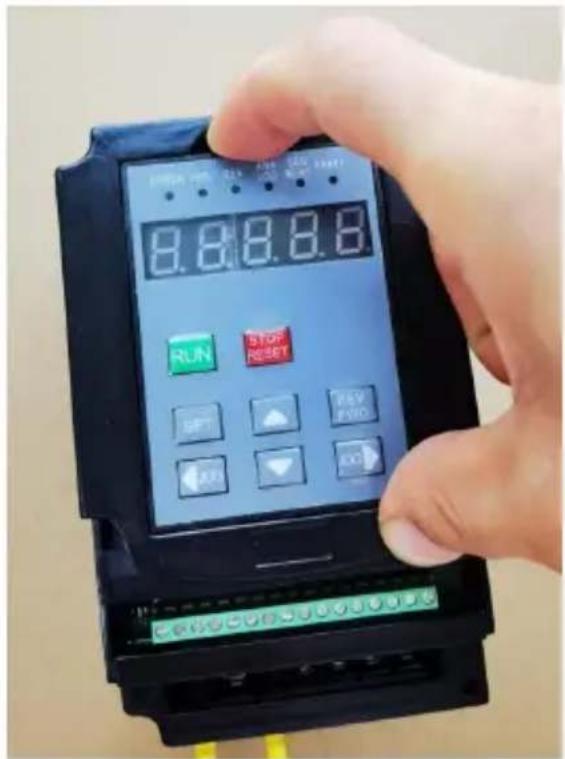

Metodo di rimozione della tastiera senza collegamento del filo

Passo 1

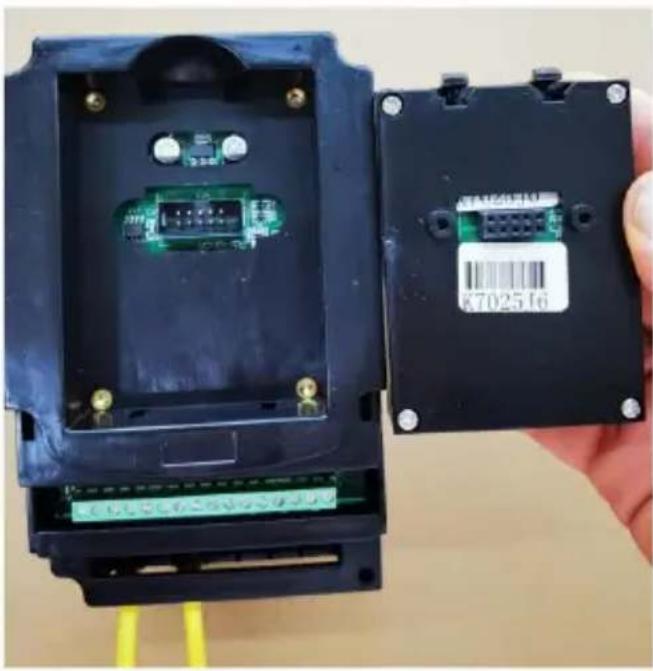

Passo 2

Tirare su lo spazio tra le dita

Passo 3

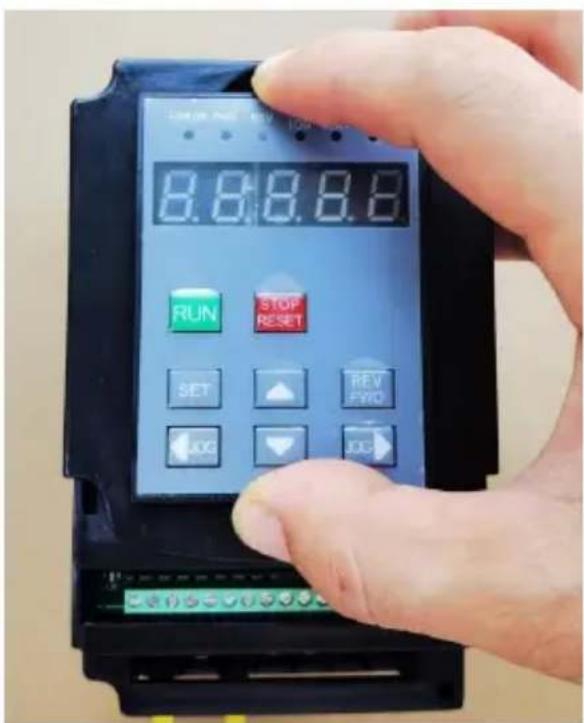

Metodo di installazione della tastiera senza linea di collegamento

Passo 1

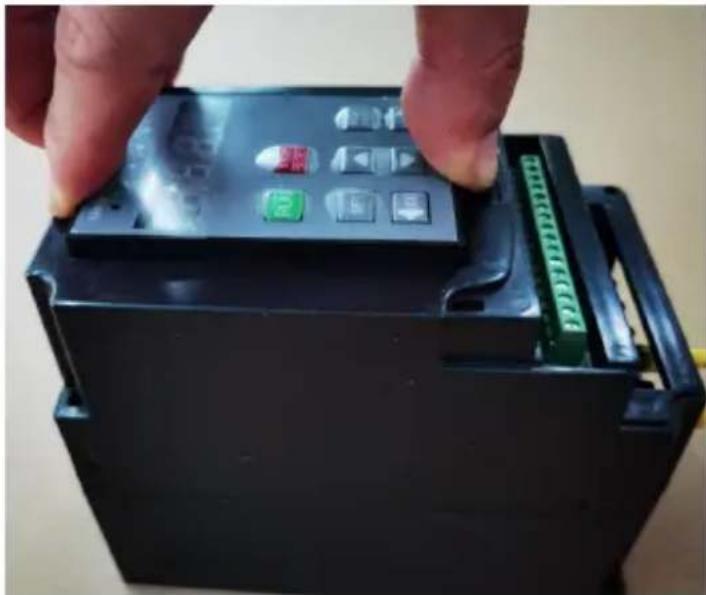

Fase 2

Posizionare la tastiera orizzontalmente alla stessa altezza su entrambi i lati delle dita.

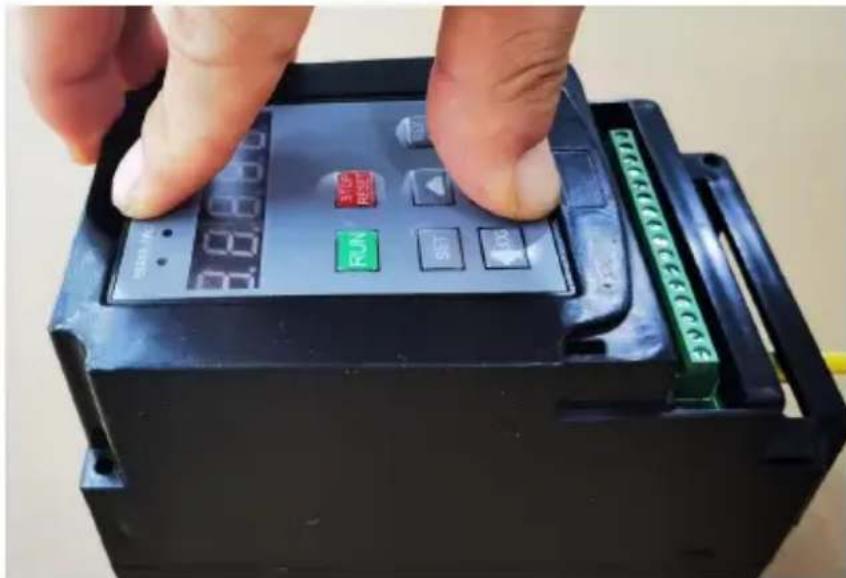

Passo 3

Premere entrambe le dita con la stessa forza contemporaneamente

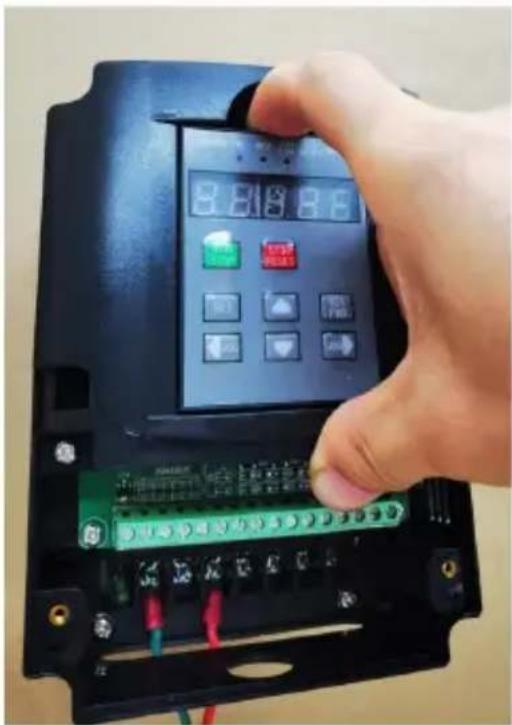

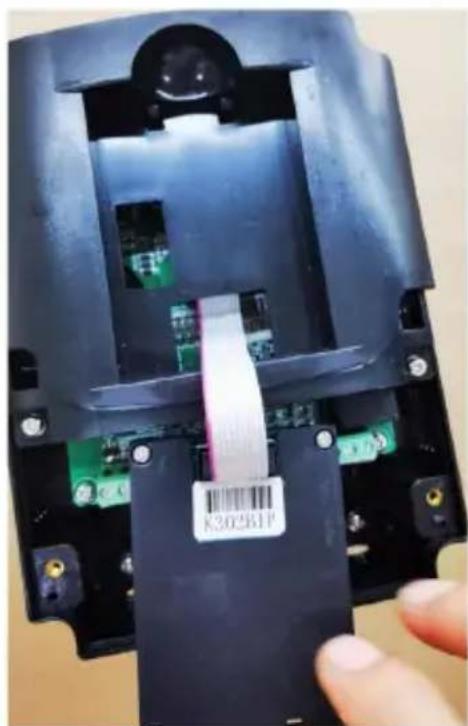

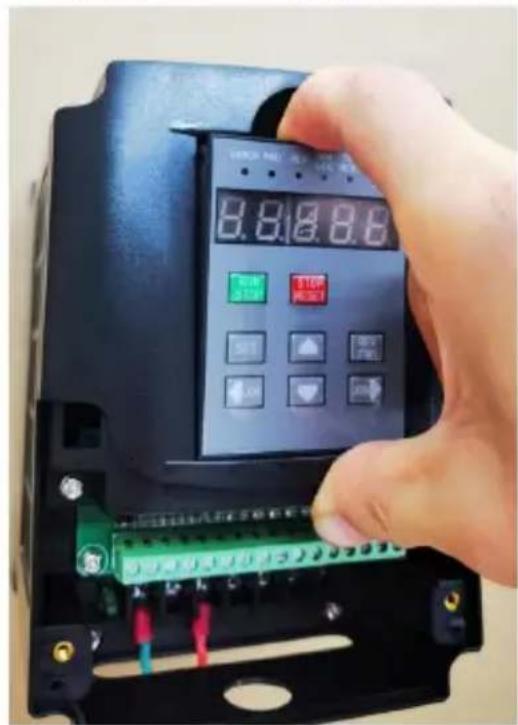

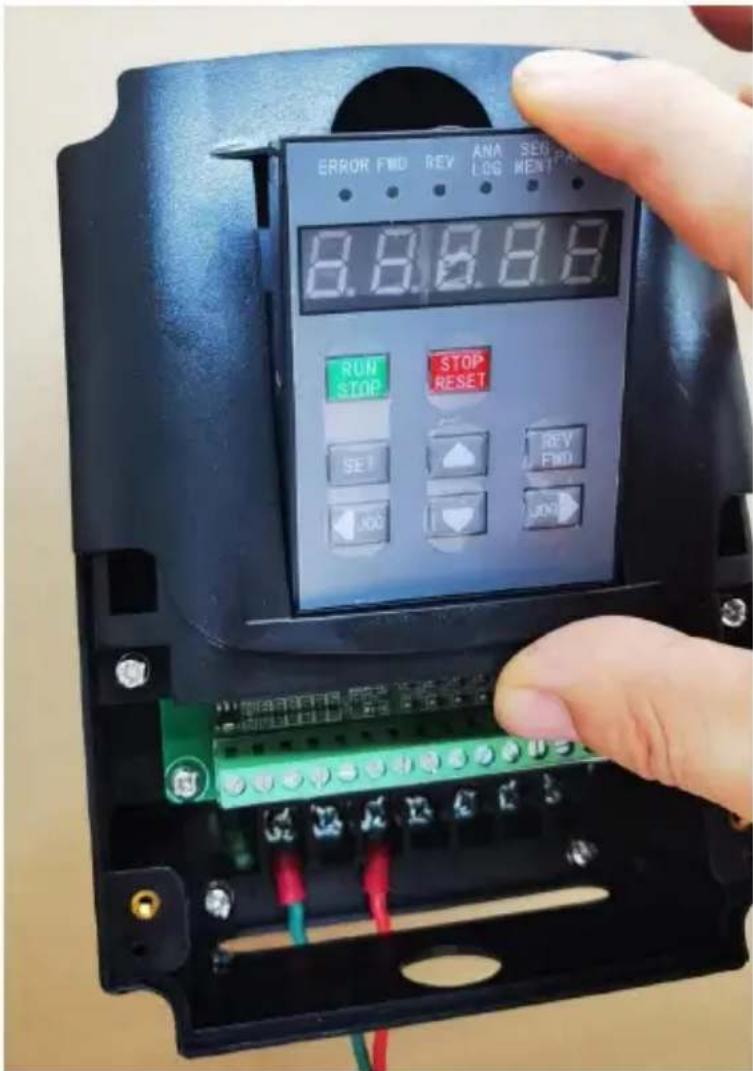

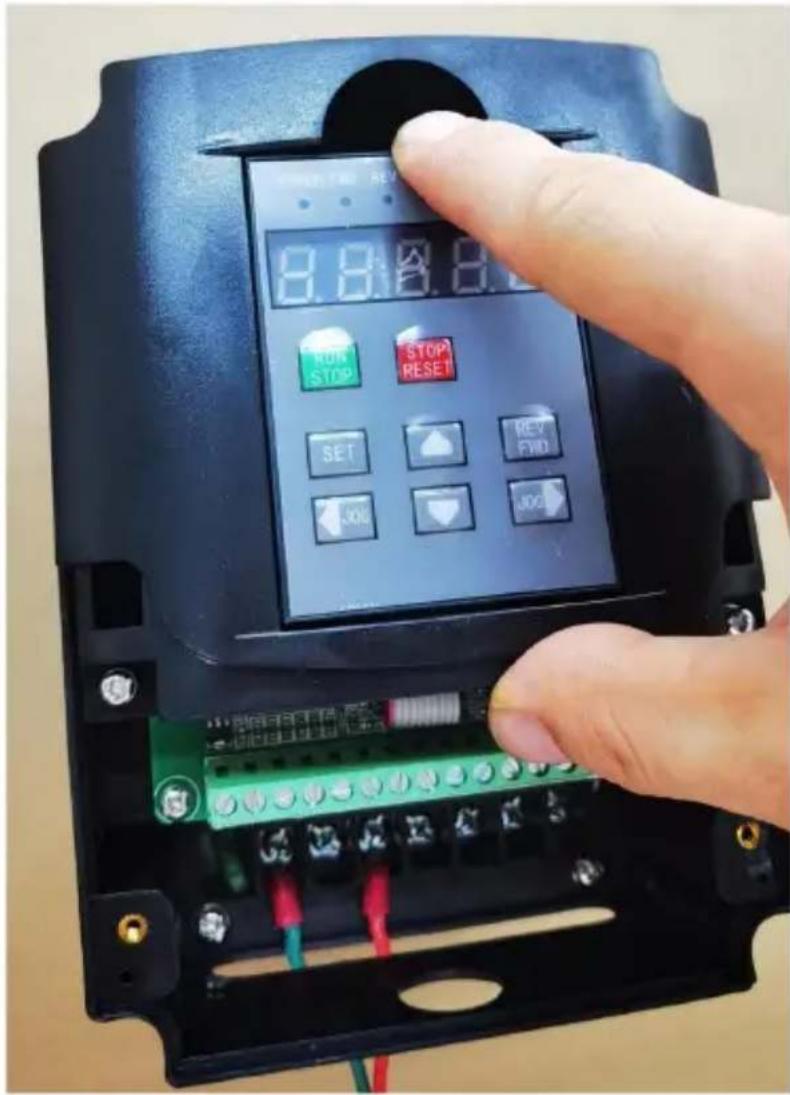

Metodo di smontaggio della tastiera con filo di collegamento

Passo 1

Passo 2

Tirare su lo spazio tra le dita

Passo 3

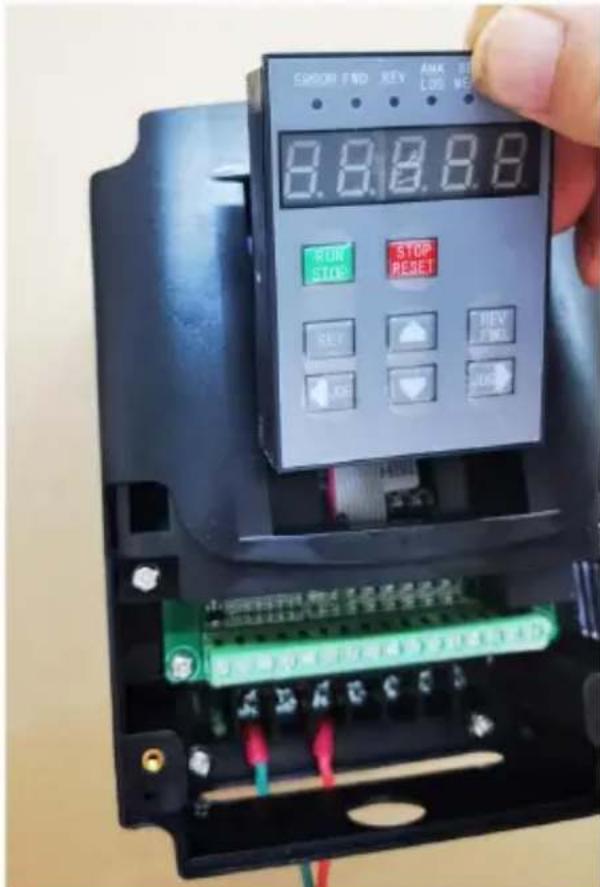

Modalità di installazione della tastiera con linea di

collegamento Fase 1 Inserirla obliquamente. Inserirla prima fino alla fine si

Passo 2

Premere delicatamente

Passo 3

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Inverter

MODELLO: A2-8007M/A2-8015/A2-8075

Non toccare la placca o il componente interno finché non siano trascorsi 10 minuti.
