Caractéristiques techniques	Aspirateur robot Narwal Freo X10 Pro
Type de nettoyage	Nettoyage à sec et à humide
Capacité du réservoir d'eau	Réservoir d'eau de 3,5 L
Autonomie	Jusqu'à 150 minutes
Temps de charge	Environ 4 heures
Connectivité	Wi-Fi, compatible avec application mobile
Dimensions	35 cm de diamètre, 9,5 cm de hauteur
Poids	3,5 kg
Filtration	Filtre HEPA
Utilisation	Programmable via application, contrôle vocal
Entretien	Réservoir d'eau et brosses lavables
Sécurité	Protection contre les chutes, arrêt automatique en cas de surchauffe
Garantie	2 ans
Informations générales	Idéal pour les foyers avec animaux de compagnie

FOIRE AUX QUESTIONS - Freo X10 Pro Narwal

Comment puis-je connecter mon Narwal Freo X10 Pro à l'application mobile ?

Assurez-vous que votre aspirateur est chargé et allumé. Téléchargez l'application Narwal sur votre smartphone, créez un compte ou connectez-vous, puis suivez les instructions à l'écran pour connecter votre aspirateur via Wi-Fi.

Que faire si mon aspirateur ne se connecte pas au Wi-Fi ?

Vérifiez que votre réseau Wi-Fi est actif et que le mot de passe est correct. Assurez-vous également que le Narwal Freo X10 Pro est à portée de votre routeur. Essayez de redémarrer l'aspirateur et votre routeur si le problème persiste.

Comment nettoyer les brosses de mon Narwal Freo X10 Pro ?

Pour nettoyer les brosses, éteignez l'aspirateur et retirez les brosses en suivant les instructions du manuel. Enlevez les débris et les cheveux en les coupant si nécessaire, puis rincez-les à l'eau tiède et laissez-les sécher avant de les remettre en place.

Pourquoi mon aspirateur ne démarre-t-il pas ?

Assurez-vous que l'aspirateur est correctement chargé. Vérifiez également que le couvercle du bac à poussière est bien en place et que le filtre n'est pas obstrué. Si l'aspirateur est toujours inactif, essayez de le réinitialiser en le débranchant puis en le rebranchant.

Comment vider le bac à poussière du Narwal Freo X10 Pro ?

Pour vider le bac à poussière, retirez-le de l'aspirateur, ouvrez-le et videz son contenu dans une poubelle. Nettoyez le bac à l'eau tiède si nécessaire, puis laissez-le sécher avant de le remettre.

Mon aspirateur rencontre des obstacles, que faire ?

Assurez-vous que la zone de nettoyage est dégagée de tout objet pouvant bloquer le passage de l'aspirateur. Vous pouvez également ajuster les paramètres d'aspiration dans l'application pour améliorer la navigation.

Comment mettre à jour le logiciel du Narwal Freo X10 Pro ?

Les mises à jour logicielles se font automatiquement lorsque l'aspirateur est connecté à l'application et à Internet. Vous pouvez vérifier manuellement les mises à jour dans les paramètres de l'application.

Que faire si mon aspirateur fait un bruit anormal ?

Un bruit anormal peut indiquer un objet coincé ou une usure des pièces. Vérifiez les brosses, les roues et le moteur pour tout débris. Si le problème persiste, contactez le support technique.

Comment changer le filtre de mon Narwal Freo X10 Pro ?

Retirez le bac à poussière, puis retirez le filtre en suivant les instructions du manuel. Remplacez-le par un nouveau filtre, assurez-vous qu'il est bien en place avant de remettre le bac.

Mon aspirateur a du mal à retourner à sa station de chargement, que faire ?

Vérifiez que la station de chargement est bien branchée et placée dans un endroit dégagé avec des murs à au moins 1 mètre de chaque côté. Nettoyez les capteurs de l'aspirateur et assurez-vous que la station n'est pas obstruée.

MODE D'EMPLOI Freo X10 Pro Narwal

User Manual Manuel d'utilisation

Model/Modèle: YJCC027

Dear users:

Chers utilisateurs

Merci d'avoir achete les produits Narwal. Pour bénéficier d'un support complet de la part de Narwal, nous vous recommandons celle attentivement le manuel et les illustrations avant d'utiliser le produit, veuillez conserver le manuel correctement.

La manuel peut être mis à jour de temps à autre en fonction des mises à jour du produit et des loisées des utilisateurs. Veuillez scanner le code OR ci-dessous pour accéter au site Web officiel et coreiller la dernière version.

En cas de problème lors de l'utilisation du produit veuiez contacter le service client après vente kanwal par les moyens suivants :

*Pour les autres pays, veuillez vous référer aux informations de contact après-vente fourmies par vos revendeurs locaux.

Nous vous souhaitons une bonne expérience

WWW.NARWAL.COM

Version électronique du Manuel d'ut Isabeur

Versen électronique du Marcel d'ultisteur

Disponibilité Régionale et Compatibilité

Pour goutrir une expérience illustrateur optimis et se contrôner aux lois et réglementations applicables, les produits Narwal officiellement commercialisés par Narwal (et la distributs au érisés par Narwal) ne pouvient être utilisés et tarval cicer d'un service agricés-ventie que dans le pays ou, la région d'élis sont commercialisés. Sière produit est exploité vers d'autres pays ou régions, il nce peut que vous ne passuiez pas utiliser l'application on Narwal Free pour applicables et faire fonctionner le produit. Pour obtenir la meilleure expérience produit et service, nous vous recommandons d'acheter des produits Narwal venous oclement par Narwal ou par des distributeurs autorises par Narwal.

Pour d'aviar toute confusion, les produits Narwal commercialisés en Chine continentale par Narwal (et les distreduits autres prestés par Narwal) ne peuvent être utilisés et bénéficien d'un service après-vente qu'on Chine continentale (a l'exclusion des régions de Hong Kong, de Macau et de Taiwan).

1. Produit en un coup d'œil

1.1 Liste de vérification

Principaux composants

Robot × 1
(Baîte de collecte de paussière × 1, brosse principale × 1 installée)

Station d'accueil multifanctionnelle × 1
(Comprend base de nettoyage × 1
réservoir d'eau propre × 1, réservoir d'eau sale × 1)

Accessoires

Brosse latérale
anti-enchevêtrement × 1

Fitre de nettoyage remplaçable × 1

Cordon d'alimentation × 1 Sac à poussière × 1

1.2 Robot

Avant du robot (couvercle supérieur fermé)

Capteurs radar

Bouton de rappel

Bouton de mise en marche/arrêt

Capteur de bord TOF (Time of Flight)

Capteur de détection

de lumière structurée

Captour de paro chocs

Avant du robot (couvercle supérieur ouvert)

Couvercle supérieur du robot

Bouton de RÉINITIALISATION

Bac à poussière

Bac amovible remplaçable

Filtre du bac à poussière

Fond du robot

Capteur anti-chute infrarouge ×3

Capteur ultrasonique de tapis

Plaque signalétique

(N/S Inclus)

Brosse flottante zéro enchevêtrement

Brosse latérale anti-onchevêtrément ×1

Roue motrice × 2

Module de lavage de vadrouille × 2

France de lavage

Base de lavage

1.3 Composants de la station d'accueil multifonctionnelle

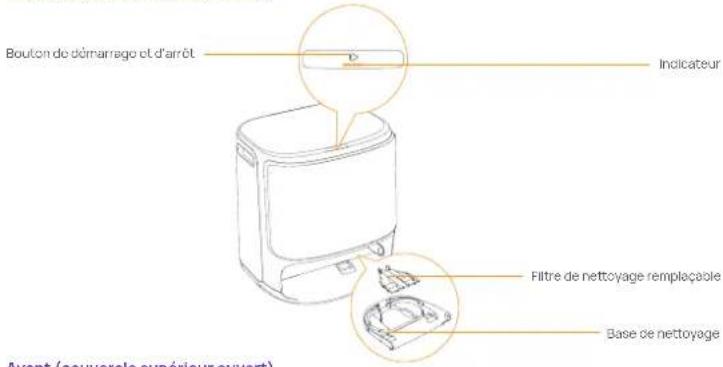

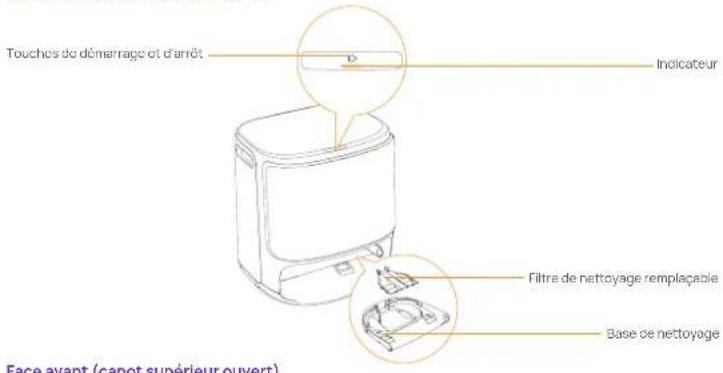

Avant (couvercle supérieur fermé)

Bouton de d'armarage et d'arrêt Indicateur Filtre de nettoyage remplaçable Base de nettoyage Avant (couvercle supérieur ouvert)

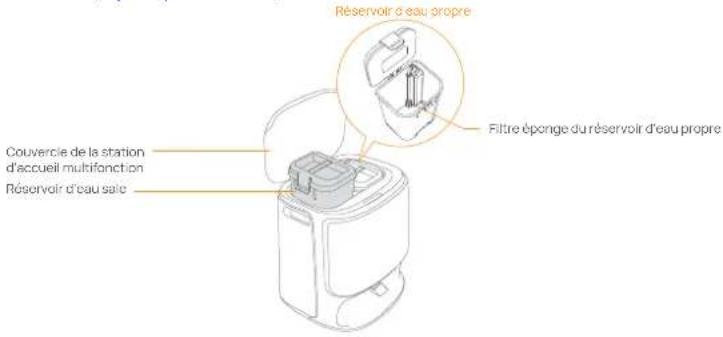

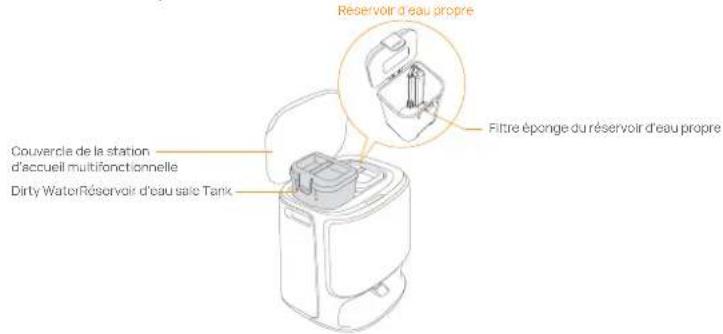

Avant (couvercle supérieur ouvert)

Réservoir d'eau propre Couvercle de la station d'accueil multifonctionnelle Dirty Water Réservoir d'eau saie Tank Filtre éponge du réservoir d'eau propre

Arrière

Interface d'alimentation

1.4 Boutons et indicateurs

Boutons du robot

Bouton	Action Action
Démarrer/Arrêter	Appuyez brièvement	Démarrer / Metro on pause / Reprondre la tâcho
	Appuyez et maintenez pendant 2s	Marche / Arrêt
Rappel	Appuyez brièvement	Retoumer à la station
	Appuyez et maintenez pendant 2s	Activer / désactiver le verrouillage parental
Reinitialiser	Appuyez brièvement	Entrer en mode d'appariement
	Appuyez et maintenez pendant 5s	Dôlior le compte et offacor les données utilisateur
	Appuyez et maintenez pendant 10s	Restaurer les paramètres d'usine

Bouton de la station d'accueil multifonctionnelle
Action Fonction

Appuyez brèvement	Démarrer / mettre en pause / reprendre la tâche en cours
Double-cliquer	Démarrer/annuler le lavage de la serpillière
Appui long de 2s	Terminer la tâche on cours
Appuyez et maintenez pendant 10 secondes	Entrer/sortir du mode d'apparément
Cinq pressions	Module d'auto-vérification d'échange d'eau automatique

Indicateurs du robot

Indicateur	Signification
Blanc stable	En veille ou en fonctionnement
Blanc respirant	Allumage/Pairage/Mise à jour
Rouge stable	Erreur du robot ou déconnecté
Note: Le panneau tactile s'étént après 50 secondes d'inactivité.

Indicateurs de la station d'accueil multifonctionnelle

Indicateur	Signification
Étclint	Inactif/séchage
Stable	Mode tâche / pause / veille
Respiration	État de mise à jour / remplissage / viclange en cours
Clignotant	Anormal/déconnexion

2. Préparations avant utilisation

(1) Installez les brosses latérales

Appuyez fermement sur la brosse latérale pour l'insérer dans la fente prévue, jusqu'à ce qu'un clic confirme son installation.

Clc

Irsate correctioni

(3) Retirez les plateaux en papier et installez le filtre de nettoyage remplaçable.

• Retirez les plateaux en papier qui fixent le robot à l'intérieur de la station d'accueil.
• Retirez le plateau de nettoyage, clipsez le filtrer emplaçable dans l'encoche du plateau et appuyez dessus pour l'installer en place:

- Replacez la base de nettoyage équipée du filtre de nettoyage dans la station d'accueil.

(5) Installation du sac à poussière

• Retirez le panneau avant de la station d'accueil.
- Insérez le sac à poussière dans la fente en suivant la
direction indiquée jusqu'à ce qu'il atteigne le rond.
• Instaiez le panneau avant de la station d'accueil à l'emplacement approprié.

(7) Ajouter de l'eau propre

• Ouvroz le réservoir d'eau propre et remplissez-le d'eau propre.
  • Veuillez fixer le couvercle supérieur du réservoir d'eau et le remettre dans la station d'accueil multifonctionnelle.

Marque de niveau d'au

• Soulevez l'autocollant du couvercle supérieur pour ouvrir le couvercle supérieur du robot et retirez la mousse anti-collision.
  • Refermez le couvercle supérieur du robot.

(4) Installation de la station d'accueil multifonctionnelle

• Branchez le cordon d'alimentation à l'arrière de la station d'accueil pour la connecter au secteur.
  • Laissez un espace libre d'au moins 0,45 mètre devant la station d'accueil pour que le robot puisse y entrer et en sortir. Conseil : NE PLACEZ PAS la station d'accueil à proximité d'une source de chaleur.

(6) Ajoutez la pastille de nettoyage de sol

Ajoutez une pastille de nettoyage de sol dans le réservoir d'eau propre.

Note: La pastille de nettoyage doit être achotee séparément.

(8)Paramètres de démarrage

Poussez le robot dans la station d'accueil en orientant les brosses latérales vers l'extérieur. La station émettra un bip pour indiquer que la charge est réussie et le robot s'allumera automatiquement en diffusant un message vocal.

(9) Connector et lier le robot dans l'application

Téléchargez l'application Narwal et suivez les instructions pour connecter et lier le robot.
Note Sur la page de l'appareil de l'application appuyez sur "Paramètres" > "Appareil" puis maintenez entoncé le "Recémarrer robot" pendant 10 secondes pour activer closactiver le mode économe d'énergie.
- Le mode économie d'énergie est disponible uniquement en Amerique du Nord.

3. Mode d'emploi

Avant d'utiliser le robot, veuillez vous assurer d'avoir terminé l'installation et la configuration de la station d'accueil multifonctionnelle conformément au Chapitre 2.

3.1 Organiser l'environnement domestique

A. Rangoz le désordre sur le sol, par exemple les câbles éparpiliés, les chiffons, les pantoulles, les vêtements et les livres.

B. Ouvrez les portes des pièces à netloyer et arrangoz les meubles pour laisser le plus d'espace possible pour le nettoyage.

C. Laissez les autres portes formées et installez une barrière pour empêcher le robot d'entrer dans des zones surélevées ou basses.

E. NE PAS vous tenir devant le robot, sur le seuil, ou dans des allées étroites pour éviter les omissions

3.2 Cartographie

Avant de netloyer une nouvelle maison, le robot doit explorer les lieux et éder une carte. Lors du premier nettoyage, vous pouvez lancer la cartographie en appuyant brievement sur le bouton de la station ou en sélectionnant [Démarrer la cartographie] dans l'application.

Remarque

1. Une fois qu'une carte est crode, elle peut être modifiée dans l'application.
2. Ne déplacez pas la station de charge après avoir terminé la cartographie, sinon vous devrez reconstruire la carte. Si l'emplacement de gros meubles change, il est recommandé de reconstruire la carte.

3.3 Nettoyage

Sélectionner les modes de nettoyage

Le produit est livré avec quatre modes de nettoyage intégrés : Aspiration, Lavage, Aspiration et Lavage, et Aspiration puis Lavage. Vous pouvez sélectionner et ajuster des paramètres comme les cycles de nettoyage, l'aspiration et l'humidité de la vadrouille pour chaque mode dans l'application.

Configurer Freo Mind

Freo Mind est un assistant de nettoyage intelligent. Lorsque Freo Mind est activé, le robot ajuste automatiquement les paramètres de nettoyage sans nécessiter de réglages manuels. Vous pouvez choisir d'activer le mode Freo lors du démarrage d'une tâche de nettoyage via l'application.

Démarrer la tâche de nettoyage

Vous pouvez démarrer le robot pour le nettoyage de trois manières :

• Touchez ⚙ [Démarrer le nettoyage] dans l'application ;

• Appuyez brievement sur le bouton ⏻ [Démamer/Arrêter] du robot pour démamer le nettoyage. Le robot activera par défaut le mode aspiration uniquement ;

• Appuyez brièvement sur le bouton de la station pour démarrer le nettoyage. Le robot activera le mode aspiration + lavage par défaut,

Note: Vous pouvez ajuster le mode de nettoyage et régler plus de paramètres de nettoyage dans l'application.

Mettre en pause/reprendre la tâche en cours

Vous pouvez mettre en pause/reprendre la tâche en cours de trois manières :

• Touchez 📄 [Pause] / ⚙ [Reprendre] dans l'application

• Appuyez brièvement sur la bouton [Démarrer/Arrêter]

• Appuyez brièvement sur le bouton de la station.

Collecte de poussière

Lorsque la tâche d'aspiration démarre, les déchets solides contenus dans le bac à poussière du robot seront automatiquement aspirés dans le sac à poussière de la station de charge.

Vous pouvez également appuyer sur la collecte de poussière dans l'application pour démarrer manuellement la collecte de poussière:

Lavage de la vadrouille

Si plusieurs séances de lavage sont programmées ou si la zone de nettoyage est grande, le robot retournera automatiquement à la station d'accueil pour lever la vadrouille.

Le nombre de passages de lavage et la fréquence de retour peuvent être modifiés dans l'application avant le début du nettoyage, et la modification en cours de tâche de nettoyage actuelle prendra effet lors de la prochaine tâche.

Vous pouvez également faire lavor la vadrouille par la station d'accueil multifonctionnelle.

- Appuyez sur [Lavor la vadrouille] dans l'application pour nettoyer la vadrouille;

• Double-cliquez sur la station d'accueil ▶ [Vadrouille],

Remarque : NE TIREZ PAS de force le robot, pendant le processus de lavage de la vadrouille afin d'eviter d'endommager les composants.

Terminer la tâche en cours

Le robot retournera automatiquement à la station une fois le nettoyage terminé. Vous pouvez consulter le rapport de nettoyage en temps réel dans l'application.

Vous pouvez mettre fin manuellement à la tâche de trois manières suivantes :

• Appuyez 2 secondes sur Ⓓ [Fin de tâche] dans l'application :

• Appuyez brièvement sur O Hame [Rappel] sur le robot

- Appuyez longuement sur le bouton de la station pendant 2 secondes.

Séchage de la Serpillière

Après la dernière session de lavage, le robot retournera à la station pour le lavage et le séchage des franges. La durée de séchage peut être modifiée dans l'application.

Vous pouvez également démarrer le lavage et le séchage de la vacriouille manuellement de la manière suivante:

- Touchez ▲ [Lavage et sechage des franges] dans l'application.

4. Paramètres

4.1 Spécifications

Robot (YJCC027)	Station d'accueil multifonctionnelle (YJCB027)
Dimensions: 355*350*107,7 mm	Dimensions: 431*403,5*461,5mm
Poids: 3,7 kg	Poids: 8,4 kg
Tension nominale: 14,4V= (batterie au lithium)	Entrée nominale: 220-240V~, 50-60Hz100-127V~50-60Hz(La puissance nominale réelle est basée sur les informations de la plaque signalétique du produit.)
	Sortie nominale: 20V= 2.0A
	Puissance nominale:Charge: 45WCollecte de poussière: 450WSôchnage: 65W
Wi-Fi
Protocolo: IEEE 802.11b/g/n
Plage de fréquence: 2412-2472MHz
Puissance d'émission maximale (EIRP): ≤20dBm
Bluetooth	Bluetooth
Protocolo: BLE 5.0	Protocolo: BLE 5.0
Plage de fréquence : 2402-2480MHz	Plage de fréquence : 2402-2480MHz
Puissance d'émission maximale (EIRP): ≤10dBm	Puissance d'émission maximal (EIRP): ≤10dBm

Batterie (Robot)
Quantité de blocs de batterie par bloc:	1 pcs
Type de batterie:	Batterie lithium-ion rechargeable
Nominal Gerlim:	14,4y==
Quantité de cellules par bloc de batteries:	8 pcs
Capacité nominale, énergie nominale:	5000mAh, 72Wh

de

Disponibilité Régionale et Compatibilité

Dans le but d'assurer une expérience un listéur optimale en de respecter les espèances régales, les produits Narwal vendus officialement par Narwa (et ses distribués agroées) ne peuvent être utilisés et bénéficeur du support après-vente que dans le paysin région du vanie. Si a produit est expérée dans un autre pays ou une autre région, il peut peut que vous ne puissiez pas connecter le product à l'applifical en Narwal ou effectuer les opérations correspondantes. Aim de garantir une utilisation optimale du product et de bénéficeur d'un service de qualité, nous vous recommandons d'écheter la version locale ou crocut Narwal auprès de Narwal ou un distributeur agréé local.

Pour disseer tous équvesques, les produits Narvel vendus par Narvel (et ses débûleurs agrées) en République populaire de Chme sont sîchèrement réservés à une utilisation et à un service agrès-vente en République populaire de Chme (à croire fin uniquement, cela n'inclui pas Hong Kong, Macao et Taiwan).

1. Présentation du produit

1.1 Liste de vérification

Principaux composants

Robot×1
(Bac de collecte de poussière × 1. brosse principale × 1 installée)

Station multifonction × 1
(Comprend : base de nettoyage × 1)
réservoir d'eau propre × 1, réservoir d'eau sale × 1)

Accessoires

Brosse latérale anti-enchevêtement×1

Cordon d'alimentation × 1 Sac à poussière × 1

Filtre de nettoyage remplaçable × 1

1.2 Accessoire du robot

Face avant du robot (avec le couvercle supérieur fermé)

Capteurs radar

Bouton de rappel

Bouton de mise en marche/arrêt

Capteur de bord TOF

Capteur structure de lumière vers l'avant

Capteur de pare-chocs

Face avant du robot (ouvrir le couvercle supérieur)

Couvercie supérieur du robot

Bouton de RÉINITIALISATION

Bac à poussière

Bac à insert remplaçable

Bac à insert remplaçable

Bas du robot

Capteur anti-chute infrarouge ×3

Capteur ultrasonique de tapis

Plaque signalétique

(N/S Inclus)

Brosse flottante zéro enchevêtrement

Brosse latérale anti-enchevêtrementx1

Roue motrice × 2

Module de lavage de vadrouille × 2

France

Base de lavage

1.3 Composants de la station d'accueil multifonction

Face avant (capot supérieur fermé)

Touches de démarrage et d'arrêt Indicateur Filtre de nettoyage remplaçable Base de nettoyage Face avant (capot supérieur ouvert)

Face avant (capot supérieur ouvert)

Réservoir d'eau propre Couvercle de la station d'accueil multifonction Réservoir d'eau sole Filtre éponge du réservoir d'eau propre

Arrière

Interface d'alimentation

1.4 Boutons et indicateurs

Boutons du robot

Bouton	Action Fonction
Démarrer/Arrêter	Appuyez brièvement	Démarrer / Mettre en pause / Reprendre la tâche
	Appuyez et maintenez pendant 2 secondes	Marche / Arrêt
Rappel	Appuyez brièvement	Retour à la station
	Appuyez et maintenez pendant 2 secondes	Activer / désactiver le vorrouillage enfants
Reinitialiser	Appuyez brièvement	Entrer en mode d'apparément
	Appuyez et maintenez pendant 5s	Délier le compte et effacer les données utilisateur
	Appuyez et maintenez pendant 10 secondes	Restaurer les paramètres d'usine

Bouton de la station d'accueil multifonction

Action Fonction
Appuyez brièvement	Démarier / mettre en pause / reprendre la tâche en cours
Double-cliquer	Démarrer/annuler le lavage de la serpilière
Appuyez longuement sur 2s	Terminer la tâche en cours
Appuyez et maintenez pendant 101 secondes	Entrer/sortir du mode d'appariement
Appui cinq fois	Module d'auto-vérification de l'échange d'eau automatique

Indicateurs de robot

Indicateur	Signification
Blanc stable	En veille ou en fonctionnement
Blanc respirant	Allumage/Appalrage/Mise à jour
Rouge stable	Erreur du robot ou déconnecte

Remarque : Le panneau tactile s'eteint après 30 secondes sans opération

Indicateurs de la station d'accueil multifonction

Indicateur	Signification
Éteint	Inactif/sechage
Constant	Mode tâcne / pause / velle
Respirer	Mise à jour / remplissage / vidange en cours
Flash	Anomalie/dèsconnexion

2. Préparations préalables à l'utilisation

(1) Installez les brosses latérales

Appuyez fermement sur la brosse latérale pour l'inserer dans l'emplacement jusqu'au clic.

(3) Retirez les plateaux en papier et installez le filtre de nettoyage remplaçable.

• Retirez les plateaux en papier qui fixent le robot à l'interieur de la station d'accueil.
• Retirez le plateau de nettoyage, clipsez le filtre remplaçable dans l'encoche du plateau et apouvez dessus pour le fixer.
• Replacez la base de nettoyage avec le filtre de nettoyage installé dans la station d'accueil.

(5) Installation du sac à poussière

- Retirez le panneau avant de la station d'accueil - Insérez le sac à poussière dans la fente dans le sens indiqué jusqu'à ce qu'il atteigne le fond. - Installez le panneau avant de la station d'accueil à l'emplacement approprié.

(7) Ajouter de l'eau propre

- Ouvrez le réservoir d'eau propre et remplissez-le d'eau propre.

- Veuillez bien fixer le couvercle supérieur duréserveur d'eau et le remettre dans la station d'accueil multifonctionnelle.

- Soulevez l'autocollant du couvercle supérieur pour ouvrir le couvercle supérieur du robot et retirez la mousse anti-collision.

• Refermez le couvercle supérieur du robot.

(4) Installation de la station d'accueil multifonction

- Branchez le cordon d'alimentation à l'arrière de la station d'accueil pour la connecter au secteur.

- Laissez un espace libre d'au moins 0,45 mètre devant la station d'accueil pour que le robot puissey entrer et en sortir. Conseil : NE PLACEZ PAS la station d'accueil à proximité d'une source de chaleur.

(6) Ajoutez la pastille de nettoyage de sol

Ajoutez une tablette de nettoyage des sols dans le réservoir d'eau propre.

Remarque : La tablette de nettoyage doit être achetée séparément.

(8)Paramètres de démarrage

Poussez le robot dans la station d'accueil en orientant les brosses latérales vers l'extérieur. La station émettra un bip pour indiquer que la charge est réussie et le robot s'allumera automatiquement en diffusant un message voca

(9) Connector et lier le robot dans l'application.

Telechargez l'application Narwal et suivez les instructions pour connecter et lier le robot. Remargue

Dans la page de l'appareil de l'application, appuyez sur "Paramètres" > "Appareil" puis maintenz un foncé "Redémarrer le robot" pendant 10 secondes pour activiensésactiver le mode d'économie d'énergie. – Le mode d'économie d'énergie est uniquement disponible en Amérique ou Nord

3. Comment Utiliser

Avant d'utiliser le robot, vouillez vous assurer d'avoir terminé l'installation et la configuration de la station d'accueil multifonctionnelle conformément au Chapitre 2.

3.1 Organiser l'environnement domestique

A. Rangez le désordre sur le sol, par exemple les câbles éparpiliés, les chiffons, les pantouflos, les vêtemonts et les livres.

B. Ouvrez les portes des pièces à nettoyer et disposez les moubles de manière à laisser le plus d'espace possible pour le nettoyage.

C. Laissez les autres portes fermées et installez la clôture pour empêcher le robot d'entrer dans des zones surélevées ou bassos.

D. La hauteur maximale de francissement d'obstacle est de 20 mm. Le robot ne peut pas entrer dans des pièces dont le seuil dépasse cette hauteur. Vous pouvez acheter une rampe de seuil Narwal pour faciliter le passage,

E. NE PAS vous tenir devant le robot, sur le seuil ou dans des allées étroites pour éviter les omissions.

3.2 Cartographie

Avant le premier nettoyage d'un nouveau domicile, le robot doit explorer les lieux et créer une carte. Avant le premier nettoyage, vous pouvez lancer la cartographie en appuyant brièvement sur le bouton de la station ou en appuyant sur [Demarrer la cartographie] dans l'application

Remarque :

1. Une fois une carte créée, elle peut être modifiée dans l'application.

2. Ne déplacez pas la station de charge après la création de la carte, sinon vous devrez la reconstruire. Si l'emplacement de meubles volumineux change, il est recommandé de recréer la carte

3.3 Nettoyage

Sélectionner les modes de nettoyage

Le produit est livré avec quatre modes de nettoyage intégrés : Aspiration, Lavage, Aspiration et Lavage, et Aspiration puis Lavage. Vous pouvez selectionner et ajuster des paramètres comme les cycles de nettoyage, l'aspiration et l'humidité de la vadrouille pour chaque mode dans l'application.

Activer Freo Mind

Le Free Mind est un assistant de nettoyage intelligent. Lorsqu'il est active, le robot ajuste intelligemment les paramètres de nettoyage sans nécessitor de réglages manuels.

Vous pouvez sélectionner si vous souhaitez activer le mode Freo lors du lancement d'une tâche de nettoyage.

Démarrer la tâche de nettoyage

Vous pouvez démarrer le robot pour le nettoyage de trois manières :

• Appuyez sur [Demarrer le nettoyage] dans l'application;

- Appui court sur ⏻ [Démarrer / Arrêter] du robot pour lancer le nettoyage (mode Aspiration uniquement activé par défaut);

- Appui court sur le bouton de la station pour démarrer le nettoyage. Le mode Aspiration + Lavage est activé par défaut.

Remarque : Vous pouvez ajuster le mode de nettoyage et définir plus de paramètres de nettoyage dans l'application.

Mettre en pause/reprendre la tâche en cours

Vous pouvez mettre en pause/reprendre la tâche en cours de trois manières :

• Appuyez sur ⚙️ [Pause] / ⚙️ [Reprendre] dans l'application;

• Appui court sur ⏻ [Démarrer / Arrêter];

• Appui court sur le bouton de la station.

Collecte de poussière

Lorsqu'une tâche d'aspiration démarre, les dêchets solides présents dans le bac à poussière du robot seront automatiquement aspirés dans le sac à poussière situé dans la station de charge.

Vous pouvez également appuyer sur la collecte de poussière dans l'application pour démarrer la collecte manuellement

Lavage de la vadrouille

Si plusieurs tâches de lavage sont programmées ou si la surface à nettoyer est importante, le robot retournera automatiquement à la station d'accueil pour laver la serpilière.

Le nombre de courses de lavage et la fréquence de retour peuvent être modifiés dans l'application avant le début du nettoyage, et la modification pendant la tâche de nettoyage en cours prendra effet lors de la tâche suivante.

Vous pouvez également faire laver la serpillière par la station d'accueil multifonctionnelle

• Cliquez sur 📁 [Lavez la vadrouille] dans l'application pour nettoyer la vadrouille;

• Double-cliquez sur la station d'accueil ▶ [Sorpière].

Remarque : NETIREZ PAS de force le robot pendant le processus de lavage des serpillieres afin d'éviter d'endommager les composants.

Terminer la tâche en cours

Le robot retourne automatiquement à la station à la fin du nettoyage. Le rapport de nettoyage est consultable dans l'application.

Vous pouvez mettre fin manuellement à la tâche de trois manières suivantes :

- Appui 2 secondes sur Ⓞ [Fin de tâche] dans l'application :

• Appul court sur [Rappel robot]

• Appul long 2 secondes sur le bouton de la station.

Séchage de la Serpillière

Après la dernière opération de lavage, le robot retournora automatiquement à la station pour lavor et sôcher les franges. La durée de séchage peut être réglée dans l'application.

Vous pouvez également démarrer le lavage et le séchage de la serpilière manuellement de la manière suivante.

- Appuyez sur ▲ [Lavage et séchage des franges] dans l'application.

4. Paramètres

4.1 Spécifications

Robot(YJCC027)	Station d'accueil multifonction(YJCB027)
Dimensions: 355*350*107,7 mm	Dimensions: 431*403,5*461,5mm
Poids: 3,7 kg	Poids: 8,4 kg
Tension nominale: 14,4V= (batterie lithium)	Entrée nominale: 220-240V = ,50-60 Hz100-127V = ,50-60Hz(La puissance nominale réelle est basée sur les informations de la plaque signalétique du procuit.)
	Sortie nominale: 20V= 2.0A
	Puissance nominale:Charge: 45WCollecte de poussière: 450WSôchage: 65W
Wifi
Protocolo: IEEE 802.11b/g/n
Gamme de fréquences: 2412-2472 MHz
Max. Puissance de l'émetteur (EIRP): ≤20 dBm
Bluetooth	Bluetooth
Protocole: BLE 5.0	Protocollo: BLE 5.0
Gamme de fréquences: 2402-2480 MHz	Gamme de fréquences: 2402-2480 MHz
Max. Puissance de l'émetteur (EIRP): ≤ 10 dBm	Max. Puissance de l'émetteur (EIRP): ≤10 dBm

Batterie (robot)
Nombre de batteries par emballage:	1 pièce
Type de batterie:	Batterie Li-Ion rechargeable
Tension nominale:	14,4V=
Quantité de cellules par batterie:	8 pièces
Capacité nominale, Énergie nominale:	5000mAh, 72Wh

es

Droits d'auteur © 2025 Yunjing Intelligence Innovation (Shenzhen) Co., Ltd. Tous droits réservés. NARWAL est une marque de commerce de Yunjing Intelligence Innovation (Shenzhen) Co., Ltd.
