INSTRUKCJA OBSŁUGI Freo X10 Pro Narwal

Dostępność i kompatybilność regionalna

Aby zapresniew optylnanie serwania ichy ukownika „zgochnoż – z odpowiednym przysztami prawał regulacjiąm i produkty o opiejcie sprawcowane przez Narwal (dystybużoru szorytowanych)—Farwal) mogąbręcy urzywna, uzytyść obstęgu sąprziedawnej jaków i tracytogianego, w kłonymi zorziaty wydane, ześli produkt zostanie wysyany do miniego kraju lub regionu, może nie być możliwości korzystanie z spaliplacji Narwal Freq.), powiąganią obuńrą produkcu. Aby użyaksą)—najęspzą jakość produktu procesług, zalecsny zakup produktów Narwal sorzedsywnych lokisnie przez Narwal lub dystybużoru bezuryczonywanych przez Narwal.

Wcel. unkriepie wą piwoścji, produkty Narwai szeładowane w Chinesch kontymentalnych przez firmę Narwai (dysinybucrów autoryczonychne przez Narwai) mogą być chywnane iobyte obshugą posprzedsztową wyłącznie w Chinesch kontymentalnych (z wyłączeniem regionów Hongkong., Makuri Tajwani).

1. Wprowadzenie do produktu

1.1 Lista kontrolna

Główne części

Robot×1

(Pojemnik na kurz × 1, zainstalowana szczotka walcowa × 1)

Wielofunkcyjna stacja dokująca ×1

(w tym podstawa czyszcząca × 1, zbiornik czystej wody × 1, zbiornik brudnej wody × 1)

Akcesoria

Szczotka boczna

zapobiegające spląteniu×1

Wymienny filtr czyszczący × 1

Przewód zasilający × 1 Worek na kurz×1

1.2 Akcesoria robota

Przód robota (zamknięta pokrywa górna)

Czujniki radarowe

Przycisk przywołania

Przycisk start/stop

Czujnik krawędzi TOF

oswietlenia przestrzenego

Czujnik zderzaka

Przód robota (otwarta pokrywa górna)

[Non-Text]

Góma pokrywa robota

Pojemnik na kurz

Wymienny pojemnik wkładany

Czujnik podczerwieni ×3

Ultradźwiękowy czujnik dywanowy

Tabliczka znamicnowa

(S/N załączony)

Cyklonowa nieplacząca

sią szczotka walcowa

Szczotka boczna

zapobiegająca splątaniu ×1

Koło napędowe ×2

Moduł mopujący × 2

Mop

Baza mora

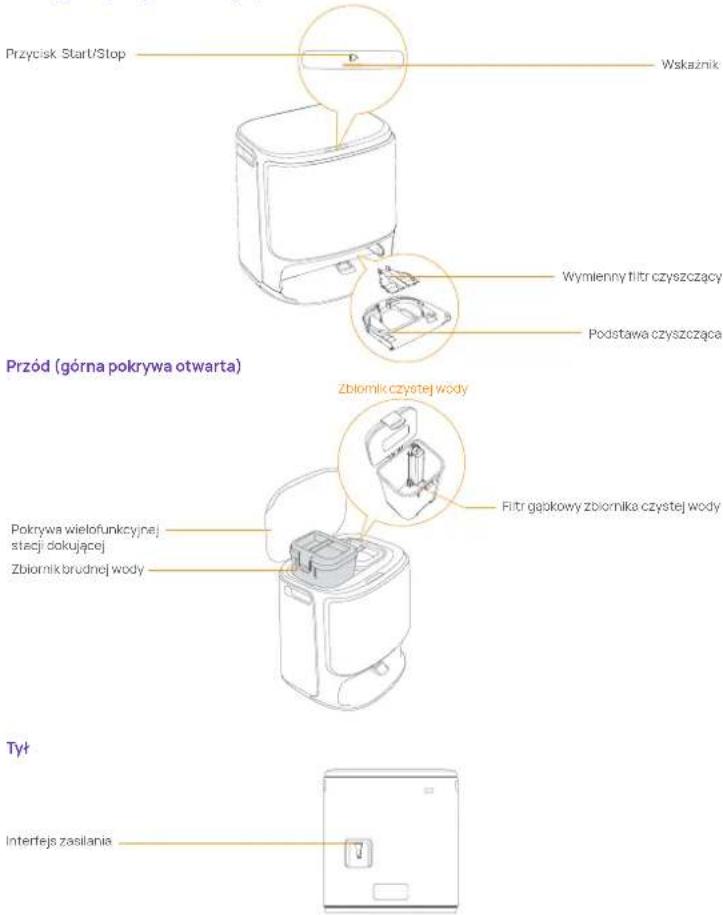

1.3 Komponenty wielofunkcyjnej stacji dokującej

Przód (górna pokrywa zamknięta)

Przycisk Start/Stop Wskaźnik Przód (górna pokrywa otwarta) Zbiornik czystej wody Wymienny filtr czyszczący Podstawa czyszcząca Pokrywa wielofunkcyjnej stacji dokującej Zbiornik brudnej wody Filtr gądkowy zbiornika czystej wody Interfejs zasilania

1.4 Przyciski i wskaźniki

Przyciski robota

Przycisk	Działanie Funkcja
Start/Stop	Krótkie naciśnięcie	Rozpoczęście/wstrzymanie/wznowionie zadania
	Nacisnji i przytrzymaj przez 2s	Wt/Wyt
Przywołaj	Krótkie naciśnięcie	Powrót do stacji dokującej
	Naciśnji i przytrzymaj przez 2s	Wrączanie/wyłączanie blokady rodziciolskiej
Reset	Krótkie naciśnięcie	Wejoz w tryb parowania
	Naciśnji i przytrzymaj przez 5s	Rozłącz połączenie konta i wyscyść dane użytkownika
	Nacisnji i przytrzymaj przez 10s	Przywróć ustawienia fabryczne

Przycisk wielofunkcyjnej stacji dokującej

Działanie Funkcja
Krótkie naciśniecio	Uruchomicnie/wstrzymanie/wznowicnie błożącego zadania
Kliknij dwukrotnę	Start/lanulowanie mycia mopem
Naciśnij i przytrzymaj przez 2 sekundy	Zakończ błożące zadanie
Nacisnij i przytrzymaj przez 10s	Wejście/wyście z trybu parowania
Pięć kliknięć	Autodiagnostyka modułu automatycznej wymiany wody

Wskaźniki robota

Wskaźnik	Znaczenie
Błaty	Tryb gotowości lub pracy
Migający błaty	Włączanie/parowanie/aktualizacja
Stały czerwony	Brąd robota lub rozłączenie
Uwaga: Panel dotykowy gaśnie po 30 sekundach bezczywności.

Wskaźniki wielofunkcyjnej stacji dokującej

Wskaźnik	Znaczenie
WYL	Bezczynność/suszenie
Swiatło stałe	W trybie zadania/wstrzymania/gotowości
Pulsowanie	Trwa aktualizacja / ponowne napełnianie / autotest rozładowania
Miganic	Biód/rozłączenio

2. Przygotowanie przed użyciem

(1) Zamontować szczotki boczne

Mocno wciśnij szczotkę boczną do gniazda karty i zainstaluj ją na miejscu z kliknięciem.

Nie zanslączeno prawnidowe

(3) Usuń wsparcie bufora i zainstaluj zastępczy ekran czyszczący.

- Wyjmij wsparcie butorowe stałego robota w stacji łaćującej. - Wyjmij łacq czyszczącą, zatrzaśnij wymionny filtr w szczolinie tacy i dociśnij go, aby zainstalował go na miejscu. - Ponownie zanstakulj czystą podstawę z filtrem zanstakowanym w stacji łaćującej.

(5)Instalacja worka na kurz

• Zdejmij przednią pokrywę stacji dokującej.
- Włożyć worek na kurz do szczeliny w zaznaczonym kierunku, aż znajdzie się na dolo.
- Zainstaluj panel przedni stacji dokującej w odpowiednim miejscu.

(7) Dodaj czystą wodę

• Otworzyć zbiornik czystej wody i napełnić go.
• Proszę zamocować górną pokrywę zbiornika na wodę i włożyć go z powrotem do wielofunkcyjnej stacji dokującej.

Trick parsoni wody MAKE

(2) Usunąć piankę antykolizyjną

- Podnieść naklejkę na górnej pokrywie tak, aby otworzyć górną pokrywę robota i usunąć piankę antykolizyjną - Zamknąć górną pokrywę robota.

(4) Umieszczenie wielofunkcyjnej stacji dokującej

• Podłącz przewód zasilający z tyłu stacji dokującej, aby podłączyć zasilanie.
• Pozostawić otwartą przestrzen o długości co najmniej 0,45 metra przed stacją dokującą, aby robot mógł do niej wjechaći z niej wyjecchac.

Wskaźówki: NIE umieszczać stacji dokującej w poblzu źródła ciepła.

(6)Dodać tabletkę do czyszczenia podłóg

Dadać tabletkę do czyszczenia podług do zbiornika czystej wody.

Uwaga: Tabletkę czyszczącą należy zakupió oscbno.

(8)Ustawienia uruchamiania

Wsun robota do stacji dokującej bocznymi szczotkami skierowanymi na zewnątrz. Stacja dokująca wyda jeden sygnał dźwiękowy, aby wskazać, że ładowanie zakończyło się pomyslinie, a robot włączy się i wyświetli komunikat głosowy.

(9) Połącz i powiąż robota w aplikacji

Pobrać aplikację Narwal i postopować zgodnio z instrukcjami tak, aby podłączyć i powiązać robota. Uwaga Na stronie urządzenia spłeką proszą nacinsą „Ustawienia” > Urządzenie, a następnie przytrzymać przycisk, „Uruchomponwiernobota” przez 10 secund aby włączyć/wyłączyć tryboszczędzansenergi. Try boczczędzania energii jest dostępny tylko w Amoryca Polnocnej.

3. Jak używać

Przed rozpoczęciem korzystania z robota należy upewnić się, że instalacja i konfiguracja wielofunkcyjnej stacji dokującej zostały zakończone jak podano w rozdziale 2.

3.1 Organizacja środowiska domowego

A. Uprzątnąć bałagan na podłodze. np. porozrzucane kable, szmaty, kapcic, ubrania i książki.

B. Otworzyć drzwi pomieszczeń do sprzątania i ustawić mobile tak, aby pozostawić jak najwięcej miejsca do sprzątania.

C. Pozostawić inne drzwi zamknięte i zainstalować ogrodzenie tak, aby uniemożliwić robotowi wjazd na podwyższone lub niskie obszary.

D. Maksymaina wysokość pokonywania przeszkód wynosi 20 mm, a robot nie może wjezdzić do pomeszczeń, w których wysokość progu przekracza 20 mm. Można zakupić rampę progową Narwał, aby pomóc robotowi pokonywać także przeszkody.

E. NIE stawać przed robotem, na progu lub w wąskich przejściach, aby uniknąć przeoczenia.

3.2 Mapowanie

Przed rozpoczęciem czyszczenia nowego domu robot musi zbadać dom i utworzyć mapę. Przed pierwszym czyszczeniem można uruchomic mapowanie, naciskając krótko przycisk 1. [Start/Stop] na stacji bazowej lub naciskając „Rozpocznij mapowanie” w aplikacji.

Uwaga

1. Po utworzeniu mapy można ją edytować w aplikacji.

2. Nie przesuwaj stacji dokującej po zakończeniu mapowania, w przeciwnym razie konieczne będzie przebudowanie mapy. W przypadku zmiany położenia dużych mobli również załącza się przebudowanie mapy.

3.3 Czyszczenie

Wybór trybów czyszczenia

Produkt posiada cztery wbudowane tryby czyszczenia: Odkurzanie, mopowanie, odkurzanie z inopowaniem oraz odkurzanie i mopowanie. W aplikacji można wybrać i dostosować parametry, takie jak cykle czyszczenia, ssanie i wilgotność mopa dla każdego trybu.

Ustaw Freo Mind

Freo Mind to inteligentny asystent sprzątania. Po włączeniu Freo Mind robot inteligentnie dostosuje parametry czyszczenia, bez konieczności ręcznego ustawiania.

Możesz wybrać, czy chcesz aktywować tryb Freo Mind podczas uruchnamiania zacania czyszczenia w aplikacji.

Rozpoczęcie zadania czyszczenia

Robota można uruchomic na trzy sposoby

• Naciśnij • [Rozpocznij czyszczenie] w aplikacji;

- Naciśnij krótko przycisk [Start/Stop] na stacji bazowoj, aby rozpocząć czyszczenie. Robot domyślnie aktywuje tryb odkurzania i mopowania;

- Krótko naciśnij przycisk na stacji dokującej, aby rozpocząć czyszczenie. Robot domyślinie aktywuje tryb odkurzania i mopowania;

Uwaga W aplikacji można dostosować tryb czyszczenia i ustawić więcej parametrow czyszczenia.

Pauza/wznowienie bieżącego zadania

Pauzę/wznowienie bieżącego zadania można przeprowadzić na trzy sposoby:

• Naciśnij [Pauza] / ⚙ [Wznów] w aplikacji:

• Naclšnij krótko przycisk [Start/Stop]

- Krótko naciśnij przycisk stacji dokującej

Zbieranie kurzu

Po rozpoczęciu odkurzania odpady stałe znajdujące się w pojemniku na kurz robota zostaną automatycznie odessane do worka na kurz w stacji dokującej.

Można także nacisnąć przycisk zbierania kurzu w aplikacji, aby uruchomic zbieranie kurzu ręcznie.

Czyszczenie mopa

Jeśli robot jest ustawiony na wielokretno mopowanie lub obszar do czyszczenia jest duży, robot automatycznie powróci do stacji dokującej w celu umycia mopa.

Liczbę cykli mopowania i częstotliwość powrotu można zmodyfikować w aplikacji przed rozpoczęciem czyszczenia, a modyfikacja podczas bieżącego zadania czyszczenia będzie obowiązywać podczas następnego zadania.

Wielofunkcyjną stację dokującą można również wykorzystać do mycia mopa:

•Kliknij [Mycle mopa] w aplikac];

• Kliknij dwukrotnie ▶ [mopowanie] na stacji dokującej

Uwsgs: VIE wyciągać robota na się proczias czyszczenia mopa aby uniknąć Uszkodzenie jego część

Zakończ bieżące zadanie

Po zakończeniu czyszczenia robot samodzielnie powróci do stacji dokującej. W aplikacji można wyświetlić bieżący rapoń czyszczenia.

Zadanie można zakończyć ręcznie na trzy poniższe sposoby:

• Naciśnij 2s [Koniec zadania] w aplikacji];

- Krótko naciśnij przycisk robota O Hume [Przywołaj];

• Naciśniji i przytrzymaj przycisk stacji dokującej przez 2 sekundy.

Suszenie mopa

Po zakończeniu ostatniego mopowania robot powróci do stacji dokującej w celu umycia i wysuszenia mopa. Czas suszenia można modyfikować w aplikacji.

Czyszczenie i suszenie mopa można również rozpocząć ręcznie w następujący sposób:

• Naciśnij ▲ [Mycie i suszenie mopa] w aplikacji:

4. Parametry

4.1 Specyfikacje

Robot(YJCC027)	Wielofunkcyjna stacja dokująca(YJCB027)
Wymiary: 355*350*107,7mm	Wymiary: 431*403,5*461,5mm
Waga: 3,7 kg	Waga: 8,4 kg
Napłecie znamionowe: 14,4V= (bateria itowa)	Wejście znamionowe: 220-240V~,50-60 Hz100-127V~,50-60Hz(Rzuczywstarnoc znamionowa)—jaś corte na informacjach z tabliczki znamionowe)—produktu.)
	Wyjście znamionowe: 20V= 2,0A
	Moc znamioncwaŁadowanie: 45WZbieranie kurzu: 450WSuszenic: 65W
Wi-Fi (robot)
Protokół: IEEE 802.1lb/g/n
Zakres częstotliwości: 2412~2472MHz
Maks. moc nadajnika (EIRP): ≤20dBm
Bluetooth	Bluetooth
Protokół: BLE 5.0	Protokół: BLE 5.0
Zakres częstotliwości: 2402-2480 MHz	Zakres częstotliwości: 2402-2480 MHz
Maks. moc nadajnika (EIRP): ≤10dBm	Maks. moc nadajnika (EIRP): ≤10dBm

Bateria (Robot)
Ilość akumulatorów w opakowaniu:	1 szt
Typ baterii:	akumulator litowo-jonowy
Napięcie nominalne:	14.4V==
Ilość ogniw akumulatorowych w zostawło akumulatorowym:	8 szt
Pojemność znamionowa, energia znamionowa:	5000 mAh, 72 Wh
