MANUALE UTENTE Freo X10 Pro Narwal

Versione elettronica del minuale cfuso

Disponibilità e Compatibilità Regionale

Sulla base di considerazione relative al'esperazione dell'altente a ai requesti di conformità legale, prodotti NARWAL lasciati utilizzamente da NARWAL (e distituiatori autorizzati da NARWAL) possono essere utilizzati e riservare assinanza posteri svendita solo nel. Passezregione in cui sono stati lasciati. Si il prodotto viene spiclio in un'altro Racere o una tra regione, percebo non essere ingradio di utilizzare l'APP di NARWAL per vincoare il prodotto e esegure operazioni con resolste. Per ottenere alligiore esperienza d'uso e di servizio del prodotto. Le consigliano di acquistare la versione disponibile locistemente del prodotti di NARWAL attraverso NARWAL o intenditori autorizzato da NARWAL.
A scarso di equivico, i procotti di NARWAL venduti nella Cina continiale da NARWAL (e da distributon autorizzati da NARWAL) sono imiti all'uso nella Cina continionale e all'ottunimento dell'assistenza post-vendita (solo a questo scope, exclusi Hong Kong Macao e Taiwan).

1. Panoramica del prodotto

1.1 Lista di controllo

Parti principali

Robot×1
(Contenitore di raccolta della polvere ×1, spazzola a rullo ×1 installata)

Stazione base multifunzionale ×1
(Incluso base per la pulizia ×1. serbatoio
dell'acqua pullita ×1 e serbatolo dell'acqua sporca ×1)

Accessori

Spazzola laterale anti-grovigli *1

Cavo di alimentazione ×1 Sacchetto della polvore ×1

Filtro per la pulizia sostituibile ×1

1.2 Accessori del Robot

Parte anteriore del robot (coperchio superiore chiuso)

Sensor/radar

Pulsante richiama

Pulsante Avvio/Stop

Sensore bordi TOF

Sensore di luce frontale strutturato
Sonsore paraurti

Parte anteriore del robot (coperchio superiore aperto)

Coperchio superiore del robot Pulsante di RESET

Contentore

Inserto sostituibile del contenitore Filtro contenitore per la polvere

Fondo del robot

Sensore antigoccia a infrarossi ×3

Sensore per tappeti ad ultrasuoni

Targhetta

(S/N incluso)

Spazzola a rullo antigroviglio Cyclone

Spazzola laterale anti-grovigli *1
Ruota motrice ×2

Modulo di pulizia ×2

Panno

Base del panno

1.3 Componenti della base multifunzionale

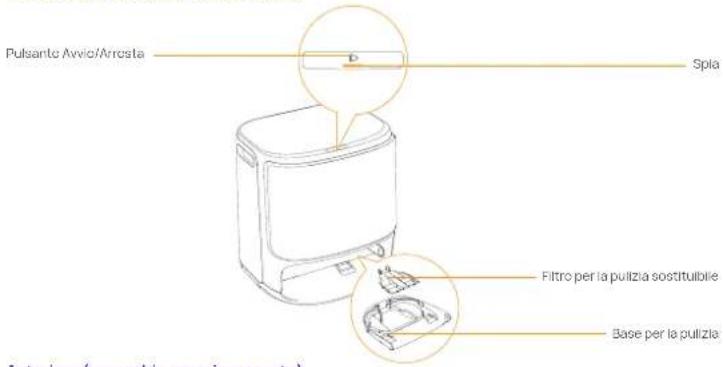

Anteriore (coperchio superiore chiuso)

Pulsante Avvio/Arrosta Spia Filtro per la pulizia sostitutibile Base per la pulizia Anteriore (coporchio superiore sports)

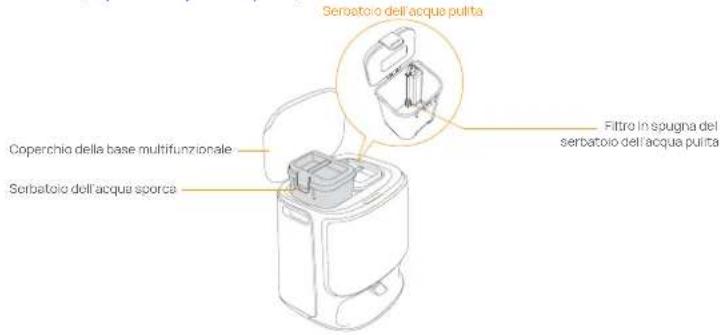

Anteriore (coperchio superiore aperto)

Serbatoio dell'acqua pulita Coperchio della base multifunzionale Serbatoio dell'acqua sporca Filtro in spugna del serbatoio dell'acqua pulita

Retro

Interfaccia di alimentazione

1.4 Pulsanti e spie

Pulsanti del robot

Pulsante	Azione Funzione
Avvia/Intorrompi	Pressione breve	Avvia/metti in pausa/riprendi l'attività
	Tieni premuto per 2 secondi	Accesor/Spento
Richiama	Pressione breve	Ritorna alla stazione base
	Tieni premuto per 2 secondi	Attiva/disattiva il blocco bambini
Ripristina	Pressione breve	Accedi alla modalità di associazione
	Tieni premuto per 5 secondi	Scollega l'account e cancella i dati utente
	Tieni premuto per 10 secondi	Ripristina le impostazioni predefinite.

Pulsante della base multifunzionale

Azione Funzione
Prossione breve	Avvia/motti in pausa/riprendi l'attività corrente
Doppio clic	Avvia/annulla il lavaggio del panno
Tieni premuto per 2 secondi	Termina l'attività corrente
Tieni premuto per 10 secondi	Entra/esci dalla modalità di associazione
Cinque clic	Modulo di controllo automatico dello scambio d'acqua

Indicatori del robot

Spia	Significato
Blanco fisso	Standay o in funzione
Blanco pulsante	Accensione/Associazione/Aggiornamento
Rosso fisso	Errore o disconnesso del robot

Note: il pannello touch si oscura dopo 30 secondi di inattività.

Indicatori della base multifunzionale

Spia	Significato
Spenta	Inattivo/asciugatura in corso
Costante	in modalità attività/pausa/standay
Intermittente	Aggiornamento/riempimento/scarico autocontrollo in corso
Lampoggiante	Errore/disconnesso

2. Preparazione prima dell'uso

(1) Installa le spazzole laterali

Premi con decisione la spazzola laterale nello slot della scheda e installata in posizione con un clic.

installato correttamente
Non installato correttamento

(3) Rimuovi i supporti in carta ammortizzanti e installa il filtro per la pulizia sostituibile

• Rimuovi i supporti in carta ammortizzanti che fissano il robot all'interno della stazione base.
• Estrai il vassoio di pulizia, aggancia il filtro sostituibile nella tessura del vassoio e premio verso il basso per installario in posizione.
• Riposiziona la base per la pulizia con il filtro per la pulizia installato nella stazione base.

(5) Installazione del sacchetto della polvere

- Rimuovi il coperchio anteriore della stazione base. - Inserisci il sacchetto della polvere nella fessura seguendo la direzione contrassegnata, finché non tocca il fondo. - Installa il pannello frontale della base nel posto corretto.

(7) Aggiungi acqua pulita

- Apri il serbatolo dell acqua pulita e riempilo con acqua pulita.

- Richiudi il coperchio superiore del serbatoio dell'acqua e rimettilo nella base multifunzionale.

Sagna del livello MAX dell'accua

(2) Rimuovi la schiuma anticollisione

- Solleva l'adesivo del coperchio superiore per aprire il coperchio superiore del robot e rimuovere la schiuma anticolisionso.

• Chludi il coperchio superiore del robot,

(4) Posizionamento della base multifunzionale

- Per collegare l'alimentazione, collega il cavo di alimentazione nella parte posterioro dalla stazione baso.

- Lascia uno spazio aperto di almeno 0,45 metri di lunghezza davanti alla base di ricarica per consentire al robot di entrare e uscire dalla stazione base.

Succerment: NON poszionare la stazione base vicino a una fonte di calore.

(6) Aggiungi la pastiglia lavapavimenti

Aggiungi una pastiglia per la pulizia del pavimento al serbatoio dell'acqua pulita.

Nota: il la pastiglia per la pulizia deve essere acquistata separatamente.

(8) Impostazioni di avvio

Spingi il robot nella stazione base con le spazzola laterali rivolte verso l'esterno. La stazione base emetterà un segnale acustico per indicare che la ricarca è riuscita e il robot si accenderà e emetterà un messaggio vocale.

(9) Connetti e associa il robot nell'app

Scarica l'App Narwal e segui le istruzioni per connottore e associare il robot. Nota Nella pagina del dispositivo dell'app, socca "Impostazioni" > "Dispositivo", quindi tieni premuto "Riavvia robot" per 10 sec per attivare/disattivare la modalità di risparmio energetico. La modalità di risparmio energetico è disponibile solo in Nord America

3. Come si utilizza

Prima di utilizzare il robot, assicurati di aver completato l'installazione e la configurazione della stazione base multifunzionale descritte nel Capitolo 2.

3.1 Organizza l'ambiente domestico

A. Metti in ordine il pavimento, ad es. cavi, stracci, pantofole, vestiti e libri sparsi.

B. Apri le porte delle stanze da pulire e disponi i mobili in modo da lasciare quanto più spazio possibile per la pulizia.

C. Lascia le altre porte chiuse e installa la recinzione per impedire al robot di entrare in aree elevate o basse.

D. L'altezza massima di attraversamento degli ostacoli è di 20 mm e il robot non può entrare in stanze con un'altezza della soglia superiore a 20 mm. Puoi acquistare una rampa di soglia Narwal per alutare il robot a superare gli ostacoli.

E. NCN sostare davanti al robot, sulla soglia o all'interno corridoi stretti per evitare omissioni.

3.2 Mappatura

Prima di puliro una nuova casa, il robot deve esplorarla e creare una mappa. Prima della prima pulizia, puoi attivare la maopatura premendo brevemente il pulsante sulla stazione base o toccando [Avvia Mappatura] nell'app. Nota:

1. Una volta creata una mappa, è possibile modificarla nell'app.
2. Non spostare la baso di ricarica dopo avor terminato la mappatura, altrimenti dovrai ricostruire la mappa. Se c'è un cambiamento nella posizione di grandi mobili, si consiglia di ricostruire la mappa.

3.3 Pulizia

Seleziona le modalità di pulizia

Il prodotto è dotato di quattro modalità di pulizia integrate: Aspira, Lava, Aspira e Lava e Aspira e poi Lava. Puoi selezionare e regolare parametri come cicli di pulizia, aspirazione e umidita del panno per ciascuna modalità nell'app.

Imposta Freo Mind

Freo Mind è un assistente per la pulizia intelligente. Quando Freo Mind è acceso, il robot regolera in modo intelligente i paramenti di pulizia, senza bisogno di impostazioni manuali.

Freo Mind è un assistente per la pulizia intelligente. Quando Free Mind è acceso, il robot regolera in modo intelligente i parametri di pulizia, senza bisogno di impostazioni manuali.

Inizia l'attività di pulizia

Puoi avviare il robot per la pullzia in tre modi:

• Tocca • [Avvia Pulizia] nell'app

- Premi brevemento il pulsante [Avvio/Arresta] sul robot per avviare la pulizia. Il robot attiverà la Modalità Aspira per impostazione prodefinita;

- Premi il pulsante sulla stazione base per avviare la pulizia. Il robot attivera la Modalità Aspira e Lava per impostazione predefinita:

Nota: puoi regolare la modalità di pulizia e impostare altri parametri di pulizia nell'app.

Pausa/riprendi l'attività corrente

Puoi mettere in pausal/riprandere l'attività corrente in tre modi:

• Tocca [Pausa]/ [Riprenci] nell'app.

• Premi brevemente il pulsante ⏻ [Avvio/Arresta]

- Premi il pulsante stazione base.

Raccolta della polvere

Quando avvil l'aspirazione, trifuti solidi presenti nel contenitore della polvere del robot vengono automaticamente aspirati e trasportati nel sacchetto della polvere nella base di ricarica.

Puoi anche toccaro la raccolta della polvore nell'App per avviare manualmente la raccolta della polvore.

Lavaggio del panno

Se sono impostato più attività di lavaggio o so l'area da pulire è grande, il robot tornerà automaticamento alla base per lavare il panno.

Il numero di passaggi di lavaggio e la frequenza di ritorno possono essere modificati nell'app prima dell'inizio della pulizia e la modifica durante l'attività di pulizia corrente avrà effetto durante l'attività successiva

Puoi anche far lavare il panno dalla base multifunzionale:

•Tocca ▲ [Lavaggio Panno] nell'App;

Fai doppio clic sulla base ▶ [panno].

Nota: NCN estrarre con forza il robot quando e in xarso il lavaggio del parro per evitare danni alle parti.

Termina l'attività corrente

Il robot tornerà autonomamente alla base quando la pulizia sarà terminata. Puoi visualizzare il report di pulizia corrente nell'app.

È possibile terminare manualmente l'attività nel tre modi seguenti:

- Premi per 2 secondi [Fine Attività] nell'app;

- Premi brevemente il tasto robot 📄 Hume [Richiama];

- Premi a lungo il pulsante stazione base per 2 secondi.

Asciugatura del panno

Dopo l'ultimo passaggio di lavaggio, il robot tornerà alla base per il lavaggio e l'asciugatura del panno. Il tempo di asciugatura può essere modificato nel appo.

È inoltre possibile avviare manualmente il lavaggio e l'asciugatura del panno nel modo seguente:

• Tocca ▲ [Lavaggio e Asciugatura del Panno] nell'app.

17

4. Parametri

4.1 Specifiche

Robot (YJCC027)	Base multifunzionale (YJCB027)
Dimensioni: 355 x 350 x 107,7 mm	Dimensioni: 431 x 403,5 x 461,5 mm
Peso: 3,7 kg	Peso: 8,4 kg
Tensione nominale: 14,4V= (batteria al litio)	Ingresso nominale: 220-240V = ,50-60 Hz100-127V = ,50-60Hz(Le potenza nominale effettiva a base sullo informazioni sulla largetta del prodotto.)
	Uscita nominale: 20V= 2,0A
	Potenza nominale:Ricarica: 45WRaccolta polveri: 450WAsciugatura: 65W
Wifi
Protocollo: IEEE 802.11o/g/n
Gamma di frequenza: 2412 2472 MHz
Potenza massima del trasmettitore (EIRP): ≤20dBm
Bluetooth	Bluetooth
Protocollo: BLE 5.0	Protocollo: BLE 5.0
Gamma di frequenza: 2402-2480 MHz	Gamma di frequenza: 2402-2480 MHz
Potenza massima del trasmettitore (EIRP): ≤10dBm	Potenza massima del trasmettitore (EIRP): ≤10dBm

Batteria (Robot)
Quantità di batterio per confezione:	1pz
Tipo di batteria:	Batteria ricancabile agli ioni di litio
Tensione nominalo:	14,4y ==
Quantità di celle della batteria per pacco batteria:	8 pz
Capacità nominalo, onergia nominalo:	5000 mAh. 72 Wh
