MANUALE UTENTE Flow Narwal

Disponibilità e Compatibilità Regionale

Suta base di considera per rolo va all'esperia da dell'envice e ai acquisti di confermi a legale, prodotti NARWAL rilescali u fico amniewe ca NARWAL (a distributor autorizzati da NARWAL) possano essere utilizzati e ricovere assistenze post-vend tra solone. Passare regione in cui sono stati rilescali. Se il prodotto viene spedito in un altro Paese o inunlalra regione, potrebbe non essere in graco di utilizzare l'AFP di NARWAL per vincolare il prodotto o esegure operazioni correiste. Per ottenere amigliore esperienza'uso e di servizio de prodotto. Le consigliano di acquistare la versione disponibile localmente del prodotti di NARWAL attraverso NARWAL o invenditori autorizzati da NARWAL.

A scenso di equivoci, i prodotti di NARWAL vencuti nella Cina continentale da NARWAL (e dai distributori sutorizzati da NARWAL) sono limitati all'uso nella Cina continentale e all'ottenimento dell'assistanza post-vendita (solo a questo scopo, esclusi Hong Kong, Macaco e Taiwan).

1. Il prodotto in breve

1.1 Lista di controllo

Parti principali

Robot ×1
(scatola polvere installata × 1, modulo mop cingolato × 1)

Base multifunzionale ×1
(base per la pulizia ×1, serbatoio dell'acqua pulita ×1, serbatoio dell'acqua sporca ×1 Delete it)

Accessorl

Spazzola laterale anti-grovigli *2 (Accessorio)

Cavo di alimentazione ×1

Sacchetto della polvere ×2 (Accessorio)

Detergente × 1 (Accessorio)

Inserto per il contenitore della polvero sostituibile ×1 (Accessorio)

Filtro del contenitore della polvore ×1 (Accessorio)

Filtro per la pulizia sostituibile ×1 (Accessorio)

1.2 Accessori Robot

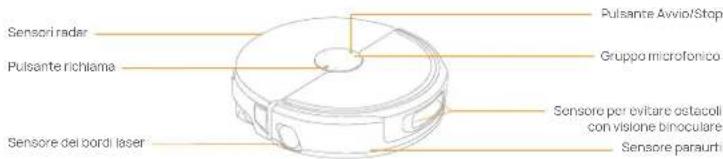

Parte anteriore del robot (coperchio superiore chiuso)

Sensori radar Pulsante richlama Sensore dei bordi laser Pulsante Avvio/Stop Gruppo microfonico Sensore per evitare ostacoli con visione binoculare Sensore parauri

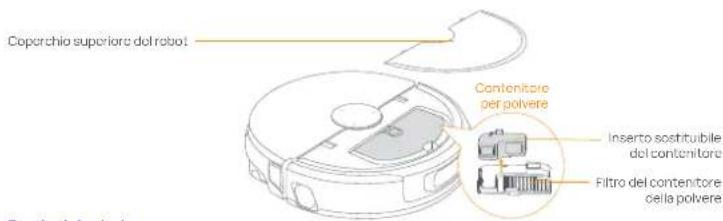

Parte anteriore del robot (coperchio superiore aperto)

Coperchio superiore del robot Contenitore per polvere Inserto sostituibile del contenitore Filtro del contenitore della polvere

Fondo del robot

Sonsore antigoccia a infrarossi ×3

Targhetta del robot — (incluso SN - Numero di Serio)

Spazzola a rullo antigroviglio Cyclone

Modulo di pulizia del track (fascia) ×1

Trackpad (panno posizionato su una fascia) ×1

Spazzola laterale anti-grovigli × 2
Ruota motrice ×2
Rotella

1.3 Componenti della base multifunzionale

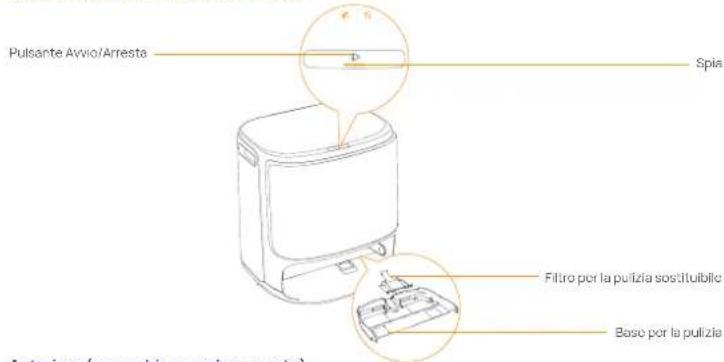

Anteriore (coperchio superiore chiuso)

Pulsante Avvio/Arresta Spia Filtro per la pulizia sostituibile Base per la pulizia Anteriori (penservizi superiori sports)

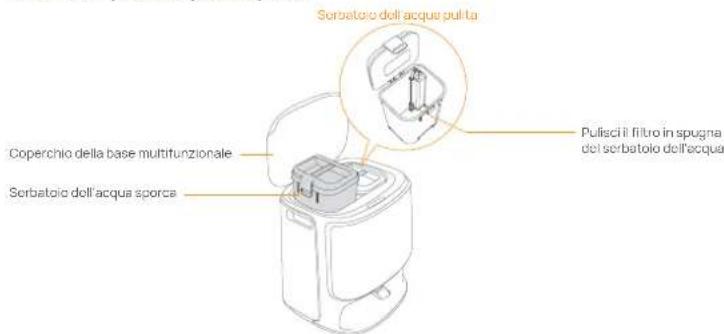

Anteriore (coperchio superiore aperto)

Serbatoio dell'acqua pulita Coperchio della base multifunzionale Serbatoio dell'acqua sporca Pullisci il filtro in spugna del serbatoio dell'acqua

Posteriore

Interfaccia di alimentazione

1.4 Pulsanti e spie

Pulsanti del robot

Pulsante	Azione Funzione
Avvia/Interrompi	Pressione breve	Avvia/pausa/inprendi l'attività corrente
	Tieni premuto per 2 sec	Acceso/Spento, Termina attività
	Tieni premuto per 10 sec	Spegnimento forzato del robot
	Tocca tre volte il pulsante	Accendi/spogni Blocco Bambini
Richiama	Pressione breve	Ritorno alla base
	Tieni premuto per 5 sec	Accedi alla modalità di associazione
	Tieni premuto per 15 sec	Reimposta la versione del sistema e cancella i dati utente
	Tocca tre volte il pulsante	Abilità la videochiamata del robot

Pulsante della base multifunzionale

Pulsante	Azione Funzione
	Prossione breve	Avvia/pausa/riprondi l'attività corrente
	Doppio clic	Avvia/annuila il lavaggio del panno
	Tleni premuto per 2 sec	Termina l'attività corrente.
	Tleni premuto per 5 sec	Entra/esci dalla modalità di associazione

Spie del robot

Spia	Significato
Blu rotante dinamico	Attività in corso
Blu pulsante dinamico	Attività sospesa
Blu rotante intelligente	Stato della risposta Nawa
Rosso lampeggiante	Durante un errore
Rosso pulsante	Quando scollegato
Arancione pulsanto	Associazione in corso/Aggiornamento in corso
Colore dinamico	Avvio del dispositivo

Spie della base multifunzionale

Spia	Significato
Spenta	Standby/asciugatura in corso
Costante	Attivo/modalità standby
Informilente	Attività in pausa/associazione in corso/aggiornamento in corso
Lampeggiante	Emore/scollegato

2. Preparati prima dell'uso

(1)Installa le spazzole laterali

Premi le spazzole laterali nelle fessure dello stesso colore finché non scattano in posizione.

Non installato corsoffamento

(3) Rimuovi i supporti in carta ammortizzanti e installa il filtro per la pulizia sostituibile

• Rimuovi i supporti in carta ammortizzanti che flissano il robot all'interno dalla base.
- Estrai il vassoio di pulizia, aggancia il filtro sostituibile nella fessura del vassoio e premio verso il basso per installario in posizione.
- Riposiziona la base per la pulizia con il filtro per la pulizia installato nel stazione.

(5) Installazione del sacchetto della polvere

• Rimuovi il coperchio anteriore della base.
- Insensici il saccnetto della polvere nella fessura seguendo
• Installa il pannello frontale della base nel posto corretto.

(7) Aggiungi il detergente

Con il serbatoio dell'acque puita piano, utilizza il tappo del detergente per misurare una quantità appropriata di detergente nel serbatoio dell'acqua puita, chiudi saldamente il coperchio del serbatoio e agita delicatamente per mescolare. Suggestione: • Utilizza il detergente Narwal atrmenti il dispositivo potrebbe nusitare difcoso; • Utilizza il tappo del fiacone per misurare la quantità di detergente, il metodo e mostrato nella sezione "como usaro" sul fiacone.

(2) Rimuovi la schiuma anticollisione

• Solleva l'adesivo del coperchio superiore per aprire il coperchio superiore del robot e rimuovere la schluma anticollisione.
  • Chiudi il coperchio superiore del robot.

(4)Posizionamento della base multifunzionale

• Per collegare l'alimentazione, collega il cavo di alimentazione nella parte posteriore della base.
• Lascia uno spazio aperto di almeno 0,45 metri di lunghezza davanti alla base di ricarica per consentire ai robot di entrare e uscire dalla base.

Suggerimenti: NON posizionare la base vicino a una fonte di calore.

(6) Aggiungi acqua pulita

• Apri il serbatoio dell'acqua pulita e riempilo con acqua pulita
• Richiudi il coperchio superiore del serbatoio dell'acqua e rimettio nella base multifunzionale.

(8)Impostazioni di avvio

Spingi il robot nella base con le spazzole laterali rivolto verso l'esterno. La base emetterà un segnale acustico per indicare che la ricarica è nuscita e il robot si accenderà e emetterà un messaggio vocale.

(9) Connetti e associa il robot nell'app

Scarica l'App Narwal e segui le istruzioni per connettere e associare il robot. Nota: Nella pagina del dispositivo dell'app, tocca "Impostazioni" > "Dispositivo" quindi tieni premuto "Ravvia robot" per 10 sec per attivare/disattivare la modalità di risparmio energetico. —La modalità di risparmio energetico è disponibile solo in Nord America.

3. Come si utilizza

Prima di utilizzare il rocot, assicurati di aver completato l'installazione e la configurazione della stazione base multifunzionale descritto nel Capitolo 2.

3.1 Organizza l'ambiente domestico

A. Metti in ordine il pavimento, ad es. cavi, stracci, pentofole, vestiti e libri sparsi.

B. Aprile porte delle stanze da pullire e disponi i mobili in modo da lasciare quanto più spazio possibile per la pullizia.

C. Lascia le altre porte chiuse e installa la recinzione per impedire al robot di entrare in aree elevato o basso.

E. NON sostare davanti al robot, sulla soglia o all'interno corridoi stretti per evitare omissioni.

D. L'altezza massima di attraversamento degli ostacoli è di 30 mm, quindi il robot non può entrare in stanza con un'altezza delle soglia superiore a 30 mm. Puoi acquistare una rampa di soglia Narwal per aiutare il robot a superare gli ostacoli.

3.2 Mappatura

Prima di pulire una nuova casa, il robot deve esplorare l'ambiente e creare una mappa. Prima della prima pulizia, puci attivare la mappatura premendo brevemente il pulsante ▶ [Avvio/Arresto] sulla base o toccando "Avvia mappatura" nell'app. Nota:

1. Una volta completata la mappatura, puoi modificare o gestire tutte le mappe nell'app Narwal, inclusa la creazione di sottomagge per zone VIETATE o piani multipli.
2. Non spostare la base dopo aver terminato la mappatura, altrimenti dovrai ricostruire la mappa. Se c'è un cambiamento nella posizione di grandi mobili, si consiglia di ricostruire la mappa.

3.3 Pulizia

Prima di un'attività di pulizia, assicurati che il robot abbia un livello di batteria adeguato, che può essere visualizzato nell'app.

Seleziona le modalità di pulizia

Il prodotto è dotato di quattro modalità di pulizia integrate: Aspira, Lava, Aspira e Lava e Aspira e pol Lava. Puoi selezionare e regolare parametri come cicli di pulizia, aspirazione e umidità del panno per ciascuna modalità nell'app.

Imposta Freo Mind

Freo Mind è un assistente di pulizia intelligente. Quando Freo Mind è acceso, il robot regolera in modo intelligente i parametri di pulizia, senza bisogno di impostazioni manuali

Puoi selezionare se attivare Freo Mind quando avvil un'attività di pulizia nell'App.

Avvia l'attività di pulizia

Puoi comandare al robot di iniziare la pulizia nei seguenti modi

• Tocca • [Avvia Pulizia] nell'App

- Premi brevemente [Avvio/Arresto] sul robot e il robot attiverà la Modalità Aspirazione per impostazione predefinita:

- Premi brevemente sulla base [Avvio e Arresto] per avviare la pulizia e il robot passera automaticamente alla modalità di pulizia simultanea di scansione e trascinamento.

Nota: puoi recoisre la modalità di pulizia e impostare altri parametri di pulizia nell'app

NON toccare entrambi i listi del gruppo penniconi le mani quando il robot esegue le attività.

Pausa/riprendi l'attività corrente

Puoi mettere in causatriprendere l'attività corrente nei sequenti modi

• Tocca • [Pausa]/ • [Riprendi] nell'App;

- Premi brevemente il pulsante ⏻ [Avvio/Arresta]

- Premi brevemente ▶ sulla base [Avvio-Arresto].

Raccolta della polvere

Quando si avvia l'aspirazione, i rifiuti solidi presenti nel contenitore della polvere del robot vengono automaticamente aspirati nel sacchetto della polvere nella base.

Puoi fare clic su [Raccolta Polvere] nell'app per avviare la raccolta della polvere.

Lavaggio del panno

Se il robot è impostato per più cicli di lavaggio o l'area da pulire è ampia, il robot tornera automaticamente alla base per il lavaggio del panno.

Il numero di passaggi di lavaggio e la frequenza di ritorno possono essere modificati nell'App prima dell'inizio della pulizia, ma non possono essere modificati durante l'attività di pulizia corrente.

Puoi anche far lavare il panno dalla base multifunzionale:

• Tocca [Lavaggio Panno] nell'App:

Fai dooppio clic sulla base [panno]

Nota: NON esstrare con forzail robot quando è in corso il lavaggio del permo per evitare danni alle parti.

Termina l'attività corrente

Il robot tornerà autonomamente alla base quando la pulizia sarà terminata. Puoi visualizzare il report di pulizia corrente nell'app.

Puoi anche terminare manualmente un'attività nel seguenti quattro modi:

- Tieni premuto il pulsante 📋 Fine per 2 secondi nell'app

• Premi brevemente il pulsante 🍒 [Richiama] sul robot:

• Tueni premuto il pulsante 📋 [Start/Stop] sul robot per 2 secondi

• Tieni premuto per 2 secondi sulla case ▷ [Avvio-Arresto]

Asclugatura del panno

Dopo l'ultimo passaggio di lavaggio, il robot tornerà alla base per il lavaggio e l'asciugatura del panno. Il tempo di asciugatura può essere modificato nell'app.

• Fai clic su [Asciugatura Panno] nell'APP per pullire i panni.

4. Parametri

4.1 Specifiche

Robot(YJCC026)	Stazione base multifunzionale (YJCB026BL)
Dimensioni: 363,5*351.2*95 mm	Dimensioni: 430*402*461 mm
Peso: 5,0 kg	Peso: 10,2 kg
Connessione wireless: 2.4GHz/5GHz Wi-Fi	Ingresso nominale: 220-240V~, 50-60Hz100-127V~, 50-60Hz(La potenza nominale effettiva e besa sullo informazioni sulla larghotta del prodotto.)
Ingresso nominale (in carica): 8-17.8 V=0.2-3.5 A
Potenza nominale: 65 W	Uscita: 8-17.8 V=0.2-3.5 A
Tensione nominale (in funzione): 14.4 V=(battoria agliioni di litio, ≤5900 mAh)	Potenza nominale: in carica: 65 WRiscaldamento dell'acqua 1350W (220-240V~, 50-60Hz)950-1450W(100-127V~, 50-60Hz)Aspirazione della polvere: 450W (220-240V~, 50-60Hz)360-450W(100-127V~, 50-60Hz)Asciugatura: 100WNote la potenza di asciugatura nominale siniferisce alla potenza di asciugatura dei giorni per ilavaggio a piona potenza.
La ricarica richiede circa 3 ore a temperatura ambiente normale
Wifi
Protocollo: IEEE 802.11a/b/g/n/ac/ax
Gamma di frequenza o potenza massima del trasmettitore:2400~2483.5MHz /EIRP≤20dBm5150MHz~5350MHz/EIRP≤23dBm5470MHz~5725MHz/EIRP≤20dBm5725MHz~5850MHz/EIRP≤13.98dBm
Bluetooth	Bluetooth
Protocollo: BLE 5.0	Protocollo: BLE 5.0
Gamma di frequenza: 2402-2480 MHz	Gamma di frequenza: 2402-2480 MHz
Potenza del trasmettitore max (EIRP) ≤10dBm	Potenza del trasmettitore max(EIRP) ≤10dBm

Batteria (Robot)
Quantità di batterie per confezione:	1pz
Tipo di batteria:	Batteria ricaricabile agli ioni di litio
Tensione nominale:	14.4V=
Quantità di celle della batteria per pacco batteria	8pz
Capacità nominale, energia nominale:	5900mAh, 64.96Wh
