MANUALE UTENTE Freo X Ultra Narwal

Manuale Utente Elettronico

Batteria (robot)
Tipo di batteria	Batteria ricaricabileagli ioni di litio
Quantità di batterie per confezione	1 pz
Quantità di celle della batteria per pacco batteria	8 pz
Capacità nominale, energia nominale	5000 mAh, 72 Wh
Tensione nominale	14.4V=

it

1. Il prodotto in breve

1.1 lista di controllo

Participali

Robot × 1 (incluso sacchetto per la polvere usa e getta × 1 modulo di pulizia × 2

Stazione base × 1 (inclusa base di pulizia × 1 , vassoio di pulizia × 1 , serbatoio dell'acqua pulita × 1 , serbatoio dell'acqua sporca × 1 )

Accessor

Spazzola laterale × 2 Cavo di alimentazione × 1 Detergente dedicato × 1

Sacchetto per la polvere usa e getta × 2
Contenitore per la spazzatura × 1

1.2 Robot

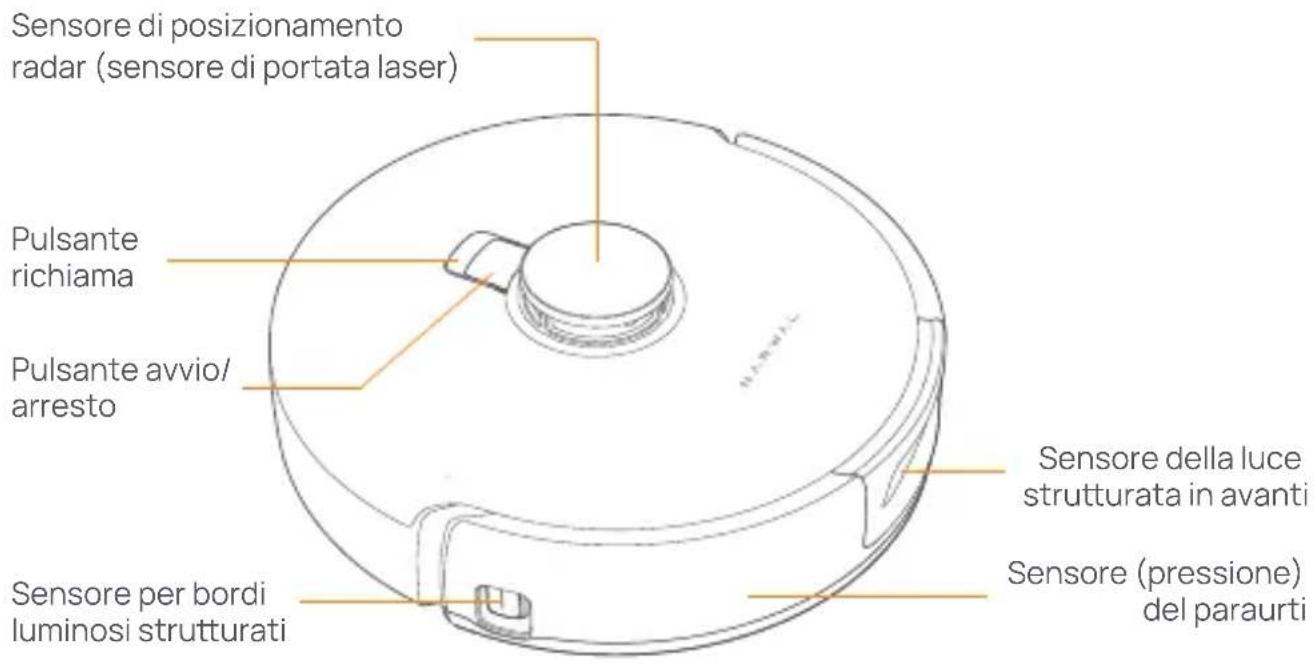

Anteriore (coperchio superiore chiuso)

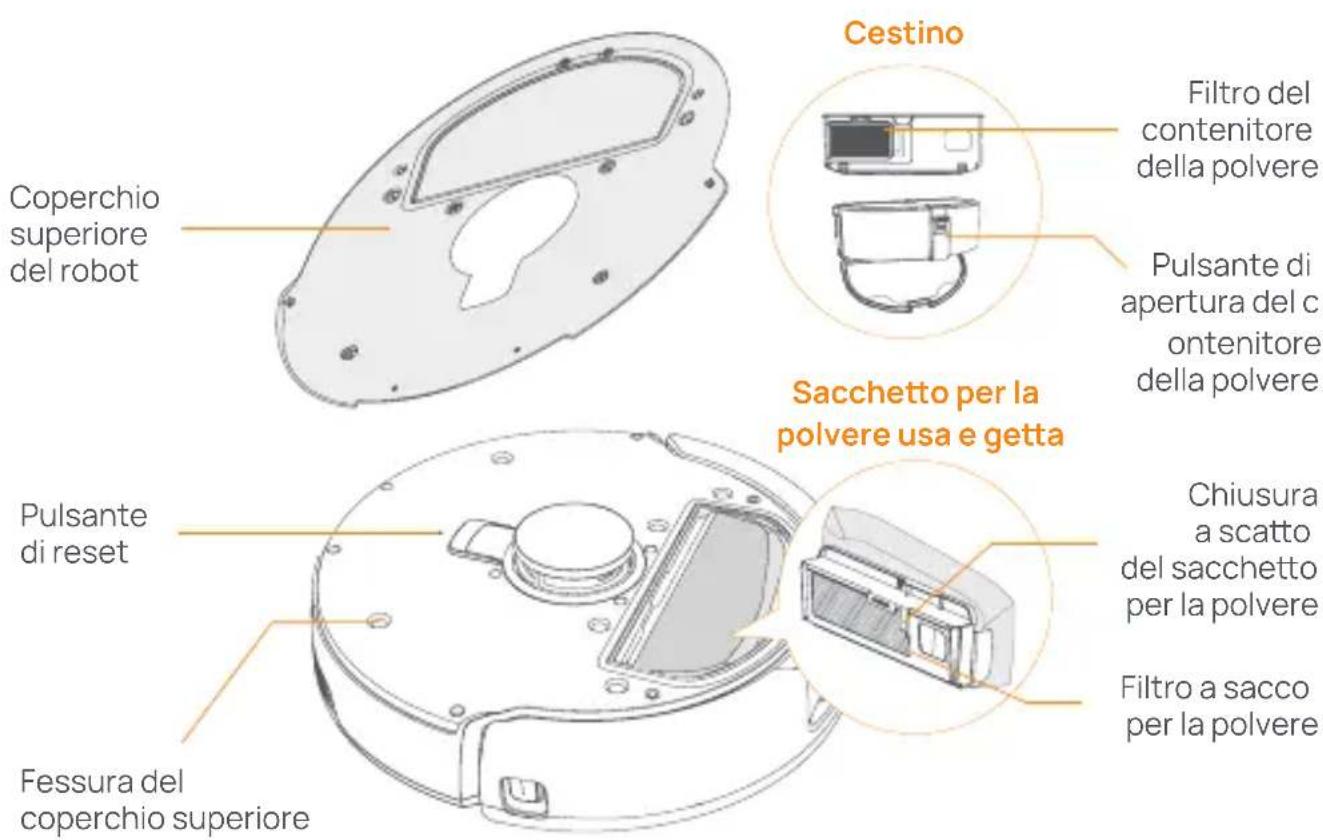

Anteriore (coperchio superiore aperto)

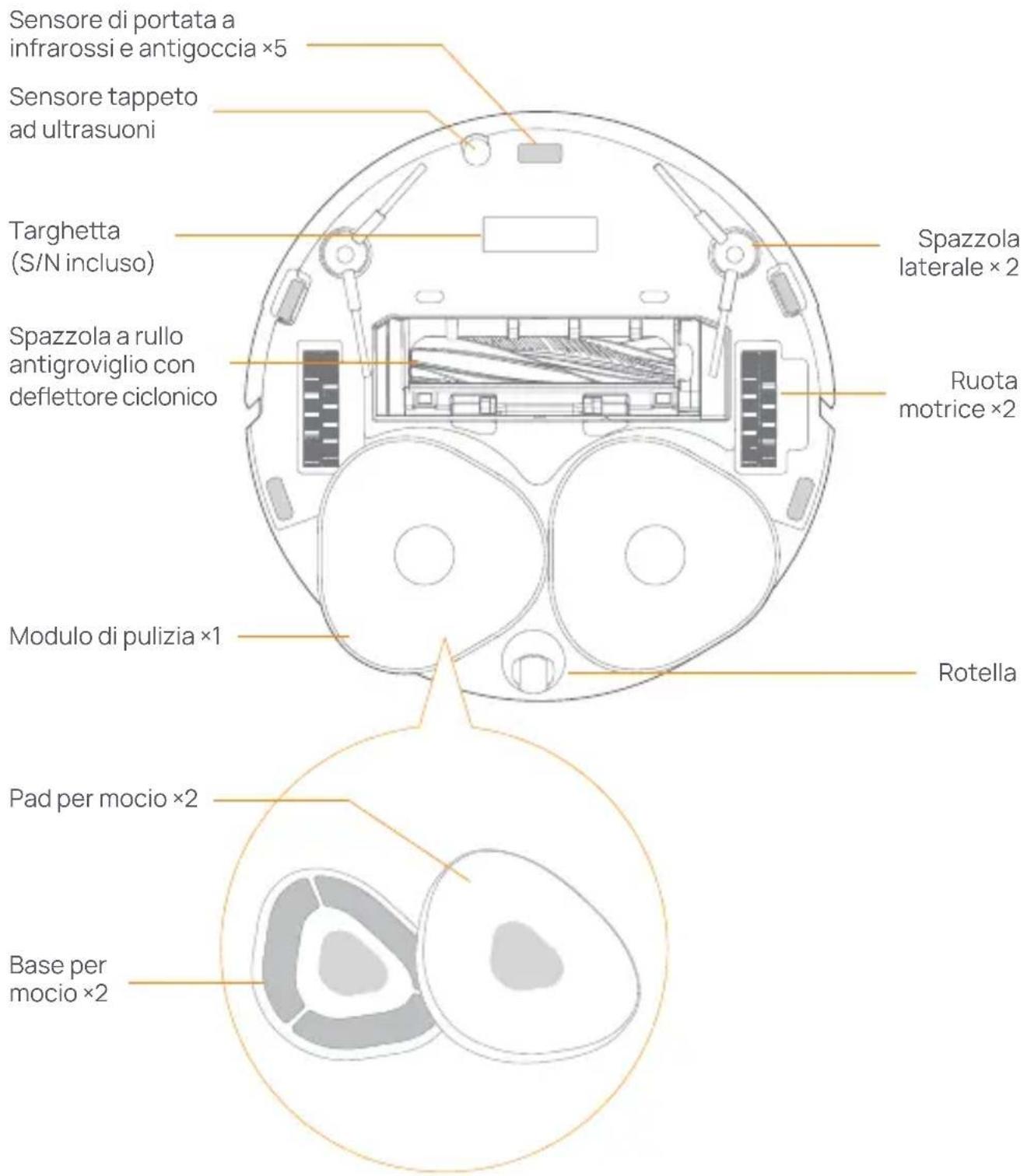

Fondo del robot

1.3 Stazione base

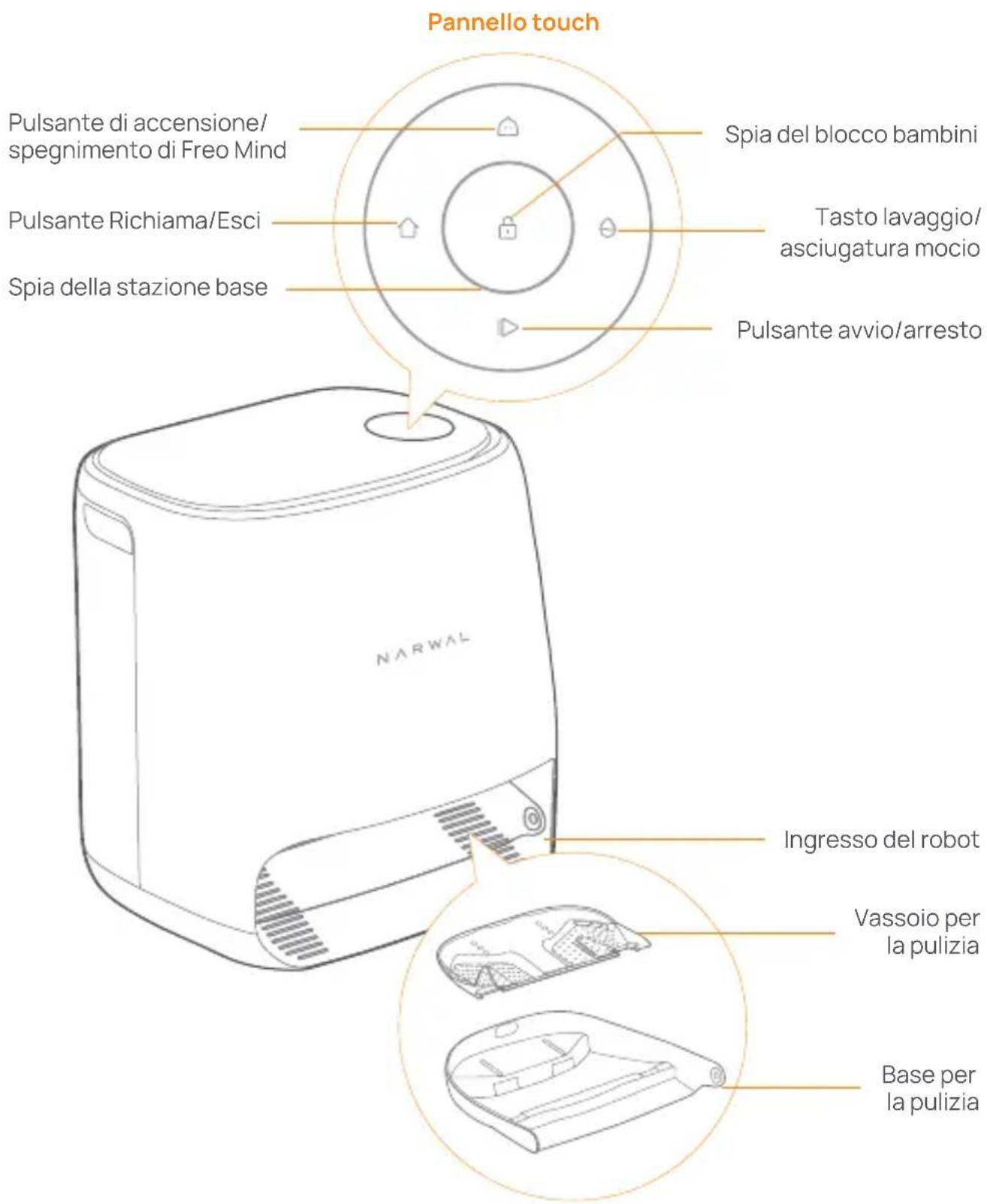

Anteriore (coperchio chiuso):

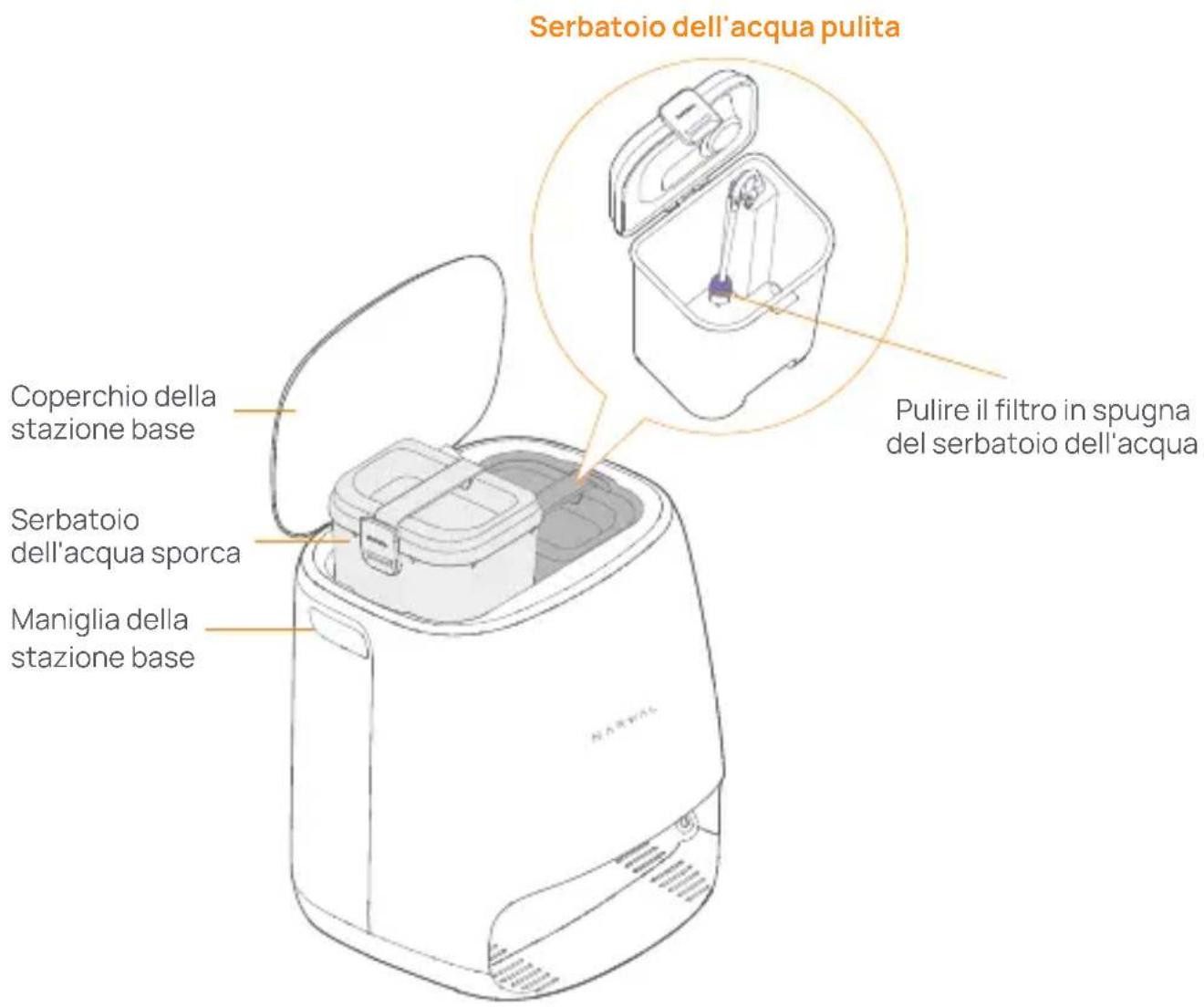

Anteriore (coperchio aperto)

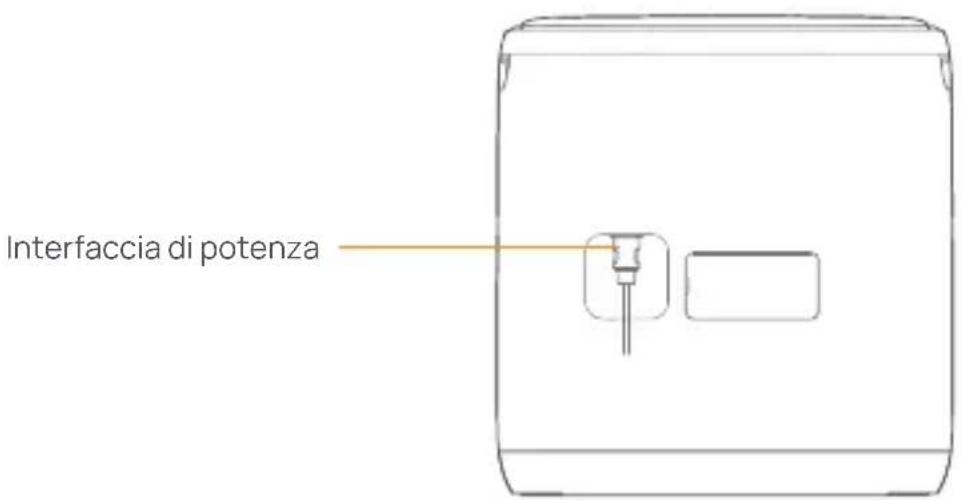

Indietro

1.4 Pulsanti e spi

Pulsanti del robot

Pulsante Azione Funzione

Avvia/Interrompi	Pressione breve	Avviare/pausa/riprendere l'attività corrente
	Tenere premuto per 2 secondi	Accensione/spegnimento
Richiama	Pressione breve	Ritorno alla stazione base
Ripristina	Pressione breve	Accedere alla modalità di
	Tenere premuto per 5 secondi	Scollegare l'account e cancellare i dati dell'utente
	Tenere premuto per 10 secondi	Ripristinare alle impostazioni predefinite

Pulsanti della stazione base

Pulsante Azione Funzione

Pressione breve	Avviare/pausa/ripretere l'attività corrente
Tenere premuto per 2 secondi durante un'attività	Terminare l'attività corrente
Pressione breve	(Annulla) Richiamare/Uscire
Tenere premuto per 2 secondi	Attivare il blocco bambini
Tenere premuto per 2 secondi	Blocco bambini disattivato
Pressione breve	Attivare/disattivare Freo Mind
Pressione breve	Avviare/annullare il lavaggio e l'asciugatura del mocio
Tenere premuto per 10 secondi	Autocontrollo di riempimento/scarica
Tenere premuto per 2 secondi	Entrare/uscire alla modalità di accoppiamento
Tenere premuto per 2 secondi	Riavviare la mappatura

Spied del robote della stazione base

Spia Spia del robot		Spia della stazione base	Significato
Spento	✓	✓	Il robot è spento Spegnimento della stazione base o pannello touch in AOD. Tocca per riattivare
Bianco fisso	✓	✓	Stazione base e robot in standby
Biano pulsante	✓	✓	Stazione base e robot inattivi
Blu fisso	✓	✓	Pulizia in corso
Blu pulsante	✓	✓	La pulizia è stata sospesa
Viola fisso	✓	✓	Disinfezione in corso
Viola pulsante	✓	✓	La disinfezione è stata sospesa
Rosso pulsante	✓	✓	Stazione base o robot anomalo o stazione base e robot disconnessi
Arancione pulsante	✓	✓	Associazione o aggiornamento in corso
Luce meteora colorata	×	✓	Attivare la stazione base

2. Preparazione prima dell'uso

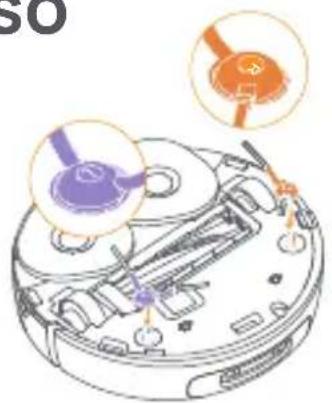

Installare le spazzole laterali

Premere le spazzole laterali nelle fissure come indicato dal colore finché non scattano in posizione.

Rimuovere la schiuma anticollisione

Aprière l coperchio superiore del robot e rimuovere la schiuma anticollisione.

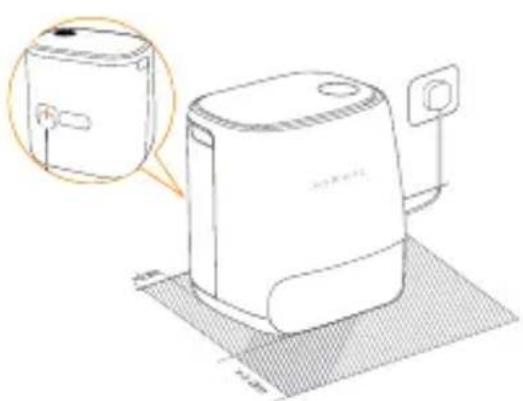

Posizione la stazione base

Collegare il cavo di alimentazione alla presa sul retro della stazione base e lasciare uno spazio aperto di almeno 1.0 m davanti alla stazione base affinché il robot possa entrare ed uscire alla stazione base.

Nota: se la stazione base viene posizionata inclinata o se intorno sono presenti le gambe di un ravolo, tende e ornamenti, la funzione di evitamento degli ostacoli del robot potrebbe attivarsi, compromettendonone l'entrata e l'uscita.

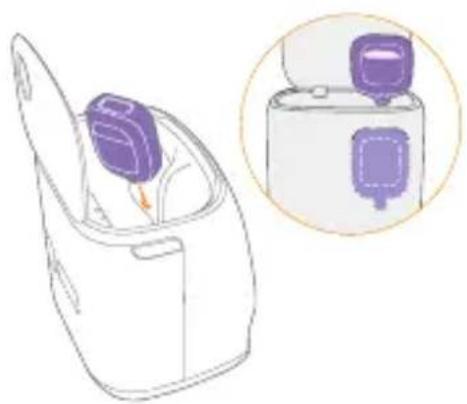

Posizione il detergente dedicato

• Capovolgere il detergente (NON togliere il tazzo) e inserirlo nella fessura. La bottiglia del detergente dedicata è correttamente in posizione quando è fissata alla ribaltarsi.
• Impostare tramite l'app seaggiungere automaticamente detergente durante il lavaggio.

Aggiungere acqua pulita

Prima di pulire,aggiungere acqua al serbatoio dell'acqua pulita per il lavaggio con mocio.

• Sollevare il coperchio della stazione base. Estrarre il serbatoio dell'acqua pulita, aprirlo e riempirlo con acqua pulita (NON superare il segno del livello MAX dell'acqua).
• Chiudere il serbatoio e riporlo nella stazione base.

Nota: NONaggiungere detergenti o disinfettanti di terme parti nel serbatoio dell'acqua pulita per evitare danni al prodotto.

Impostazioni di avvio

Spingere il robot nella stazione base con le spazzole laterali rivolte verso l'esterno. La stazione base emetterà un segnale acustico perindicare che la ricarica è avvenuta con successo e il robot si accenderà e trasmetterà il messaggio.

Connettere e associare il robot nell'App

Scansionare il codice QR per scaricare I'App Narwal, toccare "Aggiungi dispositivo", selezionare il modello nell'app e seguire le istruzioni per connettere e associare il robot.

3. Come si utilizza

Prima di utilizzare il robot, assicurarsi di aver completato l'installazione e la configurazione della stazione base nel Capitolo 2.

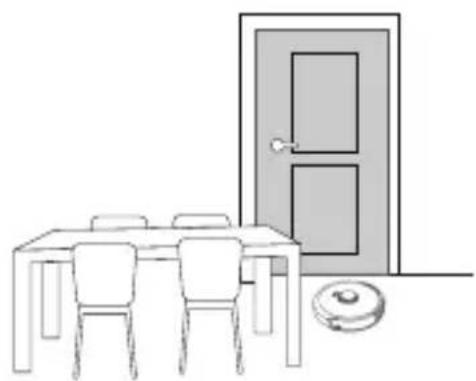

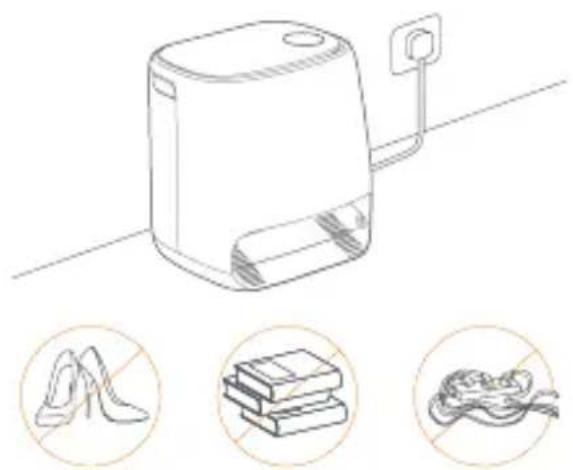

3.1 Organizzare l'ambiente domestico

A. Porre in ordine il pavimento, ad esempio da cavi, stracci, pantofole, vestiti e libri sparsi.

C. Lasciare le altre porte chiuse e installare la recinzione per impedire al robot di entrare in aree elevate o troppo basse.

B. Aprire le porte delle stanze da pulire e disporre i mobili in modo da lasciare quanto più spazio possibile per la pulizia.

D. L'altezza massima di superamento degli ostacoli è di 20 mm e il robot non può entrare in stanze con un'altezza della soglia superiore a 20 mm. è possibile acquistare la Rampa di Soglia Narwal per aiutare il robot a superare e aggiirare gli ostacoli in modo più efficiente.

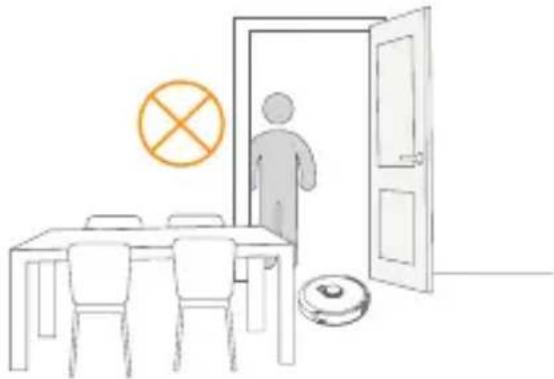

E.NON sostare davanti al robot, sulla soglia o in corridoi stretti per evitare omissioni.

3.2 Mappatura

Prima di pulire una nuova casa, il robot deve esplorer e create una mappa. Prima della prima pulizia, è possibile attivare la mappatura premendo brevamente il pulsante [Avvia/Stop] sul robot o toccando "Avvia mappatura" nell'app.

Nota:

1. Una volta creata una mappa, è possibile modificarla nell'app.
2. Non spostare la stazione base dopo aver创建工作 una mappa, altrimenti si dovrì riavviare la mappatura. Se i mobili di granidi dimensioni della propria casa vengono riorganizzati, si consiglia di创建工作 una nuova mappa.

3.3 Pulizia

Selezione le modalità di pulizia

Il prodotto è dotato di quattro modalità di pulizia integrate: Aspira, Lava, Aspira e Lava e Aspira e poi Lava. Puoi selezionare e regolare parametri come cicli di pulizia, aspirazione e umidità del mocio per ciascuna modalità nell'app.

Impostare Freo Mind

Freo Mind è un assistente intelligente per la pulizia. Quando Freo Mind è abilitato, il robot può:

• impostare i parametri di pulizia in base ai dati ambientali raccolti dai sensori;
• migliorare la pulizia da bordo a bordo.

É possible abilitare Freo Mind in due modi:

• Selezionare Freo Mind nelle modalità di pulizia dell'App;
• Premere brevamente il pulsante 【Freo Mind On/Off】sulla stazione base.
  Quando la spia e si accende, significa che Freo Mind è acceso.

Avviare l'attività di pulizia

É possibile avviare il robot per la pulizia nei due modi seguenti:

• Toccare 【Avvia pulizia】nell'app
• Premere brevamente il pulsante 【Avvio/Stop】 sul robot e il robot attiverà la modalità Aspirazione per impostazione predefinita;
• Premere brevamente il pulsante [Avvio/Stop] sulla stazione base per avviare la pulizia. Per impostazione predefinita, il robot attiverà la modalità Aspirazione e Lavaggio;

Nota: è possibile regolare la modalità di pulizia e impostare più parametri di pulizia nelle'app.

Mettere in pausa/riprendere l'attività corrente

É possibile mettere in pausa/riprendere l'attività corrente in tre modi:

• Toccare 【Pausa】/ 品 【Riprendi】nell'app;
• Premere brevemente il pulsante 【Start/Stop】sul robot;
• Premere brevamente il pulsante [Avvio/Stop] sulla stazione base.

Lavaggio con mocio

Se il robot è impostato per più cicli di pulizia o se l'area da pulire è ampia, il robot tornerà automaticamente alla stazione base per il lavaggio con mocio. Il numero di cicli di pulizia e di resi cui cui què ossere modificato nell'app prima dell'inizio della pulizia e non cui què ossere modificato durante l'attività di pulizia corrente.

Terminare l'attività corrente

Al termine della pulizia, il robot tornerà alla stazione base. è possibile visualizzare il rapporto di pulizia corrente nelle'app.

É possibile terminare manualmente l'attività nei tre modi seguenti:

• Tenere premuto 【Fine】per 2 secondi nell'app;
• Premere brevamente il pulsante Home【Richiama】sul robot;
• Premere brevamente il pulsante [Richiama] o tenere premuto il pulsante

【Avvio/Stop】sulla stazione base per 2 secondi.

Asciugatura e disinfezione

Dopo l'ultimo ciclo di pulizia, il robot tornerà alla stazione base per lavare e asciugare il mocio. Il tempo di asciugatura può essere modificato nell'App. è inoltre possibile avviare manualmente il lavaggio e l'asciugatura del mocio nei due modi seguenti:

• Toccare 【Lavaggio & asciugatura del mocio】nell'app;
• Premere brevamente [Lavaggio & asciugatura del mocio] sulla stazione base.

4. Parametri

4.1 Specifiche

Robot	Stazione base
Dimensioni: 350*350*107 mm	Dimensioni: 415*370*434 mm
Colore: bianco	Colore: bianco
Peso: ~4.25 kg	Peso: ~8.5 kg
Wifi	Ingresso nominale: 100-240 V~
Protocollo: IEEE 802.11b/g/n	Uscita nominale: 20 V== 3.0 A
Gamma di frequenza: 2412~2472 MHz	Frequenza nominale: 50-60Hz
Massimo. Potenza del trasmettitore (EIRP): ≤20dBm	Potenza nominale: 72 W
Bluetooth	Bluetooth
Protocollo: BLE 5.0	Protocollo: BLE 5.0
Gamma di frequenza: 2402-2480 MHz	Gamma di frequenza: 2402-2480 MHz
Massimo. Potenza del trasmettitore (EIRP): ≤10dBm	Massimo. Potenza del trasmettitore (EIRP): ≤10dBm
Batteria (robot)
Tipo di batteria	Batteria ricaricabileagli ioni di litio
Quantità di batterie per confezione	1 pz
Quantità di celle della batteria per pacco batteria	8 pz
Capacità nominale, energia nominale	5000 mAh, 72 Wh
Tensione nominale	14.4V=
