Caractéristiques	Détails
Type d'appareil	Aspirateur robot
Dimensions	Dimensions compactes pour un accès facile sous les meubles
Poids	Léger pour faciliter le transport et le rangement
Capacité du réservoir	Réservoir à poussière de grande capacité pour moins de vidanges
Autonomie	Longue autonomie pour un nettoyage complet de la maison
Type de navigation	Navigation intelligente pour éviter les obstacles
Connectivité	Compatible avec les applications mobiles pour un contrôle à distance
Modes de nettoyage	Plusieurs modes de nettoyage adaptés à différents types de surfaces
Entretien	Filtres lavables et brosses faciles à démonter pour un entretien simplifié
Sécurité	Système de protection contre les chutes et les surcharges
Garantie	Garantie constructeur pour une tranquillité d'esprit

FOIRE AUX QUESTIONS - Freo X Ultra Narwal

Comment charger le Narwal Freo X Ultra ?

Placez la station de charge sur une surface plane et branchez-la à une prise électrique. Assurez-vous que l'aspirateur est correctement aligné avec la station pour qu'il puisse se charger.

Pourquoi mon aspirateur robot ne démarre-t-il pas ?

Vérifiez si la batterie est chargée. Si elle ne l'est pas, branchez l'aspirateur à sa station de charge. Assurez-vous également que le couvercle est bien fermé et que les filtres ne sont pas obstrués.

Comment nettoyer les filtres du Narwal Freo X Ultra ?

Retirez les filtres de l'aspirateur et rincez-les à l'eau tiède. Laissez-les sécher complètement avant de les remettre en place.

L'aspirateur ne détecte pas les obstacles, que faire ?

Vérifiez que les capteurs ne sont pas obstrués par de la poussière ou des salissures. Nettoyez-les délicatement avec un chiffon doux.

Comment programmer un nettoyage à distance ?

Utilisez l'application mobile dédiée pour configurer les horaires de nettoyage. Assurez-vous que l'aspirateur est connecté à votre réseau Wi-Fi.

Mon aspirateur robot fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal pendant le fonctionnement. Cependant, si le bruit est excessif, vérifiez la présence d'objets coincés dans les brosses ou les roues.

Comment réinitialiser le Narwal Freo X Ultra ?

Pour réinitialiser l'aspirateur, maintenez enfoncé le bouton d'alimentation pendant 10 secondes jusqu'à ce que vous entendiez un bip. Cela réinitialisera les paramètres d'usine.

L'aspirateur ne retourne pas à la station de charge, que faire ?

Vérifiez que la station de charge est branchée et placée sur une surface plane. Assurez-vous également qu'aucun objet ne bloque le chemin de l'aspirateur.

Comment vider le réservoir à poussière ?

Retirez le réservoir à poussière de l'aspirateur, ouvrez-le et videz son contenu dans une poubelle. Nettoyez-le sous l'eau si nécessaire et laissez-le sécher avant de le remettre en place.

Quelle est la durée de vie de la batterie du Narwal Freo X Ultra ?

La batterie peut durer jusqu'à 120 minutes en fonction des paramètres de nettoyage et de la surface à nettoyer. Il est conseillé de recharger l'aspirateur après chaque utilisation.

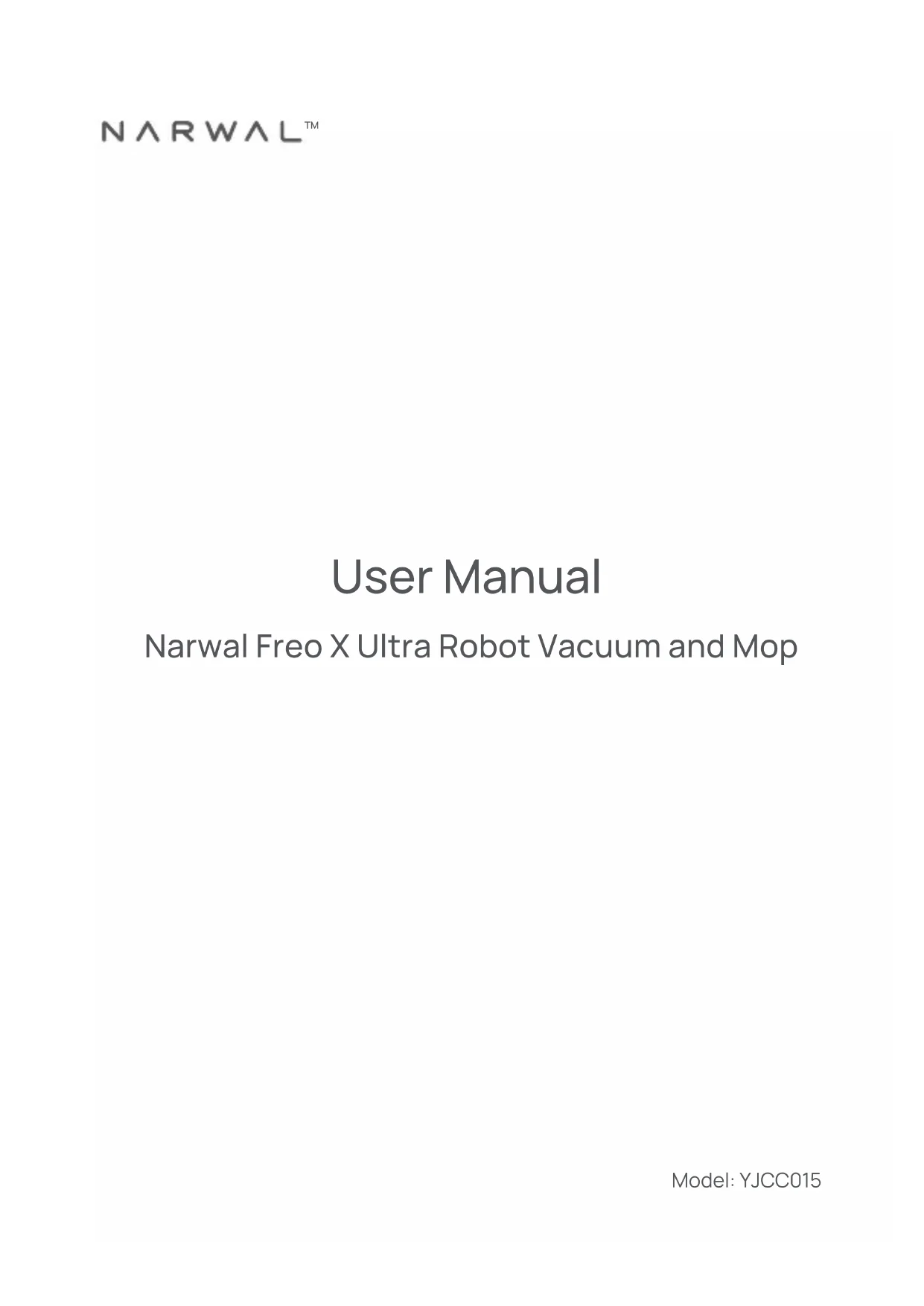

MODE D'EMPLOI Freo X Ultra Narwal

Manuel d'utilisation electronique

3neKtpoHHoe pykoBOIDCTBO NOIb3OBaTeJIa

aannn

Sotaydientu

17777777

Elektronik Kilavuz

1. Aperçu du produit

1.1 Nombre de contrôle

Pièces principales

1 robot (avec 1 sac à poussière jetable et 2 modules de lavage du sol)

1 station de base (comprenant la base de nettoyage, le plateau de nettoyage, le réserve d'eau propre, le réserve d'eau sale)

Accessoires

2 Brosse laterales 1 cordon d'alimentation 1 détermgent spécifique

2 sacs à poussière jétables 1 bac à poussière

1.2 Robot

Avant (covercle fermé)

Avant (covercle ouvert)

Fond du robot

1.3 Station de base

Avant (couvercle fermé)

Avant (covercle ouvert)

Retour

1.4 Boutons et indicateurs

Boutons du robot

Bouton Action Fonction

Marché/Arrêt	Appui court	Démarrer/suspendre/poursuivre la tâche en cours
	Appui pendant 2 s.	Éteindre/allumer
Rappel	Appui court	Retour à la station de base
Réinitialiser	Appui court	Passer en mode appairage
	Appui pendant 5 s.	Déconnecter le compte et effacer les données de l'utilisateur
	Appuipendant 10 s.	Restaurer les réglages d'usine

Boutons de la station de base

Bouton Action Fonction

Appui court Appui pendant 2 s. au cours d'une tâche	Démarrer/suspendre/poursuivre la tâche en cours Terminer la tâche en cours
Appui court Appui pendant 2 s.	(Annuler) Rappeler/Quitter activer la sécurité enfant
Appuipendant 2 s.
Appuipendant 2 s.	Sécurité enfant désactivée
Appui court	Activer/Désactiver Freo Mind
Appui court	Démarrer/annuler le lavage et le séchage de la serpillière Autocontrôle de la recharge/d'énergie
Appuipendant 10 s.
Appuipendant 2 s.	Activer/désactiver le mode appairage
Appuipendant 2 s.	Redémarrer la cartographie

Indicateurs du robot et de la station de base

Indicateur du robot	Indicateur de la station de base	Signification
Déactivé	✓	✓
		Le robot est étant.La station de base est éteinte ou l'écran tactile est en affichage permanent (AOD). Toucher pour réveiller
Blanc fixe	✓	✓
		La station de base et le robot sont en veille
Blanc clignotant lent	✓	✓
		La station de base et le robot sont inactifs
Bleu fixe	✓	✓
		Nettoyage en cours
Bleu clignotant lent	✓	✓
		Nettoyage interrompu
Pourpre fixe	✓	✓
		Désinfection en cours
Pourpré clignotant lent	✓	✓
		Désinfection interrompue
Rouge clignotant lent	✓	✓
		Anomalie de la station de base ou du robot ou la station de base et le robot sont déconnectés
Orange clignotant lent	✓	✓
		Appairage ou mise à jour en cours
Éclairage coloré météores	×	✓
		Réveil de la station de base

2. Se préparer avant l'utilisation

Installes les brosses laterales

Insérez les brosses laterales dans les fentes en suivant les couleurs jusqu'à ce qu'elles s'enclenchent.

Ouvrez le couvercle du robot et retirez la mousse anticollision.

Positionnez la station de base

Branchez le cordon d'alimentation dans la prise située à l'arrière de la station de base et laissez un espace libre d'au moins 1 m devant la station pour que le robot puisse entraer et sortir de la station de base.

Remarque: Si la station de base est inclinée ou si des pieds de table, des rideaux ou des ornements se trouvent à proximé, la fonction d'évitement des obstacles du robot peut se déclencher et affecter son entrée et sa sortie.

Ajoutez le détergent spécifique

• Placez le détergent tête en bas (SANS enlever le bouchon) et insérez-le dans l'encoche. Le flacon de détergent spécifique est en place lorsqu'il est fixé de manière à ne pas basculer.

• Vous pouvez définir dans l'application si le dédTangent doit être ajoute automatiquement lorsque vous lavez le sol.

Ajouter de l'eau propre

Avant de passer la serpilliere, ajoutez de l'eau dans le réservoir d'eau propre pour le lavage de la serpilliere.

• Soulevez le couvercle de la station de base. Retirez le réservoir d'eau propre, ouvre-le et replissez-le d'eau propre (NE dépassez PAS le repère de niveau d'eau MAX).
• Refermez le réservoir et replacez-le dans la station de base.

Remarque : N'ajoutez PAS de détergents ou de désinfectants d'autres marques dans le réservoir d'eau propre afin d'éviter d'endommager le produit.

Paramètres de démarrage

Poussez le robot dans la station de base en orientant les brosses laterales vers l'extérieur. La station de base émet un bip pour indiquer que la charge est amorée. Le robot s'allume de lui-même et émet le message.

Connectez et appairez le robot dans l'application

Scannez le code QR pour télécharger l'application Narwal, appuyez sur « Ajouter un apparéil » et Sélectionnez le modèle dans l'application, puis suivez les instructions pour connecter et appairer le robot.

Mode d'emploi

Avant d'utiliser le robot, assurez-vous d'avoir terminé l'installation et la configuration de la station de base au chapitre 2.

3.1 Organiser l'environnement domestique

A. Débarrasssez le sol de tout ce qui trainé, par exemple les cables, les chiffons, les pantoufles, les vêtements et les livres.

B. Ouvrez les portes des pieces à nettoyer et disposez les meubles de maniere à dégager le plus d'espace possible pour le nettoyage.

C. Laissez les autres portes fermées et installez la barrière pour empêcher le robot de pénétrer dans les zones en hauteur ou en contrebas.

D. La hauteur maximale de franchissement des obstacles est de 20 mm et le robot ne peut pas entraîr dans les pieces dont la hauteur de seuil est supérieure à 20 mm. Vous pouvez acheter une rampe de seuil Narwal pour permettre au robot de franchir et de contourner les obstacles plus efficacement.

E.NE vous mettez PAS devant le robot, sur le seuil ou dans les couloirs etroits pour éviter les oublis.

3.2 Cartographie

Avant de nettoyer un nouveau logement, le robot doit explorer l'environnement et creator une carte. Avant le premier nettoyage, vous pouze déclencher la cartographie en appuyant brievement sur le bouton 【Marche/Arrêt】du robot ou en touchant "Démarrer la cartographie" dans l'application.

Remarque :

1. Une fois la carte creée, elle peut être modifiée dans l'application.
2. Ne déplacez pas la station de base après la création d'une carte, sinon vous devrez recommencer la cartographie. En cas de déplacement de meubles volumineux dans votre logement, il est recommendé de creator une nouvelle carte.

3.3 Nettoyage

Sélection des modes de nettoyage

Le produit propose quatre modes de nettoyage intégrés : aspiration, lavage du sol, aspiration et lavage du sol, et aspiration puis lavage du sol. Vous pouvez selectionner et modifier des paramétres tels que les cycles de nettoyage, la force d'aspiration et le niveau d'humidité de la serpillière pour chaque mode dans l'application.

Configuration de Freo Mind

Le Freo Mind est un assistant de nettoyage intelligent. Lorsque le Freo Minest est activé, le robot peut :

• définir les paramètres de nettoyage en fonction des données environnementales collectées par les capteurs ;

• améliorer le nettoyage bord à bord.

YououpouvezactiverFreoMindde deux manieres：

• Sélectionnez le Freo Mind dans les modes de nettoyage de l'application ;
• Appuyez brievement sur la touche 【Activer/Désactiver Freo Mind】de la station de base. Lorsque l'indicateur s'allume, cela signifie que le Freo Mind est activé.

Démarrer une tâche de nettoyage

Vosu pouze demarrer le robot pour le nettoyage de deux manieres :

• Tapez sur 【Démarrer le nettoyage】 dans l'application
  Appuyez brievement sur le bouton 【Marche/Arrêt】du robot pour activer le mode Aspiration par défaut ;
• Appuyez brièvement sur le bouton 【Marche/Arrêt】de la station de base pour démarrer le nettoyage. Le robot activera le mode Aspiration et lavage du sol par défaut;

Remarque : Vous pouvez ajuster le mode de nettoyage et définir d'autres paramétres de nettoyage dans l'application.

Suspendre/poursuivre la tâche en cours

Vous pouvez suspendre/poursuivre la tache en cours de trois manieres :

• Tapez sur 【Suspendre】/ 【Poursuivre】 dans l'application;
  Appuyez brievement sur le bouton 【Marche/Arret】du robot ;
  Appuyez brievement sur le bouton Marche/Arret] de la station de base;

Lavage de la serpillière

Si le robot est reglé pour plusieurs passages de serpillière ou si la zone à nettoyer est étendue, le robot returnera automatiquement à la station de base pour laver la serpillière.

Le nombre de passages et d'allers-retours peut être modifié dans l'application avant le début du nettoyage et ne peut pas être modifié quand le nettoyage est en cours.

Terminer la tâche en cours

Le robot returnera de lui-même à la station de base lorsqu'le nettoyage sera terminé. Vous pouvez consulter le rapport de nettoyage actualisé dans l'application.

Vospuvezmettre fin manuellementa la tache de trois manieres differentes:

• Appuyez sur 【Terminer】pendant 2 s. dans l'application;
  Appuyez brievement sur le bouton Home【Rappel】du robot;
  Appuyez brievement sur la touche 【Rappel】 ou appuyez sur la touche

【Marche/Arrêt】de la station de basependant 2s.

Sechage et désinfection

Après la première opération de nettoyage, le robot returne à la station de base pour le lavage et le séchage de la serpillière. Le temps de séchage peut être modifié dans l'application.

Vous pouvez également lancer le lavage et le séchage de la serpillière manuellement de deux manières :

Appuyez sur 【Lavage et sechage de la serpilliere】 dans l'application ;
- Appuyez brievement sur 【Lavage et séchage de la serpillière】 sur la station de base.

4. Paramètres

4.1 Specifications

Robot	station de base
Dimensions : 350 x 350 x 107 mm	Dimensions : 415 x 370 x 434 mm
Couleur : Blanc	Couleur : Blanc
Poids : ≈ 4,25 kg	Poids : ≈ 8.5 kg
Wifi	Entrée nominale : 100-240 V~
Protocole : IEEE 802.11b/g/n	Sortie nominale : 20 V== 3 A
Gamage de fréquences : 2412 ~ 2472 MHz	Fréquence nominale : 50-60 Hz
Max. Puissance de l'émetteur (EIRP) : ≤20 dBm	Puissance nominale : 72 W
Bluetooth	Bluetooth
Protocole: BLE 5.0	Protocollo:BLE 5.0
Gamage de fréquences:2402-2480 MHz	Gamage de fréquences:2402-2480 MHz
Max. Puisance de l'émetteur (EIRP):≤10 dBm	Max. Puisance de l'émetteur (EIRP):≤10 dBm

Batterie (robot)
Type de batterie	Batterie Li-ion rechargeable
Nombre de batteries par emballage	1 pièce
Quantité de cellules par batterie	8 pièces
Capacité nominale, Énergie nominale	5000mAh, 72Wh
Tension nominale	14.4V---
