Type de produit	Aspirateur robot avec lavage
Marque	Narwal
Modèle	Freo X Plus
Dimensions du robot	350 x 355 x 107 mm
Poids du robot	4,25 kg
Dimensions de la station de base	275 x 118 x 137 mm
Poids de la station de base	0,86 kg
Alimentation	Entrée 100-240 V~, 50-60 Hz ; sortie 20 V = 1,8 A
Type de batterie	Li-ion rechargeable, 14,4 V, 5000 mAh, 72 Wh
Connectivité Wi-Fi	IEEE 802.11b/g/n, 2,4 GHz, puissance max EIRP ≤20 dBm
Connectivité Bluetooth	BLE 4.2, 2,4 GHz, puissance max EIRP ≤10 dBm
Contenu de l'emballage	Robot, station de base, 2 brosses latérales, cordon d'alimentation, tampon anti-humidité, sac à poussière jetable et protecteur, serpillière lavable et 2 jetables
Modes de nettoyage	Aspiration, Nettoyage, Aspiration et nettoyage, Aspiration puis nettoyage, et Freo Advise (assistant intelligent)
Cartographie	Exploration initiale avec création de carte modifiable dans l'application
Hauteur de franchissement max	20 mm
Capteurs de sécurité	5 capteurs infrarouges anti-chute, capteur ultrasonique pour tapis, capteur de pare-chocs, capteurs de lumière structurée
Capacité du réservoir d'eau	Non spécifiée dans la notice (estimation raisonnable : environ 200 ml)
Capacité du bac à poussière	Non spécifiée dans la notice (estimation raisonnable : environ 500 ml)
Entretien courant	Vider le bac à poussière, nettoyer le filtre, remplir le réservoir d'eau, laver la serpillière, remplacer les brosses si usées
Indicateurs lumineux	Robot : blanc (veille), bleu (tâche en cours), orange (configuration), rouge (erreur) ; station : fixe (chargé), respiration (en charge), clignotant (défaut)

FOIRE AUX QUESTIONS - Freo X Plus Narwal

Comment installer la station de base du Narwal Freo X Plus ?

Placez la station de base sur une surface plane et dure contre le mur, en laissant au moins 1 mètre d'espace libre devant. Branchez le cordon d'alimentation à l'arrière de la station. Si le sol est en bois, collez le tampon anti-humidité fourni sur la zone indiquée.

Comment connecter le robot à l'application Narwal ?

Téléchargez l'application Narwal via le code QR dans la notice. Appuyez sur 'Ajouter un appareil', sélectionnez le modèle Freo X Plus, puis suivez les instructions. Assurez-vous que le robot est sous tension et que le Wi-Fi est activé.

Que faire si le robot ne parvient pas à se connecter à l'application ?

Vérifiez que le robot est en mode appairage (appui court sur le bouton Réinitialisation). Assurez-vous que votre téléphone est connecté au réseau Wi-Fi 2,4 GHz. Redémarrez le robot et la station de base, puis réessayez.

Comment lancer la première cartographie ?

Avant le premier nettoyage, appuyez brièvement sur le bouton Démarrer/Arrêter du robot ou tapez sur 'Démarrer la cartographie' dans l'application. Le robot explorera la maison pour créer une carte modifiable ensuite.

Quels sont les modes de nettoyage disponibles ?

Le robot propose quatre modes : Aspiration, Nettoyage (lavage), Aspiration et nettoyage (simultané), et Aspiration puis nettoyage. Vous pouvez aussi activer Freo Advise pour un réglage intelligent des paramètres.

Comment utiliser Freo Advise ?

Sélectionnez un mode de nettoyage dans l'application, puis activez l'option Freo Advise. Le robot ajustera automatiquement la puissance d'aspiration, le débit d'eau et les cycles en fonction du type de sol.

Comment entretenir le robot régulièrement ?

Videz le bac à poussière après chaque utilisation. Nettoyez le filtre et retirez les cheveux enroulés autour de la brosse rotative. Lavez la serpillière régulièrement. Vérifiez les brosses latérales et remplacez-les si elles sont usées.

Que faire si le voyant du robot clignote en rouge ?

Un voyant rouge clignotant indique une erreur. Consultez l'application pour connaître le code d'erreur. Les causes possibles incluent : un capteur obstrué, une batterie faible, ou un blocage de la brosse. Nettoyez les capteurs et vérifiez les roues.

Le robot peut-il franchir des obstacles comme des seuils de porte ?

Oui, le robot peut franchir des obstacles d'une hauteur maximale de 20 mm. Pour les seuils plus hauts, vous pouvez acheter la rampe de seuil Narwal en option.

Comment changer la serpillière du robot ?

Retirez le module de lavage situé sous le robot. Détachez la serpillière usagée et fixez-en une neuve (lavable ou jetable). Replacez le module en le clipsant jusqu'à entendre un déclic.

MODE D'EMPLOI Freo X Plus Narwal

Manuel d'utilisation électronique

1. Présentation du produit

1.1 Contenu de l'emballage

Pièces principales

Robot ×1 (bac à poussière ×1, réservoir d'eau ×1, brosse rotative ×1, module de lavage ×1 indus)

Station de base ×1

Accessoires

Erosse latérale *2

Cordon d'alimentation *1

Tampon anti-humidté ×1

Sac à poussière jetable et protecteur de sac à poussière »2

Serpilière lavable ×1

Serpillière jetable×2

1.2 Robot

Face avant (couvercle supérieur fermé)

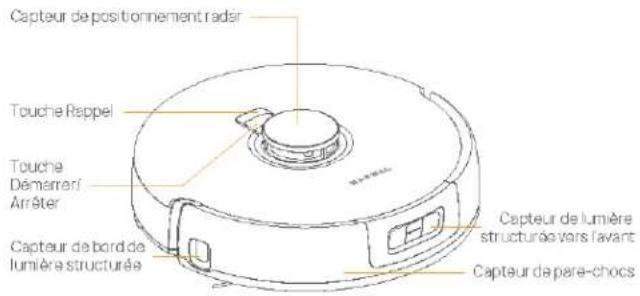

Capteur de positionnement radar Touchie Rappel Touchie Démarrer Arréter Capteur de bord de lumière structurée Capteur de lumière structurée vers l'avant Capteur de pare-chocs

Face avant (couvercle supérieur ouvert)

Capot supérieur du robot réservoir d'eau poignée embout de remplissage d'eau Touche REINITIALISATION Fente du couvercle supérieur Filtre du bac à poussière Bac à poussière Touche d'ouverture du bac à poussière

Partie inférieure du robot

Capteur infrarouge anti-chute ×5 Capteur ultrasonique pour tapis Plaque signalétique (S/N inclus) Brosse rotative silencieuse anti- enchevêtrément Module de nettoyage ×1 Tempon de lavage ×1 Base de vadrouille ×1 Roulette Rousse la térale ×2 Roue motrice ×2

1.3 Station de base

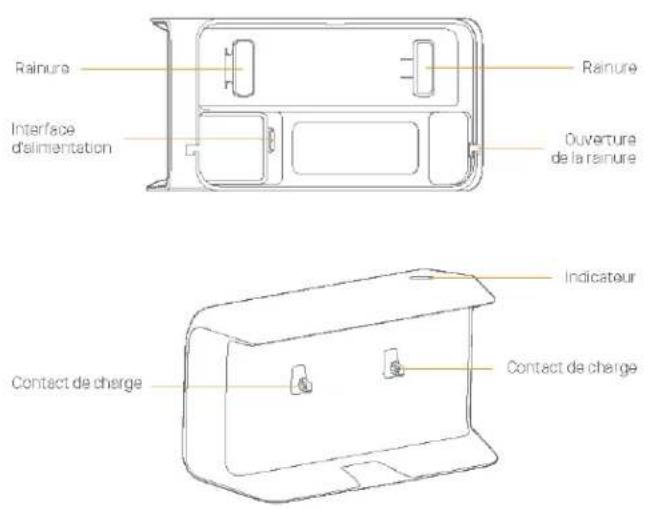

Rainure Interface d'alimentation Rainure Ouverture de la rainure Indicateur Contact de charge Contact de charge

1.4 Touches et indicateurs du robot

Touches robot

Touche	Action	Fonction
Marche/Arrêt	Appui court	Démarrer/pause/reprendre la tâche en cours
	Appuyer et maintenir pendant 2s	Mise sous tension/hors tension
RappelHome	Appui court	Retour à la station de base
	Appuyer sur la touche et la maintenir enfoncée pendant 2 secondes	Activation/désactivation du verrouillage enfant
Réinitialisation	Appui court	Entrer dans le mode d'appairage
	Appuyer et maintenir la pression pendant 5 secondes	Libérer le compte et effacer les données de l'utilisateur
	Appui prolongé pendant 10 secondes	Rétablir les paramètres d'usine

1) Indicateurs du robot

Étein	Respiration blanche	Bleu continu
Arrêt ou veille	Enveille	Tâche en cours
Respiration bleu	Respiration orange	Rouge clignotant
Tâche en pause	Configuration, mise à jour ou réinitialisation du réseau	Erreur

2) Indicateurs de la station de base

Éteint	Fixe	Respiration	Clignotant
Chargement complet ou station de base déconnectée	Pas de charge	En charge	Défaillance de la station de base

2. 2. Préparation avant utilisation

Installer les brosses latérales

Pressez les brosses latérales dans les fentes indiquées par la couleur jusqu'à ce qu'elles s'enclenchent.

Ouvrez le capot supérieur du robot et retirez la mousse anticollision.

Branchez le cordon d'alimentation à l'arrière de la station de base. Placez la station de base sur une surface plane et dure contre le mur et laissez un espace libre d'au moins 1,0 m devant la station de base pour que le robot puisse entrer et sortir de la station de base.

Fixer le tampon anti-humidité

Une fois la station de base mise en place, nettoyez la zone indiquée avec un chiffon sec, décollez le ruban adhésif double face au dos de la plaque anti-humidité et collez la carte sur le sol comme indiqué. Remarque :

1. Le tampon anti-humidité nes s'applique qu'au sol en bois.
2. Pour retirer le tampon du sol, il faut agir lentement afin d'éviter les résidus de colle.

Ajouter de l'eau

Avant de procéder au nettoyage, ajoutez de l'eau propre au réservoir d'eau.

Ouvrez le couvercle supérieur du robot, retirez le réservoir d'eau. Remplissez le réservoir d'eau avec de l'eau propre par l'ouverture du réservoir.

- Refermez le réservoir, replacez-le dans le robot et remettez le couvercle supérieur du robot en place.

Paramètres de démarrage

Poussez le robot dans la station de base et assurez-vous que les contacts de charge sont correctement connectés. Le voyant de la station de base s'éteint et le robot s'allume et diffuse un message.

Connector et lier le robot dans l'application

Scannez le code QR pour télécharger l'application Narwal, appuyez sur "Ajouter un appareil" et sélectionnez le modèle dans l'application, et suivez les instructions pour connecter et lier le robot.

Avant d'utiliser le robot, assurez-vous d'avoir terminé l'installation et la configuration de la station de base au chapitre 2.

3.1 Organiser l'environnement domestique

A. Rangez le désordre sur le sol, par exemple les câbles éperpillés, les chiffons, les pantouties, les vêtements et les livres.

B. Ouvrez les portes des pièces à nettoyer et disposez les meubles de manière à laisser le plus d'espace possible pour le nettoyage.

C. Laissez les autres portes fermées et installez la clôture pour empêcher le robot de pénétrer dans les zones surélevées ou basses.

D. La hauteur maximale de franchissement des obstacles est de 20 mm et le robot ne peut pas entrer dans les pièces dont la hauteur de seuil est supérieure à 20 mm. Vous pouvez acheter la rampe de seuil Narwal pour aider le robot à franchir et à contourner les obstacles plus efficacement.

E.NE PAS se tenir devant le robot, sur le seuil ou dans les allées étroites pour éviter toute omission.

3.2 Cartographie

Avant de nettoyer une nouvelle maison, le robot doit explorer l'environnement et créer une carte. Avant le premier nettoyage, vous pouvez déciencher la cartographie en appuyant brièvement sur la touche ▶ [Démarrer/Arrêter] du robot ou en tepant sur "Démarrer la cartographie" dans l'App. Remarque :

1. Une fois qu'une carte est créée, elle peut être modifiée dans l'application.
2. Ne déplacez pas la station de basse après la création d'une carte, sinon vous devrez recommenner la cartographie. Si vous déplacez de gros meubles dans votre maison, il est recommandé de créer une nouvelle carte.

3.3 Nettoyage

Sélectionner les modes de nettoyage

Le produit est livré avec quatre modes de nettoyage intégrés : Aspiration, Nettoyage, Aspiration et nettoyage, et Aspiration puis nettoyage. Vous pouvez sélectionner et ajuster les paramètres tels que les cycles de nettoyage, l'aspiration et l'humidité de la serpillère pour chaque mode dans l'application.

Régler Freo Advise

Freo Advise est un assistant de nettoyage intelligent. Lorsque le mode Freo Advise est activé, le robot peut définir intelligement les paramètres de nettoyage. Vous pouvez activer Freo Advise après avoir sélectionné le mode de nettoyage dans l'application.

Démarrer la tâche de nettoyage

Vous pouvez démarrer le robot pour le nettoyage de deux manières :

• Appuyez sur ⚙️ [Démarrer le nettoyage] dans l'application
• Appuyez brièvement sur la touche Ⓐ [Démarrer/Arrêter] du robot et le robot activera le mode Aspirateur par défaut;
  Remarque : vous pouvez ajuster la mode de nettoyage et définir d'autres paramètres de nettoyage dans l'application.

Pause/reprise de la tâche en cours

Vous pouvez mettre en pause/reprendre la tâche de deux manières :

• Appuyez sur [Pause] / [Reprise] dans l'application;
  • Appuyez brièvement sur la touche ⏻ [Démarrer/Arrêter] du robot;

Fin de la tâche en cours

Le robot retournera de lui-même à la station de base à la fin du nettoyage. Vous

pouvez consulter le rapport de nettoyage en cours dans l'application.

Vous pouvez mettre fin manuellement à la tâche de deux manières :

• Appuyez sur le bouton Ⓐ [Finir] et maintenez-le enfoncé pendant 2 secondes dans l'application ;
  • Appuyez brièvement sur la touche 📋 Home [Rappel] du robot;

4. Paramètres

4.1 Spécifications

Robot	station de base
Dimensions: 350 x 355 x 107 mm	Dimensions: 275*118*137 mm
Couleur- Blanc	Couleur- Blanc
Poids: = 4,25 kg	Poids: = 0.86 kg
Wifi	Entrée nominale: 100-240 V-
Protocole: IEEE 9D211b/g/n	Sortie nominale: 20 V=1.8 A
Gamma de fréquences: 2412 - 2472 MHz	Fréquence nominale: 50-60 Hz
Max. Puissance de l'ématteur (EIRP): ≤20 dBm

Bluetooth (robot)

Protocole : BLE 4.2

Gamma de fréquences : 2402-2480 MHz

Max. Puissance de l'émetteur (EIRP) : ≤ 10 dBm

Batterie (robot)
Type de batterie	Batterie Li-ion rechargeable
Nombre de batteries par emballage	1 pièce
Quantité de cellules par batterie	8 pièces
Capacité nominale, Énergie nominale	5000mAh, 72Wh
Tension nominale	14,4V=
