Caractéristiques	Détails
Type de produit	Aspirateur robot
Dimensions	Dimensions compactes pour un accès facile sous les meubles
Poids	Léger pour faciliter le transport
Capacité du réservoir	Réservoir à poussière de grande capacité
Autonomie	Longue durée de fonctionnement sur une seule charge
Temps de charge	Temps de charge rapide
Connectivité	Compatible avec les applications mobiles pour un contrôle à distance
Système de navigation	Navigation intelligente pour éviter les obstacles
Modes de nettoyage	Plusieurs modes de nettoyage pour différents types de surfaces
Filtration	Système de filtration efficace pour capturer les allergènes
Entretien	Facilité de nettoyage du réservoir et des brosses
Accessoires inclus	Brosses supplémentaires et outils de nettoyage
Garantie	Garantie constructeur pour une tranquillité d'esprit
Consommation énergétique	Efficacité énergétique pour réduire la consommation d'électricité

FOIRE AUX QUESTIONS - Freo Z10 Narwal

Pourquoi mon Narwal Freo Z10 ne démarre-t-il pas ?

Vérifiez que l'aspirateur est correctement chargé. Assurez-vous que la station de charge est branchée et que les contacts de charge ne sont pas obstrués par de la poussière.

Comment réinitialiser mon Narwal Freo Z10 ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton d'alimentation pendant 10 secondes jusqu'à ce que le voyant s'éteigne puis se rallume.

L'aspirateur ne retourne pas à sa station de charge, que faire ?

Assurez-vous que la station de charge est bien placée contre un mur, et qu'il n'y a pas d'obstacles à proximité qui pourraient bloquer le retour de l'aspirateur.

Comment nettoyer les brosses de l'aspirateur ?

Retirez les brosses en les dévissant ou en les tirant selon le modèle. Utilisez une paire de ciseaux pour couper les cheveux ou les débris enroulés autour des brosses.

Pourquoi mon Narwal Freo Z10 ne détecte-t-il pas les obstacles ?

Vérifiez si les capteurs sont propres et non obstrués par de la poussière ou des salissures. Un nettoyage régulier des capteurs peut améliorer la détection des obstacles.

Comment prolonger la durée de vie de la batterie de mon aspirateur ?

Évitez de laisser l'aspirateur en charge pendant de longues périodes après qu'il soit complètement chargé. Utilisez-le régulièrement pour maintenir la batterie en bonne condition.

Mon aspirateur fait un bruit étrange, que faire ?

Un bruit étrange peut indiquer un blocage ou une pièce desserrée. Vérifiez les brosses, le filtre et le réservoir pour tout débris qui pourrait causer le bruit.

Comment effectuer une mise à jour du logiciel de mon Narwal Freo Z10 ?

Assurez-vous que l'aspirateur est connecté à votre réseau Wi-Fi et utilisez l'application Narwal pour vérifier et installer les mises à jour logicielles disponibles.

Quel type de sol peut mon Narwal Freo Z10 nettoyer ?

Le Narwal Freo Z10 est conçu pour nettoyer divers types de sols, y compris les sols durs, les moquettes et les tapis à poils courts. Évitez de l'utiliser sur des surfaces fragiles.

Comment vider le réservoir à poussière de l'aspirateur ?

Retirez le réservoir à poussière en suivant les instructions du manuel. Ouvrez le réservoir au-dessus d'une poubelle et videz-le. Assurez-vous de nettoyer le filtre régulièrement.

MODE D'EMPLOI Freo Z10 Narwal

Dear users:/Chers utilisateurs:

Merci d'avoir acheté des produits Narwal. Pour bénéficier d'un support complet de la part de Narwal, nous vous recommandons de dire attentivement le manuel et les illustrations avant d'utiliser le produit. Veuillez保守 le manuel correctement.

Le manuel peut être mis à jour de temps en temps en fonction des mises à jour du produit et des commentaires des utilisateurs. Veuillez scanner le code QR ci-dessous pour naviguer sur le site officiel et consulter la dernière version.

En cas de probleme dans l'utilisation du produit, veuillez contacter le service après-vente de Narwal par les moyens suivants :

Courriel du service clientèle :

[e-mail](North America)

*Pour les autres pays, veuillez vous reférer aux informations de contact après-vente fournies par vos fournisseurs, locaux.

Nous vous souhaitons une agreable expérience!

Avis de Correction : Spécifications des Paramètres de la Batterie

Chers clients,

Nous avons récemment reçu des commentaires concernant des incohérences dans les specifications de la batterie indiquées dans le manuel d'utilisation du Freo Z10. ÀpRES une vérification approfondie, nous confirmons que les specifications correctes de la batterie du Freo Z10 sont les suivantes :

Capacité nominale : 5000mAhCapacité typique : 5200mAh

Toutes les informations erronées ont été mises à jour sur notre site Web officiel, nos canaux de vente autorisés et notre documentation produit.

Nous nous excusons sincerement pour toute confusion occasionnee et vous remercions de votre comprhension.

L'équipe NARWAL 3 avril 2025

Disponibilité Régionale et Compatibility

Pour garantir une experience utilisateur optime et se conformer aux lois et reglementations applicables, les produits Narwal officiement commercialisés par Narwal (et les distributeurs autorisés par Narwal) ne peuvent être utilisés et bénéficier d'un service après-vente que dans le pays ou la région où ils sont commercialisés. Si le produit est expédié vers d'autres pays ou régions, il se peut que vous ne puisiez pas utiliser l'application Narwal Freo pour applicables et faire fonctionner le produit. Pour obtenir la(Meilleure) experience produit et service, nous vous recommendons d'acheter des produits Narwal vendus localement par Narwal ou par des distributeurs autorisés par Narwal.

Pour éviter toute confusion, les produits Narwal commercialisés en Chine continentale par Narwal (et les distributeurs autorisés par Narwal) ne peuvent être utilisés et bénéficier d'un service après-venture qu'en Chine continentale (à l'exclusion des régions de Hong Kong, de Macao et de Taiwan).

1. Aperçu du produit

1.1 List de vérification

Principaux composants

Robot × 1 (Boite de collecte de poussiere × 1 et Brosse a rouleau × 1 deja installees)

Station de base × 1 (Base de nettoyage × 1 , plateau de nettoyage × 1 , sac à poussière × 1 , réservoir d'eau propre × 1 , réservoir d'eau sale × 1 inclus)

Accessoires

Brosse latérale × 2

Cordon d'alimentation de la station de base × 1

Detergent × 1

Dust Bag × 1

Plateau de nettoyage × 1

Ramp de extension de la station de base × 1

1.2 Robot

Avant (covercle fermé)

Captiveurs radar

Boutonde rappel

Bouton de mise en marche/arrêt

Capteur de bordure laser

Capteur de détction de lumière structurée

Capteur de pare-chocs

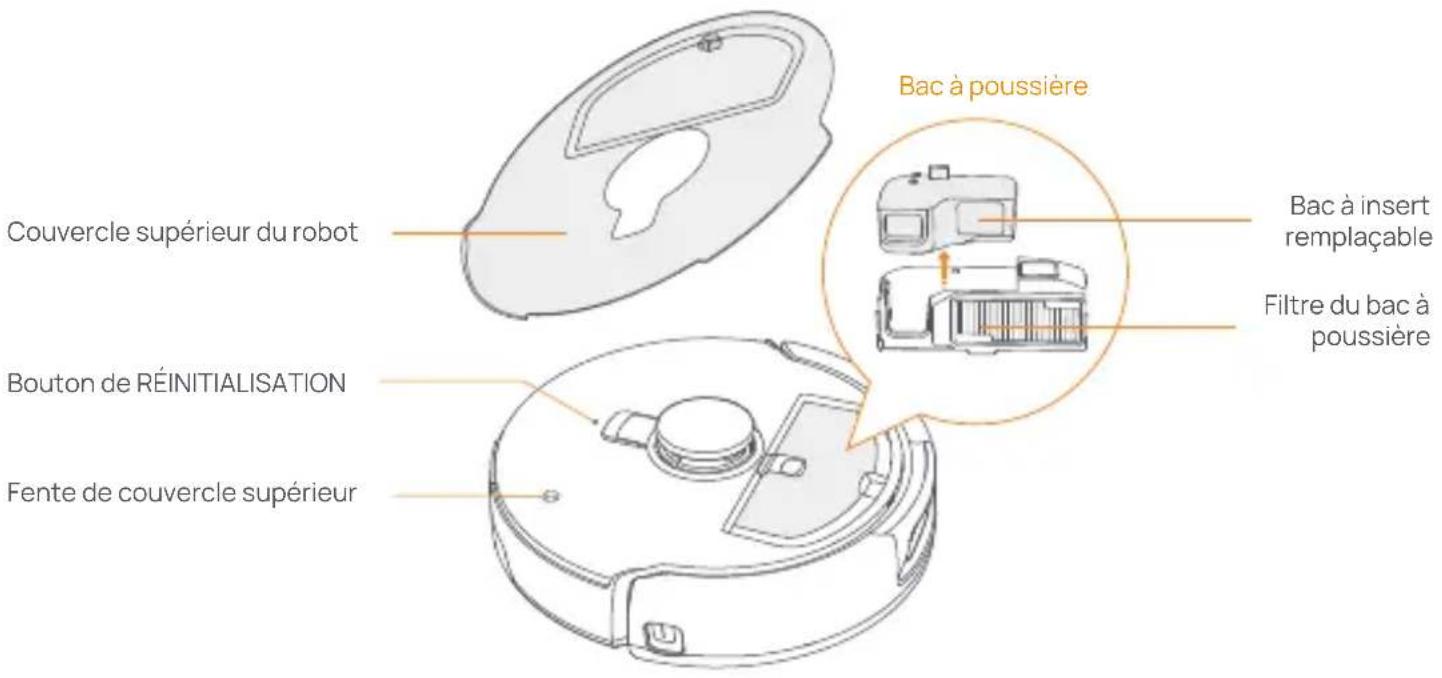

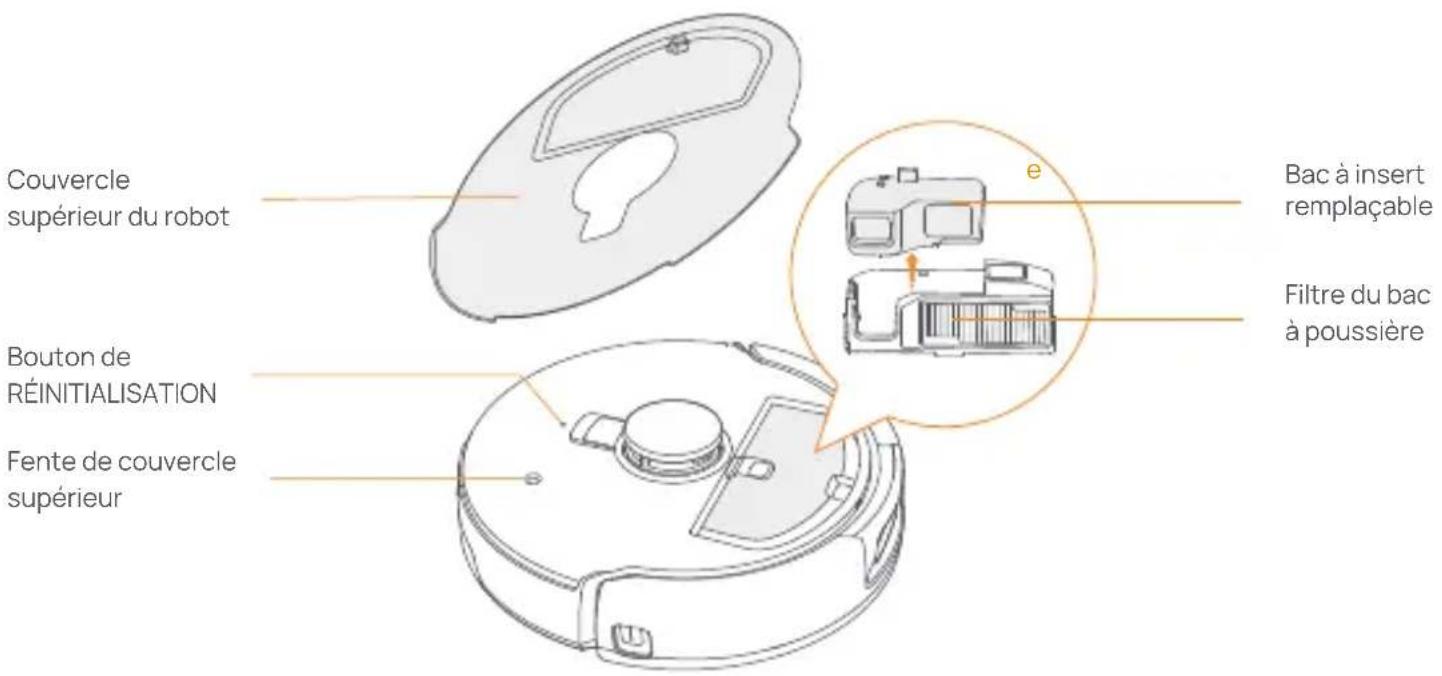

Avant (covercle ouvert)

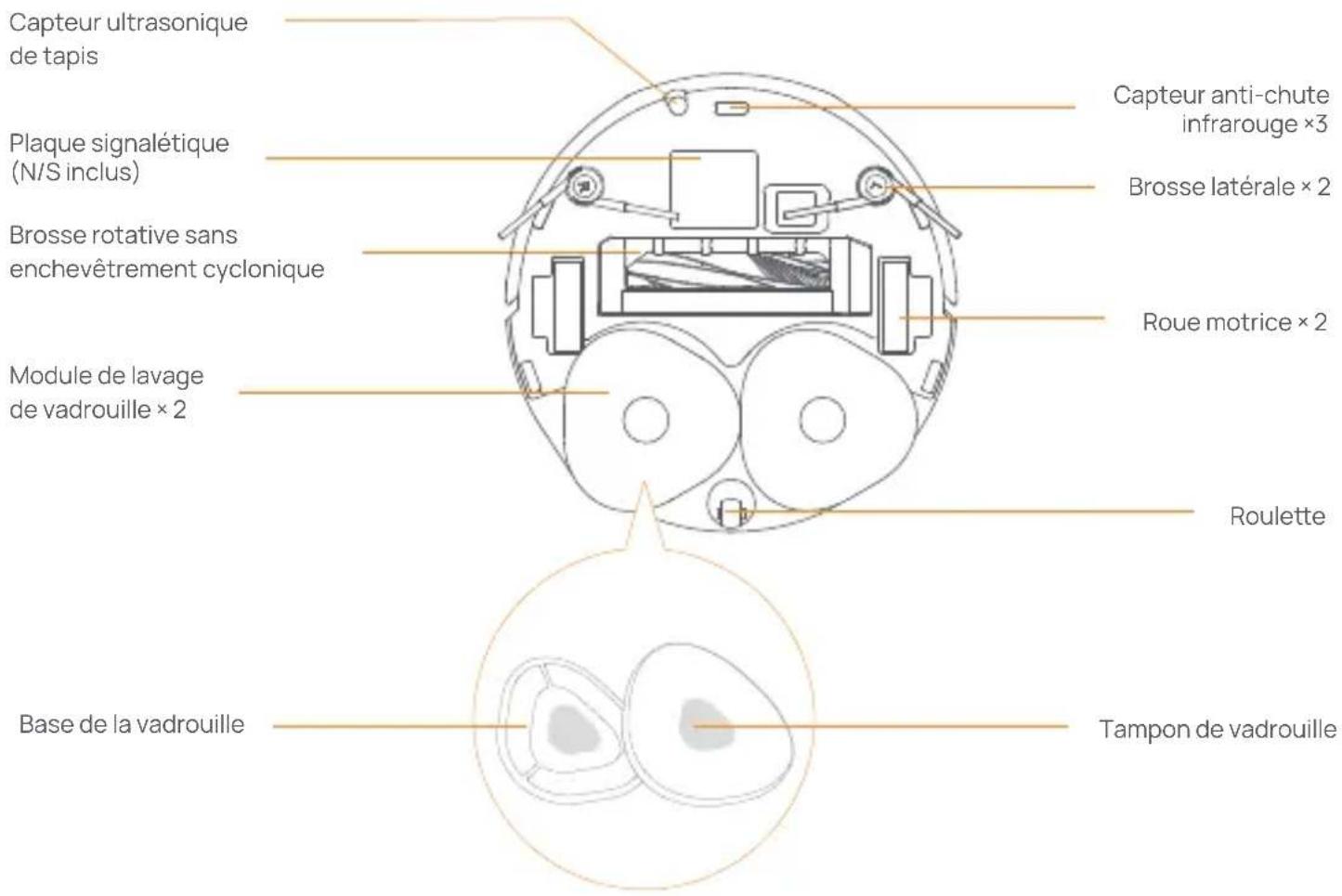

Fond du robot

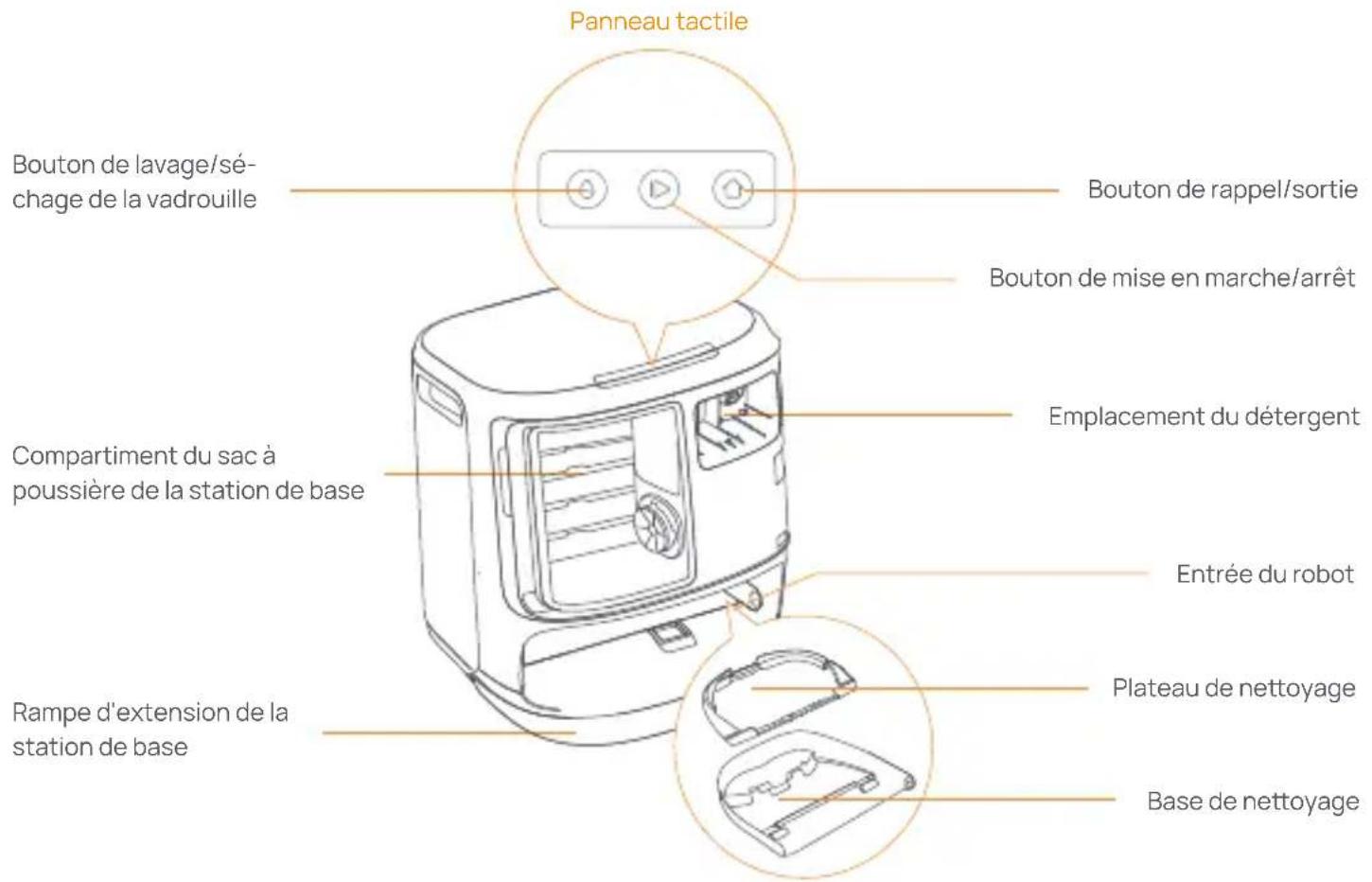

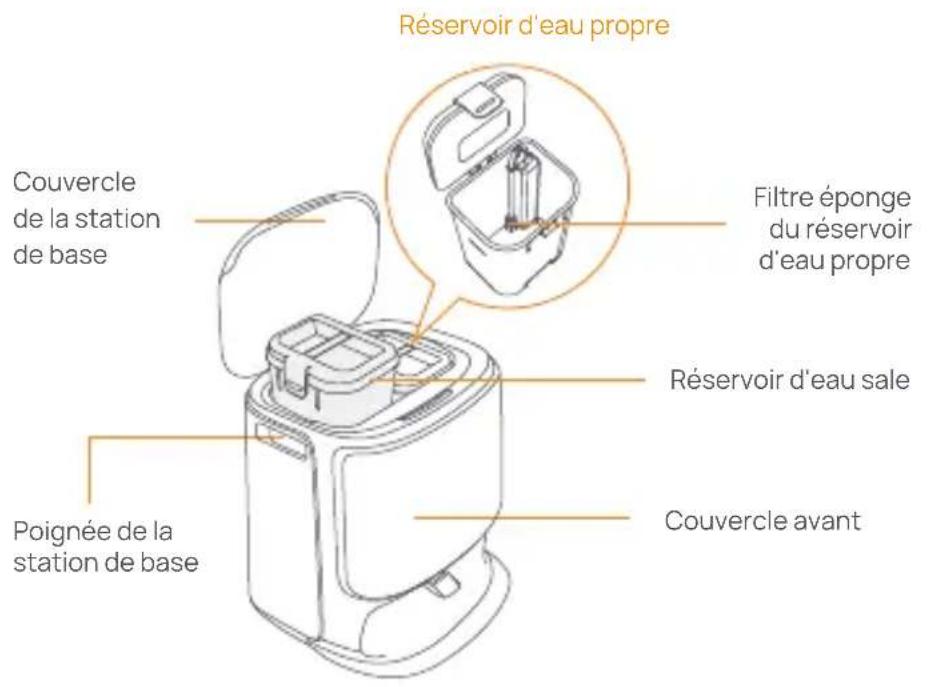

1.3 Station de base

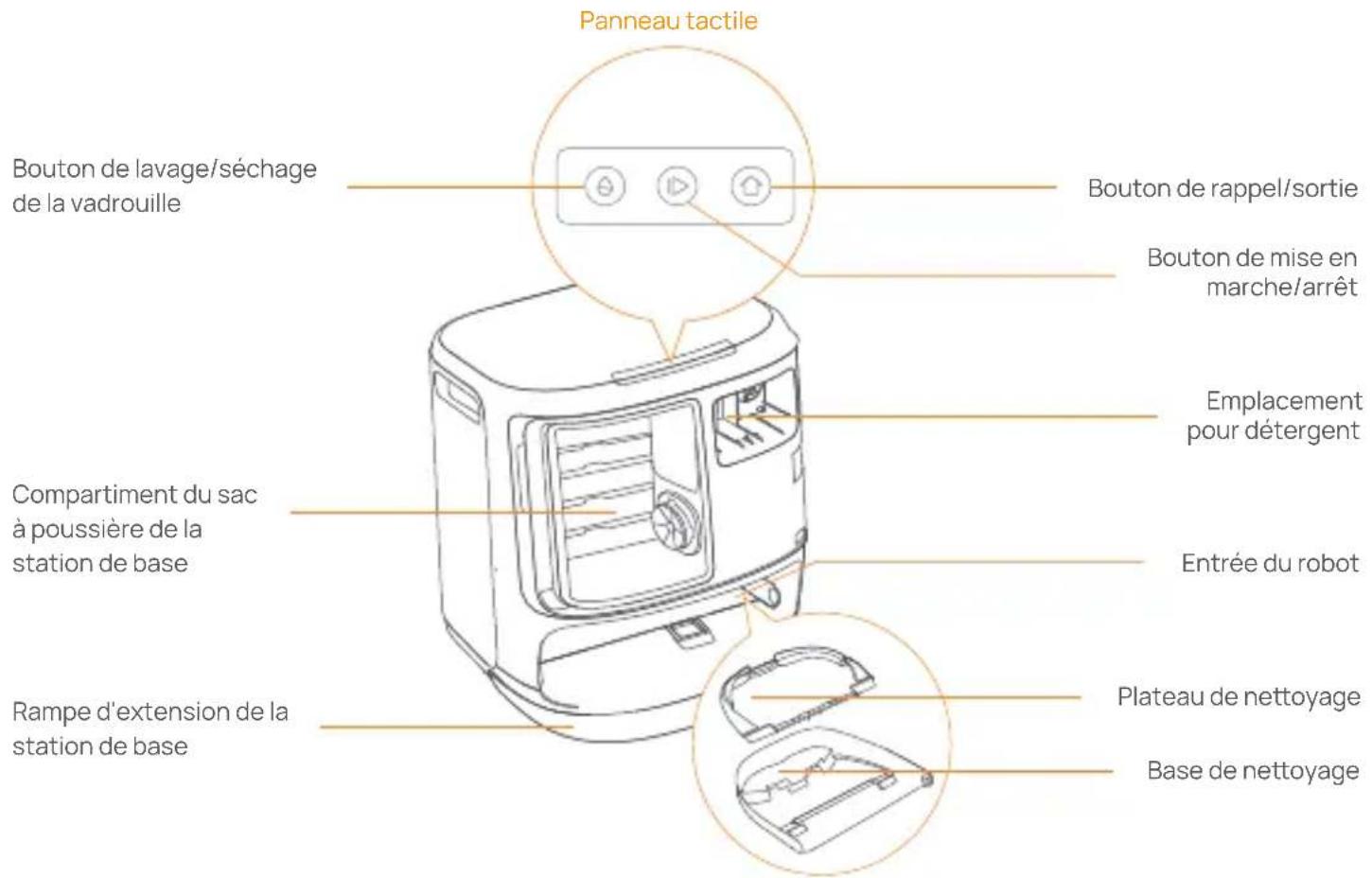

Avant de la station de base (ouvrir le couvercle avant)

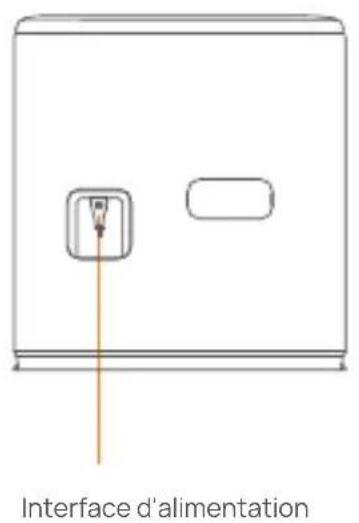

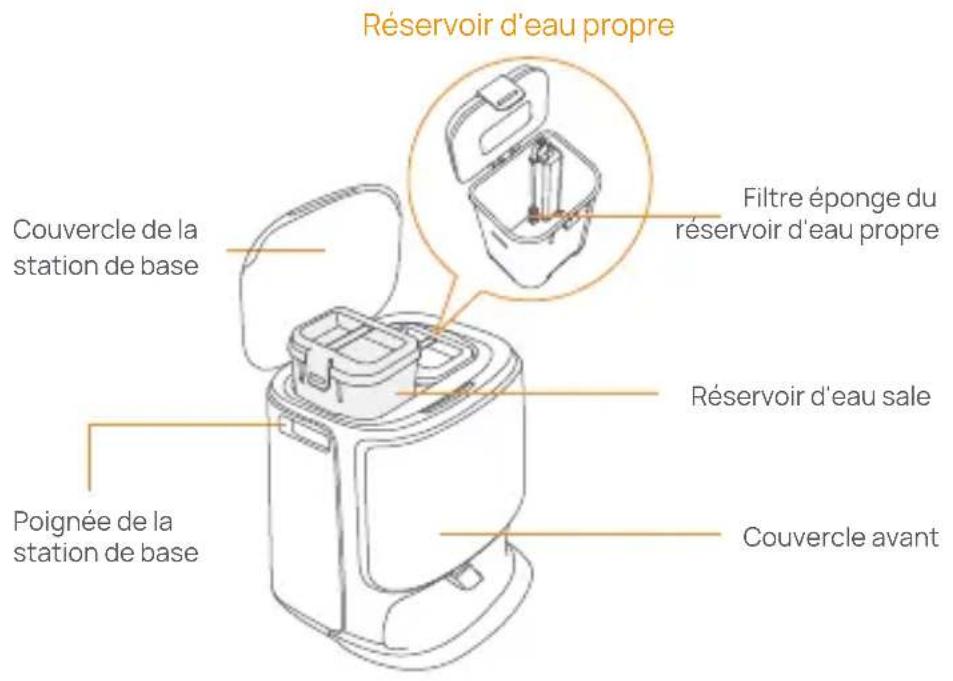

Avant (couvercle ouvert) Arriere

1.4 Boutons et indicateurs

Boutons du robot

Bouton	Action Fonction
Démarrer/Arrêté	Appuyez brièvement	Démarrer/mettre en pause/reprene du tâche en cours
	Appuyez et maintenez pendant 2 secondes	Mise sous/hors tension
Rappel Home	Appuyez brièvement	Retourner à la station de base
Réinitialiser	Appuyez brièvement	Entrer en mode d'appariement
	Appuyez et maintenez pendant 5s	Délier le compte et effacer les données utilisateur
	Appuyez et maintenez pendant 10s	Restaurer les paramètres d'usine

Boutons de la station de base

Bouton	Action Fonction
D	Appuyez brièvement	Démarrer/mettre en pause/reprene de la tâche en cours
	Appuyez et maintenez pendant 2 secondespendant une tâche	Terminer la tâche en cours
O	Appuyez brièvement	Rappel/Sortie
Ø	Appuyez brièvement	Démarrer/annuler le lavage de la serpillière
	Appuyez et maintenez pendant 10 secondes	Remplir/vider l'auto-controiè
Ø + Ø	Appuyez et maintenez pendant 2 secondes	Entrer/sorting du mode d'appariement
Ø + Ε	Appuyez et maintenez pendant 2 secondes	Re-cartographie
Ø + Ε	Appuyez et maintenez pendant 2 secondes	Verrouillage infanté/désactivé

Indicateurs du robot et de la station de base

Indicateur	Signification
Blanc stable	En veille ou en fonctionnement
Blanc respirant	Allumage/Pairage/Mise à jour
Rouge stable	Erreur du robot ou déconnecté

Note: Le panneau tactile s'éteint après 30 secondes d'inactivité.

2. Préparez-vous avant utilisation

Installez les brosses laterales

Appuyez sur les brosses latérales dans les emplacements indiqués par couleur jusqu'à ce qu'elles s'enclenchent en place.

Non installé correctement

• Soulevez l'autocollant du couvercle supérieur pour ouvrir le couvercle supérieur du robot et retirez la mousse anti-collision.

-Refermez le couvercle supérieur du robot.

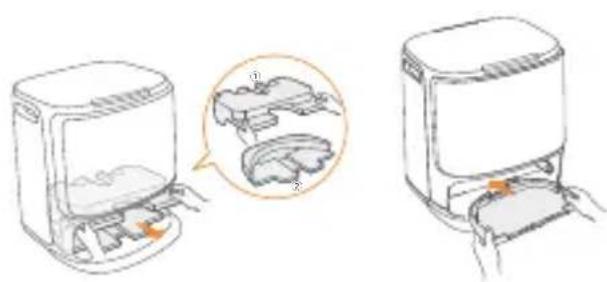

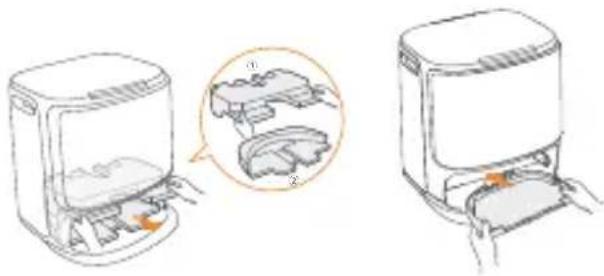

Retirez la mousse et installez le plateau de nettoyage

• Retirez les deux morceaux de mousse qui maintiennent le robot dans la station de base.
• Insérez le plateau de nettoyage dans la station de base et fixez-le.

Placez la station de base

• Branchez le cordon d'alimentation à l'arrêt de la station de base.
• Mettez la rampe d'extension de la station de base sur le sol et poussez-la dans le bas de la station de base jusqu'à ce qu'elle s'enclenche.
• Laissez un espace ouvert d'au moins 0.45 metre de long devant la station de base pour que le robot entre et sorte de la station de base.

Conseils: NE PAS placer la station de base pres d'une source de chaleur.

Placez le détergent

• Retirez le couvercle avant de la station de base, dirigeze le bouchon du dédTergent vers la station de base (NE PAS enlever le bouchon; assurez-vous que l'autocollant de scellement soit retire), et poussez-le horizontally dans le bac à dédTergent. and horizontally push it into the detergent bin.
  Lorsque le détergent est en place, replacez le couvercle avant de la base.

Sticker d'etanchéité du détergent

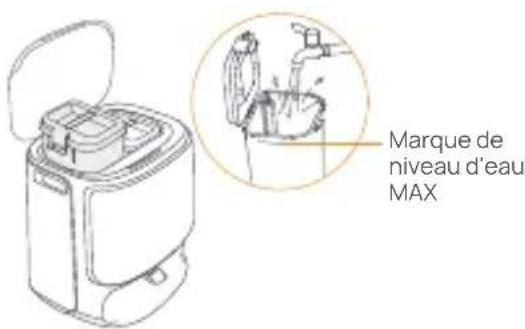

Ajouter de I'eau propre

• Detachez le réservoir d'eau propre et replisssez-le d'eau propre.
• Refermez le bouchon du réserve d'eau propre et replacez-le dans la station de base.

Marque de niveau MAX d'eau

Installation du sac de désinfection de la station de base

• Retirez le couvercle avant de la station de base.
• Insérez le sac à poussière dans la fente en suivant la direction indiquée jusqu'à ce qu'ilatteigne le fond.
• Remettez le couvercle avant de la station de base.

Paramètres de démarrage

Poussez le robot dans la station de base avec les brosses laterales tournées vers l'extérieur. La station de base émettra un bip pour indiquer que la charge est réussie et le robot s'allumera et émettra un message vocal.

Connectez et associez le robot dans l'application

Téléchargez l'application Narwal et suivez les instructions pour connecter et lier le robot.

Conseil: 1. Dans la page Appareil de l'application, appuyez sur "Paramétres" > "Appareil", puis mainténez "Redémarrer le robot" enforcé pendant 10 secondes pour activer ou désactiver le mode économique d'énergie. Le mode veille est uniquement disponible en Amérique du Nord.

3. Comment Utiliser

Avant d'utiliser le robot, assurez-vous d'avoir terminé l'installation et la configuration de la station de base dans le Chapitre 2.

3.1 Organiser l'environnement domestique

A. Rangez le désordre sur le sol, par exemple les cables éparpillés, les chiffons, les pantoufles, les vêtements et les livres.

C. Laissez les autres portes fermées et installez la clôture pour empêcher le robot d'entrée dans des zones surélevées ou basses.

B. Ouvrez les portes des pieces à nettoyer et disposez les meubles de manière à laisser le plus d'espace possible pour le nettoyage.

D. La hauteur maximale de franchissement des obstacles est de 20mm et le robot ne peut pas entraîr dans les pièces avec un seuil de plus de 20mm . Vous pouvez acheter la Rampe de Seuil Narwal pour aider le robot à franchir les obstacles.

E. NE PAS you tenir devant le robot, sur le seuil ou dans des allées étroites pour éviter les omissions.

3.2 Cartographie

Avant de nettoyer une nouvelle maison, le robot doit explorer l'environnement et creer une carte. Avant le premier nettoyage, vous pouvez déclencher la cartographie en appuyant brievement sur le bouton [Demarrer/Arreter] de la station de base ou en appuyant sur [Demarrer la cartographie] dans l'application.

Remarque :

1. Une fois qu'une carte est créée, elle peut être edited dans l'application.

2. Veuillez ne pas déplacer la base après la création d'une carte, sinon vous devrez redémarrer la cartographie. Si de grossmeuples de votre maison sont réorganisés, il est recommendé de creer une nouvelle carte.

3.3 Nettoyage

Selectionner les modes de nettoyage

Le produit est livre avec quatre modes de nettoyage intégrés : Aspiration, Lavage, Aspiration et Lavage, et Aspiration puis Lavage. Vous pouvez selectionner et ajuster des paramétres comme les cycles de nettoyage, l'aspiration et l'humidité de la vadrouille pour chaque mode dans l'application.

Configurer Freo Mind

Freo Mind est un assistant de nettoyage intelligent. Lorsque Freo Mind est activé, le robot ajuste automatiquement les paramètres de nettoyage sans nécessiter de réglages manuels.

Youou poce chisir dactiver ou non Freo Mind lrs du Iancement d'une tache de nettoyage dans Iapplication.

Démarrer la tâche de nettoyage

Yououpouvezdemarrerlerobotpourle nettoyagedetrois manieres：

• Appuyez sur [Demarrer le Nettoyage] dans l'application;
• Appuyez brievement sur le bouton [Demarrer/Arreter] du robot pour commencer le nettoyage. Le robot activera le mode Aspirateur par défaut;
• Appuyez brievement sur le bouton [Demarrer/Arreter] de la station de base pour commencer le nettoyage. Le robot activera le mode Aspirateur et Lavage par défaut;

Note: You pouez ajuster le mode de nettoyage et regler plus de parametes de nettoyage dans l'application.

Mettre en pause/reprene la tâche en cours

You pouvezmettre en pause/repreneindre la tache en cours de trois manieres :

• Appuyez sur [Pause]/ [Repreneurre] dans l'application;
  Appuyez brievement sur le bouton [Demarrer/Arreter] du robot;
• Appuyez brievement sur le bouton [Demarrer/Arreter] de la station de base.

Collecte de la poussière

Apré le début d'une tâche d'aspiration, la station de base transfère la saleté et les débris du réservoir du robot vers le sac à poussière.

Vou puez également appuyer sur la collecte de poussière dans l'application pour démarrer manuellement la collecte de poussière.

Lavage de la vadrouille

Si le robot est configuré pour plusieurs passages de lavage ou si la zone à nettoyer est grande, le robot returnera automatiquement à la base pour laver la vadrouille.

Le nombre de passages de lavage et la fréquence de return peuvent être modifiés dans l'application avant le début du nettoyage, et la modification en cours de tâche de nettoyage actuelle prendra effet lors de la prochaine tâche.

Terminer la tâche en cours

Le robot se dirigera lui-même vers la station de base lorsqu'le nettoyage sera terminé. Vous pouvez consulter le rapport de nettoyage actuel dans l'application.

You pouvezmettre fin manuellement à la tâche de trois manières suivantes :

Appuyez longuement sur [Terminer] pendant 2s dans l'application;
Appuyez brievement sur le bouton Home [Rappel] du robot;
- Appuyez brievement sur le bouton [Rappel] ou appuyez longuement et maintenez le bouton [Demarrer/Arreter] de la station de base pendant 2s.

Sechage de la Serpilliere

Après le dernier cycle de lavage, le robot returnera à la station de base pour le lavage et le séchage de la serpillière.

Le temps de séchage peut être modifié dans l'application.

Yououpouvezegalementdemarrerle lavage et leséchéage de la serpilliere manuellementde deux manières :

• Appuyez sur [Lavage et Séchage de la Serpillière] dans l'application;
• Appuyez brièvement sur le bouton [Lavage et Séchage de la Serpillière] de la station de base.

4. Paramètres

4.1 Spécifications

Robot	Base Station
Dimensions: 355*350*107,7 mm	Dimensions: 431*426,8*461,5 mm
Poids: ~4,6 kg	Poids: ~11,3 kg
Batterie: 5000 mAh	Entrée nominale: 220-240V~, 50-60Hz/ 100-127V~,50-60Hz (La puissance nominale réelle est basée sur les informations inscrites sur la plaque signalétique du produit.)
Tension nominale: 14,4V=	Sortie nominale: 20V=2.0A
Puissance nominale: 65W	Puissance nominale: Charge: 45W Chauffage de l'eau: 1100W(220-240V~, 50-60Hz) 850-1250W(100-127V~, 50-60Hz) Collecte de poussière: 450W Séchage: 65W
Wi-Fi
Protocole: IEEE 802.11b/g/n
Plage de fréquence: 2412~2472MHz
Puissance d'émission maximale (EIRP): ≤20dBm
Bluetooth	Bluetooth
Protocole: BLE 5.0	Protocole: BLE 5.0
Plage de fréquence: 2402-2480MHz	Plage de fréquence: 2402-2480MHz
Puissance d'émission maximale (EIRP): ≤10dBm	Puissance d'émission maximale (EIRP): ≤10dBm

Batterie (Robot)
Quantité de blocs de batterie par bloc:	1 pcs
Type de batterie:	Batterie lithium-ion rechargeable
Nominal Gerilim:	14.4V=
Quantité de cellules par bloc de batteries:	8 pcs
Capacité nominale, énergie nominale:	5000mAh, 72Wh

Avis de Correction : Spécifications des Paramètres de la Batterie

Chers Clients,

Nous avons récemment reçu des retours concernant des incohérences dans les specifications de la batterie imprimées dans le manuel d'utilisation du Freo Z10. ÀpRES une vérification approfondie, nous confirmons que les specifications correctes de la batterie du Freo Z10 sont les suivantes :

Capacité nominale : 5000mAh

Capacité typique : 5200mAh

Nous avons mis à jour toutes les informations incorrectly sur notre site officiel, nos canaux de vente autorisés et notre documentation produit.

Nous nous excusons sincerement pour toute confusion que cela aurait pu causer et vous remercions pour votre comprhension.

L'équipe NARWAL

3 avril 2025

Disponibilité Régionale et Compatibility

Dans le but d'assurer une experience utilisateur optime et de respecter les exigences legales, les produits Narwal vendus officiement par Narwal (et ses distributeurs agreés) ne peuvent être utilisés et bénéficier du support après-vente que dans le pays/région de vente. Si le produit est expédié dans un autre pays ou une autre région, il se peut que vous ne puissiez pas connecter le produit à l'application Narwal ou effectuer les opérations correspondantes. Afin de garantir une utilisation optime du produit et de bénéficier d'un service de qualité, nous vous recommendons d'acheter la version locale du produit Narwal auprès de Narwal ou d'un distributeur/agree local.

Pour dissiper toute équivoque, les produits Narwal vendus par Narwal (et ses distributeurs agres) en République populaire de Chine sont strictement réservés à une utilisation et à un service après-vente en République populaire de Chine (à cette fin uniquement, cela n'inclut pas Hong Kong, Macao et Taiwan).

1. Aperçu du produit

1.1 List de vérification

Principaux composants

Robot × 1 (Boite de collecte de poussiere × 1 et Brosse rotative × 1 deja installedes)

Station de base × 1 (y compris la base de nettoyage × 1 , le réservoir d'eau propre × 1 , le réservoir d'eau sale × 1 )

Accessoires

Brosse latérale × 2

Cordon d'alimentation de la station de base × 1

Sac a poussiere x1 DetergntesulRampenettoyagex1

d'extension de la station de base × 1

1.2 Robot

Avant (couvercle fermé)

Captiveurs radar

Bouton derappe

Bouton de mise en marche/arrêt

Capteurdbordure laser

Capteur structure de lumière vers l'avant
Capteur de pare-chocs

Avant (covercle ouvert)

Bas du robot

1.3 Station de base

Devant de la station de base (ouvrir le couvercle avant)

Avant (couvercle ouvert) Arriere

1.4 Boutons et indicateurs

Boutons du robot

Bouton	Action Fonction
Démarrer/Arrête	Appuyez brièvement	Démarrer/mettre en pause/reprene de la tâche en cours
	Appuyez et maintenez pendant 2 secondes	Mise sous/hors tension
Rappel Home	Appuyez brièvement	Retour à la station de base
Réinitialiser	Appuyez brièvement	Entrer en mode d'appariement
	Appuyez et maintenez pendant 5s	Délier le compte et effacer les données utilisateur
	Appuyez et maintenez pendant 10 secondes	Restaurer les paramètres d'usine

Boutons de la station de base

Bouton FonctionAction

D	Appuyez brièvement	Démarrer/mettre en pause/reprise la tâche en cours
	Appuyez et maintenez pendant 2 secondespendant une tâche	Terminer la tâche en cours
O	Appuyez brièvement	Rappel/Sortie
Θ	Appuyez brièvement	Démarrer/annuler le lavage de la serpillière
	Appuyez et maintenez pendant 10 secondes	Remplir/vider l'auto-controièle
O + D	Appuyez et maintenez pendant 2 secondes	Entrer/sorting du mode d'appariement
D + Θ	Appuyez et maintenez pendant 2 secondes	Redémarrer la cartographie
O + Θ	Appuyez et maintenez pendant 2 secondes	Verrouillage infanté/désactivé

Indicateurs du robot et de la station de base

Indicateur	Signification
Blanc stable	En veille ou en fonctionnement
Blanc respirant	Allumage/Appairage/Mise à jour
Rouge stable	Erreur du robot ou déconnecté

Remarque : Le panneau tactile s'eteint après 30 secondes sans opération.

2. Préparez-vous avant utilisation

Installes les brosses laterales

Appuyez sur les brosses laterales dans les emplacements indiqués par co uleur jusqu'à ce qu'elles s'enclenchent en place.

Non installé correctement

• Soulevez l'autocollant du couvercle supérieur pour ouvrir le couvercle supérieur du robot et retirez la mousse anti-collision.
  Fermez le couvercle supérieur du robot.

Retirez la mousse et installez le plateau de nettoyage.

• Retirez les deux morceaux de mousse qui maintainent le robot à l'intérieur de la station de base.
• Insérez le plateau de nettoyage dans la station de base et fixez-le.

Placez le détergent

• Retireez le couvercle avant de la station de base, faites face au capuchon du détergent vers la station de base (NE PAS retireer le capuchon; assurez-vous que l'autocollant de scellement est retire), et poussez-le horizontally dans le compartment à détergent.
• When the detergent is in place, put the base station front cover back.

Sticker d'étanchéité du détergent

Ajouter de I'eau propre

• Déclipsez le réservoir d'eau propre et remplissez-le avec de l'eau propre.
• Refermez le bouchon du réserve d'eau propre et replacez-le dans la station de base.

Placez la station de base

• Branchez le cordon d'alimentation à l'arrière de la station de base.
• Mettez la rampe d'extension de la station de base sur le sol et poussez-la dans le bas de la station de base jusqu'à ce qu'elle s'enclenche.
  Laissez un espace ouvert d'au moins 0.45 metre de long devant la station de base pour que le robot entre et soit de la station de base.

Conseils : NE PAS placer la station de base pres d'une source de chaleur.

Installation du sac à poussière pour la désinfection de la station de base

• Retirez le couvercle avant de la station de base.
• Insérez le sac à poussière dans la fente dans le sens indiqué jusqu'à ce qu'il attaigne le fond.
• Remettez le couvercle avant de la station de base.

Paramètres de démarrage

Poussez le robot dans la station de base avec les brosses laterales tournées vers l'extérieur. La station de base émettra un bip pour indiquer que la charge est reussie et le robot s'allumera et émettra un message vocal.

Connectez et associez le robot dans l'application

Téléchargez l'application Narwal et suivez les instructions pour connecter etlier le robot. Remarque : Dans la page de l'appareil de l'application, appuyez sur "Parametes" > "Appareil" puis maintenez enforcé "Redémarrer le robot" pendant 10 secondes pour activer/désactiver le mode d'économie d'énergie.

-Le mode d'économie d'énergie est uniquement disponible en Amérique du Nord.

3. Comment Utiliser

Avant d'utiliser le robot, assurez-vous d'avoir terminé l'installation et la configuration de la station de base dans le Chapitre 2.

3.1 Organiser l'environnement domestique

A. Rangez le désordre sur le sol, par exemple les cables éparpillés, les chiffons, les pantoufles, les vêtements et les livres.

C. Laissez les autres portes fermées et installez la clôture pour empêcher le robot d'entrée dans des zones surélevées ou basses.

B. Ouvrez les portes des pièces à nettoyer et disposez les meubles de manière à laisser le plus d'espace possible pour le nettoyage.

Hauteur de franchissement d'obstacles

D. La hauteur maximale de franchissement d'obstacles est de 20mm et le robot ne peut pas enter dans les pièces avec un seuil de plus de 20mm . Vous pouvez acheter une rampe de celui Narwal pour aider le robot à franchir les obstacles.

E. NE PAS vous tenir devant le robot, sur le seuil ou dans des allées étroites pour éviter les omissions.

3.2 Cartographie

Avant de nettoyer une nouvelle maison, le robot doit explorer l'environnement et creer une carte. Pour le premier nettoyage, vous pouvez déclencher la cartographie en appuyant brievement sur le bouton [Demarrer/Arreter] de la station de base ou en appuyant sur [Demarrer la cartographie] dans l'application.

Remarque :

1. Une fois qu'une carte est créée, elle peut être edited dans l'application.
2. Veuillez ne pas déplacer la base après la création d'une carte, sinon vous devrez redémarrer la cartographie. Si de gross meubles de votre maison sont réorganisés, il est recommendé de créé une nouvelle carte.

3.3 Nettoyage

Selectionner les modes de nettoyage

Le produit est livré avec quatre modes de nettoyage intégrés : Aspiration, Lavage, Aspiration et Lavage, et Aspiration puis Lavage. Vous pouvez selectionner et ajuster des paramétres comme les cycles de nettoyage, l'aspiration et l'humidité de la vadrouille pour chaque mode dans l'application.

Activer Freo Mind

Le Freo Mind est un assistant de nettoyage intelligent. Lorsqu'il est activé, le robot ajuste intelligemment les paramétres de nettoyage sans nécessiter de réglages manuels.

Vou puez choir dactiver ou non Freo Mind lns du lancement d'une tache de nettoyage dans l'application.

Démarrer la tâche de nettoyage

Yououpouze demarrerlerobot pourle nettoyagede trois manieres：

• Appuyez sur [Demarrer le nettoyage] dans l'application;
• Appuyez brièvement sur le bouton [Demarrer/Arrête] du robot pour commencer le nettoyage. Le robot activera le mode Aspirateur par défaut;
• Appuyez brièvement sur le bouton [Démarrer/Arrêt] de la station de base pour commencer le nettoyage. Le robot activera le mode Aspirateur et Vadrouille par défaut;

Remarque : Youou paoz ajuster mode de nettoyage et definir plus de parametes de nettoyage dans l'application.

Mettre en pause/reprene la tâche en cours

Vou pouvezmetre en pause/repreneledatâche en cours de trois manieres :

• Appuyez sur [Pause]/[Reprendre] dans l'application;
• Appuyez brievement sur le bouton [Demarrer/Arreter] du robot;
• Appuyez brievement sur le bouton [Demarrer/Arreter] de la station de base.

Collecte de poussiere

Aprese le début d'une tache d'aspiration, la station de base transfere la saleté et les débris du réservoir du robot vers le sac à poussière intégré.

Youou poevz egalement appuyer sur la collecte de poussiere dans l'application pour demarrer la collecte manuellement.

Lavage de la serpillière

Si le robot est configuré pour plusieurs passages de lavage ou si la zone à nettoyer est grande, le robot retournera automatiquement à la base pour laver la serpillière.

Le nombre de courses de lavage et la fréquence de retour peuvent être modifiés dans l'application avant le début du nettoyage, et la modification pendant la tâche de nettoyage en cours prendra effet lors de la tâche suivante.

Terminer la tâche en cours

Le robot se dirigera lui-même vers la station de base lorsque le nettoyage sera terminé. Vous pouvez consulter le rapport de nettoyage actuel dans l'application.

Voussoupiezmettre fin manuellementà la tache de trois manieres suivantes :

• Appuyez et maintenez [Terminer] pendant 2 secondes dans l'application;
• Appuyez brievement sur le bouton Home [Rappel] du robot;
• Appuyez brièvement sur le bouton [Rappel] ou appuyez longuement sur le bouton [Démarrer/Arrêté] de la station de basependant 2 secondes.

Sechage de la Serpillière

Après le dernier cycle de lavage, le robot returnera à la station de base pour le lavage et le séchage de la serpillière. Le temps de séchage peut être modifié dans l'application.

Yououpouvez également demarrer le lavage et le séchage de la serpillière manuellement de deux manières :

• Appuyez sur A: [Lavage & Sechage de la Serpillière] dans l'application;
• Appuyez brievement sur le bouton [Lavage & Sechage de la Serpilliere] sur la station de base.

4. Paramétres

4.1 Caracteristiques

Robot Station
Dimensions:355*350*107,7 mm	Dimensions:431*426,8*461,5 mm
Poids:~4,6 kg	Poids:~11,3 kg
Connexion sans fil:2,4GHz, 802.11b/g/n	Entrée nominale:220-240V~,50-60Hz/ 100-127V~,50-60Hz (La puissance nominale réelle est basée sur les informations figurant sur la plaque signalétique du produit.)
Entrée nominale (en charge):20V=2.0A	Sortie nominale:20V=2.0A
Tension nominale (en fonctionnement):14.4V= (batterie lithium-ion, 5000mAh)	Puisance nominale: Charge:45W Chauffage de l'eau:1100W(220-240V~,50-60Hz) 850-1250W(100-127V~,50-60Hz) Collecte de poussière:450W Séchage:65W
Wifi
Protocole:IEEE 802.11b/g/n
Gamage de fréquences:2412~2472 MHz
Max. Puissance de l'émetteur (EIRP):≤20 dBm
Bluetooth	Bluetooth
Protocole:BLE 5.0	Protocole:BLE 5.0
Gamage de fréquences:2402-2480 MHz	Gamage de fréquences:2402-2480 MHz
Max. Puissance de l'émetteur (EIRP):≤10 dBm	Max. Puissance de l'émetteur (EIRP):≤10 dBm

Batterie (robot)
Nombre de batteries par emballage:	1 pièce
Type de batterie:	Batterie Li-ion rechargeable
Tension nominale:	14.4V ---
Quantité de cellules par batterie:	8 pièces
Capacité nominale, Énergie nominale:	5000mAh, 72Wh
