BEDIENUNGSANLEITUNG Freo X Ultra Narwal

Elektronisches Benutzerhandbuch

1. Produkt-Übersicht

1.1 Checklist

Hauptteile

Roboter × 1 (einschl. Einweg-Staubbeutel × 1 Wischmodul × 2

Dockingstation × 1 (einschl. Reinigungsbasis × 1 , Reinigungswanne × 1 , Frischwassertank × 1 , Schmutzwassertank × 1 )

Zubehör

Seitenbürste × 2 Netzkabel × 1 Spezial-Reinigungsmittel × 1

Einweg-Staubbeutel × 2 Staubbehälter × 1

1.2 Roboter

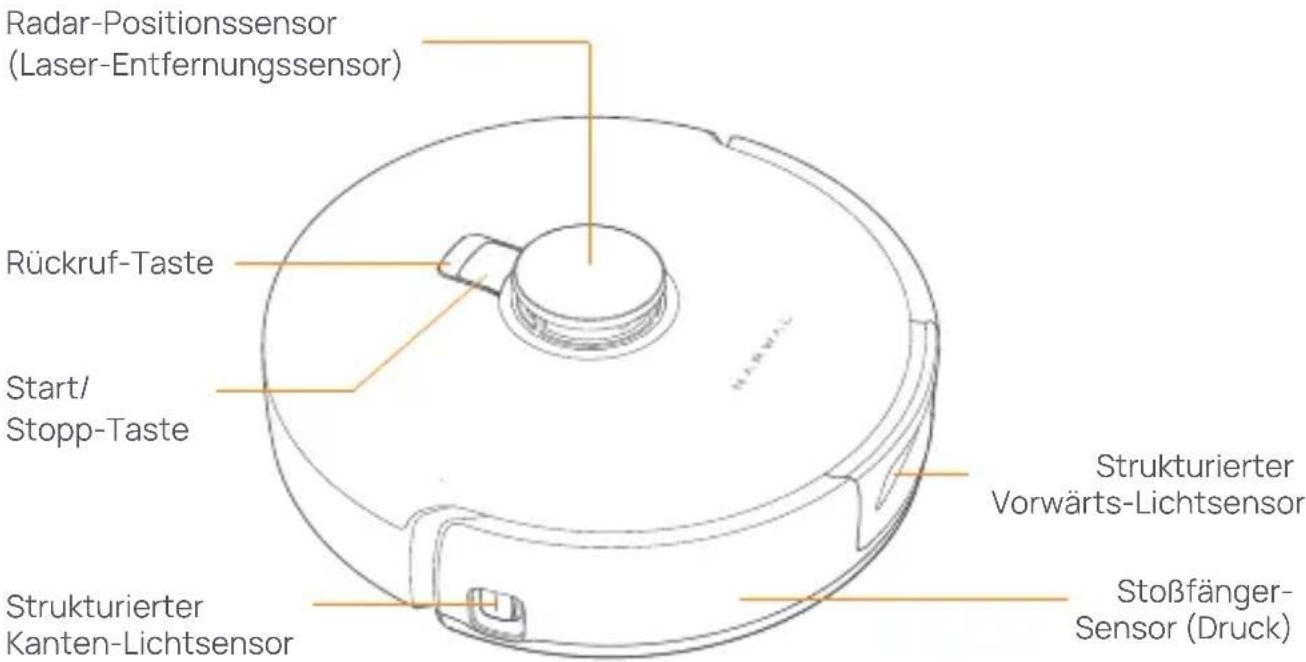

Vorderseite (obere Abdeckung geschlossen)

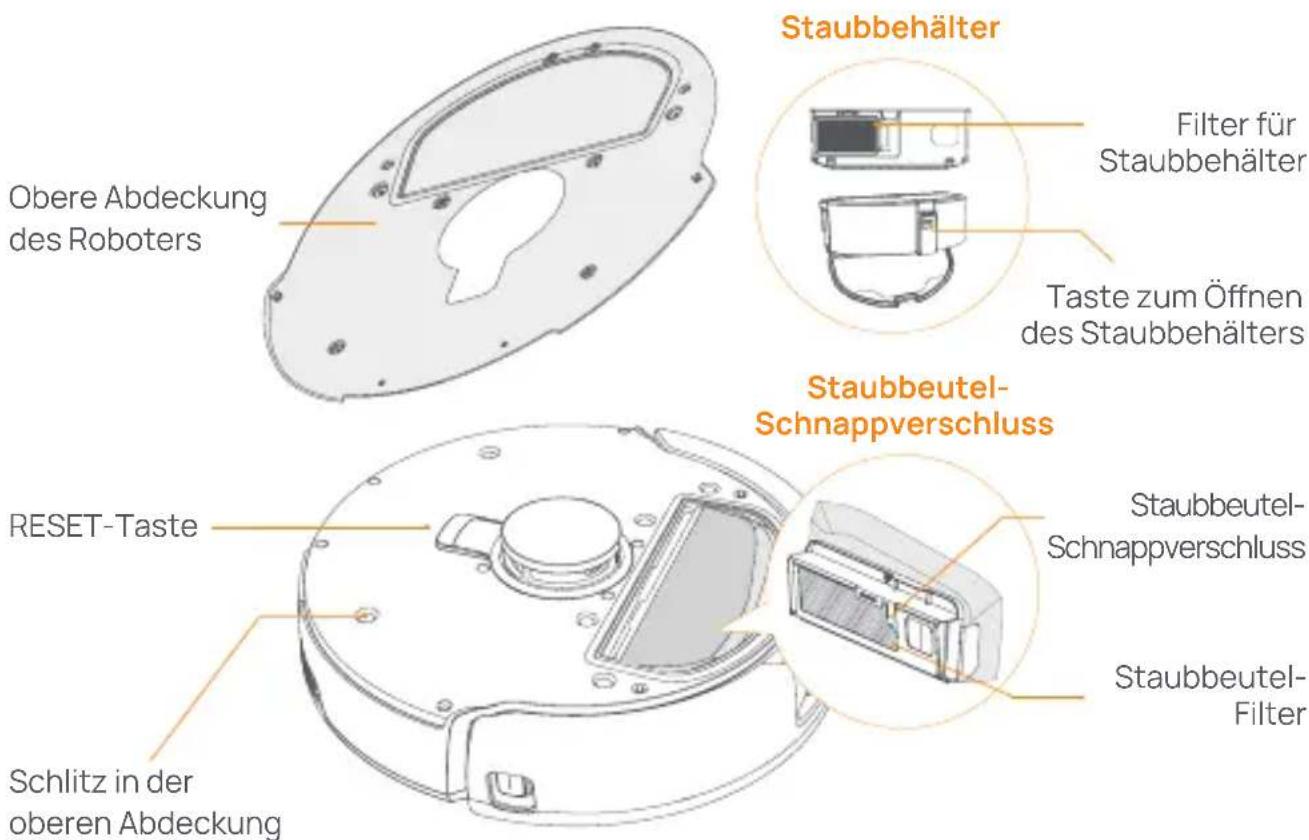

Vorderseite (obere Abdeckung geöffnet)

Roboter-Unterteil

1.3 Dockingstation

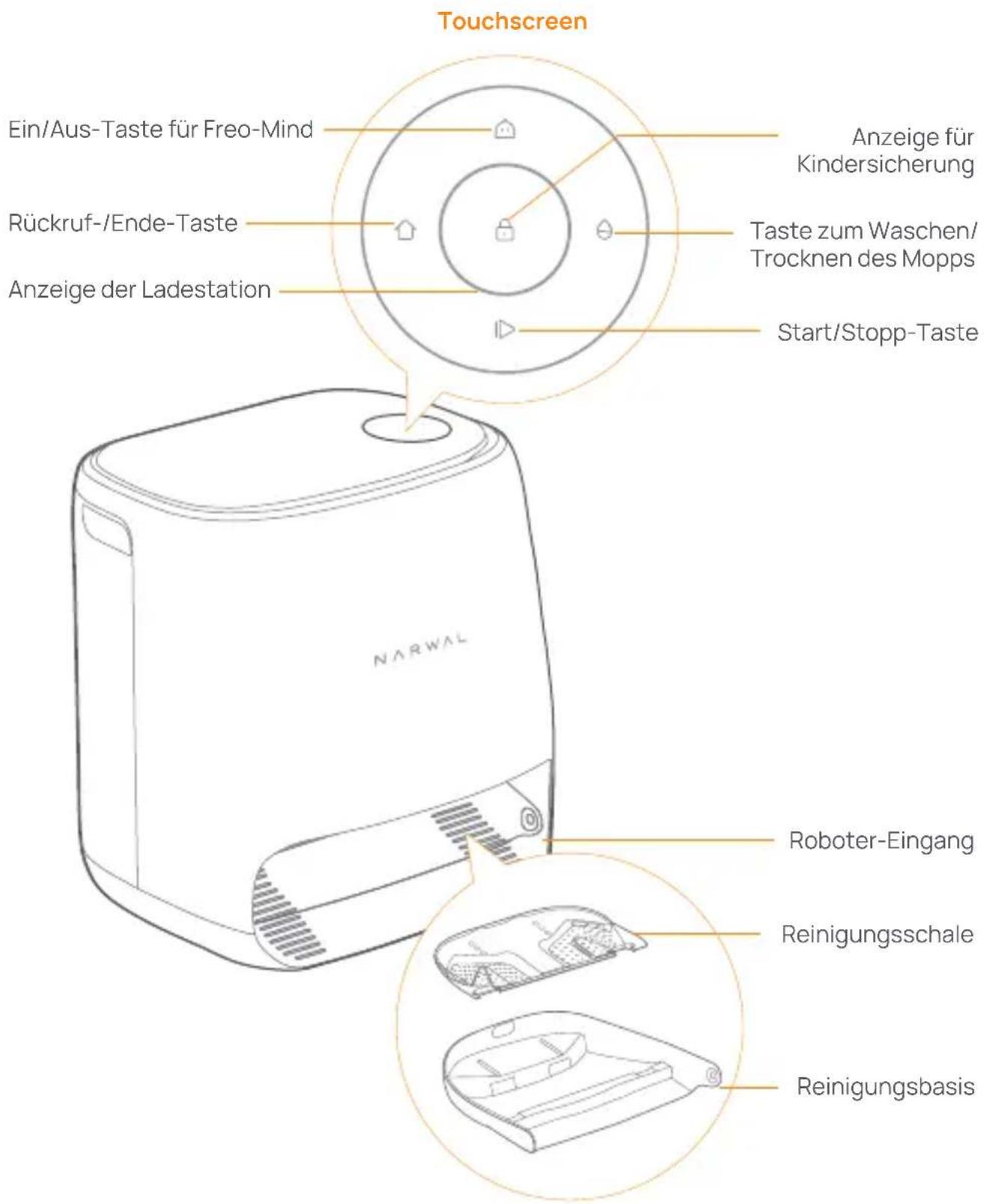

Vorderseite (Deckel geschlossen):

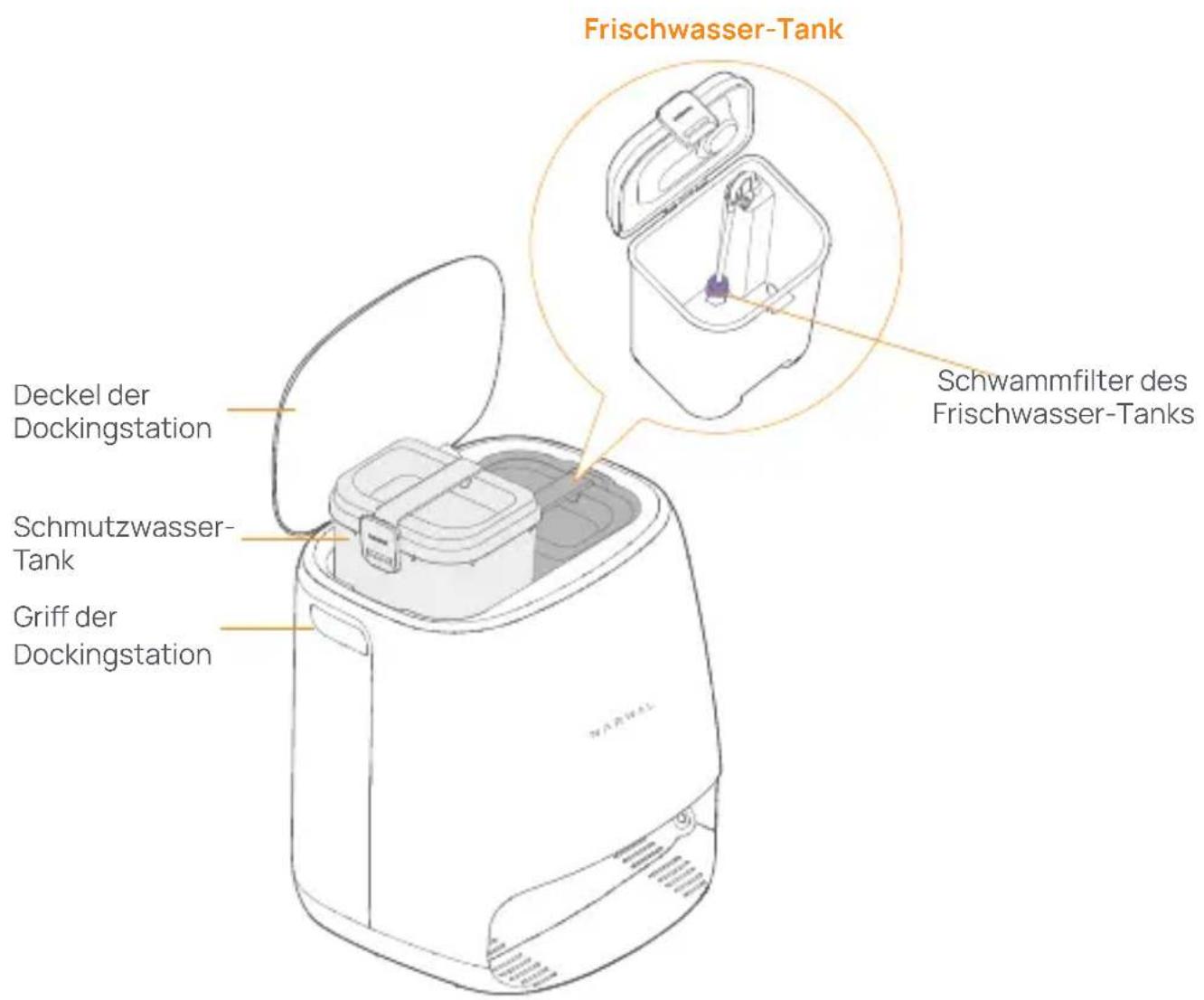

Vorderseite (Deckel offen)

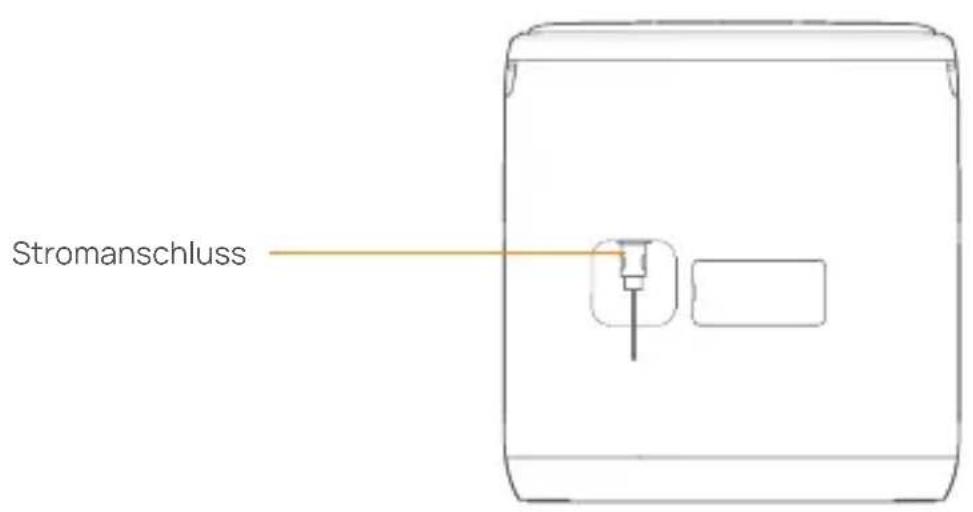

Rückseite

1.4 Tasten und Anzeigen

Robotert-Tasten

Taste Aktion Funktion

Start/Stopp	Kurz drücken	Start/Pause/Fortsetzen der aktuellen Aufgabe
	Drücken und 2s halten	Strom Ein/Aus
Abrufen Home	Kurz drücken	Zurück zur Dockingstation
Rücksetzen*	Kurz drücken	Zum Kopplungsmodus
	Drücken und 5s halten	Entbinden des Nutzerkontos und Löschen der Nutzerdaten
	Drücken und 10s halten	Rücksetzen auf Werkseinstellungen

Dockingstations-Tasten

Taste Aktion Funktion

Kurz drücken	Start/Pause/Fortsetzen der aktuellen Aufgabe
Während einer Aufgabe drücken und 2s halten	Beenden der aktuellen Aufgabe
Kurz drücken	(Abbrechen) Rückruf/Beenden
Drücken und 2s halten	Kindersicherung einschalten
Drücken und 2s halten	Kindersicherung ausschalten
Kurz drücken	Freo Mind ein-/ausschalten
Kurz drücken	Mopp-Waschen und -Trocknen starten/abbrechen
Drücken und 10s halten	Nachfüllen/Entleeren-Selbstprüfung
Drücken und 2s halten	Kopplungsmodus ein-/ausschalten
Drücken und 2s halten	Kartenerstellung neustarten

Roboter- und Dockingstation-Anzeigen

Anzeige Roboter -Anzeige		Dockingstation -Anzeige	Bedeutung
Aus	✓	✓	Roboter ist ausgeschaltet, Dockingstation runtergefahren oder Touchscreen im Ruhe-Modus. Berühren zum Aufwecken.
Ständig weiß	✓	✓	Dockingstation und Roboter in Bereitschaft
Atmend weiß	✓	✓	Ladestation und Roboter im Leerlauf
Ständig blau	✓	✓	Reinigen lauft
Atmend blau	✓	✓	Reinigen pausiert
Ständig violett	✓	✓	Desinfektion lauft
Atmend violett	✓	✓	Desinfektion pausiert
Atmend rot	✓	✓	Dockingstation oder Roboter abnormal,oder Dockingstation und Roboter abgekoppelt.
Atmend orange	✓	✓	Kopplung oder Aktualisierung lauft
Farbiges Meteorlicht	×	✓	Aufwecken der Dockingstation

2.2. Vorbereitung vor Einsatz

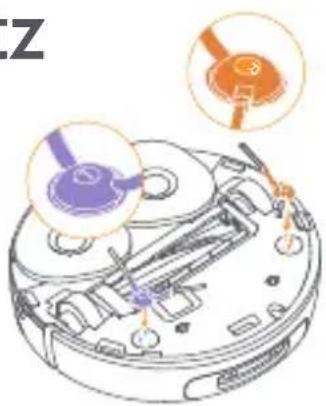

Anbringen der Seitenbürsten

Drücken Sie die Seitenbürsten in die farblich gekennzeichneten Schlitze, bissie einrasten.

Entfernen des Schutzschaums

Öffnen Sie die obere Abdeckung des Roboters und entfern den Sie den Schutzschaum.

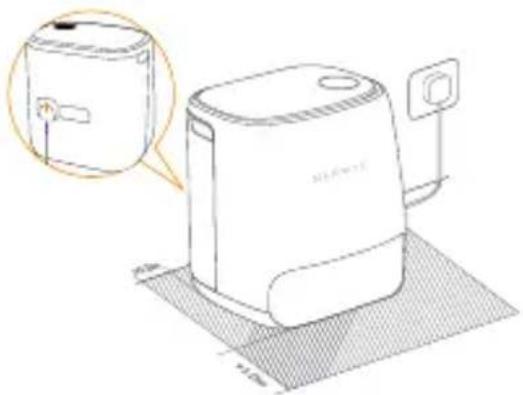

Aufstellen der Dockingstation

Stecken Sie das Netzkabel in den Sockel auf der Rückseite der Dockingstation und halten Sie vor der Dockingstation mind. 1m Freiraum, damit der Roboter die Dockingstation betreten und verlassen kann.

Hinweis: Wenn die Dockingstation schief steht oder sich Tischbeine, Vorhänge und Ornamente in der Höhe befinden, kann die Hindernisumgehungs-Funktion des Roboters ausgelost werden, wodurch das Ein- und Auffahren des Roboters gestört wird.

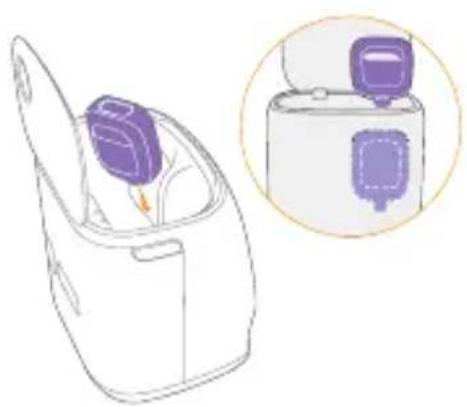

Einsetzen des Spezial-Reinigungsmittels

• Drehen Sie die Reinigungsmittel-Flasche auf den Kopf (den Deckel NICTH abnehmer) und setzen Sie sie in den Schlitz ein. Die Flasche ist richtig platziert, wenn sie fest sitszt und nicht umkippt.

• Sie können in der App einstellen, ob das Reinigungsmittel beim Wischen automatisch hinzugefügt werden soll.

Einfüllen von Frischwasser

Fullen Sie vor dem Wischen sauberes Wasser in den Frischwasser-Tank zum Moppwaschen ein.

• Hebien Sie den Deckel der Dockingstation an. Nehmen Sie den Frischwasser-Tank hersaus, klappen Sieihn auf und füllen Sieihn mit sauberem Wasser (überschreiben Sie NICHT die MAX-Wasserstandsmarkierung).
• Schnappen Sie den Tank zu und setzen Sie ihn wieder in die Dockingstation ein.

Hinweis: Geben Sie KEINE fremden Reinigungso-oder Desinfektionsmittel in den Frischwasser-Tank, um Produktschaden zu vermeiden.

Erster Start des Roboters

Schieben Sie den Roboter so in die Dockingstation, dass die Seitenbürsten nach außen zeigen. Die Dockingstation piept einmal, um anzugeigen, dass der Ladevorgang erfolgreich war, und der Roboterschaltet sich ein und sendet die Nachricht.

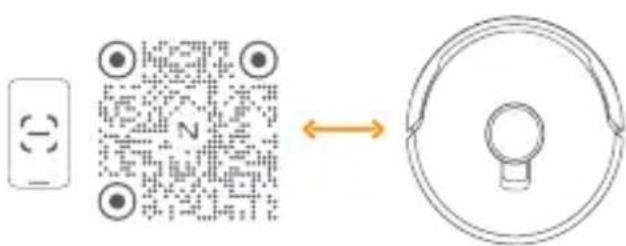

Koppeln und Einbinden des Roboters mit der App

Scannen Sie den QR-Code, um die Narwal-App herunterzuladen. Tippen Sie auf "Gerät hinzufügen", wahren Sie das Modell in der App aus und folgen Sie den Anweisungen zum Koppeln und Einbinden des Roboters.

3. Benutzung des Produkts

Vor der Inbetriebnahme des Roboters stellen Sieitte sicher, dass Sie die Dockingstation gemaKap.2 installiert und eingerichtet haben.

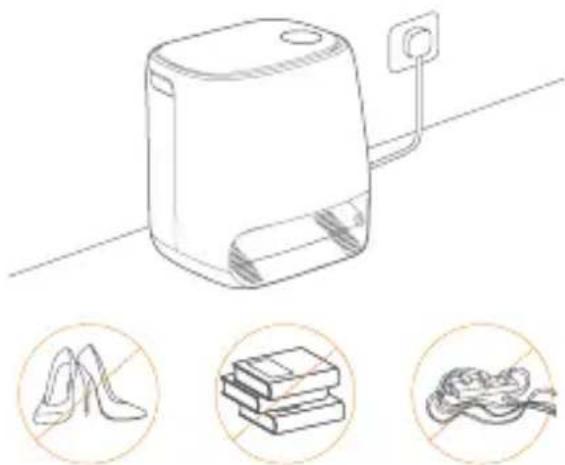

3.1 Aufräumen der tatsächlichen Umgebung

A. Räumen Sie die Unordnung auf dem Boden auf, z. B. verstreute Kabel, Lappen, Hausschuhe, Kleidung undbücher.

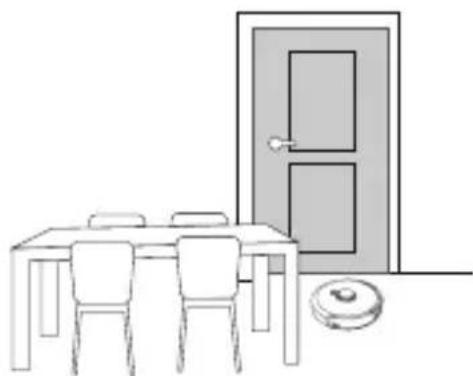

B. Öffnen Sie die Türen der zu reinigenden Räume und stellen Sie die Möbel so auf, dass so viel Platz wie möglich für die Reinigung bleibt.

C. Schlieben Sie die übrigen Turen und benutzen Sie ggf. einen Zaun, um den Roboter daran zu hindern, erhöhte oder niedrige Bereiche zu betreten.

D. Die maximale Höhe zur Überwindung beträgt 20mm, und der Roboterkann keine Räume mit einer Schwellenhöhe über 20mm betreten. Sie können die Narwal Schwellenrampe erwerben, um Roboter zu halten, better über und um Hindernisse herum zu klettern.

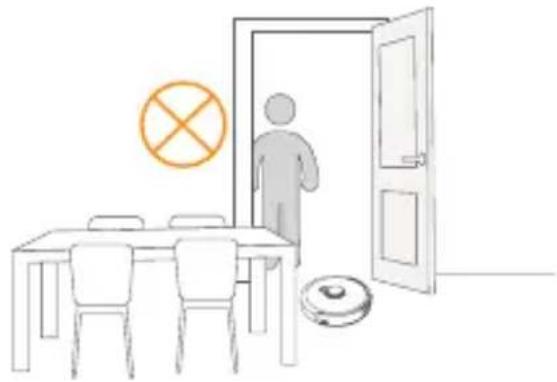

E.Stellen Sie sich NICHT vor den Roboter, auf die Schwelle oder in ange Gange, um Auslassungen zu vermeiden.

3.2 Kartenerstellung

Vor dem Reinigen einer neuen Wohnung muss der Roboter die Umgebung erkunden und sich eine Karte erstellen. Vor dem ersten Reinigen konnen Sie die Kartierung durch kurzes Drucken der Taste 【Start/Stopp】 am Roboter oder durch Antippen von "Kartierung starten" in der App veranlassen.

Hinweis:

1.Sobald eine Karte erstellt wurde, kann sie in der App bearbeitet werden. 2.Bitte bewegen Sie die Dockingstation nicht, nachdem eine Karte erstellt wurde, sonst müssen Sie die Kartierung neu starten. Nach Umstellen von groBen Mobeln in Ihrer Wohnung empfieht es sich, eine neue Karte zu erstellen.

3.3 Reinigen

Auswahlder Reinigungs-Modi

Das Gerät verfügt über vier integrierte Reinigungsmodi: Staubsaugen, Wischen, Saugen und Wischen sowie Saugen dann Wischen. Für jeder Modus können Sie in der App Parameter wie Reinigungszyklen, Saugleistung und Moppfeuchtigkeit auswahlen und einstellen.

Einstellen vom Freo Mind

Freo-Modus ist ein intelligenter Reinigungss assistant. Wenn er aktiviert ist, kann der Roboter:

• die Reinigungssparameter auf der Grundlage der von den Sensoren erfassten Umgebungsdaten einstellen;
  die Rand-zu-Rand-Reinigung verbessern.

Sie können Freo Mind auf zwei Arten aktivieren:

Wahlen Sie Freo Mind in den Reinigungsmodi in der App aus;
- Drücken Sie kurz die Taste 【Freo Mind Ein/Aus】 an der Dockingstation. Wenn die Anzeige aufleuchtet, ist Freo-Modus aktiviert.

Start der Reinigungsaufgabe

Sie konnen den Roboter auf folgende zwei Arten zum Reinigen starten:

• Tippen Sie in der App auf [Reinigen starten].
• Drücken Sie kurz die Taste 【Start/Stopp】auf dem Roboter und der Roboter aktiviert standardmäßig den Modus Saugen;
• Drücken Sie kurz die Taste 【Start/Stopp】 an der Dockingstation, um das Reinigen zu starten. Der Roboter aktiviert standardmäßig den Modus Saugen-und-Wischen;

Hinweis: Sie können den Reinigungsmodus anpassen und weitere Reinigung-sparmeter in der App einstellen.

Anhaltens/Fortsetzenden aktuellen Aufgabe

Sie können die aktuelle Aufgabe auf drei Arten pausieren/fortsetzen:

• Tippen Sie in der App auf [Pause]/ [Fortsetzen];
• Drücken Sie kurz die Taste 【Start/Stopp】auf dem Roboter;
• Drücken Sie kurz die Taste 【Start/Stopp】 an der Dockingstation.

Moppwaschen

Wenn der Roboter für mehrere Wischvorgänge eingestellt ist oder der zu reinigende Bereich groß ist, kehrt der Roboter automatisch zum Moppwaschen zur Dockingstation zurück.

Die Anzahl der Wischvorgänge und Rückfahrten konnen vor Start der Reinigung in der App geändert werden und danach während der laufenden Reinigung nicht mehr.

BeendeneraktuellenAufgabe

Der Roboter navigiert sich selbst zurück zur Dockingstation, wenn die Reinigung beendet ist. Sie können den aktuellen Reinigungsbericht in der App ansehen.

Sie können die Aufgabe auf folgende drei Arten manuell beenden:

• Halten Sie in der App die Taste 【Beenden】2s gedrückt;
• Drücken Sie kurz die Taste Home【Rückruf】 auf dem Roboter;
• Drücken Sie kurz die Taste 【Rückruf】 oder halten Sie die Taste 【Start/Stop】 an der Dockingstation 2s gedrückt.

Trocknen und Desinfizieren

Nach dem letzten Wischvorgang kehrt der Roboter zur Dockingstation zurück, um den Mopp zu waschen und zu trocknen. Die Trocknungszeit kann in der App eingestellt werden.

Sie können das Waschen und Trocknen des Mopps auch manuell auf folgende zwei Arten starten:

• Tippen Sie in der App auf 【Mopp waschen & trocknen】;
• Drücken Sie kurz auf @Mopp waschen & trocknen] an der Dockingstation.

4. Parameter

4.1 Technische Daten

Roboter	Dockingstation
Abmessungen: 350x350x107 mm	Abmessungen: 415x370x434 mm
Farbe: Weiß	Farbe: Weiß
Gewicht: ca. 4.25kg	Gewicht: ca. 8.5kg
W-lan	Eingangsspannung: 100-240V~
Protokoll: IEEE 802.11b/g/n	Nennleistung: 20V==3.0A
Frequenzbereich: 2412 ~ 2472 MHz	Nennfrequenz: 50-60Hz
Max. Sendeleistung (EIRP): ≤20 dBm	Nennleistung: 72W
Bluetooth	Bluetooth
Protokoll: BLE 5.0	Protokoll:BLE 5.0
Frequenzbereich:2402-2480 MHz	Frequenzbereich:2402-2480 MHz
Max.Sendeleitung (EIRP):≤10 dBm	Max.Sendeleitung (EIRP):≤10 dBm
