HDG9DCH3B - Hotte aspirante HOOVER - Notice d'utilisation et mode d'emploi gratuit

Marque	Hoover
Modèle	HDG9DCH3B
Type de produit	Hotte décorative
Largeur	90 cm
Hauteur de cheminée réglable	Oui, extensible
Distance de montage recommandée au-dessus de la table de cuisson	65 à 75 cm
Alimentation électrique	220-240 V ~ 50 Hz
Puissance du moteur	Non spécifié, mais moteur centrifuge puissant
Nombre de vitesses	3 vitesses + fonction booster (5 minutes)
Type d'évacuation	Extraction (évacuation externe) ou recyclage (filtre à charbon)
Éclairage	LED, max 1,5 W (module complet avec douille et câble)
Filtre à graisse	Métallique, lavable au lave-vaisselle ou à la main
Filtre à charbon actif	Optionnel, remplacement annuel (uniquement pour recyclage)
Fonction minuterie	Oui, réglable jusqu'à 60 minutes (selon configuration)
Classe électrique	Classe I (mise à la terre obligatoire)
Protection contre les retours d'air	Clapet anti-retour fourni
Dimension de sortie d'air	150 mm de diamètre
Nettoyage recommandé	Filtre à graisse : mensuel ; filtre à charbon : annuel
Niveau sonore	Modéré (données précises non fournies)
Garantie	Standard selon la législation (consulter le certificat)
Utilisation prévue	Domestique uniquement

FOIRE AUX QUESTIONS - HDG9DCH3B HOOVER

Quelle est la hauteur de montage recommandée entre la hotte et la table de cuisson ?

La distance recommandée est comprise entre 65 et 75 cm pour un meilleur résultat d'aspiration.

Faut-il nettoyer le filtre à graisse ?

Oui, il est impératif de nettoyer le filtre à graisse tous les mois pour éviter les risques d'incendie et maintenir une bonne puissance d'aspiration.

Comment installer un filtre à charbon actif ?

Le filtre à charbon actif s'installe après avoir retiré le filtre à graisse. Il se positionne dans le bloc moteur et se tourne dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche. Vérifiez qu'il est bien fixé.

Que faire si la hotte vibre fortement ?

Vérifiez que la turbine n'est pas coincée, que le moteur est correctement fixé et que l'unité est bien accrochée au support mural. Si le problème persiste, contactez le service après-vente.

Comment remplacer l'éclairage LED ?

Débranchez la hotte, retirez la vitre en dévissant les vis, débranchez le connecteur du module LED, puis remplacez l'ensemble comprenant l'ampoule, la douille et le câble. Les LEDs sont au maximum de 1,5 W.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en mode recyclage. Vous devez installer un filtre à charbon actif (vendu séparément) et vous n'avez pas besoin de tuyau d'évacuation. L'air est filtré puis renvoyé dans la cuisine.

La hotte fonctionne-t-elle avec une minuterie ?

Certains modèles de la gamme HDG9DCH3B possèdent une minuterie programmable jusqu'à 60 minutes (selon la configuration du bandeau de commande). Consultez votre notice pour vérifier les fonctions de votre modèle.

Quel type de câble d'alimentation est fourni ?

La hotte est livrée avec un câble secteur à 3 conducteurs (marron pour la phase, bleu pour le neutre, vert/jaune pour la terre). Le fusible recommandé est de 3 ampères.

Comment activer la fonction booster ?

La fonction booster (vitesse maximale) s'active en appuyant sur la touche dédiée. Elle fonctionne pendant 5 minutes puis le ventilateur revient à la vitesse précédente. Elle est idéale pour les fortes fumées ou vapeurs.

Où trouver le numéro de série de la hotte ?

Le numéro de série (16 chiffres commençant par 3) se trouve sur le certificat de garantie ou directement sur l'appareil. Il est nécessaire pour contacter le service consommateur.

MODE D'EMPLOI HDG9DCH3B HOOVER

INTRODUCTION 77 Conseils pour la sécurité 77 Cahier des charges 80 Installation (Évacuation) 81 Installation (Recyclage) 92 Description des composants 93 Fonctionnement 95 Entretien 98 Dépannage 99 Service après-ventes 99 Protection de l'environnement 100

Introduction

Merci d'avoir choisi cette hotte.

Ce manuel d'instructions est conçu pour vous fournir toutes les instructions requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin de faire fonctionner l'appareil correctement et en toute sécurité, merci de lire attentivement ce manuel avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité avec un design éprouvé. Équipée d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, elle fournit également une puissance d'aspiration forte, un fonctionnement avec un bruit modéré, un contrôle à graisse et un montage facile.

Avertissement de sécurité

• Ne pas laisser d'enfants utiliser l'appareil.
• Cette hotte est dédiée à un usage domestique uniquement. Elle ne doit pas être utilisée pour les barbecues, les rôtisseries ou toutes autres activités.
• La hotte et ses filtres doivent être nettoyés régulièrement pour garantir un bon état de fonctionnement.
• Respecter les consignes de ce manuel pour le nettoyage de la hotte afin d'empêcher tout risque d'incendie. Merci de garder une ventilation dans la cuisine.
• Avant de connecter cet appareil, contrôlez que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplacé par une personne qualifiée.
• Il doit y avoir une ventilation adéquate de la pièce quand la hotte est utilisée en même temps que des appareils utilisant du gaz ou d'autres combustibles.
• L'air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils utilisant le gaz ou d'autres combustibles.
• La réglementation concernant le rejet de l'air doit être satisfaite.
• Cet appareil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance de l'utilisation du produit, à moins qu'elles ne soient surveillées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne pas faire flamber sous la hotte.
• La hotte n'est pas destinée à être installée au-dessus d'une plaque de cuisson ayant plus de quatre foyers de cuisson.
• Il doit y avoir une ventilation adéquate de la pièce lorsque la hotte est utilisée en même temps que des appareils fonctionnant au gaz ou à d'autres combustibles (ne s'applique pas aux appareils qui rejettent uniquement l'air dans la pièce).
• Les détails concernant la méthode et la fréquence de nettoyage.
• Il y a un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
• Ne pas flamber sous la hotte ;
• ATTENTION : Les pièces accessibles peuvent devenir chaudes lors de l'utilisation d'appareils de cuisson.

Risque de choc électrique

• Cette hotte ne peut être branchée que sur une prise reliée à la terre. En cas de doute, demandez conseil à un ingénieur qualifié.
• Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

La lampe utilisée dans ce produit ne convient pas pour l'éclairage d'une pièce.

Le but de cette lampe est de fournir un éclairage pour l'utilisation du produit.

Installation électrique

Toute installation doit être effectuée par une personne compétente ou un électricien qualifié. Avant de brancher l'alimentation secteur, assurez-vous que la tension correspond à la tension indiquée sur la plaque signalétique.

Connexion directe

L'installateur doit s'assurer que le bon raccordement électrique a été fait et qu'il est conforme au schéma de câblage.

Vérifiez régulièrement le cordon d'alimentation.

Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécial ou un assemblage disponible auprès du fabricant ou de son agent de service.

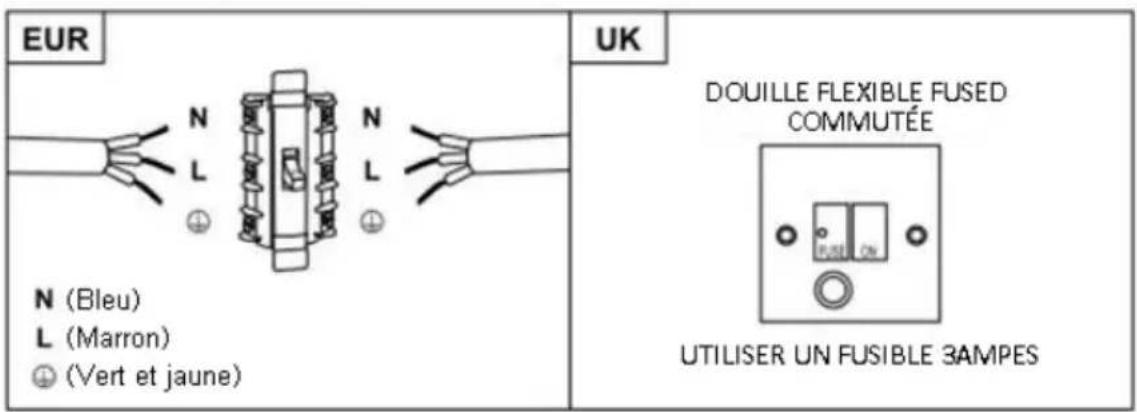

ATTENTION : Cet appareil est de classe I et DOIT être mis à la terre.

Cet appareil est fourni avec un câble secteur à 3 conducteurs coloré comme suit :

Marron = L ou Phase

Bleu = N ou Neutre

Vert et jaune = E ou Terre

Le fusible doit être évalué à 3 ampères.

Liste d'accessoires pour l'installation

Caractérisques	Visuels	Qty
Base		1
Cheminée haute		1
Cheminée basse		1
Support de la cheminée bass		1
Support de la cheminée haut		1
Fixation murale		1
φ8 chevilles φ8×φ6 blanches		9
Vis ST4.0×30		9
φ7.2 Vis ST4.0×8		2

Installation (évacuation externe)

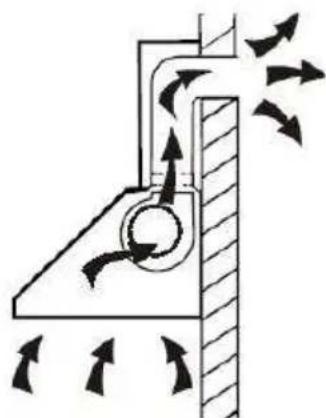

Si vous avez une évacuation vers l'extérieur, la hotte pourra être installée comme suit au moyen d'un conduit d'extraction (émail, aluminium, tuyau flexible et non inflammable avec un diamètre intérieur de 150 mm).

1. Avant l'installation, éteindre et débrancher l'appareil.

1. La hotte doit être placée à une distance comprise entre 65 et 75 cm au-dessus de la table de cuisson pour un meilleur résultat.

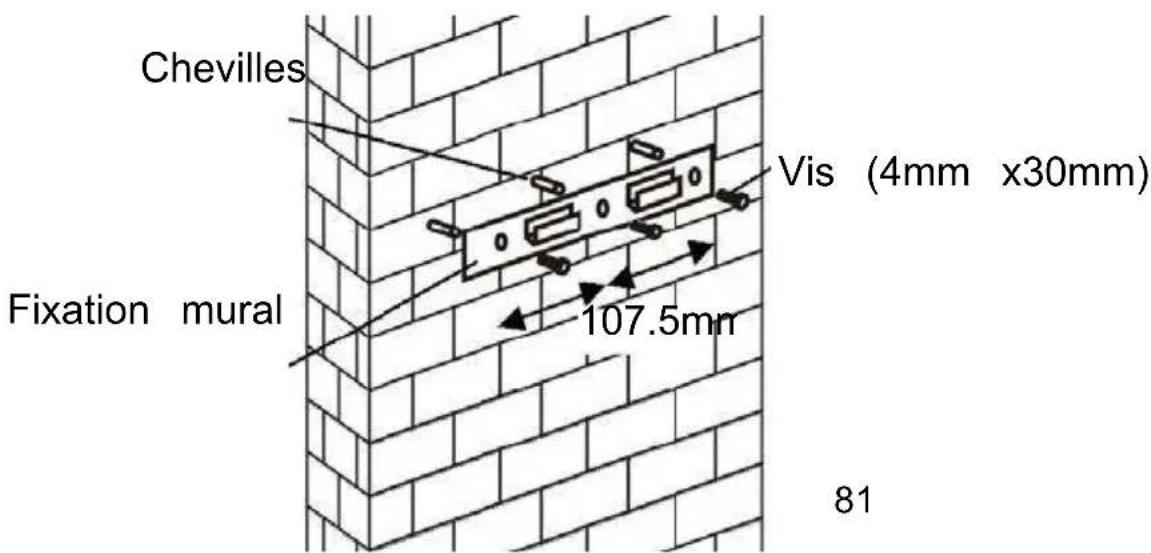

1. Percer 3 trous de 8 mm pour fixer le support. Visser et serrer le support sur le mur avec les vis fournies.

Pour panneau incliné Modèle

• Besoin de forer 2 trous de 8 mm supplémentaires et de fixer les vis et les chevilles avant l'installation.

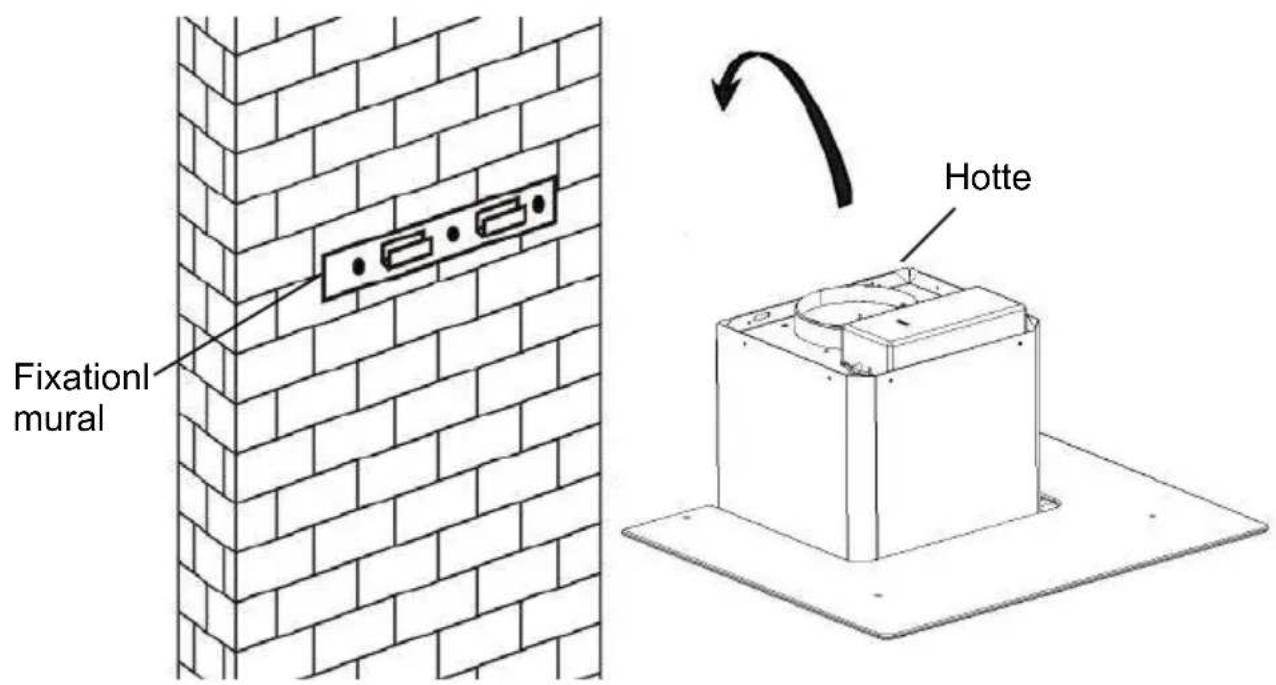

1. Soulever la hotte et la fixer sur la fixation murale.

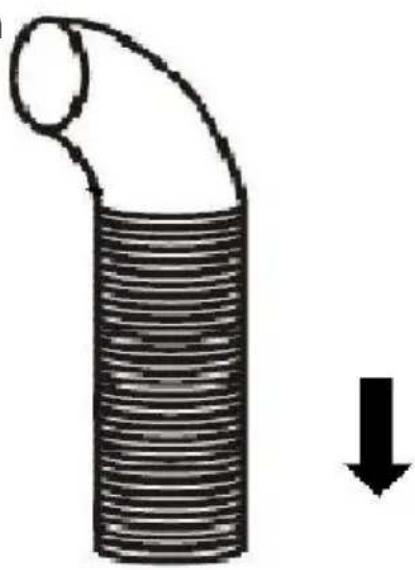

1. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, le tuyau d'évacuation est à fixer sur le clapet anti-retour comme indiqué ci-dessous.

Tuyau d'évacuation

Hotte

6.

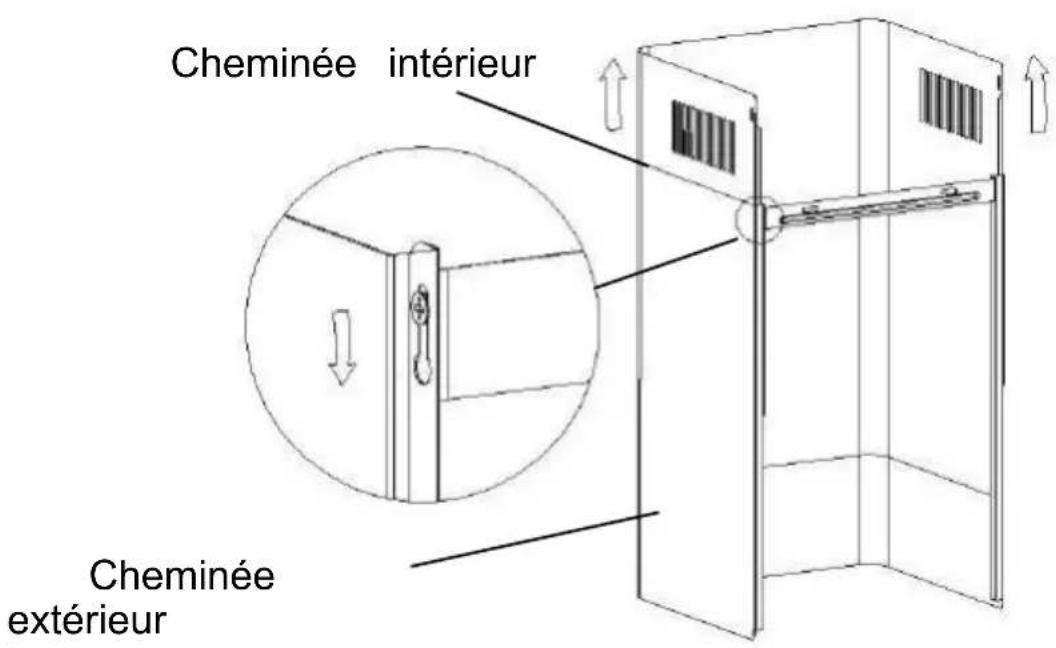

i. Placer correctement le verre sur le dessus de la hotte. ii. Fixer les 4 vis avec la rondelle. Afin d'éviter que le verre ne se casse, il est recommandé de ne pas serrer les vis trop fortement. iii. Mettre la cheminée intérieure dans la cheminée extérieure. Puis, faire glisser la cheminée intérieure vers le haut. Ajuster pour atteindre la hauteur souhaitée. iv. Faire glisser la cheminée pour ajuster la hauteur de la cheminée. Quand la hauteur souhaitée est atteinte, accrocher le support de fixation avec les vis comme sur la photo ci-dessous.

8.

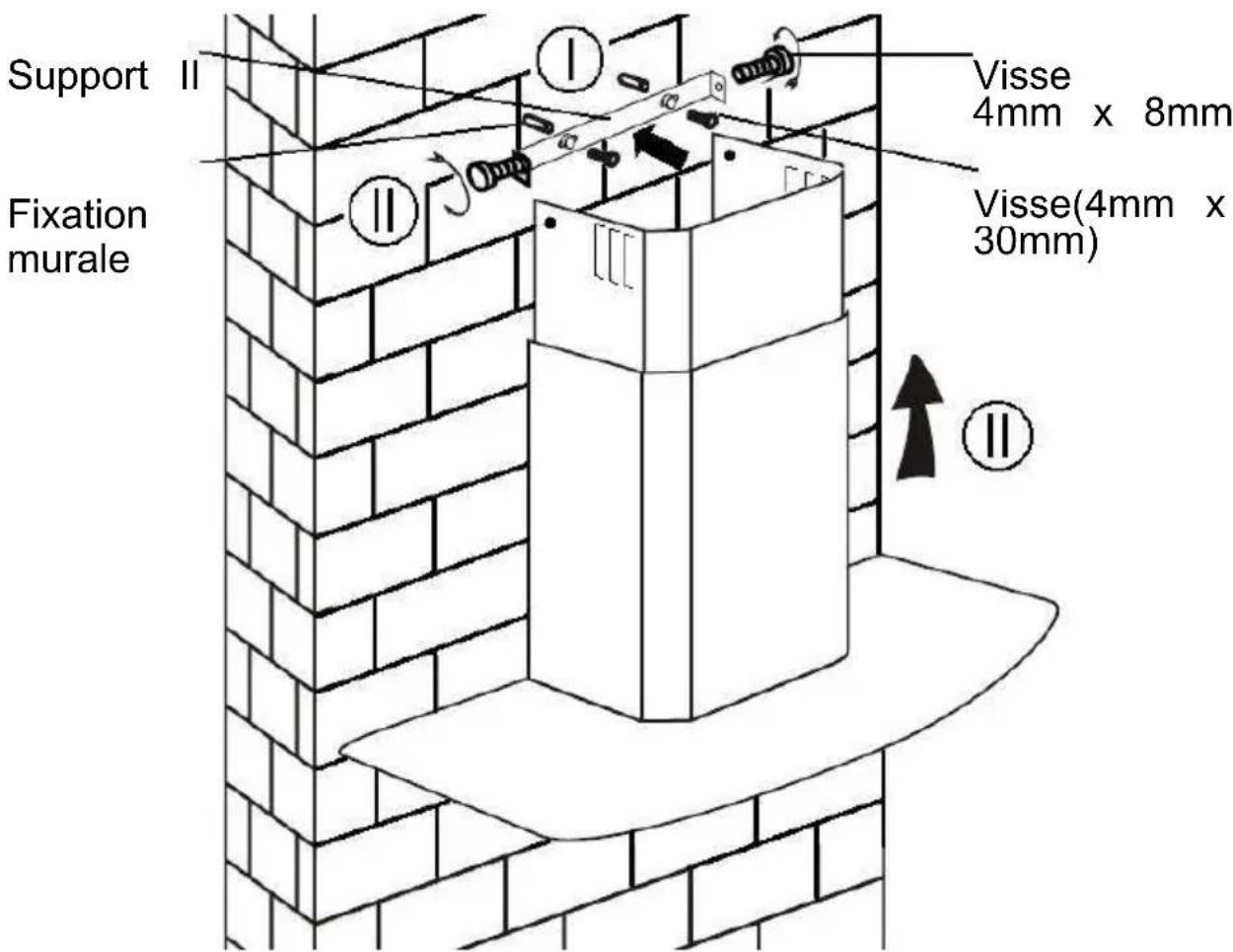

1. Percez deux trous de 8mm pour fixer le support n°2. Vissez et maintenez le support sur le mur à l'aide de deux vis adaptées. 2. Assemblez la hotte sur le support et fixez-la avec deux vis.

Liste d'accessoires pour l'installation

CaractérisquesVisuelsQty
Déflecteurd'air	1
Support	1
φ8chevilles φ8×φ6 b l an c h e s	2
Vis ST4.0×30	2
φ7.2Vis ST3.5×12	2

INSTALLATION (DÉFLECTEUR D'AIR POUR T-SHAPE, VERRE INCURVÉ, MODÈLES EN VERRE PLAT) :

Le déflecteur d'air est mentionné comme étant inclus et non optionnel.

1. Avant l'installation, courbez les deux extrémités du support comme indiqué ci-dessous :

2. Fixez le support sur la prise en plastique en forme de T à l'aide des 2 vis ST3.5x12mm fournies.

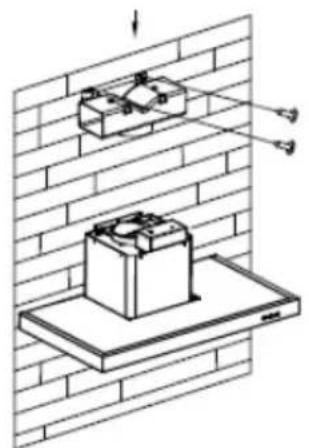

3. Percez 2 trous pour loger les chevilles murales, puis vissez et serrez le support sur le mur à l'aide de ses 2 vis ST4x30mm fournies.

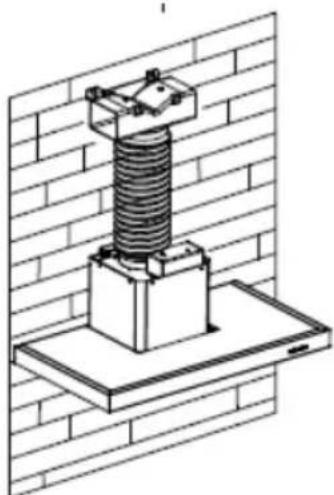

1. Fixez le tuyau d'évacuation sur la sortie d'air de la hotte comme indiqué ci-dessous :

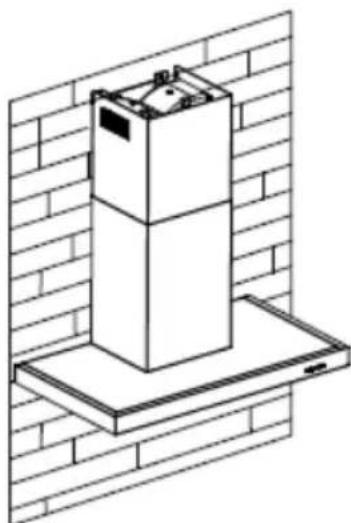

5. Installez la cheminée sur l'unité et fixez-la.

Veuillez noter que les sorties en plastique en forme de T et les v-flaps ne peuvent pas être utilisés en même temps. Vous pouvez les utiliser de deux manières : 1) Ajoutez le volet anti-violence sur une prise existante ; 2) Utilisez une sortie en plastique en forme de T, sans ajouter de volet en V.

Remarque : le produit est fourni avec un accessoire à rabat en V. Cet accessoire n'est pas obligatoire pour l'installation, l'utilisation et le fonctionnement du produit.

Liste d'accessoires pour l'installation

CaractérisquesVisuelsQty
Déflecteurd'air	1
Support	1
φ8chevilles φ8×φ6blanches	2
Vis ST4.0×30	2
Vis ST3.5×12	2

INSTALLATION DU DÉFLECTEUR D'AIR POUR LES MODÈLES PYRAMIDE ET SLANT :

Le déflecteur d'air est mentionné comme étant inclus et non optionnel.

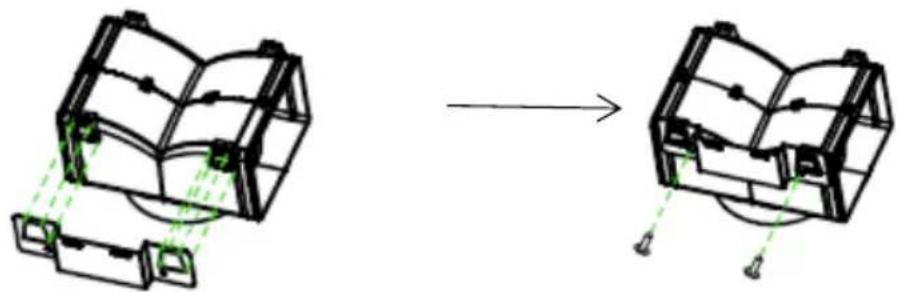

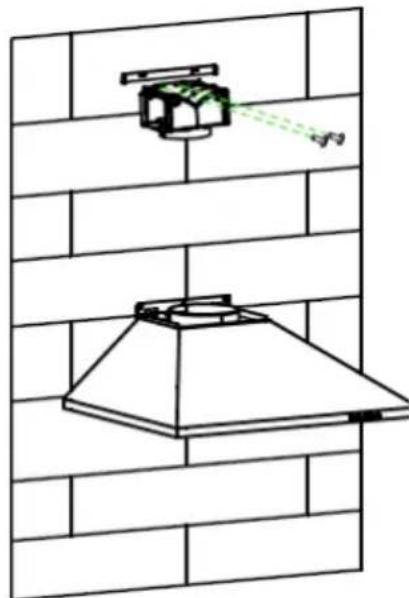

1. Fixez le support sur la prise en plastique en forme de T avec les vis 2pcs ST3.5x12mm fournies, comme indiqué ci-dessous :

2. Percez 2 trous dans le mur pour y insérer les chevilles, puis vissez et fixez le support au mur à l'aide de ses 2 vis ST4x30mm fournies.

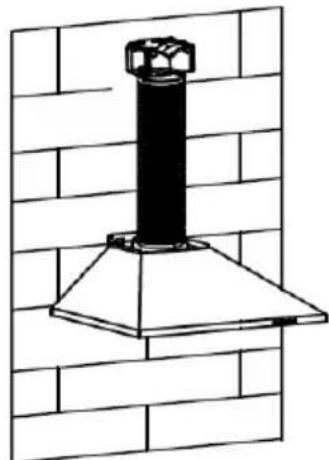

1. Fixez le tuyau d'évacuation sur la sortie d'air de la hotte comme indiqué ci-dessous :

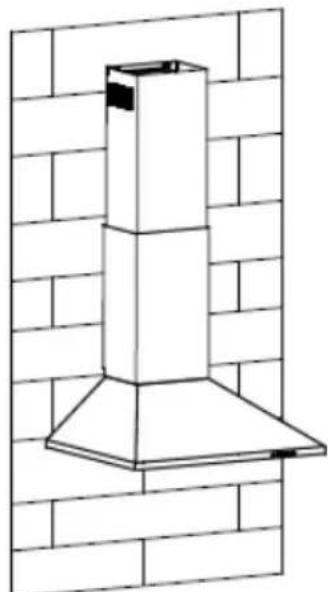

4. Installez la cheminée sur l'unité et fixez-la.

Veuillez noter que les sorties en plastique en forme de T et les v-flaps ne peuvent pas être utilisés en même temps. Vous pouvez les utiliser de deux manières : 1) Ajoutez le volet anti-violence sur une prise existante ; 2) Utilisez une sortie en plastique en forme de T, sans ajouter de volet en V.

Remarque : le produit est fourni avec un accessoire à rabat en V. Cet accessoire n'est pas obligatoire pour l'installation, l'utilisation et le fonctionnement du produit.

Installation (En recyclage)

Installation (En recyclage)

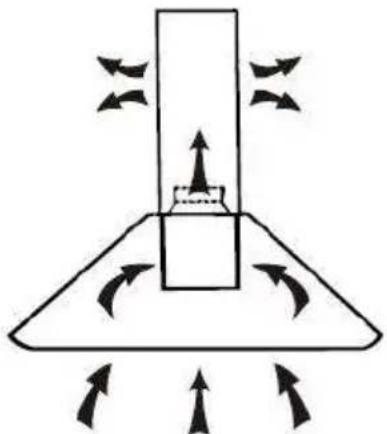

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'évacuation n'est pas nécessaire et l'installation est identique à celle expliquée dans la section « Installation en évacuation externe ».

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Pour installer le filtre à charbon actif, retirez dans un premier temps le filtre à graisse. Appuyez sur le système d'ouverture de la grille et tirez-la vers le bas.

Positionnez le filtre à charbon actif dans le bloc et tournez-le dans le sens des aiguilles d'une montre. Faites de même de l'autre côté.

Enclenché

NOTE :

Assurez-vous que le filtre est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtre à charbon actif est enclenché, la force d'aspiration est basse.

Description du bandeau de commande

CONFIGURATION 1

Utilisation

Bouton 1

Le bouton est avec indicateur rétro-éclairé. Quand vous appuyez sur le bouton, le rétroéclairage s'allume et le ventilateur se met en marche à basse vitesse. Appuyez de nouveau pour éteindre le ventilateur.

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faites mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton 2

Le bouton est avec indicateur rétro-éclairé. Quand vous appuyez sur le bouton, le rétroéclairage s'allume et le ventilateur se met en marche à vitesse moyenne. Appuyez de nouveau pour éteindre le ventilateur.

Cette vitesse est idéale pour une cuisson standard.

Bouton 3

Le bouton est avec indicateur rétro-éclairé. Quand vous appuyez sur le bouton, le rétroéclairage s'allume et le ventilateur se met en marche à haute vitesse. Appuyez de nouveau pour éteindre le ventilateur.

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Bouton d'éclairage

CONFIGURATION 2

Utilisation

Bouton Arrêt O

Il est utilisé pour éteindre le ventilateur

Bouton vitesse minimale 1

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faites mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton vitesse intermédiaire 2

Cette vitesse est idéale pour une cuisson standard.

Bouton vitesse maximale 3

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Bouton d'éclairage

CONFIGURATION 3

Bouton Marche / Arrêt

Il est utilisé pour allumer / éteindre le ventilateur

Bouton d'augmentation de la vitesse

Pour augmenter la vitesse du ventilateur

Bouton de diminution de la vitesse

Cette hotte a une fonction booster. Pour activer le booster, appuyez sur la touche 4, entrez dans la vitesse la plus élevée pendant que le capot est en service et il augmente la vitesse pendant 5 minutes, avant de ralentir à nouveau.

CONFIGURATION 4

Bouton de minuterie

1. Réglage de l'heure de la journée

Lorsque le capot est en mode veille (le moteur ne fonctionne pas), appuyez sur le bouton de la minuterie pour entrer le réglage de l'heure.

Appuyez sur la touche « Vitesse du ventilateur » pour régler l'heure du jour et appuyez sur la touche « Éclairage » pour régler les minutes.

1. Réglage de la minuterie

Lorsque la hotte est en mode de fonctionnement, appuyez sur le bouton de la minuterie pour régler le compte à rebours.

Appuyez sur le bouton de la minuterie une fois, puis le compte à rebours augmentera d'une minute. Le compte à rebours maximum est de 60 minutes.

Bouton de diminution de la vitesse

Pour diminuer la vitesse du ventilateur.

Bouton vitesse plus

Pour augmenter la vitesse du ventilateur

Bouton LIGHT

Pour allumer et éteindre l'éclairage

Affichage LCD

1. Le symbole du moteur tourne lorsque le moteur fonctionne.
2. Affichage de l'heure.
3. Le symbole de la minuterie apparaîtra lorsque la minuterie est en train de régler et de compter.
4. Symbole lumineux.
5. Vitesse du moteur.
6. Symbole de vitesse turbo, apparaît lorsque la vitesse est la plus élevée réglée.
7. Le symbole d'alarme apparaîtra 5 secondes lorsque le compte à rebours de la minuterie est terminé.
8. Alarme de nettoyage, apparaît lorsque le temps de travail total atteint 14 heures ou lors de la première utilisation après le branchement.

CONFIGURATION 5

1 2 3 B

MODE VEILLE.

Après branchement, tout l'éclairage, système en MODE VEILLE.

1 Bouton basse vitesse

Il est utilisé pour la ventilation de la cuisine. Il convient pour mijoter et pour une cuisine qui ne produit pas beaucoup de vapeur.

2 Bouton de vitesse moyenne

La vitesse du flux d'air est idéale pour la ventilation en mode de cuisson standard.

3 Bouton haute vitesse

Lorsqu'une forte densité de fumée ou de vapeur est produite, appuyez sur le bouton haute vitesse pour une ventilation efficace et élevée.

B Fonction booster

Cette hotte a une fonction booster. Pour activer le booster, appuyez sur la touche 4, entrez dans la vitesse la plus élevée pendant que le capot est en service et il augmente la vitesse pendant 5 minutes, avant de ralentir à nouveau.

Lumière

Pour allumer et éteindre.

Maintenance

Avant de nettoyer votre hotte, débranchez la prise de courant.

1. Nettoyage régulier

Utilisez un chiffon doux humide avec un produit nettoyant. N'utilisez jamais de poudre à récurer, de produit chimique ou tout autre matériau abrasif pour nettoyer votre hotte.

1. Nettoyage mensuel pour le filtre à graisse

Important : nettoyer le filtre à graisse tous les mois évite des risques d'incendie.

Le filtre à graisse absorbe les graisses, les fumées et la poussière... ce qui affecte directement la puissance d'aspiration de la hotte. Non nettoyé, les résidus de graisse (potentiellement inflammables)

peuvent saturer le filtre à graisse. Nettoyez-le avec un produit ménager.

1. Nettoyage annuel pour les filtres à charbon actif

Ce nettoyage s'applique uniquement aux hottes qui fonctionnent en recyclage (non en évacuation externe).

1. Remplacer une ampoule

Retirez les vis sur la vitre, et enlevez-la. Trouvez l'ampoule qui doit être remplacée, vous la trouverez placée à l'intérieur de la base de la hotte.

Débranchez la connexion, retirez les douilles et le câble de la hotte. Important : il est impossible de replacer les ampoules

individuelles, il faut donc se procurer les ampoules, les douilles

et le câble en même temps. (LEDs : max 1,5 W)

Replacez les ampoules et les douilles de façon identique. Puis reconnectez le câble d'alimentation de la lumière.

Remettez la plaque en verre en place et vissez-la. Assurez-vous que les vis sont bien serrées.

Dépannage

Erreur	Cause	Solution
Lumière allumée mais aucune ventilation	La turbine de ventilateur est coincée	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	Le moteur est endommagé
Aucune lumière, aucune ventilation	L'ampoule est grillée	Remplacez l'ampoule avec le bon modele
	Cordon d'alimentatio débranché	Rebranchez le cordon d'alimentation
Forte vibration de la hotte	La turbine de ventilateur est coincée	Faîtes intervenir un professionnel pour la réparation
	Le moteur n'est pas correctement fixé	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	L'unité n'est pas correctement fixée sur le support	Décrochez l'appareil et vérifiez l'installation et l'emplacement du support de fixation
Faible puissance d'aspiration	La hauteur entre la hotte et la plaque de cuisson est trop elevée	Ajustez la hauteur entre 65-70 cm

Service consommateur

Si vous ne pouvez pas identifier la cause de la panne, éteignez votre appareil et contactez le service consommateur.

Numéro de série de l'appareil : où le trouver ?

Il est important d'informer le service consommateurs de la référence de votre produit ainsi que du numéro de série (à 16 chiffres qui commence par un 3) ; il peut être trouvé sur le certificat de garantie ou sur l'appareil.

Cela peut éviter des trajets inutiles aux techniciens, mais aussi des frais de déplacement non négligeables.

Protection de l'environnement

Cet appareil est produit conformément à la directive française 2012/19/EU concernant la mise au rebut des déchets d'équipements électriques et électroniques.

Le fait que cet article ait été réalisé en conformité avec les normes en vigueur contribue à prévenir toute conséquence nuisible pour l'environnement et la santé ; la simple mise au rebut de cet appareil provoquerait en revanche de graves dommages.

Ce symbole indique que ce produit ne peut en aucun cas être traité comme un déchet ménager ; il doit être remis à un centre de collecte chargé du recyclage des équipements électriques et électroniques.

Pour obtenir de plus amples détails au sujet du traitement, de l'élimination et du recyclage de cet appareil, contacter le service local de collecte des déchets ou bien s'adresser au magasin dans lequel l'article a été acheté.
