Marca	Hoover
Modelo	HDG9DCH3B
Tipo de produto	Coifa decorativa
Largura	90 cm
Altura da chaminé ajustável	Sim, extensível
Distância de montagem recomendada acima da placa de cozimento	65 a 75 cm
Alimentação elétrica	220-240 V ~ 50 Hz
Potência do motor	Não especificado, mas motor centrífugo potente
Número de velocidades	3 velocidades + função booster (5 minutos)
Tipo de evacuação	Extração (evacuação externa) ou reciclagem (filtro de carvão)
Iluminação	LED, máx 1,5 W (módulo completo com soquete e cabo)
Filtro de gordura	Metálico, lavável na máquina de lavar louça ou à mão
Filtro de carvão ativo	Opcional, substituição anual (apenas para reciclagem)
Função temporizador	Sim, ajustável até 60 minutos (conforme configuração)
Classe elétrica	Classe I (aterramento obrigatório)
Proteção contra refluxo de ar	Válvula de retenção fornecida
Dimensão da saída de ar	150 mm de diâmetro
Limpeza recomendada	Filtro de gordura: mensal; filtro de carvão: anual
Nível sonoro	Moderado (dados precisos não fornecidos)
Garantia	Padrão conforme a legislação (consultar o certificado)
Uso previsto	Doméstico apenas

Perguntas frequentes - HDG9DCH3B HOOVER

Qual é a altura de montagem recomendada entre a coifa e a placa de cozimento?

A distância recomendada está entre 65 e 75 cm para um melhor resultado de aspiração.

É necessário limpar o filtro de gordura?

Sim, é imperativo limpar o filtro de gordura todos os meses para evitar riscos de incêndio e manter uma boa potência de aspiração.

Como instalar um filtro de carvão ativo?

O filtro de carvão ativo é instalado após remover o filtro de gordura. Ele se posiciona no bloco do motor e se gira no sentido horário até encaixar. Verifique se está bem fixado.

O que fazer se a coifa vibrar fortemente?

Verifique se a turbina não está presa, se o motor está corretamente fixado e se a unidade está bem presa ao suporte de parede. Se o problema persistir, entre em contato com o serviço pós-venda.

Como substituir a iluminação LED?

Desconecte a coifa, remova o vidro desapertando os parafusos, desconecte o conector do módulo LED e substitua o conjunto que inclui a lâmpada, o soquete e o cabo. Os LEDs têm no máximo 1,5 W.

Posso usar a coifa sem evacuação externa?

Sim, no modo de reciclagem. Você deve instalar um filtro de carvão ativo (vendido separadamente) e não precisa de tubo de evacuação. O ar é filtrado e depois devolvido à cozinha.

A coifa funciona com temporizador?

Alguns modelos da gama HDG9DCH3B possuem um temporizador programável até 60 minutos (conforme a configuração do painel de controle). Consulte o seu manual para verificar as funções do seu modelo.

Que tipo de cabo de alimentação é fornecido?

A coifa é fornecida com um cabo de alimentação de 3 condutores (marrom para fase, azul para neutro, verde/amarelo para terra). O fusível recomendado é de 3 ampères.

Como ativar a função booster?

A função booster (velocidade máxima) é ativada pressionando o botão dedicado. Ela funciona por 5 minutos e depois o ventilador volta à velocidade anterior. É ideal para fumos ou vapores intensos.

Onde encontrar o número de série da coifa?

O número de série (16 dígitos começando com 3) está no certificado de garantia ou diretamente no aparelho. É necessário para contatar o serviço ao consumidor.

MANUAL DE UTILIZADOR HDG9DCH3B HOOVER

MANUAL DE INSTALAÇÃO E

UTILIZAÇÃO

SUMÁRIO

INTRODUÇÃO 203

PRECAUÇÕES DE SEGURANÇA 203

ESPECIFICAÇÕES 205

INSTALAÇÃO (VENTILAÇÃO PARA O EXTERIOR) 206

INSTALAÇÃO (VENTILAÇÃO INTERIOR) 217

DESCRIÇÃO DE COMPONENTES 218

MODO DE FUNCIONAMENTO 218

MANUTENÇÃO 223

RESOLUÇÃO DE PROBLEMAS 224

CONFORMIDADE COM AS DIRECTIVAS 225

PROTEÇÃO AMBIENTAL 225

Muito obrigado por ter escolhido este modelo.

Este manual de instruções foi concebido para lhe fornecer todas as instruções de instalação, utilização e manutenção do aparelho.

Para que consiga usar o aparelho corretamente, por favor leia o manual de instruções cuidadosamente antes de instalar e usar a chaminé.

Este eletrodoméstico foi concebido com materiais de alta qualidade e com design aerodinâmico. Equipado com um motor de grande potência e um ventilador centrífugo, também é dotado de grande poder de sucção, baixo nível de ruído, filtro anti-gordura e grande facilidade de montagem e instalação.

PRECAUÇÕES DE SEGURANÇA

Nunca deixe que crianças operem o aparelho.

Esta chaminé exaustor foi concebida apenas para uso doméstico, não está preparada para funcionar em churrascos, restaurantes de grelhados ou outras finalidades comerciais.

O filtro da chaminé deve ser limpo regularmente para que se mantenha em boas condições de utilização.

A limpeza deve ser feita de acordo com as instruções deste manual, longe de fontes de perigo, calor ou fogo.

Não deve ser apoiado ou encostado diretamente ao fogão ou placa.

A cozinha deve ser mantida em boas condições de limpeza e segurança.

Antes de ligar este eletrodoméstico, confirme se o cabo de alimentação elétrica está em boas condições. Se o cabo de alimentação fornecido estiver danificado, este deve ser substituído apenas por um profissional qualificado e certificado.

Deve existir, na cozinha onde o aparelho for instalado, uma boa ventilação sempre que este funcione ao mesmo tempo que esquentadores, caldeiras ou outros aparelhos que consumam gás ou outros combustíveis.

O ar que é extraído por esta chaminé não deve sair ou ser descarregado pelo mesmo local por onde se escoam fumos ou outros gases de combustível a ser consumido.

As regulamentações relativas à descarga de ar devem ser cumpridas. Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas.

reduzidas, falta de experiência e conhecimento, a menos que sejam supervisionadas e tenham recebido instruções específicas por parte de uma pessoa responsável pela sua segurança.

As crianças devem ser supervisionadas para garantir que não brincam com este eletrodoméstico.

Nunca acenda fogo (mesmo que seja "flambé") muito perto desta chaminé. A chaminé não deve ser instalada por cima de um fogão que tenha mais de 4 queimadores ou zonas de aquecimento.

• Deverá haver ventilação adequada da sala quando o exaustor for usado ao mesmo tempo que aparelhos queimando gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam o ar de volta para a sala); - os detalhes sobre o método e a frequência da limpeza. - existe risco de incêndio se a limpeza não for realizada de acordo com as instruções; - não acenda fogo por baixo do exaustor;
• CUIDADO: As peças acessíveis podem ficar quentes quando usadas com utensílios de cozinha.

Risco de choque elétrico

Ligue este equipamento exclusivamente a uma tomada com ligação à terra. Se tiver dúvidas, esclareça-as com um profissional qualificado na matéria.

O não cumprimento destas instruções pode resultar em morte, incêndio ou choque elétrico.

O objetivo desta lâmpada é fornecer iluminação para uso do produto.

Instalação elétrica

Toda a instalação deve ser realizada por uma pessoa competente ou qualificada.

eletricista. Antes de ligar a fonte de alimentação, certifique-se de que a tensão corresponde à tensão na placa de classificação.

Conexão direta

O aparelho deve ser ligado diretamente à corrente usando um disjuntor omnipolar com uma abertura mínima de 3mm entre os contactos.

O instalador deve assegurar que a conexão elétrica correta tenha sido feita e que está de acordo com o DIAGRAMA de fiação.

O cabo não deve estar dobrado ou comprimido.

Verifique regularmente a ficha de alimentação e o cabo de alimentação quanto a danos.

Se o cabo de alimentação estiver danificado, deve ser substituído por um cabo especial ou montagem disponível do fabricante ou seu agente de serviço.

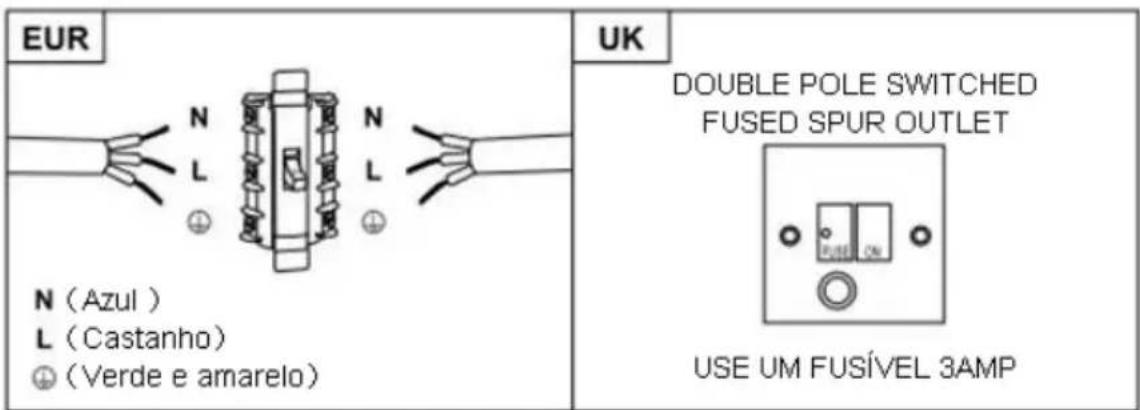

AVISO: Este é um aparelho da Classe I e DEVE ser aterrado.

Este aparelho é fornecido com um cabo de rede de 3 cores como segue:

Castanho = L ou Vivo

Azul = N ou Neutro

Verde e amarelo = E ou Terra

O fusível deve ser classificado em 3 Amps.

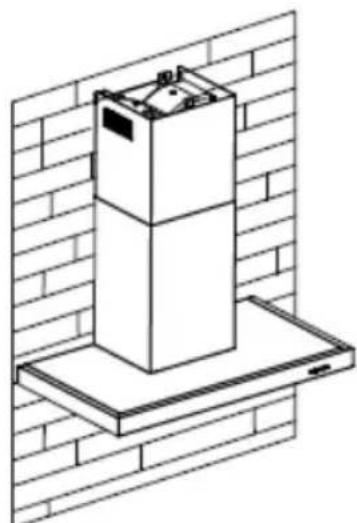

Lista de acessórios para instalação standard

Especificações	Imagem ilustrativa	Qtd
Revestimento		1
Zona de cima da chaminé		1
Zona de baixo do da chaminé		1
Calha de baixo da chaminé		1
Calha de cima da chaminé		1
Calha para pendurar		1
φ8 buchas φ8×φ6 de cor branca		9
Parafusos ST4.0×30		9
φ7.2 parafusos ST4.0×8		2

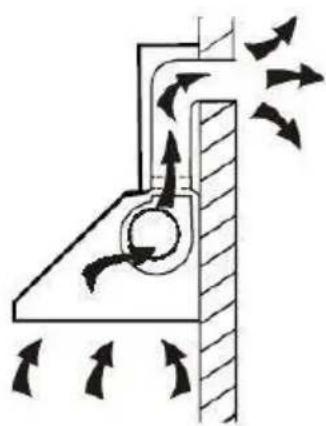

INSTALAÇÃO (ventilação para o exterior - fixação na parede)

Se tiver uma saída de ar para o exterior, o exaustor pode ser ligado como demonstrado na imagem em boa, por meio de uma conduta de extração (esmalte, alumínio, tubo flexível de material que não seja inflamável e que tenha um diâmetro interior de 150 mm).

1. Antes da instalação desligue a alimentação e retire a tomada/ficha por questões de segurança.

1. A chaminé deve ser colocada a uma distância de 65 a 75 cm acima do fogão ou placa para se conseguirem os melhores resultados.

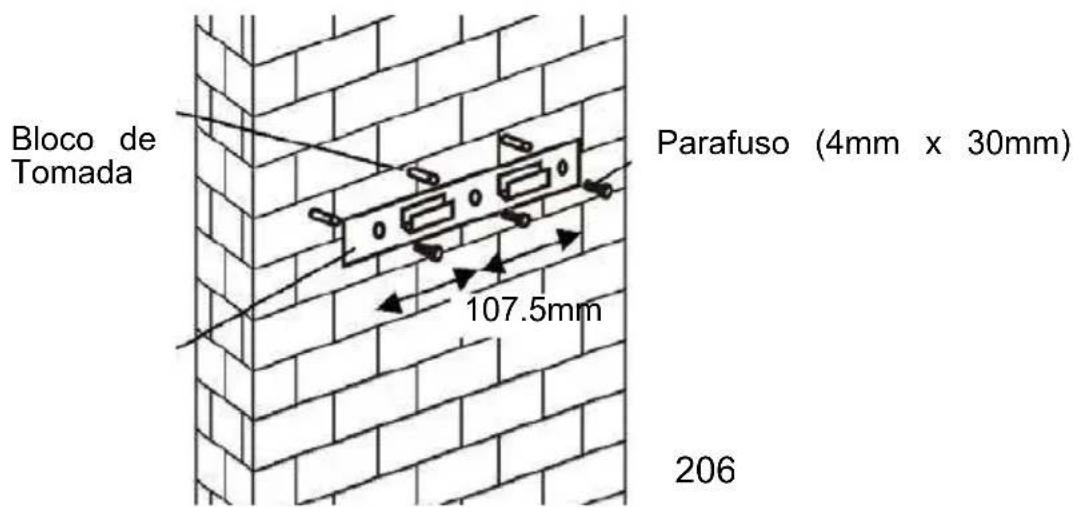

1. Faça 3 orifícios de 8mm para colocar o suporte. Ajuste o suporte à parede com os parafusos e aperte-os até o suporte estar bem fixado.

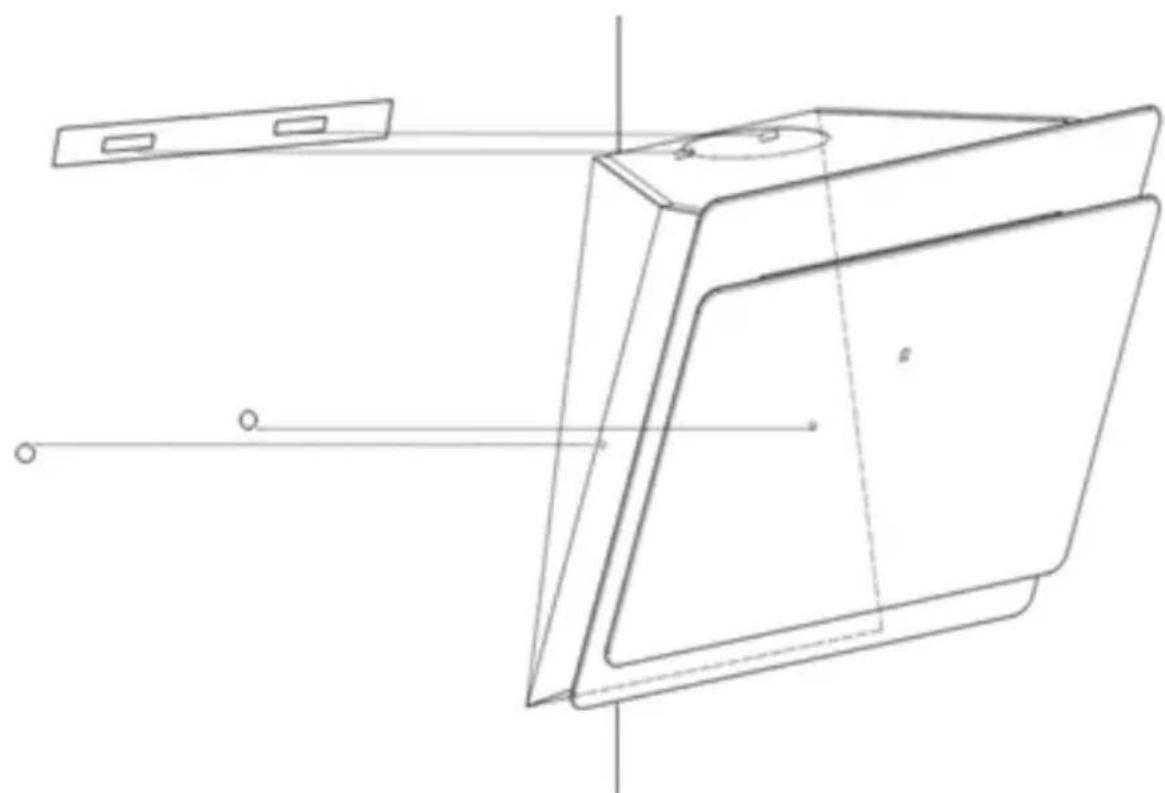

Para modelos com painel inclinado

• Necessita de fazer buracos extra de 2 x 8 mm e fixar com parafusos antes da instalação.

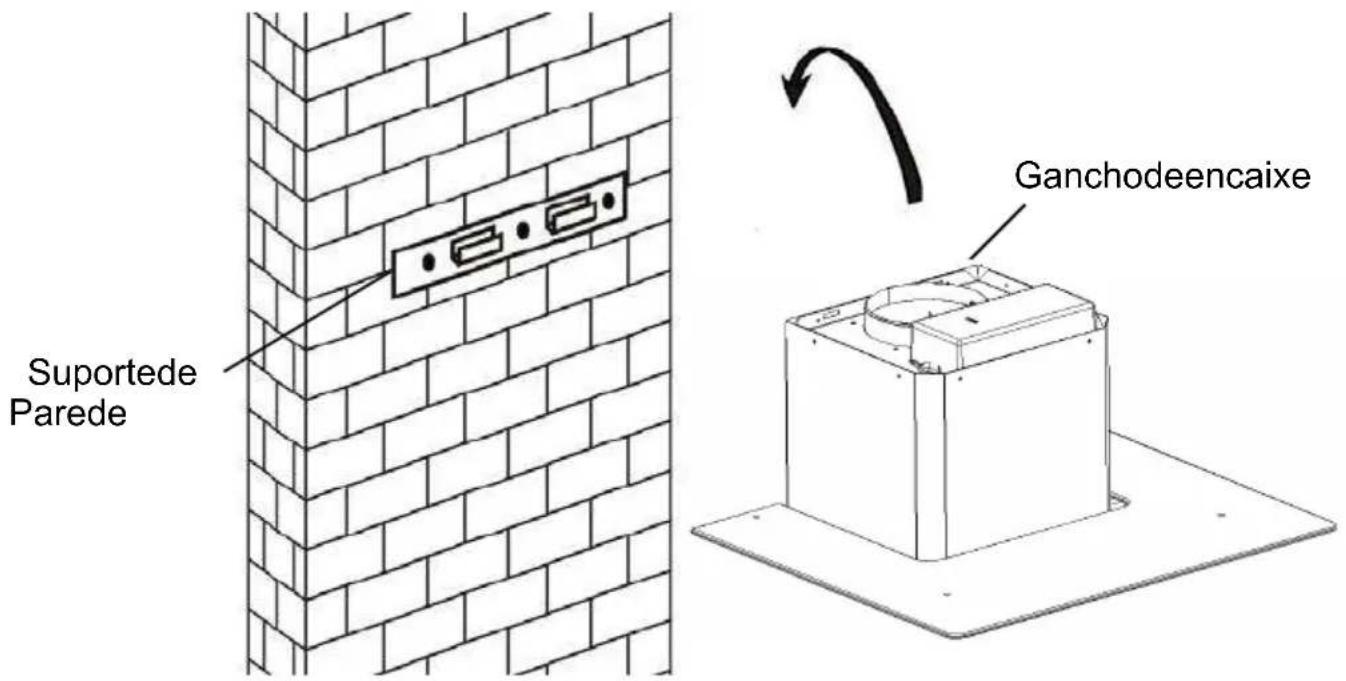

1. Levante e segure a chaminé e encaixe-a no suporte de parede. Depois de este ser colocado.

1. Fixe a válvula unidirecional para a saída de ar do exaustor. De seguida, encaixe o tubo de saída do ar na válvula, como se exemplifica de seguida no desenho.

6.

i. Coloque a parte de vidro na posição correta, no extremo da chaminé.

ii. Aperte os 4 parafusos, mas não faça demasiada força para não correr o risco de partir ou rachar o vidro. Molhe ligeiramente antes de apertar os parafusos.

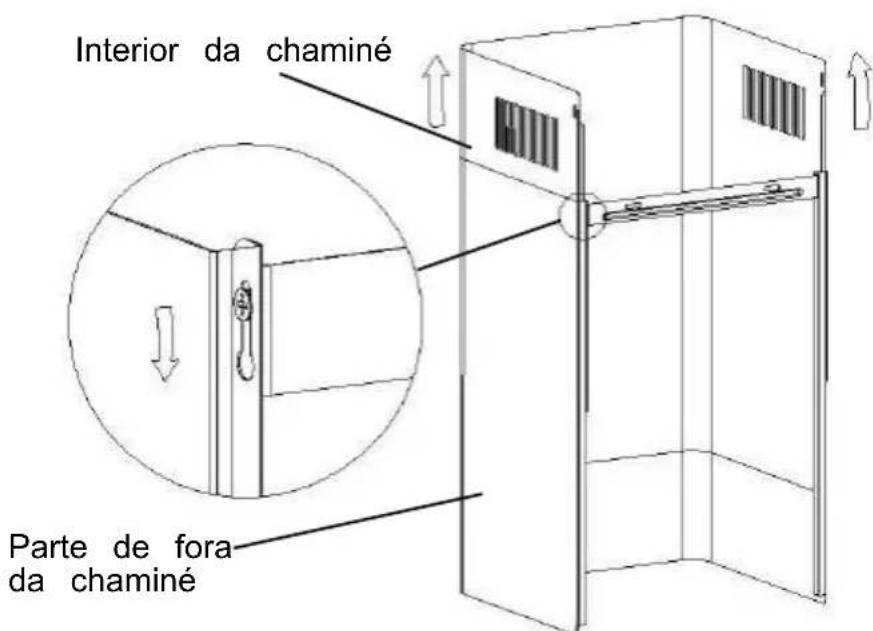

i. Coloque a parte de dentro da chaminé dentro da parte exterior e ajuste até à altura pretendida.

ii. Faça deslizar a chaminé para fazer a altura. Deve deslizar a parte de dentro e a parte de fora até obter a altura pretendida. Quando a altura desejada for alcançada, fixe os parafusos no orifício para fixar as duas partes da chaminé, conforme às imagens.

8.

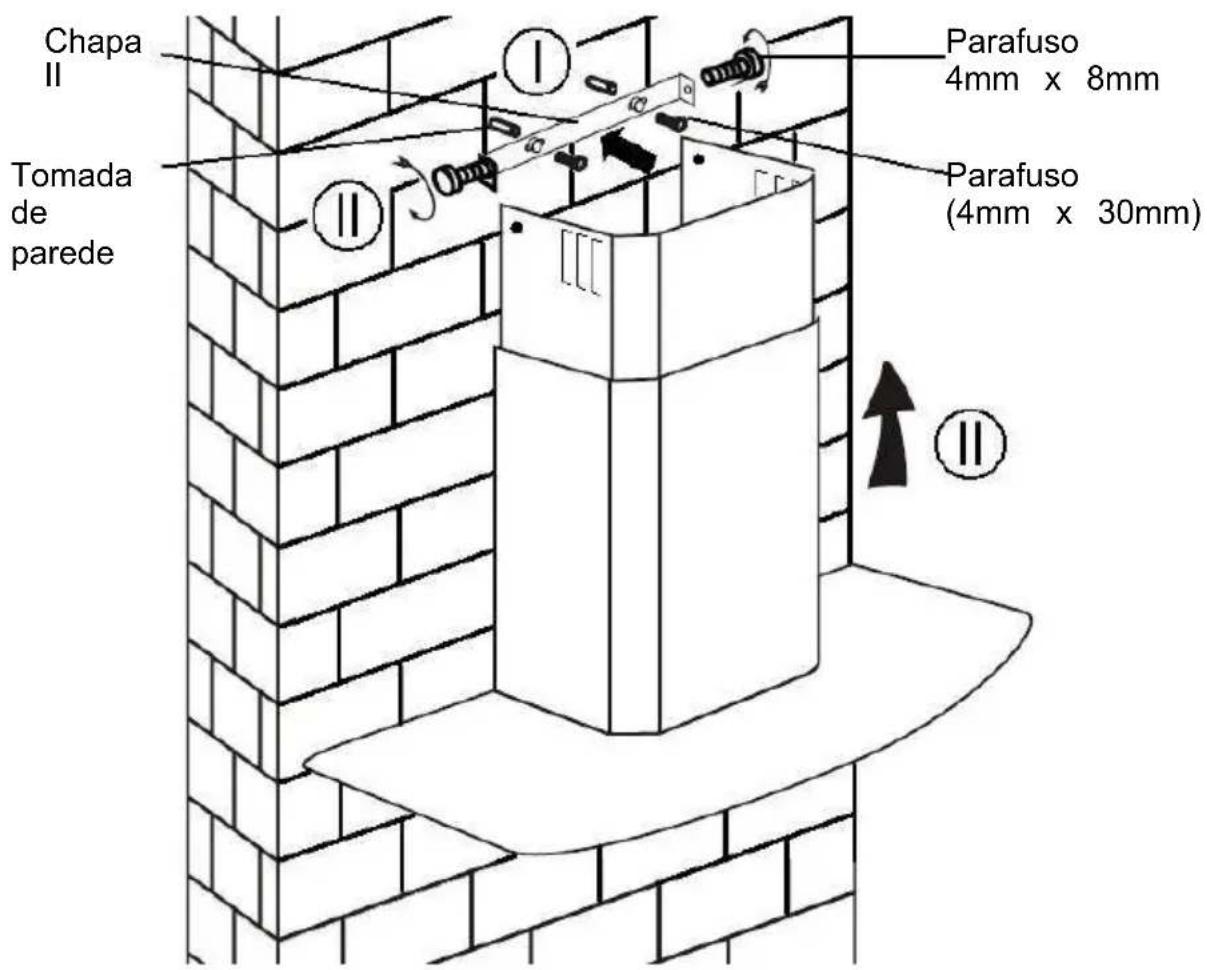

i. Faça 2 orifícios de 8mm para fixar a chapa II. Fixe e aperte, com os 2 parafusos fornecidos, a chapa na parede. ii. Encoste e fixe a chaminé à parede, unindo-a à chapa, e coloque os 2 parafusos fornecidos. Certifique-se de que fica bem presa, fixa e firme.

Lista de acessórios para instalação standard

Especificações Imagem ilustrativa Qtd
defletordear		1
suporte		1
Fisher		2
Viti ST4.0×30		2
Viti ST3.5×12		2

1. Antes da instalação, curve ambas as extremidades do suporte, como mostra a imagem abaixo:

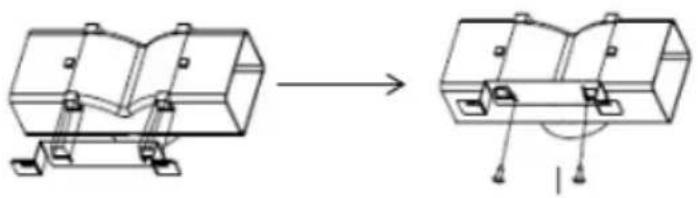

2. Fixe o suporte na tomada de plástico em forma de T com os parafusos 2 pcs ST3.5x12mm fornecidos.

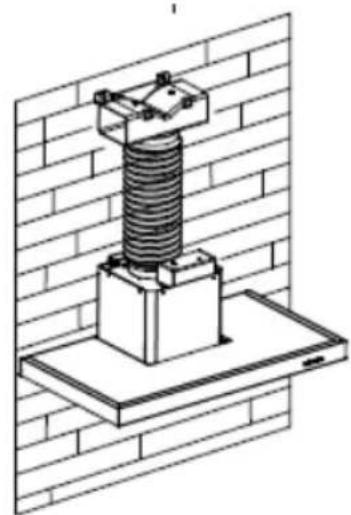

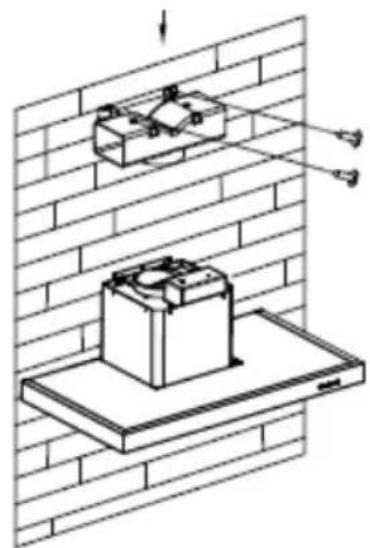

3. Faça 2 orifícios para acomodar as buchas, depois aperte e aperte o suporte na parede com os parafusos 2 pcs ST4x30mm fornecidos.

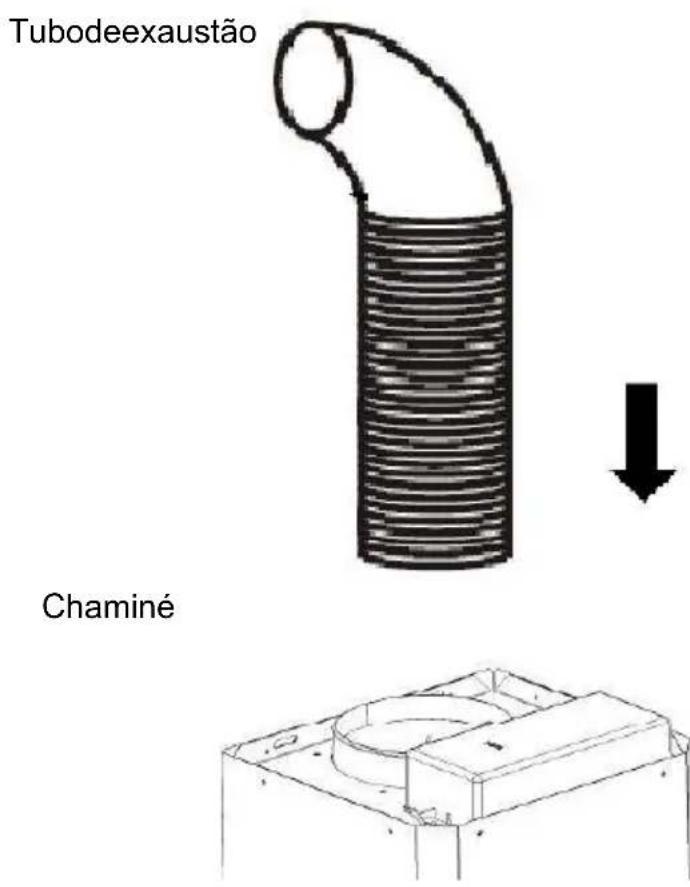

1. Conecte o tubo de escape na saída de ar do exaustor, como mostrado abaixo:

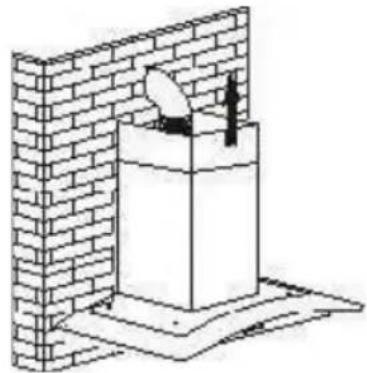

5. Instale a chaminé na unidade e corrija-a.

Por favor, note: a tomada de plástico em forma de T e as abas em V não poderão ser usadas ao mesmo tempo. Você pode usá-los de duas maneiras: 1) Adicione v-flap na tomada existente; 2) Use uma tomada de plástico em forma de T, não adicione o v-flap.

Nota: O produto é fornecido com o acessório v-flap. Este acessório não é obrigatório para instalação, operação e uso do produto.

Lista de acessórios para instalação standard

Especificações Imagem ilustrativa Qtd
defletordear
suporte
Fisher
Viti ST4.0×30
Viti ST3.5×12

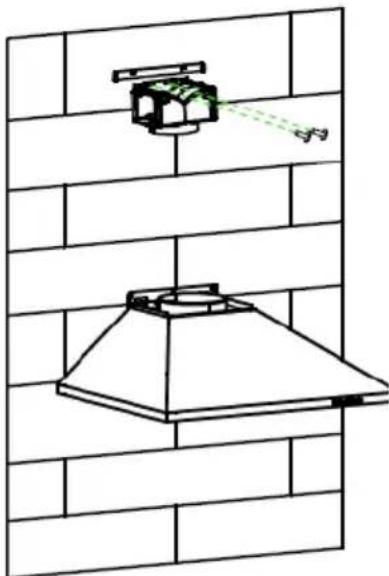

INSTALAÇÃO (DEFLETOR DE AR PARA MODELOS PIRÂMIDOS E SLANT):

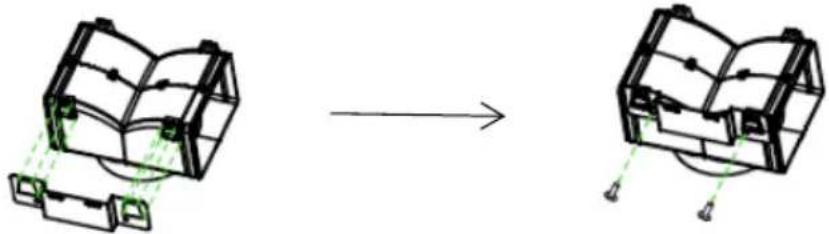

1. Fixe o suporte na tomada de plástico em forma de T com os parafusos 2 pcs ST3.5x12mm fornecidos, conforme mostrado abaixo.

2. Fure 2 orifícios na parede para acomodar os bujões de parede e, em seguida, aperte e aperte o suporte na parede com os parafusos 2 pcs ST4x30mm fornecidos.

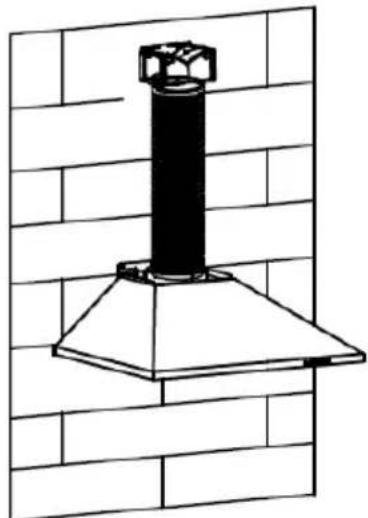

1. Fixe o tubo de escape na saída de ar do exaustor, como mostrado abaixo:

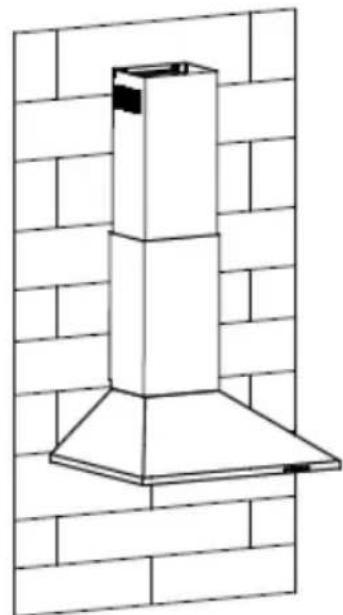

4. Instale a chaminé na unidade e corrija-a.

Por favor, note: a tomada de plástico em forma de T e as abas em V não poderão ser usadas ao mesmo tempo. Você pode usá-los de duas maneiras: 1) Adicione v-flap na tomada existente; 2) Use uma tomada de plástico em forma de T, não adicione o v-flap.

Nota: O produto é fornecido com o acessório v-flap. Este acessório não é obrigatório para instalação, operação e uso do produto.

INSTALAÇÃO (VENTILAÇÃO INTERIOR)

Se não dispõe de uma saída de ar para o exterior, não é necessário tubo de exaustão. A montagem e instalação é idêntica à indicada, no caso de a ventilação ser feita para o exterior.

O filtro de carvão ativado pode ser usado para captar e eliminar odores complicados. Para instalar este filtro, deve destacar primeiro o filtro de gordura. Pressione a tranca e puxe-o para baixo.

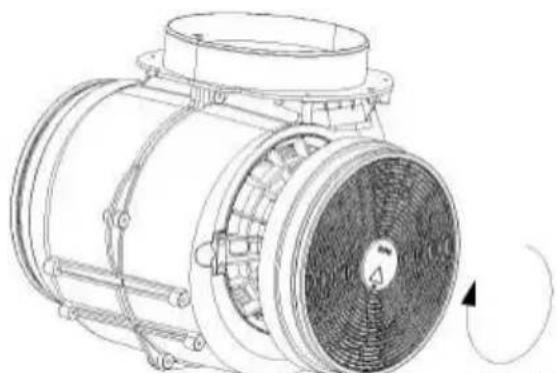

Instale o filtro de carvão ativado no suporte e rode-o no sentido dos ponteiros do relógio. Repita a mesma operação na outra parte.

NOTA:

FECHAR

Certifique-se de que os filtros estão trancados com segurança. Caso contrário, poderão soltar-se e causar danos. Quando o filtro de carvão ativado funciona, o poder de sucção será menor.

DESCRIÇÃO DOS COMPONENTES

CONFIGURAÇÃO 1

1

2

3

FUNCIONAMENTO

Botão 1

O botão tem luz indicadora de fundo. Quando você pressiona o botão, o backlight está ligado e o ventilador está ligado em baixa velocidade. Quando pressionar novamente, ele desligará o ventilador.

Esta velocidade é realizada para ventilação da cozinha. Não usada para cozeduras e cozinhados que não produzam muito vapor.

Botão 2

O botão está com luz indicadora de fundo, quando você pressiona o botão, o backlit está ligado e o ventilador está ligado em velocidade média. Quando pressionar novamente, ele desligará o ventilador.

Esta velocidade é ideal para ventilação na maior dos cozinhados a realizar numa cozinha

Botão 3

O botão está com o indicador iluminado, quando você pressiona o botão, o backlit está ligado e o ventilador está ligado em alta velocidade. Quando pressionar novamente, ele desligará o ventilador.

Função utilizada para cozinhados que produzem muito vapor, fumaças e cheiros.

Nestes casos, pressione o botão correspondente à velocidade mais alta para uma efetiva ventilação e extração de fumos.

NOTA: Se os botões de velocidade lenta, média e alta estiverem pressionados e selecionados ao mesmo tempo, o comando que está ativado é o de velocidade mais alta.

Botão da luz

CONFIGURAÇÃO 2

0 1 2 3

FUNCIONAMENTO

Botão Off O

É usado para desligar o ventilador

Botão de velocidade lenta 1

Esta velocidade é utilizada para ventilação da cozinha. Não é usada para cozeduras e cozinhados que não produzam muito vapor.

Botão de velocidade média 2

Esta velocidade é ideal para ventilação na maioria dos cozinhados a realizar numa cozinha.

Botão de alta velocidade 3

Função utilizada para cozinhados que produzem muito vapor, fumos e cheiros. Nestes casos, pressione o botão correspondente à velocidade mais alta para uma efetiva ventilação e extração de fumos.

NOTA: Se os botões de velocidade lenta, média e alta estiverem pressionados e selecionados ao mesmo tempo, o comando que está ativado será o de velocidade mais alta.

Botão da luz

CONFIGURAÇÃO 3

Botão On / Off

É usado para ligar / desligar o ventilador

Botão de aumento de velocidade

Para aumentar a velocidade do ventilador

Botão de diminuição de velocidade

Para diminuir a velocidade do ventilador.

Botão de luz

Tela digital

Indicação da velocidade do ventilador: "1" para a velocidade baixa, "2" para a velocidade média, "3" para alta velocidade, "4" para função Booster.

Temporizador rápido: Prima e mantenha durante 1 segundo, o display digital irá piscar e em 5 minutos regressiva, após 5 minutos o motor e a luz vão desligar automaticamente e o buzzer soará por 1 segundo.

Função Booster

Esta chaminé tem função booster. Para a ativar, pressione + para a velocidade 4, a chaminé vai entrar na velocidade máxima/extra e ficará assim por 5 minutos, após o que vai abrandar novamente para a velocidade em que estava anteriormente.

CONFIGURAÇÃO 4

Botão do temporizador

1. Definir a hora do dia

Quando o capô estiver no modo de espera (o motor não está funcionando), pressione o botão do timer para entrar na configuração da hora.

Pressione a tecla 'Velocidade da ventoinha' para definir a hora do dia e pressione a tecla 'Luz' para definir os minutos.

1. Configurando o timer

Quando o exaustor estiver no modo de operação, pressione o botão do temporizador para definir a contagem regressiva.

Pressione o botão do temporizador e a contagem regressiva aumenta um minuto. A contagem regressiva máxima é de 60 minutos.

Botão de redução de velocidade

Para diminuir a velocidade do ventilador.

Botão Speed plus

Para acelerar a velocidade do ventilador

Botão LIGHT

Para iluminação ON e OFF.

Tela de LCD

1. Símbolo do motor, gira quando o motor estiver funcionando;
2. Exibição do tempo;
3. O símbolo do temporizador aparecerá quando o temporizador estiver definido e contando;
4. Símbolo de luz;
5. Velocidade do motor;
6. Símbolo de velocidade turbo, aparecerá quando a velocidade for a mais alta definida;
7. Símbolo de alarme, aparecerá 5 segundos quando a contagem regressiva do timer terminar.
8. Alarme de limpeza, aparece quando o tempo total de trabalho é de até 14 horas ou pela primeira vez às vezes a conexão.

CONFIGURAÇÃO 5

B

MODO DE ESPERA.

Após conectar, toda a iluminação, SYSTEMA no modo STANDBY.

1 Botão de baixa velocidade

É usado para ventilação na cozinha. É apropriado para ferver e cozimento que não produz muito vapor.

2 Botão de velocidade média

A velocidade do fluxo de ar é ideal para ventilação na operação padrão de cozimento.

3 Botão de alta velocidade

Quando houver alta densidade de fumaça ou vapor, pressione o botão de alta velocidade para obter uma ventilação eficaz.

B Função Booster

Esta chaminé tem função booster. Para a ativar, pressione B para a velocidade 4, a chaminé vai entrar na velocidade máxima/extra e ficará assim por 5 minutos, após o que vai abrandar novamente para a velocidade em que estava anteriormente.

Leve

Para iluminação ON e OFF.

Antes de limpar a chaminé, desligue-a e retire a ficha da tomada.

I. Limpeza Regular

Utilize um pano macio embebido em água morna e um detergente doméstico suave (da loiça, por exemplo). Lave com o pano e o detergente com água, utilizando simplesmente as mãos. Não recorra a materiais de metal, como escovas de dentes metálicas ou outras, para limpar o aparelho.

ATENÇÃO: Limpe este filtro todos os meses para prevenir qualquer risco de incêndio.

O filtro absorve gorduras, fumo e poeiras. A saturação do filtro afeta diretamente a eficiência do exaustor. Se não estiver limpo, os resíduos de gordura (potencialmente inflamáveis) não saturam no filtro. Por isso, deve ser limpo e lavado com detergente doméstico (detergente da loiça ou outro tipo de detergente utilizado em limpezas domésticas).

Aplica-se exclusivamente ao aparelho instalado como unidade de renovação e circulação do ar (sem ventilação para o exterior). Este filtro absorve os cheiros e deve ser substituído pelo menos uma vez por ano, dependendo da frequência com que é utilizado.

IV. Trocar uma lâmpada

Retire os parafusos do vidro, depois retire a campânula de vidro. Determine qual a lâmpada que precisa de ser substituída e retire-a. Vai encontrar as lâmpadas dentro da secção de iluminação.

Desligue o ponto de luz e elimine os porta-lâmpadas, os casquilhos, retirando-os da chaminé. Importante: não é possível substituir as lâmpadas individualmente, tem que adquirir o suporte para lâmpadas, o sistema de fixação e as lâmpadas, uma peça completa que existe disponível no mercado (Luz LED: G4, MAX 1.5W).

Substitua as lâmpadas, o porta-lâmpadas e todo o kit, tal como estavam os originais. De seguida volte a ligar o ponto de luz. Volte a colocar a campânula de vidro e aperte bem os parafusos.

RESOLUÇÃO DE PROBLEMAS

Problema Causa possível Solutação
A luz acende, mas o ventilador não funciona	A pá do ventilador pode estar pressa.	Desligar a chamé, que deve se reparada por um profissional qualificado da assistência técnica
	O motor pode estar avariado	Substitui a lâmpada por uma boa e adequada
Luz e ventilador não funciona	Lâmpada fundida.	Ligue novamente um cabo de alimentação.
	Cabo de alimentação danificado ou parte	Desligar a chamé, que deve se reparada por um profissional qualificado da assistência técnica
Vibração se barulhos na chamíne	A pá do ventilador está daraficada	Desligar a chamé, que deve se reparada por um profissional qualificado da assistência técnica
	A pá do motor pode não estar correctamente fixada.	Desligar a chamé, que deve se reparada por um profissional qualificado da assistência técnica
	A chamíne pode não estar correctamente assente e fixa no suporte	Retire a chamé e verifique se suporte ondê esta encaixa está devidamente localizo e fixado.
A performance/ poder de sucção está fracos	Pode existir uma distância demasiado grande entre a chamíne e o fogão ou placata	Reajustar a distância para 65 a 75cm entre a chamíne e o fogão

SERVIÇO DE ASSISTÊNCIA AO CLIENTE

Se não conseguir identificar a causa da avaria ou anomalia de funcionamento, desligue o aparelho e contacte o Serviço de Assistência Técnica.

Número de série do produto: não consegue encontrá-lo?

É muito importante que informe o Serviço de Assistência Técnica do código e respectivo número de série do produto (um Código de 16 caracteres que começa pelo número 3), que pode ser encontrado no Certificado de Garantia ou na pequena placa de identificação situada no aparelho. Este passo vai fazer uma deslocação inútil dos técnicos para verificarem o número de série. Evita ainda gastos desnecessários e possíveis reclamações.

PROTEÇÃO AMBIENTAL

Resíduos ou lixo elétrico, eletrodomésticos antigos, usados ou estragados não devem ser eliminados e

deitados fora com o lixo habitual do dia-a-dia. Por favor informe-se na sua localidade, com as autoridades locais, onde existem locais para depósito e posterior

reciclagem de eletrodomésticos e material elétrico.

Ao garantir que este produto é corretamente eliminado, sendo depositado nos locais adequados, está a prevenir potenciais consequências negativas para o ambiente e para a saúde humana, que poderiam ser causadas pelo tratamento inadequado deste tipo de lixo.

A eliminação do produto deve ser feita em conformidade com as normas ambientais em vigor em cada país e com as normas europeias, se for o caso.

Para obter informações mais detalhadas sobre o tratamento no fim de vida e reciclagem do produto, entre em contacto com os serviços locais de reciclagem e de recolha de lixo ou com o estabelecimento onde adquiriu o produto.

MANUAL DE UTILIZARE SI INSTALLARE

CONTEÚDO

INTRODUÇÃO 227

MEDIDAS DE SEGURANÇA 228

ESPECIFICAÇÕES 230

INSTALAÇÃO (EVACUAÇÃO PARA O EXTERIOR) 231

INSTALAÇÃO (VENTILAÇÃO NO INTERIOR) 242

DESCRIERE COMPONENTE 243

OPERARE 243

MENTENANTÄ 248

PROBLEM TEHNICE 249

CONFORMITAREA CU DIRECTIVELE 250

PROTECTIA MEDIULUI INCONJURATOR 250

CUMPLIMIENTO DE DIRECTIVAS 299

PROTECCION MEDIAMBIENTAL 300

INTRODUCCION
