HDG9DCH3B - Afzuigkap HOOVER - Gratis gebruiksaanwijzing en handleiding

Merk	Hoover
Model	HDG9DCH3B
Producttype	Decoratieve afzuigkap
Breedte	90 cm
Verstelbare schoorsteenhoogte	Ja, uitschuifbaar
Aanbevolen montageafstand boven het kookoppervlak	65 tot 75 cm
Voeding	220-240 V ~ 50 Hz
Motorvermogen	Niet gespecificeerd, maar krachtige centrifugaalmotor
Aantal snelheden	3 snelheden + boosterfunctie (5 minuten)
Afvoertype	Afzuig (externe afvoer) of recirculatie (koolstoffilter)
Verlichting	LED, max 1,5 W (volledige module met fitting en kabel)
Vetfilter	Metaal, vaatwasmachinebestendig of handwas
Actief koolstoffilter	Optioneel, jaarlijks vervangen (alleen voor recirculatie)
Timerfunctie	Ja, instelbaar tot 60 minuten (afhankelijk van configuratie)
Elektrische klasse	Klasse I (aardverplichting)
Terugslagbeveiliging	Terugslagklep meegeleverd
Luchtafvoerdiameter	150 mm diameter
Aanbevolen reiniging	Vetfilter: maandelijks; koolstoffilter: jaarlijks
Geluidsniveau	Matig (precieze gegevens niet verstrekt)
Garantie	Standaard volgens wetgeving (raadpleeg het certificaat)
Beoogd gebruik	Alleen huishoudelijk gebruik

Veelgestelde vragen - HDG9DCH3B HOOVER

Wat is de aanbevolen montagehoogte tussen de afzuigkap en het kookoppervlak?

De aanbevolen afstand is tussen 65 en 75 cm voor het beste afzuigresultaat.

Moet het vetfilter worden gereinigd?

Ja, het is verplicht om het vetfilter maandelijks te reinigen om brandgevaar te voorkomen en een goed afzuigvermogen te behouden.

Hoe installeer ik een actief koolstoffilter?

Het actieve koolstoffilter wordt geïnstalleerd nadat het vetfilter is verwijderd. Het wordt in het motorblok geplaatst en met de klok mee gedraaid tot het vastklikt. Controleer of het goed vastzit.

Wat te doen als de afzuigkap sterk trilt?

Controleer of de turbine niet vastzit, de motor goed is bevestigd en de unit stevig aan de muurbevestiging hangt. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe vervang ik de LED-verlichting?

Koppel de afzuigkap los, verwijder het glas door de schroeven los te draaien, ontkoppel de connector van de LED-module en vervang de volledige set bestaande uit lamp, fitting en kabel. De LEDs zijn maximaal 1,5 W.

Kan ik de afzuigkap gebruiken zonder externe afvoer?

Ja, in recirculatiemodus. U moet een actief koolstoffilter installeren (apart verkrijgbaar) en u heeft geen afvoerslang nodig. De lucht wordt gefilterd en teruggevoerd naar de keuken.

Werkt de afzuigkap met een timer?

Sommige modellen uit de HDG9DCH3B-serie hebben een programmeerbare timer tot 60 minuten (afhankelijk van de configuratie van het bedieningspaneel). Raadpleeg uw handleiding om de functies van uw model te controleren.

Welk type voedingskabel wordt meegeleverd?

De afzuigkap wordt geleverd met een 3-aderige netsnoer (bruin voor fase, blauw voor nul, groen/geel voor aarde). De aanbevolen zekering is 3 ampère.

Hoe activeer ik de boosterfunctie?

De boosterfunctie (maximale snelheid) wordt geactiveerd door op de speciale knop te drukken. Deze werkt gedurende 5 minuten en daarna keert de ventilator terug naar de vorige snelheid. Ideaal voor sterke rook of dampen.

Waar vind ik het serienummer van de afzuigkap?

Het serienummer (16 cijfers beginnend met 3) staat op het garantiecertificaat of direct op het apparaat. Het is noodzakelijk om contact op te nemen met de klantenservice.

GEBRUIKSAANWIJZING HDG9DCH3B HOOVER

Wij danken u dat u voor deze afzuigkap koos.

Lees de inhoud van dit boekje eerst grondig door, want het bevat belangrijke informatie voor een veilige installatie, gebruik en onderhoud.

De afzuigkap is gemaakt van materialen van hoge kwaliteit en met een gestroomlijnd design. Het toestel is uitgerust met een elektrische motor met een groot vermogen en een centrifugeventilator en het biedt ook een sterke zuigkracht, weinig geluid, anti-vetfilters en een gemakkelijke installatie van het toestel.

VEILIGHEIDSVOORSCHRIFTEN

Laat kinderen niet met het toestel spelen.

De afzuigkap is bestemd voor huishoudelijk gebruik en is niet geschikt voor de barbecue en voor commerciële doeleinden.

De afzuigkap en de filters moeten regelmatig onderhouden worden voor een efficiënte werking.

Onderhoud de afzuigkap zoals uitgelegd in de gebruiksaanwijzing en houd het toestel ver van vuur.

Vermijd het rechtstreeks bakken op het kookfornuis.

Laat de keuken goed ventileren.

Voordat u de afzuigkap gebruikt, controleer dat het netsnoer niet beschadigd is. Een beschadigd netsnoer moet vervangen worden door een gekwalificeerde dienstpersoon.

Er moet voldoende ventilatie in de ruimte zijn wanneer de afzuigkap tegelijkertijd met gastoestellen of andere brandstoffen werkt.

De lucht moet worden afgevoerd via een rookkanaal dat gebruikt wordt voor het afzuigen van rook van apparaten die op gas of andere brandstoffen werken.

Richtlijnen betreffende de afvoer van lucht moeten worden gevolgd. Het toestel kan niet gebruikt worden door personen (kinderen inbegrepen) met lage fysische, sensorische en mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden begeleid door een volwassen persoon voor het gebruik van het apparaat en dit voor hun veiligheid. Zorg ervoor dat kinderen niet met het toestel spelen.

Gebruik geen flambe onder het toestel.

De afzuigkap is niet geschikt voor kookplaten met meer dan 4 branders.

• Er moet voldoende ventilatie van de ruimte zijn wanneer de afzuigkap tegelijkertijd wordt gebruikt als apparaten die gas of andere brandstoffen verbranden (niet van toepassing op apparaten die alleen de lucht terug de kamer in blazen);
• de details betreffende de methode en frequentie van reiniging.
• er is brandgevaar als de reiniging niet volgens de instructies wordt uitgevoerd; - vlam niet onder de afzuigkap;
• VOORZICHTIG: toegankelijke delen kunnen heet worden bij gebruik met kooktoestellen.

Gevaar voor elektrische schokken

De stekker van dit apparaat enkel in een goed geaard stopcontact plaatsen. In geval van twijfel advies inwinnen van een gekwalificeerde technicus. Als u deze instructies niet opvolgt kan dit leiden tot de dood, vuur of een elektrische schok.

De lamp die in dit product wordt gebruikt, is niet geschikt voor gebruik in de verlichting van een

kamer. Het doel van deze lamp is om verlichting te bieden voor het gebruik van het product.

Alle installatie moet worden uitgevoerd door een bevoegd persoon of gekwalificeerd elektricien. Controleer voordat u de netvoeding aansluit of de netvoeding is aangesloten of de spanning overeenkomt met de spanning op het typeplaatje.

Directe verbinding

Het apparaat moet rechtstreeks op het lichtnet worden aangesloten met behulp van een omnipolaire stroomonderbreker met een minimale opening van 3 mm tussen de contacten.

De installateur moet ervoor zorgen dat de juiste elektrische aansluiting heeft gemaakt en dat deze voldoet aan het bedradingsschema.

Controleer de stekker en het netsnoer regelmatig op beschadigingen. Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of montage verkrijgbaar bij de fabrikant of diens serviceagent.

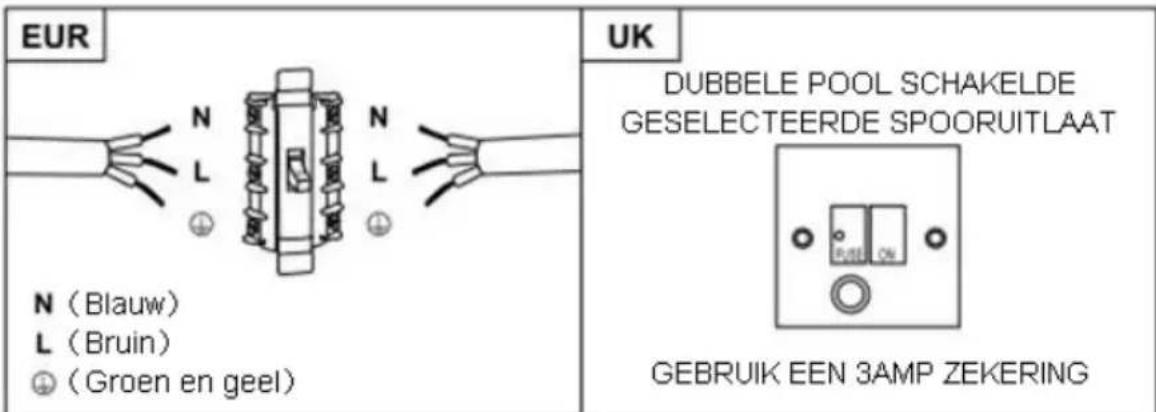

WAARSCHUWING: Dit is een Klasse I-apparaat en MOET worden geaard

Dit apparaat wordt geleverd met een 3-aderige netkabel, gekleurd als volgt:

Bruin = L of Leven

Groen en geel = E of Aarde

De zekering moet een vermogen hebben van 3 Ampere.

Standaard Installatie - Accessoires Lijst

Spec.	Illustratie	Hoeveelheid
Omhulsel		1
Bovenstuk schouw 500mm		1
Onderstuk schouw 500mm		1
Console voor onderstuk schouw		1
Console voor bovenstuk schouw		1
Plaat met haakjes		1
φ8 pluggen φ8×φ6 Witte kleur		9
Schroeven ST4.0×30		9
φ7.2 Schroeven ST4.0×8		2

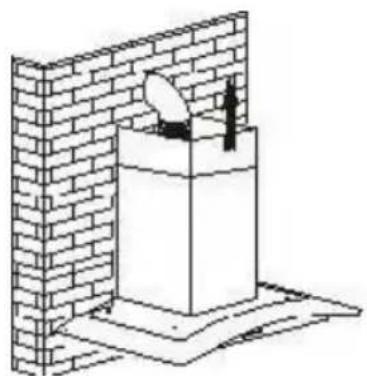

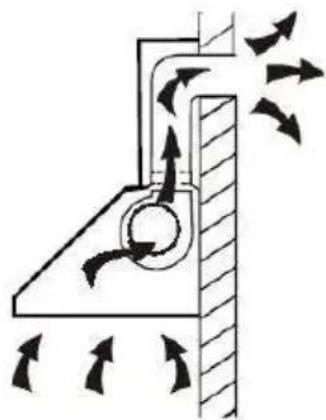

Indien u beschikt over een uitgang naar buiten, dan kunt u uw afzuigkap installeren zoals hieronder afgebeeld, met een afzuigkanaal (email, aluminium, flexibele buis of ontvlambaar materiaal met een binnendiameter van 150mm), aansluiten.

1. Voordat u de afzuigkap aanlegt, moet het toestel uitgeschakeld worden en de stekker uit het stopcontact worden gehaald.

1. De afzuigkap moet op een afstand van 65 tot 75 cm boven de kookplaat worden geplaatst.

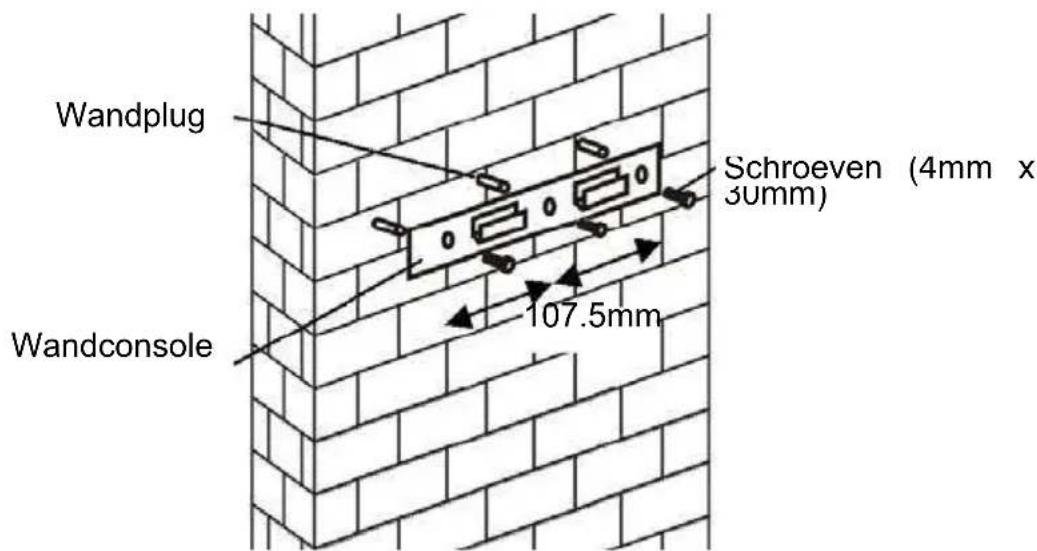

1. Boor gaten van 3 x 8mm voor de console. Maak de console stevig aan de wand via de bijgeleverde schroeven.

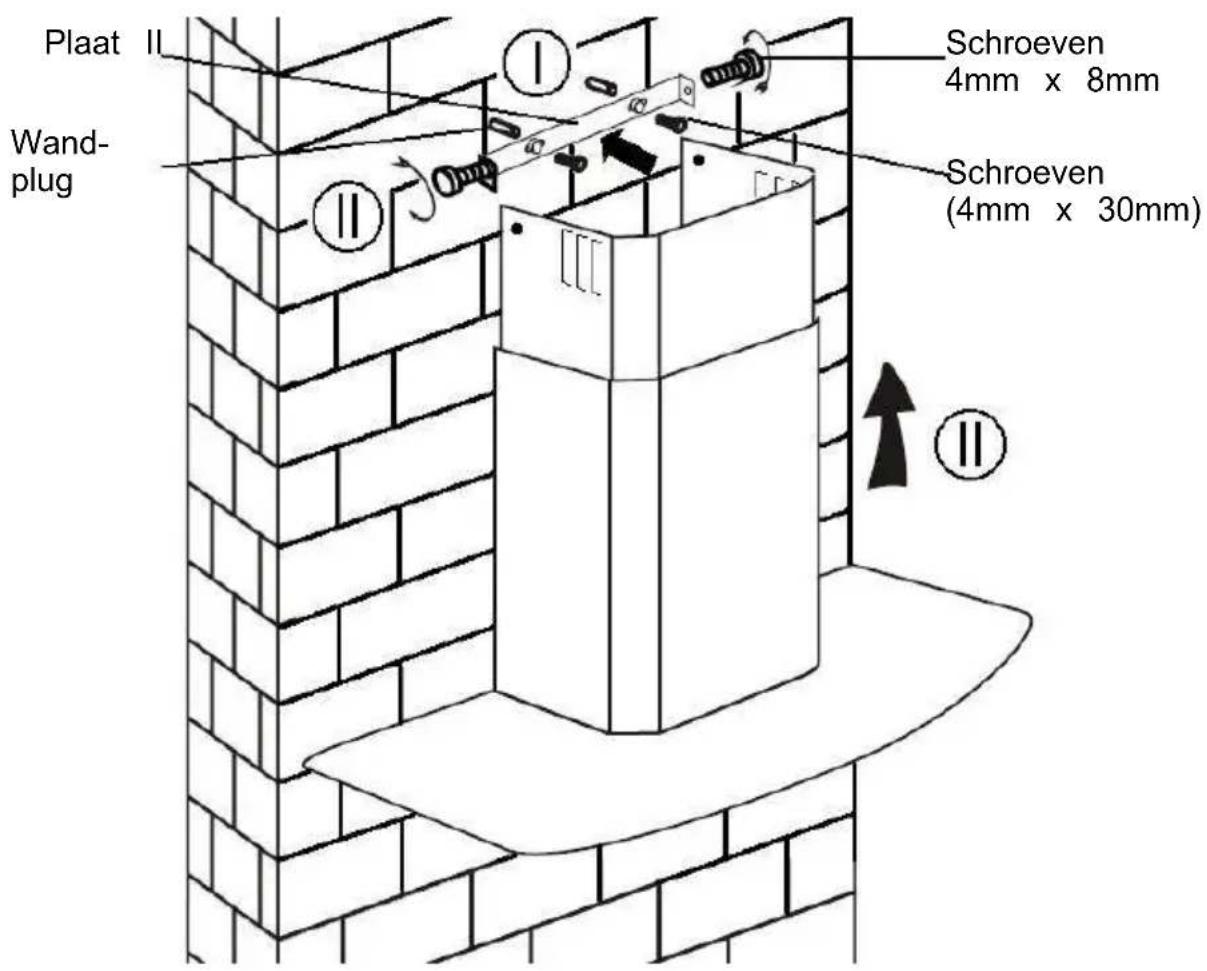

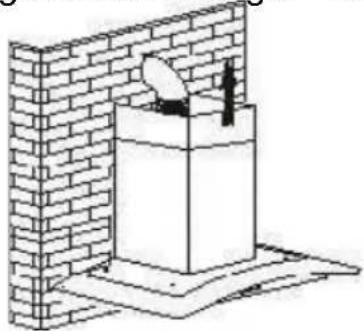

Voor schuine modellen

• Hiervoor moeten 2 x 8 mm extra gaten, bevestigingschroeven & afdichtingsschroeven geboord worden voor de installatie.

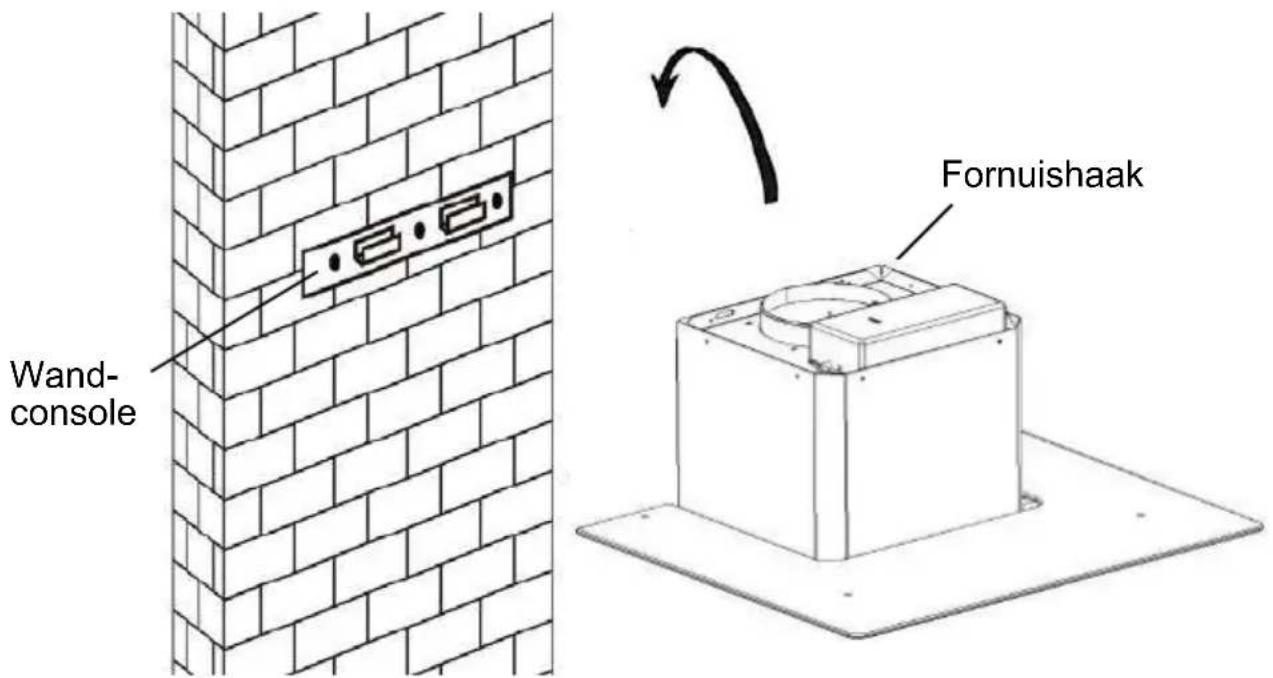

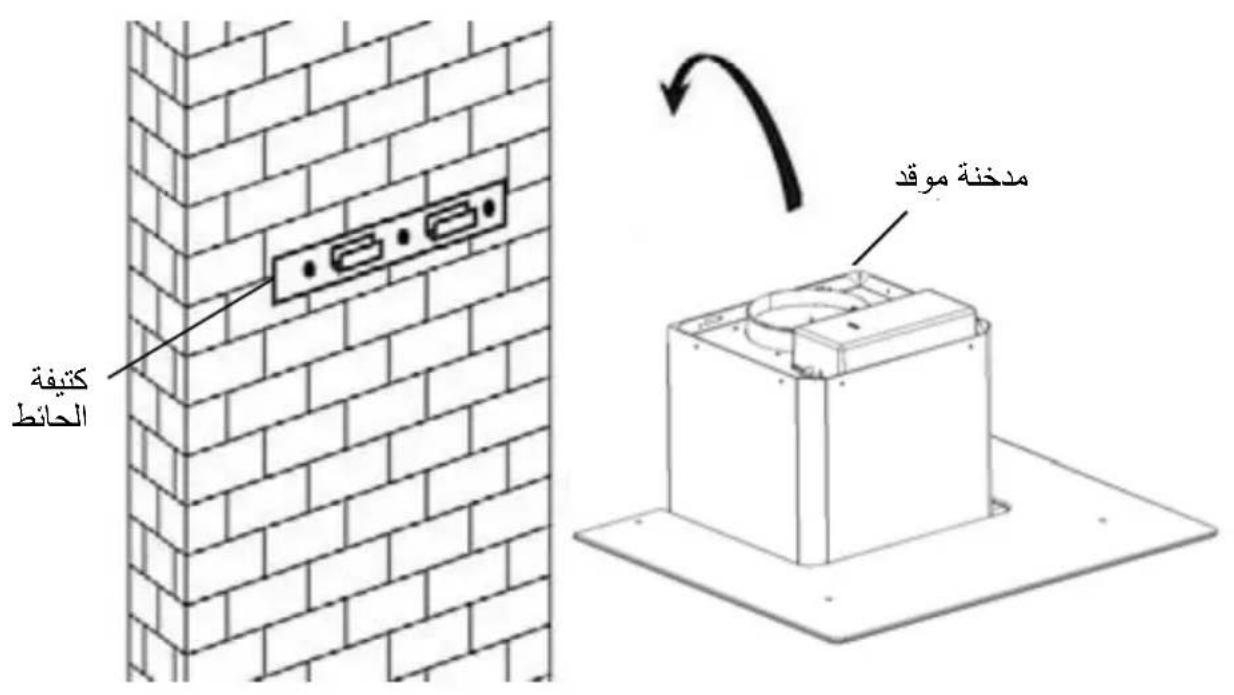

1. Plaats de afzuigkap en maak het vast aan de wand dankzij de wandconsole.

1. Bevestig de one-way klep aan de luchtuitgang van de afzuigkap. Maak de uitlaatbuis vast aan de one-way klep. (Zie afbeelding hieronder).

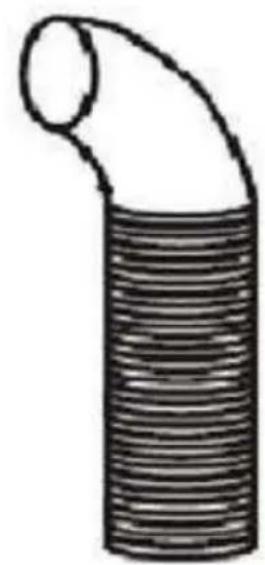

Uitlaatbuis Afzuigkap

6.

i. Plaats het glas op de top van de afzuigkap.

ii. Maak het glas vast met behulp van de 4 bijgeleverde schroeven. Om te vermijden dat het glas breekt, gelieve de schroeven niet te hard vast te draaien.

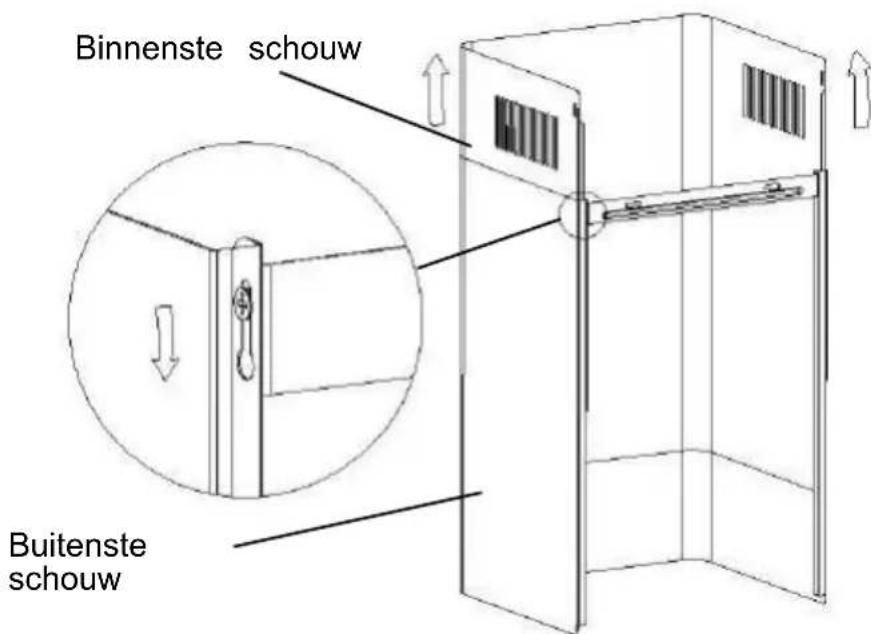

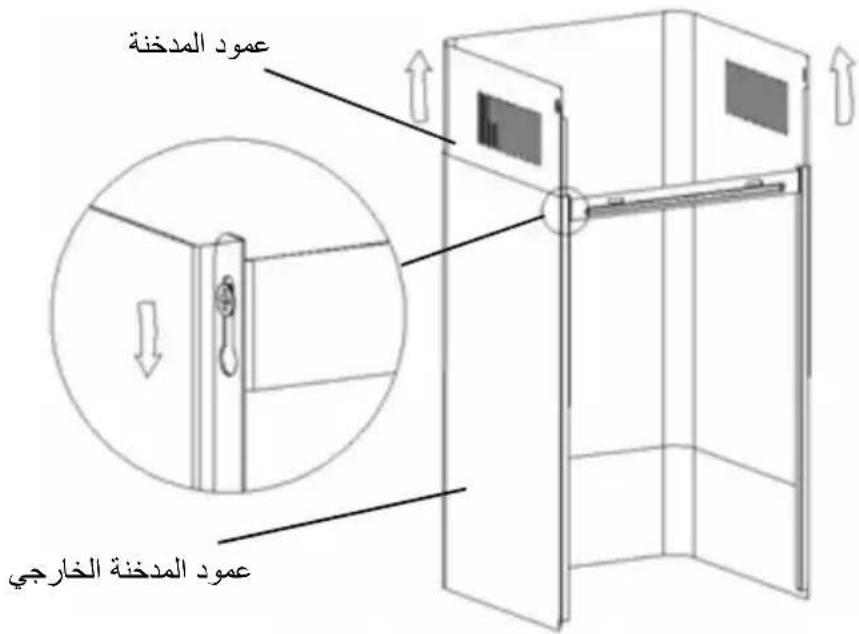

i. Plaats het binnenste van de schoorsteen in de buitenste schoorsteen. Trek de binnenste schoorsteen naar boven. Pas het aan tot de gewenste hoogte is bereikt.

ii. Schuif de schoorsteen naar boven of naar beneden totdat u de juiste hoogte hebt bereikt. Maak nadien de bevestigingsgaten vast met de schroeven. (Zie afbeelding hieronder).

8.

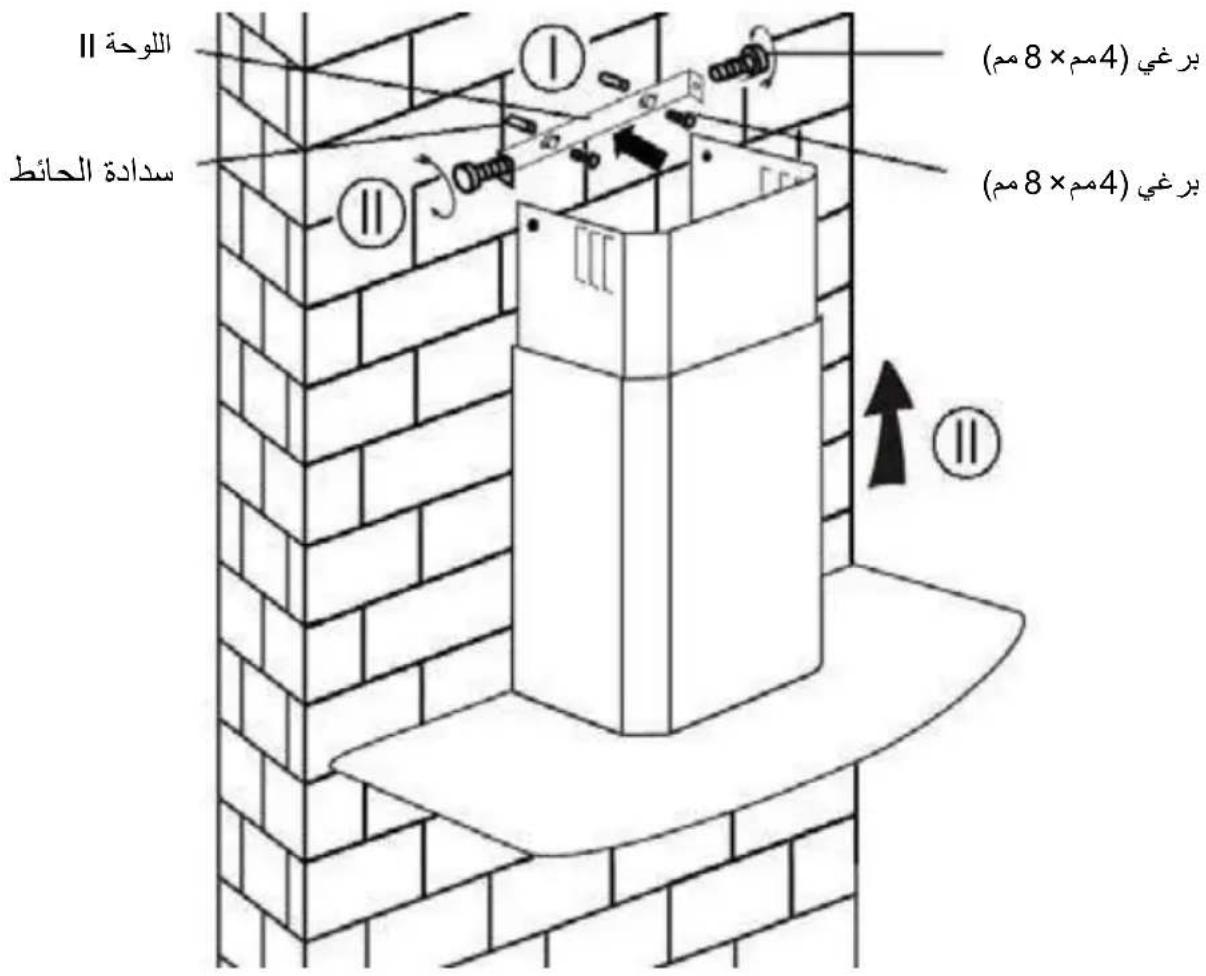

i. Boor gaten van 2 x 8mm voor plaat II. Maak de plaat stevig vast aan de wand met de 2 schroeven. ii. Monteer de schoorsteen binnen het toestel en maak het vast met 2 schroeven.

Standaardinstallatie-accessoireslijst

EspecializaciónImagenCantidad
luchtdeflector		1
haakje		1
φ8pluggen φ8×φ6 Wittekleur	ur	2
Schroeven ST4.0×30		2
Schroeven ST3.5×12		2

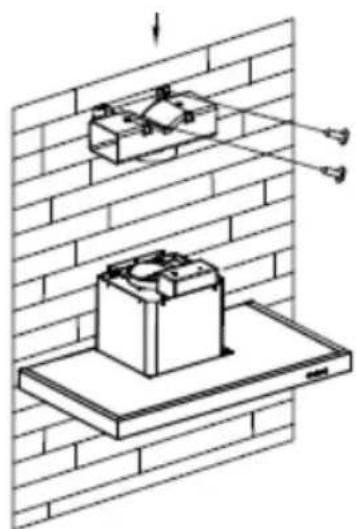

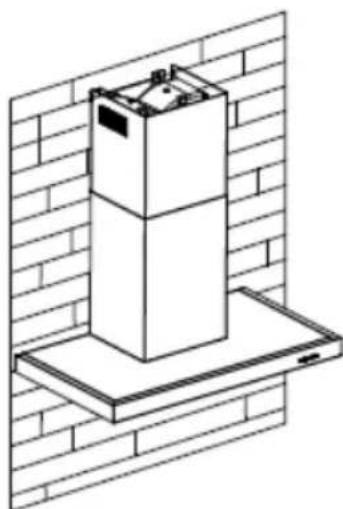

INSTALLATIE (LUCHTAFFLECTORVOORT-VORM, GEBOGEN GLAS, VLAKKE GLASMODELLEN):

Airdeflector wordt genoemd, zoals opgenomen en niet optioneel.

1. Buig voor installatie beide uiteinden van de beugel zoals hieronder getoond:

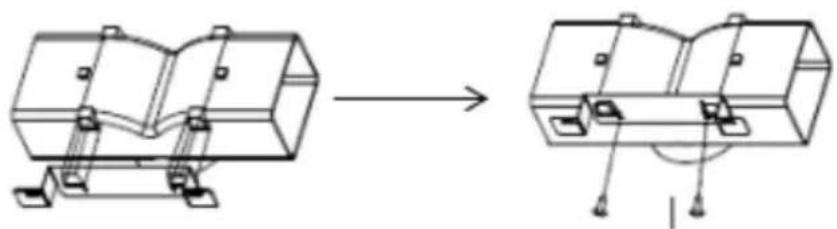

2. Bevestig de beugel op de T-vormige plastic uitlaat met meegeleverde 2 stuks ST3,5x12mm schroeven.

3. Boor 2 gaten voor de muurpluggen, schroef vervolgens de beugel op de muur met de meegeleverde 2 stuks ST4x30mm schroeven.

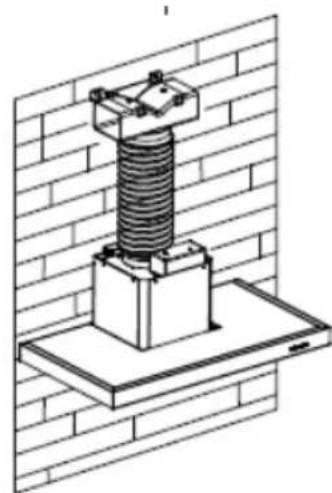

1. Bevestig de uitlaatpijp op de luchtuitlaat van de afzuigkap zoals hieronder getoond:

5. Installeer de schoorsteen op het apparaat en bevestig deze.

Let op: T-vormige kunststof uitlaat en V-kleppen kunnen niet op hetzelfde moment worden gebruikt. U kunt ze op twee manieren gebruiken: 1) Voeg V-flap toe aan bestaande uitlaat; 2) Gebruik T-vormige plastic uitlaat, geen extra V-flap.

Opmerking: Het product is voorzien van een V-klep accessoire. Dit accessoire is niet verplicht voor de installatie, de werking en het gebruik van het product.

Standaard installatie-accessoireslijst

EspecializaciónImagenCantidad
luchtdeflector		1
haakje		1
φ8pluggen φ8×φ6Wittekleur		2
Schroeven ST4.0×30		2
Schroeven ST3.5×12		2

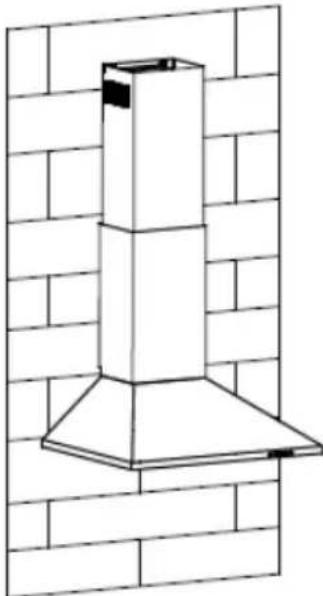

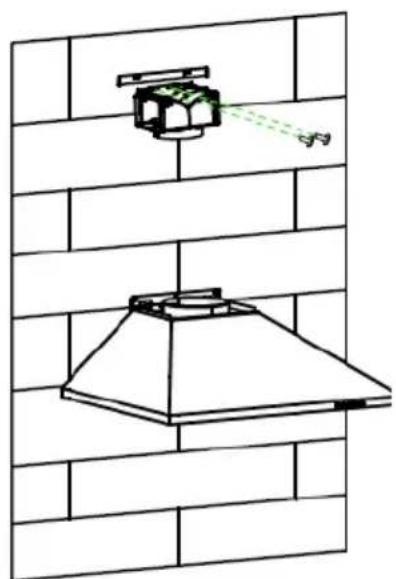

INSTALLATIE (LUCHTAFVOER VOOR PIRAMIDE & SLANT MODELLEN):

Luchtdeflector wordt genoemd, zoals opgenomen en niet optioneel.

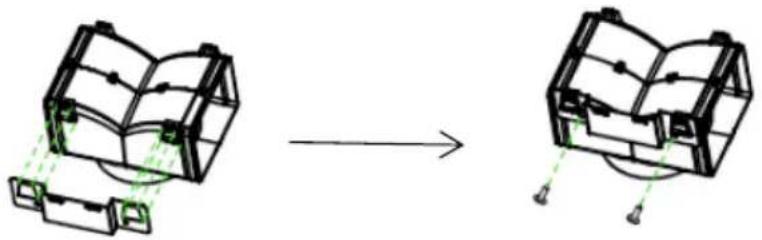

1. Bevestig de beugel op de T-vormige plastic uitlaat met 2 stuks ST3.5x12mm schroeven zoals hieronder getoond:

2. Boor 2 gaten in de muur om de muurpluggen te plaatsen, schroef vervolgens de beugel op de muur vast met de meegeleverde 2 stuks ST4x30mm schroeven.

3. Bevestig de uitlaatpijp op de luchtuitlaat van de afzuigkap zoals hieronder getoond:

4. Installeer de schoorsteen op het apparaat en bevestig deze.

Let op: T-vormige kunststof uitlaat en V-kleppen kunnen niet op hetzelfde moment worden gebruikt. U kunt ze op twee manieren gebruiken: 1) Voeg V-flap toe aan bestaande uitlaat; 2) Gebruik T-vormige plastic uitlaat, geen extra V-flap.

Opmerking: Het product is voorzien van een V-klep accessoire. Dit accessoire is niet verplicht voor de installatie, de werking en het gebruik van het product.

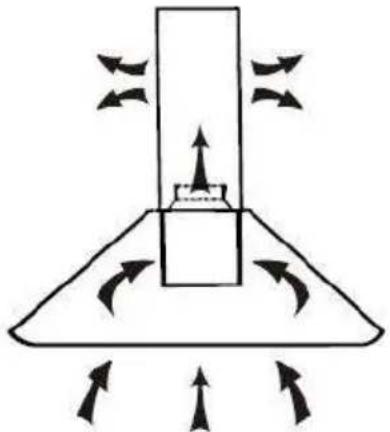

INSTALLATIE (BINNENVENTILATIE)

Indien u niet beschikt over een uitgang naar buiten, blijft de installatie hetzelfde als beschreven in hoofdstuk "Installatie (ventilatie buiten)". Een uitlaatbuis is nodig.

De koolstoffilter kan gebruikt worden om geuren op te vangen.

Om de koolstoffilter aan te brengen, moet u eerst de vetfilter van de afzuigkap halen. Hiervoor dient u op de vergrendeling te drukken en de vetfilter naar beneden te trekken.

Schuif de koolstoffilter in de afzuigkap en draai hem rechtsom. Herhaal de handeling aan de andere kant.

OPMERKING:

Zorg ervoor dat de filter veilig vastzit, zodat deze niet loskomt en gevaarlijk kan zijn. Wanneer u de koolstoffilter inschakelt, zal de zuigkracht verlagen.

BESCHRIJVING VAN DE COMPONENTEN

CONFIGURATIE 1

WERKING

Knop 1

De knop heeft achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en de ventilator op lage snelheid ingeschakeld. Als u nogmaals drukt, wordt de ventilator uitgeschakeld.

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Knop 2

De knop heeft achtergrondverlichting. Wanneer u op de knop drukt, worden de achtergrondverlichting ingeschakeld en de ventilator op gemiddelde snelheid ingeschakeld. Als u nogmaals drukt, wordt de ventilator uitgeschakeld.

Ideale ventilatie bij een standaardbereiding.

Knop 3

De knop heeft achtergrondverlichting. Wanneer u op de knop drukt, worden de achtergrondverlichting ingeschakeld en de ventilator op hoge snelheid ingeschakeld. Als u nogmaals drukt, wordt de ventilator uitgeschakeld.

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA: Indien u de toetsen voor Lage/Medium/Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATIE 2

0

1

2

3

WERKING

Uit-knop

Wordt gebruikt om de ventilator uit te draaien.

Toets Lage snelheid 1

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Toets Medium snelheid 2

Ideale ventilatie bij een standaardbereiding.

Toets Hoge snelheid 3

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA: Indien u de toetsen voor Lage/Medium/Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATIE 3

Aan/uit-knop

Wordt gebruikt voor het draaien aan/uit van de ventilator.

Snelheid plus-knop

Voor het verhogen van de snelheid van de ventilator.

Snelheidstoets

Voor het verminderen van de snelheid van de ventilator.

Light-knop

Digitaal beeld

Ventilatorsnelheid weergave: "1" voor lage snelheid, "2" voor middelgrote snelheid, "3" voor hoge snelheid, "4" voor de Booster functie.

Quick timer: Druk op + en - en houd deze 1 seconde ingedrukt, het digitale display zal knipperen en in 5 minuten aftellen, na 5 minuten gaan motor en licht automatisch uit en zal de zoemer 1 seconde geluid maken.

Boosterfunctie

Deze afzuigkap heeft een boosterfunctie. Druk op + om de booster te activeren op snelheid 4, de hoogste snelheid, terwijl de kap in gebruik is. De snelheid wordt gedurende 5 minuten verhoogd, voordat deze weer naar beneden gaat.

CONFIGURATIE 4

Timerknop

1. Het instellen van de tijd van de dag

Als de kap in de stand-bymodus staat (motor werkt niet), drukt u op de timerknop om de tijdinstelling in te voeren.

Druk op de 'Ventilatorsnelheid'-toets om het uur van de dag in te stellen en druk op de 'Licht'-toets om de minuten in te stellen.

1. De timer instellen

Als de afzuigkap in de werkingsmodus staat, drukt u op de timerknop om het aftellen in te stellen.

Druk één keer op de timerknop en het aftellen wordt met één minuut verlengd. De maximale countdown is 60 minuten.

— Knop voor snelheidsverlaging

Voor het verlagen van de snelheid van de ventilator.

Snelheid plus-knop

Om de snelheid van de ventilator te verhogen.

LICHT-knop

Voor verlichting AAN & UIT.

LCD-scherm

1. Motorsymbool, zal draaien wanneer de motor werkt.
2. Tijdweergave.
3. Timer-symbool, zal verschijnen wanneer de timer wordt ingesteld en geteld.
4. Lichtsymbool.
5. Motortoerental.
6. Het turbosnelheidssymbool, verschijnt wanneer de snelheid het hoogst is ingesteld.
7. Alarmsymbool, verschijnt 5 seconden wanneer het aftellen van de timer voorbij is.
8. Reinigingsalarm, verschijnt bij totale werktijd tot 14 uur of bij eerste gebruik na aansluiten.

CONFIGURATIE 5

1 2 3 B

STANDBY-MODUS

Na het aansluiten, alle verlichting, systeem in STANDBY-MODUS.

1 Knop voor lage snelheid

Deze worden gebruikt voor ventilatie in de keuken. Ze zijn geschikt voor sudderen en koken waarbij niet veel stoom wordt gemaakt.

2 Knop voor gemiddelde snelheid

De luchtstroomsnelheid is ideaal voor ventilatie bij standaard kookgebruik.

3 Hogesnelheidsknop

Druk bij een hoge rook- of stoomdichtheid op de hogesnelheidsknop voor een effectieve ventilatie.

B Boosterfunctie

Deze afzuigkap heeft een boosterfunctie. Druk op B om de booster te activeren op snelheid 4, de hoogste snelheid. Terwijl de kap in gebruik is, wordt de snelheid gedurende 5 minuten verhoogd, voordat deze weer naar beneden gaat.

Licht

Voor verlichting AAN & UIT.

ONDERHOUD

Voor onderhoud schakelt u het toestel uit en haalt u de stekker uit het stopcontact.

I. Regelmatig onderhoud

Gebruik een zachte doek, die u vochtig maakt met warm water gemengd met zeep of huishoudelijke schoonmaakmiddelen, om het toestel te reinigen. Gebruik nooit metalen, chemische of schurende materialen of harde borstels om de afzuigkap schoon te maken.

II. Maandelijks onderhoud van de vetfilters

ESSENTIEEL: Het maandelijks onderhouden van de filters voorkomt brandgevaar.

De filters vangen vet, rook en vuil op die geproduceerd worden tijdens het koken. De filters hebben een rechtstreekse invloed op de werking van de afzuigkap. Indien ze niet worden gereinigd, zal het vet (ontvlambaar) de filter verzadigen. Onderhoud de filters met huishoudelijk schoonmaakmiddelen.

III. Jaarlijks onderhoud voor de koolstoffilters

Gebruik uitsluitend voor het toestel dat aangelegd wordt als hercirculatietoestel (niet geventileerd naar buiten). De filter vangt geuren op die minstens een keer per jaar, afhankelijk van de gebruiksfrequentie van het toestel, vervangen moeten worden.

IV. Een gloeilamp vervangen

Verwijder de schroeven van het glas en haal de glazen kap van de afzuigkap weg. Zoek de gloeilamp die vervangen moet worden. U vindt het in de lampfitting in het blootgestelde deel van de luifel.

Schakel het bedieningspunt van het lampje uit en haal de lamphouders en het elektriciteitsdradennet van de afzuigkap weg. Belangrijk: Het is niet mogelijk om het lampje individueel te vervangen. Het is van belang dat u het lampje samen met de lamphouders en het elektriciteitsdradennet vervangt. (LED light: G4, MAX 1.5W)

Leg het lampje, de lamphouders en het elektriciteitsdradennet aan op dezelfde manier als oorspronkelijk. Schakel dan het bedieningspunt van het lampje opnieuw in.

Plaats de glazen kap opnieuw op de afzuigkap en maak het vast met de schroeven. Zorg ervoor dat de schroeven stevig vastzitten.

PROBLEEM OPLOSSEN

Probleem	Oorzaak	Oplossing
Licht aan maar de ventilator werkt nicht	Het ventilatorblad is vastgelopen	Schakel het toestel uit en LAST he herstellen door een gekwalifieerde service.
	Beschadigde motor.
Lamp en ventilator werken nicht.	Halogene gloeilamp verbrand.	Vervang de lamp door een ander met bezelfde waarde.
	Verloren netsnoer	Steen de stekker in het stopconta
Harde trilling van het toestel	Ventilatorblad is beschadigd	Schakkl het toestel uit en LAST he herstellen door een gekwalifieerde service.
	De motor van de ventilator staat Niet stevig vast	Schakel het toestel uit en LAST he herstellen door een gekwalifieerde service.
	Het toestel hangt nicht goed op de beugel.	Haal het toestel van de beugel e controllerer of de beugel juist geplaatst is.
Onvoldoende zuigkracht	Een te grote afstand tussen de kookplaat en de afzuigkap.	Regel opnieuw de afstand tot 65-

DIENST NA VERKOOP

Indien u niet weet waar het probleem ligt of er is een storing in het werktoestel, contacteer de Dienst na verkoop.

SERIENUMMER VAN HET PRODUCT. Waar kunt u het vinden?

Het is van belang om de productcode en het serienummer te melden aan de dienst na verkoop (een code van 16 tekens die begint met het nummer 3); die u terugvindt op het garantiebewijs of het typeplaatje. Hiermee wint u tijd en kosten.

MILIEUBESCHERMING

Defecte elektrische toestellen horen niet weggegooid te worden met huishoudelijk afval. Recycleren indien mogelijk. Neem contact op met uw plaatselijke autoriteit of handelaar voor

recyclage advies.

Op dit apparaat staat het merkteken van de Europese richtlijn 2012/19/EU betreffende de afvalverwerking van elektrische en elektronische apparatuur (WEEE). Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijke milieuschade en aantasting van de gezondheid van mens en dier als gevolg van het op een onjuiste wijze afdanken van dit product.

Dit symbool op het product geeft aan dat het niet tot huishoudelijk afval behoort. Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gemeente, zodat het als elektrisch en elektronisch afval kan worden gerecycleerd. Volg lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking.

Als u meer informatie wilt over verwerking, hergebruik en recycling van dit product, neemt u contact op met de gemeente, de afvalinzamelaar of de winkel waar u het product heeft gekocht.

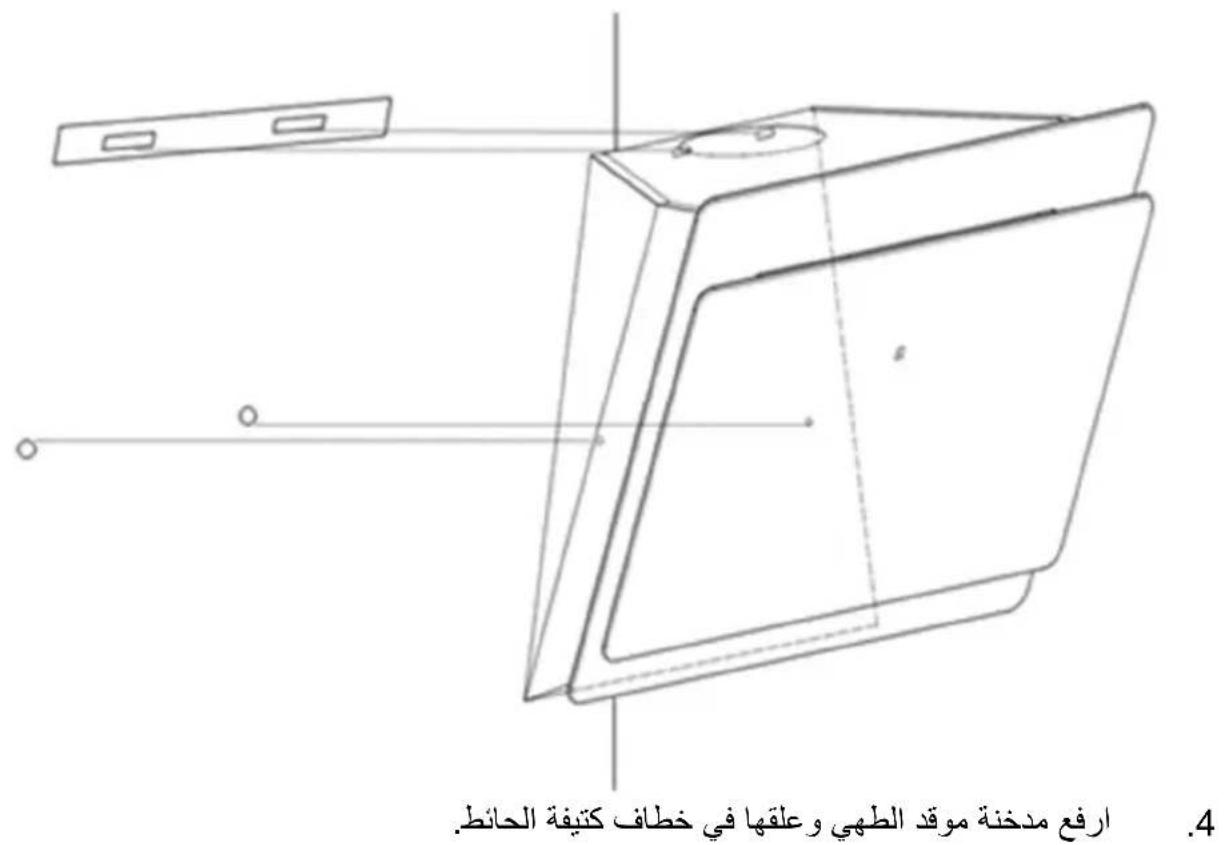

Voor schuine modellen

i.

8.

i

ii.
