Značka	Hoover
Model	HDG9DCH3B
Typ produktu	Dekorativní digestoř
Šířka	90 cm
Nastavitelná výška komínu	Ano, výsuvný
Doporučená montážní vzdálenost nad varnou deskou	65 až 75 cm
Elektrické napájení	220-240 V ~ 50 Hz
Výkon motoru	Nespecifikováno, ale výkonný odstředivý motor
Počet rychlostí	3 rychlosti + funkce booster (5 minut)
Typ odvodu	Odtah (externí odvod) nebo recirkulace (aktivní uhlíkový filtr)
Osvětlení	LED, max 1,5 W (kompletní modul s objímkou a kabelem)
Tukový filtr	Kovový, omyvatelný v myčce nádobí nebo ručně
Aktivní uhlíkový filtr	Volitelný, roční výměna (pouze pro recirkulaci)
Funkce časovače	Ano, nastavitelný až na 60 minut (podle konfigurace)
Elektrická třída	Třída I (povinné uzemnění)
Ochrana proti zpětnému proudění vzduchu	Dodáván zpětný klapka
Rozměr výstupu vzduchu	Průměr 150 mm
Doporučené čištění	Tukový filtr: měsíčně; uhlíkový filtr: ročně
Hlučnost	Střední (přesné údaje nejsou k dispozici)
Záruka	Standardní dle legislativy (viz certifikát)
Zamýšlené použití	Pouze pro domácí použití

Často kladené otázky - HDG9DCH3B HOOVER

Jaká je doporučená montážní výška mezi digestoří a varnou deskou?

Doporučená vzdálenost je mezi 65 a 75 cm pro nejlepší sací výkon.

Je nutné čistit tukový filtr?

Ano, je nezbytné čistit tukový filtr každý měsíc, aby se předešlo riziku požáru a zachoval se dobrý sací výkon.

Jak nainstalovat aktivní uhlíkový filtr?

Aktivní uhlíkový filtr se instaluje po odstranění tukového filtru. Umístí se do motorového bloku a otáčí se ve směru hodinových ručiček, dokud nezapadne. Zkontrolujte, zda je správně upevněn.

Co dělat, když digestoř silně vibruje?

Zkontrolujte, zda turbína není zaseknutá, motor je správně upevněn a jednotka je dobře připevněna k nástěnné podpěře. Pokud problém přetrvává, kontaktujte poprodejní servis.

Jak vyměnit LED osvětlení?

Odpojte digestoř, odšroubujte sklo, odpojte konektor LED modulu a vyměňte celou sestavu včetně žárovky, objímky a kabelu. LED diody mají maximální výkon 1,5 W.

Mohu použít digestoř bez externího odvodu?

Ano, v režimu recirkulace. Musíte nainstalovat aktivní uhlíkový filtr (prodává se samostatně) a nepotřebujete odvodní potrubí. Vzduch je filtrován a vracen zpět do kuchyně.

Funguje digestoř s časovačem?

Některé modely řady HDG9DCH3B mají programovatelný časovač až na 60 minut (podle konfigurace ovládacího panelu). Zkontrolujte svůj návod k použití, abyste zjistili funkce svého modelu.

Jaký typ napájecího kabelu je dodáván?

Digestoř je dodávána se síťovým kabelem se 3 vodiči (hnědý pro fázi, modrý pro neutrál, zelený/žlutý pro zem). Doporučená pojistka je 3 ampéry.

Jak aktivovat funkci booster?

Funkce booster (maximální rychlost) se aktivuje stisknutím příslušného tlačítka. Funguje po dobu 5 minut, poté se ventilátor vrátí na předchozí rychlost. Je ideální pro silný kouř nebo páry.

Kde najít sériové číslo digestoře?

Sériové číslo (16 číslic začínajících 3) je uvedeno na záručním listu nebo přímo na spotřebiči. Je nutné pro kontaktování zákaznického servisu.

NÁVOD K OBSLUZE HDG9DCH3B HOOVER

Obsah Úvod 27 Bezpečnostní upozornění 27 Seznam standardního instalačního příslušenství 30 Instalace (montáž na stěnu) 31 Instalace (verze s cirkulací vzduchu) 42 Údržba 43 Odstranění možných problémů 48 Servis 49 Sériové číslo výrobku. Kde jej najdu? 49

Úvod

Děkujeme za volbu tohoto odsavače.

Tento návod k použití je navržený pro poskytnutí všech potřebných pokynů k instalaci, použití a údržbě spotřebiče. Pro správnou a bezpečnou obsluhu spotřebiče si přečtěte tyto pokyny před instalací a použitím.

Odsavač je vyrobený z vysoce kvalitních materiálů a v aerodynamickém designu. Vybavený výkonným elektrickým motorem a odstředivým ventilátorem nabízí velký sací výkon, nízkou hladinu hluku, nelepivý tukový filtr a snadnou instalaci.

Bezpečnostní upozornění

• Nedovolte dětem obsluhovat spotřebič.
• Odsavač je určený pro použití v domácnosti, nevhodný pro barbecue, restaurace a jiné komerční účely.
• Odsavač a filtr je nutné pravidelně čistit k zachování dobrého provozního stavu.
• Čistěte odsavač podle pokynů v návodu k použití a zabraňte riziku požáru. Zabraňte výstupu volného plamene z plynového sporáku.
• Zajistěte v kuchyni dostatečný přívod vzduchu.
• Před připojením spotřebiče se ujistěte, zda není poškozený přívodní kabel. Poškozený přívodní kabel musí vyměnit kvalifikovaný servisní technik. V místnosti musí být dostatečná ventilace, pokud se používá najednou i zařízení spalující plyn nebo jiná paliva; vývod odsavače nesmí být vedený do komínu, který se současně využívá na odvod zplodin spalujících plyn nebo jiná paliva.

Dodržujte předpisy týkající se odvodu vzduchu. - Tento spotřebič není určený pro použití osobami (včetně dětí) se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo bez dostatečných zkušeností a znalostí, pokud nejsou pod dohledem nebo nebyly poučeny o použití osobou odpovědnou za jejich bezpečnost. - Nedovolte dětem hrát si se spotřebičem. - Pod odsavačem neflambujte. - Odsavač není určený pro instalaci nad varnou desku s více než čtyřmi hořáky.

• Musí se jednat o dostatečné větrání místnosti, pokud je kapotáž dosahu používána současně s časem, kdy spotřebiče spalují plyn nebo jiná paliva (nevztahuje se na spotřebiče, které vpouštějí pouze vzduch zpět do místnosti).
• podrobnosti týkající se metody a četnosti čištění.
• existuje riziko požáru, pokud není čištění prováděno v souladu s pokyny;
• neplamte pod odsavačem par;
• POZOR: Přístupné části se mohou při použití s kuchyňskými spotřebiči zahřát.

Riziko zasažení elektrickým proudem

• Spotřebič připojte pouze ke správně uzemněné zásuvce. Pokud si nejste jisti, kontaktujte kvalifikovaného elektrikáře.
• Nedodržením těchto pokynů můžete způsobit zranění, požár nebo zasažení elektrickým proudem.

Lampa použitá v tomto produktu není vhodná k použití při osvětlení místnosti.

Účelem této žárovky je poskytnout osvětlení pro používání výrobku.

Elektrická instalace

Celá instalace musí být provedena kvalifikovanou osobou nebo kvalifikovaným elektrikářem.

Před připojením síťového napájení se ujistěte, že síťové napětí odpovídá napětí na typovém štítku.

Přímé spojení

Spotřebič musí být připojen přímo k síti pomocí

Omnipolární jistič s minimálním otvorem mezi 3 mm kontakty.

Instalatér musí zajistit správné elektrické připojení provedené a odpovídající schématu zapojení.

Kabel nesmí být ohnutý ani stlačený.

Pravidelně kontrolujte, zda není poškozena síťová zástrčka a napájecí kabel. Pokud

napájecí kabel je poškozen, musí být vyměněn za speciální kabel nebo montáž je k dispozici od výrobce nebo jeho servisního zástupce.

VAROVÁNÍ: Toto je zařízení třídy I a MUSÍ být uzemněno

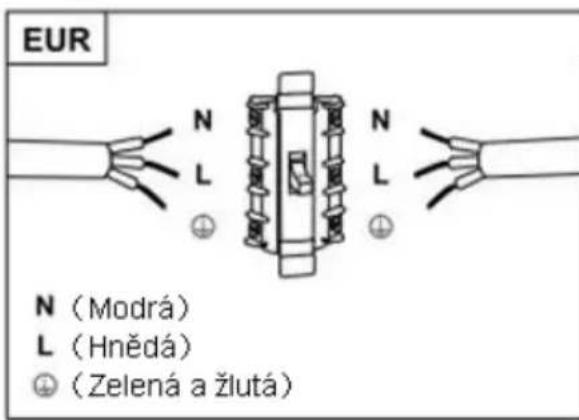

Tento spotřebič je dodáván se 3 žilovým síťovým kabelem

barevně označeným jako následuje:

Hnědá = L nebo Žít

Modrá = N nebo Neutrální

Zelená a žlutá = aE nebo Země (1)

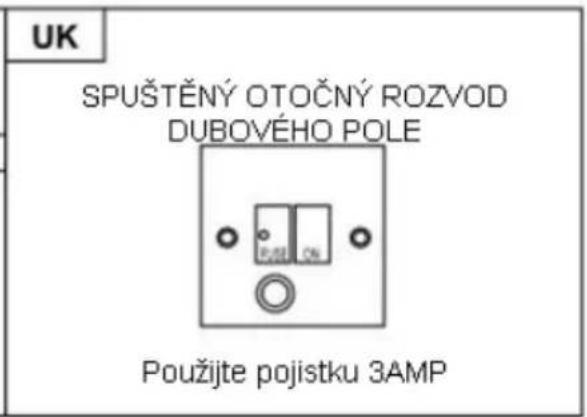

Pojistka musí být dimenzována na 3 A.

Seznam standardního instalačního příslušenství

Popis	Obrázek	Množství.
Kryt		1
Horní kryt komínu		1
Spodní kryt komínu		1
Držák spodního krytu		1
Držák horního krytu		1
Závěsný držák		1
φ8 hmoždinky φ8×φ6 bílé		9
Šrouby ST4.0×30		9
φ7.2 šrouby ST4.0×8		2

Instalace (montáž na stěnu)

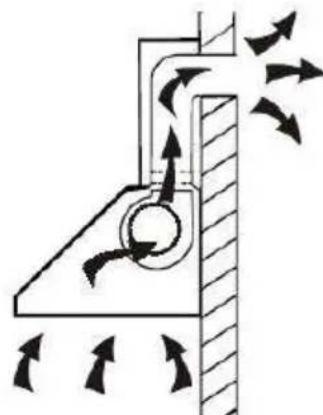

Pokud máte vývod venku, odsavač můžete připojit podle obrázku níže pomocí odtahového potrubí (smalt, hliník, flexibilní hadice nebo nehořlavý materiál s vnitřním průměrem 150 mm).

1. Před instalací odsavač vypněte a odpojte od síťové zásuvky.

1. Odsavač instalujte ve vzdálenosti 65–75 cm nad varnou desku pro nejlepší efekt.

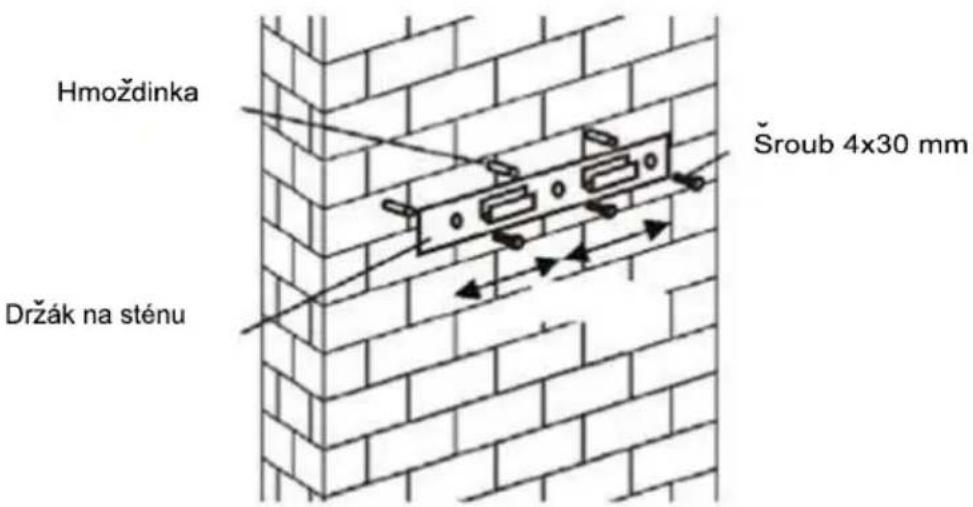

1. Vyvrtejte 3 x 8 mm otvory pro upevnění držáku. Našroubujte a utáhněte držák na stěnu pomocí dodaných šroubů.

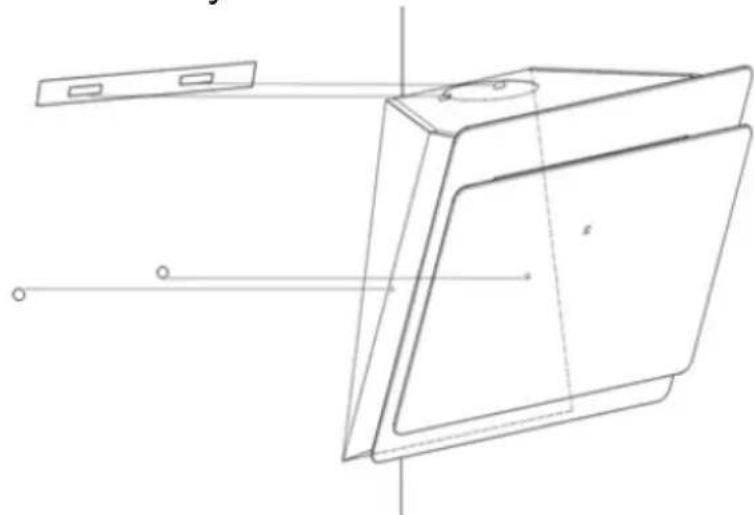

Pro modely se šikmou plochou

• Před instalací je třeba vyvrtat další 2x8 mm díry, nasadit upevňovací šrouby a šroubové uzávěry.

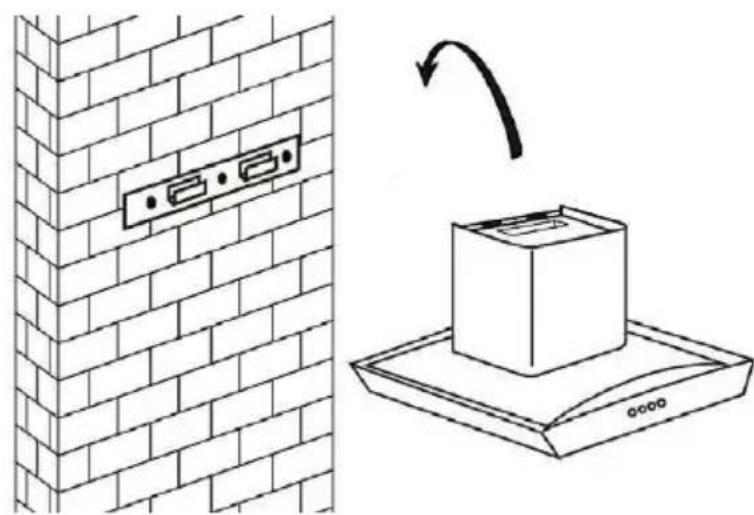

1. Pověste odsavač na držák na stěně.

1. Připevněte jednocestný ventil k výstupu vzduchu odsavače. Poté

i. Umístěte sklo do příslušné pozice na horní stranu odsavače.

ii. Připevněte 4 šrouby s podložkami. Abyste zabránili prasknutí skla, neutahujte šrouby příliš.

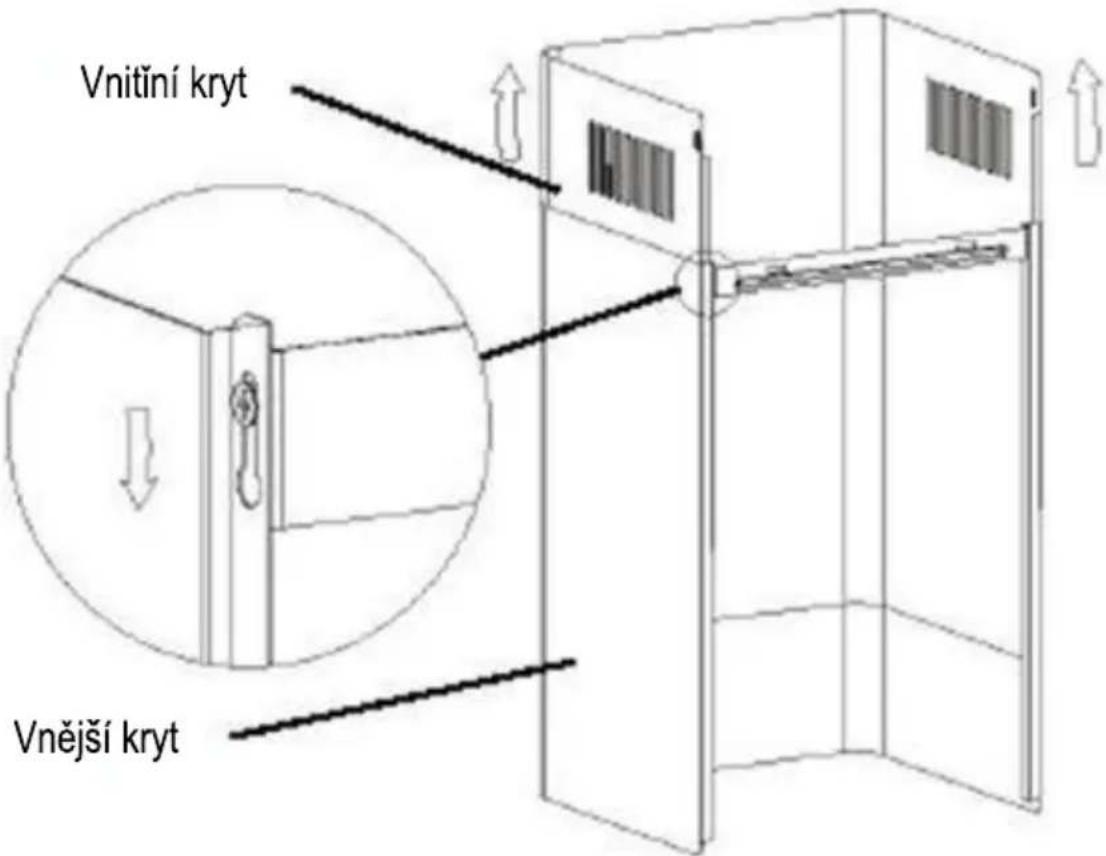

i. Vložte vnitřní kryt komínu do vnějšího krytu. Poté vytáhněte vnitřní kryt nahoru. Nastavte na

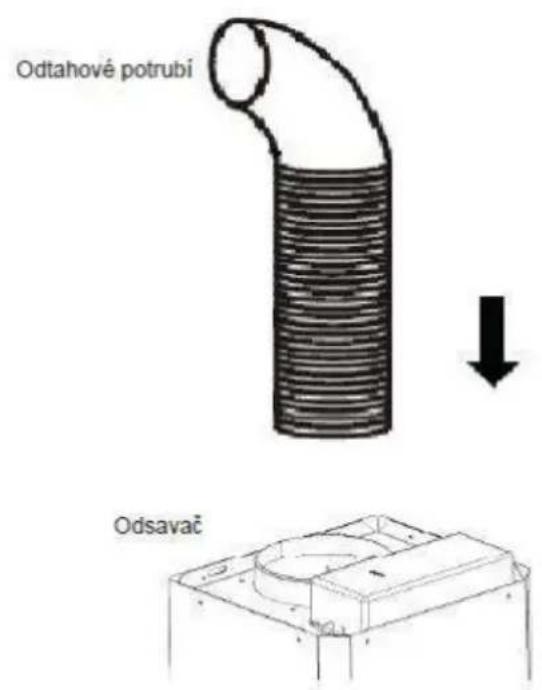

Připevněte odtahové potrubí k jednocestnému ventilu podle obrázku.

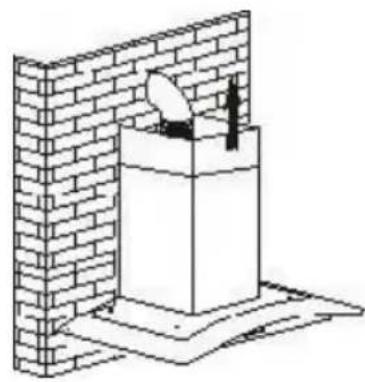

6. Požadovanou výšku

ii. Vysunutím krytu nastavte výšku odsavače. Po dosažení požadované výšky připevněte upevňovací otvor šrouby podle obrázku.

8.

i. Vyvrtejte 2x8 mm otvory pro upevnění držáku. Našroubujte a

utáhněte držák na stěnu

Seznam standardního instalačního příslušenství

PopisObrázekMnožství.
deflektorvizduchu		1
Závorka		1
φ8 h m ož i nk y φ8×φ6 bíé		2
Šrouby ST4.0×30		2
φ7.2šouby ST3.5×12		2

INSTALACE (DEFLEKTOR VZDUCHU PRO T-SHAPE, OBRÁBĚNÉ SKLO, MODEL PLOCHÉHO SKLA):

Deflektor vzduchu je dodáván jako zahrnutý a není volitelný.

1. Před instalací zakřivte oba konce držáku, jak je znázorněno níže:

1. Připevněte držák k plastovému vývodu tvaru T pomocí dodaných šroubů 2ks ST3,5x12mm.

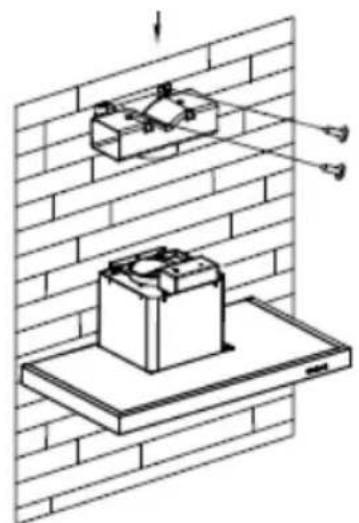

3. Vyvrtejte 2 otvory, aby se do nich vešly hmoždinky, poté zašroubujte a utáhněte držák na zeď pomocí dodaných šroubů 2ks ST4x30mm.

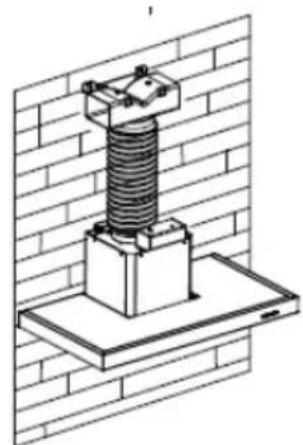

1. Připojte výfukové potrubí k výstupu vzduchu odsavače par, jak je znázorněno níže:

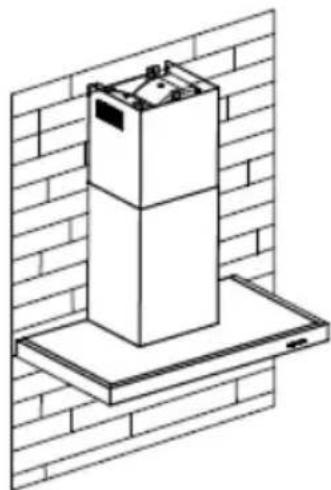

5. Nainstalujte komín do jednotky a upevněte jej.

„Vezměte prosím na vědomí: Plastový výtok ve tvaru písmene T a klapky v nelze použít současně. Můžete je použít dvěma způsoby: 1) Přidejte v-klapku na existující zásuvku; 2) Použijte plastový vývod ve tvaru písmene T, bez přídavné klapky."

„Poznámka: Produkt je vybaven příslušenstvím v-klapky. Toto příslušenství není povinné pro instalaci, provoz a používání produktu."

Seznam standardního instalačního příslušenství

PopisObrázekMhožství.
deflektorvizduchu		1
Závorka		1
φ8 h m ož i nky φ8×φ6 bíé		2
Šrouby ST4.0×30		2
Šrouby ST3.5×12		2

INSTALACE (DEFLEKTOR VZDUCHU PRO MODELY PYRAMIDŮ A SLANTŮ):

Deflektor vzduchu je dodáván jako zahrnutý a není volitelný.

1. Připevněte držák k plastovému vývodu ve tvaru T pomocí 2ks šroubů ST3.5x12mm, jak je uvedeno níže:

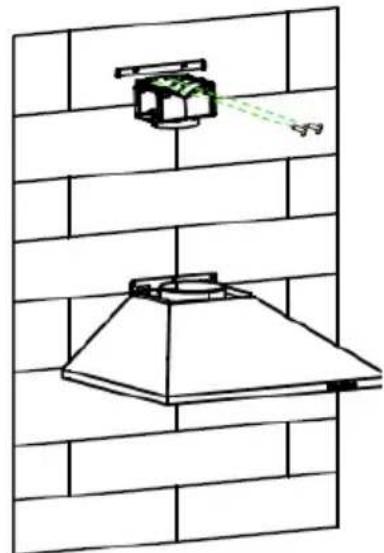

1. Vyvrtejte 2 otvory do stěny tak, aby se do nich vešly hmoždinky, poté zašroubujte a utáhněte držák na zeď pomocí dodaných šroubů 2 ks ST4x30mm.

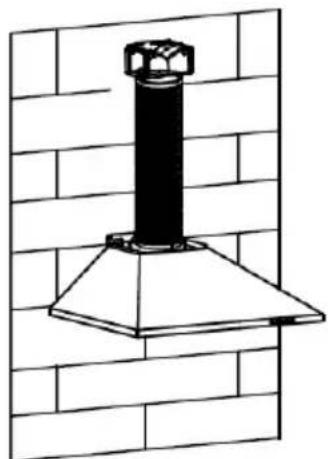

1. Připojte výfukové potrubí k výstupu vzduchu odsavače par, jak je znázorněno níže:

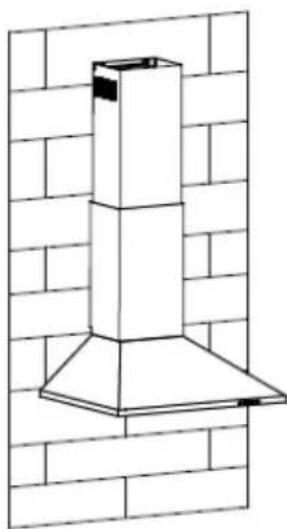

4. Nainstalujte komín k jednotce a upevněte jej.

Poznámka: Plastový vývod ve tvaru písmene T a klapky nelze použít současně. Můžete je použít dvěma způsoby: 1) Přidejte v-klapku na existující zásuvku; 2) Použijte plastový vývod ve tvaru písmene T, bez přídavné klapky.

Poznámka: Produkt je vybaven příslušenstvím v-klapky. Toto příslušenství není povinné pro instalaci, provoz a používání produktu.

Instalace (verze s cirkulací vzduchu)

Pokud nemáte výstup vzduchu do exteriéru, není nutné odtahové potrubí a instalace je podobná jako v části „Instalace (instalace na stěnu)”.

K zachycení výparů se používá uhlíkový filtr.

K instalaci aktivního uhlíkového filtru musíte nejdříve vyjmout tukový filtr. Stiskněte pojistku a vytáhněte dolů.

Vložte aktivní uhlíkový filtr na hlavní jednotku a otočte ve směru hodinových ručiček.

Opakujte stejný postup pro druhou stranu.

Poznámka:

• Ujistěte se, že je filtr pevně zajištěný. V opačném případě se uvolní a představuje riziko pádu.
• Pokud je nasazený aktivní filtr, sací výkon se sníží.

Popis komponentů

KONFIGURACE 1

1

2

3

Obsluha

Tlačítko 1

Tlačítko je označeno podsvícením. Když stisknete tlačítko, podsvícení se zapne a ventilátor se zapne nízkou rychlostí. Při dalším stisknutí se ventilátor vypne.

Slouží k větrání kuchyně. Vhodné pro mírné vaření s malým množstvím páry.

Tlačítko 2

Tlačítko je označeno podsvícením. Po stisknutí tlačítka se podsvícení zapne a ventilátor se zapne střední rychlostí. Při dalším stisknutí se ventilátor vypne.

Ideální odsávání vzduchu pro standardní vaření.

Tlačítko 3

Tlačítko je označeno podsvícením. Po stisknutí tlačítka se podsvícení zapne a ventilátor se zapne vysokou rychlostí. Při dalším stisknutí se ventilátor vypne. V případě vysoké intenzity páry zvolte tento výkon pro nejvyšší účinek odsavače.

fungovat na nejvyšším výkonu.

Tlačítko osvětlení

Poznámka: Pokud stisknete najednou tlačítka nízkého/středního/vysokého výkonu, spotřebič bude

KONFIGURACE 2

Obsluha

Vypínač O

Slouží k vypnutí ventilátoru.

Tlačítko nízkého výkonu 1

Slouží k větrání kuchyně. Vhodné pro mírné vaření s malým množstvím páry.

Tlačítko středního výkonu 2

Ideální odsávání vzduchu pro standardní vaření.

Tlačítko vysokého výkonu 3

V případě vysoké intenzity páry zvolte tento výkon pro nejvyšší účinek odsavače.

fungovat na nejvyšším výkonu.

Tlačítko osvětlení

Poznámka: Pokud stisknete najednou tlačítka nízkého/středního/vysokého výkonu, spotřebič bude

KONFIGURACE 3

Tlačítko On / Off

Používá se pro zapnutí / vypnutí ventilátoru.

Tlačítko rychlosti plus

Pro zvýšení rychlosti ventilátoru.

Tlačítko rychlosti poklesu

Pro snížení rychlosti ventilátoru.

Tlačítko světlo

Digitální displej

Displej rychlosti ventilátoru: "1" pro nízké rychlosti, "2" pro střední rychlost, "3" pro vysoké rychlosti, "4" pro funkci Booster.

Rychlý časovač: Stiskněte a držte po dobu 1 sekundy, digitální displej bude blikat a do 5 minut odpočítávat čas, po 5 minutách motor zhasne automaticky a zazní zvuková signalizace po dobu 1 sekundy.

Funkce Booster

Tento odsavač má funkci Booster. Pro aktivaci této funkce stiskněte + na úroveň 4 (nejvyšší stupeň rychlosti odsávání) a rychlost se zvýší na 5 minut, po uplynutí této doby se rychlost opět sníží.

KONFIGURACE 4

Tlačítko časovače

1. Nastavení času dne

Pokud je kapota v pohotovostním režimu (motor nefunguje), stisknutím tlačítka časovače zadejte nastavení času.

Stisknutím tlačítka „Rychlost ventilátoru“ nastavte hodinu dne a stisknutím tlačítka „Světlo“ nastavte minutu.

1. Nastavení časovače

Pokud je kapota v provozním režimu, odpočítávání nastavíte stisknutím tlačítka časovače.

Stiskněte tlačítko Časovače, každé stisknutí Časovače odpočítávání se zvýší o jednu minutu. Maximální odpočítávání je 60 minut.

Tlačítko snížení rychlosti

Pro snížení rychlosti ventilátoru.

Tlačítko Speed plus

Pro zvýšení rychlosti ventilátoru.

Tlačítko LIGHT

Pro zapnutí a vypnutí osvětlení.

LCD displej

1. Symbol motoru se bude otáčet, když motor pracuje.
2. Zobrazení času;
3. Symbol časovače se objeví, když je časovač nastaven a počítán.
4. Světelný symbol;
5. Otáčky motoru;
6. Symbol rychlosti turbo se objeví, když je nastavena nejvyšší rychlost.
7. Symbol poplachu se objeví 5 sekund po skončení odpočítávání časovače.
8. Alarm čištění, objeví se při celkové pracovní době až 14 hodin nebo při prvním použití po zapojení.

KONFIGURACE 5

1

2

3

B

POHOTOVOSTNÍ REŽIM.

Po zapojení, veškeré osvětlení, systém v STANDBY MODE.

1 Tlačítko nízké rychlosti

Používá se pro větrání v kuchyni. Je vhodné k varu a vaření, které neprodukuje mnoho páry.

2 Tlačítko střední rychlosti

Rychlost proudění vzduchu je ideální pro větrání při standardním vaření.

3 Tlačítko vysoké rychlosti

Když se vytváří vysoká hustota kouře nebo páry, stiskněte vysokorychlostní tlačítko pro vysoce účinné větrání.

Funkce Booster

Tento odsavač má funkci Booster. Pro aktivaci této funkce stiskněte na úroveň 4 (nejvyšší stupeň rychlosti odsávání) a rychlost se zvýší na 5 minut, po uplynutí této doby se rychlost opět sníží.

Světlo

Pro zapnutí a vypnutí osvětlení.

Údržba

Před čištěním spotřebič vypněte a odpojte od síťové zásuvky.

I. Pravidelné čištění

Použijte měkkou utěrku namočenou v teplé vodě se saponátem. Nikdy nepoužívejte kovové škrabky, chemikálie, drsné materiály ani tvrdé kartáče k čištění spotřebiče.

II. Měsíční čištění tukových filtrů

DŮLEŽITÉ: Čištěním filtrů každý měsíc zabráníte riziku vzniku požáru. Filtr zachycuje tuk, kouř a prach... proto filtr přímo ovlivňuje efektivnost odsavače. Pokud jej nevyčistíte, zbytky tuku (hořlavé) se zachytí na filtru. Vyčistěte jej běžným mycím prostředkem na nádobí.

III. Roční čištění aktivního uhlíkového filtru

Pokud je odsavač v režimu cirkulace vzduchu (vzduch není odvětrávaný do exteriéru). Tento filtr zachycuje zápachy a musíte jej vyměnit nejméně jednou ročně v závislosti na frekvenci použití odsavače.

IV. Výměna žárovky

Vyjměte šrouby na skle, sejměte sklo odsavače. Najděte žárovku, kterou je nutné vyměnit.

Odpojte spojení žárovky a vyjměte žárovku a vodiče z odsavače. Důležité: nelze vyměnit žárovky jednotlivě, musíte vyměnit žárovky, držáky a vodiče jako celek. (LED osvětlení: MAX 1.5W).

Nasaďte náhradní žárovky, držák žárovek a vodiče stejným způsobem jako originál. Poté připojte připojovací bod vodičů.

Nasaďte skleněný díl odsavače a upevněte šrouby. Ujistěte se, že jsou šrouby pevně utažené.

Odstranění možných problémů

Závad	Příčina	Rešeni
Osvětlení svítí, ale ventilátor nefunguje.	Ventilátor je zablokovaný.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Je poškozený motor.
Nefunguje osvětlení ani ventilátor.	Vypálená halogenovážárovka.	Vyměntežárovku za novou.
	Volné elektrické pripojení.	Zkontrolujte prípojení.
Silné vibrate odsavače.	Ventilátor je poškozený.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Motor není správné upevněný.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Jednotka není správně zavěšená na držák.	Sejměte odsavača zkontrolujte, zda je držák ve správné pozici.
Nedostatečné odsávání.	Velká vzdálenost mezi odsavačem a vamou deskou.	Upravte vzdálenost na 65 - 75 cm.

Servis

Pokud nemůžete zjistit příčinu závady, spotřebič vypněte a kontaktujte servisní středisko.

Sériové číslo výrobku. Kde jej najdu?

Je důležité sdělit servisnímu středisku kód výrobku a sériové číslo (16 znakový kód začínající číslicí 3); můžete jej najít na záručním listě nebo na výrobním štítku umístěném na spotřebiči. Pomůže zabránit zbytečným výjezdům techniků, čímž (a značně) ušetří s tím spojené náklady.

Informace pro uživatele k likvidaci elektrických

a elektronických zařízení (domácnosti)

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Informace k likvidaci v ostatních zemích mimo Evropskou unii

Tento symbol je platný jen v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.
