MODE D'EMPLOI M-PAT-1 MSW

Adresse du fabricant

Pression maximale [bar] 8,6 8,6 Dimensions (Largeur / Profondeur / Hauteur)[ mm] 300x200x110 200x125x100 Poids [kg] 0,54 0,38 Capacité [l]

1. Description générale

Ce mode d’emploi a pour but de vous aider à utiliser l’appareil en sécurité et de manière fiable. Le produit est conçu et fabriqué strictement selon les indications techniques, en utilisant les dernières technologies et composants, et en maintenant les normes de qualité les plus élevées.

AVANT DE COMMENCER LE TRAVAIL VEUILLEZ

LIRE ET COMPRENDRE CES INSTRUCTIONS. Afin d’assurer un fonctionnement durable et fiable de l’appareil, il est nécessaire de veiller a son bon fonctionnement et a sa maintenance conformément aux directives contenues dans ce manuel. Les données techniques et les spécifications de ce manuel sont à jour. Le fabricant se réserve le droit d’apporter des modifications liées à l’augmentation de la qualité. Compte tenu du progrès technique et de la possibilité de réduire le bruit, l'appareil a été conçu et construit de telle sorte que le risque résultant des émissions sonores soit limité au niveau le plus bas. Explication des symboles

Le produit répond aux exigences des normes de sécurité applicables.Avant utilisation, lire attentivement les instructions. ATTENTION ! Les illustrations de ce manuel sont fournies à titre indicatif uniquement et peuvent différer dans certains détails du produit réel. Le manuel d’origine est la version allemande du manuel. Les autres versions linguistiques sont des traductions de l’allemand.

2. Sécurité d’utilisation

ATTENTION ! Lire tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner des blessures graves ou la mort.

Le terme « appareil » ou « produit » dans les avertissements et dans la description du manuel fait référence au <RÉSERVOIR ACCUMULATEUR SOUS PRESSION>. 2.1. Sécurité au travail a) Il est important que le lieu de travail soit bien rangé et bien éclairé. Tout désordre ou mauvais éclairage risquent d’entraîner des accidents. Il convient être prévoyant et raisonnable, faire attention à ce que vous faites lors de l’utilisation de l’appareil. b) Ne pas utiliser l’appareil dans une zone à risque d’explosion, par exemple en présence de liquides, de gaz ou de poussières inflammables. L’appareil génère des étincelles pouvant enflammer la poussière ou les vapeurs. c) En cas de doute quant au bon fonctionnement de l’appareil, contacter le service après-vente du fabricant. d) Le produit ne peut être réparé que par le service après-vente du fabricant. Ne pas réaliser de réparations pas ses propres soins ! e) Connecter et déconnecter la conduite de pression quand la soupape est fermée. f) Il est interdit de diriger la conduite de pression vers soi-meme ou vers les autre personnes ou les animaux. L’eau sous pression peut causer des blessures graves. g) Vérifier régulièrement l'état des autocollants portant les informations sur la sécurité. Remplacer les autocollants s'ils sont illisibles.h) Conserver le mode d’emploi pour référence future. Si l’appareil est confié à des tiers, le mode d’emploi doit également être remis avec celui-ci.

i) Les éléments d’emballage et les petits éléments d’assemblage doivent être

tenus hors de portée des enfants. j) Tenir l’appareil hors de portée des enfants et des animaux. k) Lorsque l’appareil est utilisé avec d’autres dispositifs, il est impératif de respecter les manuels d’utilisations des appareils concernés. Important ! Protéger les enfants et les autres personnes lors du fonctionnement de l’appareil. 2.2. Sécurité personnelle a) L’appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) aux fonctions mentales, sensorielles et mentales réduites ou sans expérience et/ou connaissances adéquates, à moins qu’elles ne soient supervisées par une personne responsable de leur sécurité ou qu’elles aient reçu des instructions de leur part, sur comment faire fonctionner l’appareil. b) L’appareil ne peut être utilisé que par les personnes physiquement aptes, capables de le faire fonctionner et dument formées, qui ont lu ces instructions et ont été formées en matière de sécurité et de santé au travail. c) Être prudent et faire preuve de bon sens lors de l’utilisation de l'appareil. Un moment d'inattention lors de l'utilisation de l'appareil peut entraîner des blessures graves. d) L’appareil n’est pas un jouet. Surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. 2.3. Utilisation de l’appareil en sécurité a) Avant de régler, nettoyer et entretenir l’appareil, débrancher l'alimentation électrique de la pompe fonctionnant dans un système avec un réservoir accumulateur sous pression b) Quand l’appareil n’est pas utilisé, il convient de le tenir hors de portée des enfants et de toute personne ne connaissant pas l’appareil ou ce mode d’emploi. Tout appareil est dangereux s’il est manipulé par un utilisateur inexpérimenté. c) Maintenir l’appareil en bon état technique. Avant chaque intervention, vérifier qu’il n’y a pas de dommages généraux ou liés aux pièces mobiles (fissures des pièces et composants ou toute autre condition pouvant affecter le fonctionnement sur de l’appareil). En cas de dommage, faites réparer l’appareil avant utilisation. d) L’appareil doit être tenu hors de portée des enfants.e) Les travaux de réparation ou d’entretien ne doivent être effectués que par un personnel qualifié avec des pièces de rechange originales. Cela garantira la sécurité d’utilisation. f) Pour assurer l’intégrité opérationnelle de l’appareil, ne pas retirer les protections installées en usine ni ne desserrer les vis. g) Nettoyer l’appareil régulièrement pour éviter une accumulation de saletés. h) Avant chaque utilisation, s’assurer si le raccord est correctement installé dans l'appareil et que le tuyau est correctement fixé et non endommagé.

i) L’appareil n’est pas un jouet. Il est interdit aux enfants sans supervision d’une

personne adulte d’effectuer les travaux d’entretien et de maintenance. j) Il est interdit d’apporter une quelconque modification à la construction de l’appareil afin de changer ses paramètres ou sa construction. k) Tenir l’appareil à l’écart des sources de feu et de chaleur. l) Ne pas surcharger l'appareil. m) Il est interdit d’utiliser la pompe et le réservoir d'expansion d'eau pour pomper de l'essence ou des liquides dont le point d'éclair est inférieur à 98°F (37°C). Le non-respect de cette consigne peut provoquer une explosion et entraîner des blessures graves, voire mortelles. n) Il est interdit de dépasser la pression du réservoir. La pression supérieure à 125 psi (8,6 bar) peut provoquer la rupture du réservoir et des blessures corporelles. o) Fixer soigneusement le tuyau aux raccords d'entrée/sortie à l'aide de colliers de serrage. Le non-respect de cette consigne peut entraîner une inondation et/ou un endommagement de l'équipement. p) Après avoir installé le réservoir, rétablir d'abord l'alimentation en eau, ensuite brancher l'alimentation de la pompe. ATTENTION ! Bien que l’appareil ait été conçu pour fonctionner en sécurité et muni de protections adéquates et d’éléments supplémentaires protégeant l’utilisateur, il existe toujours un petit risque d’accident ou de blessure lors de la manipulation de l’appareil. Il est recommandé de faire preuve de prudence et de bon sens lors de son utilisation.

Ce produit est adapté à une utilisation dans les systèmes d'eau sous pression, par exemple dans les camping-cars, les yachts, les bateaux. Cet appareil empêche les coups de bélier, réduit le bruit de fonctionnement, protège la pompe (réduit les cycles marche/arrêt) et permet en même temps de mieux contrôler la température de l'eau chaude.L’utilisateur est responsable de tout dommage résultant d’une utilisation non conforme du produit. 3.1. Préparation au fonctionnement

ASSEMBLAGE DE L'APPAREIL

1. Débrancher l'alimentation électrique de la pompe.

2. Ouvrir le robinet ou la vanne de vidange de l'appareil.

3. Le réservoir peut être installé dans n’importe quel endroit en ligne, du côté du

refoulement de la pompe.

4. Fixer le tuyau aux raccords d'entrée/sortie à l'aide de colliers de serrage. Le

non-respect de cette consigne peut entraîner une inondation et/ou un endommagement de l'équipement.

5. Rétablir l'approvisionnement en eau, ensuite rétablir le courant électrique.

Laisser l'eau passer par la pompe et quitter le point de sortie final pour éliminer l'air du système.

6. Le réservoir peut être installé dans n'importe quelle position. Pour retirer le

réservoir du système, débrancher toujours la source d'alimentation de la pompe et ouvrir le robinet ou l'appareil afin de décharger l'eau sous pression en toute sécurité. 3.2. Utilisation du dispositif

CONTRÔLE DE LA PRÉPRESSION

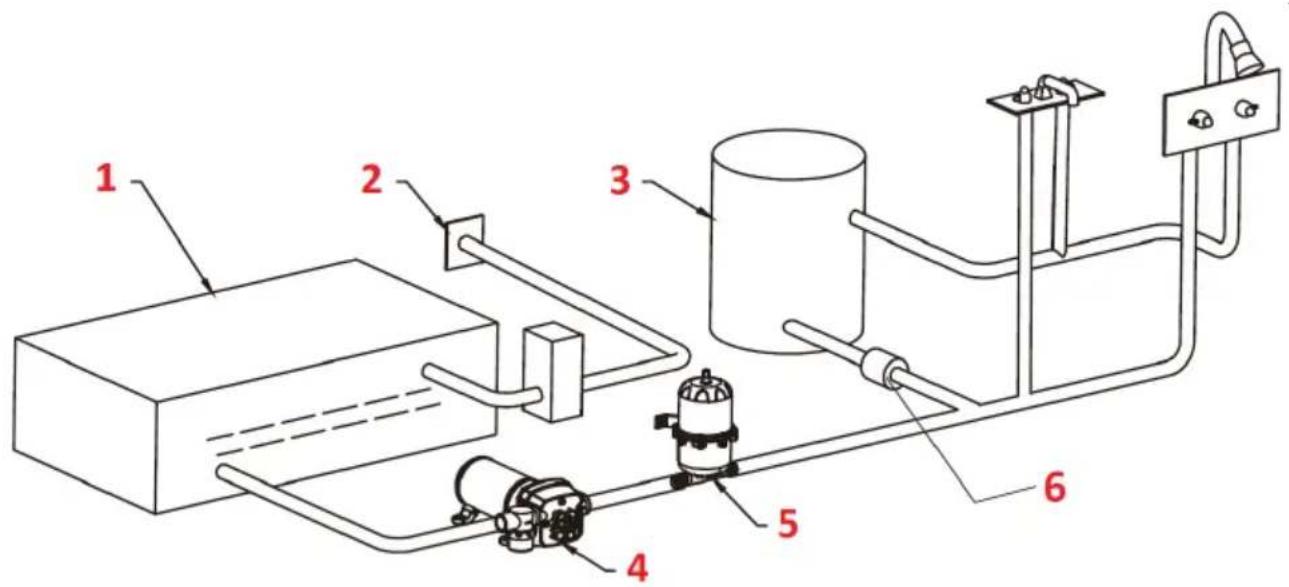

ATTENTION ! Avant de démonter, réduire la pression d’air ! ATTENTION ! Il est interdit de pomper les liquides inflammables, essence, paraffine, mazout, etc. ATTENTION ! Ne pas utiliser la pompe dans des environnements explosifs ou en présence de vapeurs inflammables.1. Réservoir d'eau

3. Élément chauffant

5. Réservoir accumulateur sous pression

Le réservoir de l'accumulateur est au début rempli d'air à 0,7 bar (10 psi). Si la pression d'entrée de la pompe est différente, il convient d’ajuster la pression du réservoir. Pour augmenter la pression d'air dans le réservoir : a) arrêter la pompe, b) ouvrir le robinet pour réduire la pression du système, c) régler la pression initiale à l'aide d'un simple manomètre et d'un gonfleur de pneu au niveau de la valve située à l'extrémité du réservoir. Contrôler la pression régulièrement. Pour vérifier la pression du réservoir : a) couper l'alimentation de la pompe à eau, b) ouvrir le robinet pour réduire la pression, c) vérifier la pression du réservoir et l’ajuster si nécessaire, d) Fermer le robinet et ouvrir l'alimentation de la pompe. ATTENTION ! La vessie intérieure est pré-gonflée à 0,7 bar (10 psi). Avant l'utilisation, ajuster la pression d'air dans le réservoir de 0,2 bar (3 psi) en dessous de la pression du commutateur de la pompe à eau.MODE OPÉRATOIRE DU RÉSERVOIR ACCUMULATEUR SOUS PRESSION

1) Après la mise en marche, l'eau entre dans le réservoir. À la pression maximale,

le système est rempli. La pompe s'arrête.

2) Lorsqu'il y a une demande d'eau, la pression dans la chambre à air force l'eau

dans le système. La pompe reste éteinte jusqu'à ce que la pression minimale soit atteinte, ensuite se met en marche et fonctionne jusqu'à ce que la pression d'arrêt soit atteinte. 3.3. Nettoyage et entretien a) Il est obligatoire d’entretenir et nettoyer régulièrement la pompe. b) Utiliser un chiffon doux et humide pour nettoyer le dispositif. c) Ne pas utiliser d’objets coupants et/ou métalliques (par ex. brosse en fil de fer ou spatule métallique) car ceux-ci peuvent endommager la surface du matériau dont l’appareil est fait. d) Ne pas nettoyer l’appareil avec des substances acides, des produits médicaux, des diluants, du carburant, de l’huile ou d’autres produits chimiques, car cela pourrait endommager l’appareil. ATTENTION ! Avant de démonter, réduire la pression d’air !Dati tecnici Descrizione del parametro Valore del parametro Nome del prodotto

Nom du produit Nome del prodott

Avant de démonter, réduire la pression d’air ! Prima dello smonta ggio occorre ridurre

ani v mís Ne pas utiliser la pompe dans des environne ments explosifs ou en présence
