Caractéristiques Techniques	Support mural pour téléviseurs SAMSUNG WMN4070TT
Compatibilité	Compatible avec les téléviseurs SAMSUNG de 32 à 65 pouces
Capacité de charge	Jusqu'à 40 kg
Type de montage	Montage mural fixe
Dimensions du produit	Dimensions variables selon le téléviseur
Installation	Installation facile avec matériel inclus
Maintenance	Vérifier régulièrement la solidité du montage
Sécurité	Respecter les instructions de montage pour éviter les accidents
Informations Générales	Produit conçu pour une utilisation intérieure uniquement

FOIRE AUX QUESTIONS - WMN4070TT SAMSUNG

Comment installer le support mural SAMSUNG WMN4070TT ?

Pour installer le support mural SAMSUNG WMN4070TT, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de fixer le support sur des montants solides et de vérifier le niveau avant de serrer les vis.

Quels types de téléviseurs sont compatibles avec le SAMSUNG WMN4070TT ?

Le SAMSUNG WMN4070TT est compatible avec les téléviseurs Samsung de 43 à 75 pouces. Vérifiez les spécifications de votre téléviseur pour vous assurer qu'il est compatible.

Comment ajuster l'angle de vue du téléviseur une fois installé ?

Pour ajuster l'angle de vue, utilisez les réglages intégrés du support mural qui permettent un léger pivotement et inclinaison. Consultez le manuel pour les instructions spécifiques à votre modèle.

Que faire si le support mural semble instable ?

Si le support mural semble instable, vérifiez que toutes les vis sont correctement serrées et que le support est fixé à un mur solide. En cas de doute, il est recommandé de consulter un professionnel.

Comment nettoyer le support mural SAMSUNG WMN4070TT ?

Pour nettoyer le support mural, utilisez un chiffon doux et sec. Évitez les nettoyants abrasifs ou chimiques qui pourraient endommager la finition.

Où trouver le manuel d'utilisation du SAMSUNG WMN4070TT ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site web de Samsung dans la section support, en recherchant le modèle WMN4070TT.

Le support mural SAMSUNG WMN4070TT peut-il être utilisé à l'extérieur ?

Le SAMSUNG WMN4070TT est conçu pour une utilisation intérieure. Son utilisation à l'extérieur n'est pas recommandée car il pourrait être endommagé par les intempéries.

Y a-t-il une garantie pour le support mural SAMSUNG WMN4070TT ?

Oui, le SAMSUNG WMN4070TT est généralement couvert par une garantie limitée. Veuillez consulter les conditions de garantie fournies avec votre produit ou sur le site web de Samsung.

MODE D'EMPLOI WMN4070TT SAMSUNG

Guide de l'utilisateur de la fixation murale réglable WMN4070TT

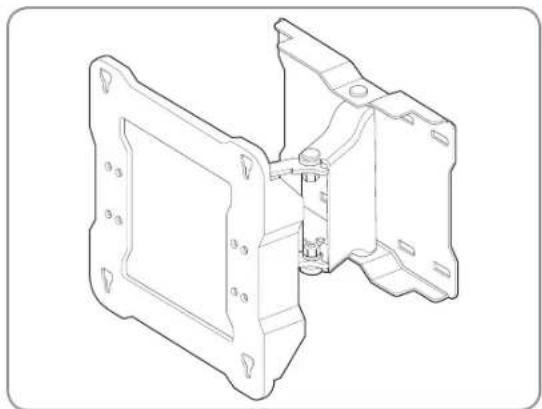

Fixation murale complète

* Veillez à utiliser les composants et les pièces fournis avec le produit.

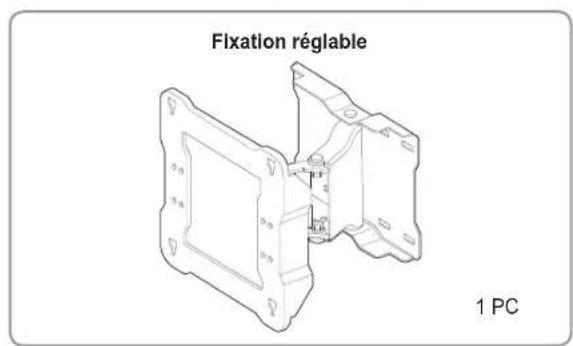

Fixation réglable 1 PC

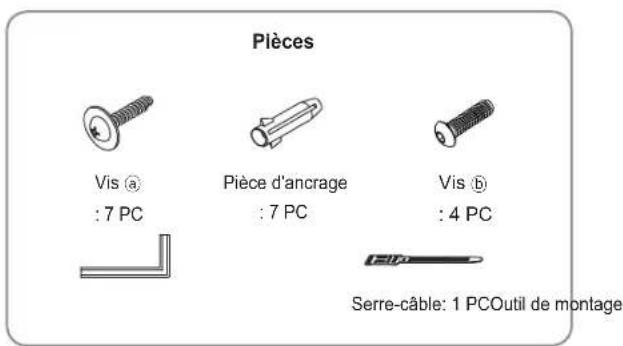

Pièces Vis ⓐ : 7 PC Pièce d'ancrage : 7 PC Vis ⓑ : 4 PC Serre-câble: 1 PCOutil de montage

Consignes de sécurité

! Assurez-vous qu'un installateur indiqué par votre revendeur installe le produit.

Assurez-vous qu'un installateur indiqué par votre reven- deur déplace ou replace le produit après l'installation.

Ne suspendez rien au produit installé et évitez de le heurter.

1. Ne laissez pas les enfants jouer sous le produit une fois installé. Les enfants pourraient se cogner la tête contre le bord du produit.
2. Faites attention lorsque vous réglez l'angle ou faites tourner le produit, car le dos du produit peut entrer en contact avec le mur.
   (Vous pouvez prévenir les dommages au produit et au mur en fixant des éponges sur les 4 bords du produit.)
3. N'installez pas le produit dans un endroit chaud et humide ou sur un mur fragile qui ne peut pas supporter le poids du produit.
4. N'insérez pas votre main dans la rainure du bas du téléviseur lorsque vous installez le téléviseur sur la fixation murale, car cela pourrait provoquer un choc électrique.
5. Veillez à couvrir la rainure au bas du téléviseur qui devient visible après avoir retiré le socle en utilisant le capot séparé fourni avec le téléviseur.

Installation de la fixation murale

⚠ Vérifiez le type de mur avant de procéder à l'installation.

Conditions d'installation standard en fonction du type de mur

- Peut uniquement être installé sur un mur en béton ou intérieur d'une épaisseur suffisante. Reportez-vous aux schémas ci-dessous.

Min. 50 mm MDF, CP, etc. avec renforcement Min. 50 mm Min. 10 mm MDF, CP

Min. 30 mm MDF, CP Min. 10 mm MDF, CP Mur artistique

Min. 25 mm MDF, CP (épaisseur des plaques de plâtre non comprise)

• REMARQUE
  MDF = Panneaux de fibres à densité moyenne CP = Contreplaqué

Mur artisique Min. 30 mm Béton Min. 10 mm MOF, CP

Min. 25 mm Mur en béton mélange (épaisseur des plaques de plâne non comprise)

- Ne peut pas être installé sur des murs non renforcés ni sur des surfaces en plaques de plâtre.

Mur artistique sans renforcement X

Plaques de plâtre Ne peut être installé sur un mur en plaques de plâtre

1 Attachez la fixation réglable au mur comme indiqué sur la figure.

Attachez la fixation réglable au mur avec les points d'ancrage et les vis Ⓐ de ① à ⑥ dans cet ordre. (Déplacer la fixation réglable tout en serrant les vis au mur facilite le serrage des vis.)

Si vous ne pouvez pas serrer les pièces d'ancrage et les vis aux endroits indiqués, serrez-les aux endroits les plus proches possibles.

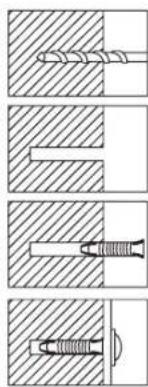

Fixation des pièces d'ancrage et des vis ⓐ

Percez un trou à l'aide d'une mèche 9X70. (WMN-2370: 4X25)

Nettoyez l'intérieur du trou.

Insérez la pièce d'ancrage fournie dans le trou.

Alignez la fixation réglable avec le trou et serrez la vis ⓐ.

* Lorsque vous percez un trou dans le mur, veillez à utiliser une mèche du diamètre spécifié.

Le non-respect de cette consigne pourrait provoquer un problème de sécurité.

Vérifiez la résistance du mur et, si elle est insuffisante, renforcez le mur avant d'y installer le produit.
Les vis et les pièces d'ancrage fournies avec le produit servent à attacher le produit sur du bois ou du béton.
Vérifiez le matériau du mur et utilisez les vis de fixation appropriées en fonction du type de matériau, par exemple, du plâtre, du marbre ou une plaque métallique.

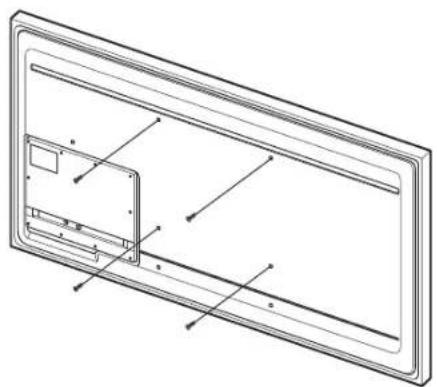

2 Retirez les vis du dos du téléviseur et serrez les 4 vis ⑥ au dos du téléviseur avec l'outil de montage fourni jusqu'à ce que chaque vis dépasse de 5 mm. Pour accrocher le téléviseur sur la fixation réglable, une partie saillante d'au moins 5 mm est nécessaire.

Trou de fixation de type plat TV 5.0

Accrochez le téléviseur sur la fixation murale et vérifiez si le téléviseur a été correctement installé sur la fixation murale en observant le téléviseur monté lorsque vous déplacez la fixation murale de gauche à droite.
Faites attention de ne pas vous blesser les doigts lorsque vous installez le téléviseur ou que vous réglez la fixation murale.
Veillez à bien attacher la fixation murale au mur. Si le téléviseur bascule, cela pourrait causer des blessures ou endommager le produit.

3 Tirez les supports de la fixation murale aussi loin que possible vers l'avant et accrochez le téléviseur à la fixation murale aux positions spécifiées, comme indiqué sur la figure, pendant que 2 personnes tiennent le téléviseur.

Après avoir attaché le téléviseur à la fixation murale, serrez solidement les 4 vis ⓑ afin que le téléviseur et la fixation murale soient complètement serrés.

(Force de fixation: 10 \~ 15 Kg)

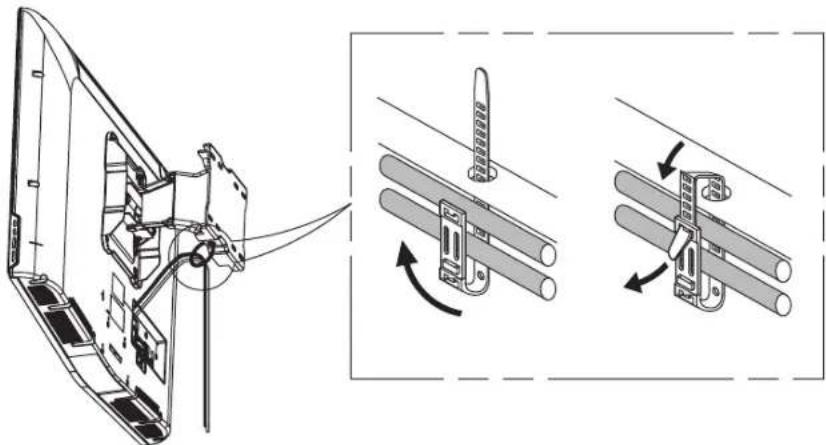

1. Attachez le cordon d'alimentation et les autres câbles à l'aide du serre-câble fourni, comme indiqué sur la figure, et assurez-vous que les câbles ne se détachent pas lorsque vous réglez la fixation murale.

* Après avoir branché les câbles et tiré la fixation réglable aussi loin que possible vers l'avant, arrangez les câbles en utilisant le serre-câble qui a été passé à travers le trou spécifié dans la fixation réglable comme indiqué sur la figure.

Ainsi, le câble n'interférera pas avec la fixation réglable.

Vérifiez l'opération 2 ou 3 fois et, s'il n'y a pas de problème, fixez la moulure murale.

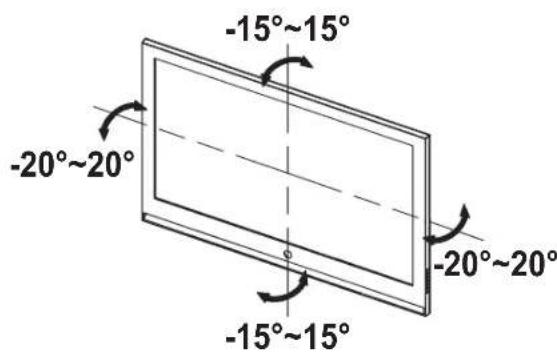

Réglage de l'angle de la fixation murale

* Ce produit est doté d'un mécanisme de roulement de sorte qu'il se déplace toujours très facilement.

-15°~15° -20°~20° -15°~15° -20°~20°

Réglez l'angle du produit avec précaution. Forcer le mécanisme peut entraîner un choc contre le mur et endommager le produit. Réglez l'angle horizontal en tenant les deux côtés du produit. Lorsque vous réglez l'angle vertical, tenez le centre du produit par le haut. Vous pouvez ensuite régler l'angle en douceur.

* Vous pouvez régler l'angle entre -15^ 15^ à l'horizontale et entre -20^ 20^ à la verticale. L'angle de réglage autorisé peut varier en fonction du modèle.

Spécifications du produit

248 200 200 205.2

250 210 110 132 180

214

[ Partie fixant le corps principal ] [ Partie fixant les vis ]

Spécifications

Largeur (mm) 248
Hauteur (mm) 250,2
Profondeur (mm) 53
Poids (Kg) 3,9
Spécifications VESA pour la fixation murale 200 X 200

L'apparence et les spécifications du produit peuvent être modifiées sans préavis à des fins d'amélioration du produit.
