Produkttyp	Väggfäste för TV
Märke	Samsung
Modell	WMN4070TT
Mått (B × H × D)	248 × 250,2 × 53 mm
Vikt (fäste)	3,9 kg
VESA-standard	200 × 200 mm
Strömförsörjning	Ingen (passivt fäste)
Vertikal lutning	-15° till 15°
Horisontell rotation	-20° till 20°
Material	Stål och plast
Färg	Svart (typisk)
Maximal belastning	Upp till 50 kg (uppskattning)
Kompatibla väggtyper	Betong, trä, plywood (minsta tjocklek 50 mm)
Förpackningens innehåll	Justerbar fästanordning, skruvar ⓐ (7), pluggar (7), skruvar ⓑ (4), kabelklämma (1), monteringsverktyg
Underhåll och rengöring	Torka av med en mjuk, torr trasa
Säkerhet	Installation av professionell, överbelasta inte, håll utom räckhåll för barn
Reservdelar och reparerbarhet	Skruvar och pluggar medföljer; delar finns hos tillverkaren

Vanliga frågor - WMN4070TT SAMSUNG

Vilken är den maximala vikt som WMN4070TT-fästet kan bära?

Fästet kan bära TV-apparater upp till cirka 50 kg, men kontrollera din TV:s specifikationer och väggens hållfasthet.

Vilka väggtyper är kompatibla med detta fäste?

Det kan installeras på betong, massivt trä eller plywood med en minsta tjocklek på 50 mm. Det är inte lämpligt för gipsväggar eller oförstärkta väggar.

Hur installerar man väggfästet korrekt?

Borra hål med en 9 mm borr, sätt i pluggarna, fäst väggplattan med skruvar ⓐ. Skruva sedan de 4 skruvarna ⓑ i TV:ns baksida, häng upp den och dra åt säkerhetsskruvarna.

Går det att justera TV:ns vinkel med fästet?

Ja, du kan luta TV:n från -15° till 15° vertikalt och rotera den från -20° till 20° horisontellt.

Vilka verktyg krävs för installationen?

Ett monteringsverktyg medföljer. Du behöver en borrmaskin med en 9 mm borr, en skruvmejsel och eventuellt ett vattenpass.

Kan jag installera detta fäste på en gipsvägg?

Nej, installation på gipsvägg rekommenderas inte. Endast betong- eller träväggar med tillräcklig tjocklek är lämpliga.

Hur döljer man kablarna efter installationen?

Använd den medföljande kabelklämman. Dra kablarna genom hålet i fästet och fäst dem med kabelklämman för ett snyggt utseende.

Är fästet lämpligt för alla Samsung-TV-apparater?

Det är utformat för VESA 200x200 mm-kompatibla TV-apparater. Kontrollera att din TV har dessa fästpunkter på baksidan.

Finns det någon risk för barn när TV:n är installerad?

Ja, barn kan slå huvudet mot TV:ns kant. Håll uppsikt över dem och låt dem inte leka under TV:n.

Hur underhåller man väggfästet?

Rengör den med en mjuk, torr trasa. Undvik kemikalier som kan skada ytbehandlingen.

BRUKSANVISNING WMN4070TT SAMSUNG

Användarhandbok för justerbart väggfäste WMN4070TT

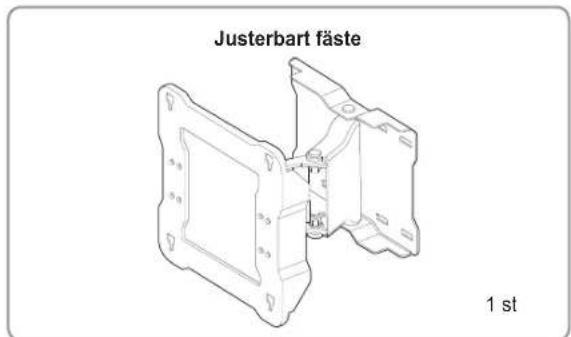

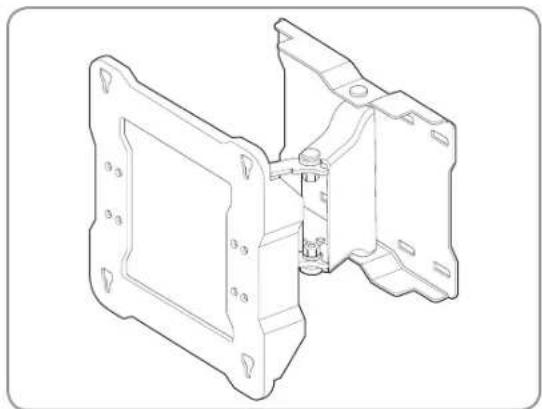

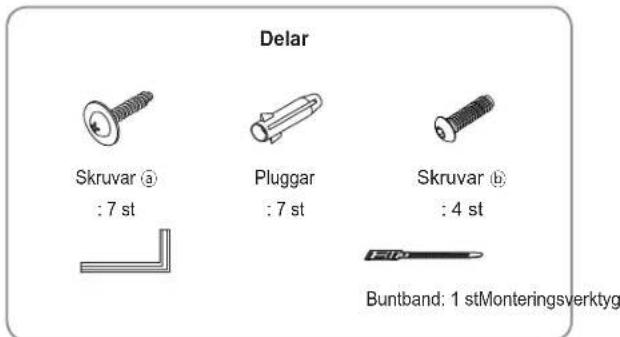

Färdigt väggfäste

* Se till att använda de komponenter och delar som levereras med produkten.

Säkerhetsåtgärder

Se till att en monteringstekniker som anges av återförsäljaren monterar produkten.

Se till att en monteringstekniker som anges av återförsäljaren flyttar eller byter ut produkten efter monteringen.

1. Låt inte barn leka under produkten när den är monterad. Barn kan slå huvudet mot kanten på produkten.
2. Var försiktig när du justerar vinkeln eller roterar produkten, eftersom produktens baksida kan komma i kontakt med väggen.
   (Du kan förhindra skador på produkten och väggen genom att sätta svampar på produktens 4 kanter.)
3. Montera inte produkten på en varm och fuktig plats eller på en svag vägg som inte kan bära produktens vikt.
4. Sätt inte in handen i skåran längst ned på tv:n när du installerar den på väggfästet, eftersom det kan leda till en elstöt.
5. Se till att täcka över skåran längst ned på tv:n som blir synlig efter att du tar bort stativet med det separata locket som levereras med tv:n.

Montera väggfästet

⚠️Kontrollera typ av vägg innan montering.

Standardkrav för montering efter typ av vägg

- Kan endast monteras på en betongvägg eller invändig vägg som är tillräckligt tjock. Se diagrammen nedan.

- OBS!

MDF = Träfiberskiva med mediumdensitet (Medium Density Fiberboard) PW = Plywood

- Får inte monteras på väggar utan förstärkning eller gipsväggar.

1 Fäst det justerbara fästet på väggen som bilden visar.

Fäst det justerbara fästet på väggen med pluggar och skruvar ④ från ① till ⑥ i den ordningen. (Om du flyttar det justerbara fästet medan du fäster skruvarna på väggen blir det lättare att fästa skruvarna.)

Om det inte går att fästa pluggarna och skruvarna på de angivna platserna, fäster du dem på de närmaste möjliga platserna.

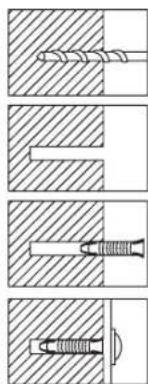

Fästa pluggarna och skruvarna ⓐ

Borra ett hål med en 9X70-borr. (WMN-2370: 4X25)

Rengör insidan av hålet.

Sätt in den medföljande pluggen i hålet.

Rikta in det justerbara fästet med hålet och fäst skruven ⓐ.

* När du borrar ett hål i väggen måste du se till att använda en borr med den angivna diametern.

Om du inte gör det kan det leda till ett säkerhetsproblem.

Kontrollera väggens styrka. Om väggen inte är tillräckligt stark förstärker du den innan du installerar produkten på väggen.
Skruvarna och pluggarna som levereras med produkten är för att fästa produkten på trä eller betong.
Kontrollera väggmaterialet och använd lämpliga fästskruvar beroende på typen av material, t.ex. gipsplatta, marmor eller järnplåt.

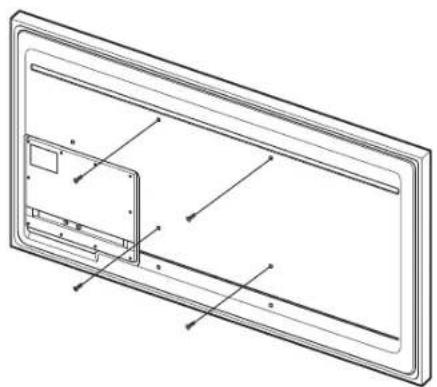

2 Ta bort skruvarna från baksidan av tv:n och fäst de 4 skruvarna ⓑ på baksidan av tv:n med det medföljande monteringsverktyget tills var och en av skruvarna sticker ut med 5 mm. För att hänga tv:n på det justerbara fästet krävs en utstickande del på minst 5 mm.

Hång tv:n på väggfästet och kontrollera om tv:n har monterats korrekt på väggfästet genom att observera den monterade tv:n när du flyttar väggfästet från vänster till höger.
Var försiktig så att du inte skadar fingrama när du installerar tv:n eller justerar väggfästet.
Se till att fästa väggfästet ordentligt på väggen. Om tv:n faller ned kan det leda till personskador eller skador på produkten.

3 Dra väggfästets konsolerna så långt framåt som möjligt och häng tv:n på väggfästet vid de angivna positioner som visas i bilden medan 2 personer håller i tv:n.

Efter att du satt fast tv:n på väggfästet, drar du åt de 4 skruvarna Ⓞ ordentligt så att tv:n och väggfästet är helt fastsatta.

(Ätdragningskraft: 10 \~ 15 kg)

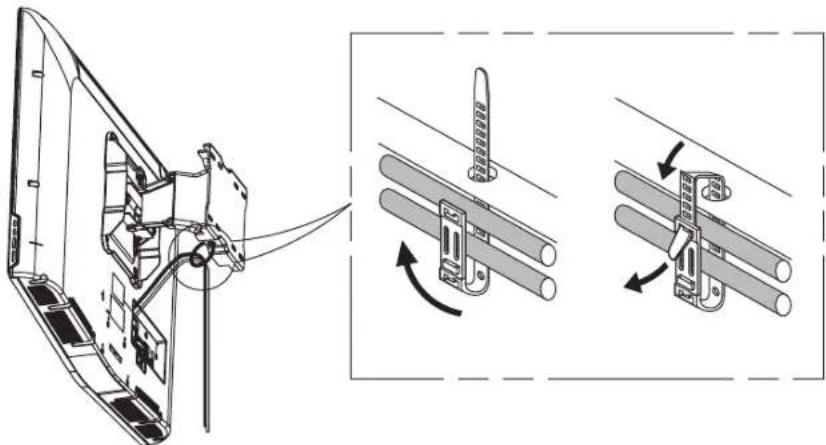

1. Bind upp strömsladden och de andra kablarna med det medföljande buntbandet enligt vad visas på bilden och se till att kablarna inte lossnar när väggfästet justeras.

* Efter att du anslutit kablarna och dragit det justerbara fästet så långt framåt som möjligt, ordnar du kablarna med buntbandet som har dragits igenom det angivna hålet i det justerbara fästet som visas på bilden.

Kabeln sitter då inte i vägen för väggfästet.

Kontrollera funktionen 2 eller 3 gånger. Om det inte finns några problem fäster du väggkanalen.

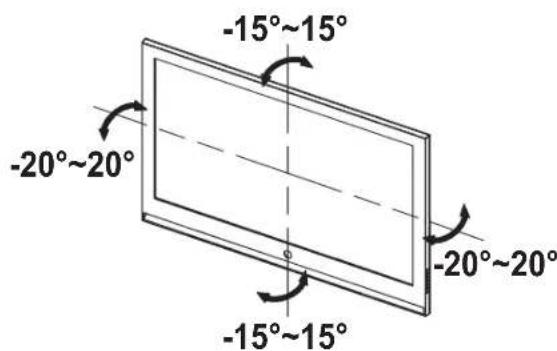

Justera väggfästets vinkel

* Produkten använder en mekanism för jämna rörelser så att den alltid rörs mycket jämnt.

Justera produktens vinkel försiktigt. Om du tar i för mycket kan det leda till att produkten slår i väggen och skadas.

Ändra den horisontella vinkeln genom att hålla i båda sidorna av produkten. När du justerar den vertikala vinkeln ska du hålla i produkten upptill i mitten. Sedan kan du justera vinkeln smidigt.

* Du kan justera vinkeln upp till -15° \~ 15° horisontellt och -20° \~ 20° vertikalt. Vilken justerbar vinkel som tillåts kan variera beroende på modell.

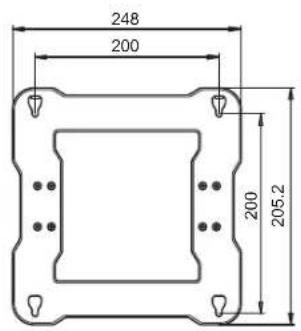

Produktspecifikationer

[ Fästesdel för huvudenhet ] [ Skruvfästesdel ]

Specifikationer

Bredd (mm) 248
Höjd (mm) 250,2
Djup (mm) 53
Vikt (kg) 3,9
Väggfästets VESA-specifikationer 200 × 200

Produktens utseende och specifikationer kan komma att ändras för att förbättra produkten utan föregående meddelande.
